Делаем зарядное устройство из блока питания компьютера

Разъемы материнской платы

В ИП есть много разных разъемов питания. Они разработаны таким образом, что при их установке нельзя ошибиться. Чтобы сделать зарядное устройство из блока питания компьютера, пользователю не нужно будет долго выбирать правильный кабель, так как он просто не поместится в разъеме.

Виды разъемов:

1. P1 (разъем для подключения к ПК / ATX). Основная задача блока питания (PSU) — предоставить мощность материнской плате. Это делается через 20-контактный или 24-контактный разъемы. 24-контактный кабель совместим с 20-контактной материнской платой.
2. P4 (разъем EPS).Раньше выводы материнской платы были недостаточны для обеспечения мощностью процессора. С разгонным графическим процессором, достигающим 200 Вт, была создана возможность обеспечить питание непосредственно процессору. В настоящее время это P4 или EPS, которые обеспечивают достаточную мощность процессора. Поэтому переделка блока питания компьютера в зарядное устройство экономически обоснована.
3. Разъем PCI-E (6-контактный разъем 6 + 2). Материнская плата может обеспечить максимум 75 Вт через слот интерфейса PCI-E. Более быстрая выделенная видеокарта требует гораздо большей мощности. Для решения этой проблемы был введен разъем PCI-E.

Дешевые материнские платы оснащены 4-контактным разъемом. Более дорогие «разгонные» материнские платы имеют 8-контактные разъемы. Дополнительные обеспечивают излишнюю мощность процессора при разгоне.

Большинство блоков питания снабжены двумя кабелями: 4-контактными и 8-контактными. Нужно использовать только один из этих кабелей. Также можно разделить 8-контактный кабель на два сегмента, чтобы обеспечить обратную совместимость с более дешевыми материнскими платами.

Как правильно зарядить АКБ самодельной зарядкой?

Аккумулятор отключают и снимают. Внимательно осматривают его на наличие дефектов, трещин, очищают от окисления контактов и различных видов загрязнений. Если повреждения велики, меняют батарею.

Затем в обслуживаемых АКБ определяют уровень электролита. Если он мал, доливают соответствующую жидкость — щелочь или дистиллированную воду.

Если неизвестно, насколько разряжен аккумулятор, спускают напряжение ЗУ до 11-12В и подсоединяют к нему батарею. При невыполнении этого условия может сработать защита или сгорит блок питания. Это происходит из-за того, что некоторые АКБ при сильной разрядке требуют большой ток.

С чего начать

Чтобы создать зарядный аппарат, потребуется компьютерный блок, обеспечивающий питание для ПК, то есть персонального компьютера.

Если это первая попытка изготовить подобное устройство, разбирать свой новый компьютер на запчасти вовсе не нужно. Достаточно взять старый комп либо купить простейший блок на форм-факторе ATX с мощностью буквально 200–250 Вт. Переживать не стоит, поскольку такой мощности хватит, чтобы заряжать автомобильный аккумулятор. Ещё и с приличным запасом.

Работать, как и полагается по технике безопасности, нужно с отключёнными компонентами блока питания. Лишь после завершения сборки потребуется подключить аппарат к сети и протестировать его.

Самостоятельная переделка блока питания от компьютера (БП) в полноценное и работоспособное зарядное устройство для легковой автомобильной аккумуляторной батареи начинается с выполнения таких процедур:

• подготовьте блок питания с необходимыми характеристиками;
• отпаять все штатные провода, выходящие из БП;
• оставить нужно только зелёный провод, который следует припаять к минусовым контактам;
• учитывайте, что площадки, откуда шли провода чёрного цвета, являются минусом;
• такие переделки позволят обеспечить автоматический запуск блока при его подключении к сети;
• одновременно следует припаять провода с клеммами к минусу, а также к шине +12 (в БП это бывшие провода жёлтого цвета);
• эти шаги позволят получить более удобное зарядное устройство с возможностью настройки.

Это лишь первый этап. Но если всё сделать правильно, в дальнейшем получится отличное зарядное устройство.

Электроника

Я решил разбить электронику на две части – фальш-панель и управляющая электроника. Причина для такого разбиения – банально не хватило места на лицевой панели, чтобы вместить еще и управляющую электронику.

В качестве основного источника питания для своей электроники я выбрал standby источник. Было замечено, что если его хорошенько нагрузить, то он перестает пищать, поэтому идеальными оказались 7-сегментные индикаторы — и блок питания подгрузят и напряжение с током покажут.

Фальш-панель:

На ней индикаторы, потенциометры, светодиод. Для того, чтобы не тащить кучу проводов к 7-сегментникам, я использовал сдвиговые регистры 74AC164. Почему AC, а не HC ? У HC максимальный суммарный ток всех ножек – 50мА, а у AC – по 25мА на каждую ножку. Ток индикаторов я выбрал 20мА, тоесть 74HC164 точно бы не хватило по току.

AtxPower.pdf — схема фальшпанели

Управляющая электроника – тут все слегка посложнее.

В процессе составления схемы, я конкретно налажал, за что и поплатился кучей перемычек на плате. Вам-же предоставляется исправленная схема.

AtxPowerElectronics.pdf — управляющая электроника БП



Если кратко, то – U1A – диф. усилитель тока. При максимальном тока, на выходе получается 2.56В, что совпадает с опорным у АЦП контроллера.

U1B – собственно токовый компаратор – если ток превышает порог, заданный резисторами, tl494 “затыкается”

U2A – индикатор того, что БП работает в режиме ограничения тока.

U2B – компаратор напряжения.

U3A, U3B – повторители с переменников. Дело в том, что переменники относительно высокоомные, да еще и сопротивление их меняется. Это значительно усложнит компенсацию обратной связи. А вот если их привести к одному сопротивлению, то все становится значительно проще.

С контроллером все понятно – это банальная атмега8, да еще и в дипе, которая лежала в загашнике. Прошивка относительно простая, и сделана между паяниями левой лапой. Но, нем не менее, рабочая.

IAR.rar — прошивка — исходник + hex

Контроллер работает на 8МГц от RC генератора (нужно поставить соответствующие фюзы)

По хорошему, измерение тока нужно перенести на “высокую сторону”, тогда можно будет мереть напряжение непосредственно на нагрузке. В этой схеме при больших токах в измеренном напряжении будет ошибка до 200мВ. Я слажал и каюсь. Надеюсь, вы не повторите моих ошибок.

Зарядное устройство из блока питания компьютера

Для начала необходим рабочий блок питания. Можно брать совсем старый на 200 – 250 Вт, этой мощности хватит с запасом. Учитывая что зарядка должна происходить при напряжении в 13,9 – 14,4 В, то самой главной доделкой в блоке станет поднятие напряжение на линии 12 В до 14,4 В. Подобный метод применялся в статьи: Зарядное устройство из блока питания светодиодных лент.

Внимание! В работающем блоке питания элементы находятся под опасным для жизни напряжением. Не стоит хапаться руками за все подряд

Первым делом отпаиваем все провода, которые выходили с блока питания. Оставляем только зеленый провод, его необходимо запаять к минусовым контактам. (Площадки, от которых выходили черные провода — это минус.) Это делается для автоматического старта блока при включении в сеть. Также сразу рекомендую припаять провода с клеммами к минусу и шине + 12 В (бывшие желтые провода), для удобства и дальнейшей настройки зарядного.

Следующие манипуляции будут производиться с режимом работы ШИМ — у нас это микросхема TL494 (есть еще куча блоков питания с ее абсолютными аналогами). Ищем первую ножку микросхемы (самая нижняя левая ножка), дальше просматриваем дорожку с обратной стороны платы.

С первым выводом микросхемы соединены три резистора, нам нужен тот, который соединяется с выводами блока +12 В. На фото этот резистор отмечен красным лаком.

Этот резистор необходимо отпаять с платы и измерить его сопротивление. В нашем случае это 38,5 кОм.

Вместо него необходимо впаять переменный резистор, который предварительно настраиваем на такое же сопротивление 38,5 кОм.

Плавно увеличивая сопротивление переменного резистора, добиваемся значения напряжения на выходе в 14,4 В.

Внимание! Для каждого блока питания номинал этого резистора будет разный, т.к. схемы и детали в блоках разные, но алгоритм изменения напряжение один для всех

При поднятии напряжения свыше 15 В, может быть сорвана генерация ШИМ. После этого блок придется перезагружать, предварительно уменьшив сопротивление переменного резистора.

В нашем блоке сразу поднять напряжение до 14 В не получилось, не хватило сопротивление переменного резистора, пришлось последовательно с ним добавить еще один постоянный.

Когда напряжение 14,4 В достигнуто, можно смело выпаять переменный резистор и измерить его сопротивление (оно составило 120,8 кОм).

Поле замера резистора необходимо подобрать постоянный резистор с как можно близким сопротивлением.

Мы его составили из двух 100 кОм и 22 кОм.

Тестируем работу.

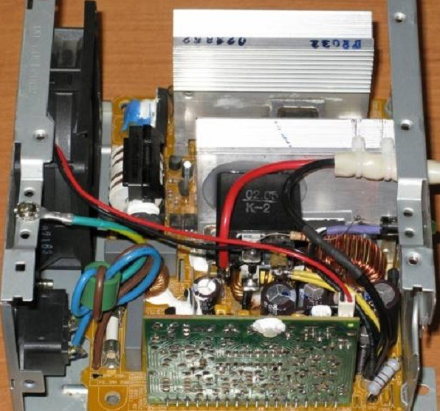

На этом этапе можно смело закрывать крышку и пользоваться зарядным устройством. Но если есть желание, можно подключить к этому блоку цифровой вольтамперметр, это даст нам возможность контролировать ход зарядки.

Также можно прикрутить ручку для удобной переноски и вырезать отверстие в крышке под цифровой приборчик.

Финальный тест, убеждаемся, что все правильно собрано и хорошо работает.

Внимание! Данное зарядное устройство сохраняет функцию защиты от короткого замыкания и перегрузки. Но не защищает от переплюсовки! Ни в коем случае не допускается подключать к зарядному устройству аккумулятор неправильной полярностью, зарядное мгновенно выйдет из строя

При переделке блока питания в зарядное устройство желательно иметь под рукой схему. Что бы упростить жизнь нашим читателями мы сделали небольшую подборку, где размещены схемы компьютерных блоков питания ATX.

Для защиты от переполюсовки существует масса интересных схем. С одной из них можно знакомиться в этой статье.

comments powered by HyperComments

Переделка блока питания АТ в зарядное устройство

Блок питания АТ от устаревшего компьютера может годами пылиться на полке в шкафу, перед началом переделки необходимо удостовериться в его технической исправности и почистить от грязи и пыли:

• он должен хорошо держать нагрузку порядка 6 А на шине 12 В;
• в блоке не должно быть вздутых, а также со следами вытекания электролита конденсаторов или почерневших резисторов;
• система вентиляции должна отлично работать;

Также при переделке необходимо помнить, что в БП присутствует высокое напряжение опасное для жизни.

Для наглядной переделки мы отрыли в закромах плату от такого АТ блока.

По сколку родного корпуса к ней не нашлось, мы ее установили в первый подходящий по размеру корпус и снабдили хорошим вентилятором.

Сам процесс переделки очень похож на переделку блока питания АТХ, которая уже у нас описывалась ранее. И так, ниже находится схема этого блока питания АТ.

Далее схема со всеми дальнейшими изменениями для переделки его в зарядное устройство.

Как видим со схемы, наш блок построен на ШИМ TL494. Для поднятия выходного напряжения до 14 В необходимо найти два резистора.

Первыйудалить с платыВторойзаменить на многооборотный подстроечный

TL494 распиновка.

Находим необходимые резисторы в блоке.

Удаляем их из платы.

Устанавливаем многооборотный подстроечный резистор (предварительно выставив на нем 20-22 кОм).

При включении блока питания напряжение на шине +12 В уже будет отличаться от исходного, у нас оно составило 14,7 В.

Подстроечным резистором мы можем откорректировать выходное напряжение до оптимальных 14,2 В для зарядки АКБ.

Переделка блока питания АТ в зарядное закончена, таким блоком уже можно пользоваться в качестве зарядного устройства.

Но, надо помнить, что все самодельные зарядные собранные с блока питания компьютера моментально выходят из строя при переполюсовке АКБ. Защита от переполюсовки на реле является самым простым и весьма эффективным способом защиты от такой случайности.

Самодельное зарядное устройство

На состояние автоаккумуляторной батареи обращают внимание в зимний период. Ведь в это время плотность электролитического состава меняется, быстро теряется заряд

В результате, запуск двигателя усложняется. Для решения этой проблемы используют зарядные устройства.

Разработкой и сборкой зу для акб занимаются многие компании. Поэтому подобрать модель с требуемыми параметрами сможет каждый водитель. Такие модели отличаются обширным функционалом: тренировка источника питания, восстановление заряда, прочее. Их стоимость достаточно высока.

Поэтому автолюбителей интересует зарядное устройство для автомобильного аккумулятора, которое сконструировано из подручных агрегатов и элементов.

Преимущества самостоятельной сборки

1. Использование подручных материалов, элементов. Поэтому расходы на изготовления сокращаются.
2. Небольшой вес. Он не превышает 1,5–2 кг. Поэтому перемещать самодельный агрегат для восстановления заряда батареи несложно.
3. Постоянное охлаждение. В состав блока питания включен вентилятор. Поэтому вероятность нагрева минимальна.

Какие сложности?

1. Сконструированный преобразователь не всегда работает тихо. Периодически он издает звуки, которые похожи на звон, шипение.
2. Не допускается контакт самодельной зарядки и корпуса автотранспортного средства. Если заряжаем с включением в сеть, то контакт провоцирует поломку преобразователя, КЗ.
3. Подключение токопроводящих выводов аккумуляторной батареи к проводам выполняется точно. Если на этом этапе допущены ошибки, то вторичные цепи переделанного блока питания в зарядное устройство выходят из строя.
4. Все контакты и элементы перед подключением проверяются. Только после этого компьютерный блок питания используется для зарядки.

Проверка на работоспособность

Отталкиваясь от предложенных инструкций, можно своими руками собрать полноценное зарядное устройство для подзарядки аккумуляторной батареи, на основе компьютерного блока питания.

Но, прежде чем приступить к полноценной зарядке, собранную схему обязательно нужно протестировать.

Для этого необходимо закрыть крышку блока питания, соединить зарядное устройство с испытуемым аккумулятором и включить ЗУ в сеть на 220 В. То есть в самую обычную бытовую розетку.

Это будет своего рода защитой от ошибки. Ведь если схема окажется нерабочей или неправильной, не придётся рисковать целостностью нового аккумулятора.

Как переделать блок питания в зарядку АКБ

Использовать БП от компьютера, в качестве основного звена самодельного зарядного устройства гораздо безопаснее прямого подключения к бытовой сети.

Необходимые материалы и инструменты

Для сбора самодельного устройства необходимо подготовить:

1. БП на микросхеме TL494 или KA7500, отсоединенный от стационарного компьютера.
2. Мультиметр.
3. Паяльник.
4. Два провода разного цвета по 1 м.
5. Нож.
6. Крестовую и плоскую отвертки.
7. Зажимы, или так называемые «крокодилы».
8. Светодиодный элемент.
9. Два конденсаторных элемента на 25 В.
10. Резисторы номиналом 2,7 и 1 кОм, 200, 68 и 0,47 Ом.
11. Диоды (2-3шт.).
12. Реле с 4 клеммами.
13. Силиконовый герметик.

Этих элементов будет достаточно для сбора ЗУ, которое сможет вернуть аккумулятор ТС к жизни за несколько часов.

Инструкция по изготовлению в домашних условиях

Чтобы собрать зарядное устройство для аккумулятора, нужно четко следовать алгоритму. Он состоит из следующих шагов:

1. Откройте системный блок, сняв крышку, которая обычно крепиться на 4 болта.
2. Отпаяйте переключатель 220/110В и все провода, которые от него отходят. Это защитит устройство от резкого скачка напряжения.
3. Уберите все провода, отходящие от микросхемы, за исключением желтого и черного пучков, а также одного зеленого провода.
4. Замените два конденсаторных элемента, расположенных на желтом проводе, на новые 25 В.
5. Удалите защиту от скачков напряжения, это поможет избежать выключения при поднятии напряжения до 14,4 В.
6. Деактивируйте средство защиты от перепадов напряжения путем замыкания 3 оптронов.
7. Увеличьте выходное напряжение до необходимых показателей с помощью дополнительной платы TL431, на которой расположен подстроечный резисторный элемент. Замените его. Сопротивление новой детали должно быть не ниже 2,7 кОм.
8. Удалите транзисторный элемент, расположенный рядом с платой.
9. Стабилизируйте выходное напряжение, подключив второй резистор с рабочей величиной сопротивления 200 Ом, при мощности 2 Вт. Резистор, который устанавливается на дополнительный канал, должен обладать параметрами 68 Ом и 0,5 Вт, соответственно.
10. Ограничьте силу тока на выходе до 8 А путем выпаивание старого резистора и его замены на новый с большим номиналом на 0,47 Ом.
11. Вмонтируйте в устройство дополнительную схему, состоящую из реле, диодных компонентов, резистора на 1 кОм и светодиода. Если последний элемент горит, значит цепь подключена верно.
12. Закрепите реле на вентиляторе блока с помощью герметика или болтов.
13. Вмонтируйте в ЗУ мультиметр путем параллельного соединения к цепи.
14. В корпусе зарядного устройства проделайте 2 отверстия для нейлоновых стяжек. Ими будут фиксироваться провода на блоке.
15. Подсоедините провода с соблюдением полярности. К аккумулятору подключение производится с помощью «крокодилов».
16. Проверьте работоспособность собранного устройства.

Процесс состоит из достаточно большого количества шагов, выполнение которых требует, как минимум, базовых знаний в радиотехнике.

Всегда следует помнить о мерах предосторожности

Напряжения питания компьютера

В компьютере требуется три типа постоянного напряжения. 12 вольт необходимо для подачи напряжения на материнскую плату, графические карты, для вентиляторов, процессора. Для USB-портов требуется 5 вольт, а для самого ЦП используется 3,3 вольта. 12 вольт также применимы для некоторых «умных» вентиляторов. Электронная плата в блоке питания отвечает за пересылку преобразуемого электричества через специальные кабельные наборы для питания устройств внутри компьютера. С помощью перечисленных выше компонентов переменное напряжение преобразуется в чистый постоянный ток.

Почти половина работы, выполняемой блоком питания, осуществляется с помощью конденсаторов. Они хранят энергию, которая будет использоваться для непрерывного рабочего потока. Изготавливая зарядное устройство аккумулятора из блока питания компьютера, пользователь должен быть осторожным. Даже если компьютер отключен, есть вероятность того, что электричество будет храниться внутри блока питания в конденсаторах, даже через несколько дней после отключения.

Соединитель вспомогательного оборудования

Разъем SATA – современная замена устаревшего Molex. Все современные DVD-плееры, жесткие диски и SSD работают от мощности SATA. Разъем Mini-Molex / Floppy полностью устаревший, но некоторые БП все еще поставляются с разъемом mini-molex. Они были использованы для питания дисководов гибких дисков до 1,44 МБ данных. В основном, они сегодня заменены USB-накопителем.

Адаптер Molex-PCI-E 6-контактный для питания видеокарты.

Используя адаптер 2x-Molex-1x PCI-E 6-контактный, предварительно нужно убедиться, что подключаются оба «Молекса» к различным кабельным напряжениям. Это снижает риск перегрузки источника питания. С введением ATX12 V2.0 были внесены изменения в систему с 24-контактным разъемом. В старых ATX12V (1.0, 1.2, 1.2 и 1.3) использовался 20-контактный разъем.

Всего есть 12 версий стандарта ATX, но они настолько похожи, что пользователю не нужно беспокоиться о совместимости во время монтажа зарядного устройства из блока питания компьютера. Для обеспечения обратной совместимости большинство современных источников позволяют отсоединить последние 4 контакта основного разъема. Также возможно создать передовую совместимость с помощью адаптера.

Зарядное из компьютерного блока питания

Первым делом, о чем хочется сообщить, это то, что многие элементы в блоке находятся под опасным для жизни напряжением, если есть сомнения в правильности ваших действий – не рискуйте, ни своим здоровьем, ни работоспособностью вашего БП.

Для переделки подойдет практически любой блок питания ATX

Но стоить обратить внимание на то, что есть более геморройные блоки, а есть менее. Для выбора «удобного» для переделки блока необходимо убедиться в том, что в блоке установлен ШИМ контроллер TL494 или его аналог (KA7500B)

По сути, этот ШИМ использовался практически на всех старых блоках AT и ATX мощностью 200 – 300 Вт.

Одни из самых распространенных и дешевых блоков являются блоки Codegen 300X и Codegen 300XA. Вот на них мы и остановимся более подробно. К стати, блоки питания Codegen 200, 250, 300 Вт имеют практически одинаковую схему и отличаются лишь номиналом некоторых элементов, они отлично подходит для переделки в зарядное.

Зарядное из компьютерного блока питания Codegen 300XA

Переделка такого блока будет включать в себя несколько шагов. Разбираем блок питания.

Выпаиваем все провода, которые использовались для подключения. Оставляем лишь черный провод (минус) и желтый провод (шина +12 В). Зеленый провод (Power ON) просто обрезаем и подключаем свободный конец на минус. С помощью замыкания зеленого провода на минус мы добьемся автоматического старта блока при включении в сеть.

Далее необходимо подключить вентилятор охлаждения на шину (– 12 В). В принципе, это можно и не делать, но будет один неприятный момент при подключении АКБ к зарядке. Вентилятор изначально питается с шины +12 В, при подключении АКБ к зарядке на шине + 12 В появляется напряжение и включается вентилятор. Некоторым это может очень не понравиться, так, что рекомендуем подключить красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Проверяем работоспособность блока. Блок должен запуститься автоматически, а на выходе должно быть напряжение 12В.

Перед всеми дальнейшими манипуляциями желательно найти схему блока или подобрать наиболее близкую. Ниже изображена схема Codegen 300XA.

Находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Выпаиваем его и измеряем сопротивление, оно составило 39 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 39 кОм.

Запускаем блок питания. На выходе напряжение должно быть около 12 В.

Последним шагом станет поднятие напряжения до 14,2 В с помощью регулировки подстроечного резистора.

Подстроечный резистор лучше всего брать многооборотный, это даст легкую и точную настройку выходного напряжения.

Зарядное из компьютерного блока питания Codegen 300X

Манипуляции, по сути, будут такими же, добавятся лишь пара дополнительных шагов.

Отключаем все провода от блока. Оставляем только черный (минус) и желтый (шина +12 В). Зеленый (Power ON) обрезаем и подключаем свободный конец на минус. Далее подключаем питания вентилятора охлаждения на шину (– 12 В). Красный провод вентилятора на минус блока, а черный на шину (– 12 В, бывший синий провод).

Тестируем работу. На выходе напряжение 12 В.

На схеме Codegen 300X находим резистор, через который первая нога TL494 соединяется с шиной +12 В., на схеме он помечен красным.

Далее выпаиваем его и измеряем сопротивление, у нашего блока оно составило 38 кОм. На место этого резистора ставим многооборотный подстроечный резистор максимальным сопротивлением на 200 кОм, предварительно выставив на нем сопротивление также 38 кОм.

Важно найти стабилитрон ZD1 и удалить его из платы. На схеме он зачеркнут

Если его не выпаять, мы не сможем поднять напряжение выше 13 В, т.к. блок уйдет в защиту.

Запускаем блок питания. На выходе напряжение должно быть почти 12 В.

Финишным этапом будет поднятие напряжения до 14,0 В с помощью регулировки подстроечного резистора. Выше 14,0 В напряжение не стоит подымать на этом БП без дальнейших изменений схемы, т.к. уже при напряжении 14,2 В будут наблюдаться проблемы с запуском блока. А 14,0 В это вполне достаточно для зарядки автомобильного АКБ.

Стоит отметить, что при неправильном подключении АКБ зарядное из блока питания ATX выходит из строя моментально, важно оснащать его хоть самыми простыми защитными схемами от переполюсовки на реле или полевику. Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда

Также в такое зарядное можно добавить вольтамперметр, защиту от переполюсовки или просто плату индикации заряда.

comments powered by HyperComments

Заключение

Основным преимуществом описанного выше способа считается то, что автомобильная АКБ никогда не будет перезаряжаться и, соответственно, это не повлияет на ее ресурс эксплуатации

При этом неважно, сколько времени батарея проведет во включенном состоянии с ЗУ. Из минусов следует выделить то, что данное ЗУ не подразумевает использование индикаторов, которые позволят определить степень зарядки и, соответственно, необходимость отключения прибора

Так что фактически вы не будете точно знать, зарядилась ли ваша батарея или нет. Но в среднем, как отмечают наши соотечественники, уже воспользовавшиеся таким ЗУ, время заряда составляет около суток. Помните о том, что при подключении всегда нужно соблюдать полярность, если вы перепутаете плюс с минусом, то ЗУ просто перегорит.

Заключение

Основным преимуществом описанного выше способа считается то, что автомобильная АКБ никогда не будет перезаряжаться и, соответственно, это не повлияет на ее ресурс эксплуатации

При этом неважно, сколько времени батарея проведет во включенном состоянии с ЗУ. Из минусов следует выделить то, что данное ЗУ не подразумевает использование индикаторов, которые позволят определить степень зарядки и, соответственно, необходимость отключения прибора

Так что фактически вы не будете точно знать, зарядилась ли ваша батарея или нет. Но в среднем, как отмечают наши соотечественники, уже воспользовавшиеся таким ЗУ, время заряда составляет около суток. Помните о том, что при подключении всегда нужно соблюдать полярность, если вы перепутаете плюс с минусом, то ЗУ просто перегорит.
