Особенности эксплуатации зу бренда орион

Поиск причины неисправности ЗУ

Прежде чем искать причину неисправности, нужно знать, к какому типу относится ваше устройство:

1. Трансформаторное – объёмное и тяжёлое, но легко поддаётся ремонту и обслуживанию.
2. Импульсное – современное компактное оборудование, отличающееся повышенной эксплуатационной надёжностью. Отремонтировать его в домашних условиях под силу далеко не каждому, требуются знания в области электроники.

Как проверить ЗУ для автомобильного аккумулятора

АКБ подключена к зарядному устройству, но почему-то не берёт от него зарядку? В этой ситуации следует убедиться в том, что зарядное оборудование действительно неисправно. Это можно сделать несколькими способами:

1. Воспользоваться мультиметром для замера напряжения, выдаваемого зарядником. Если эта величина окажется менее 13 В или оно нестабильно – изменяется скачкообразно, то смело можно сделать вывод, что требуется ремонт.
2. Замерить силу тока, подключив между клеммой батареи и «крокодилами» непосредственно зарядника мультиметр. На исправном ЗУ значение токовой характеристики должно соответствовать 10 % ёмкостной величины, указанной на маркировке АКБ.

Линейка ЗУ

Прежде чем обзавестись зарядным устройством Орион, чтобы иметь возможность зарядить аккумулятор собственного автомобиля, нужно определиться с покупкой ЗУ.

Линейка производителя достаточно обширная, если изучить его актуальные каталоги. Причём подавляющее большинство зарядников представлены серией Вымпел. Моделей с названием Орион не так много.

Все ЗУ, предлагаемые российским производителем из Санкт-Петербурга, можно разделить на 2 категории. Это обычные зарядные устройства, а также зарядно-предпусковые. Только не путайте их ПЗУ.

Среди зарядно-предпусковых моделей потребители выделяют и активно приобретают такие модели:

• Вымпел 56. Обладает номинальным напряжением 12 В и зарядным максимальным током до 20 А. Это даёт возможность заряжать АКБ ёмкостью даже 200 Ач, если брать в качестве тока заряда 10% от номинальной ёмкости. Состояние заряда отображено в виде светодиодного дисплея;
• Вымпел 57. Здесь ток заряда тоже до 20 А, но номинальное напряжение 6 и 12 В. Это более универсальный аппарат. Имеет плавную регулировку выходных характеристик;
• Вымпел 55. Оснащён дискретной регулировкой, можно выбирать напряжение в диапазоне 3, 4, 6, 7 и 12 В. Но ток заряда не превышает 15 А. Индикатор выполнен в виде ЖК дисплея;
• Вымпел 50. Ток заряда 15 А, напряжение 6 и 12 В. Имеет плавную регулировку зарядного тока и переключатель напряжения. Индикатор в виде сегментного ЖК-дисплея;
• Вымпел 47. Максимальный ток заряда тут 20 А, а номинальное напряжение 12 и 24 В. Подойдёт даже для зарядки АКБ грузовых автомобилей;
• Вымпел 40. Аналог предыдущей модели. Единственным отличием является индикатор. Там ЖК-экран, а здесь простой стрелочный амперметр.

Разумеется, это далеко не весь модельный ряд зарядно-предпусковых устройств производства Орион. Есть также модели 30, 32 и 37. Все они обладают идентичными характеристиками в виде 12 В напряжения и 20 А тока. Обладают регулировками напряжения, предлагают индикаторы в виде сегментного экрана, либо же стрелочного амперметра.

Также богатым является и ассортимент классических зарядных устройств. Среди них стоит выделить такие:

• Вымпел 18. Довольно простая модель, не имеющая регулировок. Индикатор в виде стрелочного вольтметра. Работает с номинальным напряжением 12 В и током заряда до 7 А. ЗУ Рассчитано на АКБ ёмкостью до 70 Ач;
• Вымпел 20. Работает с напряжением 6 и 12 В. Ток заряда до 7 А. На корпусе стрелочный амперметр;
• Модель 27. Та же серия, но только 12 В и 7 А. Имеются функция плавной регулировки тока и переключатель напряжения. Дисплей сегментный;
• Вымпел 41. Предназначен для АКБ на 24 В, выдаёт ток заряда до 24 А.

Фаворитами в борьбе за звание лучших ПЗУ от Орион считаются такие модели:

• Вымпел 70;
• Вымпел 90;
• Орион PW700;
• Вымпел 95;
• модели 60, 62, 64 и 66.

Отличные ПЗУ с хорошими характеристиками.

Конечно, предпочтение стоит отдавать более современным, функциональным моделям, обладающим всеми необходимыми характеристиками и возможностями.

Стоит отдельно добавить, что стоимость ЗУ, ЗПУ и ПЗУ от Орион сравнительно небольшая. Это одни из самых приемлемых устройств своей категории на российском рынке в плане соотношения цены и качества.

Разбор и проверка прибора

Как и у любой техники, в работе зарядного устройства могут произойти сбои. Вдруг обнаружилось, что оно перестало выполнять свои функции по зарядке. Причин, которые привели к неисправности, может быть множество. Например: неправильная эксплуатация, небрежное хранение, старение деталей и проводов. Учитывая сложность прибора, ремонтировать его без соответствующей квалификации доступно только поверхностно. Проверку делают по направлению от источника питания к аккумуляторной батарее.

Проверка и ремонт производятся только на отключённом от сети оборудовании. При помощи отвёртки и ключей необходимо разобрать корпус и осмотреть детали зарядного прибора. Вполне вероятно, что обнаружатся явные признаки перегорания проводов, диодов, понижающего трансформатора. Перегорание обмоток последнего сопровождается, как правило, выделением резкого запаха гари и копоти. Возможно, при осмотре обнаружится распайка или обрыв проводов. Если визуально ничего обнаружить не удалось, нужно приступить к более детальной проверке.

ПОРЯДОК РАБОТЫ

ЗАРЯД АККУМУЛЯТОРА 12V В АВТОМАТИЧЕСКОМ РЕЖИМЕ

Несоблюдение порядка подключения может привести к выходу устройства Орион — 260/265/325 из
строя или взрыву газов выделяемых аккумулятором. Подключение и
отключение З.У. производить согласно требованию ГОСТ IEC 60335-2-
29-2012 пункт 7.12 — “Клемму аккумулятора, не присоединенную к шасси,
следует присоединять к зарядному устройству первой; другое
присоединение должно быть сделано к шасси вдали от аккумулятора и
топливной линии; затем зарядное устройство батарей присоединяют к
питающей сети. После зарядки следует отсоединить зарядное
устройство батарей от питающей сети; затем зарядное устройство
разъединяют с шасси; затем — с аккумулятором”.

1. Подключить зажимы З.У. к клеммам батареи, строго соблюдая полярность. Плюсу соответствует красный, либо светлый цвет
маркировки зажима. Минусу — черный, либо тёмный цвет
маркировки зажима.

2. Установить регулятор силы тока в крайнее левое положение
(минимальный ток).

3. Убедившись, что засветился светодиод, подключить автоматическое зарядное устройство
к сети переменного тока.

4. Установка тока (на графике интервал I). Вращая регулятор
силы тока, установить требуемый ток заряда.

Сила тока устанавливается регулятором плавно. Поэтому,
даже с дискретным светодиодным амперметром вы можете
установить желаемую силу тока, запомнив в каких
положениях регулятора начинают светиться светодиоды и
установив регулятор в промежуточное положение.

Заряд аккумулятора будет проходить в автоматическом режиме током, установленным ручкой регулировки (на графике интервал II).
При достижении на А.Б. напряжения, равного 15 В, ток
автоматически уменьшается. При этом регулятор силы
зарядного тока не позволяет выставить ток больший, чем
задает схема автоматики.

Уменьшение тока (на графике интервал III). Начало
уменьшения силы выставленного тока говорит о достижении
батареей 75-95% заряда. Для полного дозаряда аккумуляторной батареи может потребоваться еще от получаса до нескольких часов (зависит
от типа, емкости и технического состояния А.Б.).

Буферный режим (на графике интервал IV). В процессе
дозаряда зарядно-предпусковое устройство Орион — 260/265/325 переходит в буферный режим, при котором
саморазряд аккумулятора компенсируется требующимся током заряда.

(Самопроизвольное уменьшение тока в начале заряда может
свидетельствовать о наличии сульфатации пластин аккумуляторной батареи. Уменьшив ток, З.У.
автоматически переходит в режим десульфатации батареи. В зависимости от степени поражения пластин на десульфатацию может потребоваться от
нескольких минут до нескольких часов. В процессе десульфатации ток
постепенно автоматически возрастет до значения, выставленного
регулятором тока.

Длительность работы в буферном режиме неограничена,
более того полезна для не новых батарей, так как после
нескольких десятков часов большинство А.Б. улучшают и
восстанавливают свои главные характеристики — внутреннее
сопротивление и емкость.

График работы автомобильного зарядного устройства Орион при заряде аккумуляторной батареи в автоматическом режиме

Сильные и слабые стороны

Есть несколько причин, из-за которых отечественные автомобилисты предпочитают заряжать аккумулятор именно зарядным устройством производства Орион.

Начнём с положительных качеств. Они здесь такие:

Что же касается недостатков, то тут всё относительно. Много минусов можно найти у старых моделей, поскольку на фоне новых версий ЗУ они значительно потеряли в плане функциональности и возможностей. Но это очередной повод взять именно современное автоматическое ЗУ.

Самым значимым минусом считается широкое распространение подделок на российском рынке. Из-за этого страдают не только автомобилисты, но и сама компания Орион.

Инструкции по эксплуатации зарядных устройств

Устройство свинцово-кислотного аккумулятора. Принцип действия аккумулятора. Причины выхода аккумулятора из строя	Уход за аккумуляторными батареями, эксплуатация аккумуляторов, типы аккумуляторных батарей, аккумулятор, купить аккумулятор, никелево-кадмиевые, Ni-Cd, никелево-металлогидридные , Ni–MH, литиево-ионные, Li-Ion, герметичные, свинцово-кислотные, SLA, литиево-полимерные, Li- polymer, Li-Pol, недостатки аккумулятора, достоинства аккумулятора
Все о зарядных устройствах. Уход за аккумуляторными батареями, эксплуатация аккумуляторов	Руководство по эксплуатации интеллектуального зарядного устройства AccuPower IQ328 (на русском языке)
Инструкция по применению автомобильного зарядного устройства Кедр АВТО 10 на русском языке

Модельный ряд зарядных устройств Орион

Санкт-Петербургская компания Орион занимается выпуском зарядных и пуско-зарядных устройств импульсного и комбинированного типа. Ассортимент ЗУ представлен двумя сериям «Орион» и «Вымпел».

Серия Вымпел

Данная линейка зарядных устройств от компании Орион делится на две модификации:

• зарядное устройство;
• зарядно-предпусковое устройство.

Обе разновидности выпускаются в пластмассовом корпусе, который имеет вентиляционные решетки. Через них отводится выделяемое тепло, и способствуют предотвращению перегрева оборудования. ЗУ «Вымпел» оснащается светодиодной индикацией, для контроля уровня тока заряда и напряжения.

Весь процесс зарядки аккумуляторной батареи осуществляется в автоматическом режиме. Исключением являются две модели «Вымпел-09» и «Вымпел-07». Первый вариант имеет плавную регулировку по току и напряжению. Вторая разновидность оснащена ступенчатой регулировкой напряжения.

Практически все модели зарядных устройств оборудованы электронной схемой, за счет которой реализована защита устройства от перегрева и короткого замыкания. Ток заряда находится в диапазоне 0,25 – 1,2 А, напряжение от 12 до 16 В.

Внимание! Несоблюдение полярности подключаемых контактов (плюсовая клемма ЗУ к минусовому контакту АКБ) при постановке аккумулятора на зарядку может привести к преждевременному выходу из строя самого оборудования и батареи.

Пуско-зарядные устройства (ПЗУ) оснащаются ЖК-дисплеям для вывода текущих значений силы тока и напряжения во время зарядки аккумуляторной батареи. Данная модификация ЗУ имеют плавную регулировку тока заряда и ступенчатую напряжения, исключением является модель «Вымпел-57» где установка параметров зарядки имеет характер. Электронное средство защиты совместно с установленным вентилятором защищают оборудование от перегрева, короткого замыкания и переплюсовки. Ток зарядки можно устанавливать в диапазоне 0,8 – 20 А, напряжение от 7,4 до 30 В.

Серия Орион

Процесс зарядки автомобильной аккумуляторной батареи выполняется в полуавтоматическом режиме. Данная линейка оборудования делится на две модификации:

• зарядное устройство;
• пуско-зарядное устройство.

Первая разновидность оснащается светодиодной индикацией для вывода текущего значения напряжения или тока, либо установкой стрелочного амперметра. Все модели серии PW имеют плавную регулировку тока зарядки. Исключением являются PW-150 и PW-410 они работают в полностью автоматическом режиме. Уровень тока и напряжения устанавливается от степени разряженности батареи, и ее номинального вольтажа.

Зарядить полностью разряженную аккумуляторную батарею — легко

Пуско-зарядное устройство Орион представлено только одной моделью PW-700. С его помощью возможно осуществить запуск двигателя при полностью разряженном аккумуляторе даже при отрицательной температуре. Максимальный ток зарядки составляет 16 А, а пуско-зарядный – 80 А.

Все модификации устройств серии Орион оснащаются электронной системой защиты от перегрева оборудования, короткого замыкания и несоблюдения полярности при подключении батареи к ЗУ. Они способны зарядить полностью севшую АКБ без нанесения ей ущерба, т. к. их работа основана на комбинированном принципе зарядки.

Инструкция пользования

При работе с устройством необходимо соблюдать следующие меры безопасности:

• не допускается попадание на корпус ЗУ и сетевой провод воды и химических веществ активного действия: бензин, растворитель, кислота и т. д.;
• перед эксплуатацией выполнить проверку на наличие повреждений на корпусе и проводах;
• процесс зарядки производить в помещениях с хорошей вентиляцией;
• не допускается попадание испарения выделяемые АКБ на ЗУ.

Руководством по эксплуатации к зарядным полуавтоматическим устройствам компании Орион установлен следующий порядок заряжания батареи:

• подключить клеммы к АКБ, соблюдая полярность;
• регулятором тока установить минимальное значение;
• включить устройство в сеть;
• установить требуемое значение тока заряда.

Зарядные устройства компании Орион являются многофункциональным оборудованием, которое может эксплуатироваться в разных режимах работы. Использование комбинированного способа зарядки гарантирует полное восстановление аккумулятора. За счет своих возможностей и преимуществ они выгодно отличаются от своих аналогов.

Плюсы и минусы ЗУ Орион

Все модели петербуржских подзарядок можно использовать в качестве предпусковых. Для этого необходимо заряжать аккумулятор ЗУ Орион, выставив максимальное значение тока, на протяжении 15–20 минут, после чего осуществить попытку пуска силового агрегата, не выключая ЗУ.

Достоинства зарядных устройств петербуржского производителя:

• большинство моделей обеих серий функционируют в автоматическом режиме, не требующем контроля со стороны автовладельца;
• те модели, где предусмотрена регулировка тока/напряжения, позволяют делать это плавно;
• ЗУ обеих серий можно применять как БП постоянного тока;
• зарядные устройства позволяют восстанавливать ёмкость глубоко разряженных батарей с сильно сульфатированными пластинами.

Среди основных недостатков можно отметить отсутствие режима экспресс-зарядки.

УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно автоматическое зарядное устройство выполнено в пластмассовом корпусе, имеющем жалюзи для вентиляции.

На передней панели НПП Орион-265, НПП Орион-325, расположены:

1 — Шкала амперметра
2 — Светодиод включения
3 — Индикация перегрева, светодиод с обозначением — Т С
является индикатором срабатывания защиты от перегрева
4 — Регулятор силы зарядного тока.

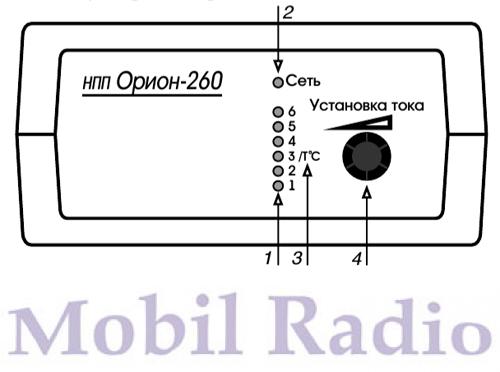

На передней панели НПП Орион-260 расположены:

1 — Светодиодная шкала амперметра, начало загорания
светодиода соответствует значению тока указанному на шкале
2 — Светодиод включения
3 — Индикация перегрева, светодиод с обозначением — 3/Т
одновременно является индикатором срабатывания защиты
от перегрева
4 — Регулятор силы зарядного тока.

Сетевой шнур и выходные провода с зажимами уложены
в задний отсек корпуса.

Электронная схема зарядного устройства представляет
собой двухтактный высоковольтный высокочастотный
преобразователь с широтно-импульсной модуляцией, со
схемой управления, содержащей две цепи обратной связи по
выходному току и напряжению.

Такое построение силовой части обеспечивает высокий КПД
в широком диапазоне питающих напряжений, практически
идеальные выходные характеристики генератора тока и
генератора напряжения, надёжную гальваническую развязку,
а также высокие удельные массогабаритные и мощностные
характеристики.

Для индикации протекающего зарядного тока используется
амперметр. Для защиты силовой части от перегрева
применены микровентилятор (в модели НПП Орион-325) и
схема ограничения выходного тока. Эта схема автоматически
уменьшает выходной ток при повышении температуры внутри
корпуса выше нормы. При этом ручная регулировка силы
тока не позволяет выставить ток, больший, чем задаёт
схема ограничения. При восстановлении нормального
температурного режима диапазон ручной регулировки
восстанавливается.

….

Тестирование зарядного устройства

Покончив с диагностикой и устранив причину поломки зарядного устройства, следует убедиться в его работоспособности прежде, чем приступить к зарядке АКБ.

Используя универсальный во всех отношениях прибор мультиметр, проведём тестирование основных параметров устройства:

1. Переведя мультиметр в режим амперметра, подключаем его последовательно в цепь, предварительно установив на заряднике нужную величину тока – одну десятую от ёмкости. Показания прибора должны соответствовать выставленному значению на исправном и готовом к работе оборудовании.
2. Теперь переведём мультиметр в режим вольтметра, подключим его параллельно к выводам устройства для зарядки. Если неисправность действительно удалось устранить, то значение напряжения, которое способно выдать оборудование при эксплуатации, будет более 13,2 В. В противном случае зарядное устройство непригодно к работе.

Модельный ряд ЗУ бренда Орион

В число самых известных отечественных производителей автомобильных подзарядок входит Санкт-Петербургская фирма Орион, в ассортименте которой имеются ЗУ и ПЗУ обоих типов.

Собственно подзарядки в модельном ряду компании представлены двумя крупными сериями, Орион и Вымпел.

Особенности серии Вымпел

В этой линейке можно выделить два типа устройств:

• зарядные;
• зарядно-предпусковые.

Оба типа приборов производятся в пластиковом корпусе с решётками для вентиляции греющихся электрических компонент, через которые выделяемое тепло выходит наружу и рассеивается. Светодиодная индикация, присущая устройствам серии, помогает осуществлять контроль над величинами выходного напряжения и тока зарядки.

Большинство моделей – автоматические, за исключением ЗУ Вымпел-07 и старшей модификации Вымпел-09. В «семёрке» предусмотрена возможность ручной плавной регулировки обеих электрических характеристик. В Вымпел-9 реализована дискретная функция регулировки тока/напряжения.

Все выпускаемые в последние годы модели оснащены электронными схемами, ответственными за защиту подзарядок от КЗ и перегрева. Номинал тока заряда лежит в пределах 0.25–1.35 А, диапазон допустимых напряжений – 12.0–16.5 В.

В подзарядках серии Вымпел функция защиты от переполюсовки не реализована, поэтому к правильности подключения устройства к источнику питания нужно относиться предельно внимательно. Ошибка чревата выходом из строя подзарядки и собственно аккумуляторной батареи.

Все модели оснащены дисплеями, отображающими основные параметры процесса зарядки аккумулятора в реальном режиме времени. Модель «Вымпел-57» считается самой передовой, здесь реализована защита от случайной переполюсовки, а регулировочные диапазоны расширены до 0.85–20.0 А и 7.4–30.0 В.

Характеристики линейки Орион

Подзарядка автомобильных аккумуляторов ЗУ Орион происходит в полуавтоматическом режиме. Как и предыдущая, линейка включает две модификации:

• зарядные устройства;
• зарядно-предпусковые приборы.

Конструкция ЗУ предусматривает наличие светодиодной индикации для отображения параметров тока/напряжения в режиме реального времени, в отдельных моделях присутствуют аналоговые амперметры. Модели подсерии PW позволяют регулировать ток зарядки плавно и вручную. Подзарядки PW-150/410 функционируют в полностью автоматическом режиме. Электроника регулирует уровень напряжения/тока, ориентируясь на текущий вольтаж на клеммах батареи и степень её разряженности.

Орион PW-700 – единственное пуско-зарядное устройство серии, способное самостоятельно осуществлять пуск автомобильного двигателя при полностью севшей батарее в условиях отрицательных температур. В режиме подзарядки максимальный выходной ток – 16 ампер, в режиме пуска двигателя – 80.

В подзарядках линейки реализована максимально полная защита: от неправильного подключения к аккумулятору, от перегрева и КЗ. Использование комбинированного режима зарядки является наиболее щадящим для всех типов АКБ.

Модельный ряд

Если вы планируете обзавестись зарядным устройством производства Орион, чтобы иметь возможность в любой момент зарядить свой аккумулятор от автомобиля, следует грамотно подойти к вопросу выбора.

А для этого не лишним будет изучить предлагаемый ассортимент компании Орион.

Начнём с категории зарядных устройств. Их производитель делит на просто зарядные и зарядно-предпусковые. Не путать с ПЗУ.

Среди ЗПУ от компании Орион в настоящее время предлагается широкая линейка моделей, которые носят название Вымпел. А именно:

• ЗПУ Вымпел 56. Имеет номинальное напряжение 12 В с максимальным зарядным током 20 А. Регулировка тока и напряжения дискретная. Индикатор заряда представлен в виде светодиодного дисплея.
• Вымпел 57. Те же 20 А, но 6 В и 12 В номинального напряжения. Регулировка двух параметров плавная.
• Вымпел 55. Регулировка дискретная. Напряжение 3,7, 4, 6 и 12 В при максимальном зарядном токе 15 А. Индикатор выполнен в виде матричного ЖК-дисплея.
• Вымпел 50. Напряжение 6 и 12 В, ток заряда 15 А, регулировка дискретная, индикатор на базе светодиодного дисплея.
• Модель Вымпел 47. 12 и 24 В, 20 А. Регулировка для тока плавная, и для напряжения переключатель. Предусмотрен сегментный ЖК-экран.
• Вымпел 40. Аналог модели 47 по характеристикам, но индикатор выполнен в виде стрелочного амперметра.
• Вымпел 37, 32 и 30. Все имеют напряжение 12 В, зарядный ток 20 А, плавную регулировку тока и переключатель напряжения. Отличаются напряжением заряда и индикатором заряда. Это сегментный ЖК-экран либо стрелочные амперметры (модели 32 и 30).

Отдельно выделяют зарядные устройства.

Здесь также достаточно обширная линейка. Основные и наиболее популярные модели такие:

• Вымпел 41. На 24 В, с зарядным током 25 А, без регулировки тока и с регулировкой напряжения переключателей. В роли индикатора светодиод.
• Вымпел 27. 12 В, 7 А, плавная регулировка по току и переключатель по напряжению. Имеется сегментный дисплей.
• Модель 20. На 6 и 12 В, 7 А. Переключатели, как и у 27. Но индикатор в виде стрелочного амперметра.
• Модель 18. Предельно простая, без регулировки, со стрелочным вольтметром, на 12 В и 7 А.
• Вымпел 15.
• модель 10.
• 09.
• 07.
• 05.
• 03.

Ещё есть серия из Вымпел 325, 410, 150, 100 и прочие модели. Считаются достаточно устаревшими, поскольку регулировка у них отсутствует, в роли индикатора обычный светодиод. Но производство продолжается до сих пор.

Среди пуско-зарядных устройств стоит выделить такие:

• Орион PW700. Единственный прибор не из серии Вымпел. Работает в автоматическом режиме с батареями 12В и ёмкостью от 45 Ач. Индикатор в виде светодиода.
• Вымпел 95. Новинка производителя с плавной регулировкой по току и дискретной по напряжению. Зарядный ток до 75 А, пусковой ток до 600 А. Подходит для АКБ на 12 и 24В. Данные о работе выводятся на светодиодный экран.
• Модель 90. 12 В, зарядный ток 7 и 25 А, регулировки напряжения нет, а по току дискретный тип. Индикатор в виде стрелочного вольтметра.
• Регулировок нет, для АКБ на 12 В, с зарядным током 10 А и пусковым током до 110 А.
• Эта модель на 12 В, с током заряда 10 А и пусковым 80 А. Регулировок нет.

Также стоит выделить модели Вымпел 66, 64, 62 и 60. Неплохие, недорогие, пользуются спросом, хотя и в плане регулировок и индикатора не могут ничего предложить больше стрелочных вольтметров.

ИСПОЛЬЗОВАНИЕ З.У. В КАЧЕСТВЕ ПРЕДПУСКОВОГО УСТРОЙСТВА

Для облегчения пуска двигателя подключить устройство к А.Б.,
установить ручкой регулировки максимальный ток. Таким
образом, оживить аккумулятор в течении 5-30 минут, а затем,
не отключая З.У. от А.Б., произвести пуск двигателя.
Оживленная предпусковым зарядом А.Б. способна дать
существенно больший ток в первые секунды работы стартера.
Это позволяет легко стронуть загустевшее масло, создать
быстрой прокруткой хорошее смесеобразование и искру (в
дизеле воспламенения) и в большинстве случаев обойтись без
дорогостоящего пускового устройства, а уменьшение времени
прокрутки уменьшит нагрузку на А.Б., продлив ее ресурс. В
случае неудачи повторить процедуру. Изготовителем
рекомендуется применять для этой цели более мощные
модели (НПП Орион-320, 325, 415, Вымпел-30, Вымпел-40)
или несколько З.У. включенных параллельно.

……

Переделка и ремонт ЗУ ОРИОН PW265 — DRIVE2

Как то раз сел у меня АКБ в ноль. Пришлось тащить домой и заряжать.

Мой ЗУ Орион PW265

После дня зарядки плотность так и не поднялась. Думал что сгорел ЗУ, но он работал в обычном режиме. Начал в нем ковыряться и случайно коснулся рукой плату когда ЗУ был включен. Что-то щелкнуло и он отрубился. После этого я 2 недели пытался сам его починить, За это время поменял высоковольтные полевики. Заменители:2335,13007,13009,4106 и аналогичные . И терморезистор на входеNTC 10ом . Но так как в электрике не шарю, он так и не заработал, пришлось отдать мастерам. Мастер почти сразу понял в чем беда, оказалось сгорел диодный мост, я его хоть и перепаивал, но оказывается неправильно припаял))) В итоге ЗУ заработало. Денег на ремонт ушло около 1000, мог новый взять))) Потом начал искать причину недозаряда. Выяснилось что у меня кальциевый АКБ, а для его полного заряда нужно чтоб напряжение было не меньше16 В . Этого у меня не было. Таким ЗУ как у меня говорят можно зарядить АКБ, но маловероятно и на это уйдет 3-4 дня))) Пришлось поднимать напряжение. После долгих поисков в интернете обнаружилось что на некоторых ЗУ Орион это можно сделать просто покрутив терморезистор встроенный на плате

Вот так выглядит плата с установленным терморезистром. Он отмечен кружком. Если у вас такая плата то радуйтесь. Маленькой отверткой крутите и подбираете необходимое напряжение.

А если у вас на плате нет таких резисторов там стоят обычные СМД резисторы. Их переделка чуть посложней. Примеры плат.

Кружком обозначено место установки резисторов

Ещё пример

Номиналы этих резисторов бывают разные. У меня вроде были 364 и 100 вроде, уже не помню. Смысл в том что они спаяны параллельно, поэтому их номинал высчитывается формулой 1\R1+1\R2+1\R3+1\Rx=1\Rобщ. После проб и ошибок я понял что общее сопротивление у меня равно 11 КОм. Это сопротивление у меня было что было напряжение 15 В, чтоб сделать 16 В надо было увеличить номинал на 500Ом. В итоге для 16 В получилось 11,5 КОм. Осталось только все это подключить. Кому не нужно заряжать обычные АКБ можно и так оставить. Но я сделал режим переключения от 15 В на 16 В. Поэтому взял 3ехпозиционную кнопку и припаял ее в разрыв 500 Ом. Потом взял двухпозиционную кнопку и припаял ее в разрыв предохранителя. Получилась кнопка ВКЛ-ВЫКЛ.

Кнопки переключения 15 В и 16 В и кнопка ВКЛ-ВЫКЛ

www.drive2.ru

РЕМОНТ АККУМУЛЯТОРА

Специалисты торгового дома «ТД АККУМУЛЯТОР» обладают большим опытом и специальными знаниями, для профессиональной и качественной замены аккумуляторов в аккумуляторных сборках. Аккумуляторные сборки широко используются в быту и на производстве. Аккумуляторный электроинструмент (шуруповёрты, дрели), электромиксеры, мини-пылесосы, роботы пылесосы, детские школьные и дошкольные электромобили, мотоциклы и гироциклы — это далеко не полный перечень. Также Вы можете встретить аккумуляторные сборки в ноутбуках, электробайках и велосипедах, гироциклах и станках с ЧПУ и др. Замена аккумуляторов в сборках — это непростой и ответственный процесс. Он требует от специалиста определённой квалификации, знаний и умений. Аккумуляторные сборки соединяются в батареи никелевой лентой с помощью точечной сварки. Почему нельзя аккумуляторы паять, потому что нагрев аккумулятора свыше 55 градусов по Цельсию, ускоряет химические процессы и «старит» его. В процессе пайки аккумулятор теряет от 40% до 100% ёмкости. Потеря ёмкости означает снижение заводских параметров и количество циклов заряд — разряд, а значит срок жизни, т.е. Вы теряете деньги в прямом смысле этого слова.Также большое значение в аккумуляторных сборках с последовательным соединением имеет внутреннее сопротивление аккумулятора. Другими словами максимальная ёмкость. Она не должна отличаться. Даже завод изготовитель поставляет аккумуляторы с определённым разбросом по внутреннему сопротивлению аккумуляторов. Мы делаем замеры и сортируем аккумуляторы, тем самым минимизируем потери в сборке. Как говориться «… чтобы одна больная овца всё стадо не испортила «. Наша рекомендация — не делать самостоятельно сборки, а довериться специалистам. Уж точно как в пословице — «…скупой платит дважды». Специалисты ТД Аккумулятор имеют высокую квалификацию и многолетний опыт в диагностике, переборке и ремонте аккумуляторных сборок.

Оформить заявку-заказ расчета и замены аккумуляторов в ИБП (источниках бесперебойного питания) Вы можете: по телефону +7, отправить заявку с фотографией на электронную почту или посетив нас лично в сервисной мастерской по адресу — Локомотивный проезд д.21, офис 306.
