Проверка тепловых зазоров клапанов на двигателях автомобилей ваз 2108, 2109, 21099

Содержание:

Шайбы для регулировки клапанов
Симптомы прогоревшего клапана
Шайбы для регулировки клапанов
Euroshaman › Блог › Регулировка клапанов ВАЗ 2108-99, 2113-15
Дым из глушителя – к капиталке или нет?
Регулировка зазоров клапанов ВАЗ 2109, 2108
Начальный этап: открываем доступ к распредвалу
Порядок регулировки на ВАЗ 2109 карбюратор
11.2. Регулировка зазоров в приводе клапанов
Симптомы
Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108
Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099
- Видео руководство по выполнению работы
- Фото отчет проведенного техобслуживания
Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108
Итог
Итог

Шайбы для регулировки клапанов

Двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 в своем клапанном механизме имеют шайбы для регулировки теплового зазора между толкателем и кулачком распредвала. Что представляет из себя шайба для регулировки клапанов

Шайба представляет собой диск из высокопрочной стали с нанесенной на нем маркировкой (номиналом).

Для чего нужны шайбы регулировки клапанов

Шайбы регулировки клапанов необходимы для изменения зазора между толкателем, установленным на клапан и кулачком распределительного вала. Зазор изменяется за счет установки шайб разной толщины в толкатель.

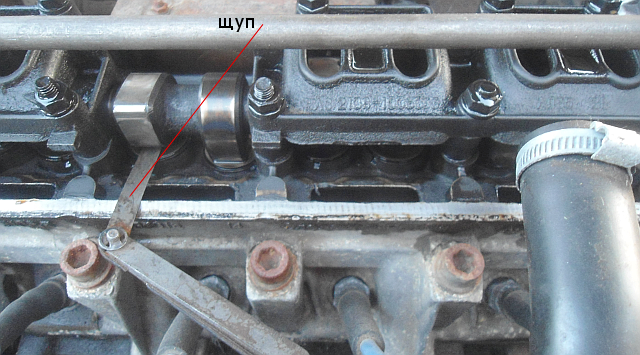

измерение теплового зазора при помощи щупа

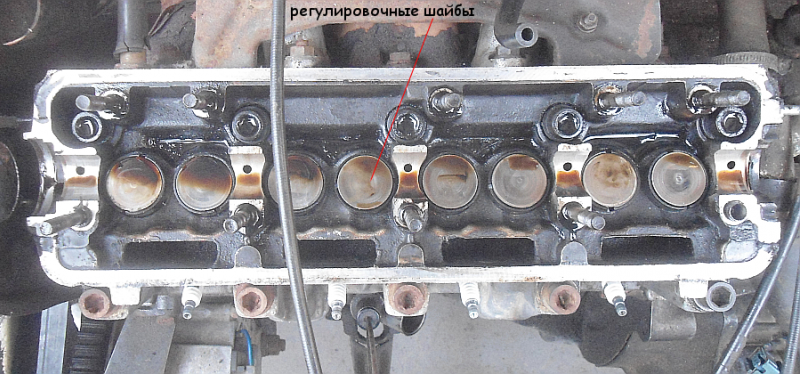

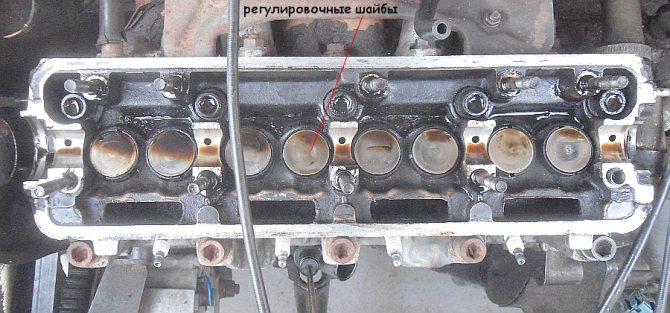

Где установлены регулировочные шайбы

Регулировочные шайбы вставляются в толкатель. Толкатель установлен в круглом колодце в головке блока цилиндров двигателя поверх стержня клапана с пружинами. Всего толкателей восемь (по числу клапанов) и регулировочных шайб тоже восемь. В толкателе имеется прорезь для извлечения шайбы.

Как заменить регулировочную шайбу клапанов

Для замены шайб необходимо приспособление для регулировки клапанов и пинцет. Либо пара отверток — одна побольше, другая поменьше. Подробнее на «Регулировка клапанов ВАЗ 2108, 2109, 21099».

Как подбирать регулировочные шайбы

Шайбы подбираются после проверки теплового зазора при помощи щупа, по обозначенному на них номиналу. Для расчета используются формулы: Z=Y+X-0,2 мм (для впускных клапанов). Z=Y+X-0,35 мм. Z — расчетная толщина новой регулировочной шайбы, Y — толщина снятой шайбы, X — зазор, определенный по щупу.

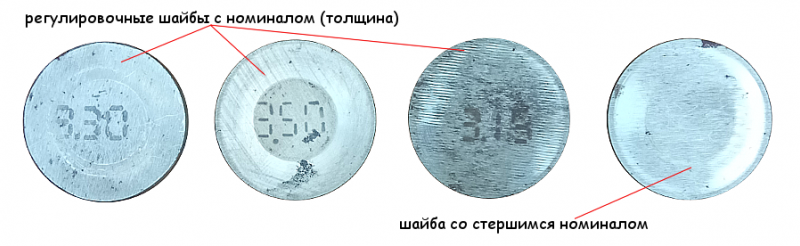

Если маркировка на шайбе стерлась, то ее толщину можно узнать применив микрометр.

Применяемость регулировочных шайб

На двигателях 2108 (1,3 л), 21081(1,1 л), 21083 (1,5 л), 2111 (1,5 л) применяются шайбы для регулировки клапанов с шагом через 0,05 мм имеющие следующие каталожные номера:

3,00 мм 2108-1007056 3,05 мм 2108-1007056-10 3,10 мм 2108-1007056-11 3,15 мм 2108-1007056-12 3,20 мм 2108-1007056-13 3,25 мм 2108-1007056-14 3,30 мм 2108-1007056-15 3,35 мм 2108-1007056-16 3,40 мм 2108-1007056-18 3,45 мм 2108-1007056-20 3,50 мм 2108-1007056-22 3,55 мм 2108-1007056-24 3,60 мм 2108-1007056-26 3,65 мм 2108-1007056-38 3,70 мм 2108-1007056-30 3,75 мм 2108-1007056-32 3,80 мм 2108-1007056-34 3,85 мм 2108-1007056-36 3,90 мм 2108-1007056-38 3,95 мм 2108-1007056-40 4,00 мм 2108-1007056-42 4,05 мм 2108-1007056-44 4,10 мм 2108-1007056-46 4,15 мм 2108-1007056-48 4,20 мм 2108-1007056-50 4,25 мм 2108-1007056-52 4,30 мм 2108-1007056-54 4,35 мм 2108-1007056-56 4,40 мм 2108-1007056-58 4,45 мм 2108-1007056-60 4,50 мм 2108-1007056-62

Помимо приведенных номиналов могут встречаться и другие разных производителей.

Примечания и дополнения

— Что такое тепловой зазор? По мере прогрева двигателя стержень клапана удлиняется так как металл при нагреве расширяется. Между торцом стержня клапана и нажимающем на него кулачком распредвала необходим определенный зазор для компенсации этого теплового расширения.

На двигателях 2108, 21081, 21083, 2111 автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он составляет 0,2 мм для впускных клапанов и 0,35 мм для выпускных.

Если он меньше нормы, происходит ускоренный износ стержней клапанов, если больше, обгорают кромки не плотно прикрытой тарелки клапана. При больших зазорах со стороны клапанной крышки слышно «стрекотание» — частый металлический стук высокой тональности.

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099 Нагар на клапанах, почему и что делать? Прогорел клапан признаки и причины неисправности «Стучат» клапана Корпус распредвала 21083

Симптомы прогоревшего клапана

Проверка коммутатора автомобилей ваз 2108, 2109, 21099

Главный признак прогоревшего клапана – отчетливое троение двигателя при всех режимах работы. Также ощутимо падает мощность и растет расход топлива. Признаки поломки сходны с другими проблемами двигателя, и ее легко перепутать со следующими неполадками:

Износом поршневых колец и падением компрессии в цилиндрах.
Поломкой высоковольтных проводов и свечей зажигания.
Поломкой форсунок и неисправностями системы питания.

Для точной диагностики неисправности исключают все вышеназванные варианты в следующем порядке:

1. Проверка исправности свечей зажигания производится на работающем двигателе при холостых оборотах последовательным отсоединением колпака каждой свечи. При снятии внимательно следят за реакцией двигателя и стабильностью его работы. Если двигатель стал работать хуже, значит в цилиндре клапана целы. Если характер работы почти не поменялся, то, скорее всего, проблемный цилиндр обнаружен.

Рекомендуем: Как самостоятельно выставить метки ГРМ

2. На неисправном цилиндре меняют свечу зажигания на заведомо работоспособную, проверяют высоковольтный провод и катушку зажигания. После запуска двигателя становится ясно, была ли поломка в системе зажигания, или требуется дальнейшая диагностика.

3. Если при замене неисправных деталей системы зажигания двигатель продолжает троить, причиной поломки могут служить прогар клапана или неисправности в поршневой группе в виде залегания или износа колец. Обе поломки приводят к низкой компрессии в проблемном цилиндре, но методом ее измерения выяснить, какая именно из двух поломок случилась, не получится. Для этого выполняют следующую дополнительную диагностику:

После замера компрессии, в проблемный цилиндр через свечное отверстие заливают несколько мл моторного масла и делают повторный замер. Если компрессия увеличилась, значит проблема в залегании колец, если нет – значит прогорел клапан;
На проблемном цилиндре осматривают свечу зажигания. При прогоревшем клапане она будет полностью сухой, и без налета масла. Если поломка связана с поршневой группой, то свеча будет покрыта маслом, а при работе мотора из снятого сапуна можно наблюдать сизый дым.

Шайбы для регулировки клапанов

Двигатели 21083 и 2111 автомобилей ваз 2108, 2109, 21099

Что представляет из себя шайба для регулировки клапанов

Шайба представляет собой диск из высокопрочной стали с нанесенной на нем маркировкой (номиналом).

Для чего нужны шайбы регулировки клапанов

Где установлены регулировочные шайбы

Как заменить регулировочную шайбу клапанов

Как подбирать регулировочные шайбы

Если маркировка на шайбе стерлась, то ее толщину можно узнать применив микрометр.

Применяемость регулировочных шайб

Помимо приведенных номиналов могут встречаться и другие разных производителей.

Примечания и дополнения

Еще статьи по двигателям автомобилей ВАЗ 2108, 2109, 21099

Euroshaman › Блог › Регулировка клапанов ВАЗ 2108-99, 2113-15

Тюнинг автомобилей марки ваз 2108, 2109 и 21099

Приветствую на блоге.

Заехал клиент на регулировку. Ранее померили компрессию в 3-м цилиндре была низкая компрессия, решили начать с регулировки.

Времени клацать фотки особо не было, пару все же успел сделать. Для регулировки нужно 1 набор щупов; 2 приспособление для регулировки зазоров 3 микрометр 4 пинцет. 5 шайбы Запас шайб имею от 3,10 до 4,15, с шагом по 0,05

Приступаем.

1. Снимаем крышку головки 2. Снимаем переднюю крышку ремня привода ГРМ 3. Шприцом или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

4. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров

5. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение ВМТ такта сжатия 6. Повернув вал из положения ВМТ на угол 40-50° (на 3 зуба шкива распределительного вала), набором щупов определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала) Мерим Впус: 0,2, Выпуск: 0,35 7. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении. 8. Пинцетом извлекаем регулировочную шайбу. 9. По маркировке на шайбе определяем ее толщину. Если надпись стерлась, микрометром измеряем толщину шайбы.

10. Рассчитываем зазор новой регулировочной шайбы по формуле:

а) для впускных клапанов Ζ = Y + X — 0,2 мм;

б) для выпускных клапанов Ζ = Y + X — 0,35 мм;

где Ζ — расчетная толщина новой регулировочной шайбы; Υ — толщина снятой шайбы; X — зазор, определенный по щупу. Таблица регулировки

11. Подбираем новую шайбу, у которой толщина близка расчетной (+ 0,05 мм). 12. Устанавливаем новую шайбу в толкатель (маркировкой вниз). 13. Поджимаем толкатель приспособлением и удаляем фиксатор. 14. Соблюдая последовательность, проверяем и регулируем зазоры в приводе других клапанов.

15. Сняв приспособление для регулировки клапанов, устанавливаем детали в последовательности, обратной снятию.

После регулировки замерил компрессию, а именно акцентировал на 3-й цилиндр, компрессия выросла, стала такой же как и во всех горшках, мотор стал работать заметно тише и ровнее)))

П.С. Сорри за картинки, после певрых шагов, руки чистые были, как дело дошло до шайб, руки просто в масле были, не как было снимать, не хотел пачкать фото\аппарат.

Благодарю за внимание! Stay tuned, stay true!

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108

Схема 2. Газораспределительный механизм ВАЗ 2109, 2108

Дым из глушителя – к капиталке или нет?

Да, очень часто причиной того, что двигателю требуется капитальный ремонт, является дым, идущий из глушителя. Но не стоит паниковать, так как причин для появления такого симптома довольно много. Конечно, частенько изнашиваются маслосъемные кольца, компрессионные. В результате этого в камеры сгорания идет масло. Но такое происходит на автомобилях, двигатели которых имеют значительный пробег. Проведите диагностику перед тем как поменять маслосъемные колпачки на ВАЗ-2109.

Но если ваш автомобиль эксплуатируется в щадящем режиме, пробег у двигателя небольшой, то задумайтесь, действительно ли поршневые кольца пришли в негодность. Чаще изнашиваются маслосъемные колпачки, установленные на клапанах. Они еще называются маслоотражательными, что тоже верно. Ведь с их помощью не допускается подача смазывающего материала в камеры сгорания

Обратите внимание на то, что достаточно просто проводится снятие маслосъемных колпачков. Без снятия головки даже можно осуществить замену

Поэтому вам потребуется только заменить маслосъемные колпачки. Сделать эту работу можно самостоятельно. Не нужно обладать навыками автослесаря, чтобы провести эту несложную процедуру. Кроме того, вам потребуется небольшое количество специнструмента. А если сравнивать замену колпачков и капитальный ремонт двигателя, то стоимость этих процедур существенно отличается. Особенно это актуально в случае, если вы знакомы с устройством двигателя внутреннего сгорания. Буквально за несколько десятков минут вы отремонтируете свой двигатель и избавитесь от злополучного дыма из глушителя. Но перед тем как поменять маслосъемные колпачки на ВАЗ-2109, вам потребуется узнать, что для этого понадобится.

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

Установить специальное ВМТ или же провести метки.

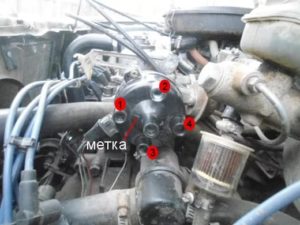

Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

Начальный этап: открываем доступ к распредвалу

Надлежащие условия, при которых проводится регулировка клапанного узла, формируются после демонтажа крышки ГБЦ. Беспрепятственно снять верхний корпус головки блока цилиндров с прокладкой можно после проведения следующих процедур:

ослабить трос путем вращения двух гаек на «13» возле кронштейна и снять его, предварительно удалив возвратную пружину на пластиковом секторе привода заслонки;
отвернуть при помощи ключа «на 10» две гайки, фиксирующие кронштейн троса дроссельного узла, и снять его;
ослабить отверткой хомуты крепления и снять подводящий (расположен с лицевой стороны возле маслозаливной горловины) и два отводящих патрубка вентиляции картера (закреплены сзади клапанной крышки);
выкрутить две гайки крепления корпуса к головке блока цилиндров (используется ключ «на 10»);
демонтировать две резиновые заглушки, расположенные под уже снятыми в предыдущем переходе гайками.

В завершение этапа подготовки к регулировке зазоров клапанов мотора ВАЗ 2108 проводится операция по удалению крышки газораспределительного механизма, крепящейся тремя болтами «на 10». Также формируется набор необходимых принадлежностей:

приспособление для утапливания толкателя;
специальный фиксатор, закрепляющий толкатель в нижнем положении;
пинцет;
фиксатор толкателя клапана;
комплект измерительных щупов;
набор регулировочных шайб.

Стоит также подготовить новую прокладку ГБЦ и герметик.

Порядок регулировки на ВАЗ 2109 карбюратор

1. Горячий двигатель нужно остудить до уличной температуры 20-30 градусов. Для ускорения процесса используют обычный бытовой вентилятор, направленный в моторный отсек. Переднее правое колесо нужно завесить на домкрат или подставку.

2. Для выполнения работы своими руками снимите кожух ремня ГРМ, открутите шланги сапуна и отсоедините тросики газа и подсоса от карбюратора. Уберите ВВ-провода и выкрутите свечи. Затем можно снимать клапанную крышку.

3. Откачайте масло из клапанных колодцев шприцем, вращением колеса установите ВМТ для 1 цилиндра. В этом положении регулируются впускные клапана 3 и 2, выпускные – 5 и 1.

Вынимаем шайбу при помощи пинцета

4. Проверьте зазор щупами. Нормальным считается зазор, когда наименьший щуп (0,15 для впуска, 0,3 для выпуска) входит легко, средний (0,2 или 0,35) – с небольшим усилием, а наибольший (0,25 или 0,4) – не входит. Если это не так, требуется регулировка.

5. Воспользуйтесь специнструментом или шлицевой отверткой, чтобы нажать пружину регулируемого клапана. Извлеките шайбу пинцетом и замените большей при большом зазоре или меньшей – при малом. Повторите замер. При необходимости установите шайбу следующего по порядку размера.

6. Проверните колесо в ВМТ для следующей пары цилиндров. В этом положении регулируются оставшиеся клапаны. Повторите замер и замену (при необходимости) шайб.

Процесс регулировки на автомобилях с инжектором аналогичен карбюратору. Различие только в подготовке. Для освобождения доступа к крышке ГБЦ убирается только тросик газа и шланг сапуна.

Регулировка клапанов на машинах ВАЗ 2109 несложна и под силу даже новичку. При этом она помогает лучше понять устройство автомобиля и решить целый ряд проблем работы двигателя. Поэтому эту операцию лучше всего производить не реже, чем раз в 30-40 тыс. километров пробега.

11.2. Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и
восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем
толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены
два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отверните гайку крепления крышки фильтра и снимите шайбу.	2. Отстегните четыре пружинных зажима.	3. Снимите крышку воздушного фильтра.

4. Выньте из корпуса фильтрующий элемент.	5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов.	6. Отверните четыре гайки.

7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута.	8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов.	9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки.

10. Снимите крышку клапанов.	11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками.	12. Отверните три болта и снимите переднюю крышку привода распределительного вала.

13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей.	14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов.	15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления.

16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания).	17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания).	18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром.

19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.	20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку.	21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока.
22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Симптомы

Чтобы понять, что клапана на двигателе ВАЗ 2110 нуждаются в настройке, достаточно знать поведение мотора

После продолжительной эксплуатации, автовладелец может обратить внимание на то, что двигатель стал работать как-то иначе. Данный факт должен насторожить, ведь последствия могут быть серьёзными

Основные симптомы нарушенной регулировки клапанного механизма на ВАЗ 2110, выглядят таким образом:

мотор шумно работает при запуске после продолжительной стоянки (клацает);
пропадает компрессия в цилиндрах (двигатель теряет былую мощность);
прокладка клапанной крышки пропускает масло;
появились «выстрелы» в карбюратор или в глушитель;
увеличился расход топлива.

Перечисленные признаки, можно диагностировать самостоятельно, не прибегая к помощи услуг автосервиса. Перед тем, как поставить ВАЗ 2110 на ремонт и приступить к регулировке клапанов, следует подготовить слесарный инструмент: микрометр, рейку для отжатия толкателей и многосоставной щуп. Последним замеряется тепловой зазор между кулачком распредвала и регулировочной шайбой. Вместо рейки, возможно использовать две мощные шлицевые отвёртки.

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

₽

Текущий и капитальный ремонт ДВС.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом

Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.

Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Фото отчет проведенного техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы:

После этого смотрим на ее размер, который указан на задней ее стороне:

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Доброго дня. Скажите как оценить подсчитать требуемую толщину шайбы в условиях: после сборки ГБЦ в гараже с механиком вынуждено срезали толщину стандартной шайбы на 1 и 3 выпуска клапанах до зазора 030+005. Двигатель 21083 инжектор с пробегом 170 т.км Позиции мастеров на сервисе изменились в худшее положение для автолюбителя, у которого авто не роскошь. Последние тянутся к мастерам старой школы и производственным участкам с механо обработкой ГБЦ, Событие фрезеровки поверхности примыкания ГБЦ к блоку и замены клапанов по одному или двум клапанам с притиркой создают ситуацию: на участке механо обработке нет оснастки для регулировки клапана при демонтированной ГБЦ. А на сборке ГБЦ в двигатель механик сборки по неволе делает срезку стандартных шайб для большого 030 -040 теплового зазора на ремонтном клапане с целью позволить машине своим ходом без ущерба тому же клапану от нагретого двигателя добраться к точке регулировки тепл зазора клапанов посредством шайб.

один оборот — это 360 градусов, клапана встанут в исходное положение

Нет, не встанут! Один оборот коленвала — это только пол оборота распредвала!

Вот я сейчас выставляют зазоры первые отмерял делаю 1 оборот коленвала и валы встают в исходное положение че за хуйня

Егор учи материальную часть или открой учебник Физики 9 класс и почитай Двигатели внутреннего сгорания ЧЕТЫРЕХ ТАКТНЫЕ а ты буровиш про двухтактные Короче по крестьянски при проворачивании коленвала на 180 гадусов метка на шестерне распредвала устонавливается напротив изначальной но влючке на коробки передач не совпадает и все.Припервоночальном положении когда совподает метка на шестерни распредвала и в лючке КПП регулируеш 1-3 и 2-5 клапана а при проворачивании на 180 градусов когда метка стоновится напротив первоночальной но несовподает в лючке КПП реглируеш 4-7 и 6-8

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Итог

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы

Источники

https://diagnozbibike.ru/regulirovka-klapanov-vaz/
https://www.rtiivaz.ru/2016/05/zazory-klapanov-vaz-2109-razmery-i-regulirovka/
https://www.rtiivaz.ru/2014/07/regulirovki-klapanov-vaz-2108/
https://mashinapro.ru/1223-klapana-samara.html
https://VazNeTaz.ru/publ/remont_vaz_samomu/vaz-2109-zazory-klapanov-razmery-i-regulirovka.html
