Коэффициент жесткости пружины
Содержание:
- Коэффициент жесткости цилиндрической пружины
- Видео
- Что такое жесткость
- Особенности расчета жесткости соединений пружин
- 1.12. Сила упругости. Закон Гука window.top.document.title = «1.12. Сила упругости. Закон Гука»;
- Параллельное соединение пружин
- Отличия пружин подвески и их маркировка
- Закон Гука
- Коэффициент Пуассона — WiKi
- Формулы и способы расчета пружин из стали круглого сечения по ГОСТ 13765
- Физика
Коэффициент жесткости цилиндрической пружины
На практике и в физике довольно большое распространение получили именно цилиндрические пружины. Их ключевыми особенностями можно назвать следующие моменты:
- При создании указывается центральная ось, вдоль которой и действует большинство различных сил.
- При производстве рассматриваемого изделия применяется проволока определенного диаметра. Она изготавливается из специального сплава или обычных металлов. Не стоит забывать о том, что материал должен обладать повышенной упругостью.
- Проволока накручивается витками вдоль оси. При этом стоит учитывать, что они могут быть одного или разного диаметра. Довольно большое распространение получил вариант исполнения цилиндрического типа, но большей устойчивостью характеризуется цилиндрический вариант исполнения, в сжатом состоянии деталь обладает небольшой толщиной.
- Основными параметрами можно назвать больший, средний и малый диаметр витков, диаметр проволоки, шаг расположения отдельных колец.
Не стоит забывать о том, что выделяют два типа деталей: сжатия и растяжения. Их коэффициент жесткости определяется по одной и той же формуле. Разница заключается в следующем:
- Вариант исполнения, рассчитанный на сжатие, характеризуется дальним расположением витков. За счет расстояние между ними есть возможность сжатия.
- Модель, рассчитанная на растяжение, имеет кольца, расположенные практически вплотную. Подобная форма определяет то, что при максимальная сила упругости достигается при минимальном растяжении.
- Также есть вариант исполнения, который рассчитан на кручение и изгиб. Подобная деталь рассчитывается по определенным формулам.
Расчет коэффициента цилиндрической пружины может проводится при использовании ранее указанной формулы. Она определяет то, что показатель зависит от следующих параметров:
- Наружного радиуса колец. Как ранее было отмечено, при изготовлении детали применяется ось, вокруг которой проводится накручивание колец. При этом не стоит забывать о том, что выделяют также средний и внутренний диаметр. Подобный показатель указывается в технической документации и на чертежах.
- Количества создаваемых витков. Этот параметр во многом определяет длину изделия в свободном состоянии. Кроме этого, количество колец определяет коэффициент жесткость и многие другие параметры.
- Радиуса применяемой проволоки. В качестве исходного материала применяется именно проволока, которая изготавливается из различных сплавов. Во многом ее свойства оказывают влияние на качества рассматриваемого изделия.
- Модуля сдвига, который зависит от типа применяемого материала.
Коэффициент жесткости считается одним из наиболее важных параметров, который учитывается при проведении самых различных расчетов.
Видео
Из этого видео вы узнаете, как определить жесткость пружины.
Чем большей деформации подвергается тело, тем значительней в нем возникает сила упругости. Это значит, что деформация и сила упругости взаимосвязаны, и по изменению одной величины можно судить об изменении другой. Так, зная деформацию тела, можно вычислить возникающую в нем силу упругости. Или, зная силу упругости, определить степень деформации тела.
Если к пружине подвешивать разное количество гирек одинаковой массы, то чем больше их будет подвешено, тем сильнее пружина растянется, то есть деформируется. Чем больше растянута пружина, тем большая в ней возникает силы упругости. Причем опыт показывает, что каждая следующая подвешенная гирька увеличивает длину пружины на одну и туже величину.
Так, например, если исходная длина пружины была 5 см, а подвешивание на ней одной гирьки увеличило ее на 1 см (т. е. пружина стала длиной 6 см), то подвешивание двух гирек увеличит ее на 2 см (общая длина составит 7 см), а трех — на 3 см (длина пружины будет 8 см).
Еще до опыта известно, что вес и возникающая под его действием сила упругости находятся друг с другом в прямопропорциональной зависимости. Кратное увеличение веса во столько же раз увеличит силу упругости. Опыт же показывает, что деформация точно также зависит от веса: кратное увеличение веса во столько же раз увеличивает изменения в длине. Это значит, что, исключив вес, можно установить прямопропорциональную зависимость между силой упругости и деформацией.
Если обозначить удлинение пружины в результате ее растяжения как x или как ∆ l ( l 1 – l , где l — начальная длина, l 1 — длина растянутой пружины), то зависимость силы упругости от растяжения можно выразить такой формулой:
В формуле используется коэффициент k . Он показывает, в какой именно зависимости находятся сила упругости и удлинение. Ведь удлинение на каждый сантиметр может увеличивать силу упругости одной пружины на 0,5 Н, второй на 1 Н, а третьей на 2 Н. Для первой пружины формула будет выглядеть как Fупр = 0,5x, для второй — Fупр = x, для третьей — Fупр = 2x.
Коэффициент k называют жесткостью пружины. Чем жестче пружина, тем труднее ее растянуть, и тем большее значение будет иметь k. А чем больше k, тем больше будет сила упругости (Fупр) при равных удлинения (x) разных пружин.
Жесткость зависит от материала, из которого изготовлена пружина, ее формы и размеров.
Единицей измерения жесткости является Н/м (ньютон на метр). Жесткость показывает, сколько ньютонов (сколько сил) надо приложить к пружине, чтобы растянуть ее на 1 м. Или насколько метров растянется пружина, если приложить для ее растяжения силу в 1 Н. Например, к пружине приложили силу в 1 Н, и она растянулась на 1 см (0,01 м). Это значит, что ее жесткость равна 1 Н / 0,01 м = 100 Н/м.
Также, если обратить внимание на единицы измерения, то станет понятно, почему жесткость измеряется в Н/м. Сила упругости, как и любая сила, измеряется в ньютонах, а расстояние – в метрах
Чтобы уровнять по единицам измерения левую и правую части уравнения Fупр = kx, надо в правой части сократить метры (то есть поделить на них) и добавить ньютоны (то есть умножить на них).
Соотношение между силой упругости и деформацией упругого тела, описываемое формулой Fупр = kx, открыл английский ученый Роберт Гук в 1660 году, поэтому это соотношение носит его имя и называется законом Гука.
Упругой деформацией является такая, когда после прекращения действия сил, тело возвращается в свое исходное состояние. Бывают тела, которые почти нельзя подвергнуть упругой деформации, а у других она может быть достаточно большой. Например, поставив тяжелый предмет на кусок мягкой глины, вы измените его форму, и этот кусок сам уже не вернется в исходное состояние. Однако если вы растяните резиновый жгут, то после того, как отпустите его, он вернет свои исходные размеры. Следует помнить, что закон Гука применим только для упругих деформаций.
Формула Fупр = kx дает возможность по известным двум величинам вычислять третью. Так, зная приложенную силу и удлинение, можно узнать жесткость тела. Зная, жесткость и удлинение, найти силу упругости. А зная силу упругости и жесткость, вычислить изменение длины.
Что такое жесткость
Жесткость – это характеристика детали, которая показывает, просто или легко будет ее сжать, насколько большую силу нужно для этого приложить. Оказывается, что возникающая под нагрузкой деформация тем больше, чем больше прилагаемая сила (ведь возникающая в противовес ей сила упругости по модулю имеет то же значение). Потому определить степень деформации можно, зная силу упругости (прилагаемое усилие) и наоборот, зная необходимую деформацию, можно вычислить, какое требуется усилие.
Физические основы понятия жесткость/упругость
Сила, воздействуя на пружину, изменяет ее форму. Например, пружины растяжения/сжатия под влиянием внешнего воздействия укорачиваются или удлиняются. Согласно закону Гука (так называется позволяющая рассчитать коэффициент жесткости пружины формула), сила и деформация между собой пропорциональны в пределах упругости конкретного вещества. В противодействие приложенной извне нагрузке возникает сила, такая же по величине и противоположная по знаку, которая направлена на восстановление исходных размеров детали и ее форму.
Природа этой силы упругости – электромагнитная, возникает она как следствие особого взаимодействии между структурными элементами (молекулами и атомами) материала, из которого изготовлена данная деталь. Таким образом, чем жесткость больше, то есть чем труднее упругую деталь растянуть/сжать, тем больше коэффициент упругости. Этот показатель используется, в частности, при выборе определенного материала для изготовления пружин для использования в различных ситуациях.
Особенности расчета жесткости соединений пружин
Важный моментом является расчет нескольких упругих элементов, соединенных последовательно или параллельно.
При параллельном расположении нескольких деталей общая жесткость этой системы определяется простой суммой коэффициентов отдельных комплектующих. Как нетрудно заметить, жесткость системы больше, чем отдельной детали.
При последовательном расположении формула более сложная: величина, обратная суммарной жесткости, равна сумме величин, обратных к жесткости каждой комплектующей. В этом варианте сумма меньше слагаемых.
Используя эти зависимости, легко определиться с правильным выбором упругих комплектующих для конкретного случая.
1.12. Сила упругости. Закон Гука window.top.document.title = «1.12. Сила упругости. Закон Гука»;
При деформации тела возникает сила, которая стремится восстановить прежние размеры и форму тела. Эта сила возникает вследствие электромагнитного взаимодействия между атомами и молекулами вещества. Ее называют силой упругости.
Простейшим видом деформации являются деформации растяжения и сжатия (рис. 1.12.1).
Рисунок 1.12.1.Деформация растяжения (x > 0) и сжатия (x < 0). Внешняя сила |
При малых деформациях (|x| << l) сила упругости пропорциональна деформации тела и направлена в сторону, противоположную направлению перемещения частиц тела при деформации:
Это соотношение выражает экспериментально установленный закон Гука. Коэффициент k называется жесткостью тела. В системе СИ жесткость измеряется в ньютонах на метр (Н/м). Коэффициент жесткости зависит от формы и размеров тела, а также от материала. В физике закон Гука для деформации растяжения или сжатия принято записывать в другой форме. Отношение ε = x / l называется относительной деформацией, а отношение σ = F / S = –Fупр / S, где S – площадь поперечного сечения деформированного тела, называется напряжением. Тогда закон Гука можно сформулировать так: относительная деформация ε пропорциональна напряжению σ:
Коэффициент E в этой формуле называется модулем Юнга. Модуль Юнга зависит только от свойств материала и не зависит от размеров и формы тела. Модуль Юнга различных материалов меняется в широких пределах. Для стали, например, E ≈ 2·1011 Н/м2, а для резины E ≈ 2·106 Н/м2, т. е. на пять порядков меньше.
Закон Гука может быть обобщен и на случай более сложных деформаций. Например, при деформации изгиба упругая сила пропорциональна прогибу стержня, концы которого лежат на двух опорах (рис. 1.12.2).
Рисунок 1.12.2.Деформация изгиба. |

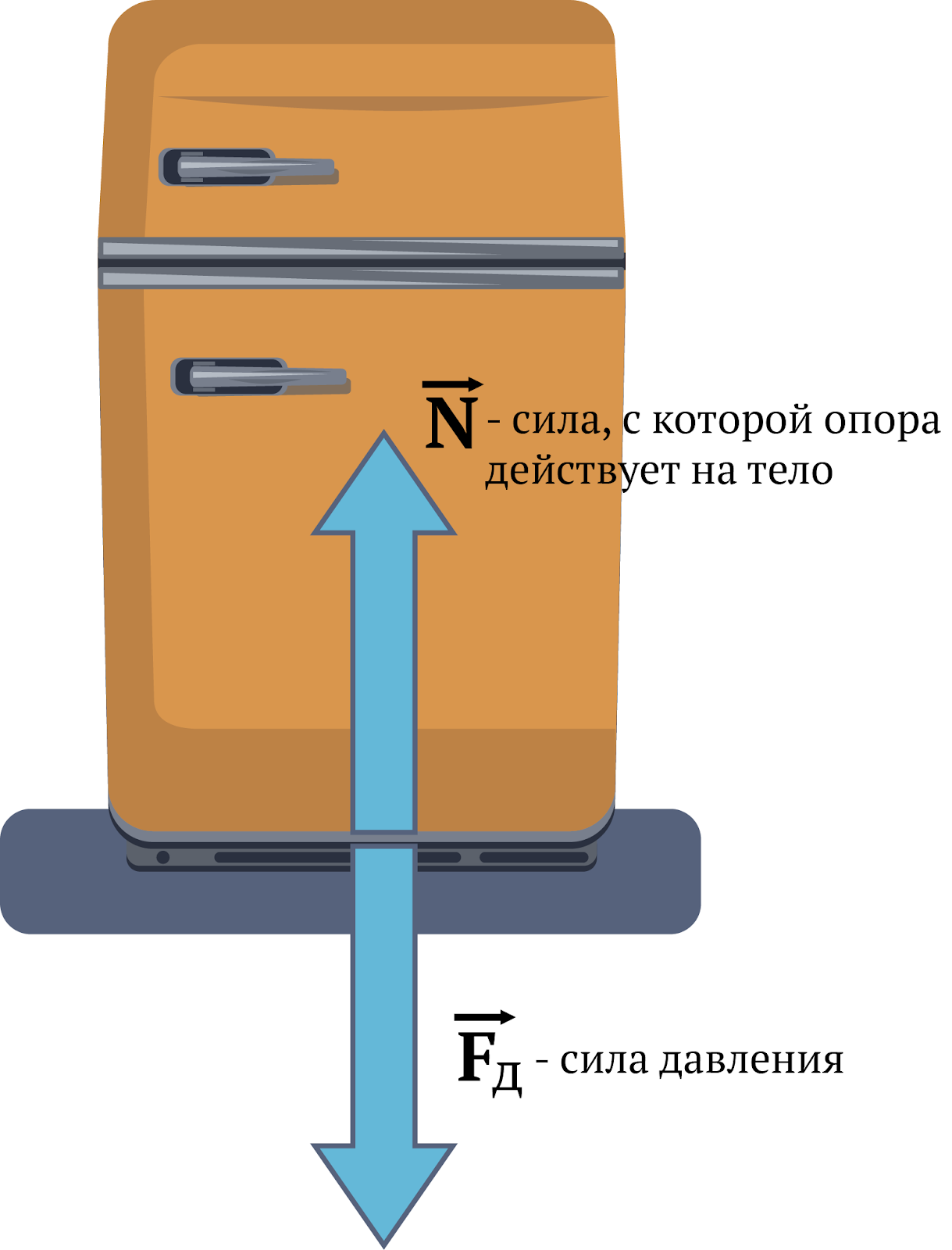

Упругую силу действующую на тело со стороны опоры (или подвеса), называют силой реакции опоры. При соприкосновении тел сила реакции опоры направлена перпендикулярно поверхности соприкосновения. Поэтому ее часто называют силой нормального давления. Если тело лежит на горизонтальном неподвижном столе, сила реакции опоры направлена вертикально вверх и уравновешивает силу тяжести: Сила с которой тело действует на стол, называется .
В технике часто применяются спиралеобразные пружины (рис. 1.12.3). При растяжении или сжатии пружин возникают упругие силы, которые также подчиняются закону Гука. Коэффициент k называют жесткостью пружины. В пределах применимости закона Гука пружины способны сильно изменять свою длину. Поэтому их часто используют для измерения сил. Пружину, растяжение которой проградуировано в единицах силы, называют динамометром. Следует иметь в виду, что при растяжении или сжатии пружины в ее витках возникают сложные деформации кручения и изгиба.
Рисунок 1.12.3.Деформация растяжения пружины. |
В отличие от пружин и некоторых эластичных материалов (резина) деформация растяжения или сжатия упругих стержней (или проволок) подчиняются линейному закону Гука в очень узких пределах. Для металлов относительная деформация ε = x / l не должна превышать 1 %. При больших деформациях возникают необратимые явления (текучесть) и разрушение материала.
Модель. Закон Гука |

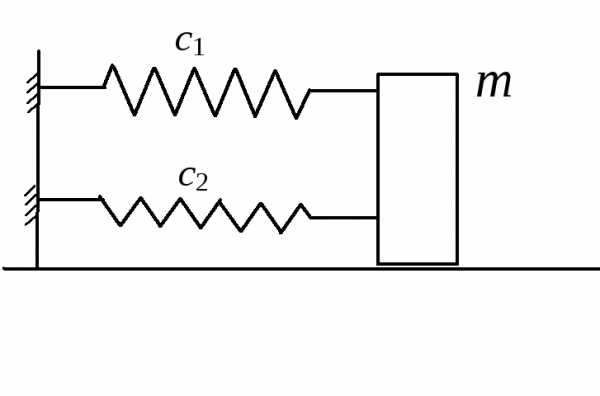

Параллельное соединение пружин
с1с2
. (2.9)
Р
Сила упругости эквивалентной пружины с коэффициентом жесткости с* будет равна сумме сил упругости двух установленных пружин, откуда с учетом (2.9) получаем
,
окончательно
. (2.10)
Последовательное соединение пружин
При последовательном соединении двух пружин, имеющих коэффициенты жесткости с1, с2 (рис. 2.6), смещение тела равно сумме деформаций пружин:
. (2.11)
Рис. 3.6 Последовательное соединение пружин
Сила упругости эквивалентной пружины с коэффициентом жесткости с* будет равна каждой из сил упругости установленных пружин, откуда
,
откуда
Окончательно с учетом (2.11) получаем
. (2.12)
-
-
-
Влияние сопротивления на свободные колебания
-
-
Пусть на точку массы m, совершающую прямолинейное движение, действуют две силы (рис. 2.7):
-
Восстанавливающая сила (сила упругости пружины):
.
-
Сила сопротивления, пропорциональная скорости движения точки (сила сопротивления демпфера): .

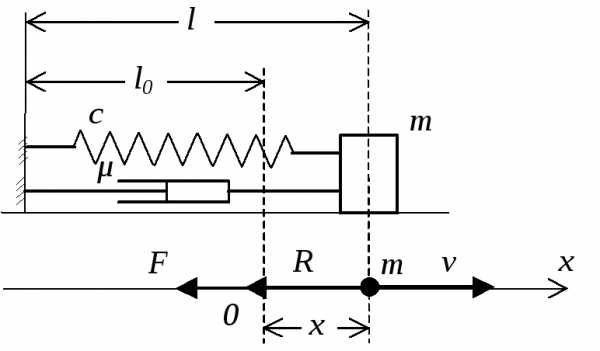

Рис. 2.7 Движение массы с демпфированием
Дифференциальное уравнение движения точки запишется как
,
обозначая
получаем линейное однородное дифференциальное уравнение 2-го порядка с постоянными коэффициентами:
. (2.14)
Характеристическое уравнение имеет вид
, (2.15)
его корни равны
, (2.16)
где – дискриминант.
Как известно из курса высшей математики, общее решение дифференциального уравнения (2.14) существенно зависит от знака дискриминанта , т.е. от соотношения между b и k.
1-й случай (малое сопротивление): b k , D0.
Обозначим , причем k*k. Тогда корни (2.16) характеристического уравнения будут комплексно сопряженными:
,
Общее решение дифференциального уравнения (2.14) в данном случае имеет вид
, (2.17)
это затухающие колебания с частотой k* и периодом
Амплитуда колебаний убывает со временем. Отношение последующей амплитуды к предыдущей называется декрементом затухания:

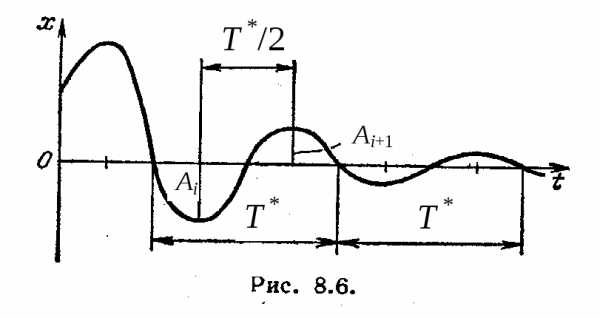

Рис. 2.8 Затухающие колебания
Часто используется также логарифмический декремент
Таким образом, амплитуды образуют геометрическую прогрессию с показателем q, меньшим единицы.
Видим также, что наличие сопротивления приводит к уменьшению частоты колебаний (k*k) и к увеличению их периода (Т*> Т).
2-й случай (граничный): b = k , D=0.
Корни (2.16) характеристического уравнения получаются кратные, , и решение дифференциального уравнения (2.14) приобретает вид
. (2.19)
Поскольку экспонента убывает быстрее, чем растёт линейная функция времени, в зависимости от начальных условий движения получим ту или иную картину затухающего апериодического (т.е. не колебательного) движения (рис.2.9).
3-й случай (большое сопротивление): b > k, D > 0.
В этом случае обозначим >0, и оба корня (2.16) характеристического уравнения будут действительными и отрицательными:
< 0, < 0,
общее решение
. (2.20)

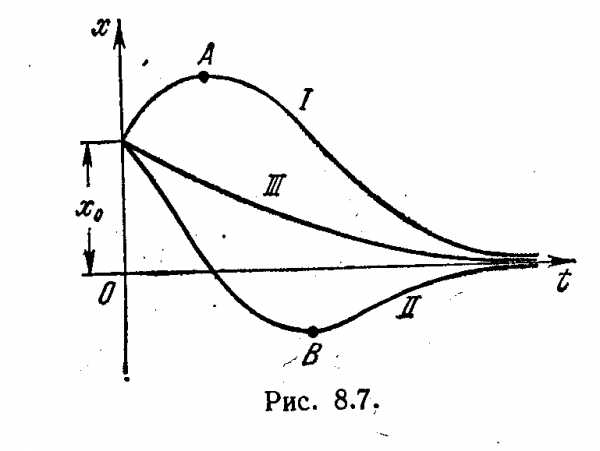

Рис. 2.9 График затухающего апериодического движения
Здесь также получаем затухающие апериодическое движение, графики будут такие же, как и в случае b= k.
Отличия пружин подвески и их маркировка
Основным идентификационным параметром любой пружины служит ее наружный диаметр. Производители не могут его самопроизвольно изменить, так как этот размер определяется конструктивными особенностями самого автомобиля. Все остальные параметры могут быть абсолютно различными. Так производители могут:
- изменить диаметр прута, из которого она изготавливается и даже использовать прут, имеющий диаметр переменного значения;
- изготавливать пружины одинаковой высоты, но различной жесткости;
- изменить межвитковое расстояние и количество витков, сохраняя при этом жесткость.
Статья в тему: Как зарегистрироваться на экзамен в ГИБДД через госуслуги? Поэтому на заводах перед установкой проводят контроль статистической нагрузки. Проводится такая операция следующим образом: измеряют высоту пружины, сжав ее с определенным усилием. Так как для каждой конкретной модели автомобиля высота в сжатом состоянии регламентирована полем допуска, то детали, не попавшие в это поле, выбраковываются.
Пружины, попавшие в границы верхнего поля допуска относят к классу А (длинные), а в категорию В (короткие) попадают те, что имеют высоту в пределах нижнего поля допуска. Далее пружины одного класса маркируют краской, причем цвет маркировки зависит от модели автомобиля, на котором они должны быть установлены.
- Пружины класса А автомобилей ВАЗ маркируют по цвету желтой, белой, коричневой и оранжевой красками.
- Вид В также маркируют по цвету, но зеленой, голубой, синей и черной красками.
Маркировка по цвету наносится на внешнюю сторону витков в виде цветной полоски. Обилие цветов маркировочной краски объясняется тем, что с целью уменьшения влияния коррозии, они подвергают специальному покрытию (хлоркаучуковая эмаль или защитное эпоксидное покрытие), которое также бывает разного цвета (черное, серое, синее, белое, голубое) и определяет как модель автомобиля, так и назначение пружины (передняя или задняя). Причем на заводах, выпускающих различные модели ВАЗ и «Лада», передние элементы окрашены, как правило, в черный цвет. Исключение составляют только пружины с переменным межвитковым расстоянием (шагом) — они окрашиваются в голубой цвет.
Статья в тему: Самостоятельное приготовление электролита для АКБ
Закон Гука
Пружину можно сжимать, растягивать, изгибать или скручивать. В каждом из этих случаев будут возникать силы упругости, стремящиеся вернуть форму и размеры пружины в начальное состояние. Для понимания основных закономерностей будем рассматривать только линейные сжатия и растяжения (вдоль оси х). Для вычисления сил при деформациях изгибов и скручивании требуется применение более сложного математического аппарата.
Рис. 1. Деформации растяжения и сжатия пружины.
Если начальная длина, ненапряженной пружины, равна L, то для малых деформаций выполняется закон Гука, открытый экспериментально:
$ F_уп = − k * Δх $ (1),
где, в формуле силы упругости пружины:
Fуп — сила упругости пружины, Н;
k — коэффициент жесткости пружины, Н/м;
Δх —величина деформации (дельта икс), м.
Величина малых деформаций должна быть намного меньше начальной длины пружины:
$ Δх 0 — растяжение, и Δх
- Сила трения скольжения
- Сила тяжести
- Сила упругости
- Механическое движение
- Равнодействующая сила
- Неравномерное движение
- Взаимодействие тел
- Сила трения покоя
- Единица измерения массы
- Сила трения покоя
- Сила трения качения
- Причины возникновения силы трения
- Ускорение силы тяжести
- Сила упругости пружины
- Равномерное и неравномерное движение
показать все
По многочисленным просьбам теперь можно: сохранять все свои результаты, получать баллы и участвовать в общем рейтинге.
- 1. Юлия Казакова 275
- 2. Миша Дегтярев 261
- 3. Алина Сайбель 140
- 4. Екатерина Онегина 103
- 5. Алина 98
- 6. Марк Абрамов 90
- 7. Алю Миний 87
- 8. Дмитрий Аравин 75
- 9. Ибрагим Мургустов 73
- 10. Надежда Лавренова 72
- 1. Мария Николаевна 12,965
- 2. Лариса Самодурова 12,285
- 3. Liza 11,735
- 4. TorkMen 10,966
- 5. Кристина Волосочева 10,910
- 6. Ekaterina 10,791
- 7. Лиса 10,720
- 8. Юлия Бронникова 10,580
- 9. Влад Лубенков 10,540
- 10. Вячеслав 10,530
Самые активные участники недели:
- 1. Виктория Нойманн — подарочная карта книжного магазина на 500 рублей.
- 2. Bulat Sadykov — подарочная карта книжного магазина на 500 рублей.
- 3. Дарья Волкова — подарочная карта книжного магазина на 500 рублей.
Три счастливчика, которые прошли хотя бы 1 тест:
- 1. Наталья Старостина — подарочная карта книжного магазина на 500 рублей.
- 2. Николай З — подарочная карта книжного магазина на 500 рублей.
- 3. Давид Мельников — подарочная карта книжного магазина на 500 рублей.
Карты электронные(код), они будут отправлены в ближайшие дни сообщением Вконтакте или электронным письмом.
Коэффициент Пуассона — WiKi
Коэффициент Пуассона (обозначается как ν{\displaystyle \nu } или μ{\displaystyle \mu }) — величина отношения относительного поперечного сжатия к относительному продольному растяжению. Этот коэффициент зависит не от размеров тела, а от природы материала, из которого изготовлен образец. Коэффициент Пуассона и модуль Юнга полностью характеризуют упругие свойства изотропного материала. Безразмерен, но может быть указан в относительных единицах: мм/мм, м/м.
Приложим к однородному стержню растягивающие его силы. В результате воздействия таких сил стержень в общем случае окажется деформирован как в продольном, так и в поперечном направлениях.
Пусть l{\displaystyle l} и d{\displaystyle d} длина и поперечный размер образца до деформации, а l′{\displaystyle l^{\prime }} и d′{\displaystyle d^{\prime }} — длина и поперечный размер образца после деформации. Тогда продольным удлинением называют величину, равную (l′−l){\displaystyle (l^{\prime }-l)} , а поперечным сжатием — величину, равную −(d′−d){\displaystyle -(d^{\prime }-d)} . Если (l′−l){\displaystyle (l^{\prime }-l)} обозначить как Δl{\displaystyle \Delta l} , а (d′−d){\displaystyle (d^{\prime }-d)} как Δd{\displaystyle \Delta d} , то относительное продольное удлинение будет равно величине Δll{\displaystyle {\frac {\Delta l}{l}}} , а относительное поперечное сжатие — величине −Δdd{\displaystyle -{\frac {\Delta d}{d}}} . Тогда в принятых обозначениях коэффициент Пуассона μ{\displaystyle \mu } имеет вид:
Обычно при приложении к стержню растягивающих усилий он удлиняется в продольном направлении и сокращается в поперечных направлениях. Таким образом, в подобных случаях выполнятся Δll>0{\displaystyle {\frac {\Delta l}{l}}>0} и Δdd<0{\displaystyle {\frac {\Delta d}{d}}<0} , так что коэффициент Пуассона положителен. Как показывает опыт, при сжатии коэффициент Пуассона имеет то же значение, что и при растяжении.
Для абсолютно хрупких материалов коэффициент Пуассона равен 0, для абсолютно несжимаемых — 0,5. Для большинства сталей этот коэффициент лежит в районе 0,3, для резины он равен приблизительно 0,5.
Существуют также материалы (преимущественно полимеры), у которых коэффициент Пуассона отрицателен, такие материалы называют ауксетиками. Это значит, что при приложении растягивающего усилия поперечное сечение тела увеличивается.
К примеру, бумага из однослойных нанотрубок имеет положительный коэффициент Пуассона, а по мере увеличения доли многослойных нанотрубок наблюдается резкий переход к отрицательному значению −0,20.
Отрицательным коэффициентом Пуассона обладают многие анизотропные кристаллы, так как коэффициент Пуассона для таких материалов зависит от угла ориентации кристаллической структуры относительно оси растяжения. Отрицательный коэффициент обнаруживается у таких материалов, как литий (минимальное значение равно −0.54), натрий (−0.44), калий (−0.42), кальций (−0.27), медь (−0.13) и других. 67 % кубических кристаллов из таблицы Менделеева имеют отрицательный коэффициент Пуассона.
Формулы и способы расчета пружин из стали круглого сечения по ГОСТ 13765

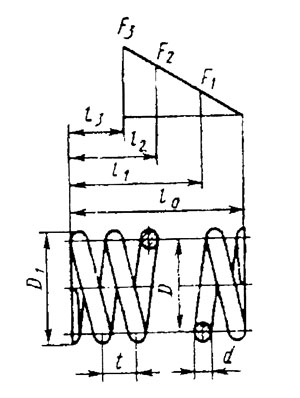

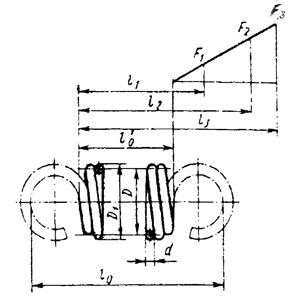

Пружина сжатия Пружина растяжения
Наименование параметра | Обозначение | Расчетные формулы и значения | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сила пружины при предварительной деформации, Н | F 1 | Принимается в зависимости от нагрузки пружины | ||||||||||||||
Сила пружины при рабочей деформации (соответствует наибольшему принудительному перемещению подвижного звена в механизме), Н | F 3 | Принимается в зависимости от нагрузки пружины | ||||||||||||||
Рабочий ход пружины, мм | h | Принимается в зависимости от нагрузки пружины | ||||||||||||||
Наибольшая скорость перемещения подвижного конца пружины при нагружении или разгрузке, м/с | v max | Принимается в зависимости от нагрузки пружины | ||||||||||||||
Выносливость пружины, число циклов до разрушения | N F | Принимается в зависимости от нагрузки пружины | ||||||||||||||
Наружный диаметр пружины, мм | D 1 | Предварительно принимаются с учетом конструкции узла. Уточняются по таблицам ГОСТ 13766…ГОСТ 13776 | ||||||||||||||
Относительный инерционный зазор пружины сжатия. Для пружин растяжения служит ограничением максимальной деформации | δ |
δ = 1 — F 2 / F 3 (1) Для пружин сжатия классов I и II δ = 0,05 — 0,25 для пружин растяжения δ = 0,05 — 0,10 для одножильных пружин класса III δ = 0,10 — 0,40 для трехжильных класса III δ = 0,15 — 0,40 |
||||||||||||||
Сила пружины при максимальной деформации, Н | F 3 |
Уточняется по таблицам ГОСТ 13766 ÷ ГОСТ 13776 |
||||||||||||||
Сила предварительного напряжения (при навивке из холоднотянутой и термообработанной проволоки), Н | F | (0,1 ÷ 0,25) F 3 | ||||||||||||||
Диаметр проволоки, мм | d | Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776 | ||||||||||||||
Диаметр трехжильного троса, мм | d 1 | Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776 | ||||||||||||||
Жесткость одного витка пружины, Н/мм | c 1 | Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776 | ||||||||||||||
Максимальная деформация одного витка пружины, мм | s’ (при F = 0) s» (при F > 0) |
Выбирается по таблицам ГОСТ 13764 ÷ ГОСТ 13776 | ||||||||||||||
Максимальное касательное напряжение пружины, МПа | τ 3 |
Для трехжильных пружин |
||||||||||||||
Критическая скорость пружины сжатия, м/с | v k |
Для трехжильных пружин |
||||||||||||||
Модуль сдвига, МПа | G | Для пружинной сталиG = 7,85 х 104 | ||||||||||||||
Динамическая (гравитационная) плотность материала, Н • с2/м4 | ρ |
ρ = γ / g, где g — ускорение свободного падения, м/с2 γ — удельный вес, Н/м3 Для пружинной стали ρ = 8•103 |
||||||||||||||
Жесткость пружины, Н/мм | с |
Для пружин с предварительным напряжением Для трехжильных пружин |
||||||||||||||
Число рабочих витков пружины | n | |||||||||||||||
Полное число витков пружины | n 1 |
где n2 — число опорных витков |
||||||||||||||
Средний диаметр пружины, мм | D |
Для трехжильных пружин |
||||||||||||||
Индекс пружины | i |
Для трехжильных пружин Рекомендуется назначать от 4 до 12 |
||||||||||||||
Коэффициент расплющивания троса в трехжильной пружине, учитывающий увеличение сечения витка вдоль оси пружины после навивки | Δ | Для трехжильного троса с углом свивки β = 24° определяется по таблице
|
||||||||||||||
Предварительная деформация пружины, мм | s 1 | |||||||||||||||
Рабочая деформация пружины, мм | s 2 | |||||||||||||||
Максимальная деформация пружины, мм | s 3 | |||||||||||||||
Длина пружины при максимальной деформации, мм | l 3 |
где n3 — число обработанных витков Для трехжильных пружин Для пружин растяжения с зацепами |
||||||||||||||
Длина пружины в свободном состоянии, мм | l | |||||||||||||||
Длина пружины растяжения без зацепов в свободном состоянии, мм | l’ | |||||||||||||||
Длина пружины при предварительной деформации, мм | l 1 |
Для пружин растяжения |
||||||||||||||
Длина пружины при рабочей деформации, мм | l 2 |
Для пружин растяжения |
||||||||||||||
Шаг пружины в свободном состоянии, мм | t |
Для трехжильных пружин Для пружин растяжения |
||||||||||||||
Напряжение в пружине при предварительной деформации, МПа | τ 1 | |||||||||||||||
Напряжение в пружине при рабочей деформации, МПа | τ 2 | |||||||||||||||
Коэффициент, учитывающий кривизну витка пружины | k |
Для трехжильных пружин |
||||||||||||||
Длина развернутой пружины (для пружин растяжения без зацепов), мм | l | |||||||||||||||
Масса пружины (для пружин растяжения без зацепов), кг | m | |||||||||||||||
Объем, занимаемый пружиной (без учета зацепов пружины), мм 3 | V | |||||||||||||||
Зазор между концом опорного витка и соседним рабочим витком пружины сжатия, мм | λ | Устанавливается в зависимости от формы опорного витка | ||||||||||||||
Внутренний диаметр пружины, мм | D 2 | |||||||||||||||
Временное сопротивление проволоки при растяжении, МПа | R m | Устанавливается при испытаниях проволоки или по ГОСТ 9389 и ГОСТ 1071 | ||||||||||||||
Максимальная энергия, накапливаемая пружиной, или работа деформации, мДж | Для пружин сжатия и растяжения без предварительного напряжения
Для пружин растяжения с предварительным напряжением |
Физика
Закон Гука
Пока пружины не растянуты или сжимаются сверх предела упругости , большинство пружин подчиняются закону Гука, который гласит, что сила, с которой пружина отталкивает, линейно пропорциональна расстоянию от ее равновесной длины:
- Fзнак равно-kИкс, {\ Displaystyle F = -kx, \}
где
- x — вектор смещения — расстояние и направление, в котором пружина деформируется относительно ее равновесной длины.
- F — результирующий вектор силы — величина и направление возвращающей силы, оказываемой пружиной.
- K представляет собой скорость , пружины или силовая константа пружины, константа , которая зависит от материала и конструкции весной в. Отрицательный знак указывает на то, что сила, которую оказывает пружина, находится в направлении, противоположном ее смещению.
Винтовые пружины и другие обычные пружины обычно подчиняются закону Гука. Есть полезные пружины, которые этого не делают: пружины, основанные на изгибе балки, могут, например, создавать силы, которые нелинейно изменяются с перемещением.
Конические пружины , изготовленные с постоянным шагом (толщиной проволоки), имеют переменную скорость. Однако можно сделать коническую пружину постоянной жесткостью, создав пружину с переменным шагом. Больший шаг катушек большего диаметра и меньший шаг катушек меньшего диаметра заставляет пружину сжиматься или растягиваться с одинаковой скоростью при деформации.
Простые гармонические колебания
Поскольку сила равна массе m , умноженной на ускорение a , уравнение силы для пружины, подчиняющейся закону Гука, выглядит так:
- Fзнак равнома⇒-kИксзнак равнома.{\ Displaystyle F = ma \ quad \ Rightarrow \ quad -kx = ma. \,}
Смещение x как функция времени. Время, которое проходит между пиками, называется периодом .
Масса пружины мала по сравнению с массой присоединенной массы и не учитывается. Поскольку ускорение — это просто вторая производная от x по времени,
- -kИксзнак равномd2Иксdт2.{\ displaystyle -kx = m {\ frac {d ^ {2} x} {dt ^ {2}}}. \,}
Это линейное дифференциальное уравнение второго порядка для смещения как функции времени. Перестановка:
Икс{\ displaystyle x}
- d2Иксdт2+kмИксзнак равно,{\ displaystyle {\ frac {d ^ {2} x} {dt ^ {2}}} + {\ frac {k} {m}} x = 0, \,}
решение которого является суммой синуса и косинуса :
- Икс(т)знак равноАгрех(тkм)+Bпотому что(тkм).{\ displaystyle x (t) = A \ sin \ left (t {\ sqrt {\ frac {k} {m}}} \ right) + B \ cos \ left (t {\ sqrt {\ frac {k} { m}}} \ right). \,}
А{\ displaystyle A}и являются произвольными константами, которые можно найти, рассматривая начальное смещение и скорость массы. График этой функции с (нулевое начальное положение с некоторой положительной начальной скоростью) отображается на изображении справа.
B{\ displaystyle B}Bзнак равно{\ displaystyle B = 0}
