Устройство, схема и принцип работы автомобильного аккумулятора

Принцип действия аккумуляторов

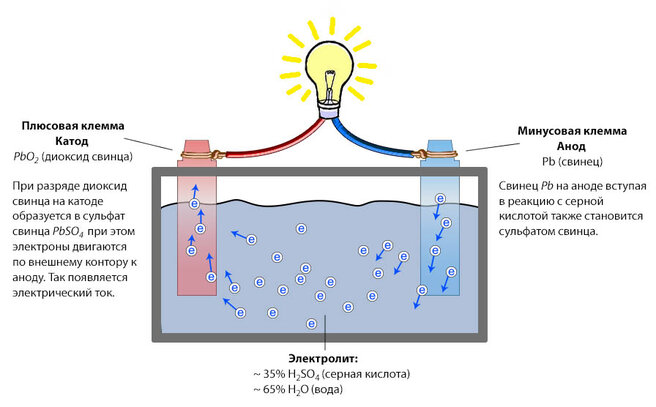

Принцип действия аккумулятора основан на образовании разности потенциалов между двумя электродами, погруженными электролит. При подключении нагрузки (электротехнических устройств) к клеммам аккумулятора в реакцию вступают электролит и активные элементы электродов. Происходит процесс перемещения электронов, который, по сути, и является электротоком.

При разряде аккумулятора (подключении нагрузки) губчатый свинец анода выделяет положительные двухвалентные ионы свинца в электролит. Избыточные электроны перемещаются по внешней замкнутой электрической цепи к катоду, где происходит восстановление четырехвалентных ионов свинца до двухвалентных.

Ионы кислорода от диоксида свинца катода и ионы водорода из электролита соединяются, образуя молекулы воды. Поэтому плотность электролита понижается.

При заряде происходят обратные реакции. Под воздействием внешнего напряжения ионы двухвалентного свинца положительного электрода отдают по два электрона и окисляются в четырехвалентные. Эти электроны движутся к аноду и нейтрализуют ионы двухвалентного свинца, восстанавливая губчатый свинец. На катоде, путем промежуточных реакций, снова образуется двуокись свинца.

Из видео Вы сможете более подробно узнать, как работает аккумулятор.

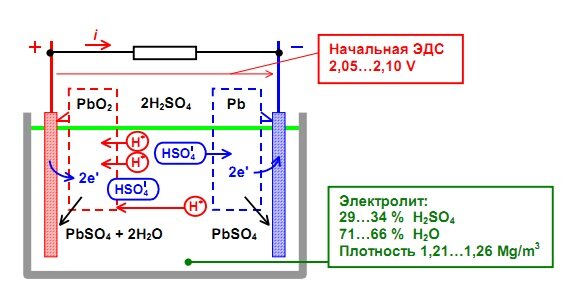

Принцип работы свинцовых аккумуляторов

Работают на реакции диоксида свинца и свинца, которая происходит в растворе серной кислоты.

Когда к электродам подключаются потребители энергии, стартует химическая реакция. Оксид свинца вступает в реакцию с серной кислотой, а свинец окисляется. Вообще, в аккумуляторе происходит шесть десятков разных химических реакций, но важны только две. Когда происходит разрядка аккумулятора, диоксид свинца восстанавливается на катоде, а на аноде происходит окисление свинца. Когда аккумулятор заряжают, происходит обратная реакция. Говоря простыми словами, все происходит ровно наоборот.

Когда аккумулятор заряжают, происходит расход раствора серной кислоты, из которого выделяется вода (так как она легче), а плотность электролита, соответственно, снижается (при зарядке опять же происходит обратный процесс). При этом кислород и водород могут выделяться из электролита в виде пузырьков, что называют «кипением».

Это не только крайне нежелательное явление, но и опасное сразу по двум причинам:

  • Вода расходуется, плотность электролита повышается;
  • Существует определенный риск взрыва газов.

Потери воды можно возместить доливкой новой (используют исключительно дистиллированную воду без каких-либо примесей), а при заряде снижают зарядный ток (если в самом аккумуляторе повышается напряжение). Отметим, что не у всех свинцово-кислотных аккумуляторов предусмотрена возможность доливки воды, что делает их по сути расходным устройством, так как возместить потери (которые будут в любом случае) невозможно. Конечно, если не пытаться вскрыть его самостоятельно, что делать не рекомендуется.

Утилизация свинцовых аккумуляторов

Многие в детстве выплавляли свинец из решеток разобранных аккумуляторов, которые валялись везде. Но соединения свинца токсичны, такой АКБ нельзя просто выкинуть на свалку или хранить на своем участке или в гараже и уже тем более дома. Это может привести к серьезным проблемам со здоровьем. На предприятиях, которые занимаются их переработкой, процесс выглядит следующим образом:

  • Нейтрализация электролита;
  • Разбор корпуса и дробление его на части;
  • Разделение металлических и пластиковых элементов;
  • С помощью химических соединений нейтрализуют остатки серной кислоты;
  • Металл переплавляют.

Влияние холода на Lithium-ion электронакопители разных производителей и моделей (результаты одного теста)

Я предлагаю вам интересный эксперимент, который показывает, что литий-ионные источники питания весьма разнятся по последствиям воздействия на них низких температур. Даже если батареи имеют схожие характеристики, при морозе их работоспособность будет отличаться в значительной степени.

Для тестирования были выбраны семь Li-ion накопителей энергии формата 18650:

  • Samsung моделей 30Q и 25R;
  • LG моделей HE2, HE и HG2;
  • Sony VTC5;
  • Sanyo NSX.

Приведённые выше модели АКБ являются наиболее распространёнными и доступными. Они могут выдерживать постоянный ток разряда до 20 A. Эти батареи можно обнаружить на электрифицированных средствах передвижения, в аккумуляторном инструменте, портативных источниках энергии, а также электронных сигаретах.

Тесты осуществлялись при температуре -24 градуса. Ток разряда — 10 A. В процессе тестирования элементы не извлекались из морозилки.

Результаты замеров

Все источники энергии проявили активность, однако с очень разными результатами.

Ниже приведён график разряда накопителей при комнатной температуре и при температуре -24 градуса:

При увеличении графика можно наблюдать, что накопители отличаются по своему поведению в значительной степени. У Samsung 30Q напряжение опустилось до критических показателей, а кривая LG HG2 пребывает в штатном диапазоне напряжений.

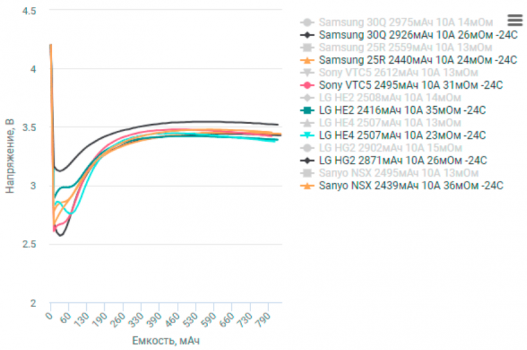

Разряд литий-ионных батарей при температуре -24 градуса:

Что мы можем наблюдать на данном графике? Ничего хорошего для Samsung 30Q. Напряжение батарейки просело до минимально дозволенного, а из этого следует, что девайс на котором установлены элементы Samsung 30Q, в сильный мороз с большой вероятностью не запустится.

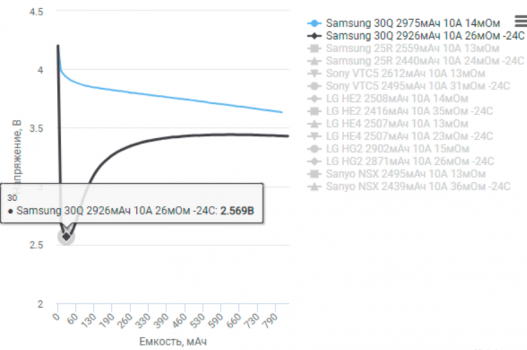

Разряд Samsung 30Q при температуре -24 градуса:

Как изменяется напряжение источников энергии на морозе

Батарейки целые сутки находились в морозилке при температуре -24 градуса. При замерах, изделия из места заморозки не извлекались.

Номинальное напряжение накопителей — 3,6 V, предел рабочих напряжений — 2,5-4,2 V. Как правило, электроника адекватно функционирует в пределе напряжений 2,7-4,2 V. Осветительные приборы и другие не слишком требовательные девайсы могут выполнять свои прямые обязанности и в более широком диапазоне — 2,5-4,35 V.

Результаты замеров:

  • Samsung 30Q — 2,68 V;
  • Samsung 25R — 2,78 V;
  • Sony VTC5 — 2,6 V;
  • LG HE2 — 2,89 V;
  • LG HE4 — 2,82 V;
  • LG HG2 — 3,16 V;
  • Sanyo NSX — 2,67 V.

Как видим, напряжение на всех АКБ превышает напряжение разряда. У LG HG2 оно приближено к номинальному. У Samsung 25R, LG HE2 и LG HE4 — скромнее номинального, но в то же время, его хватает для запуска большинства гаджетов. А вот и неудачники: Samsung 30Q, Sony, а также Sanyo — у них напряжение приближено к нижней черте диапазона. Весьма вероятно, что гаджет обслуживаемый данными элементами не заработает, а индикатор уровня заряда продемонстрирует полный разряд батареи.

Влияние мороза на время функционирования АКБ

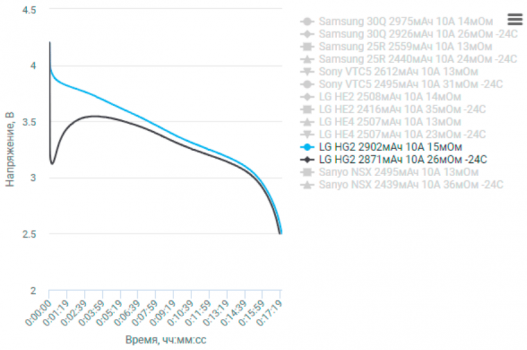

График демонстрирует, что продолжительность функционирования батарейки LG HG2 при минусе и при домашней температуре — идентичная:

Делаем выводы по эксперименту

1. Литий-ионные источники энергии весьма разнятся между собой. Вроде бы и характеристики у них одинаковые, а вот на морозе они показывают себя по-разному.

2. Снижение эффективности функционирования при минусовых температурах — это не «заслуга» самой литий-ионной технологии. Здесь имеет место специфика отдельно взятой модели электронакопителя.

3. Для минусовой температуры вполне удачным вариантом будут электробатареи LG HG2.

4. На переохлаждённых источниках питания напряжение растёт первые 50-100 секунд. Почему так происходит? Тут всё просто: разряжаясь АКБ производят тепло и таким образом создают себе обогрев. Кроме того, батареи могут получать дополнительное тепло от электронных схем, находящихся в едином корпусе с ними.

5. Не нужно сразу выжимать из промёрзшего электронакопителя полную мощность. Выгоднее будет дать ему повысить температуру на средней мощности.

Типы источников тока

АКБ различаются по своему предназначению, характеристикам, тому как устроен аккумулятор и материалам, используемым при их изготовлении. На сегодняшний день в мире производится более трёх десятков типов различных аккумуляторов, основное различие между которыми заключается в химическом составе электродов, а также используемым видом электролита. Так, к примеру, в группу литий-ионных аккумуляторов входит двенадцать различных моделей. Наиболее популярными из всех производимых являются следующие типы:

  • свинцово-кислотные;
  • литиевые;
  • никель-кадмиевые.

Рекомендуем: Типы аккумуляторов и их отличия друг от друга

На них приходится значительная часть рынка элементов питания. Для лучшего представления о том, из каких материалов могут изготавливаться современные аккумуляторы стоит привести их полный список:

  • железо;
  • свинец;
  • титан;
  • литий;
  • кадмий;
  • кобальт;
  • никель;
  • цинк;
  • ванадий;
  • серебро;
  • алюминий;
  • целый ряд прочих металлов, которые, правда, используются крайне редко.

Применение при производстве различных материалов оказывает значительное влияние на итоговые эксплуатационные показатели и, как следствие, на область возможного использования. Например, литий-ионные АКБ часто устанавливаются в мобильные компьютеры и другие гаджеты.

Что такое автомобильный аккумулятор и его назначение?

Автомобильный аккумулятор представляет собой разновидность электрической АКБ. Применяется на автомобильных и мотоциклетных транспортных средствах. Назначение аккумулятора заключается в запуске двигателя, а также выполнении функций источника питания в бортовой сети машины при заглушенном моторе. Автомобильный аккумулятор также выступает в роли стабилизатора напряжения бортовой сети транспортного средства.

Наиболее распространенными являются АКБ с номинальным напряжением 12 вольт. Их можно встретить на легковых автомобилях, микроавтобусах, легких и средних грузовиках. Аккумуляторы с напряжением 6 вольт применяются на мотоциклетной технике. А батареи с напряжением 24 вольта эксплуатируются на тяжелых грузовиках, специальной и военной технике.

Номинальное напряжение, В Вид транспортного средства
Номинальное напряжение, В Вид транспортного средства
6 мопеды, квадроциклы, скутеры и т.п.
12 легковые автомобили, мотоциклы
24 грузовые автомобили, спецтехника

Термин в автомобильной тематике

АКБ в технической сфере — это автомобильная аккумуляторная батарея. Без этого устройства не обходится ни одна из современных моделей автомобилей. Это одна из главных составляющих любого автотранспорта.

Без аккумулятора ничего в машине попросту не будет работать, поскольку не будет получать необходимую энергию. Даже сам двигатель не запустится без АКБ.

Маркировка аккумуляторов

Различные компании, выпускающие автомобильные аккумуляторные батареи, занимаясь маркировкой своей продукции, стремятся к тому, чтобы донести до покупателя всю самую важную информацию.

Обязательно указывается:

  1. Название завода, на котором велось производство.
  2. Минимальное напряжение, выраженное в вольтах.
  3. Емкость батареи. Ведь это тоже одна из самых важных характеристик, и именно на нее опираются многие автомобилисты, пришедшие в магазин за автозапчастями.
  4. Символы, означающие тип аккумулятора по международным стандартам.
  5. Количество банок. Эту информация также важна для автомобилиста.
  6. Во избежание неправильного подключения проводов обязательно должны быть обозначены положительная и отрицательная клеммы. Ведь если подключить провода неправильно, то вся электроника в автомобиле мгновенно выйдет из строя или даже вовсе загорится.

У каждого типа аккумуляторных батарей имеются свои характерные особенности, и поэтому условия транспортировки и эксплуатации могут отличаться. Следовательно, о том, как стоит перевозить и использовать аккумулятор, автомобилист должен знать уже заранее — перед покупкой.

Типы автомобильных батарей

Поскольку батареи отличаются своими свойствами, они подразделяются на несколько типов. К наиболее важным характеристикам аккумуляторов относятся их размер, ширина клемм, емкость, напряжение.

Что касается размеров, то выпускаемые сегодня батареи, имеющие в подавляющем большинстве случаев прямоугольную форму, могут иметь разные ширину, длину и высоту. Наиболее существенные различия в этом плане наблюдаются между европейскими и азиатскими батареями.

Емкость, которая обычно обозначена на аккумуляторе, указывает на то, каким током устройство будет разряжаться до конечного напряжения. При этом напряжение в современных аккумуляторных батареях может составлять либо 6 вольт, либо 12 вольт, либо 24 вольт.

Чаще всего в легковых автомобилях сейчас применяются аккумуляторы с напряжением 12 вольт. Этого вполне достаточно для того, чтобы питать энергией всю электронику, находящуюся в машине. А что касается двух других типов аккумуляторов, напряжение которых 6 вольт и 24 вольт, то первые устанавливаются обычно на мотоциклах, а последние — на общественном транспорте и на грузовиках с дизельным двигателем.

Виды и типы автомобильных аккумуляторов

Традиционная аккумуляторная батарея со свинцовыми пластинами и раствором серной кислоты в качестве электролита относится к классу свинцово-кислотных или WET («мокрых» в зарубежной терминологии) аккумуляторов. В автомобилях такой тип аккумуляторов используется давно и пережил уже несколько этапов эволюции, связанных с трудоёмкостью технического обслуживания.

Дело в том, что в процессе циклов заряда и разряда происходит образование дополнительного количества воды, которая испаряясь, меняет плотность электролита. Кроме того химическая реакция в электролите сопровождается не только образованием сульфата свинца и воды, но и выделением газов (водорода и кислорода) и образованием паров самого электролита.

Особенно активно процесс газообразования происходит во время интенсивной езды и заряда аккумулятора большими токами – тогда говорят что АКБ «кипит».

Испарение части электролита не только меняет плотность, но и оголяет верхнюю часть пластин, ухудшая эффективность работы аккумулятора и его долговечность. Вот почему ещё в недалёком прошлом свинцово-кислотные аккумуляторы помимо контроля над уровнем заряда требовали постоянной проверки плотности и уровня электролита, а периодическое обслуживание являлось неотъемлемой частью эксплуатации.

Помимо сульфатации и испарения электролита у аккумуляторов этого типа материал пластин взаимодействует с водой, образуя окислы свинца – источники коррозии и постепенного разрушения пластин.

Совершенствование аккумуляторов предусматривало в первую очередь снижение отрицательного эффекта от этих трёх факторов, а основные пути решения проблем – в применении новых материалов.

Так, использование сурьмы для увеличения долговечности пластин было известно давно. Современные технологии позволили уменьшить процентное содержание этого элемента и за счёт этого добиться заметного снижения интенсивности «кипения». Время на обслуживание батарей значительно сокращается, и их уже называют малообслуживаемыми.

Следующий шаг к совершенствованию автомобильных аккумуляторов – использование в свинцовом сплаве кальция – позволил еще больше снизить интенсивность газообразования и повысить напряжение саморазряда. Теперь аккумуляторы можно было дольше хранить в разряженном состоянии, а процесс выкипания электролита стал играть настолько несущественную роль, что аккумуляторы перешли в класс необслуживаемые (хотя это не совсем так: зарядка АКБ – это одна из операций обслуживания).

«Необслуживаемые» аккумуляторы для легковых автомобилей уже почти не выпускаются. А вот «малообслуживаемые» (иногда их причисляют к «необслуживаемым») вполне разумно использовать на тех машинах (особенно с пробегом), в которых бортовая сеть нестабильна: эти АКБ устойчивы к перепадам нагрузки.

Промежуточное положение между малосурьмянистыми и кальциевыми аккумуляторами занимают гибридные АКБ. В них пластины положительных электродов выполняют с малым содержанием сурьмы, а отрицательные содержат кальций. Такое решение позволяет сочетать в какой-то степени достоинства обоих вариантов, но, увы, и недостатки тоже. Дело в том, что «кальциевые» аккумуляторы как раз чувствительны к перепадам бортовой сети.

Следующими важными шагами в совершенствовании автомобильных аккумуляторов стали конструкторско-технологические решения, обеспечившие переход электролита из жидкого состояния в гелеобразное. Аккумуляторы, изготовленные по технологии, предусматривающей в качестве электролита гель, а не жидкость стали называть гелевыми.

Применение геля позволило решить сразу несколько задач:

  • безопасности – раствор серной кислоты чрезвычайно опасен и для человека и для окружающей среды, а вероятность утечек существует всегда;
  • ориентации – гелеобразное состояние позволяет эксплуатировать аккумулятор под любым наклоном линии горизонта – электролит в нём надёжно зафиксирован;
  • вибростойкости – гелиевому наполнителю не страшна тряска на ухабах – он закреплён по отношению к электродным пластинам, исключается вероятность оголения части поверхности электрода.

Одной из разновидностей гелевых (хотя по этому поводу идут терминологические споры) стали AGM аккумуляторы (AGM – аббревиатура Absorbent Glass Mat – абсорбирующий стекломатериал), названные так по соответствующей технологии. Особенность AGM в том, что между пластинами находится специальный пористый материал, удерживающий электролит и дополнительно предохраняющий пластины от осыпания.

Аккумуляторы, в которых в качестве электролита используется загущённая до консистенции геля жидкость, в легковых автомобилях не применяются.

Что такое АКБ в машине?

Расшифровка АКБ в зависимости от сферы деятельности может иметь несколько обозначений. Но если речь идет о технике, то это не что иное, как сокращенное название аккумулятора. Более точная расшифровка АКБ — это аккумуляторная батарея. В еще более конкретном плане, когда в качестве технике имеется в виду автомобиль, то данное обозначение можно смело расшифровать как автомобильная аккумуляторная батарея.

Аккумулятор представляет собой обратимый электрохимический источник тока. Другими словами, АКБ – это устройство, предназначенное для сбора и последующего извлечения из него электричества. А каждая фаза его работы связана с химическими реакциями, происходящими внутри корпуса батареи.

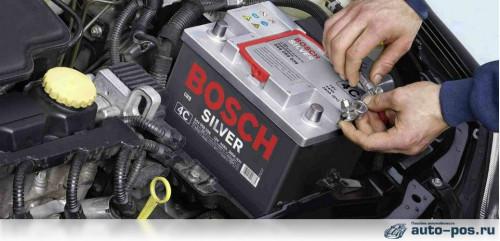

Правила установки АКБ в машину

Перед установкой аккумулятора рекомендуется всегда очищать клеммы и основание крепления АКБ теплой водой. Сам монтаж должен обеспечивать устойчивую и надежную фиксацию аккумулятора, чтобы во время движения или возможного столкновения это не представляло угрозы для путешественников.

После успешной установки АКБ в машину, а также клемм на наконечники полюсов, зажимы следует смазать чистым, не содержащим кислоты вазелином или предназначенной для этих целей смазкой. Это поможет избежать появления коррозии на контактах, а также других проблем.

В случае некоторых автомобилей при замене аккумулятора не забудьте обеспечить систему альтернативным источником питания. Поскольку в электронике некоторых машин при слишком длительном отключении от питания могут произойти некоторые изменения, которые приведут к затруднению последующего запуска двигателя.

Смена полярности аккумулятора

Алгоритм переполюсовки АКБ:

  • разрядить аккумуляторную батарею в «0» — повесить на клемму какую-нибудь нагрузку;
  • минусовой провод переподключить к плюсовой клемме, а плюсовой к минусовому;
  • зарядить АКБ;

Перед началом зарядки рекомендуют дать высокий ток — обычно достаточно 10% от емкости устройства.

Эта процедура чревата последствиями. Особенно в том случае, если аккумуляторная батарея не отличается высоким качеством. В дешевых устройствах используют очень тонкие свинцовые и диоксидные пластины. Их толщина чуть больше фольги. Они не выдержат сульфатацию, разрушатся. Не стоит проводить переполюсовку без проверки характеристик АКБ, если он уже эксплуатировался. Нужно проверить не мутный ли электролит внутри отсеков, нет ли замкнутых банок, достаточная ли плотность у устройства. Если есть хоть какие-то проблемы с батареей, то она не выдержит процедуру. Поэтому чтобы не тратить средства и не подвергать себя, авто опасности, разумнее разобраться с понятием полярность батарей, покупать те, которые рекомендованы производителем автомобиля.

Что нужно знать про АКБ

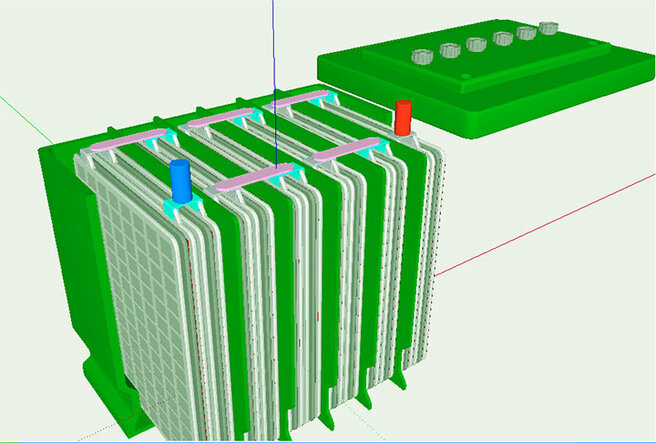

Аккумулятор – это контейнер который состоит из шести отдельных секций. Каждая отдельная секция представляет собой отдельный источник питания (вырабатывает каждая секция около 2,1 В), внутри секции находятся две пластины (сделаны из свинца), положительная и отрицательная, отделенные друг от друга.

Масса аккумулятора состоит из: веса электролита, свинцовых пластин и соединений, и составляет примерно 16-17 кг.

В свинцовые пластины добавляют сурьму (для увеличения прочности пластин), но к сожалению наличие сурьмы ведет к выкипанию воды из электролита, из-за чего почти во все типы аккумуляторов надо доливать воду. Благодаря прогрессу количество сурьмы в пластинах удалось уменьшить, что привело к появлению малообслуживаемых и гибридных аккумуляторов.

Сама работа аккумулятора очень проста. На положительном электроде нанесена двуокись свинца (цвет темно-коричневый), на отрицательном – губчатый свинец (серого цвета), внутрь залит электролит – водный раствор серной кислоты. При начале работы (разрядка) активная масса отрицательного электрода превращается в сульфат цинка и отдает в электрическую цепь два электрона, активная масса положительного электрода также преобразуется в сульфат цинка, и принимает из электрической цепи два электрона.

Для преобразования в сульфат цинка, как положительного, так и отрицательного электрода, тратится серная кислота — уменьшается массовая доля электролита. При зарядке, все наоборот, а также идет образование серной кислоты и увеличивается массовая доля электролита.

Аккумуляторные батареи делятся на четыре типа: обслуживаемые, малообслуживаемые, гибридные и необслуживаемые (как выбрать аккумулятор для авто). Обсудим каждую по отдельности:

Обслуживаемые – найти такие трудно, но возможно. По сравнению с другими у них очень много недостатков и мало плюсов, а именно: довольно-таки дорогая стоимость, эбонитовый корпус (очень хрупкий), сверху они заливаются мастикой, которая из-за перепадов температуры и загрязнения теряет свои изоляционные свойства (аккумулятор самопроизвольно разряжается, и очень быстро). Из плюсов можно отметить возможность замены блока пластин. Из минусов — с мастики надо регулярно сдувать (убирать) грязь и часто надо доливать воду, примерно каждые 5-7 тыс.км.

Малообслуживаемые – представлены очень широко, цены на них варьируются, от очень дешевых до дорогих, корпус пластиковый и очень надежный, воду надо заливать примерно каждые 20-30 тыс.км.

Гибридные – относятся к малообслуживаемым, за некоторыми но: решетки положительных и отрицательных электродов состоят из разных сплавов, таким образом «гибридные» аккумуляторы сочетают в себе положительные свойства двух технологий, а именно: высокие пусковые токи, низкий расход воды и «выносливость». Найти такие трудно, да и стоимость высоковата.

Необслуживаемые – расход воды у таких аккумуляторов так мал, что крышек для залива воды уже нет, обслуживания не требуется никакого. Но есть несколько недостатков: надо проверять натяжение ремня генератора, исправность самого генератора, регулятора напряжения и отсутствие утечек тока в системе электрооборудования. Цена на них, как на качественные малообслуживаемые, и если Вы уверены в своем автомобиле – это идеальный вариант.

Заряжать батарею начинают летом – если разрядка составляет 50%, зимой – 25%. Если зимой плотность электролита упала до 1,20 г/см3, то электролит будет замерзать примерно при -20С.

Советы по зарядке аккумулятора

Зарядку аккумулятора всегда производите в помещении с хорошей вентиляцией, так как в батарее может образовываться ядовитый водород. У всех обслуживаемых аккумуляторов производители рекомендуют вынимать пробки во время зарядки. Необслуживаемые батареи обычно не заряжают и не закорачивают, даже если индикатор заряда желтый.

Также следует избегать зарядки батареи в холодную погоду из-за опасности замерзания. Нельзя заряжать батарею, если температура электролита поднимается выше 44° С. Медленная зарядка обычно дает лучшие результаты и меньше влияет на характеристики аккумулятора, чего не скажешь о зарядных устройствах с быстрой зарядкой. Нельзя избыточно заряжать батарею. Большинство хороших зарядных устройств выключаются, когда батарея полностью заряжена.

При использовании для запуска двигателя высоковольтных бустеров всегда внимательно следуйте инструкциям. Есть вероятность повреждения внезапным разрядом электроцепей вокруг генератора. При запуске двигателя от внешнего источника батарея должна быть изолирована. Устройство запуска подает напряжение на батарею, а затем батарея подключается к автомобилю, когда заряда будет достаточно для запуска двигателя.

При избыточном заряде, например, вследствие отказа регулятора напряжения, электролит будет кипеть и выплескиваться. Это приведет к утечке опасной кислоты из батареи в двигательный отсек. Первой жертвой обычно становится полка под аккумулятором, поэтому ее следует регулярно проверять на наличие коррозии.

Если у вас в автомобиле пропало электропитание, полностью поверьте систему зарядки аккумулятора. Многие проблемы с электропитанием чаще связаны с системой зарядки, а не с неисправностью аккумулятора. Плохой аккумулятор испытывает проблемы с удержанием заряда в холодную погоду. Чаще всего связано это с короткими и редкими поездками.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

На территории Российской Федерации АКБ должны соответствовать межгосударственному ГОСТу 959-2002 «Батареи аккумуляторные свинцовые стартерные для автотракторной техники». Для обеспечения нормальной эксплуатации электрооборудования и самой батареи требуется ее соответствие по основным размерам и характеристикам данному автомобилю. «Полярность» – определяет расположение отрицательного и положительного выводов батареи. Если смотреть на АКБ со стороны, к которой выводы смещены ближе, то полярность:
прямая – если положительный вывод с обозначением «+» находится слева, а отрицательный вывод, обозначенный «–», – справа;
обратная – если положительный вывод «+» находится справа, а отрицательный вывод «–» – слева. Ширина батареи должна точно соответствовать штатной, поскольку большинство из них крепится за нижние боковые выступы корпуса.
Высота и длина могут быть несколько больше, если это допускают размеры ниши (установочной площадки) под АКБ. Номинальная емкость20) – количество электричества (в А.ч), которое способна отдать АКБ при 20-часовом режиме разряда током, численно равным 0,05 номинальной емкости до напряжения на выводах 10,5 В при температуре электролита 25°С. Резервная емкость (Cр) – время разряда в минутах полностью заряженной батареи током 25 А до напряжения 10,5 В при температуре электролита 25°С. Примечание. По ГОСТу 959-2002 номинальную и резервную емкость определяют поместив батарею в ванну с водой, имеющей температуру 25±2°С.
Резервная емкость численно в 1,63 раза больше номинальной (например, для батареи емкостью 55 А.ч она составляет 90 минут). Это расчетное время, в течение которого полностью заряженная АКБ обеспечивает электроэнергией минимум потребителей, необходимых для безопасного движения автомобиля в случае отказа генератора. Ток холодной прокрутки (Iх.п.) – по ГОСТу 959-2002 – это ток разряда, который способна отдать батарея при температуре электролита минус 18°С в течение 10 с напряжением не менее 7,5 В. Чем этот параметр выше, тем лучше двигатель будет пускаться зимой, но из-за увеличения нагрузки на стартер может снизиться его ресурс.
Величина тока холодной прокрутки зависит от методики ее измерения. Примерное соответствие значений тока холодной прокрутки, определенного по разным стандартам, приведено в таблице.

Как происходит зарядка аккумуляторной батарей?

Не забывайте перед уходом из автомобиля выключать все электроприборы, иначе можете прийти к авто, а аккумулятор сел. Например, включенные габариты полностью разрядят аккумулятор примерно за 30 часов.

Зарядка автомобильного аккумулятора осуществляется двумя разными способами:

1. Аккумулятор стоит непосредственно в автомобиле, двигатель работает и генератор в рабочем состоянии, зарядка идет автоматически (чем больше держите обороты, а электроприборы по возможности не включаете, тем быстрее идет зарядка).

2. Вынимается аккумулятор и берется зарядное устройство, подключаются контакты минус к минусу, плюс к плюсу. Чем меньше зарядный ток, тем больше заряда получит батарея. Только не перегибайте, а то аккумулятор не «закипит» и через «месяц». Далее читаем инструкцию зарядного устройства, т.к. сейчас зарядное устройство – это настоящий миникомпьютер с кучей кнопок и свойств. Зарядных устройств великое множество, и тяжело выделить кого либо из производителей, отличаются они друг от друга, как ценой так и свойствами (сглаживание поступающего напряжения, гашение «скачков»).

Аккумулятор считается полностью заряженным, когда электролит «закипел». В среднем зарядка идет около 8-10 часов, но время может сильно варьироваться, все зависит от изначального заряда батареи. После закипания нужно подождать минут 10-15 и отключить зарядное устройство, после чего аккумулятор считается полностью заряженным.

После зарядки аккумулятора желательно его тщательно промыть и просушить, т.к. на корпус батареи может попасть кислота или грязь. Это может привести к своевременному разряду АКБ, т.к. его корпус пропускает напряжение. Это можно легко проверить — нужно измерить напряжение крышки аккумулятора. Если оно отлично от нуля, то батарея пропускает напряжение и ее нужно промыть раствором соды. Только следите, чтобы данный раствор не попал в банки аккумулятора.

Форм-фактор

Именно форм-фактор аккумуляторы унаследовали от предшественниц-батареек.

Типизация размеров и форм элементов питания позволяет комфортно производить замену, добиваясь оптимальной длительности работы.

На данный момент самыми распространёнными типоразмерами принято считать:

  • АА. Они же пальчиковые. Объём производства этих батареек с маркировкой rechargeable, вероятно, превышает все остальные, вместе взятые. Их номинальное напряжение составляет 1,2 В, хотя свежезаряженные, они могут выдавать до 1,4. Ёмкость колеблется в широких пределах — от 200 mA до 3000 mА и даже больше.
  • ААА. Другое название — мизинчиковые. Отличаются от предыдущего варианта только меньшими размерами. Их применение оправдано там, где стандартные АА просто не вместятся или будут слишком тяжёлыми. Правда, и ёмкость их меньше — обычно до 1500 мА.
  • C и D. Похожи на обычные пальчиковые, но только крупнее. Соответственно, ёмкость их больше. Большой размер и масса диктует свою специфику применения, где не особо важен компактный размер, например, музыкальное и звуковое оборудование, а также различные автоматические системы.
  • PP3. В России её традиционно называют «Крона» В отличие от батарейки, перезаряжаемое устройство выдаёт ток в 8,4 В. На «Кроне» функционируют многие электроприборы, некоторые пульты дистанционного управления и радиоуправляемые устройства.

Существуют и другие типоразмеры аккумуляторных батареек, но они имеют меньшую распространённость.

Для того, чтобы получить батарею большей мощности, используются блоки аккумуляторов АА или ААА, соединённые последовательно. При этом ёмкость батареи остаётся равной ёмкости одного элемента в цепи, а выдаваемое напряжение — сумме единичных показателей. Например, распространённый формат батарей для игрушек и моделей на радиоуправлении — 4,8 В, то есть 4 «банки» по 1,2 В.

Как проверить ёмкость АКБ

Некоторые любознательные владельцы автомобилей интересуются, а как измерить ёмкость автомобильного аккумулятора своими руками. Кто-то хочет сделать это из любопытства, другие хотят проверить соответствие реального значения ёмкости тому, что написано на этикетке. Как же это сделать?

Все довольно просто. Все данные для этого уже были приведены выше. Например, можно проверить ёмкость автомобильной АКБ при проведении . Для этого собирается следующая схема.

Схема устройства для проведения контрольно-тренировочного цикла аккумулятора

R = U/I, где

Здесь U – напряжение батареи,

I – ток разряда.

Можете также прочитать о том, как проверить аккумулятор телефона и его реальную ёмкость.
