Ваз-2114 бензонасос: принцип работы, устройство, схема и типичные поломки

Признаки выхода бензонасоса из строя

Неисправный бензонасос определить достаточно просто, так как ему свойственны характерные признаки поломки. К примеру: при езде автомобиль неожиданно глохнет – после повторного включения двигатель начинает издавать нехарактерные звуки, при этом стартер не перестает крутить. После того как машина завелась картина повторяется – четырнадцатая опять глохнет. Возможно и ситуация, когда автомобиль заводится через раз – проблемы, как правило, возникают после простоя на нейтральной скорости.

Определим наиболее типичные признаки неисправности бензонасоса:

• Двигатель отказывается заводиться. Безусловно, причин у данной проблемы может быть много – те же свечи, либо ЭБУ, однако возможность неисправности бензонасоса так же стоит учитывать;
• Отличающийся от нормальных показателей уровень давления в топливном реле;
• Мотор троит. Как правило, если бензонасос не качает так, как нужно, то двигатель начинает достаточно ощутимо дергаться, поскольку происходит неправильное сжигание бензина в рабочих цилиндрах;
• Мотор «рычит» на малых оборотах. Один из наиболее правдивых признаков, который свидетельствует либо о непосредственной поломке насоса, либо о том, что забился фильтр малой очистки и нужна замена сеточки.

Возможных поломок, которые могут являться причиной выхода бензонасоса из строя, существует достаточно много. Неожиданный сюрприз могут преподнести следующие части конструкции агрегата: предохранитель, реле бензонасоса, масса, электромотор, система контактов. Разберемся с каждой из них по отдельности.

Принцип работы электробензонасоса

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение «стартер» или «зажигание» контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает «чихать», заводится с трудом на несколько секунд или не заводится вовсе.

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

• крестообразная отвертка;
• трещетка с головой на 7 и 10;
• ключ на 17.

Замена агрегата производится в следующей последовательности:

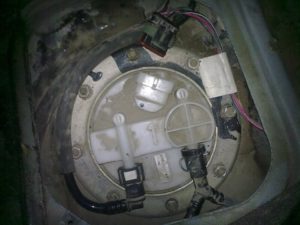

1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
3. Отсоединяется жгут проводов подходящих к модулю.
4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
5. Отключается аккумулятор.
6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

1.  Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

Топливная система ВАЗ 2114

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

БЕНЗОНАСОС

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

РАМПА

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

ШЛАНГИ И ТРУБОПРОВОДЫ

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Признаки поломки насоса и поиск неисправностей

Указанием на то, что не качает бензонасос ваз 2114, могут являться следующие признаки:

1. Двигатель не заводится.
2. Проработав короткое время, мотор глохнет.
3. Двигатель троит.
4. Мотор часто дергается на малых оборотах.
5. Упало давление в топливной рейке (рампе). В норме оно составляет: для объема 1,5 л — около 300 кПа (+/-20 кПа), для объема 1,6 л — 380 кПа (+/-10 кПа).
6. После поворота ключа зажигания не слышно вибрации бензонасоса.

Если у вашей машины появились приведенные выше «симптомы», то не следует сразу же спешить с выводами. Многие из них являются достаточно общими, характерными для целого ряда неполадок, и лишь три последних признака явно указывают на неисправность бензонасоса.

Причин же того, почему именно данное устройство вышло из строя, может быть несколько, в том числе:

• сгорел предохранитель;
• сломалось реле бензонасоса 2114;
• отошел или окислился контакт массы;
• окислились контакты бензонасоса;
• сгорел электромоторчик;
• вышел из строя сам насос.

Начинать поиск, как и в большинстве других случаев, следует с проверки предохранителя. Находится предохранитель бензонасоса ваз 2114 в небольшом черном ящичке, расположенном на корпусе электронного блока управления. Он рассчитан на максимальную силу тока в 15 А, а его гнездо имеет маркировку fuel pump. Предохранитель следует аккуратно вынуть и проверить. Если он окажется перегоревшим, его нужно просто заменить на новый, рассчитанный на такой же ток.

Если же причина окажется не в предохранителе, то следующим шагом стоит проверить состояние реле. Правда, здесь многие автомобилисты могут задать логичный вопрос — а где находится реле бензонасоса на ваз 2114, ведь его нет в общем блоке? Найти это электронное устройство можно рядом с рычагом ручного тормоза, под торпедой. Чтобы открыть к нему доступ, придется убрать пластик вокруг ручника.

Чтобы проверить исправность реле, достаточно просто повернуть в замке ключ зажигания и внимательно прислушаться. Если реле работает исправно, то будет слышен характерный щелчок. Если же оно вышло из строя, то никакого звука прибор не издаст. Сломанное реле следует заменить на новое, поскольку данное устройство не является ремонтопригодным, да и стоит оно немного.

После проверки реле следует проверить и контакт массы, находящийся неподалеку от него (при манипуляциях с реле он будет хорошо виден). Контакт следует зачистить и подтянуть его крепление к стальному корпусу авто.

Если после всех перечисленных выше действий неисправность так и не удалось найти, стоит проверить состояние контактов в проводке бензонасоса и саму проводку. Последнее сделать можно обычной прозвонкой при помощи мультиметра. В случае, если обнаружится обрыв проводов, следует его устранить — здесь нет ничего сложного. Если же окажется, что проводка исправна, и напряжение поступает на насос, но он не работает, следует проверить его контакты.

На корпусе бензонасоса расположены не два, а целых три разъема — положительный, отрицательный и контрольный (для уровня топлива). К плюсовому и минусовому разъему следует подключить 12 вольтовую лампочку и повернуть ключ зажигания. При исправных контактах лампочка загорится.

Если же этого не произойдет, следует хорошенько зачистить контакты мелкой шкуркой или тряпочкой с керосином, после чего вновь провести эксперимент. Если лампочка вновь не загорится, значит причина кроется глубже.

Следующим этапом в поиске неисправностей насоса должна стать проверка работоспособности его моторчика. Выполнить ее можно при помощи все той же лампы — подключив контакты лампы к включенному в бортовую сеть моторчику, следует повернуть ключ зажигания.

Если лампочка не реагирует — нужно хорошенько зачистить контакты электродвигателя, после чего повторить опыт. Если же лампочка моргнула, а моторчик никак не реагирует на поступающее напряжение, значит он вышел из строя и пора покупать новый.

В некоторых случаях даже после зачистки клемм исправный моторчик может не реагировать на включение сети питания. В этом случае можно попытаться перепаять клеммы, удалив с них слой припоя и нанеся его заново.

Замена бензонасоса на ВАЗ-2113, 2114, 2115

Принято говорить, что сердцем автомобиля является его мотор. Это не совсем так, ведь мотор — это двигатель, то есть его скорее нужно сравнить с мускулатурой, а сердцем же можно, без сомнения, назвать бензонасос.

Стоит ему остановиться и замертво встанет сам автомобиль. Можно доехать до ближайшего сервиса на трех цилиндрах, с пробитым радиатором, с неработающим генератором, если знать, как это сделать.

Без топливного насоса — только с эвакуатором или на тросе. Правда, ходят байки о том, как некие умельцы смогли подключить в топливную систему бачок омывателя стекла, заливая в него бензин, но это такая экзотика, повторять которую опасно как для жизни автомобиля, так и для собственной.

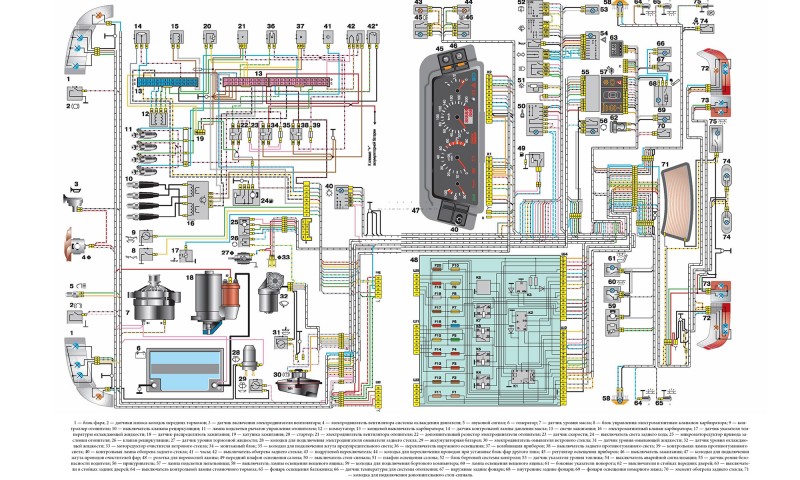

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

• цепь, в которую включен замок зажигания;
• цепь АКБ зарядная;
• цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

• очистители фар;
• аварийную сигнализацию;
• указатели поворота;
• очистители лобовых стекол;
• контроль исправности лампочек;
• электроподъемники;
• электрообогрев задних стекол;
• клаксон;
• фары дальней подсветки;
• фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

• фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Бензонасос (топливный насос) – представляет собой моторчик, гоняющий бензин, создающий рабочее давление в топливной рампе автомобиля. Топливный насос входит в состав топливного модуля.

Топливный модуль

Топливный модуль представляет собой единый блок, куда входит сам насос, датчик указателя уровня топлива в сборе с пластиковым поплавком, заборная камера, фильтр (сеточка).

Топливный модуль на 1,5 и на 1,6 литровые двигатели отличаются между собой.

Топливный модуль на двигатель 2111 (1,5I) – КОД 2112-1139009-12

Топливный модуль на двигатель 11183 (1,6I) – КОД 21101-1139009-01

Признаки неисправности бензонасоса

— авто не заводится

Возможной причиной может служить нерабочий, или полу рабочий бензонасос. Бензонасос должен создавать определённое давление в топливной системы для нормальной работы. Но причиной неисправности может служить не только бензонасос, в любом случае, первым делом нужно замерить давление в топливной рампе, проверить искру и уже делать соответствующие выводы. Более подробную информацию можете найти здесь.

— бензонасос не «жужжит» после поворота ключа зажигания

Здесь скорее всего дело уже кроется в проводке к бензонасосу. Данной проблеме посвящена отдельная статья.

— перебои в работе двигателя

— автомобиль дергается на малом ходу

Опять же, сам бензонасос может быть в порядке, здесь уже проблемой может быть фильтр малой очистки (сеточка) под бензонасососм.

Какое давление должен создавать бензонасос?

Давление, создаваемое бензонасосом должно быть не менее 3,2 бар.

Рабочее давление в топливной рампе для двигателя 1,5л:

От 285 до 326 кПа

Для двигателя 1,6л:

От 375 до 390 кПа

Если же давление не соответствует рабочим показателям, то возможными причинами неисправности могут служить следующие элементы:

– фильтра малой и большой очистки

Как заменить бензонасос?

Бензонасос должен постоянно держать давление. Если на 3000 оборотах давление начинает постепенно падать – то бензонасос просто не успевает качать. Такой бензонасос нужно заменить.Чтобы заменить бензонасос, воспользуйтесь статьей

Не качает бензонасос на ВАЗ 2114

Покупка четырнадцатой лады – дело молодое, не требующее большого бюджета, как на саму машину, так и на запчасти.

Если сравнивать ВАЗ 2114 с любой иномаркой того же класса, то вы получите приличную разницу в цене в пользу лады.

И даже если иномарка стоит больше, а обслуживание на нее не выходит дороже, чем на ладу, то запчасти русского автопрома будет в разы проще найти в любом самом отдаленном районе нашей страны.

Что не говори, любая машина изнашивается, требует внимания и ухода. Вот и поговорим о частой проблеме с четырнадцатой – не качает бензонасос.

Бензонасос ваз 2114

Ситуация

Едешь, вдруг заглох. Заводишь, движка рычит, стартер крутит, поехал и опять ступор. Или вовсе зажигание не реагирует, приходится подталкивать, чтобы завелась. Сюда же относится случай, когда через раз отзывается двигатель, если притормозил на пару минут и встал на нитралке. Аккумулятор в норме. Грешим на бензонасос.

Система давления

Бензонасос создает давление в топливной рампе для нормального функционала подачи бензина. Замерим давление – поймем многое и сразу.

Нормальные показатели атмосфер в системе такие:

• Холостое – 2,5
• Зажигание – от 3
• Без трубки регулятора давления – 3.3
• С пережатым сливом – 7
• Давим на газ – от 3 до 2,5.

Замерять будем в этих пяти состояниях манометром с маленьким диапазоном атмосфер (до 7, чтобы свести погрешность к минимуму). Под капотом нашли штуцер давления (заранее крышку отвинтите только), прикрепили манометр (шланг) к штуцеру и вперед.

Включили зажигание, манометр нулевой: поломан регулятор давления топлива. Давим на газ, манометр стремится к нулю: поломан сам бензонасос (вот сейчас можно устроить шопинг в магазине запчастей). Еще может быть ситуация.

Когда стрелка манометра лениво набирает высоту – посмотрите, в каком состоянии топливный фильтр.

Кстати, если у вас нет манометра – печаль-тоска, ибо дорогое это удовольствие. Аналогичная диагностика в сервисе обойдется в два раза дешевле.

Контакты проводки

Система проводки выходит на бензонасос в количестве  трех проводков: положительный, отрицательный и показатель уровня бензина. Причиной отказа работы бензонасоса может стать элементарное нарушение питания в проводке. Если с давлением все в норме, то проверяем контакты.

Берем простую лампочку на 12 V, крепим ее провода на положительный и отрицательный контакты на внешнем разъеме бензонасоса, соответственно. Поворачиваем зажигание: лампочка моргнула, есть контакт. Тогда копать надо глубже – смотреть внутренние контакты.

Внешняя проблема с проводкой в случае, если лампочка не загорелась: поочередно подключаем положительный и отрицательный контакты, снятые с разъема бензонасоса, к массе бензонасоса, а потом к рыле.

Когда контакт на рыле, и лампочка зажглась – провод поврежден на участке от бензонасоса к рыле.

Масса бензонасоса

Система контактов в норме, а датчик уровня бензина пошаливает. Посмотрим, что там с массой бензонасоса. Она может быть плохо закрепленной. В таком случае, ничего качать бензонасос не сможет.

Сама масса бензонасоса крепится на него в районе ручника, под торпедой. Когда дергаешь ручной тормоз, можно задеть контакты массы бензонасоса, и соединение может пропасть.

Подтянуть массу бензонасоса нетрудно, трудно до нее добраться. А именно: достать контакт заземления массы, проводящий потерянное соединение. Убираем пластик под ручным тормозом и покрытие пола машины, соответственно; зачищаем контактик и крепко-накрепко цепляем массу на бензонасос.

Отсутствует плюс

Основными причинами отсутствия плюса могут быть такие, как:

• Неисправность предохранителя или реле. Как проверить, было описано выше. При выходе из строя этих деталей достаточно просто заменить их;
• Окислены или повреждены контакты. Увидеть это можно невооружённым глазом. После очистки от загрязнений, топливный насос должен заработать;
• Обрыв проводки. Необходимо найти место обрыва и устранить его;
• Блок управления двигателем блокирует бензонасос. Могут присутствовать различные ошибки на бортовом компьютере или при диагностике сканером, а также иные симптомы некорректной работы;
• Неправильно работает автосигнализация блокирует насос.

Большинство неполадок легко обнаружить и устранить самостоятельно. Но последние две требуют вмешательства грамотного автоэлектрика. Ремонт своими руками лишь усугубит проблему.

Реле бензонасоса ВАЗ 2115: где находится?

Отечественный автопром – одна из самых неоднозначных тем, затрагиваемых автолюбителями. Да, продажи детищ тольяттинских инженеров ежегодно занимают лидирующие позиции в рейтингах продаж, как на рынке новых авто, так и на вторичном. Но все прекрасно понимают, что такие показатели достигнуты не благодаря качеству самих автомобилей, а из-за нестандартной в этом отношении политики самого государства, из-за которой зарубежные дилеры один за одним отказываются поставлять свои новые модели на российский рынок.

Что же касается качества, это никогда не было сильной стороной компании «АвтоВАЗ». Конечно, ее машины находятся в самом низком ценовом сегменте, что подразумевает их принадлежность к самому низкому классу авто, предназначенных исключительно для передвижения из одного места в другое по хорошему дорожному покрытию. ВАЗ полностью исключает какой бы то ни было комфорт – все используемые технологии относятся к 70-80-м годам прошлого века.

Однако и тут есть свои плюсы. К примеру, устройство таких автомобилей уже давно изучено и знакомо не только мастерам на станциях технического обслуживания, но и многим рядовым автолюбителям. Еще один положительный момент – простота конструкции. В отличие от зарубежных авто, в особенности от произведенных на территории Германии, все их запчасти можно легко найти в свободной продаже и по отдельности, а не в сборе и по многократно увеличенной цене. Так пользователям не приходится ломать головы над расположением деталей в машине, а соответственно, и над их установкой в процессе ремонта либо планового сервисного обслуживания.

ВАЗ-2115 – особенности

ВАЗ-2115 – пожалуй, один из самых неудачных экземпляров, выпущенных на свет отечественным производителем. Дизайн кузова признали настолько невостребованным, что впоследствии он стал предметом многочисленных насмешек со стороны владельцев иномарок. В салоне дела обстоят еще хуже, а ведь концепт этой модели был разработан уже в начале 90-х годов, когда свет увидели BMW 5-series E34, Mercedes-Benz W124, Audi 100 в кузове С3 и т. д.

Однако, как и было обозначено, несмотря на все имеющиеся минусы, ВАЗ-2115 продавался и продается довольно неплохо, и, помимо приемлемой стоимости, он привлекал потенциальных покупателей простотой конструкции и, как следствие, обслуживания.

Для того чтобы досконально изучить эту машину, хватит и нескольких месяцев ее ежедневной эксплуатации.

Знать устройство ВАЗ-2115 необходимо для того, чтобы понимать, чем вызвана та или иная неисправность, а также чтобы иметь возможность своевременно устранить неполадки, в том числе своими силами, если это возможно. Помимо основных агрегатов – двигателя, коробки переключения передач и подвески, – необходимо знать, как функционируют другие системы и где расположены их составляющие. К примеру, если говорить о системе подачи топлива, то представление о том, что такое бензиновый насос и как он расположен в плоскости кузова автомобиля, имеется у многих, а вот где находится реле этого самого бензонасоса – известно далеко не всем.

Расположение реле стартера на ВАЗ-2115

На самом же деле все достаточно просто – реле бензонасоса расположено под торпедой, с пассажирской стороны. В обозначенном месте необходимо открыть боковую панель, которой закрывается лицевая часть и посредством которой происходит крепление магнитолы, бортового компьютера и радиаторов отопителя.

После снятия указанного элемента можно увидеть планку с тремя реле и предохранителями. Реле насоса располагается ниже остальных двух, как и его предохранитель занимает самое низкое положение в сравнении с остальными.

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;
