Технические характеристики акпп, виды и их отличие друг от друга

Как пользоваться автоматической коробкой передач?

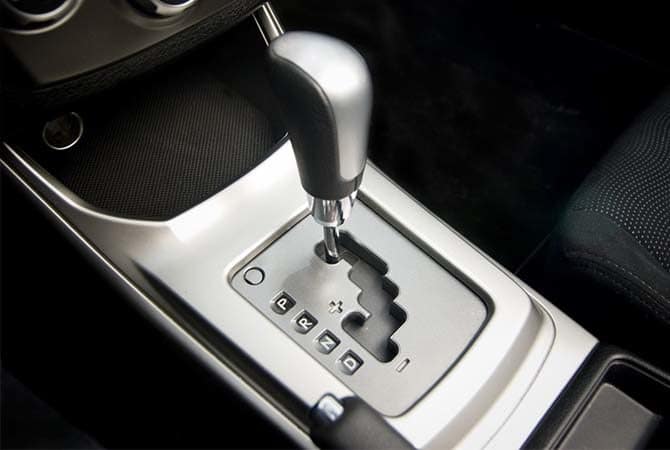

АКПП имеет отличия не только в принципе работы, но и в использовании. Итак, рассмотрим вождение автомобиля с автоматической коробкой передач. Для начала нам нужно завести машину. Селектор КПП при этом должен быть в положении «Паркинг». Далее выжимаем педаль тормоза (правой ногой) и включаем нужный нам режим. Напомним, что их всего несколько:

• «Паркинг».
• «Реверс» (задняя передача).
• «Нейтраль»
• «Драйв» (движение вперед).

Для начала движения следует перевести селектор КПП в положение «Драйв». После этого переводим ногу на педаль акселератора. Не забываем снять машину предварительно с ручника, если она была до этого на него установлена.

Вождение с автоматической коробкой передач имеет свои нюансы. Так, новички задаются вопросом о том, нужно ли переводить селектор в режим «нейтраль», когда машина стоит (например, в пробке или на светофоре). Специалисты дают следующий ответ. Переводить селектор АКПП в нейтральный режим стоит только тогда, когда автомобиль стоит очень долго (более минуты), и держать ногу постоянно на тормозе уже проблематично. Если же остановка короткая, не стоит переключаться на нейтральный режим. Ведь в данном случае коробка существенно нагружается: размыкаются фрикционные пакеты, расцепляются валы и закрываются соленоиды. И при переводе в режим «драйв» весь этот процесс повторяется.

Таким образом, переключение автоматической коробки передач в нейтральный режим стоит делать только в случае длительного простоя. Иначе трансмиссия терпит существенные нагрузки. Стоит знать, что принцип работы автоматической коробки передач, в отличие от механики, иной, и здесь не получится просто так сбросить рычаг в «нейтралку». Особенно это не стоит делать на ходу, пытаясь двигаться накатом. Это может повлечь необратимые последствия. Как результат – пинки коробки и пробуксовка фрикционов. Да, происходит это не сразу. Но если постоянно так эксплуатировать трансмиссию, вскоре можно попасть на дорогостоящий ее ремонт. Есть масса случаев, когда одна и та же коробка проезжала у одних владельцев 100 тысяч километров, а у других — 300 без ремонта. Причина столь высокого ресурса банальна. Это правильная эксплуатация трансмиссии и своевременное ее обслуживание.

Виды АКПП и их отличие друг от друга

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Режимы работы автоматических трансмиссий

Чтобы правильно пользоваться коробкой автомат, для начала предлагаем разобраться с предназначением основных режимов работы агрегата.

Основные функции

Какие функции есть во всех автоматических трансмиссиях:

1. Режим P или паркинг. При активации этого положения трансмиссия выполняет блокировку ходовой части машины, независимо от того, какой привод на ней установлен — передний или задний. В результате сдвинуть с места транспортное средство не выйдет, все передачи при активации режима P отключаются. Нельзя включать это положение, если автомобиль еще в движении и полностью не остановился.
2. Режим R. Эта функция предназначена для обеспечения движения задним ходом на машине. Ее активация допускается после полной остановки транспортного средства.
3. Нейтральная передача N. При наличии неисправностей в работе АКПП или силового агрегата, когда заводить двигатель не получается, режим N позволит передвигать машину вперед и назад на небольшие расстояния. В отличие от механических трансмиссий, нейтральный режим на автомате имеет определенные особенности работы. Не допускается его включение в пробках, его активация возможна в экстренных случаях.
4. Режим D или Драйв. Предназначен для обеспечения движения машины вперед. В автоматических трансмиссиях этот режим обладает блокировкой от случайной активации. Если надо переключиться с функции Drive, это можно сделать, только если водитель нажмет на педаль тормоза.
5. Функция «4-3-2-L». Относится к категории специальных режимов, использующихся для эксплуатации транспортного средства в разных условиях. В каждом из этих положений может применяться определенное число скоростей. К примеру, в режиме 3 задействовано три передачи, а в положении L работает только одна скорость. Благодаря этой функции автоматическая трансмиссия не перегревает силовой агрегат. Первые три функции оптимально использовать при движении в гору.

Из ролика канала Открытая студия Кострома вы можете узнать об эксплуатации машины с автоматической коробкой передач.

Режим «Типтроник»

Одной из особенностей современных автоматических коробок является наличие функции Типтроник. Этот тип КПП относится к автоматам, поддерживающим режим ручного управления коробкой передач. Благодаря его наличию водитель может контролировать процесс передвижения в тяжелых условиях. Если вы устали от управления автоматической коробкой, можно перейти на ручное управление. На КПП в салоне авто, помимо традиционных режимов, вы увидите специальную выемку с символами «+» и «-». «+» — повышение передачи, с первой и выше, а «-» — понижение.

Спортивные режимы

В трансмиссиях некоторых моделей авто имеется функция спортивного режима — Sport либо Kickdown. Активация этого положения позволяет раскрутить обороты силового агрегата и искусственным образом переключиться на пониженную передачу. При необходимости спортивные режимы позволяют достичь резкого ускорения, к примеру, когда надо выполнить обгон на трассе. При включении этого положения используется максимальная мощность мотора, но данная функция в целом неэкономичная для постоянного использования.

Другие режимы

В зависимости от производителя авто, АКПП может иметь и другие режимы эксплуатации:

1. D3 или S — пониженная скорость. Неплохой вариант для эксплуатации транспортного средства при движении в гору. Благодаря активации этого положения водитель может более эффективно тормозить машиной и контролировать ее.
2. D2. Обычно это аналог положения L или 2. Также представляет собой функцию пониженной скорости для движения по спускам или подъемам. Его использование актуально при передвижении по песку, гололеду либо при езде в трудных условиях.
3. Экономичный — E. Его активация позволяет экономично использовать мощность двигателя, чтобы снизить расход горючего.
4. Зимний режим. Он может отмечаться как «Snow», «W», «HOLD», «Winter». При активации этого положения включается щадящий режим езды на заснеженной местности, к примеру, при езде по гололеду или грязи. В большинстве транспортных средств это положение имеет ограничения в регулярном использовании, связанные с увеличенной нагрузкой на механизмы и узла трансмиссии. Из-за перегрева его использование не допускается в теплое время года при езде по сухому асфальту.

Как эксплуатировать АКПП в зимнее время?

В холодное время года проблемы с автомобилями на коробке автомат возникают в несколько раз чаще. Чтобы сохранить ресурс агрегата, зимой надо придерживаться таких рекомендаций:

После запуска мотора в течение нескольких минут стоит прогреть коробку. Для эффективной работы стоит нажать на педаль тормоза и переключать постепенно все режимы. Так трансмиссионное масло прогреется лучше.
В течение первых 5-10 минут езды нельзя резко разгоняться на высоких оборотах и допускать пробуксовывания.
Выезжая со снега или гололёда стоит выбирать пониженную передачу, стараясь поочерёдно использовать обе педали.
Раскачиваться запрещено, это действие выведет гидравлический трансформатор из строя.
На скользком спуске для обеспечения торможения надо использовать соответствующую педаль

Полуавтоматический режим недопустим, его применение способно стать причиной аварии.
Для осторожного выхода из заноса используют нейтральный режим и аккуратно стабилизируют положение колёс ТС.
На обледенелых подъёмах не следует буксовать и резко жать на газ.

Эксплуатация усложняется в холодное время года. Независимо от типа коробки передач, главное качественно прогреть масло перед пуском двигателя. Если проигнорировать этот нюанс, из строя может выйти сам двигатель. Ремонт его будет дорогостоящим и придётся обращаться в сервис.

Как отличить автомат от робота визуально

Опытные автовладельцы и механики хорошо знают, как отличить коробку автомат от робота визуально.

https://youtube.com/watch?v=DkicALxeMeI

Эксперты говорят, что определить внешне какой тип КПП у автомобиля поможет рычаг селектора. Если взглянуть на автоматическую коробку, то можно увидеть следующие положения кулисы:

• «P» — парковка;
• «N» — нейтральная;
• «R» — задняя;
• «D» — движение вперед.

Наличие остальных положений зависит от модели автомата.

Если же взглянуть на роботизированную трансмиссию, то автовладелец увидит:

• «N» — нейтральная;
• «R» — задняя;
• «D» — движение вперед.

Положения «Парковка» может отсутствовать в роботе. Но роботизированная коробка не похожа на автомат не только по внешним признакам.

Чем отличается робот от АКПП более подробно в следующих блоках.

Гидротрансформатор

Гидротрансформатор

Заменяет стандартное для механической КПП сцепление, а располагается также между КПП и двигателем, крепится к его маховику. Его главной задачей является плавное изменение, передача на ведущий вал АКП крутящего момента. В его конструкцию входят такие элементы как: насосное, турбинное, реакторное колёса, муфта свободного хода и блокировочная. Насосное колесо прикреплено к корпусу гидротрансформатора, оно вращается вместе с ним. Турбинное колесо сидит на ведущем вале планетарного редуктора. На каждом из колёс есть лопасти определённой формы, при работе двигателя между ними начинает проходить рабочая жидкость, которой он заполнен.

Как только двигатель запускается, насосное колесо начинает вращаться и его лопасти подхватывают рабочую жидкость направляя на лопасти турбинного колеса, от которого она отлетает на реакторное колесо (реактор), расположенное между ними. Реактор направляет поток возвращающейся жидкости в сторону направления насосного колеса, его начинают вращать две силы за счёт чего увеличивается момент. Когда обороты насосного и турбинного колёс сравниваются, происходит срабатывание муфты свободного хода и реактор начинает крутиться за счёт её, этот момент называется точкой сцепления. После этого гидротрансформатор начинает работать как гидромуфта, вращение от двигателя начинает передаваться к ведущему валу планетарного редуктора через рабочую жидкость. Исключением является АКПП Honda, где взамен планетарного редуктора установлены валы с шестернями как на МКПП.

Но всё еще не передаётся 100%!энергии от двигателя из-за вязкого трения масла. Чтобы ликвидировать эти затраты и максимально эффективно его использовать, что в итоге приводит к уменьшению потребления топлива двигателем, присутствует блокировочная муфта, которая включается около 60 км/ч и больше. Находится эта муфта на ступице турбины. Как только автомобиль набирает необходимую скорость, рабочая жидкость поступает к стенке блокировочной муфты с одной стороны, а с другой она подходит после открытия канала переключающим клапаном, тем самым создаётся зона низкого давления. Из-за разности давления срабатывает блокировочный поршень, в этот момент он прижимается к корпусу гидротрансформатора, вследствие чего муфта начинает вращаться с корпусом гидротрансформатора.

Коробка АМТ: плюсы и минусы

Теперь вернемся к АМТ (автоматизированная механическая трансмиссия). Прежде всего, АМТ коробка также способна переключать передачи в автоматическом режиме. Однако по устройству и принципам работы решение сильно отличается от AT.

Как уже было сказано выше, АМТ намного ближе к механической коробке передач. Фактически, такой робот — механика, которая управляется посредством электронного блока и сервомеханизмов. Данное решение позволяет значительно снизить стоимость производства самой коробки (до двух раз по сравнению с АT), а также повысить надежность и ремонтопригодность агрегата.

Параллельно стоит отметить, что наличие режима Типтроник позволяет водителю переключать передачи в ручном полуавтоматическом режиме при такой необходимости, задействовать весь потенциал двигателя, преодолевать сложные участки на дороге и т.д.

Если просто, АМТ включает в себя:

• механическую коробку;
• приводы сцепления и передач;
• фрикционное сцепление;
• датчики и ЭБУ коробкой;

В зависимости от конструкции, могут быть использованы два типа приводов сцепления (электрический привод сцепления от электродвигателей и гидравлический с набором гидроцилиндров и электромагнитных клапанов).

Гидропривод на практике работает быстрее и эффективнее, однако его стоимость намного выше. По этой причине такой привод обычно используется на спорткарах и коробках-роботах с двойным сцеплением (преселективная коробка передач).

Еще низкая скорость переключения передач на трансмиссиях с электрическим приводом приводит к разрыву потока мощности, динамика автомобиля ухудшается. Также возникают нарекания на ресурс и надежность однодисковых роботов АМТ. Хотя в основе лежит проверенная временем механическая коробка, которая управляется электроникой, проблемы обычно возникают не с самой КПП, а с исполнительными механизмами, электронными компонентами и сцеплением.

Примечательно то, что ресурс сервомеханизмов небольшой (около 100 тыс. км.), при этом они плохо поддаются ремонту и требуют замены. Для многих владельцев высокая стоимость подобных устройств является крайне неприятным сюрпризом.

Получается, хотя робот похож на МКПП, однако все равно подходит только для спокойной и плавной езды. Также по надежности такая КПП уступает механике и часто требует ремонта раньше, чем АКПП. Машина с коробкой АМТ также боится пробуксовок, высоких нагрузок, попыток запуска с «толкача» и т.п.

Виды коробки-автомат

Автовладельцы традиционно называют коробкой всю трансмиссию автомобиля. С технической точки зрения, коробкой переключения передач считается только та часть агрегата, в которой располагается ряд планетарных шестерен, обеспечивающих переключение передач.

Автоматической трансмиссией можно считать любое устройство, переключающее передачи без участия водителя, но традиционно название «коробка-автомат» закрепилось за гидромеханической конструкцией. Условно к автоматам можно отнести также вариатор и роботизированную коробку.

Традиционная АКПП

Традиционная АКПП включает: гидротрансформатор, механическую коробку переключения передач и систему управления. И является, по сути, гидромеханической трансмиссией. Гидротрансформатор в коробке-автомат выполняет роль сцепления, т. е. обеспечивает плавную подачу и регулировку крутящего момента от двигателя к коробке передач. Все его детали заключены в корпус, в котором они находятся в специальной масляной жидкости – ATF.

При запуске двигателя начинает вращаться коленчатый вал, запускается движение насосного колеса гидротрансформатора. Оно перемещает рабочую жидкость ATF на турбинное колесо, которое начинает вращаться и передает крутящий момент на планетарные редукторы. Максимальную величину крутящего момента гидротрансформатор развивает на минимальной скорости.

По мере дальнейшего увеличения скорости вращение насосного и турбинного колеса выравниваются, происходит блокировка гидротрансформатора, и крутящий момент передается с двигателя на механическую коробку передач напрямую. Таким образом, при нажатии на педаль газа и увеличении скорости и наоборот — передачи переключаются автоматически.

Тип-троник

Конструкция тип-троник – это разновидность коробки-автомат, имеющая режим ручного управления. Водитель может выбирать передачи вручную во время движения путем перемещения рычага в направлениях «+» и «-». Строение такой коробки от традиционной принципиально не отличается, изменены только автоматика управления и рычаг переключения передач.

Управление автомобилем с коробкой тип-троник может выполняться в двух режимах: полного автомата и ручного управления. Ручной режим имитирует управление механической КПП спортивного автомобиля, но при этом не требует от водителя таких же серьезных навыков и квалификации, как от профессиональных спортсменов в режиме автогонок.

Роботизированная коробка

Эту трансмиссию можно условно отнести к автоматам, так как, по сути, она является механической коробкой, но с электронным управлением. Переключение передач и включение сцепления контролируются автоматикой. Водитель и условия движения обеспечивают вхождение информации, а работа самой коробки запускается электронным блоком, в который заложен определенный алгоритм управления.

В систему электронного управления входят датчики, которые воспринимают информацию о частоте вращения, положении рычага селектора, уровне и давлении масла. Они передают информацию в блок управления, который анализирует их и выбирает соответствующий алгоритм работы.

Роботизированная коробка может работать в двух режимах: полный автомат и полуавтоматический. Полуавтоматический режим позволяет водителю выбирать режим с помощью рычага вручную. Эта функция аналогична тип-тронику в АКПП. В некоторых источниках роботизированную коробку называют секвентальной КПП.

Вариатор

Вариаторная трансмиссия имеет общепринятое сокращение CVT, которое в полном виде в переводе означает «постоянно изменяющаяся трансмиссия». В вариаторе отсутствуют фиксированные передачи и переключение между ними. В процессе работы вариатор постоянно плавно меняет передаточное число по мере изменения скорости автомобиля, поэтому эта конструкция очень условно относится к коробкам переключения передач.

Конструкция вариаторной трансмиссии состоит из двух шкивов и натянутого между ними клиновидного ремня. Шкивы состоят из двух конусов, обращенных узкой частью друг к другу. Изменение передаточного числа происходит за счет плавного скольжения ремня по меньшему или большему радиусу шкива, поэтому при движении крутящий момент изменяется непрерывно и отсутствуют рывки.

Вариатор обеспечивает комфортное вождение, максимальную эффективность использования мощности двигателя и экономию топлива. Однако ввиду высокой сложности конструкции ремонт вариаторной коробки обходится очень дорого.

Запуск двигателя с АКПП

1. В машине с АКПП всего две педали: «тормоз» и «газ». Поэтому левая нога водителя практически не используется. При запуске двигателя педаль «газа» не нажимается, а вот педаль тормоза в некоторых марках автомобилей нажимать обязательно, иначе двигатель не заведется (читать руководство по эксплуатации).Однако инструкторы по вождению советуют взять за правило – перед запуском двигателя с АКПП нажимать педаль тормоза всегда. Это предотвратит самопроизвольное движение машины при нейтральном режиме «N», а также позволит быстро перейти в режимы движения «D» или «R». (Без нажатия тормозной педали переключиться в указанные режимы и тронуться с места не получится).
2. В автомобилях с АКПП предусмотрена защита – автоматическая блокировка запуска двигателя при неправильном положении рычага переключения передач. Это значит, что двигатель с АКПП можно завести только при условии, что рычаг переключения передач находится в одном из двух положений: или «P» (паркинг), или «N» (нейтралка). Если рычаг ПП будет находиться в любом другом положении, предназначенном для движения, будет срабатывать блокировочная защита от неправильного запуска.Данная защитная функция очень полезна, особенно для новичков, и особенно в городах с большой «автомобильной плотностью», где на парковках и в потоках автомобили стоят плотно друг к другу. Ведь даже опытные водители иногда забывают «снять автомобиль со скорости» перед запуском двигателя, в результате чего при запуске машина сразу начинает ехать и врезается в ближайшее авто или препятствие.Запускать двигатель с АКПП можно как в режиме «P» (паркинг), так и в режиме «N» (нейтральный), однако производители рекомендуют использовать только режим «P». Поэтому лучше установить для себя еще одно правило – парковаться и запускать двигатель только в режиме «паркинг».
3. После поворота ключа в замке зажигания перед запуском стартера рекомендуется подождать несколько секунд, чтобы дать время включиться бензонасосу и подкачать компрессию.
