Байпас в системе отопления: что такое, зачем нужен + пример самостоятельной установки

Схемы монтажа байпаса в системе отопления

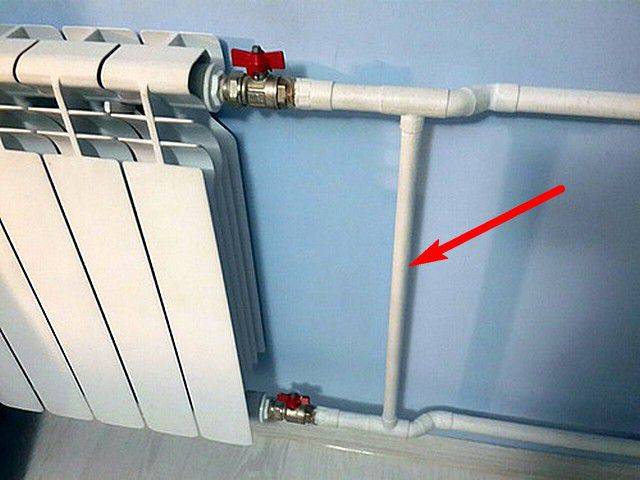

Установка байпаса на батарею отопления должна производиться с выполнением условий по диаметрам труб в узле, подбором оптимального места и правильной компоновки. С учетом возможности случайного перекрытия основного контура отопления, не допустимо наличие запорной арматуры на участке от стояка до самого байпаса и на самом байпасе. Для сбалансированной работы системы, перемычку байпаса необходимо монтировать на максимальном удалении от магистральной трубы и на минимальном от самой батареи.

Схематически узел байпаса в системе однотрубного отопления представлен в следующей таблице:

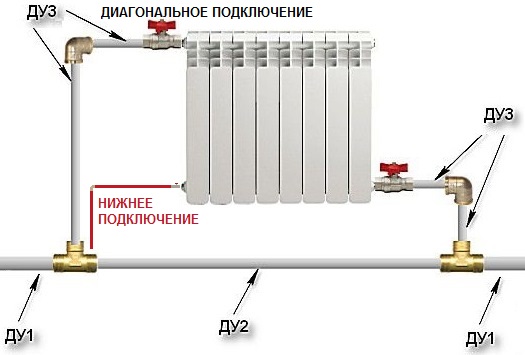

Схема монтажа байпаса при диагональном, нижнем и боковом подключении в однотрубной системе отопления. ДУ1 – диаметр условного прохода трубы стояка отопления.  ДУ2 – диаметр труб подводки к радиатору (от тройника до радиатора отопления). Данный диаметр должен быть на один размер меньше диаметра трубы стояка. ДУ3 – диаметр байпаса. Он на один размер меньше труб подводки и на два размера меньше трубы стояка.

Более детально все компоненты, входящие в узел байпаса, рассмотрены в двух следующих схемах. Они являются распространенными, но стоит отметить о наличие иных вариантов исполнения — с использованием металлопластиковой трубы с опрессовкой фитингов или готового байпаса, с уже нанесенными резьбовыми участками.

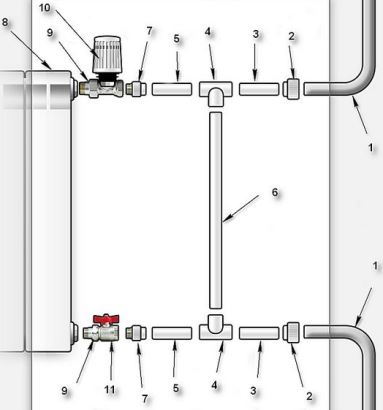

Первая схема — байпасный узел радиатора, выполненный из полипропиленовых труб с напаянными фитингами:

	1) Труба контура отопления (стояк).
2) Резьбовой фитинг для перехода с металлической трубы на полипропиленовую.
3) Участок трубы, которым будет задаваться расстояние от оси стояка до байпаса.
4) Тройники, разделяющие поток на трубу подводки и на байпас.
5) Участок подводки к радиатору.
6) Перемычка-байпас.
7) Фитинги для перехода со сварных соединений полипропилена на резьбовые (металлические).
8) Штуцеры, вкручиваемые в радиатор, для соединения с накидными гайками (американками).
9) Накидная гайка (американка)
10) Терморегулятор.
11) Запорный кран.

Используя металлические трубы, монтаж байпаса можно производить как при помощи сварки, так и с применением деталей с резьбовыми соединениями (краны, тройники, переходники).

Сантехнический комплект металлических изделий для обвязки радиатора с установкой байпаса.

Назначение

Мы знаем, как выглядит и работает данное инженерное решение, но мы не знаем, для чего нужен байпас. Давайте рассмотрим его назначение.

Главная задача, которую решает обводной элемент, – это сохранение возможности движения жидкого теплоносителя в контурах и магистралях отопительной системы, если насосы или другие перекачивающие агрегаты вышли из строя и не работают.

Совершено любые устройства, которые подключены таким образом, можно легко отключить от общей системы посредством перекрытия кранов в входных и выходных патрубках. Далее весь поток будет двигаться через байпасную трубу. Прибор, отключенный от магистралей отопительной системы, может быть обслужен или отремонтирован. Возможен даже полный демонтаж того или иного прибора и установка взамен его нового оборудования. При этом не нужно останавливать отопительную систему, а также нет нужды в сливе теплоносителя.

Установка байпаса в индивидуальных отопительных схемах может осуществляться в нескольких случаях. Но чаще байпасы устанавливают по причине тех преимуществ, которыми обладает данное решение. Байпас незаменим, если нужно врезать радиатор в магистраль отопления с одной трубой. Также обходные патрубки обязательно нужны для работы насосов циркуляционного типа. Выполняя подключение распределительного коллектора в теплом полу, тоже следует организовать такие обходные пути. Байпас будет очень полезен, если нужно организовать малый контур для работы твердотопливного котла.

Естественно, подключение байпаса в разных случаях имеет определенные особенности. Это всегда нужно учитывать.

Где еще применяется байпас в отоплении

Ответ на вопрос, для чего байпас в системе отопления, не может быть полным без рассмотрения других вариантов его размещения. Многие сталкиваются с подобным устройством ежедневно, пользуясь полотенцесушителем, включенным параллельно центральному стояку. Другие сферы использования патрубка-байпаса мы рассмотрим ниже.

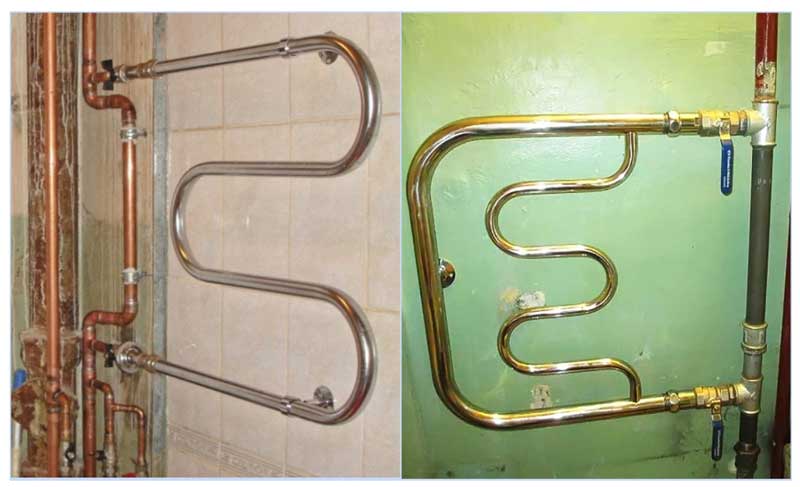

Рис. 11 Полотенцесушитель – варианты подключения

При наличии большого количества теплых водяных полов в частном доме их подключение осуществляют по коллекторной схеме – это обеспечивает одинаковый напор и температуру воды в каждом контуре.

В отличие от внутридомовой системы отопления, нагрев теплоносителя теплого пола не должна превышать 45 градусов – это связано с удобством пользования полами (слишком горячая поверхность напольного покрытия непрактична и вредна для здоровья) и предельными температурными характеристиками теплоносящих труб.

Дело в том, что полиэтилен повышенной термостойкости PE-RT, являющийся отличным вариантом при использовании в качестве трубопровода для теплого пола, обладает предельным температурным порогом в +70 С., поэтому на него не должна подаваться жидкость с более высокими температурными значениями.

Рис. 12  Многоконтурная коллекторная схема обогрева коттеджа

Байпас, связывающий линию подачи, расположенную внизу коллекторной группы (определяется по наличию расходомеров) и верхнюю обратную линию (на ее коллекторе расположены регулировочные клапаны со съемными колпаками для прикручивания сервоприводов) подает остывшую воду из обратки на прямой коллекторный вход. Таким образом, через смесительный узел в виде тройника достигается снижение общей температуры входящей жидкости за счет подмешивания к ней холодного водного потока.

В продаже имеются готовые коллекторные смесительные узлы, в которые установлены циркуляционный электронасос, балансировочные клапаны на каждую ветвь, водомеры, терморегулятор, воздухоотводы, некоторые модели оснащены приборами контроля давления. Многие модификации не имеют встроенного байпаса, который обычно не устанавливают в двухтрубные системы и считают в них лишней деталью. Но некоторые модели имеют данный элемент, еще одна роль которого – компенсация избыточного давления в трубопроводе теплых полов, при повышении которого часть потока поступает в обратную  линию, если ее коллектор расположен ниже прямого. Одновременно элемент снижает последствия гидравлических ударов, возникающих при включении и отключении циркулярного электронасоса в линии теплых полов.

Рис. 13 Коллекторный  узел с перемыкающей трубкой

Функции байпаса в системе отопления

Уточним, что байпас – это трубопровод, предназначенный для протока воды в обход определенного участка магистрали, где установлено какое-либо оборудование. В схемах отопления его можно встретить в двух местах:

• в однотрубных системах в качестве перемычки на радиаторах;
• на распределительном коллекторе водяных теплых полов.

Как известно, в однотрубной системе отопления теплоотдача первой батареи влияет на работу следующей и так далее. Это касается как вертикальной, так и горизонтальной схемы. Если установка байпаса в системе отопления не сделана, то радиаторы будут включены последовательно. В результате первый из них отберет максимальное количество тепла, второй – все что осталось, а на долю третьего выпадет только охлажденный теплоноситель.

Чтобы этого не происходило, подача и обратка возле каждой батареи соединяется перемычкой, чьей задачей является направлять часть теплоносителя в обход радиатора. В данном случае принцип работы байпаса состоит в том, чтобы передать одинаковую часть тепла ближним и дальним отопительным приборам и уменьшить их зависимость друг от друга. Как это реализовано, можно увидеть на рисунке:

В системе отопления байпас нужен для равномерного распределения тепла по батареям, а также для выполнения их ремонта или обслуживания. Если по каким-то причинам нужно отсоединить и снять отопительный прибор, то достаточно просто перекрыть 2 крана, установленные на входе и выходе теплоносителя. Тогда вода пойдет по обходному пути через перемычку.

А вот байпас для отопления на коллекторе водяного теплого пола играет уже другую роль. Здесь обводная линия – это часть смесительного узла с трехходовым клапаном. Задача узла – приготовить теплоноситель необходимой температуры для подачи в греющие контуры теплых полов. Ведь в этих контурах температура воды не превышает 45 ºС, в то время как в подающей магистрали она может быть и 80 ºС.

В обычном режиме трехходовой клапан пропускает горячую воду из системы к теплому полу в ограниченном количестве. Остальной теплоноситель проходит через этот автоматический байпас, смешивается с холодной водой из коллектора и возвращается назад, к котлу. Поскольку разница температур в магистрали и коллекторе значительна, то байпасная линия используется постоянно. Получается, что без нее нормальное функционирование напольного обогрева невозможно.

Байпас на батарее отопления

Радиаторы отопления через обходные трубопроводы подключатся только в случае однотрубных магистралей. В двухтрубных системах и в случае коллекторной разводки обводные патрубки в систему врезать не имеет никакого смысла. В таких отопительных системах радиаторы подключены параллельно, и к каждой из батарей поступает теплоноситель одинаковой температуры из подающей магистрали. Если выйдет из строй какой-либо один из контуров системы, если имеются отсекающие краны, на работу всей системы это не повлияет.

В системах с одной трубой вследствие подключения теплоотдающего оборудования температура теплоносителя падает по мере движения по контуру. Чем большей теплоотдачей отличается радиатор, чем холоднее на выходе будет жидкость. Если байпас на отопление здесь не предусмотрен, то первая батарея возьмет максимум тепла и будет очень горячей, а через последний радиатор пройдет лишь слегка теплая жидкость.

Соединяя подачу и обратку трубой-перемычкой около каждой батареи, поток теплоносителя делится на два. Одна часть движется к радиатору, отдавая тепло, а вторая часть, сохранив температуру, идет по обводу и на выходе соединяется с потоком из батареи. Так удается доставить достаточно тепловой энергии, даже до последней батареи в системе. По такой схеме работает и подключается и байпас на полотенцесушитель.

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Назначение байпаса:

• Возврат излишней воды при повышении давления в стояках;
• В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
• Ускорение процесса сброса и наполнения системы теплоносителем;
• Ремонт элементов отопления без централизованного отключения;
• Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Что собой в принципе представляет любой байпас?

У неискушенного пользователя может сложиться первое впечатление, что за названием «байпас» кроется какое-то сложное по своему строению, монтажу и принципу работы устройство, в чем разодраться без соответствующей подготовки – просто невозможно. На самом деле – все намного проще. Наверняка каждый видел этот самый байпас воочию, просто не представлял, что это именно так называется.

Подсказка кроется уже в самом названии. Попробуйте ввести слово «bypass» в любой из онлайн-переводчиков, и сразу получите кучу вариантов, объединенных одним смыслом – «обход», «объезд», «обходной путь», «обтекать», «идти обходным путем» так далее.

Байпас – это всего лишь труба-перемычка, создающая возможность альтернативного направления перемещения жидкости

В сантехнической практике байпасом принято называть трубу-перемычку, врезанную в обход того или иного прибора. Она создает возможность альтернативного направления потока жидкости (обычной воды в водопроводных системах или теплоносителя в системах отопления). Байпас может работать в неуправляемом режиме, то есть быть открытым постоянно, иметь клапанные или другие устройства, автоматически переключающие поток жидкости по мере необходимости, либо управляться вручную, посредством установленных на него кранов или вентилей.

В системах отопления байпасы могут устанавливаться на различных участках. Чаще всего – это обвязка радиаторов отопления. В автономных системах частных домов он находит традиционное применение в узле циркуляционного насоса. В сложных по структуре системах отопления коллекторного типа байпас становится составляющей деталью смесительного узла. И, наконец, применяется он и при обвязке твердотопливных котлов. Рассмотрим каждый из этих случаев подробнее.

Цены на байпасы для систем отопления

байпас для радиаторов отопления

Примеры использования байпаса

Пример #1 — регулировка теплоносителя

Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.

Вот таким образом байпас может быть внедрен в отопительную систему

Пример #2 — работа системы без электричества

Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.

Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.

Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:

• фильтр;
• обратный клапан;
• циркуляционный насос.

Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально

В этом случае система будет защищена от скопления воздуха.

Схематические изображение обводной трубы, вмонтированной в отопление

Пример #3 — реанимация однотрубного отопления

Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:

• Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
• Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
• Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.

Установив такой прибор вы получите банальный «регулятор температуры в доме».

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Как решить проблему без вентиля на байпасе

Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.

Установка байпаса

Монтаж трубы альтернативного хода можно выполнять самостоятельно, однако если существует сомнение в способности качественного выполнения работы, желательно привлечь профессионалов.

Огромное значение имеет точный подбор параметров составляющих элементов и выбор необходимой запорной арматуры (краны, вентили, клапаны). В случае допущения просчетов при выборе элементов установка байпаса неэффективна.

В системе обогрева монтаж обводного устройства имеет несколько вариантов:

Схема равномерного распределения тепла по батареям

На теплообменник. При этом установку можно осуществлять в многоэтажном доме с центральной сетью обогрева и в частном доме при однотрубной системе. В комплект входит перемычка и пара шаровых запирающих устройств. При подключении новых батарей в однотрубную систему, прежде всего, требуется слить тепловую среду. Затем проводится сбор обвеса батареи. Для этого, срезаются старые чугунные теплообменники, посредством ключей для труб отвинчиваются части трубопровода, на которых расположены нерабочие краны. После, выполняется нарезка резьбы и составляется система из тройника, удлинителя и шаровых кранов-американок. Запорная арматура монтируется на резьбу на месте, где ранее был теплообменник. По окончании сборки радиатор помещается на подставку и выполняется разметка точек установки на стену с последующим высверливанием отверстий и размещения батареи на прикрепленные опорные держатели.

На линию сетевого насоса. В состав конструкции входит: два шаровых запорных устройства, фильтр грубой очистки, циркуляционный насос. Фильтр должен располагаться перед насосом. По краям данной конструкции монтируются колена и штуцеры для врезки в центральный трубопровод. Перед началом монтажа требуется спустить из системы всю тепловую среду. Устанавливается насос с байпасом на обратной трубе прямо возле отопительного котла, это позволяет уменьшить воздействие высоких температур на приборы. Данное требование касается, если используется расширительный бачок закрытого типа. При использовании бака открытого типа, его можно монтировать в любом месте отопительной сети. Для трубы из пластика целесообразно применять разборные элементы – американки, и подсоединять предварительно собранный модуль обводной трубы и насоса. Подключать в центральную трубу его следует посредством впаянных фитингов с тремя отверстиями. Для металлических труб сначала привариваются переходники для обвода с насосом, а потом кран на обводке

Выполняя сварочные работы важно помнить, что вентили нельзя перегревать ввиду того, что вставка из тефлона может деформироваться. Зону соединения центральной трубы необходимо отдалить от вентиля посредством переходников на расстояние не ближе 25 см с каждой стороны. Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

По завершении монтажных работ следует проверить систему на отсутствие дефектов. После тщательного осмотра в контур заливается среда и снова осуществляется визуальное исследование стыков и швов.

Затем запускается насос, создается давление в системе, превышающее в 1,5 раза расчетное, переключается впуск в байпас и подающую трубу. Если протекания и запотевания не выявлено, выполненная работа считается правильной.

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

• Настройка производительности отопления;
• Отключение от рабочего контура насоса;
• Ремонт циркуляционного агрегата без отключения от автономного отопления;
• Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.
