Барабан

Чем отличаются дисковые тормоза от барабанных?

Оба типа тормозов были изобретены приблизительно в одно время (начало 20-го века) и вытеснение одного типа другим происходило постепенно, по мере развития технологий. На самом деле, использование дисковых тормозов несколько десятков лет сдерживалось отсутствием подходящего материала для изготовления накладки.

Преимущества дисковых тормозов

Основные преимущества дисковых тормозов обусловлены схемой расположения накладок и условиями работы. Встречные тепловые потоки в диске между накладками в процессе торможения обеспечивают равномерное расширение материала диска и «поджатие» к нему обеих накладок. А непосредственный контакт диска с окружающей средой обеспечивает эффективный теплообмен.

• В барабанных тормозах выделение тепла в окружающую среду происходит не напрямую, а через боковую поверхность барабана. Тепловое расширение этой части поверхности происходит при несимметричном сопротивлении внешней среды: с внутренней стороны «поджимает» накладка, а с внешней сопротивление отсутствует. Таким образом, охлаждение дисковых тормозов происходит лучше, чем барабанных.
• Кроме того, возникающие в процессе торможения изменения в зазорах рабочих поверхностей у дисковых тормозов обусловлены симметричными воздействиями и поэтому зазоры могут саморегулироваться, а в барабанных тормозах воздействия асимметричные и поэтому со временем требуются дополнительные регулировки.
• В дисковых тормозах в отличие от барабанных не скапливаются продукты взаимодействия трущихся поверхностей. Это механические частицы, образующиеся вследствие износа и газы, которые особенно опасны тем, что скапливаясь внутри барабана, являются в какой-то степени смазкой в зазоре пары трения.

Современные тормозные системы помимо механической и гидравлической систем включают ещё и электронную (например, хорошо всем известная антиблокировочная система тормозов). При этом конструктивно дисковые тормоза значительно лучше приспособлены для сопряжения с электроникой, чем барабанные.

Преимущества барабанных тормозов

В свою очередь часть достоинств барабанных тормозов обусловлена тем, что пара трения изолирована от воздействий окружающей среды.

1. В дисковых тормозах после интенсивного торможения и попадания автомобиля в воду открытый тормозной диск легко может деформироваться или в нем могут появиться термические трещины, ведущие к разрушению. Барабанный механизм в таких случаях более защищен.
2. Попадающие в зазор между дисками абразивные частицы, содержащиеся в грязи, хоть и отбрасываются центробежными силами при вращении диска, но существенно ускоряют процесс износа накладок по сравнению с барабанными тормозами.
3. Кроме того, несмотря на большее количество деталей, ремонт и замена барабанных тормозов требует меньших трудозатрат, чем дисковых.

Таким образом, комбинированное применение разных видов тормозных систем: дисковые – передние, барабанные – задние для бюджетных автомобилей вполне оправдано и по настоящее время.

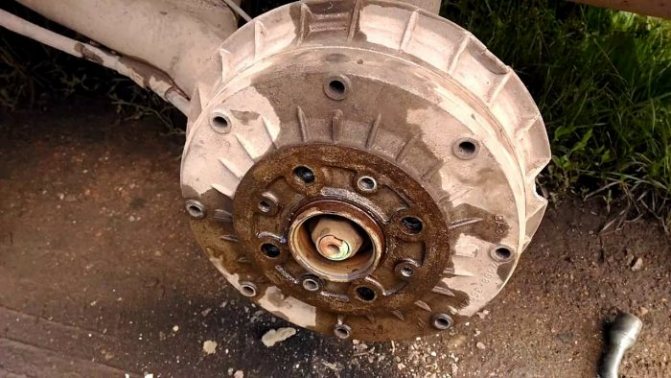

Типы, конструкция и особенности тормозных барабанов

Конструктивно все тормозные барабаны принципиально одинаковы: это металлический цилиндр с фланцем, внутренняя или наружная (в зависимости от назначения) поверхность которого обработана с высокой степенью чистоты для плотного прилегания тормозных колодок. На наружной поверхности барабана могут быть выполнены ребра жесткости, повышающие надежность всей конструкции.

Фланец барабана может выполняться в виде сплошного кольца, отдельных выступов с отверстиями или диска с центральным отверстием под ступицу колеса. Во фланце предусмотрено несколько отверстий:

• Монтажные — гладкие отверстия большого диаметра, через них пропускаются болты или шпильки, фиксирующие колесо и сам барабан на ступице колеса. Число таких отверстий может быть от 4 до 12 в зависимости от размера барабана, размеров и массы колес;
• Демонтажные — два резьбовых отверстия малого диаметра, в которые вворачиваются болты для съема барабана со ступицы колеса (в случае, если барабан не снимается усилием рук);
• Дополнительные крепежные — два или более гладких раззенкованных отверстия малого диаметра под винты или специальные фиксаторы, удерживающие барабан на ступице колеса.

Однако барабаны могут иметь ряд конструктивных отличий и иметь различное назначение и применимость.

По конструкции и способу изготовления тормозные барабаны можно разделить на две группы:

• Цельнолитые;
• Составные.

Цельнолитые барабаны изготавливаются методом центробежного литья с последующей механической обработкой фланца и поверхности трения с колодками. Обычно такие барабаны изготавливаются из серого чугуна.

Составные тормозные барабаны состоят из двух частей — литого чугунного цилиндра и точеного либо литого стального фланца. Такая конструкция обладает высокой прочностью и позволяет выполнять ремонт барабана по мере его износа или в случае повреждений. Однако составные барабаны более дорогие и сегодня используются значительно реже литых.

При необходимости барабаны всех типов после изготовления подвергаются балансировке с помощью выточки металла или установки специальных грузиков.

Также тормозные барабаны могут иметь различную конструкцию и способ монтажа:

• Барабаны с фланцами;
• Барабаны с интегрированной ступицей.

Барабаны первого типа — это классическая конструкция, такой барабан монтируется на ступицу колеса, которая является самостоятельной деталью. Барабаны второго типа имеют интегрированную ступицу колеса, вся эта конструкция монтируется на ось автомобиля, в нее устанавливается ступичный подшипник и навешивается колесо. Барабаны со ступицей используются значительно реже обычных барабанов с фланцами, так как они более сложны в производстве и дают меньше возможностей для ремонта. Наиболее часто барабаны со ступицей имеют составную конструкцию.

По назначению тормозные барабаны бывают двух типов:

• Для колесных тормозных механизмов;
• Для стояночной тормозной системы грузовых автомобилей.

Барабаны первого типа монтируются на ступицы колес, они участвуют в работе основной (рабочей) и стояночной тормозных систем. Барабаны второго типа монтируются на карданный вал (со стороны коробки передач), они участвуют в работе стояночной тормозной системы, однако в экстренных ситуациях могут выступать и элементами запасной тормозной системы для совершения экстренной остановки транспортного средства.

По применимости тормозные барабаны бывают трех типов:

• Для тормозных механизмов колес задней оси;
• Для тормозных механизмов колес передней оси;
• Универсальные (могут использоваться на колесах всех осей транспортного средства).

Как правило, передние и задние тормозные барабаны грузовых автомобилей отличаются размерами и массой: на задние колеса устанавливаются более широкие барабаны, на передние — более компактные. На многих двухосных коммерческих грузовиках и легковых автомобилях передние и задние колеса оснащаются одинаковыми тормозными барабанами. А сегодня легковые переднеприводные автомобили все чаще имеют барабанные тормоза только на задней оси, на передних колесах работают более легкие и эффективные дисковые тормоза.

Барабаны в зависимости от назначения и конструкции могут иметь диаметр от 200 (у легковых авто) до 450 мм и более (у грузовых авто), а массу до 70 кг и более.

Привод современной тормозной системы различается по способу воздействия:

1. Механический привод тормозов (представляет собой систему тросов и рычагов, которые посредством механического соединения воздействуют на тормозные механизмы для осуществления процесса торможения);
2. Гидравлический привод тормозов (представляет собой систему, работа которой основана на гидравлическом взаимодействии деталей тормозной системы). Устройство гидравлического привода тормозов включает следующие детали: педали тормоза, усилитель тормозного усилия, главный тормозной цилиндр, соединительные гидравлические шланги, и тормозные механизмы. Гидравлический привод тормозной системы получил широкое распространение в современном автомобиле строении благодаря возможности системной работы с электронными системами торможения, такими как

-Антиблокировочная система тормозов;

-Усилитель тормозного привода;

-Система распределения тормозных усилий;

-Электронная система блокировки дифференциала.

Принцип работы гидравлического привода тормозов основан напередаче тормозной жидкостик тормозным механизмам через шланги тормозной системы. Работа гидравлического привода тормозов начинается после нажатия педали тормоза, после чего вступает в работу главный тормозной цилиндр (основной элемент тормозной системы, который служит для преобразования механической работы (нажатие на педаль тормоза), в гидравлическую). Создается давление тормозной жидкости в системе, вследствие которого осуществляется работа тормозных механизмов, тормозной поршень разжимает колодки, и прижимает их к тормозным дискам, за счет чего происходит трение между ними и автомобиль начинает уменьшать скорость.

3. Электрический привод тормозов (основан на использовании источника электрической энергии). Преимущества электрического привода тормозов в простоте конструкции и в удобстве эксплуатации. К основным недостаткам электрического привода тормозов можно отнести потребность в мощном источнике электрической энергии, из-за чего электрический привод тормозов не пользуется популярностью сегодня;

4.Пневматический привод тормозов (для процесса торможения автомобиля использует сжатый воздух).

5. Комбинированный привод тормозов (основан на сочетании пневматического и гидравлического приводов).

Преимущества и недостатки

Барабанные тормоза используются на многих грузовых автомобилях, реже — легковых машинах и мотовездеходах. Главное преимущество барабанного тормозного механизма — в том, что его мощность (определяемую площадью пятна контакта колодок с поверхностью барабана) можно очень легко повышать за счёт увеличения как диаметра барабана, так и его ширины (в то время, как дискового — только за счёт увеличения диаметра диска, который в большинстве случаев ограничен размером обода колеса, внутри которого тормозной диск установлен). Это позволяет даже при не слишком высокой удельной эффективности (тормозное усилие на единицу площади колодок) достичь очень высоких абсолютных значений тормозного усилия, необходимых для замедления и остановки тяжёлого транспорта, например — грузовиков или автобусов. Барабанный механизм сравнительно хорошо защищён от попадания воды и пыли, его колодки намного меньше изнашиваются на запылённой или грунтовой дороге, чем открыто установленные колодки дискового механизма, что делает его более долговечным и вообще более подходящим для плохих дорожных условий. Использование барабанных тормозов упрощает оснащение автомобиля стояночным тормозом. Барабанные тормоза не выделяют много тепла, что делает возможным применение сравнительно дешёвых, безопасных в обращении и не гигроскопичных тормозных жидкостей на масло-спиртовой основе (ЭСК, БСК и подобные), имеющих низкую температуру кипения.

В то же время, барабанные тормоза срабатывают менее равномерно и в целом медленнее, чем дисковые, имеют менее стабильные характеристики (что в первую очередь обусловлено непостоянством пятна контакта колодки и внутренней поверхности тормозного барабана) и меньшие возможности для регулировки, усилие на их колодках ограничено прочностью барабана на разрыв (в то время, как в дисковом тормозе диск нагружается на сжатие, что позволяет значительно увеличить силу, с которой колодки прижимаются к нему). Поэтому на быстроходных легковых автомобилях обычно применяют как минимум передние дисковые тормозные механизмы.

Когда балансировку выполнить невозможно

Существуют ситуации, когда правильный баланс колеса, даже при соблюдении всех рекомендаций по проведению процедуры, установить невозможно. Происходить это может по следующим причинам:

1. В колесо попал инородный предмет. К примеру, между диском и шиной оказался винтик или гайка. Проблему в этом случае решает перебортирование колеса.
2. Некачественная покрышка. Если слои резины на покрышке нанесены неравномерно, добиться баланса не получится. Шину придется заменить или выполнить точечную балансировку колеса в сборе на профессиональном оборудовании.
3. Деформирован колесный диск. Чаще всего неидеальной геометрией отличаются штампованные диски. Особенно российского производства. Проблема решается прокаткой или заменой диска.

Общий вес грузов, установленных на новое колесо, не должен превышать 60-ти граммов. Если для достижения баланса приходится устанавливать грузики весом более 60-ти граммов, стоит проверить правильность сборки колеса, геометрию диска и качество покрышки.

Дополнительную проверку правильной балансировки колес проводят в движении. Если на скорости 90-100 кмч не ощущаются постукивания, толчки в руль или вибрация, значит, все действия выполнены правильно. Новичку для подтверждения результатов работы целесообразно пройти диагностику на СТО. Если мастера констатируют наличие баланса колес, в дальнейшем можно смело заниматься процедурой самостоятельно.

Многие водители задаются вопросами: возможна ли балансировка колес своими руками, нужно ли самостоятельно проводить данную процедуру, не навредит ли транспортному средству этот процесс. В данной статье вы найдете ответы на все интересующие вас вопросы.

Всем знакомо приятное чувство, когда вы сделали что-то своими руками, не обращаясь за помощью специалистов. Самостоятельная балансировка колес является отличным методом сэкономить свои средства. Если понять механизм и сделать все правильно, это не займет много времени.

А зачем вообще нужна балансировка?

Может сложиться впечатление, что поменять резину с летней на зимнюю и наоборот вполне достаточно для того, чтобы пользоваться автомобилем и не знать хлопот. Однако это не так. Балансировка очень важна для обеспечения безопасности вашего автомобиля и соответственно всех тех, кто в нем находится.

Когда и как часто нужно производить балансировку?

Самостоятельная балансировка колес производится в ряде ситуаций, часть из которых является совершенно бытовой, другие же несколько нестандартными.

Опишем основные из них:

Когда вы меняете резину с летней на зимнюю и наоборот. Колесные диски остаются, заменяют лишь резину.

Когда вы нередко попадаете в ямы, либо ударяетесь колесами и это, почти наверняка, снижает баланс колес. Поэтому необходимо контролировать состояние колес и периодически проводить балансировку.

Автослесари советуют делать балансировку по достижении двадцати тысяч километров пробега автомобиля.

Не всегда удается ездить по ровной дороге, даже в городе. Попадания в ямы и ухабы неизбежны, это неблагоприятно сказывается на состоянии шин и колес.

В некоторых случаях может производиться демонтаж и ремонт поверхности шины. В данном случае просто необходимо произвести балансировку.

Если вы планируете длинную поездку, более чем на две тысячи километров, то подготовка к ней включает в себя проверку всех систем автомобиля, в том числе и балансировку колес.

В общем, по описанным выше случаям, нетрудно догадаться, что процедура эта необходима достаточно часто. И каждый раз заезжать на станцию технического обслуживания может быть накладно. А значить, есть смысл выяснить, как она выполняется самостоятельно.

Разница между тормозами

Целый ряд автолюбителей интересуются, какие же тормоза лучше для машины – дисковые или барабанные. Хотя системы были созданы примерно в одно и то же время, они поочерёдно вытесняли друг друга.

Сначала разница в эффективности работы тормоза привела к тому, что дисковые оказались менее полезными, нежели барабанные. Но во многом это связано с отсутствием подходящих материалов.

Затем появляющиеся отличия начали действовать в пользу дисков, вытесняя уже устоявшиеся на то время барабанные тормоза. В настоящее время в приоритете оказались именно дисковые узлы. Хотя нельзя исключать и того, что когда-то ситуация снова поменяется.

Достоинства дисковых узлов

Конструктивная разница, актуальная между дисковыми и барабанными тормозами, уже была внимательно рассмотрена. Теперь следует поговорить о достоинствах каждого из представленных вариантов.

Ключевые преимущества дисковых систем связаны с особенностями расположения тормозных накладок и условиями эксплуатации.

За счёт встречных тепловых потоков материалы равномерно расширяются от нагрева и так же равномерно прижимаются накладки
Контакт с окружающей средой даёт неоспоримое преимущество в виде эффективного теплообмена.
Конструктивные особенности дисков и их теплообменные характеристики позволяют акцентировать внимание на таком важном достоинстве как более качественное охлаждение. Для дисковых узлов перегрев менее характерен, чем в случае с барабанами.
Изменения в зазорах между рабочими поверхностями при торможении объясняются симметричными воздействиями
От этого зазоры способны саморегулироваться

У барабанных воздействия являются асимметричными, а потому здесь возникает необходимость в периодической регулировке зазоров.
В дисковых узлах не происходит накапливание продуктов трения. Эти механические частицы считаются очень опасными, поскольку ускоряют износ и нарушают плотность прилегания.

Дисковый тормоз на автомобиле УАЗ

Современные узлы торможения оснащаются гидравлическими и механическими системами. А за последние годы активно внедряются электронные разработки, наиболее ярким примером среди которых считается ABS, то есть антиблокировочная система.

Учитывая конструктивные особенности, именно дисковые тормозные механизмы значительно лучше адаптированы под установку электроники. Барабанные в этом компоненте существенно уступают.

Преимущества барабанных тормозов

Здесь же основные достоинства формируются на основании того, что пара трения изолируется от пагубного воздействия со стороны внешней окружающей среды.

Вряд ли стоит спорить о том, что эффективность процесса торможения выше у дисковых узлов. А вот стоимость обслуживания заставляет владельцев машин с дисковыми тормозами завидовать водителям авто с барабанными механизмами.

Принимая во внимание практичность обеих тормозных механизмов, поставить знак равенства между ними нельзя, поскольку определённое преимущество именно на стороне дисковых тормозов. Но и барабанам есть несколько козырей в виде следующих преимуществ:

Но и барабанам есть несколько козырей в виде следующих преимуществ:

• Когда дисковые тормоза интенсивно тормозят и попадают в воду, за счёт открытости конструкции есть вероятность деформации тормозного диска и появления термических повреждений. В итоге узел постепенно разрушается. Для барабанов такая проблема не является актуальной.
• Между дисками есть зазоры, куда могут попадать различные частицы с абразивными свойствами. В основном это касается песка, грязи и пыли. Это ведёт к активному износу тормозных накладок. У барабанных износ не столь интенсивный, и имеется защита от абразивных компонентов.
• Ремонт и обслуживание барабанных узлов требует меньше сил и денег. А это для многих автомобилистов весомый аргумент.

Сугубо по показателям эффективности торможения с небольшим отрывом выигрывают дисковые системы. При этом нельзя сказать, что барабаны значительно хуже. У них имеются собственные козыри.

Если дорогие иномарки комплектуются всегда дисковыми узлами на всех колёсах, то для более бюджетной категории практикуется принцип комбинирования. Это отличное решение, позволяющее снижать себестоимость машины, не жертвуя качеством работы тормозных систем. В итоге на многих автомобилях можно встретить ситуации, когда сзади стоят барабанные узлы, а впереди располагаются диски.

Конструктивные особенности

На многих легковых и грузовых современных и не очень авто, таких как Камаз (очень популярный грузовик) или Газель, часто предусмотрена именно задняя система торможения. Она состоит непосредственно из самого тормозного барабана, а также механизма так называемой разводки колодок.

Причем в такой системе именно тормозной автомобильный барабан является ключевым узлом. Процесс остановки транспортного средства реализуется за счет того, что начинается соприкосновение между собой барабана и колодок, когда водитель нажимает на соответствующую педаль. Так активируется процесс взаимотрения, тем самым скорость снижается и автомобиль окончательно останавливается. В основе барабанных механизмов обычно лежит чугун высокой прочности.

В процессе торможения на барабан и и ответную колодку действует огромная нагрузка. Причем чем выше будет скорость авто в момент торможения и усилие, прикладываемое к педали, тем выше нагрузка.

При эксплуатации автотранспортных средств в тяжелых условиях начинается дополнительный процесс загрязнения. Между колодками и барабанами скапливается различная грязь.

Поскольку соприкасающиеся поверхности (барабан и колодка) выполнены из разных материалов, на барабанах постепенно возникают разного рода дефекты и признаки деформации. Это опасно тем, что элементы соприкасаются не полностью, площадь контакта уменьшается, и эффективность торможения падает. Все это заставляет периодически проводить осмотр узла, а также заниматься профилактикой. Иначе можно упустить тот момент, когда произойдет отказ системы. О последствиях говорить не стану. Все и так очевидно.

И тут на помощь приходит та самая проточка. Фактически это альтернатива замене тормозов в случае их износа.

Эффективность процесса торможения

Безусловно, дисковые тормоза намного эффективнее при торможении, чем барабанные собратья. В принципе, дисковые тормоза возникли только потому, что барабанные не могли обеспечить приемлемую скорость торможения современного автомобиля, у которого заметно возросла скорость и динамика.

Даже когда барабанная тормозная система еще совсем новая, то она все равно по своей эффективности торможения будет заметно уступать дисковой.

В сущности, мы уже давно можем наблюдать постепенное вытеснение барабанных тормозов и их замену на дисковые.

Сегодня вы вряд ли найдете автомобиль, у которого на передних колесах использовались бы барабанные тормоза. Из соображений безопасности абсолютно все производители ставят на передние колеса дисковый тормоз.

На задние колеса все еще устанавливают барабанные тормоза, но единственная причина, по которой это делается – удешевление автомобиля.

То есть, барабанные тормоза могут устанавливаться на задние колеса бюджетных автомобилей. Это допустимо, поскольку на такие автомобили обычно ставят не очень мощные двигатели, и их динамика не столь велика. Барабанным тормозам вполне по силам с этим справиться.

Принцип работы барабанных тормозов

В основе принципа работы барабанного тормоза лежит возникновение торможения автомобильного средства после нажатия воителем на соответствующую педаль. Механизм заключается в следующем:

1. Тормозные колодки разводятся, преодолевая сопротивление пружин, стягивающих их в результате давления тормозной жидкости на поршни, расположенные в тормозном цилиндре;
2. Скорость вращения барабана снижается благодаря плотному прилеганию фрикционными накладками на поверхности колодок к рабочей его области, что способствует снижению частоты вращения колес.

При наличии в тормозном механизме пары цилиндров существенно повышается его эффективность.

Вопросы выбора и замены тормозных барабанов

Тормозные барабаны в процессе эксплуатации подвергаются значительным механическим и температурным нагрузкам, что приводит к их износу и повреждениями. Основная проблема барабанов — износ их рабочей поверхности. Износ может быть равномерным и неравномерным, в первом случае просто увеличивается внутренний диаметр барабана и колодкам приходится преодолевать больший путь до контакта с поверхностью трения, а во втором случае на поверхности трения образуются борозды, неровности и т.д. Также внутренняя поверхность барабана может приобретать овальность, что ухудшает эффективность торможения. Во всех этих случаях барабаны подвергаются расточке или замене.

При расточке барабана используется ряд установленных производителем транспортного средства ремонтных размеров, которые обычно идут с шагом 1 мм и с допуском 0,25 мм. При достижении максимального ремонтного размера тормозной барабан необходимо заменить, так как его стенки становятся слишком тонкими, и вся конструкция теряет прочность — такую деталь опасно эксплуатировать.

Менять барабан нужно и в тех случаях, когда на нем образуются слишком глубокие борозды, значительные задиры и, особенно, трещины и сколы. Для своевременного выявления этих дефектов необходимо регулярно (при каждом регламентном ТО в соответствии с рекомендациями производителя автомобиля) осматривать барабаны через смотровые окна в тормозном щите колеса.

Для замены необходимо выбирать барабан установленного производителем транспортного средства типа и каталожного номера. Деталь другого размера и с иным расположением отверстий на фланце либо вовсе нельзя установить, либо после монтажа вся тормозная система будет работать некорректно. Для легковых автомобилей с задними барабанными тормозами рекомендуется менять сразу оба барабана, для этого детали продаются в комплекте (парами). Производить замену тормозного барабана нужно в соответствии с инструкцией по ТО и ремонту транспортного средства, при установке нового барабана требуется выполнить все необходимые регулировки тормозных механизмов. При соблюдении всех рекомендаций установка тормозного барабана будет выполнена быстро, а работа тормозов будет надежной в любых условиях.

Барабанный тормозной механизм заднего колеса

Снятие и установка тормозных барабанов

Примечание. Тормозные барабаны заменять одновременно с обеих сторон автомобиля.

Барабанный тормозной механизм заднего колеса: 1 — -верхняя стяжная пружина колодок; 2 — отжимная колодка 3 — прижимная колодка; 4 — направляющая пружина, 5 — устройство автоматической регулировки зазора между колодками и барабаном

Детали барабанного тормозного механизма заднего колеса 1 — тормозные колодки; 2 — тормозной барабан; 3 — устройство автоматической регулировки зазора между тормозными колодками и барабаном; 4 — защитный колпачок; 5 — пружина; 6 — колесный цилиндр; 7 — штуцер для прокачки привода тормоза системы; 8 — щит тормозного механизма; 9 — ось направляющей пружины колодок

Отсоединение верхней стяжной пружины	Снятие направляющей пружины тормозных колодок

Снятие

• Поднимите заднюю часть автомобиля, установите на подставки и снимите колеса.
• Отпустите рычаг стояночного тормоза и максимально ослабьте натяжение тросов привода стояночного тормоза.
• Снимите тормозной барабан, отвернув болты крепления.

Установка

• Очистите от пыли тормозной барабан и тормозные колодки.
• Установите на место тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном.
• Отрегулируйте стояночную тормозную систему
• Установите колеса и опустите автомобиль.

Замена тормозных колодок

Примечание. Тормозные колодки заменять одновременно с обеих сторон автомобиля новыми рекомендуемых заводом марки и типа.

Снятие

• Поднимите заднюю часть автомобиля. установите на подставки и снимите колеса.
• Снимите тормозной барабан,
• Отсоедините верхнюю стяжную пружину колодок с помощью универсальных щипцов для установки пружин.
• Снимите направляющие пружины колодок.
• Сдвиньте насколько возможно к оси ступицы зубчатый рычаг.
• Отодвиньте колодки от щита тормоза и установите щипцы на поршни колесного цилиндра.
• Потяните на себя планку устройства автоматической регулировки зазора между колодками и барабаном и выведите ее из передней тормозной колодки
• Отсоедините от разжимного рычага трос привода стояночного тормоза.
• Поверните храповик устройства автоматической регулировки заюра между колодками и барабаном в нерабочее положение.
• Поверните на 90′ переднюю тормозную колодку.
• Выведите тормозные колодки с нижних опорных пальцев и снимите колодки.
• Осмотрите тормозные барабаны проверьте состояние трубок подвода тормозной жидкости и тщательно очистите детали тормозного механизма.

Установка

• Присоедините наконечник троса стояночного тормоза к разжимному рычагу.
• Установите колодки на щите тормоэа. повернув при этом на 90′ переднюю тормозную колодку.
• Сдвиньте насколько возможно к оси. ступицы зубчатый рычаг и соедините планку устройства автоматической регулировки зазора между колодками и барабаном с передней колодкой
• Установите направляющие пружины колодок.
• Присоедините к колодкам верхнюю стяжную пружину
• Снимите щипцы с колесного цилиндра.
• Установите тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном
• Отрегулируйте стояночную тормозную систему.
• Установите колеса и опустите автомобиль.

Снятие

• Снимите тормозной барабан.
• Снимите тормозныe колодки.
• Отсоедините от колесного цилиндра трубку подвода тормозной жидкости, приняв меры недопускающие утечку жидкости.

Установка

Установка колесного цилиндра производится в порядке, обратном снятию, с соблюдением моментов затяжки резьбовых соединений. После установки прокачайте систему гидропривода тормозов.

v4x.narod.ru

2.1 Анализ и выбор способов восстановления тормозного барабана

Восстановление
— производство восстановительных
работ, в результате которых детали, узлу
или агрегату возвращаются первоначальные
(номинальные), размеры, форма, свойства,
мощность и точность (изменения возможны
только в сторону улучшения). Есть
несколько способов восстановления
тормозного барабана наплавка и
восстановление деталей механической
обработкой.

Сущность
способа восстановление деталей
механической обработкой под ремонтный
размер (расточка)заключается в том, что
восстанавливают (исправляют) геометрическую
форму ремонтируемой сопрягаемой детали
снятием минимального слоя металла с ее
изношенных поверхностей до удаления
следов износа без сохранения первоначальных
размеров детали. Применение данного
метода восстановления изношенных
деталей связано с понятием ремонтного
размера. Ремонтным называют размер, до
которого производится обработка
изношенной поверхности при восстановлении
детали. Преимущества: 1 Простота
техпроцесса и оборудования;

2
Высокая экономическая эффективность;

3Сохранение
взаимозаменяемости деталей в пределах
ремонтных размеров. Недостатки:

1
Увеличение номенклатуры запасных
частей;

2
Усложнение организации процессов
комплектования деталей, сборки и хранения
деталей на складе.

Экономическая
целесообразность восстановления деталей
механической обработкой под ремонтный
размер (расточка) состоит в том, что
себестоимость восстановления обычно
ниже стоимости новых деталей, так как
при этом способе невелики трудоемкости
и продолжительность ремонта, а также
затраты на материалы.

Цель
наплавки — восстановление изношенного
объема металла, а также нанесение нового
слоя металла с повышенной износостойкостью
или требуемыми физико-химическими
свойствами. Механизированная наплавка
под слоем флюса. Применяется для
восстановления поверхностей большой
площади с равномерным износом
цилиндрической или плоской формы.
Преимущества способа: 1 производительность
в 5—10 раз выше, чем при ручной наплавке;
2 металл получается чистый и плотный; 3
возможно легирование присадочного
металла. Для получения металла с высокой
твердостью HRC 40—60 применяют керамические
флюсы АНК-40, АНК-3, AHJI-1, АН-10, которые
содержат легирующие элементы (феррохром,
ферромарганец и др.). Способ восстановления
детали определяется геометрическими
размерами и формой, материалом, твердостью.
Проведя сравнения двух методов, я выбрал
метод механической обработкой под
ремонтный размер (расточка), так как
тормозной барабан вылит из чугуна
высокой твердости и еще имеет номинальный
ремонтный размер. Так же с экономической
точки зрения расточка дешевле наплавки.
