Топливный насос ВАЗ 2109 (карбюратор)

Если бензонасос ВАЗ 2109 карбюратор работает неправильно, то это влияет на такой важный процесс, как подача топлива в карбюратор. Сбои приводят к недостатку топлива в этом узле автомобиля.

Сейчас мы расскажем о такой процедуре, как замена бензонасоса ВАЗ 2109. Но, прежде, чем начинать сам процесс – займёмся первичной диагностикой. Чтобы выяснить причины, выполняем следующие действия:

• Сперва снимаем шланг с нагнетательного патрубка. Используя рычаг подкачки, нужно проверить подачу топлива. Если бензин в карбюратор не поступает, шланг снимается с всасывающего патрубка. Теперь вы сможете выяснить, есть ли разрежение. В случае, если его нет, бензонасос следует разобрать для проверки всех деталей.

В среднем, на бензонасос ВАЗ 2109 карбюратор цена колеблется от пятисот до семисот пятидесяти рублей. В первом случае мы получаем родной «ДААЗ». За большую сумму можно купить импортный «Pekar». Второй, по мнению многих водителей – более «живучий». За 450-500 можно купить итальянский аналог. Немного проще француза, но неплох. Некоторые водители устанавливают электробензонасос на карбюратор ВАЗ 2109. Другие же предпочитают устанавливать карбюратор с автоподсосом на ВАЗ 2109.

Порядок разборки топливного насоса и его замена

• первым делом вам нужно снять воздушный фильтр;
• после этого снимается шланг, через который бензин подаётся к топливному насосу. Чтобы это сделать, ослабляем затяжку хомута;
• таким же образом снимается и шланг, подающий бензин в карбюратор;
• откручиваем гайки, крепящие бензонасос.

Снимаем его как можно аккуратнее, иначе можно просто испортить прокладки. Исследуем все детали на наличие трещин и сколов. Клапаны (впускной и нагнетательный) проверяем на герметичность. Патрубки проверяем тоже – они не должны проворачиваться в своих гнёздах.

Смотрим, чтобы диафрагмы были в порядке – без повреждений и отслаивающихся фрагментов. Теперь промываем детали бензином и продуваем воздухом под давлением.

Когда вы проверите все запчасти, то можно приступать к замене тех, которые уже износились, прокладки насоса меняются в обязательном порядке. Хуже, поверьте, от этого ни вам, ни вашей машине, не будет. В ходе установки применяется смазка Литол-24.

Если повреждения достаточно серьёзные – меняем бензонасос ВАЗ 2109 (карбюратор) полностью

После того, как вы это всё проверили и заменили нужные детали, топливный насос ВАЗ 2109 (карбюратор) можно ставить на место. В процессе следует провести коррекцию подачи топлива. Это делается при помощи прокладок. Вам нужно выяснить, как сильно выступает толкатель от поверхности прокладки. Правильное расстояние не должно превышать 1,3 мм. Если расстояние будет больше, то давление топлива будет больше, чем нужно.

Это, в свою очередь, приводит к неисправностям запорного клапана. Когда расстояние меньше 0,8 мм, в ситуациях, когда автомобиль едет быстрее, или испытывает повышенные нагрузки, топливо в карбюратор поступает в количестве, которого недостаточно.

При установке насоса, действия выполняются обратные тем, что при снятии. Заметим, что на корпусе бензонасоса есть стрелка, которая должна быть направлена туда, куда идёт поток бензина – к карбюратору.

Последнее, что вам нужно будет сделать для бензонасоса ВАЗ 2109 (карбюратор):

Когда рычаг подкачки отжат, нужно затянуть винты на крышке корпуса бензонасоса. Если машина не заводится, или глохнет, проверьте ещё и ускорительный насос карбюратора ВАЗ 2109.

Принцип действия механического бензонасоса

Бензонасос приводится в действие кулачком распределительного вала, который двигает толкатель в горизонтальном направлении, заставляя его совершать возвратно-поступательные движения. Толкатель, в свою очередь, воздействует на рычаг механической подкачки, а он уже поднимает-опускает шток мембраны.

Таким образом внутри топливного насоса создается определенное давление, которое поддерживается клапанами крышки устройства. Один из них пропускает горючее внутрь, не пуская его обратно, а второй выталкивает в топливопровод, идущий к карбюратору.

Как видите, конструкция очень проста, поэтому, чтобы определить причину того, что бензонасос не качает, достаточно его разобрать и проверить состояние основных элементов.

Поскольку корпус никак не влияет на работу бензонасоса, если он, конечно, не поврежден, то начнем с толкателя. Этот элемент выполнен из стали и просто так сломаться не может. А вот износиться – пожалуйста, особенно если он не оригинальный, а купленный в виде отдельной запчасти. Стоит его длине уменьшиться на несколько миллиметров, и бензонасос не качает топливо.

Вернее, он-то качает, но амплитуда движения диафрагмы существенно сокращается. Отсюда низкое давление горючего в системе, и, как следствие, перебои в работе двигателя. Стандартная длина толкателя для насосов ДААЗ – 84 мм. Замеряйте его длину, и при необходимости замените износившуюся деталь.

Наиболее часто встречающаяся неисправность диафрагмы – это ее разрыв. Случается также, что она деформируется. По причине этих повреждений диафрагма начинает пропускать через себя топливо, что также является причиной падения давления в системе.

Обнаружить подобную неисправность можно, только разобрав устройство подачи топлива. Если в том, что бензонасос не качает, виновна именно диафрагма, вы это сразу увидите. Решается такая проблема путем ее замены.

ПРОВЕРКА И РЕГУЛИРОВКА ДАВЛЕНИЯ НАСОСА

Каждый знает, что все детали автомобиля имеют определённый ресурс. Таким образом, бензонасос «девятки», как и любая другая деталь, рано или поздно выходит из строя. Он перестаёт исправно качать бензин. Следующая инструкция поможет вам разобраться в проблеме.

Следует сказать, что на ВАЗ 2109 проблемы не всегда одинаковы.

• Далеко всегда причинами становятся не герметичность клапана или корпуса, топливного провода или диафрагмы. Зачастую причина в засорившихся топливных фильтрах или в перегревающих подводящих топливо бензопроводах. А самой главной проблемой является недостаточное давление бензина на выходе бензонасоса.
• В том случае, когда бензонасос изначально не мог показать соответствующее давление на выходе, все указанные выше проблемы только ещё больше усугубили ситуацию.
• Вам нужно точно знать давление, которое должен развивать топливный насос при двигателе, который работает на холостых оборотах. Как правило, все топливные насосы должны развивать давление от 0,20 до 0,35 атмосфер. Если бензонасос имеет на выходе такое давление, проблем с подачей топлива возникать не должно.
• Давление измеряется манометром со шкалой в 1,6 атмосфер.
• Если давление оказалось ниже нормы, возможно, потребуется только подстройка насоса.
• Бензонасос можно отрегулировать, приблизив или отдалив его от блока мотора путём изменения толщины прокладки.
• Другим способом является усиление пружины, под неё нужно подложить шайбы, с учётом прочности пружины и износа деталей.
• Третий способ – это изменить длину штока.
• Любое из перечисленных действий поможет поднять давление бензонасоса  до уровня 0,20-0,30 атмосфер.
• Когда двигатель станет работать на повышенных оборотах, этот показатель вырастет ещё немного.

ХАРАКТЕРИСТИКИ БЕНЗОНАСОСА ВАЗ 2109

Для того чтобы понять, как работает исправный насос и проверить его работу, нужно знать его характеристики:

• Длина штока должна быть 82,4 мм.
• Шток должен выступать над прокладкой на 0,8 — 1,3 мм.
• Толщина самой первой прокладки должна составлять 0,3 мм.
• Ход штока равен 2,5 – 2,8 мм.

Несколько полезных рекомендаций

Обратите внимание, что на автомобилях, которые имеют обратную магистраль, причиной появления проблемы может стать слишком большое сбросное отверстие, так как большая часть давления сбрасывается обратной магистралью.
Если установленный на вашем автомобиле насос невозможно отрегулировать, его придётся заменить.
Сегодня на рынке продаются самые разнообразные модели насосов для ВАЗ от различных производителей.
Подойдите к покупке очень ответственно, чтобы не приобрести подделку. Выбирайте фирменный магазин и надёжную фирму – производителя

Приобретайте только те модели бензонасосов, которые рекомендованы заводом ВАЗ.
Самым лучшим вариантом будет обратиться к официальному дилеру запчастей ВАЗ в своём регионе. Эта позволит вам быстро получить нужную деталь, не волнуясь о том, что она окажется плохого качества. Таким образом, не придётся искать и покупать ещё один бензиновый насос.

Проверка работоспособности бензонасоса на инжекторных ВАЗ 2108/2109

Если в «Спутниках» и «Самарах» с карбюраторными двигателями неисправности бензонасоса связаны только с его конструкцией, то у инжекторных машин они могут быть вызваны ещё и проблемами с электропитанием устройства.

Диагностика электрической цепи бензонасоса

Для того чтобы проверить, подаётся ли на бензонасос напряжение, включите зажигание, не заводя двигателя, и прислушайтесь. При повороте ключа вы должны услышать сначала щелчок реле, а потом характерный «визг», который издаёт работающий электромоторчик топливной помпы. Если эти звуки отсутствуют, поиск проблемы нужно начинать с устройств защиты цепи насоса.

Реле и предохранитель топливной помпы находятся в дополнительном монтажном блоке, который расположен под бардачком. Реле насоса (R2) установлено посредине, а его предохранитель (F2) – слева от него.

Реле и предохранитель бензонасоса находятся в дополнительном монтажном блоке под «бардачком»

Проверяем их в таком порядке:

1. Отключаем минусовую клемму от АКБ.
2. Извлекаем предохранитель из гнезда, «прозваниваем» его тестером. Если он неисправен, производим его замену.
3. Подсоединяем клемму к аккумулятору, включаем зажигание, не запуская двигателя. Тестер переключаем в режим вольтметра и измеряем напряжение между выводом реле, к которому подходит розовый провод и «массой». Прибор должен показывать 12 В. Если напряжения нет, проблему нужно искать в проводке или контактной группе замка зажигания. Если же питание на реле подаётся, замкните отвёрткой вывод, к которому подходит розовый провод с выводом, соединённым с серым проводом. Так цепь насоса окажется замкнутой напрямую (в обход реле). Бензонасос заработал — меняем реле, нет — проверяем, поступает ли напряжение на сам насос.
4. Снимаем заднее сиденье. Отгибаем под ним ковролин, находим лючок. Откручиваем винты (2 шт) его крепления. Под лючком есть электрический разъем. Отсоединяем его от насоса. Включаем зажигание. При помощи тестера, включённого в режиме вольтметра, измеряем напряжение между «плюсом» (серый провод) насоса и его «массой». Напряжение есть — проблема в самом насосе, нет — причину следует искать в проводке.

Проверка давления топлива в системе

Если диагностика показала, что насос работает, но при этом наблюдаются вышеперечисленные признаки его неисправности, нужно проверить давление топлива в системе. Для этого будут нужны:

• манометр с пределом измерения 5–7 атмосфер (подойдёт обычный шинный);
• отрезок бензостойкого шланга длиной от 50 см внутренним диаметром 10–12 мм;
• ниппельный колпачок;
• 2 хомута для шланга;
• сухая тряпка.

Проверку давления производим в следующем порядке:

1. Находим на топливной рампе специальный штуцер. Он находится на правом торце устройства (если смотреть из салона авто).

2. Снимаем с него пластиковую заглушку.

3. Ниппельным колпачком откручиваем золотник. Будьте готовы к тому, что из «соска» брызнет бензин (используйте тряпку).

4. Один конец бензостойкого шланга соединяем с трубкой манометра, другой — со штуцером на рампе. Соединения фиксируем хомутами.

5. Включаем зажигание, но двигатель не запускаем. Ждём 3–5 секунд, пока насос закачает топливо в систему.

6. Смотрим на показания прибора. Давление в системе должно подняться и стабилизироваться на уровне 2,8–3,2 атмосфер. Если оно ниже этого показателя, значит, либо засорена топливная магистраль (трубки, фильтр), либо же неисправен сам насос.

Проверка и регулировка давления насоса

Не секрет, что любая деталь автомобиля имеет определенный ресурс. Вот и бензонасос “девятки” как и любая деталь, в конце концов, перестает исправно качать бензин, наша инструкция поможет вам разобраться:

• Причем на ваз 2109 проблемы с бензонасосом одинаковые всегда
• Как правило, причинами являются не герметичность клапанов или корпуса, топливного провода, или диафрагмы, возможно, засорились топливные фильтры, или перегреваются подводящие топливо бензопроводы
• Основной же проблемой является в итоге недостаточное давление бензина на выходе бензонасоса
• А в случае, когда ваш бензонасос уже изначально не мог показать соответствующее (требуемое) давление на выходе, тогда все изложенные выше проблемы лишь усугубляют ситуацию
• Вам необходимо точно знать, выходное давление (непосредственно перед карбюратором) которое должен развивать топливный насос при двигателе, работающем на холостых оборотах
• Как правило, все топливные насосы — и легковые, и грузовые – должны выдавать давление в интервале от 0.20 атмосферы и до 0.35 атмосфер. Когда ваш бензонасос имеет на выходе похожее давление, тогда проблем с подачей бензина у вас не должно быть
• Измеряется давление манометром, имеющим шкалу с делениями 1,6атмосфер — на таком манометре получится зафиксировать давление бензонасоса
• Когда измерили давление, и оно оказалось ниже нормы, возможно потребуется всего лишь подстройка насоса
• Отрегулировать бензонасос возможно либо методом его приближения либо отдаления от блока мотора (изменением толщины прокладки)
• Второй способ — это усиление пружины (под неё подкладываются шайбы, операция выполняется с учетом износа имеющихся деталей и прочности пружины)
• Третий вариант это изменение длины штока
• Любое из перечисленных мероприятий (или все в комплексе) позволяют поднять давление бензонасоса до уровня 0,20 — 0,30 атмосфер
• Самое лучшее, конечно, довести цифру до 0.30-0.35 атмосфер на холостых оборотах
• Когда мотор станет работать на повышенных оборотах, этот показатель возрастет еще немного

Характеристики бензонасоса ваз 2109

Чтобы понимать, как работает исправный насос и проверить его работу,важно знать его рабочие характеристики:

• Длина его штока составляет 82,4 миллиметра
• При этом шток выступает над прокладкой на 0,8 — 1,3 миллиметра
• Толщина самой первой прокладки 0,3 миллиметра
• А, ход штока составляет 2,5 — 2,8 миллиметра

Полезные рекомендации

Пара весьма полезных рекомендаций для новичков как поступить, если возникли на ваз 2109 неисправности бензонасоса:

Важно обратить внимание, что на машинах, имеющих обратную магистраль, проблема может появиться из-за слишком большого сбросного отверстия, тогда большая часть давления сбрасывается обратной магистралью
В случае, когда установленный насос на вашей машине не поддается регулировкам, вам придётся заменить его
Сегодня на рынке продаются десятки моделей насосов для ВАЗ от разных производителей
Чтобы не купить подделку, стоит очень ответственно подойти к покупке — выбрать фирменный магазин и солидную фирму — производитель, приобретать исключительно модели бензонасосов, рекомендованные заводом ВАЗ
А самый идеальный вариант — обратиться к официальному дилеру запчастей ВАЗ в своем регионе, тогда вы получите нужную деталь быстро, и не станете переживать, не попался ли вам бензонасос плохого качества, и уже не придется точно второй раз искать и покупать новый насос

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
2. Снимите воздушный фильтр вместе с его корпусом.
3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
4. Открутите крепежные гайки, которые удерживают сам насос.
5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
12. Поменяйте прокладки насоса, если в этом также есть необходимость.
13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Автомобильный бензонасос – это устройство, предназначенное для бесперебойной подачи горючего к установке, в которой происходит образование топливной смеси. Даже малейшая его неисправность ведет к перебоям в работе двигателя, а при более серьезных неполадках вы попросту его не запустите.

В этой статье мы рассмотрим ситуации, когда бензонасос не качает топливо вообще, либо же качает, но не в том количестве, которое необходимо силовому агрегату для нормальной работы. Также мы попытаемся разобраться в возможных причинах той или иной неисправности устройства подачи топлива и обсудим методы их самостоятельного устранения на примере автомобилей отечественного производства карбюраторного ВАЗ-2109 и инжекторного ВАЗ-2114 .

Какие бензонасосы устанавливались на автомобили ВАЗ 2108/2109

Содержание страницы

Большинство автомобилей ВАЗ 2108/2109 оснащались бензиновыми двигателями с карбюраторным впрыском горючей смеси в камеры сгорания. Инжекторными системами подачи топлива оборудовались только их последние модификации.

Таблица: серийные двигатели автомобилей ВАЗ 2108/2109

Абсолютно все карбюраторные «восьмёрки» и «девятки» оснащались механическими топливными насосами ДААЗ производства Димитровградского автоагрегатного завода. Они выпускались и выпускаются сейчас под каталожным номером 2108–1106010.

Механический топливный насос ДААЗ 2108–1106010

Инжекторные двигатели ВАЗ 2108/2109 были оснащены электрическими погружными бензонасосами, производимыми российскими предприятиями «Пекар», «Утёс», СААЗ, а также насосами совместного и зарубежного производства. На последние модификации устанавливались топливные помпы фирмы «Бош». Каталожный номер погружного электрического бензонасоса ВАЗ 2108/2109 – 2112–1139009.

Электрический насос «Бош» 2112–1139009

Несколько способов, как проверить работоспособность

Бывалые обладатели автомобилей ВАЗ 2108/2109 отлично знают, как конкретно можно проверить функциональность бензонасоса. Не всегда неисправности, касающиеся неправильной подачи горючего, могут касаться конкретно насосного устройства. Потому будет нужно уметь определять проблемы в устройстве без помощи других.

Способ № 1

Будет нужно включить зажигание и слушать, работает насос либо нет. За одним из задних сидений в салоне должно быть слышно жужжание. Если соответствующего звука работы насоса нет, то будет нужно проверить, осуществляется ли на него подача питания.

Делается демонтаж блока с реле. Для удобства водителя предназначения всех реле в блоке имеет схематичные предназначения. Если реле и предохранитель исправны, то рекомендуется отбросить либо снять заднее сидение, открыть лючок и измерить напряжение на самом устройстве. Обычно для этого употребляется мультиметр либо проводки с маломощной лампой.

Способ № 2

Будет нужно произвести подмену бензонасоса на новый. Если проблемы сразу пропали, означает, бензонасос вправду был неисправен. В этом случае, если автомобиль как и раньше нереально завести из-за низкого давления в топливной рампе, неувязка не в бензонасосе, а в самой топливной системе. Лучше всего обратиться к спецам.

Способ № 3

Проверку работоспособности бензонасоса можно провести, измерив количество перекачиваемого им бензина за определёный период времени.

Будет нужно организовать доступ к топливной рампе и выкрутить золотник на трубке. К отверстию подсоединить шланг, другой конец которого опустить в ёмкость для измерения (к примеру, трёхлитровую банку). Насос на «восьмёрке» и «девятке» перекачивает приблизительно один литр горючего за минуту. Если характеристики еще меньше, означает, засорился фильтр высокого давления.

Ремонт механического бензонасоса

Работоспособность механического бензонасоса может быть восстановлена, если заменить его неисправные элементы. Купить их можно в любом автомобильном магазине. Но лучше покупать не отдельные запчасти, а ремонтный комплект. В его состав входят все элементы, которые могут выйти из строя:

• впускной и выпускной клапаны;
• диафрагмы с дистанционными прокладками, «тарелками», стержнем;
• толкатель;
• тепловая проставка;
• прокладки

Замена клапанов

Чтобы заменить клапаны насоса потребуются ударная шлицевая отвёртка и небольшой молоток. Клапаны удерживаются в своих посадочных местах за счёт кернения в трёх точках. Эти участки необходимо аккуратно сбить отвёрткой. После этого клапаны можно извлекать. Установив новые детали, закрепляем их кернением. Для этого жало отвёртки ставим на кромку корпуса по окружности гнезда и наносим по ней несильный удар молотком. Закрепляем каждый клапан в трёх местах.

Замена клапанов

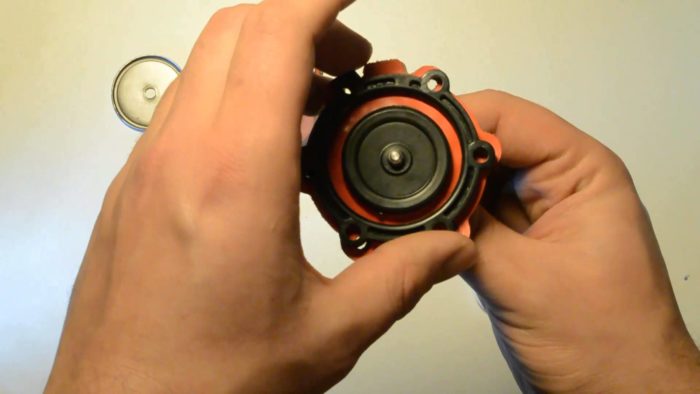

Как поменять диафрагмы

Для замены диафрагм нужно открутить гайку на 10 в верхней части стержня. Далее снимаем повреждённые элементы, а на их место устанавливаем детали из ремкомплекта.

В комплект входят три диафрагмы: две рабочие и одна предохранительная. Последняя служит для предотвращения несанкционированного попадания топлива в карбюратор при повреждении первых двух. Она устанавливается в самом низу стержня сразу после нижней «тарелки». Сверху неё на стержень ставим дистанционные прокладки: сначала маленькую, потом большую. На них укладываем рабочие мембраны и верхнюю «тарелку». Закрепляем полученную конструкцию гайкой.

Механический бензонасос имеет 3 диафрагмы

Замена толкателя, тепловой проставки и прокладок

Тепловую проставку менять необязательно, если только она не повреждена. Осмотрите её привалочные плоскости, особенно наружную, к которой крепится нижняя часть корпуса насоса. Она должна быть идеально ровная. В ином случае может возникать течь масла в месте соединения деталей во время работы двигателя.

Замена толкателя осуществляется путём извлечения старого и установкой на его место нового штока. Разницы в том, каким концом куда он будет установлен, нет.

Теперь о прокладках. Их в ремонтном комплекте всего три, и они имеют разную толщину:

• «А» – 02,27–03 мм;
• «В» – 0,7–0,8 мм;
• «С» – 1,1–1,3 мм.

Первая предназначена для установки между тепловой проставкой и корпусом привода вспомогательных агрегатов, а прокладки «В» и «С» служат для регулировки выступания толкателя над её привалочной поверхностью.

Регулировка производится следующим образом:

1. Устанавливаем тепловую проставку с первой прокладкой и новым штоком в корпус привода вспомогательных агрегатов.

2. Прокладку «В» накладываем на привалочную плоскость проставки. Далее нужно прокрутить коленчатый вал двигателя до того положения толкателя, пока он не будет максимально утоплен. Сделать это можно при помощи большой шлицевой отвёртки. Вставляем её конец в окошко картера сцепления и потихоньку толкаем маховик по часовой стрелке.

3. Периодически проверяем положение толкателя и замеряем его выступание. Когда он зайдёт в корпус привода вспомогательных агрегатов на максимальную длину, измеряем, насколько он выступает над привалочной плоскостью проставки с уже установленной на неё прокладкой. Эта величина должна составлять 0,8–1,3 мм. В случае если она больше, меняем прокладку «В» на прокладку «С». Если же длина выступания меньше указанной, меняем местами прокладки «А» и «В».

По окончании регулировки бензонасос устанавливается на место и закрепляется при помощи гаек.
