Поломки блока управления стеклоподъемниками на автомобиле лада калина

Схема подключения модуле ЭСП для кнопок Калина и распиновка

схема подключения модуле ЭСП калинамотор в двери водителя

• масса (можно лишь на 1 они снутри объединены)
• +12в для стекла водителя
• масса
• +12в для стекла пассажира
• отсутствует
• гнездо модуле ЭСП калина габариты
• к 3 ноге клавиши в двери пассажира
• к 6 ноге клавиши в двери пассажира
• Клавиша ЦЗ:
• гнездо ЦЗ модуле ЭСП калина закрытие
• масса
• отсутствует
• размеры
• масса подсветки
• отсутствует
• открытие

Блок управления электропакетом (на фото ниже) калина люкс не работает. Вернее на мои нажатия не реагирует. Он подсвечен, когда нажимаю на кнопки, щелкаю, слышу однократный короткий звук в районе спидометра/печки ( услышать можно на видео ниже) С утра появилась такая штука, на час отошел, все заработало. К вечеру все снова перестало реагировать и вот уже так целые сутки. Ни центральный замок,ни зеркала, не стеклоподъемники не реагируют на мои нажатия.. В чем дело? Клемму минут на 15 отсоединял , не помогло, сигнализация starline.

Электросхемы Лада Калина 2 хэтчбек (люкс)

В этом разделе размещены схемы электрооборудования новой Калины (ВАЗ 2192) комплектации «люкс».

Схема передней электропроводки Калина 2

1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.

Схема панели приборов Калина 2

1,2 – колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3, 4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.

Все остальные схемы подходят от комплектаций «норма» и «стандарт».

Снятие стеклоподъемников

Начнем с передних механизмов

Прежде, чем приступить к ремонту, необходимо демонтировать дефектное устройство. Но для того, чтобы снять стеклоподъемник, придется сначала снять дверную обшивку.

Итак, для работы нам понадобится:

Теперь за дело.

1. Первым шагом, поднимаем до упора стекло и закрепляем его в наивысшей точке скотчем.

• Затем, при помощи ключа, снимаем два болта, на которых стекло и держится (1 на рисунке). Также, нужно отвинтить болт внутренней рукоятки замка.

Следующим этапом разъединяем мотор устройства и провода (2 на рисунке).
Откручиваем все гайки на устройстве (их всего 11 штук) и снимаем стеклоподъемник (2 на рисунке).

Передние стеклоподъемники сняты, приступаем к демонтажу задних (если проблема кроется и в них тоже).

два ключа, на 10 и на 8
малярный скотч.

1. Также, как и в случае с передними стеклоподъемниками, до упора поднимаем стекло и крепим скотчем.
2. Воспользовавшись ключом на 8, сворачиваем три гайки, крепящие механизм.
3. Берем ключ на 10 и снимаем 2 болта и 3 гайки.
4. Теперь будет несложно вытащить устройство через отверстие внизу задней двери.

Демонтаж произведен. Тщательно изучите состояние устройства, если ремонту оно не подлежит, замените на новое.

Разновидности подъемников

1. тросовый;
2. реечный;
3. рычажный.

Тросовый

Главное достоинство — высокая ремонтопригодность. Запчасти можно найти практически в любом магазине, а ремонт выполнить своими руками. Это преимущество компенсирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.

Реечный

Принцип работы заключается в том, что вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стеклоподъемникинадёжны, обладают более высокой скоростью, издают меньше шума.

Недостатки:

— необходимость смазки шестерней;

— материал, из которого они сделаны — пластик;

— наличие большого свободного места внутри дверцы.

Рычажный

Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.

Само стекло перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы.

Инструкция по подключению

Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.

• колодка «мама-папа», имеющая два контакта;
• разъем для подключения;
• 2 клеммы типа «папа»;
• 2 клеммы «мама» большого размера и 7 небольших клемм;
• клавиша свеклоподъемного механизма;
• стакан и разъем для клавиши;
• 4 метра провода сечением 0,75;
• 7 пистонов для двери.

Электрическая схема подключения

Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:

1. Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.
2. Для доступа к механизму подъема стекла должна сниматься обшивка.
3. Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
4. На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
5. На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
6. К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.

Распиновка подключения переключателя

Подключать провода с клеммами необходимо, используя следующую схему:

• красный 12-вольтовый подключается к отверстию №2;
• черно-белый (от голубого) – отверстию № 3;
• белый (подсветка) – отверстию № 4;
• черный («масса») — отверстию №5;
• черны (от серого) — отверстию № 6.

Важно правильно подключить все провода в соответствующие гнезда разъема, иначе кнопки управления не будут работать. После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2

Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный

После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.

На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.

Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Извините, в настоящее время нет доступных опросов.

Блок управления стеклоподъемниками калина

Иногда на этапе обкатки автомобиля начинает работать со сбоями блок управления стеклоподъемниками, Калина в данном случае не является исключением. Нередко такой блок просто отказывается перемещать в пространстве задние или передние стекла. Причин для подобного существует множество. К наиболее распространенным относится дефект сборки и ошибки при эксплуатации. В любом из этих случаев можно самостоятельно провести диагностику стеклоподъемников Калины.

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если не работает стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле. Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Схема системы зажигания Лада Калина Люкс

1 — датчик контрольной лампы давления масла; 2 — датчик указателя температуры охлаждающей жидкости; 3 — блок предохранителей дополнительный; 4 — предохранители электровентилятора системы охлаждения двигателей; 5 — реле электробензонасоса; 6 — реле электровентилятора системы охлаждения двигателя; 7 — реле зажигания; 8 — реле 2 электровентилятора системы охлаждения двигателя; 9 — реле 3 электровентилятора системы охлаждения двигателя; 10 — электровентилятор системы охлаждения двигателя; 11 — датчик положения дроссельной заслонки; 12 — регулятор холостого хода; 13 — датчик температуры охлаждающей жидкости; 14 — колодка диагностики; 15 — колодка жгута системы зажигания к колодке жгута панели приборов; 16 — электромагнитный клапан продувки адсорбера; 17 — датчик скорости; 18 — колодка жгута системы зажигания к колодке жгута панели приборов 2; 19 — датчик массового расхода воздуха; 20 — датчик положения коленчатого вала; 21 — датчик кислорода; 22 — контроллер; 23 — датчик неровной дороги; 24 — датчик кислорода диагностический; 25 — колодка жгута катушек зажигания к колодке жгута системы зажигания; 26 — катушки зажигания: 27 — колодка жгута системы зажигания к колодке жгута катушек зажигания; 28 — свечи зажигания; 29 — форсунки; 30 — резистор; 31 — датчик давления системы кондиционирования воздуха; 32 — колодки жгута системы зажигания и жгута проводов форсунок; 33 — датчик фаз; 34 — датчик детонации.

Снятие стеклоподъемников

Начнем с передних механизмов

Прежде, чем приступить к ремонту, необходимо демонтировать дефектное устройство. Но для того, чтобы снять стеклоподъемник, придется сначала снять дверную обшивку.

Итак, для работы нам понадобится:

• ключ на 10
• молярный скотч.

Теперь за дело.

1. Первым шагом, поднимаем до упора стекло и закрепляем его в наивысшей точке скотчем.

2. Затем, при помощи ключа, снимаем два болта, на которых стекло и держится (1 на рисунке). Также, нужно отвинтить болт внутренней рукоятки замка.
3. Следующим этапом разъединяем мотор устройства и провода (2 на рисунке).
4. Откручиваем все гайки на устройстве (их всего 11 штук) и снимаем стеклоподъемник (2 на рисунке).

Передние стеклоподъемники сняты, приступаем к демонтажу задних (если проблема кроется и в них тоже).

Здесь нам понадобится:

• два ключа, на 10 и на 8
• малярный скотч.

1. Также, как и в случае с передними стеклоподъемниками, до упора поднимаем стекло и крепим скотчем.
2. Воспользовавшись ключом на 8, сворачиваем три гайки, крепящие механизм.
3. Берем ключ на 10 и снимаем 2 болта и 3 гайки.
4. Теперь будет несложно вытащить устройство через отверстие внизу задней двери.

Демонтаж произведен. Тщательно изучите состояние устройства, если ремонту оно не подлежит, замените на новое.

Способы устранения поломок

Что касается устранения неполадок, то для поиска причины неисправности в любом случае придется снимать блок. Процедура демонтажа может отличаться в зависимости от конкретного авто и его конструктивных особенностей.

Итак, как снять и отремонтировать модуль:

Для начала следует произвести диагностику состояния кнопок управления. Для этого нажмите на кнопку если устройство работает, то во время нажатия должен раздаться характерный щелчок, он может быть очень слабым, поэтому вслушайтесь. Если щелчка нет, то необходимо проверить, в каком положении находится пружинка под кнопкой.
Открутите болты либо саморезы, благодаря которым осуществляется крепление устройства в дверь или центральную консоль автомобиля. Ослабьте саму плату и извлеките ее из места монтажа. На практике большая часть механизмов, особенно, если они были выпущены в Китае, оборудуются очень слабыми выключателями, которые не выдерживают работу в условиях постоянных нагрузок. Это значит, что при демонтаже и разборе можно будет увидеть следы обгорания. Если следы действительно имеются, то на каждую кнопку управления для решения проблемы нужно будет установить реле, параметр тока в котором должен составить 10 ампер. Учтите, что сами реле должны иметь разомкнутые контакты.
Как показывает практика, чаще всего причина неисправности заключается в плохом контакте с проводкой. Если в результате снятия вы заметили, что контакты повреждены, то восстановить их работоспособность можно только путем перепайки. В некоторых случаях обнаружить повреждение контактов сложно на первый взгляд, поэтому внимательно осмотрите их, возможно, придется даже использовать лупу. Пайка контактов осуществляется с использованием паяльника, сплава олова и канифоля. Если пайка была выполнена успешно, то после этого их нужно будет обработать спиртом, а саму схему тщательно высушить.
Также следует визуально проверить состояние разъема. Для обеспечения правильной и бесперебойной работы механизма в данном разъеме должны отсутствовать следы загрязнений и мусора, а также влаги, окисления также не допускаются. Если же это все есть, то разъем лучше сразу заменить, поскольку очистка в большинстве случаев не дает результатов. Вернее, добиться работоспособности вполне возможно, но обычно ненадолго. Для замены разъема отключите аккумуляторную батарею авто, после чего отсоедините все подключенные контакты. Извлеките старый разъем и установите вместо него новый, после чего подключите на место все контакты

Для того, чтобы обеспечить более лучшую связь, контакты пластины на разъеме следует немного подогнуть, но делать это осторожно, чтобы не повредить их. Иногда восстановить работоспособность управляющего модуля можно только подогнув контакты, но бывает это крайне редко.
Если вы выполнили все описанные выше действия, но при этом возобновить работу системы не получается и электростеклоподъемники все равно не работают, то скорей всего, саму микросхему пора менять

Выход из строя платы случается редко, но если это происходит, то можно считать, что весь блок подлежит замене. Покупка нового устройства производится с учетом модели автомобиля, а также конструкции вышедшего из строя модуля.

Фотогалерея «Выполняем самостоятельный ремонт»

1. Подденьте модуль отверткой и извлеките из места установки.

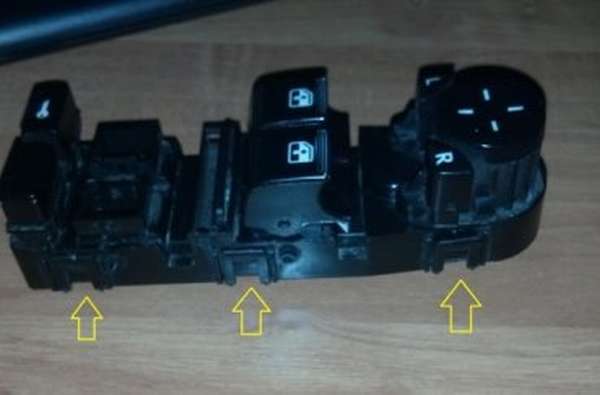

2. Отсоедините защелки, которые фиксируют плату.

3. Извлеките плату из посадочного места.

4. Выполните ее ремонт.

Техническое обслуживание транспортного средства

Менять любые детали в машине рекомендуется только на оригинальные. Соблюдение указанного требования исключит последующие внеплановые ремонты. Если обслуживания требует кнопка стеклоподъемников Калины, то для начала понадобится найти необходимые инструменты.

Используя 2 маленьких плоских отвертки, нужно извлечь из пазов блок. Непосредственная замена производится без резких движений, чтобы не сломать хрупкие элементы. Как только становится возможным добраться до проводки, нужно с не меньшей аккуратностью избавиться от штекера. Сделать это можно при мощи незначительного физического усилия. Для отсоединения второго штекера используется фиксатор.

После того как блок питания стекол извлечен, его необходимо осмотреть. Наличие любых механических повреждений говорит о необходимости обязательной замены. Даже углубленный ремонт не поможет восстановить его работоспособность. Перед установкой нового блока необходимо провести еще одну проверку. Ее актуальность возрастает, когда речь идет о замене реле.

После удаления неисправной детали следует вручную проверить все соединительные крепежи и провода. Следы обугливаний или повреждений — знак, говорящий о том, что кнопка стеклоподъемника Калина с большой вероятности нуждается в замене. Если этого не сделать, то необходимость повторного ремонта назреет в течение 2-3 месяцев. Обуславливается это повышенной нагрузкой на стеклоподъемник Лада.

Установка исправного блока происходит строго в обратной последовательности. Вначале аккуратно подключаются провода и 2 штекера. Если кнопка стеклоподъемника подвергалась каким-либо манипуляциям, надежность ее фиксации надо проверить вручную. Если визуальный осмотр не выявил каких-либо проблем, то кнопка стеклоподъемника Калины водружается на свое место.

Как только все провода подсоединены, агрегат фиксируется при помощи имеющихся защелок. Завершается ремонт проверкой эффективности работы системы

Обратить внимание нужно на плавность хода и отсутствие малейших задержек. В дальнейшем, если не работает стеклоподъемник на Калине, можно устранить неисправность самостоятельно

tweet

назад Тормозные колодки Лада Калина

Вперед Трапеция стеклоочистителя Лада Калина

Тегиблок управления, ремонт, стеклоподъемник, техническое обслуживание

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
6. Две гайки посередине:
7. Верхнюю гайку:
8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
10. Надавив отверткой, извлекаем верхнее крепление направляющей.
11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
16. Трущиеся детали желательно хорошенько смазать.
17. Механическая часть на этом завершена, переходим к электрической.
18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

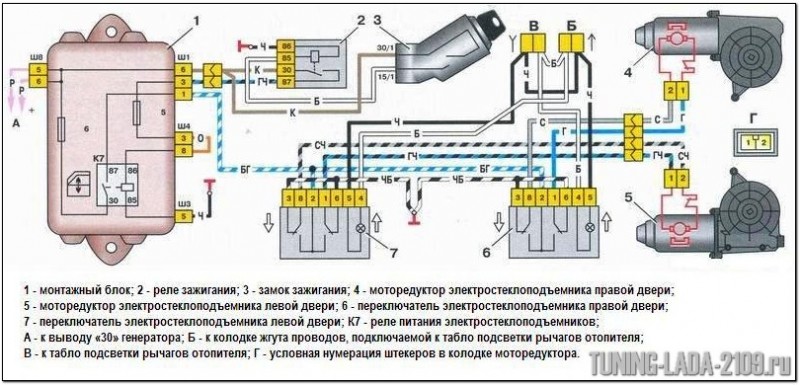

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

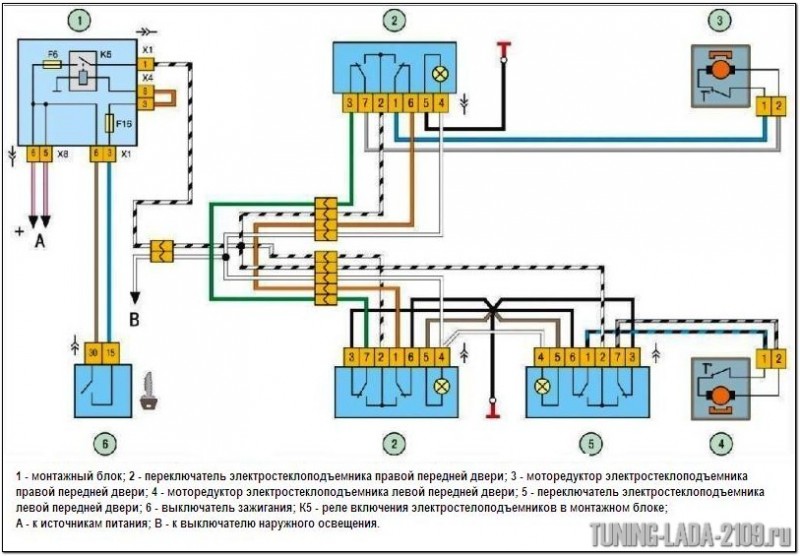

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Как определить, почему не работает стеклоподъемник

1. В монтажном блоке проверить предохранитель стеклоподъемника (F2, 25A) и реле (К2).

2. Снять обшивку двери и проверить напряжение на клеммах электродвигателя стеклоподъемника с помощью мультиметра или тест-лампы на 12В.

Если напряжения нет, тогда проверяем исправность:

• кнопки стеклоподъемника
• проводки (соединение разъемов)
• блока управления электропакетом (центральный блок кузовной электроники или ЦБКЭ), который применяется в «люкс» комплектации.

Если на электродвигатель ток приходит, но стекло не двигается, значит проверяем:

• неисправность моторчика стеклоподъемника (например, западение/залипание щеток двигателя привода, износилась пластиковая шестерня в редукторе)
• перетерся тросик стеклоподъемников
• стекло зажато (перекос)

Самыми частыми проблемами стеклоподъемников являются:

1. Неисправность электродвигателя стеклоподъемника.
2. Перекос, обрыв тросика стеклоподъемников.
3. Плохой контакт.

Напомним, на сайте можно найти решение других проблем в эксплуатации Лада Калина 2, например, скрипы педали сцепления.

Инструкция по снятию

Демонтаж устройства будет производиться начиная с передних стеклоподъемников. Перед тем, как выполнить ремонт, нужно снять дефектный узел, но для начала необходимо демонтировать дверную обшивку.

Подробная инструкция по демонтажу СП:

1. В первую очередь, необходимо поднять стекло до упора и зафиксировать его на самой высокой точке с помощью скотча. Правый или левый стеклоподъемник это будет, без разницы.
2. После этого, используя гаечный ключ на 10, нужно выкрутить два болтика, которые фиксируют само стекло. Кроме того, потребуется открутить винт внутренней рукоятки замка.
3. Затем нужно отсоединить от цепи питания электродвигатель системы и проводку.
4. Выкрутите гайки на механизме, в общей сложности их одиннадцать, и произведите демонтаж СП.
5. Теперь перейдем к задним СП. В этом случае процедура демонтажа практически идентичная — для начала стекло необходимо поднять вверх до упора и зафиксировать.
6. Используя гаечный ключ на 8, нужно выкрутить три гайки, фиксирующие узел. Затем ключом на 10 следует открутить два винта и еще три гайки. После выполнения этих действий можно произвести демонтаж узла через соответствующее отверстие в нижней части двери. Сняв СП, нужно оценить его состояние. Если проблему можно решить без замены механизма, то произведите ремонт устройства, если неисправность «летальная», к примеру, вышел из строя мотор или шестерня стеклоподъемника, то потребуется установка нового механизма.

Как определить, почему не работает стеклоподъемник

1. В монтажном блоке проверить предохранитель стеклоподъемника (F2, 25A) и реле (К2).

2. Снять обшивку двери и проверить напряжение на клеммах электродвигателя стеклоподъемника с помощью мультиметра или тест-лампы на 12В.

Если напряжения нет, тогда проверяем исправность:

• кнопки стеклоподъемника
• проводки (соединение разъемов)
• блока управления электропакетом (центральный блок кузовной электроники или ЦБКЭ), который применяется в «люкс» комплектации.

Если на электродвигатель ток приходит, но стекло не двигается, значит проверяем:

• неисправность моторчика стеклоподъемника (например, западение/залипание щеток двигателя привода, износилась пластиковая шестерня в редукторе)
• перетерся тросик стеклоподъемников
• стекло зажато (перекос)

Самыми частыми проблемами стеклоподъемников являются:

1. Неисправность электродвигателя стеклоподъемника.
2. Перекос, обрыв тросика стеклоподъемников.
3. Плохой контакт.

Напомним, на сайте можно найти решение других проблем в эксплуатации Лада Калина 2, например, скрипы педали сцепления.

Устройство и виды стеклоподъемников

Итак, какое устройство СП на Калине:

• желобки, предназначенные для фиксации самого стекла;
• рельсы, которые обеспечивают его передвижение вверх и вниз;
• уплотнительные элементы, демпфер, а также ограничители движения;
• приводной механизм;
• подъемное устройство, обеспечивающее передачу колебания движения приводного элемента на стекло.

Схема подключения СП на Калине

В зависимости от привода, СП делятся на механические или «мясорубки», в которых поднятие стекла осуществляется за счет поворота ручки, а также электрические. В последних управление системой осуществляется с помощью кнопки. В основе такой электросхемы лежит моторчик с редуктором.

Помимо этого, СП делятся между собой и по типу используемого устройства, которое приводит стекло в движение. Они могут быть реечными, тросиковыми или рычажными. Каждый из этих видов имеет свои достоинства и недостатки.
