Как проверить кислородный датчик, признаки неисправности, чистка и восстановление

Где находится лямбда-зонд и сколько их в автомобиле

Для того чтобы определить точное количество датчиков кислорода в вашем автомобиле, можно обратиться за помощью в автосервис, где после специальной диагностики вам выдадут снимок днища машины с отмеченными на нем лямбда-зондами. Но если вы хотите сэкономить свои средства, мы расскажем, где искать лямбда-зонд и как установить количество датчиков самостоятельно.

Стоит отметить, что лямбда-зонды устанавливаются и под капотом автомобиля, и под днищем.

Для начала нужно определиться с точным годом выпуска автомобиля. Если ваше транспортное средство изготавливали еще в XX веке, то, скорее всего, у него имеется только один лямбда-зонд. Более современные модели авто, как правило, оснащены двумя или четырьмя датчиками.

Еще один немаловажный параметр – объем двигателя:

• если он меньше 2 л, то автомобиль оснащается двумя датчиками, найти которые не составит особого труда (первый лямбда-зонд располагается под капотом, а второй – под днищем);
• если больше 2 л, авто будет иметь четыре лямбда-зонда (два – под капотом и два – под днищем).

Воочию убедиться в наличии и количестве подкапотных датчиков можно следующим образом:

1. Откройте капот.
2. Найдите мотор (обычно он располагается прямо посередине подкапотного пространства под пластиковой крышкой с наименованием марки автомобиля).
3. Найдите выпускной коллектор (это массивные трубы, расположенные рядом с двигателем, одна часть которых прилегает к мотору, а другая уходит вглубь).
4. На коллекторе найдите небольшой элемент в форме цилиндра, длина которого не превышает 5–7 см. Это и есть лямбда-зонд (если их несколько, то один будет расположен справа, а другой – слева).

Чем же обусловлен интерес автомобилистов к расположению лямбда-зонда? Все дело в том, что датчик кислорода не вечен и требует замены после определенного пробега. Техническая документация большинства транспортных средств свидетельствует о том, что лямбда-зонд необходимо менять на новый после 80 000 км пробега. Как показывает практика, датчик кислорода может функционировать практически вдвое дольше с тем условием, что владелец авто будет придерживаться нескольких простых рекомендаций.

Истории автовладельцев.

Так как лямбда-зонд является достаточно «коварным» датчиком, то с ним может быть связано немало проблем. Часто при повышенном расходе топлива автовладельцы считают, что причина заключается именно в КД. Ниже приведены три истории владельцев легкового транспорта, которые наглядно демонстрируют проблемы и их решения.

Алексей, пользователь автомобильного форума из Ростова, является обладателем автомобиля Mazda 3 с двигателем объемом 2,0 л. У него возникла проблема повышенного потребления топлива. Даже в спокойном режиме передвижения машина тратила по 15 литров на сотню километров. Также на приборной панели горел «чек» ошибки, свидетельствующий о неисправности лямбда-зонда, как считал водитель. Новый датчик для его автомобиля стоит от 10 тысяч рублей, и Алексей не был готов потратить такие деньги. Был вариант приобрести аналог детали марки BOSCH стоимостью 3 тысячи рублей, но он мог не подойти к автомобилю из-за сопротивления. Поэтому автовладелец начал искать другие методы решения проблемы. Он вспомнил, что полтора месяца назад начал заправлять авто на АЗС «Лукойл», после чего и загорелся «чек». Знакомый посоветовал добавить в бак присадку, которая повышает октановое число бензина. Но в магазине автовладельца отговорили от этого, потому что есть большой риск спалить клапана. Зато Алексею посоветовали приобрести чистящую присадку, которая также заливается в бак. Еще он проверил уровень масла и долило его до должного уровня. Бензин Алексей залил уже на другой заправке, после чего добавил присадку. Расход топлива снизился до 9,5 литров, а чек потух. Можно сделать вывод, что ошибка может возникать еще и из-за некачественного бензина, а не только из-за неисправностей выхлопной системы.

Вторую историю поведал Сергей, который приобрел с рук автомобиль Opel Vectra A 1989 года выпуска. Расход топлива был слишком большой и достигал 12 литров на 100 км. Так как горела лампочка Check engine, то было принято решение провести диагностику. Она показала неисправность лямбда-зонда. Сергей заменил кислородный датчик, это помогло, но лишь на две недели. После этого датчик снова пришел в негодность, и загорелся «чек». Автовладелец поставил уже «бэушный», чтобы не тратить много денег. Это также решило проблему ненадолго. Сергей начал искать более подробную информацию и выяснил, что ранее на Vectra A устанавливались двигатели другого типа, а как раз начиная с 1989 года, были внедрены новые моторы. Конструктивно они ничем не отличались, но в старых двигателях лямбда-зонд не был предусмотрен, и использовалась другая прошивка. Путем перепрошивки проблему удалось исключить, ведь блок управления теперь считал КД несуществующим.

Чистить старый или купить новый

Вокруг этой темы ходит много разговоров и споров. Чистить лямбда-зонд или нет, каждый автовладелец должен решать сам

Но тут важно учитывать элементарные показатели статистики. Они указывают на то, что далеко не во всех случаях после процедуры очистки кислородного датчика удаётся полноценно вернуть его правильную работоспособность

Иногда контролёры работают непродолжительное время после восстановления либо же продолжают выдавать не совсем корректные результаты, из-за чего электронный блок не способен грамотно формировать топливовоздушную смесь для камеры сгорания. Полагаться на очистку как на панацею от неправильной работы зонда не стоит. Всегда можно попробовать реанимировать датчик. Но также рекомендуется держать в запасе новый исправный датчик кислорода. Если очистка не даст ожидаемого результата, тогда будет проще вставить на место старого датчика новое устройство. Ещё автомобилисты утверждают, что чистка контроллера при более чем 100 тысячах километров пробега вообще бессмысленное занятие. Он отслужил своё, а потому просто выкидывайте датчик и покупайте новый прибор. Это будет проще для всех.

Лучшие цены и условия на покупку новых авто

Лямбда зонд в значительной степени влияет на функционирование важных агрегатов автомобиля. Если не произвести своевременную чистку этой детали, то могут последовать серьезные неполадки, а в некоторых случаях возникнет необходимость в капитальном ремонте.

Иногда причиной неисправности зонда становится сбой в работе инжектора, поэтому вместе с диагностикой лямбда зонда следует проверять еще и систему питания машины. Некоторые автомобилисты задаются вопросом: можно ли самостоятельно его почистить, осмотреть или выполнить замену? Попробуем ответить на них поочередно.

Функции лямбда зонда

Если вы плохо ознакомлены с устройством и местонахождением этого датчика, то лучшим вариантом устранения неполадок, конечно, станет обращение в специализированный автотехцентр, специалисты которого помогут справиться с проблемой. Но при большом желании и наличии времени можно попытаться решить ситуацию своими силами.

Находится лямбда зонд за выпускным коллектором, не доходя до катализатора. Его ключевой функцией считается контроль частоты выхлопа. Не трудно догадаться, что загрязнение детали напрямую связано с его контактом с агрессивной средой. Так, отработанные газы и примеси со временем накапливаются на приборе, мешая в дальнейшем корректному измерению показателей.

Неверные сведения направляются в блок управления мотором, где зажигается сигнал о неисправности силовой установки. Регулярная чистка датчика позволяет избежать дорогостоящего ремонта или покупки нового элемента.

Признаки засоренности лямбда зонда

На практике выявить подобные неприятности крайне сложно, иногда даже профессионалы проводят множество времени в поиске проблемы. Выделяют несколько факторов, косвенно указывающих на неполадки в лямбда зонде.

— значительное повышение расхода топлива,

Как почистить лямбда зонд?

Главной целью очищающих процедур – снятие осевшей сажи и загрязнений, что позволит восстановить нормальное состояние компонента. В процессе применяют химические составы и чистящие вещества на основе абразивных материалов, а также газовые горелки. В качестве доступного и наиболее простого метода чистки используют ортофосфорную кислоту, которая свободна в продаже в автомагазинах.

Чтобы удалить налет, нужно налить кислоту в высокую емкость и окунуть в нее зонд, заранее демонтированный с транспортного средства. Держать деталь следует в течение 1-2 часов, а затем тщательно промыть его водой. После высыхания необходимо установить устройство на прежнее место. Завершающим этапом считается сброс ошибок.

Что такое лямбда-зонд, для чего он нужен и почему так важно, что был он исправен?

Лямбда-зонт (его также часто называют кислородный датчик) – это специальный датчик-контроллер, который измеряет (оценивает) оставшийся в несгоревшей топливной смеси (выхлопных газах) автомобиля объем кислорода, сравнивает его с номинальными значениями и посылает полученные в результате этого сравнения данные в блок управления (БУ) топливной системой. Блок управления, в свою очередь, в целях оптимизации состава горючей смеси увеличивает или уменьшает объем подаваемого в камеру сгорания топлива, влияя тем самым на содержание вредных веществ в выхлопных газах, динамику авто, устойчивость работы силовой установки и прочие характеристики.

Отсюда очевидно – если датчик кислорода неисправен, то есть посылает в БУ неверную информацию, то и подача топлива/кислорода будет производиться с ошибками. Как следствие, машина начнет много «есть», плохо разгоняться, нестабильно работать и сильно загрязнять окружающую среду (больше, чем это позволяют делать принятые нормы экологичности). Не допустить же такую ситуацию можно лишь с помощью своевременной замены вышедшего из строя датчика либо его очистки в случаях, когда она допустима, – сам датчик, его основа не повреждены, а неправильную работу провоцируют скопившиеся на нем загрязнения (свинцовые отложения и сажа).

Ремонт датчика кислорода

Работа датчика кислорода

После запуска двигателя, находясь в выпускном коллекторе датчик кислорода начинает работать не сразу. Выхлопные газы обтекают рабочую поверхность датчика и он нагревается. Вступает в работу лишь тогда, когда температура становиться более 360 °C. Для ускорения прогрева в него монтируют электронагреватель, потому обычно датчик имеет пару сигнальных проводов и пару от подогревателя.

Датчик реагирует на разницу между уровнем кислорода в выхлопных газах и в атмосфере, вырабатывая на выходе соответствующую разность потенциалов. Поскольку некоторое количество кислорода должно присутствовать в выхлопе для нормального дожигания СО и СН на катализаторе, для более точного регулирования используют второй датчик кислорода, который располагают за катализатором.

Первые 5-7 минут после запуска двигателя ЭБУ корректирует состав смеси на основании показаний других датчиков и по усредненным параметрам. После этого времени, когда датчик кислорода нагрелся до рабочей температуры, тогда ЭБУ подключает его параметры в общую формулу расчета.

Ошибка датчика кислорода может быть вызвана неисправностью цепи подогрева. В следствии чего, датчик будет не успевать прогреваться за отведенное ему время, а это значит появятся неверные сигналы датчика кислорода. Топливная смесь будет не подходящей, что негативно сказывается на работе двигателя (большой расход топлива, плавают обороты на холостых, машина не едет). Как только датчик кислорода прогреется до рабочей температуры, то все симптомы пропадают.

Как проверить датчик кислорода ? Чтобы сделать точное заключение о работоспособности датчика, нужно воспользоваться осциллографом. В остальных случаях определить состояние лямда-зонда можно только косвенно.

Восстановление лямбда-зонда

Частая причина неисправностей вызвана нагаром, который препятствует улавливанию кислорода и, соответственно, искажает выходной сигнал. Поэтому, чтобы восстановить датчик кислорода нужно очистить платиновые электроды на керамическом стержне от нагара. Очищать нагар механическими средствами нельзя, поскольку такой метод повредит напыление металла. Остается лишь прибегнуть к помощи химии.

Вскрываем датчик, для этого отпиливаем сначала первый, а затем и второй защитные колпачки. Цель: добраться до белого керамического стержня с нагаром такого же цвета.

Чтобы очистить стержень датчика от нагара потребуется ортофосфорная кислота, которая может входить в состав преобразователя ржавчины. Перед использование средств очистки убедитесь, что они не оставляют после себя защитный слой.

Погружаем в средство для очистки наш датчик на 20 минут. В течении этого времени жидкость начнет мутнеть, а нагар сходить (допускается использование мягкой кисточки).

Также избавиться от нагара позволяет нагревание, особенно, если после нагрева резко охладить стержень. Перепад температур вынуждает нагар трескаться и отваливаться, как скорлупу. Пару раз раскаляем керамический стерженек на открытом огне.

После очистки прихватываем колпачки на несколько точек полуавтоматической кемпи-сварки.

Датчик кислорода ВАЗ 2110, как датчики иномарок имеют аналогичное строение, поэтому такая чистка лямбда-зонда подойдет каждому автолюбителю.

Получилось ли у Вас отремонтировать датчик кислорода автомобиля?

Способ №2 – ускоренный.

Для его реализации вам потребуется все та же ортофосфорная кислота и газовая горелка или плита. Если выбор падет на последнюю, использовать лучше самую маленькую конфорку (так будет удобнее): снимите с нее крышку, переверните и положите, слегка сместив в сторону, — так, чтобы она защищала (закрывала) газовую трубу от возможного попадания туда кислоты.

Дальше все просто: зажгите огонь, окуните сердечник кислородного датчика в кислоту и тщательно на этом огне разогрейте. Когда кислота начнет кипеть и брызгаться, на поверхности датчика начнет проступать зелено-голубая соль.

Дождитесь полного выкипания агрессивной жидкости, промойте деталь чистой водой, снова обмокните в ортофосфорную кислоту и на огонь… — повторяйте эти действия до тех пор, пока лямбда-зонд не заблестит чистотой (в нашем случае ушло минут 15). Перед установкой резьбу датчика кислорода следует смазать графитовой смазкой (чтоб тот не пригорел).

Только после этого деталь может быть возвращена на свое место.

Как самостоятельно проверить лямбда зонд на исправность

Достоверный результат о причине поломки может дать только квалифицированная диагностика. Однако, понять, что датчик неисправен, возможно, и самостоятельно. Для этого:

Изучают руководство. Прилагаемая инструкция к прибору содержит параметры кислородного датчика

На них и важно ориентироваться

• Открыв и осмотрев моторный отсек, находят зонд. Внешнее загрязнение в виде сажи и/или светлого налета скажет об отложении свинца и ненормальной работе топливной системы. В этом случае прибор полностью меняют и диагностируют другие узлы авто, так как попадание на них грязи и тяжелого металла не сулит ничего хорошего.
• Если наконечник чист, проверку продолжают. Для этого датчик отключают и присоединяют к вольтметру. Авто заводят, увеличивая обороты до 2500/мин и, снижают до 200. Показания рабочего датчика варьируются в диапазоне 0,8–0,9 Вт. Отсутствие реакции или меньшие значения свидетельствуют о неисправности.

Также проверить зонд можно с помощью обедненной смеси, спровоцировав в вакуумной трубке подсос. В этом случае показания вольтметра при исправном приборе низки – до 0,2 Вт и ниже.

Динамические показатели датчика в 0,5 Вт, присоединенного к системе подачи топлива параллельно с вольтметром, говорят об исправности прибора. Иные значения скажут о неисправности.

Как почистить лямбда-зонд в домашних условиях: инструкция.

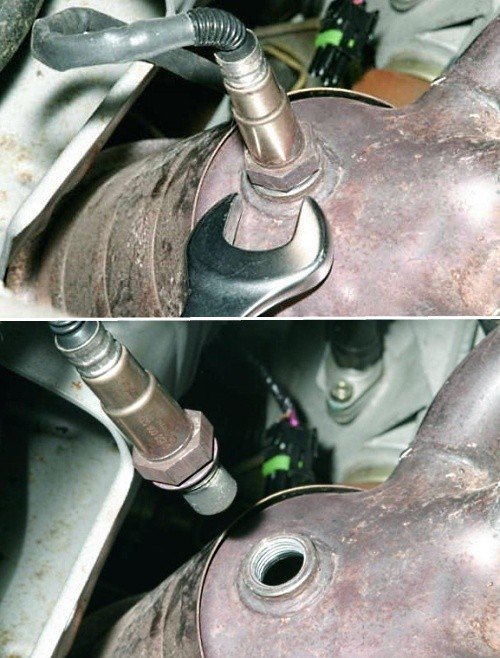

Найдя в своей машине лямбда-зотд (-ы), демонтируйте его (их) с помощью ключа подходящего размера.

Предлагаем ознакомиться: Как почистить наушники от ушной серы

Затем переходите к очистке.

Данный метод можно было бы назвать одним из самых простых и быстрых, если бы ни необходимость к полному/частичному доступу к керамико-платиновому основанию устройства, спрятанному за защитным металлическим колпачком, снять который не так-то и просто, учитывая невозможность работы ножовкой по металлу, так как она может повредить рабочую основу.

Итак, когда доступ к рабочему стержню лямбда-зонда обеспечен, можете переходить непосредственно к процедуре его очистке.

Для этого возьмите не менее 100 мл ортофосфорной кислоты (ее аналога: преобразователя ржавчины, флюса/кислоты для пайки и пр.), налейте ее в небольшую стеклянную емкость (рюмку, баночку, стакан и т.д.), а затем опустите туда сердечник засорившейся детали.

ВАЖНО: все устройство в ортофосфорную кислоту опускать нельзя!

Выждете 15-20 минут, промойте основание детали чистой водой, оставьте до полного высыхания. Если нужно, повторите процедуру, пока черно-коричневый сердечник вновь не приобретет металлический оттенок.

Если ни со второй, ни с третьей попытки очистить лямбда-зонд вам таким способом не удалось, попробуйте усилить воздействие агрессивной жидкости с помощью кисточки: постоянно смачивая и омазывая основание, вы очень скоро заметите, как загрязнения начнут сходить, возвращая детали первоначальный блеск.

https://www.youtube.com/watch?v=fz8ZHmDX6pE

К слову, если работы будут производиться на лямбда-зонде со снятым защитным колпачком, то вместо кисточки можно использовать что-то более крупное, например, старую зубную щетку.

В конце очищающих работ кислородный датчик опять же рекомендуется тщательно промыть чистой водой и хорошенько высушить.

При применении данного метода нужно помнить:

• ортофосфорная кислота (и ее аналоги в том числе) – опасное химическое вещество, поэтому работать с ними необходимо, соблюдая все правила безопасности и исключая ее попадание в глаза и внутрь организма;
• если лямбда-зонд сильно засорен, то названных 15-20 минут для его полной очистки может не хватить, поэтому в особо запущенных случаях время воздействия кислоты на сердечник следует увеличить до 1-3 часов, а иногда и целой ночи (не менее 8 часов);
• для проверки эффективности такого ремонта, как правило, требуется некоторое время, только оно даст возможность водителю оценить «поведение» авто и замерить расход топлива, исключение – загоревшаяся на панели приборов ошибка Check Engine, она бесспорный признак того, что реанимировать засорившийся лямбда-зонд вам не удалось;
• если в вашем автомобиле защитный колпачок кислородного датчика имеет двойную оболочку (два слоя), скорее всего, пропилить его напильником у вас не получится, поэтому единственный вариант очистки сердечника такого лямбда-зонда – замачивание его в кислоте вместе защитным элементом.

Диагностика по лямбда зонду

Ведь он может нам многое рассказать о процессах в системе управления двигателем.

Пример №1.

Как я выше писал, лямбда зонд не учитывается во многих режимах работы двигателя. Это касается и разгона, так как в этот момент важна не стехиометрия, а тяговые характеристики двигателя, поэтому экология отбрасывается на задний план и ЭБУ льёт топлива столько, сколько необходимо для успешного разгона.

Но если логически подумать, то хоть лямбда зонд и не учитывается, но сигнал он вырабатывает и мы можем его увидеть.

Так как ЭБУ льет топливо от души, то лямбда зонд должен это показывать, поднявшись максимально вверх и оставаясь там, пока идет разгон. Как на этом графике

Если в Вашем случае лямбда зонд не висит вверху во время интенсивного разгона, как на графике выше, а, наоборот, падает вниз, значит двигателю не хватает топлива

В этом случае обращаем внимание на топливный насос, фильтр, форсунки и т.д. А лучше сразу замерить давление топлива

Пример №2

Это аналогичный пример, только наоборот. Также этот пример разрушает некоторые стереотипы, сложившиеся у людей после некорректного теоретического объяснения — как работает лямбда зонд.

Как объясняют работу лямбда зонда — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ» Всё! А нужно примерно так — «исправный датчик должен вырабатывать сигнал от 100 мВ до 900 мВ на прогретом двигателе в режиме холостого хода или в режиме частичных нагрузок при установившихся оборотах двигателя». Чувствуется разница?

Поэтому очень много раз приходилось отвечать на одни и те же вопросы — «Мой лямбда зонд выходит за пределы и опускается до нуля. Новый датчик ведёт себя также. Что делать?», «Мой лямбда зонд периодически падает до нуля. Замена?», «Лямбда зонд падает в 0. Это же не нормально?»

Причем, некоторые даже после ответа, что это нормально, всё равно не верят и меняют датчики. Ведь убеждение, что сигнал датчика может быть только 0.1В-0.9В, не позволяет принять реальность.

Вот пример графика, где лямбда зонд показывает 0

Я специально вывел режим работы двигателя. В режиме отсечки (принудительный холостой ход, торможение двигателем) ЭБУ довольно серьезно прикрывает форсунки (вплоть до полного закрытия) и, естественно, кислород в камере сгорания не сгорает. Поэтому лямбда зонд падает в ноль. Он практически не видит разницы между количеством кислорода в выхлопных газах и в окружающей среде.

Поэтому если в режиме отсечки сигнал лямбда зонда болтается где-то в верху, значит необходимо обратить на это внимание и разобраться в этом. Возможно какие-то форсунки не герметичны и огромное разрежение (посмотрите на показания ДАД) в режиме отсечки буквально высасывает топливо из них

А может просто прошлый хозяин автомобиля залил супер-пупер прошивку от очередного «гения калибровок».

Пример №3

По второму лямбда зонду можно оценить работу катализатора. А также узнать, установлен ли он вообще.

Если сигнал второго лямбда зонда имеет практически ровную линию, то это значит, что катализатор работает

А если сигнал второго лямбда зонда имеет такой же вид, как и сигнал первого лямбда зонда, то это означает, что катализатор не работает либо отсутствует

Вот такие основные выводы можно сделать, посмотрев на графики сигнала лямбда зонда.

В конце отмечу ещё один важный момент. Если у Вас есть подозрения на неисправность лямбда зонда, то лучше посмотреть на его сигнал в режиме «Тест датчика кислорода». Этот режим позволяет получить из блока управления двигателем только сигнал лямбда зонда. В чем смысл?

А смысл в том, что обмен между ЭБУ и диагностической программой происходит на довольно низкой скорости. И когда параметров очень много, то, естественно, это сказывается на скорости обмена ещё больше.

Поэтому этот режим позволяет вывести на экран только информацию, связанную с лямбда зондом.

Также желательно поднять обороты двигателя до 2000-3000 оборотов в минуту и анализировать график лямбда зонда аналогично приведенным выше примерам.

Всем Мира и ровных дорог!

По теме:

56+

Разновидности лямбда-зондов

Современные машины оснащаются следующими датчиками:

• Циркониевые;
• Титановые;
• Широкополосные.

Циркониевый

Одна из наиболее распространённых моделей. Создана на основе диоксида циркония (ZrO2).

Циркониевый датчик кислорода действует по принципу гальванического элемента с твёрдым электролитом в виде керамики из диоксида циркония (ZrO2)

Керамический наконечник с диоксидом циркония с обеих сторон покрыт защитными экранами из токопроводящих пористых платиновых электродов. Свойства электролита, пропускающего ионы кислорода, проявляются при нагреве ZrO2 выше 350°C. Лямбда-зонд не будет работать, не прогревшись до нужной температуры. Быстрый нагрев осуществляется за счёт встроенного в корпус нагревательного элемента с керамическим изолятором.

Выхлопные газы поступают к наружной части наконечника через специальные просветы в защитном кожухе. Атмосферный воздух попадает внутрь датчика через отверстие в корпусе или пористую водонепроницаемую уплотнительную крышку (манжету) проводов.

Разница потенциалов образуется за счёт передвижения ионов кислорода по электролиту между наружным и внутренним платиновыми электродами. Напряжение, образующееся на электродах, обратно пропорционально количеству О2 в выхлопной системе.

Напряжение, которое образуется на двух электродах, обратно пропорционально количеству кислорода

Относительно сигнала, поступающего от датчика, блок управления регулирует состав ТВС, стараясь приблизить её к стехиометрической. Напряжение, поступающее от лямбда-зонда, ежесекундно меняется по несколько раз. Это даёт возможность регулировать состав топливной смеси независимо от режима работы ДВС.

По количеству проводов можно выделить несколько типов циркониевых устройств:

1. В однопроводном датчике существует единственный сигнальный провод. Контакт на массу осуществляется через корпус.
2. Двухпроводное устройство оснащено сигнальным и заземляющим проводами.
3. Трёх- и четырёхпроводные датчики снабжены системой нагрева, управляющим и заземляющим проводами к ней.

Циркониевые лямбда-зонды в свою очередь разделяются на одно-, двух-, трёх- и четырёхпроводные датчики

Титановый

Визуально похож на циркониевый. Чувствительный элемент датчика создан из диоксида титана. В зависимости от количества кислорода в выхлопных газах скачкообразно меняется объёмное сопротивление датчика: от 1 кОм при богатой смеси до более 20 кОм при бедной. Соответственно, меняется проводимость элемента, о чём датчик сигнализирует блоку управления. Рабочая температура титанового датчика — 700°C, поэтому наличие нагревательного элемента обязательно. Эталонный воздух отсутствует.

Из-за своей сложной конструкции, дороговизны и привередливости к перепадам температуры большое распространение датчик не получил.

Кроме циркониевых, существуют также кислородные датчики на основе двуокиси титана (TiO2)

Широкополосный

Конструктивно отличается от предыдущих 2 камерами (ячейками):

• Измерительной;
• Насосной.

В камере для измерений с использованием электронной схемы модуляции напряжения поддерживается состав газов, соответствующий λ=1. Насосная ячейка при работающем моторе на обеднённой смеси устраняет лишний кислород из диффузионного зазора в атмосферу, при богатой смеси — пополняет диффузионное отверстие недостающими ионами кислорода из внешнего мира. Направление тока для перемещения кислорода в разные стороны меняется, а его величина пропорциональна количеству О2. Именно значение тока и служит детектором λ выхлопных газов.

Температура, необходимая для работы (не менее 600°C), достигается за счёт работы нагревательного элемента в датчике.

Широкополосные датчики кислорода детектируют лямбду от 0,7 до 1,6

Как проверить мультиметром

Перед диагностикой самого датчика кислорода выполняется проверка его нагревательного устройства. Тестером можно проверить работу нагревательной составляющей датчика кислорода:

1. Устройство для диагностики переключается в режим замера параметра сопротивления.
2. Подключаются щупы устройства к контактам нагревателя. Эти элементы обычно выполнены из кабеля, характеризующегося большим сечением.
3. Выполняется прозвон контактов нагревательного устройства.
4. Если нагревательный элемент рабочий, то полученная величина сопротивления составит меньше 10 Ом. Если этот параметр выше, то электрическое нагревательное устройство вышло из строя, требуется его замена.

Проверка тестером выполняется так:

1. Найдите место монтажа контроллера под капотом вашего автомобиля.
2. Щупы мультиметра подключите к сигнальным выходам датчика или электроцепям. На самом тестере выставляется предел измерения в 2 вольта.
3. На следующем этапе надо искусственно создать ситуацию переобогащенной горючей смеси. Для этого можно использовать метод перегазовки, периодически нажимая на педаль газа. Либо можно демонтировать разъем датчика давления.
4. Затем считываются показания, которые выдал тестер. В идеале они должны составить от 0,8 вольт, это говорит об исправности датчика кислорода.
5. Надо искусственно создать ситуацию обедненной смеси. Для этого можно сделать подсос воздуха, немного ослабив хомут воздуховода. При обедненной смеси показания тестера должны составить не более 0,2 вольт.

V_i_t_a_l_y рассказал о диагностике кислородного контроллера с помощью мультиметра.
