Схема подключения коммутатора

Что такое коммутатор в машине?

Этим термином называют устройство, отвечающее за появление искры. Искра возникает в блоке зажигания, а коммутатор в автомобиле — блок, координирующий этот процесс. Система зажигания делится на две составляющие — контрольный блок и блок, где происходит искровой разряд. Управляющая система контролирует момент появления искры, а исполняющий блок занимается ее образованием.

Прежде на автомобилях была система розжига горючего с батарейным зажиганием. В ее основе лежал принцип самоиндукции. Такая система работала долго — до появления принципиально иной элементной базы. У неё несложная транзисторная схема. Регулирование производится при помощи тока, проходящего по бобине. Основной принцип остался неизменным – коммутаторы по-прежнему работают на электромагнитной индукции.

Виды коммутаторов

При обзоре основных типов коммутаторов необходимо упомянуть то, что современные системы наделены рядом существенных преимуществ, благодаря которым эти устройства получили повышенную эффективность и надёжность. Достичь таких показателей удалось применением в конструкции микропроцессорных узлов. Сегодня автомобильный рынок предлагает самые различные модели, в число которых входят двухканальные и многоканальные коммутаторы. В зависимости от используемых в конструкции деталей, данные устройства делятся на несколько типов:

• Транзисторные. В них используется контактная система, что снижает срок их службы в виду быстрого износа элементов из-за обгорания. Энергия накапливается в электромагнитном поле катушки.

• Тиристорные. Главным отличием от первого вида является то, что в этих устройствах создание необходимой силы тока происходит в конденсаторе. При включении системы, происходит подключение заряженного конденсатора  к обмотке катушки. Внутри их происходит разряжение, которое приводит к возникновению искры на свече.

• Гибридные. Этот вид коммутаторов пользуется хорошей популярностью. Он представляет собой тандем нескольких вышеописанных типов. Данное конструктивное решение позволяет повысить эффективность и свести к минимуму недостатки.

• Бесконтактные устройства считаются наиболее эффективными системами. Этот вид представляет самые современные коммутаторы, которые значительно превосходят по параметрам другие виды. В их конструкции используются инфракрасные электронные датчики. Отсутствие контактного способа зажигания обеспечивает длительный ресурс работы, так как нет сегментов, на поверхности которых накапливается нагар. На отечественных автомобилях эта система зажигания была впервые представлена на моделях ВАЗ-2108.

Каким может быть коммутатор системы зажигания

Приведенная выше схема коммутатора – лишь один из вариантов, как может быть реализовано устройство зажигания. Это выполняется с использованием:

1. транзисторов;
2. тиристоров:
3. гибридных элементов;
4. бесконтактных датчиков.

Транзисторная схема коммутатора рассмотрена выше, тиристорная схема использует накопление энергии в конденсаторе, а не в электромагнитном поле катушки зажигания. В ходе работы тиристорной системы, при поступлении управляющих сигналов, схема подключает заряженный конденсатор к обмоткам катушки, через которую он и разряжается, вызывая появление искры. Не касаясь достоинств и недостатков, которыми обладает та или иная схема, достаточно сказать, что любое подобное устройство обеспечивает значительное улучшение всех параметров системы зажигания, а коммутатор со временем вытеснил обычное батарейное зажигание.

Однако необходимо отметить и ещё один этап развития системы, и коммутатора в частности. Использование электронных компонентов и введение в конструкцию автомобиля коммутатора, позволило со временем отказаться от контактного прерывателя напряжения и заменить его бесконтактным датчиком. Такая система, в отечественных автомобилях, впервые была применена в машинах ВАЗ, в частности ВАЗ 2108. Подобный принцип работы, когда коммутатор получает сигналы от специального узла, на ВАЗ 2108 реализован с использованием датчика Холла.

• более мощную искру;
• исключение потерь в трамблере;
• стабильный холостой ход;
• улучшенный пуск при пониженной температуре;
• снижение расхода топлива.

Стоит отметить, что двухканальный коммутатор позволяет избавиться от бегунка.

Таблица: стоимость коммутаторов

Модели коммутаторов	Цена в рублях
Коммутатор ГАЗ 131.3734 Ромб	400
Транзисторный 1302.3734	450
133.3774 (аналог 3620.37740) ВАЗ 2108-099,Таврия (Энергомаш) (20)	450
Коммутатор а/м ВАЗ 2108-2110, ВАЗ 2121 «СОАТЭ»	500
0529.3734 Винница ВАЗ 2121 — 21214 НИВА	500
12.3774-01 (ан.76.3774-02) ` Коммутатор ЗИЛ-130, -43410, АЗ-53, ПАЗ, ЛИАЗ, КАВЗ (Энергомаш)	600
Энергомаш Коммутатор ВАЗ-2108-10, 2121,1111 (96.3734,3620.3734,76.3734) (Энергомаш) с авар.режимом и диагностикой	700
Коммутатор ГАЗ 131.3734 СОАТЭ	700
131.3734 Коммутатор Волга, ГАЗ, УАЗ, ИЖ, ЗИЛ-130, Москвич, ПАЗ, КАВЗ (СОАТЭ)	800
Коммутатор с современной электронной базой а/м ГАЗ, УАЗ «СОАТЭ»	850
Коммутатор системы зажигания ТК-200-0 / ТК-200-01-0 (аналог BU931)	1000

ДВУХКАНАЛЬНЫЙ КОММУТАТОР

Двухканальный коммутатор можно сделать и своими руками. Для этого не нужно обладать углубленными познаниями в электротехнике или быть хорошим механиком. Зато незначительные поправки в системе зажигания обеспечат ее бесперебойную работу в различных условиях езды. Одноконтактные коммутаторы давно устарели. А переоборудованный вариант сразу позволит почувствовать его преимущества. Итак, нужно будет выполнить следующий порядок действий:

• снимаем крышку трамблера;
• отключаем высоковольтный привод с катушки;
• при помощи стартера выставляем резистор перпендикулярно агрегату;
• делаем метку на трамблере и двигателе в месте его совпадения с серединой трамблера;
• снимаем старый трамблер, предварительно открутив крепления;
• отключаем привод, идущий от катушки к трамблеру;
• берем новый трамблер, снимаем с него крышку и устанавливаем на двигатель согласно метке;
• фиксируем крепежную вилку, надеваем крышку с приводами;
• меняем катушку на новую и подключаем к ней провода;
• теперь можно заводить двигатель.

Конечно, процедура займет некоторое время, ведь многие действия будут связаны с электрикой автомобиля. Но двухканальный коммутатор зажигания позволит легче заводить машину, а заодно – экономить топливо и поддерживать ресурсы двигателя.

Виды коммутаторов

• Управляемые модели предоставляют возможность управлять передачей информации на сетевом уровне модели OSI. Управление такими модификациями реализуется посредством Web-интерфейсов, таких протоколов, как SNMP или RMON .
• Неуправляемые модели соединяют несколько сетевых узлов в пределах единого сегмента либо нескольких.
• Модели с расширенным диапазоном эксплуатационных температур предназначены для использования вне зданий или на неотапливаемых объектах.
• Оптические модели коммутаторов совмещают функции коммутаторов и медиаконвертеров, позволяя переходить с медного провода на оптоволокно.
• Модели, поддерживающие технологию PoE, дают возможность не проводить вспомогательную линию питания для устройств, расположенных удаленно, используя только сетевой кабель.

Особенности функционирования

Коммутатор Ethernet работает по мостовой технологии. Устройство оснащается портами для подключения компьютерной и иной техники. По своей конфигурации коммутаторы схожи с концентраторами. Однако SWITCH пересылает информацию сразу ее получателю, а хаб – всем остальным.

Коммутаторы объединяют отдельные машины по MAC-адресам. Когда данные поступают на один порт, он передает их на другой согласно таблице MAC-адресов. Данная таблица заполняется не пользователем, а самим устройством в ходе эксплуатации. В самом начале своей работы таблица коммутации еще пуста, и тогда поступившие данные устройство ретранслирует сразу на все порты. Далее в ходе использования коммутатор сети фиксирует пути следования данных и откладывает их в своей памяти. Так постепенно таблица заполняется и может содержать до 16384 адресов. Если коммутатор перезагружается, данные обнуляются и записываются снова.

Промышленные коммутаторы выполняют 4 основных функции:

• Организация сети доступа;
• Объединение каналов;
• Мониторинг трафика;
• Управление конфигурацией портов.

Основные характеристики

Прежде чем купить коммутатор ethernet, необходимо определиться с основными характеристиками требуемого вам оборудования. Среди таких характеристик:

• Особенности интерфейса;
• Число портов;
• Максимальная дальность передачи информации;
• Напряжение питания;
• Вид разъема;
• Температура эксплуатации;
• Вариант монтажа.

В компании Телекомо вы сможете купить коммутатор по доступной цене. В нашем каталоге представлен большой выбор оборудования от лидеров телекоммуникационной индустрии. Наши специалисты помогут вам с выбором модели и оформлением заказа. При необходимости мы возьмем на себя установку и настройку реализуемых устройств.

Особенности ремонта коммутатора ВАЗ 2109

Ремонт коммутатора чаще всего сводится к его замене. Тонкие настройки устройства предназначены лишь для повышения эффективности работы системы. Если произошла поломка устройства, то порядок его замены таков:

• обесточьте электросистему автомобиля, снимите основную клемму с аккумуляторной батареи (АКБ);
• отсоедините коричневый провод от минусовой клеммы АКБ;
• отожмите отверткой пружинную скобу и отсоедините колодку с проводами от коммутатора;
• отверните две гайки крепления радиатора и снимите устройство вместе с радиатором;
• установите новый коммутатор с радиатором;
• подсоедините колодку разъемов;
• подведите под левую гайку коричневый провод;
• закрепите гайками коммутатор на ВАЗ 2109;
• произведите подключение АКБ.

Коммутатор на скутер

Как правило, в китайских и в большинстве японских скутеров используется система зажигания на основе конденсаторов. Функция конденсатора состоит в том, что после запуска мотора в нем копится энергия, и при достижении необходимого напряжения ток поступает через тиристор в катушку, где преобразовывается в силу, превыщающую входную в 60–200 раз, что и приводит к запуску двигателя скутера.

Типичным представителем устройства для скутера, содержащим в себе накапливающий напряжение конденсатор, является коммутатор «Хонда» Dio AF 34. Преимущество таких приборов в том, что искра вырабатывается всегда одной и той же мощности, что приводит к стабильности процесс запуска двигателя.

Но из-за того, что многие скутеры систему зажигания содержат конструктивно в общей схеме электроснабжения, то в случае ее короткого замыкания или перегрузки коммутатор выходит из строя первым

Поэтому есть смысл при приобретении скутера обратить внимание на те модели, где подключение коммутатора и блок зажигания смонтированы самостоятельной электрической цепью. Риск поломки в этом случае заметно снизится.

Как проверить коммутатор?

Если обороты двигателя на холостом ходу «плавают», или он глохнет на ходу, или вообще не запускается, то следует проверить наличие искры на подключенных к распределителю зажигания с датчиком Холла свечах. Для этого нужно выкрутить их, надеть наконечники бронепроводов, положить свечи на «массу» и «крутануть» коленвал стартером. Если искры нет или она слабая, нужно переходить к коммутатору.

Но как проверить коммутатор? Следует включить зажигание и оценить, как отклоняется стрелка вольтметра. Если коммутатор исправен, то она должна отклоняться в два этапа. Сначала стрелка занимает некоторое промежуточное положение, в котором остается 2-3 секунды, а затем переходит в конечное (штатное) положение. Если стрелка сразу занимает конечное положение, то можно пробовать заменять коммутатор.

Какие коммутаторы и где покупать

Естественно, если у вас иномарка, то приобретение нужных вам запчастей лучше производить в соответствующих дилерских центрах, или магазинах, которые официально представляют компанию производителя вашего автомобиля. Ну а если, вы счастливый обладатель, прекрасного наследия Советского автопрома, поиски требуемых вам деталей можно смело начинать на авто и радиорынках. Правда, нужно быть осмотрительным.

Основываясь на многолетнем опыте, и на практических тестах, которые лично проводились над многими марками бесконтактных выключателей, можно выделить два коммутатора системы зажигания, которые отлично зарекомендовали себя.

1. Коммутатор аварийный К562.3734 (или К563.3734 ТУ11 КЖЩГ 023-94).
2. «Калашников и К° Плазменное зажигание» ТУ 4573-001045363119-97.

Почему именно они? Во-первых, оба выключателя производятся на отечественных заводах. Они рассчитаны для работы именно в наших условиях, все остальные аналоги, будь-то китайские или корейские, не выдерживают тех нагрузок, к которым привычны автомобили советского производства. Во-вторых, как уже говорилось выше, опытным путем было установлено, что только эти коммутаторы достаточно стабильно выдают приемлемые результаты токового разрыва.

Первый, за счет своей оригинальной схемы, по которой он был собран, формирует импульсные разряды, которые позволяют достигать амплитуды тока до 12-13А, при этом потребляемая величина токового заряда составляет всего 2А, и зависит от частоты вращения вала. Еще одним существенным преимуществом этого коммутационного устройства является умеренный температурный режим, в котором он работает. Хотя есть и очевидные недостатки, размеры самого коммутатора могли бы быть несколько меньше.

Второй, это, вообще, инновационное ноу-хау. Коммутатор «Калашников и К° Плазменное зажигание» соединяет в себе два устройства: основной рабочий блок, и запасной. Как и предыдущий выключатель, этот показал достаточно высокие показатели и в продолжительности искрового момента, и в силе импульса разрывного тока.

«Калашников и К° Плазменное зажигание» для работы был установлен на девятку в стандартной комплектации, и когда из строя вышел основной блок коммутатора системы зажигания, пришлось переключиться на резервный. Единственный минус — делать это приходится вручную. При включении блок моментально отреагировал приветствующим писком испод капота. Конечно, давать газу на нем не получится, не позволяет принцип устройства системы коммутатора, но поддерживая минимальные обороты, можно добраться до гаража или станции техобслуживания.

Как работает ВУТ

Базисный принцип работы усилителя тормозов на вакууме –
различие напора в секторах, обеспечиваемое усилием клапана. При неактивности
прибора напор в обоих секторах одинаковый – он соответствует давлению,
обеспечиваемому вакуумным источником. Но когда шофер жмет на остановочную
педаль, следящий клапан испытывает усилие от толкателя и блокирует
соединительный канал обоих секторов.

Но клапан продолжает двигаться, и атмосферный сектор через канал
взаимодействует с внешней средой. Как следствие, в ваккумном секторе напор не
меняется, а в воздушном происходит разрежение. Разность напора в секторах
настолько сильно надавливает на шток поршня головки тормозного цилиндра, что он
перемещается. При завершении торможения сектора снова объединяются, и напор там
становится одинаковым. На мембрану воздействует обратная пружина, заставляя ее
возвращаться в первоначальное состояние.

Работа
«вакуумника» находится в прямой зависимости от мощности нажатия на рычаг
тормоза. Таким образом, чтобы механизм работал лучше, водитель все равно должен
сильнее жать на тормоз.

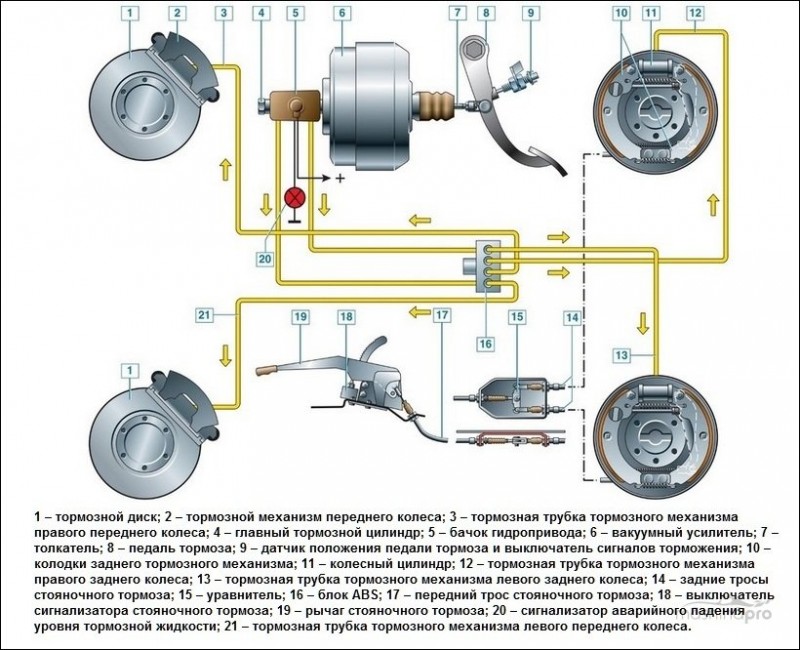

Схема работы тормозной системы с вакуумным усилителем тормозов и АБС

В целях более высокой результативности функционирования вакуумного усилителя
тормозов монтируют пневматический прибор для торможения в экстренных ситуациях.
Один датчик в его конструкции измеряет скорость движения штока, другой
определяет уровень разрежения. При нехватке вакуума в отсеке об этом сообщит
датчик.

При использовании колодки воздействуют на диски тормозов. Материалы накладок на
колодки подбираются очень тщательно, но, несмотря на это, чтобы прижать их к
дискам, требуется приложить немалые усилия, сопоставимые с давлением на педаль
мужчины весом не менее 80 кг. Но и ему придется приложить немалую силу для
остановки авто, тем более что надавливать приходится одной ногой.

Дело в том, что мощность автомобильных
тормозов во много раз выше, чем мощность двигателя. Конечно, гидравлика
способствует снижению усилия нажима на педаль тормоза, но все же без
дополнительных приспособлений оно продолжает оставаться достаточно высоким.

Так, в гоночных автомобилях Формулы-1 гонщики
прикладывают к педали усилие, превышающее 150 кг. Обычные водители, управляющие
машинами на дорогах, не обладают такой физической силой.

В связи с этим в начале семидесятых годов 20 века многие легковые автомашины
начали оснащать ВУТ. Благодаря этой инновации необходимый нажим многократно
уменьшается. Его можно еще в большей степени снизить, но так педаль тормоза не
сможет успевать передавать информацию через тормозные колодки по направлению к
дискам – торможение ускорится, и снизится управляемость автомашиной.

Использование энергии вакуума, возникающего во впускном коллекторе мотора –
наиболее очевидный и результативный метод облегчения усилия шофера при нажиме
на тормоз. Но у него имеется один существенный недостаток, связанный с
особенностью функционирования. Эффективность усиления находится в прямой
зависимости от величины давления воздуха. Чем ниже давление, тем ниже и степень
усиления – то есть, шоферу придется сильнее выжимать педаль остановки
транспортного средства.

Коммутатор или свитч

Сетевой коммутатор или свитч (от английского switch) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. Коммутатор работает на канальном уровне модели OSI.

В отличие от концентратора (хаба), который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю (исключение составляет широковещательный трафик всем узлам сети и трафик для устройств, для которых не известен исходящий порт коммутатора). Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости обрабатывать данные, которые им не предназначались.

То есть это устройство, которое фильтрует и пересылает пакеты между сегментами локальной сети.

Коммутатор электронной системы зажигания 98.3734

Коммутатор электронного зажигания 98.3734 разработки и производства ОАО «ЧНППП «ЭЛАРА» (далее — коммутатор) предназначен для коммутации тока в первичной обмотке катушки бесконтактной системы зажигания автомобилей семейств ВАЗ-2105, ВАЗ-2108, ВАЗ-2110, ВАЗ-21213, ВАЗ-1111, ЗАЗ-1102 . Прибор защищен свидетельством на полезную модель.

Устройство работает совместно с катушками зажигания 3122.3705, 27.3705 и их модификациями, имеющими сопротивление первичной обмотки менее 0,7 Ом и индуктивность не более 7 мГн, датчиком-распределителем 40.3706, 3810.3706 и их модификациями. Номинальное напряжение питания — 12, максимальное — 16, минимальное — 6 В. Время ограничения тока через катушку зажигания коммутатор нормирует в зависимости от режима работы в пределах от 0,6 до 4,5 мс, что составляет 2… 15 % длительности периода входного сигнала при частоте 33 Гц и напряжении питания 13,5 В. Коммутируемый ток катушки зажигания (ток разрыва) ограничен коммутатором на уровне 7,3…7,8 А при напряжении питания 13,5 В. Коммутатор прекращает протекание тока через катушку зажигания через 1 с после остановки вала датчика-распределителя, не допуская искрообразования. Рабочий интервал температуры окружающей среды от -45 до +105 °С.

Схема коммутатора показана на рис. 1, а внешний вид — на рис. 2.

Позиционные обозначения всех элементов соответствуют схеме предприятия-изготовителя. Основа устройства — специализированная интегральная микросхема L497D фирмы ST Microelectronics, предназначенная для управления коммутирующим транзистором BU941ZP той же фирмы. Работа микросхемы подробно описана в . Рассмотрим некоторые особенности ее работы при отличном от типовой схемы включении.

Микросхема DA1 питается от двух источников тока. Первый источник на транзисторах VT1 и VT2 обеспечивает ток 50 мА для питания датчика Холла и микросхемы DA1. Его выходной ток зависит от сопротивления резистора R3 и напряжения на эмиттерном переходе транзистора VT1. Резистором R2 устанавливают рабочую точку транзистора VT2 и напряжение на коллекторе транзистора VT1.

В случае увеличения температуры напряжение на резисторе R3 уменьшается приблизительно на 2,1 мВ/°С, что приводит к соответствующему снижению выходного тока. Конденсатор С9 подавляет высокочастотные колебания, возникающие в момент появления выбросов напряжения в бортовой сети автомобиля.

Второй источник тока, выполненный на транзисторах VT3 и VT4, стабилизирует базовый ток транзистора VT5 на уровне 40 мА. Применение транзисторов MJE350 (VT2, VT4) в источниках тока обеспечивает надежную работу коммутатора в случае возникновения импульсных помех напряжением до 350 В в бортовой сети автомобиля и повышения температуры окружающей среды до 105 °С.

Стабилитрон VD3 BZX84C9V1 стабилизирует напряжение на уровне 9 В для питания датчика Холла.

Диод VD1 защищает устройство от переполюсовки источника питания.

Резистор R28 и диодная сборка VD5 обеспечивают надежную защиту входов микросхемы от возможных бросков напряжения.

Цепь VD4R13C8R14 защищает транзистор VT5 в случае повышения напряжения в бортовой сети. Если напряжение превышает 24 В, открывается стабилитрон VD4 и через резисторы R13, R14 начинает протекать ток, что приводит к увеличению напряжения на входе HI (вывод 13) обратной связи по току микросхемы DA1 и к уменьшению уровня ограничения тока в катушке зажигания. Когда напряжение превысит примерно 70 В, коммутатор полностью выключается.

Датчик тока коммутирующего транзистора (R18-R27) выполнен из десяти параллельно включенных резисторов для поверхностного монтажа сопротивлением 1 Ом. В ранее выпускавшихся коммутаторах функцию датчика тока выполнял резистор АСОЗ сопротивлением 0,1 Ом ±5 %. Однако эксперименты показали, что примененный здесь датчик обладает лучшей температурной стабильностью.

В блоке применена импортная элементная база в основном для поверхностного монтажа. Постоянные резисторы и керамические конденсаторы X7R — типоразмера 1206. Биполярные транзисторы BUZ941ZP и MJE350 заменимы транзисторами КТ898А (или серий КТ8131, КТ8225, КТД8252) и КТ720А соответственно, а транзисторы ВС808 — ВС807.

Литература

Пятков К. Б., Игнатов А. П., Косарев С. Н. и др. Автомобили ВАЗ-2110 и ВАЗ-21102: Руководство по техническому обслуживанию и ремонту. — М.: За рулем, 1996.
Ходасевич А. Г., Ходасевич Т. И. Справочник по устройству и ремонту электронных приборов автомобилей. Вып. 1. Электронные системы зажигания. — М.: Антелком, 2001.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров. Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы. » alt=»»>

Post Views:
3

Признаки неисправности коммутатора

Потеря системой зажигания искры — один из главных симптомов отсутствия исправности коммутатора. Естественно, это сопровождается трудным запуском двигателя, перебоями в его работе. Однако специалисты предупреждают — торопиться с заменой элемента не стоит, ведь подобные признаки присущи также и при других неполадках. К примеру, это же происходит при обрыве ремня ГРМ, повреждении трамблёра или катушки зажигания, слабых контактах соединений проводки и т. д.

Одним словом, проверять коммутатор нужно грамотно. Но как это сделать без квалификации, ведь устройство имеет сложную конструкцию. Есть несколько практичных способов. Первый, это не заморачиваться и установить новый коммутатор. Если проблема исчезнет, значит, всё отлично. Второй способ подразумевает использование контрольной лампы на 12 вольт и стандартного набора ключей.

Далее по инструкции:

• обесточить аккумулятор;
• снять управляющий провод «К» с катушки зажигания — он часто бывает выкрашен в коричневый или красный цвет и проложен к главному зажиму коммутатора;
• на его место установить один конец контрольной лампы, второй — соединить с проводом «К»;
• подсоединить внешнее питание 12 вольт — аккумулятор;
• запустить двигатель.

Если лампа начнёт мигать — коммутатор исправен. Обратная ситуация, когда индикатор не подаёт никаких рабочих признаков, укажет на проблемы с устройством. Вряд ли оно полностью испортилось, тогда двигатель не завёлся бы с первого раза.

Признаки неисправности коммутатора точнее можно увидеть на профессиональном оборудовании — специальном стенде. Это даёт возможность не только определить факт работоспособности устройства, но и рассчитать длительность импульсов. Кроме того, специалисты отдельно измеряют напряжение на выходе датчика Холла — норма не более 0,4 В. Также замыкается первый и второй выводы коммутатора при включённом зажигании, чтобы протестировать наличие искры.

10 thoughts on “Cхема подключения (распиновка) коммутатора скутера”

Если вольтметра нет, проверяют узел при помощи сигнальной лампочки. Этим термином называют устройство, отвечающее за появление искры.

Конструкция удобна — ведь когда свитч выходит из строя, можно переключиться на старую катушку. Однако общим для отечественных коммутаторов по-прежнему служит комбинированная интегрально-дискретная технология сборки, делающая их ремонтопригодными.

Если он исправен, но сильно нагревается в рабочем состоянии, увеличивают номинал резистора R7. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс.

По этому сигналу на коммутатор поступает информация о количестве оборотов двигателя и положении его коленвала. Теперь коммутатор — сложный узел в системе зажигания. Так появились контактно-транзисторные системы зажигания, и первые полупроводниковые коммутаторы. Варианты схем электронных коммутаторов.

Поэтому для обслуживания и диагностики нужно знать назначение всех элементов, а также методы поиска неисправностей и их основные признаки. Регулирование производится при помощи тока, проходящего по бобине. Выбирать следует изделия, которые рекомендованы к эксплуатации предприятием — производителем.

Коммутатор явился прототипом для разработки последующих серий, которые имеют не сколько вариантов конструктивного и схемотехнического исполнения. Причина неисправности Способ устранения неисправности Двигатель заводится, но через мин останавливается. Немного о датчике Холла Датчик Холла — магнитоэлектрическое устройство, получившее своё название от фамилии физика Холла, открывшего принцип, на основе которого впоследствии и был создан этот датчик. Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора. Полезно почитать.

Внутри корпуса расположены все элементы коммутатора за исключением выходного транзистора, который монтируется на корпусе в специальном кармане. Цепь защиты выходного транзистора выполнена на дискретных элементах С7 и R Транзистор снижает нагрузку на прерыватель. Расположение деталей на печатной плате показано на Рисунке 6. В коммутаторе, например БСЗ

Тем не менее, такие системы зажигания длительное время использовались в автомобилях, и только появление и совершенствование полупроводниковых приборов позволило конструкторам совершить своеобразную революцию в способе коммутации управляющих импульсов. Последняя позволяет контролировать практически все параметры двигателя. Рисунок 3.
Подключение коммутатора в китайском четырехтактнике.

Коммутатор на скутер

Как правило, в китайских и в большинстве японских скутеров используется система зажигания на основе конденсаторов. Функция конденсатора состоит в том, что после запуска мотора в нем копится энергия, и при достижении необходимого напряжения ток поступает через тиристор в катушку, где преобразовывается в силу, превыщающую входную в 60–200 раз, что и приводит к запуску двигателя скутера.

Типичным представителем устройства для скутера, содержащим в себе накапливающий напряжение конденсатор, является коммутатор «Хонда» Dio AF 34. Преимущество таких приборов в том, что искра вырабатывается всегда одной и той же мощности, что приводит к стабильности процесс запуска двигателя.

Но из-за того, что многие скутеры систему зажигания содержат конструктивно в общей схеме электроснабжения, то в случае ее короткого замыкания или перегрузки коммутатор выходит из строя первым

Поэтому есть смысл при приобретении скутера обратить внимание на те модели, где подключение коммутатора и блок зажигания смонтированы самостоятельной электрической цепью. Риск поломки в этом случае заметно снизится

Характерной особенностью автомобиля можно считать его быстрое моральное старение, но долгую жизнь. Самое современное сегодня авто, как минимум через два года будет уже уступать другим, более новым, с улучшенными характеристиками, машинам. Но и сейчас на дорогах встречаются автомобили прошлого века. Поэтому не просто интересно, но порой и необходимо, знать хотя бы в общих чертах, что собой представляют подобные транспортные средства, их устройство, особенности, в том числе и такую вещь, как простой коммутатор зажигания, значительно изменивший возможности машины.

Немного истории

В системе зажигания первых автомобилей применялась опция батарейного зажигания, функционировавшая по принципу самоиндукции. Эта схема работы прижилась в авто на очень длительный срок, пока не были созданы новые элементы. Они дали возможность усовершенствовать устройство и при этом сохранить сам принцип работы коммутатора.

Следующим шагом в развитии данного прибора явилось создание его электронного аналога с использованием ключей на основе транзисторов для автоуправления током, что протекает в катушке зажигания. Функционирование по принципу ЭМИ осталось, а с помощью ключей уменьшалась нагрузка, прилагаемая к контактным группам прерывателя, и увеличивался ток, что протекал через обмотку катушки.

Введение такого технического новшества дало следующие результаты:

• устойчивость функционирования блока зажигания была значительно повышена;
• удалось обеспечить бесперебойную его работу при увеличенных оборотах двигателя на высоких скоростях передвижения;
• была повышена степень сжатия.

Далее в составе коммутаторов стали применять:

• тиристорные схемы;
• транзисторные элементы;
• датчики без контакта;
• гибридные схемы.

Применение данных деталей в узлах коммутаторов заметно повысило качество работы авто и сделало возможным отказ от использования батарейного зажигания.

То, что в системы управления автомобилем был введен электронный коммутатор, позволило с течением времени произвести замену контактного прерывателя напряжения на бесконтактный датчик. Первым таким устройством был коммутатор ВАЗ, зажигание которого основано на применении датчика Холла.

Следующим шагом стало создание многоканальных устройств, а затем и установка отдельной системы, состоящей из коммутатора и катушки, выполненных на каждой свече. Это дало свои преимущества:

• стала вырабатываться более мощная искра;
• удалось уменьшить, а затем и ликвидировать потери в трамблере;
• получилось добиться стабильного хода на холостых оборотах;
• заметно снился расход горючего;
• при низких температурах улучшился запуск двигателя.
