233747 реле поворотов схема подключения

Переход с электромагнитнотеплового реле на электронное.

Вот такой «бочонок» находится под приборной панелью автомобиля. Это электромагнитнотепловое реле. Ввиду краткосрочной работы (1-2 месяца) рекомендуется его заменить на электронное. По прошествии этого времени он начинает гореть, либо его замыкает.

Далее приведены этапы его замены:

  • отсоединяем клеммы контактов;
  • обозначаем каждый провод маркером, либо используем краску для выделения разными цветами;
  • контакт №1 электронного реле подсоединяем к проводу со знаком х;
  • контакт №2 электронного реле подсоединяем к проводу со знаком L;
  • контакт №3 электронного реле подсоединяем к проводу со знаком P;
  • контакт №4 это масса, выводим его на отдельный провод.

Все эти работы необходимо проводить при использовании термоусадки.

Большую популярность набирает замена в указателях поворота ламп накаливания на светодиоды ввиду того, что лампы накаливания по сроку службы и светоотдаче намного уступают светодиодным светильникам.

Реле поворотов ВАЗ 2107

В отличие от остальных световых приборов, указатели поворотом работают прерывисто, мигают. За работу указателей отвечает специальное устройство — реле поворотников ВАЗ 2107. Кроме обеспечения мигания ламп, реле выполняет сигнальную функцию. Оно оповещает о работе сигналов поворота звуковыми сигналами — щелчками.

Сначала на автомобилях ВАЗ устанавливалось тепловое реле, в котором контакты замыкались (размыкались) нихромовой струной, которая нагревалась и остывала за счет проходящего через нее тока. В более поздних моделях, к которым относится “семерка”, используется реле с электронной схемой и электромагнитом. Частота мигания ламп указателей поворотов определяется настройками электронной схемы. Такая конструкция имеет меньше движущихся деталей и контактов, поэтому более надежна.

Устройство также выполняет функцию реле аварийки ВАЗ 2107, заставляя мигать лампы при включении аварийной сигнализации.

Реле поворотов схема включения

Схема указателя поворотов

642 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru

Схема реле поворотов

  1. Как работает электромагнитно-тепловое реле
  2. Электронное реле: схема и принцип работы
  3. Распиновка реле поворотов
  4. Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

В каких случаях по закону следует включать аварийную световую сигнализацию?

Любой водитель должен нажать на кнопку аварийной сигнализации автомобиля и активировать АСС в нескольких случаях:

Если водителю пришлось остановиться прямо посреди дороги во время движения. Необходимость остановки может быть обусловлена поломкой транспортного средства либо плохим самочувствием водителя. При этом необходимо активировать выключатель аварийной сигнализации до того момента, пока машина полностью остановится, в противном случае можно спровоцировать ДТП.
Когда машину останавливает сотрудник ДПС либо водителя ослепил транспорт, едущий навстречу.
Когда водитель эксплуатирует автомобиль с неисправностями, которые могут привести к аварии

Обратите внимание – в этом случае допускается эксплуатация автомобиля, если это не запрещено действующими ПДД.
Если транспортное средство буксируется другим автомобилем, аварийная сигнализация в любом случае должна быть включена, поскольку так вы сможете предупредить об этом других участников дорожного движения.
В том случае, если вы перевозите на автомобиле детей, при этом на машине установлена соответствующая табличка, и осуществляете их высадку либо посадку.
Когда машины движутся колонной, но одно из транспортных средств вынуждено остановиться. При этом если на одном автомобиле включена аварийная сигнализация, другие водители также обязаны ее включить.
Естественно, аварийка должны быть включена в том случае, если машина попала в аварию.

Читать дальше: Кнопка трип в хендай солярис


Простая схема аварийной сигнализации

Все эти ситуации регламентированы правилами дорожного движения. Но бывают и другие случаи, когда активации одной только АСС недостаточно и автомобилисту необходимо поставить на дороге соответствующий знак аварийной остановки. В том случае, если этого знака нет, то он может быть заменен на фонарь красного цвета, при этом данный источник света должен моргать аналогично аварийке. Установка данного знака либо фонаря опускается на расстоянии не более 20 м к транспортному средству, если остановка была выполнена в населенном пункте.

В том случае, если проблема настигла вас за городом, то знак должен быть установлен на расстоянии не ближе 40 метров, причем допускается это делать в таких случаях:

  1. Если автомобиль попал в ДТП. Если это произошло, то нужно учитывать, что машина может быть не только помехой для других машин, но и повлиять на их безопасность. Соответственно, чем дальше вы поставите знак, тем больше у водителя другого авто будет времени, чтобы оценить ситуацию на дороге и выполнить правильный маневр.
  2. Еще один случай – если вам пришлось остановиться там, где плохая или ограниченная видимость. В таких ситуациях знак должен быть выставлен не ближе, чем за сто метров от транспортного средства, причем и спереди, и сзади.

Особенности замены штатных поворотников на светодиодные

  • вы демонтируете старые поворотники;
  • устанавливаете новые светодиодные;
  • подключаете их по стандартной схеме;
  • включаете переключатель и обнаруживаете, что либо не работают поворотники, либо они мигают с удвоенной, а то и с утроенной частотой.

Не будем отвечать на вопрос: почему это происходит и вдаваться в подробные электротехнические тонкости работы реле поворотов на вашем мотоцикле, а рассмотрим основные методы устранения этой неисправности.

Установка шунтирующих резисторов

Самый простой способ сделать так, чтобы реле поворотов «видело» нагрузку, аналогичную обычным лампам, это зашунтировать светодиоды мощными (не менее 20÷25 Вт) резисторами номиналом 10÷20 Ом, чтобы поворотники моргали согласно ГОСТу. Для этого подойдут следующие типы сопротивлений:

  • SQP-20 в литом цементном корпусе (стоимость 20÷40 рублей);
  • AH-25, у которых корпус выполнен из металла со специальными отверстиями для крепления (120÷140 рублей);
  • ПЭВ-20 в керамическом исполнении (100÷150 рублей).

Параллельно каждой группе указателей поворотов (правых и левых) подключается по одному резистору, то есть, их необходимо приобрести 2 штуки.

Недостатки данного метода:

  • Так как через шунтирующие резисторы течет большой ток, то энергосберегающие свойства новых сигналов поворота сводятся к нулю.
  • Цементные резисторы плохо переносят вибрацию и прослужат на мотоцикле недолго.
  • Стоимость металлических изделий соизмерима с ценой нового электронного реле поворотов.

Замена штатного реле поворотов на электронное

Самым правильным с технической точки зрения способом установки светодиодных сигналов поворота является замена штатного электромеханического реле на электронное. Особенность работы этого устройства состоит в том, что указатели поворотов мигают с определенной строго заданной частотой (независимо от подключенной нагрузки). Сейчас на рынке представлено большое количество таких устройств от различных , «Tirol», «Feelwind», «Vbestlife», «Catuo»). В зависимости от марки и электрической схемы мотоцикла в нем может быть установлено реле с двумя или тремя контактами. Чтобы у вас не возник вопрос: как подключить реле поворотов, приобретайте электронное устройство с необходимым количеством контактов. Сейчас в продаже есть обе разновидности этих изделий, поэтому замена и установка новых реле не представит особых трудностей. Цена на такие изделия: 250÷350 рублей.

Внимание! Прежде, чем покупать электронное реле, установите светодиодные поворотники и произведите пробное включение. Если поворотники работают и мигают с нормальной частотой, то значит в вашем мотоцикле изначально было установлено электронное реле и нет необходимости в его замене

Доработка автомобильного реле поворотов

Для тех, кто любит заниматься самоделками, или если в вашем регионе есть трудности с приобретением электронного реле, не составит большого труда изготовить его из обычного автомобильного реле поворотов с тремя контактами (маркируют индексом «495.3747» и на сегодняшний день стоит 180÷240 рублей). Ниже представлена электрическая схема самого изделия и его подключения:

Алгоритм модернизации:

  • с помощью отвертки аккуратно снимаем пластиковый кожух реле;
  • на монтажной плате находим впаянную микросхему;
  • определяем место впайки ножки №7 (его легко определить, так как на корпусе над ножкой №1 стоит точка);
  • переворачиваем плату и ножом на плате процарапываем проводник, идущий от этой ножки;
  • реле готово к установке и дальнейшей эксплуатации со светодиодами.

Внимание! Если после включения поворотник моргает со слишком большой частотой, то необходимо заменить конденсатор C ₁ (вместо установленного в плату конденсатора емкостью 2,2 мкФ установить 4,7 мкФ). Так как ток, протекающий через светодиоды небольшой, контакты реле будут мало подгорать, и самодельное реле прослужит довольно долго

Чтобы изготовленное изделие работало корректно, устанавливайте одновременно комплект из четырех светодиодных поворотников

Так как ток, протекающий через светодиоды небольшой, контакты реле будут мало подгорать, и самодельное реле прослужит довольно долго. Чтобы изготовленное изделие работало корректно, устанавливайте одновременно комплект из четырех светодиодных поворотников.

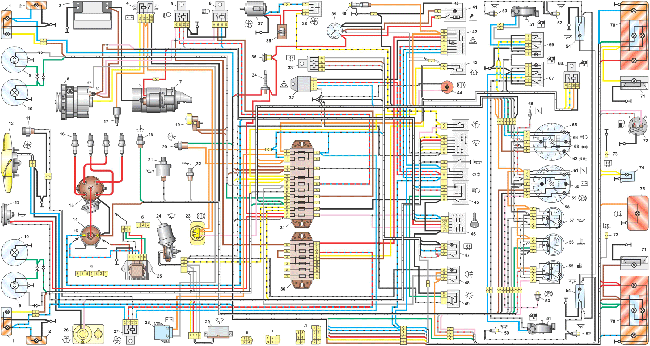

Схема электрооборудования (1988-2001 г.)

  1. Передние фонари;
  2. Боковые указатели поворота;
  3. Аккумуляторная батарея;
  4. Реле лампы сигнализатора заряда аккумуляторной батареи;
  5. Реле включения ближнего света фар;
  6. Реле включения дальнего света фар;
  7. Стартер;
  8. Генератор;
  9. Наружные фары;
  10. Внутренние фары;
  11. Датчик включения электродвигателя вентилятора;
  12. Электродвигатель вентилятора системы охлаждения двигателя;
  13. Звуковой сигнал;
  14. Катушка зажигания;
  15. Распределитель зажигания;
  16. Свечи зажигания;
  17. Электромагнитный клапан карбюратора;
  18. Датчик указателя температуры охлаждающей жидкости;
  19. Подкапотная лампа;
  20. Выключатель света заднего хода;
  21. Датчик указателя давления масла;
  22. Датчик сигнализатора недостаточного давления масла;
  23. Датчик сигнализатора недостаточного уровня тормозной жидкости;
  24. Моторедуктор очистителя ветрового стекла;
  25. Коммутатор*;
  26. Электродвигатель омывателя ветрового стекла;
  27. Реле включения электродвигателя вентилятора**;
  28. Регулятор напряжения;
  29. Реле-прерыватель очистителя ветрового стекла;
  30. Дополнительный блок предохранителей;
  31. Основной блок предохранителей;
  32. Реле-прерыватель аварийной сигнализации и указателей поворота;
  33. Реле включения обогрева заднего стекла***;
  34. Выключатель стоп-сигнала;
  35. Штепсельная розетка для переносной лампы****;
  36. Добавочный резистор электродвигателя отопителя;
  37. Электродвигатель отопителя;
  38. Переключатель электродвигателя отопителя;
  39. Часы;
  40. Лампа освещения вещевого ящика;
  41. Прикуриватель;
  42. Выключатель аварийной сигнализации;
  43. Регулятор освещения приборов;
  44. Лампа сигнализатора уровня тормозной жидкости;
  45. Трехрычажный переключатель;
  46. Выключатель зажигания;
  47. Выключатель обогрева заднего стекла***;
  48. Выключатель заднего противотуманного фонаря;
  49. Выключатель наружного освещения;
  50. Выключатели плафонов, расположенные в стойках передних дверей;
  51. Моторедукторы электростеклоподъемников передних дверей***;
  52. Выключатели плафонов, расположенные в стойках задних дверей;
  53. Выключатель контрольной лампы стояночного тормоза;
  54. Плафоны освещения салона;
  55. Указатель уровня топлива с сигнализатором резерва;
  56. Указатель температуры охлаждающей жидкости;
  57. Указатель давления масла с сигнализатором недостаточного давления;
  58. Тахометр;
  59. Лампа сигнализатора стояночного тормоза;
  60. Лампа сигнализатора заряда аккумуляторной батареи;
  61. Лампа сигнализатора воздушной заслонки карбюратора;
  62. Контрольная лампа габаритного света;
  63. Лампа сигнализатора указателей поворота;
  64. Лампа сигнализатора дальнего света фар;
  65. Спидометр;
  66. Выключатель сигнализатора воздушной заслонки карбюратора;
  67. Переключатель элекростеклоподъемника левой передней двери***;
  68. Реле включения электростеклоподъемников передних дверей***;
  69. Переключатель элекростеклоподъемника правой передней двери***;
  70. Задние фонари;
  71. Фонари освещения номерного знака;
  72. Датчик указателя уровня и резерва топлива;
  73. Колодки, подключаемые к элементу обогрева заднего стекла***;
  74. Лампа освещения багажника;
  75. Задний противотуманный фонарь.

    Порядок условной нумерации штекеров в колодках: а — Коммутатора; б — Датчика-распределителя зажигания; в — Очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г — Реле прерывателя аварийной сигнализации и указателей поворота; д — Трехрычажного переключателя.

    * Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

    ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

    *** Устанавливается на части автомобилей.

    **** С 2000 г. не устанавливается.

Замена реле поворотников и аварийной сигнализации (+ Видео)

После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.

Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.

В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и . Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.

Это все, что необходимо знать о реле поворотников.

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Вот схема включения поворотов ВАЗ 2101:

1 – подфарники;2 – боковые указатели поворота;3 – аккумуляторная батарея;4 – генератор;5 – выключатель зажигания;6 – блок предохранителей; 7 – реле-прерыватель указателей поворота;8 – контрольная лампа указателей поворота;9 – переключатель указателей поворота;10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант.
На рынке продается готовая проводка для подключения аварийной сигнализации:

:Красный — к белому с черной полосой (или фиолетовый), это нагрузка.Желтый — к голубому (это контролька).Синий — к оранжевому (зажигание).Коричневый с красной полосой — постоянный плюс (например на первом предохранителе).Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую своими руками, выглядит просто супер!

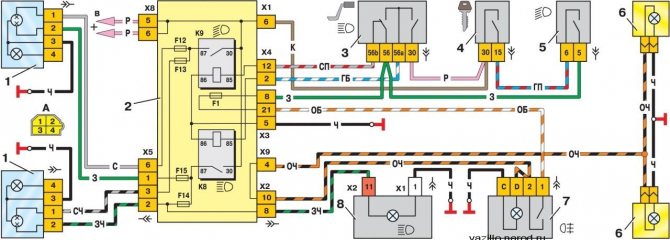

Реле поворотов ваз 2114 это установленный в монтажном блоке электронный элемент, который отвечает за формирование и функционирование прерывистого светового сигнала при обозначении правого или левого сигнала поворота. Кроме того, изделие обеспечивает периодическое и одновременное моргание поворотников в режиме аварийной сигнализации.

Большинство устройств снабжаются несколькими контактами, что дает возможность управления разнообразными электрическими цепями.
Наибольшую популярность и распространение получили изделия электромагнитного типа.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

  • F8 – 10 А (для аварийной сигнализации);
  • F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

На современных автомобилях вместо традиционных электротермомеханических реле применяются электронные реле-прерыватели указателей поворота и аварийной сигнализации, выполненные на базе микросхем или дискретных элементов.

Электронные реле-прерыватели РС950П и 494.3747 указателей поворота и аварийной сигнализации обеспечивают прерывистый сигнал ламп указателей поворотов транспортных средств в режиме маневрирования и аварийной сигнализации, осуществляют контроль исправности сигнальных ламп указателей поворотов в режиме маневрирования.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.
