Где находится датчик скорости ваз 2115: признаки неисправности, замена регулятора спидометра по фото

Устранение поломки

Поломка механического привода спидометра случается редко, но и устранить ее сложнее. Купив новый тросик, нужно произвести разборку и замену в такой последовательности:

• Открутить и снять панель приборов. Тут придется потрудиться, чтобы снять пластиковые декоративные накладки, выкрутить все саморезы и снять зажимы.
• Отсоединить разъемы выключателей ближнего света, аварийных и габаритных огней.
• Извлечь магнитолу, отсоединить провода от прикуривателя и открутить саморезы крепления панели.
• Вытащить из блока спидометра конец гибкого вала. Второй конец открутить от коробки передач, он вмонтирован в кожух дифференциала с верхней стороны.

Замена электронного датчика скорости выполняется гораздо проще и требует меньше времени. Перед выполнением работ необходимо убедиться, что причина именно в датчике, а не в проводке или контактах. Для этого контакты следует очистить, а изоляцию проводов проверить визуально.

Приготовив набор ключей, пассатижи и отвертки, можно приступать к замене прибора, соблюдая следующий алгоритм:

• Отсоедините минусовый контакт аккумуляторной батареи (массу). Демонтируйте воздушный фильтр и патрубок воздуховода.
• Отключите разъем от датчика и очистите место его установки от грязи, чтобы при снятии она не попадала внутрь коробки передач.
• Рожковым ключом на 22 мм ослабьте и открутите гайку датчика. Извлеките его, а отверстие прикройте тряпкой.
• Поставьте новый измеритель, при этом сильно затягивать гайку не нужно.
• Подключите разъем, установите воздушный фильтр и поставьте клемму аккумулятора на место.

https://www.youtube.com/watch?v=qiDmZLUuTMI

В автомобилях ВАЗ 2115 «Самара» используется 2 разновидности датчиков скорости — от брендов Bosch и General Motors. Первые отличаются квадратной формой разъема, вторые — круглой. Эти особенности не оказывают влияния на принцип работы и порядок замены детали. Также встречаются элементы российского производства типа Январь-4, имеющие круглый разъем.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена седел клапанов ваз 2108 своими руками

ВАЗ 2114 как поменять фару на автомобиле, выбор оптики, замена задней фары, замена стекла на передне…

Проводка ваз 2109 инжектор, 8 клапанов, с описанием

Как поменять магнитолу на ваз 2110

Горит лампочка аккумулятора на панели приборов ваз 2110, причины и как устранить

Не горят стоп сигналы на ваз 21099 инжектор причины

Как поменять прокладку головки блока цилиндров ваз 2110 8 клапанов

Сливают бензин ваз 2107, что делать, как предотвратить слив

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Лада приора снятие двигателя

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
2. Гаечным ключом на 21 снимите датчик скорости.
3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Замена масла в халдекс вольво хс70

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

СНЯТИЕ И ЗАМЕНА

Для этого отлично подойдет ВД-40 или любой растворитель (тот же спирт), протрите ватной палочкой контакты на колодке, если проблема была в окислении – ДС начнет работать. Если же и это не помогло, рациональнее всего приобрести и установить новое устройство – стоит оно не дорого (стоимость нового ДС составляет порядка 300-400 рублей) а на замену уходит не более 10 минут.

Чтобы снять и подключить ДС вам потребуются ключ на 21 и техническая тряпка, чтобы протереть посадочное гнездо от скопившихся на нем осадков масла и пыли.

Для начала разберемся, где находится датчик скорости на ВАЗ 2114. Вы можете увидеть его на корпусе КПП, вблизи щупа проверки количества масла в картере.  Если вы загоните автомобиль на яму, снимать ДС будет гораздо проще, поскольку доступ к нему сверху ограничивается патрубком воздушного фильтра и абсорбером, которые для замены ДС также придется демонтировать.

Расположение ДС на ВАЗ 2114Снятие ДС выполняется в следующей последовательности:

• Загоняем четырнадцатую на яму;
• Снимаем питание с АКБ (для лучшего освещения оставьте капот открытым);
• Залазим в смотровую яму и находим ДС, очищаем накопившуюся на нем грязь тряпкой;

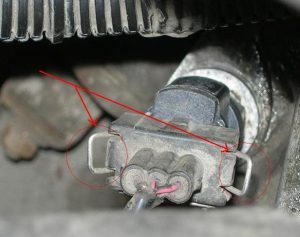

• Отсоединяем колодку контактов (колодка заклинена пружинным фиксатором, на колодке есть кнопка для его разъединения);
• 21-ым ключом выкручиваем ДС из посадочного гнезда;

Теперь о том, как правильно подключить новый ДС

Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Никакой науки тут нет – если ДС с первого раза сел в посадочное гнездо, значит все на своих местах, если ему что-то не дает продвинутся – значит шток во втулку не попал. Затягивать резьбовое соединение нового ДС нужно аккуратно, чтобы не повредить пластиковый корпус устройства

На этом все. Отметим, что замена ДС на автомобилях ВАЗ 2115 и ВАЗ 2113 выполняется аналогичным образом

Затягивать резьбовое соединение нового ДС нужно аккуратно, чтобы не повредить пластиковый корпус устройства. На этом все. Отметим, что замена ДС на автомобилях ВАЗ 2115 и ВАЗ 2113 выполняется аналогичным образом.

Конструкции современных транспортных средств имеют большое количество различных электронных приборов. Одним из таких устройств, является датчик скорости, или ДС, как сокращённо его называют. От ранее выпускавшихся приборов для определения скорости движения, которые представляли собой конструкцию из редукторов и гибкого вала, в ДС используется иной принцип. Они претерпели уже две модернизации своей конструкции. Сегодня успешно справляются со своими функциями датчики третьего поколения.

Датчик скорости.

Датчик скорости ВАЗ 2114 и ВАЗ 2115: где находится, принцип действия, особенности

Датчик скорости ВАЗ, а именно датчик скорости ВАЗ 2115 и датчик скорости 2114 ставится на автомобили с так называемым «электронным» спидометром. Принцип работы электронных спидометров ВАЗ довольно простой и заключается в том, что коленчатый вал за один оборот на 360 градусов издает шесть специальных импульсов, передающихся на датчик скорости ВАЗ 2114.

В свою очередь, поскольку вращение коленчатого вала прямо пропорционально скорости автомобиля, то чем больше скорость, тем больше импульсов датчик скорости получит в течение одного километра.

Получается, на 2114 или ВАЗ 2115 датчик скорости ВАЗ определяет количество вращений коленчатого вала за одну минуту, после чего передает показания на контроллер (ЭБУ). Компьютер на основании полученной информации определяет скорость движения автомобиля, а также рассчитывает необходимые пропорции для приготовления топливной смеси, подаваемой в цилиндры ДВС.

Автомобили ВАЗ 2114 (2115) могут быть оборудованы двумя типами датчиков скорости:

• датчик скорости ВАЗ 2114(2115) с механическим приводом от коробки переключения передач и электронным соединением с контроллером;
• датчик скорости ВАЗ 2114(2115) с механическим приводом от шестерни коробки переключения передач и тросовым приводом спидометра (наличие посадочного места для троса и бокового отвода).

Место расположения датчика скорости ВАЗ – сверху на корпусе коробки переключения передач с тыльной стороны ДВС автомобиля (рядом со щупом для проверки уровня масла).

Если рассматривать датчик скорости 2114, схема работы сводится к считыванию и передаче информации на контроллер.  Датчик скорости ВАЗ подключен к электронному спидометру и контроллеру.

В рабочем состоянии датчик, выдавая нужную информацию о текущей скорости автомобиля, поддерживает обороты ДВС в оптимальном режиме с помощью сигналов на ЭБУ, а также обеспечивает нормальную работу регулятора холостого хода.

Схема подключения датчика выглядит следующим образом; в общей электрической схеме автомобиля датчик запитан через средний предохранитель (7,5А), расположенный на реле электронного вентилятора печки в салоне автомобиля. Кстати, на передней приборной панели выводной штекер датчика скорости и контроллер управления ДВС имеет номер «9».

ПРИНЦИП РАБОТЫ ДС И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ

Четырнадцатый ВАЗ – современный автомобиль, оборудованный спидометром электронного типа. Принцип работы электронного спидометра, в отличие от спидометров с механическим приводом, устанавливающихся на ВАЗовскую классику старых годов, базируется на определении текущей скорости автомобиля на основании частоты полученных импульсных сигналов ДС.

По простому – импульсный датчик скорости на каждый километр пройденного машиной расстояния генерирует 6000 сигнальных импульса (по 6 импульсов за один полный оборот коленного вала). Соответственно, количество импульсов передаваемых датчиком в ЭБУ за одну секунду зависит от того, с какой скоростью автомобиль передвигается. Получая импульсный сигнал мозги автомобиля высчитывают частоту его поступления и на ее основании вычисляют текущую скорость движения.

Исходя из полученных данных электроника ВАЗ 2114 не только определяет скорость передвижения четырнадцатой, но и регулирует работу движка в холостом режиме и периодичность подачи воздуха в обход заслонки дросселя.

Стоимость нового ДС на четырнадцатую составляет порядка 300-400 рублей, маркировка детали – 2111-3843010. При выборе нового устройства отдавайте предпочтения конструкциям с металлическом штоком. Шток вообще является наиболее подверженной износу частью ДС, но некоторые производители умудряются делать его из пластмассы (такие ДС редко проживают дольше 6-ти месяцев).

Вышедший из строя датчик спидометра ВАЗ 2114 определяется предельно просто – в таком случае перестает работать спидометр, также он может подавать признаки жизни, но демонстрировать при этом неправильную информацию.

Также могут наблюдаться проблемы при работе мотора на холостых оборотах – если движок глохнет при движении автомобиля накатом, скорее всего причина в ДС.

Основная причина поломки ДС – обрыв цепи контактов, из-за чего меняется частота генерирования импульсного сигнала, которую контроллер не в состоянии опознать.

Устройство и принцип работы

На инжекторных моторах десятого семейства ВАЗ устанавливались три поколения сенсоров скорости.

• Электромеханический с тросиком, протянутым к спидометру. Вращательный момент передавался через шестеренчатый привод от коробки передач. Самый капризный в эксплуатации и ненадежный в показаниях вариант.
• Электромеханический без тросика. Передача вращения по-прежнему шестеренчатая, электрический сигнал передавался по проводам.
• Третье поколение получило надежную и неприхотливую схему Холла, в которой механические детали сводились к минимуму. Стало быть, надежность прибора по умолчанию была выше.

Эту конструкцию рассмотрим подробнее

Эффект Холла состоит в том, что при прохождении концентрированного электрического поля через магнитное, возникает электрический импульс. Чтобы его «материализовать», в магнитное поле помещается полупроводник, на концах которого и возникает вполне измеримое напряжение. Этот импульс является тем самым сигналом, который посылается в электронный спидометр и блок управления двигателем. Схема подключения датчика скорости наглядно демонстрирует принцип действия датчика скорости на автомобиле ВАЗ 2114.

Как видно, сигнал идет не только в блок спидометра.

В соответствие с принципом работы системы Холла, один оборот вала датчика формирует один электрический импульс. При этом никакой лишней механики: только входной вал прибора, соединенный с выходным валом МКПП.

Как импульсы преобразуются в скорость и пробег

Есть известная величина: длина окружности шины автомобиля. Разумеется, эта система работает правильно, только при установке штатной резины и нормального давления в шинах. ЭБУ и контроллер датчика снимает показания и пересчитывает их в пробег. То есть, одометр уже получил свою долю информации. Делим эту величину на время — получаем скорость движения.

Основные причины, по которым не работает спидометр Ваз 2114

Давайте теперь разберем основные причины по которым не работает спидометр на Ваз 2114 и посмотрим решение этих проблем.

Датчик спидометра Ваз 2114 – вышел из строя

В отличие от более старых моделей АвтоВАЗа, спидометр ВАЗ 2114 является не механическим, а электронным, чьи показания зависят от датчика, который установлен на коробке передач автомобиля. Именно этот электронный прибор чаще всего выходит из строя, причиной чему могут быть различные факторы:

• отсутствие контакта на разъемной колодке (например, из-за попавшей туда воды);
• обрыв питающего датчик провода;
• отсутствие тока в питающем контакте.

Так как ВАЗ 2114 оснащен бортовым компьютером, первым делом можно попытаться обнаружить поломку с его помощью: включив процесс самодиагностики, нужно подождать, пока она не закончится. Если результатом проверки стала отображенная ошибка Р0500, значит, бортовой компьютер не получает соответствующий сигнал от датчика скорости.

Как проверить датчик спидометра Ваз 2114

Чтобы проверить состояние датчика спидометра, необходимо произвести такие действия:

1. Откройте крышку капота ВАЗ-2114.
2. Избавьтесь от адсорбера, так работать будет комфортнее.
3. Определите, где в области ШРУСа расположен провод, подходящий к датчику.
4. Найдите приспособление, находящееся под узлом дросселя.

Наконец, вы добрались до самого датчика. Осмотрите, как он выглядит, займитесь проверкой работоспособности прибора. В чем она заключается?

Посмотрите на шток, он изготовлен из пластика, этот материал часто ломается и портится. Поломки сопровождают и пластиковый шток

Обратите внимание на приводную шестерню из пластмассы – в идеале все зубья должны быть на месте. Если они срезаны, значит работа датчика оставляет желать лучшего

Если шток и шестеренки сделаны из металла, спидометр вряд ли сломается скоро. Меняя механизм, учитывайте такие особенности: ВАЗ-2114 может быть укомплектован агрегатами с разным объемом.

Шестеренки имеют неодинаковый цвет. Числовые значения привода спидометра изменяются в соответствии с разными передаточными показателями основной комбинации пар. Значит, оттенок шестерен должен соответствовать и оставаться одинаковым.

Когда проверка устройства закончена, не будет лишним осуществить прозвон контактов, находящихся в колодке – так удается зафиксировать место обрыва в электроцепи, затем зафиксируйте напряжение всех контактов. Чтобы тестирование завершилось результативно, вооружитесь мультиметром, имеющимся в продаже в автомагазинах, чтобы провести диагностику, установите режим работы «вольметр». Далее определите состояние контроллера, если не знаете, как, лучше обратиться к специалисту.

Износ или обрыв тросика спидометра Ваз 2114

Трос спидометра Ваз 2114 — отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Находится трос спидометра Ваз 2114 рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Замена троса спидометра производится в 2 случаях:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Замена троса спидометра Ваз 2114

Для того, чтобы заменить трос спидометра на Ваз 2114 необходимо выполнить следующий порядок действий:

1. В начале операции, вам будет необходимо снять панель приборов с автомобиля.
2. Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.
3. Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.
4. Теперь возьмите в руки трос и вытяните его из автомобиля.
5. И в завершение отвяжите проволоку от гайки.
6. Всю установку троса проделайте в обратном порядке снятию

Инструкция по замене своими руками

Процедура замены ДС своими руками выглядит так:

В первую очередь нужно отключить зажигание и открыть капот.
Чтобы процедура ремонта была более удобной, можно произвести демонтаж адсорбера. Для этого необходимо просто выкрутить гайки, которые фиксируют этот узел, после чего убрать его в сторону. Выполнение этого шага займет буквально 1-2 минуты, зато это значительно облегчи доступ к девайсу.
После этого необходимо зажать крепление и демонтировать разъем с проводкой.
Выполнив эти действия, можно приступать к демонтажу устройства. Вам необходимо повернуть девайс против часовой стрелки, пока вы полностью не открутите ДС

Извлеките ДС из посадочного места, для этого вам потребуется гаечный ключ на 21.
Место установки ДС необходимо в обязательном порядке зачистить от пыли и грязи, чтобы не допустить ее попадания внутрь.
Далее, производится установка нового ДС, действовать в данном случае необходимо осторожно. Суть заключается в том, что корпус контроллера выполнен из пластика, поэтому даже незначительные механические воздействия могут привести к его выходу из строя

Вмонтируйте ДС в посадочное место так, чтобы его пазы полностью совпали со втулками, в противном случае вы не сможете надежно зафиксировать девайс в месте монтажа. Закрутите ДС по часовой стрелке, пока вы не почувствуете сопротивление. Сильно затягивать устройство не нужно.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
2. Поддержка оптимального функционирования регулятора холостого хода.
3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

https://youtube.com/watch?v=7drLW_Qlgj4

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки	Что означает
Р0500	Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости
Р0503	Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

• На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
• При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
• Увеличивается расход горючего;
• Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.
