Как устроен дпкв, его неисправности и проверка

Преимущества

1. Высокая чувствительность. Датчики объёма, при условии правильного монтажа и грамотной настройки, быстро распознают любые движения в салоне автомобиля.
2. Устойчивость к неблагоприятным условиям. Большинство сенсоров поставляется в герметичном корпусе, что позволяет устанавливать и размещать устройство в любом месте салона.
3. Сложность поиска и нейтрализации. Датчик объема салона – противоугонный инструмент с высокой эффективностью действия по сравнению с шок-сенсором и другими видами контроллеров. При грамотном монтаже злоумышленнику будет трудно демонтировать сенсор до срабатывания сигнала тревоги.
4. Наличие 2 способов электропитания. Датчик объёма работает от внешнего источника питания и внутреннего аккумулятора.
5. Функция изменения чувствительности. Современные датчики объёма оснащаются регуляторами для изменения чувствительности в широком диапазоне.

Признаки неисправности датчика положения коленвала

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.

Причин, способствующих его поломке, несколько. Отрицательное воздействие оказывают нагрузки при повышенных температурах, высокая влажность, резкое изменение температурного режима и механическое воздействие. Как результат, автомобиль работает в неустановленном режиме или не запускается.

Признаки неисправного ДПКВ не зависят от его типа. О поломке датчика положения коленчатого вала автолюбителю расскажут следующие симптомы:

•  понижение тяговых показателей автомашины (этот признак свидетельствует о необходимости диагностики ДВС, но не всегда свидетельствует о поломке ДПКВ);
•  нестабильность работы двигателя, «плавание» его оборотов на холостом ходу и при движении автомобиля;
•  детонация мотора при повышении нагрузки;
•  невозможность запустить двигатель.

Кроме того, на сломанный датчик указывает отсутствие искрообразования или горящий значок «Check Engine» на приборной панели.

Прежде чем приступить к замене, стоит понимать, что перечисленные признаки проявляются и при других неисправностях автомобиля. Поэтому перед началом ремонта автомашины проводят комплексную диагностику ДВС для выявления точной причины неисправности. Это позволит избежать лишних расходов и будет способствовать более быстрому восстановлению работоспособности транспортного средства.

Самым быстрым и экономичным способом будет диагностика персональным ODBII сканером

Если устройства у вас нет, рекомендуем обратить внимание на бюджетный сканер корейского производства Scan Tool Pro Black Edition

В первую очередь следует осмотреть сам датчик. Если следов грязи или стружки на торце ДПКВ не обнаружено, стоит подключить сканер и считать имеющиеся коды ошибок с ЭБУ. На проблемы, связанные с ДПКВ укажут коды неисправностей — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика. Если ошибки есть, их следует очистить с помощью сканера и провести тест-драйв автомобиля, чтобы выяснить, появляются ли они снова. В случае повторного появления приступить к проверке непосредственно датчика, описанными в следующем разделе способами.

Так как Scan Tool Pro работает на 32-х битном чипе, все эти моменты он сможет вам показать и сохранить в памяти. Также с его помощью можно диагностировать не только двигатель, но и другие узлы и агрегаты автомобиля (коробку передач, трансмиссию, вспомогательные системы ABS, ESP и т.д.).

Датчик синхронизации положения коленчатого вала относится к неремонтопригодным деталям автомобиля и при его неисправности он заменяется на новый.

Инновации в управлении мотором и новые датчики

Автомобилестроение не стоит на месте, а люди все больше требуют комфорта в автомобилях. Таким образом, автопроизводители добавляют все новые усовершенствования в конструкции двигателя и смежных систем. Так, немецкие специалисты начали устанавливать дополнительные датчики на систему охлаждения и в салон.

Водитель выставляет температуру салона машины на специальной консоли, а электронный блок управления при помощи дополнительного датчика охлаждения и индикатора кондиционера регулирует данную величину. Но, недостатком данных датчиков является то, что они непосредственно влияют на запуск мотора, и в случае поломки будут проблемы с пуском силового агрегата.

Еще один инновационный индикатор — это датчик работы электронного блока управления двигателем. Этот датчик следит за работоспособностью ЭБУ и проводки связанной с ним. Так, выход со строя датчика будет сигнализировать на приборной панели автомобиля отдельным индикатором.

При этом двигатель запустить будет невозможно, поскольку индикатор расположен непосредственно в блоке управления, и без него ни одна система мотора работать не будет.

Виды датчиков объёма

1. Ультразвуковые

Сканируют свободное пространство за счёт высокочастотных звуковых волн, которые не уловимы для человеческого уха. Отличаются низкой эффективностью работы. Например, датчик ультразвукового типа не реагирует на плавные движения и обладает небольшой дальностью действия.

2. Инфракрасные

Распознают движение за счёт выявления разницы температур между окружающей средой и объектом. Имеют большое количество вариантов настройки чувствительности. Такие датчики безопасны для водителя, пассажиров и домашних животных, так как работают только на приём, не излучая вредоносных волн.

Главный недостаток инфракрасных сенсоров — большая вероятность ложных оповещений из-за резких температурных перепадов на улице.

3. Микроволновые

Мини-радары, которые излучают электромагнитные волны, создают 2-х зонные охранные системы. Работа радаров не зависит от погоды на улице и температуры движущегося объекта.

Микроволновый датчик для сигнализации высокочувствителен, что способствует распознаванию быстрых и резких, плавных и едва уловимых движений.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Датчики давления воздуха в шинах автомобиля. Конструкция

Работает такое оборудование за счет датчика, который устанавливается на диск, внутрь покрышки. Система включает в себя несколько компонентов:

• блок управления;
• ЖК-дисплей;
• приемную антенну;
• датчик давления в шинах.

Принцип работы («Тусон Хендай» не исключение) состоит в восприятии блоком сигналов, исходящих от каждого датчика. Последний элемент представляет собой сложное устройство, которое включает:

• датчик температуры;
• датчик давления воздуха;
• электронные механизмы управления и измерения;
• аккумулятор;
• антенну, которая передает полученный сигнал дальше на блок управления.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
2. Если с зазором все в порядке, до демонтируем устройство с авто.
3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

• вольтметр, желательно цифровой;
• мегаомметр;
• измеритель индуктивности;
• сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Датчики, их назначения и неисправности

Давайте теперь поговорим подробнее про каждый из датчиков, разберём где находятся и как выглядят.

Холостого хода (РХХ)

Устройство располагается в дроссельном узле. Он представляет собой небольшую индукционную катушку, внутри которой находится игла. В зависимости от показаний контроллера на обмотку катушки подаётся то или иное напряжение и игла выдвигается на определённое расстояние в патрубок дросселя, регулируя подачу воздуха. С помощью этого корректируется холостой ход.

Регулятор холостого хода

Какого-либо индикатора, отвечающего за этот датчик, нет. Поэтому если данный узел выходит из строя, то это можно понять по следующим «симптомам»:

• Двигатель глохнет на холостом ходу или при переключении скорости;
• «Плавающие», нестабильные обороты на холостом ходу;
• При включении непрогретого двигателя отсутствуют повышенные обороты.

Для замены датчика необходимо обесточить проводку машины, полностью отсоединить дроссельный узел, а затем извлечь из него датчик, предварительно отключив клеммы, подающие на него электричество. На место старого датчика нужно установить новое устройство и поместить дроссельный узел на место.

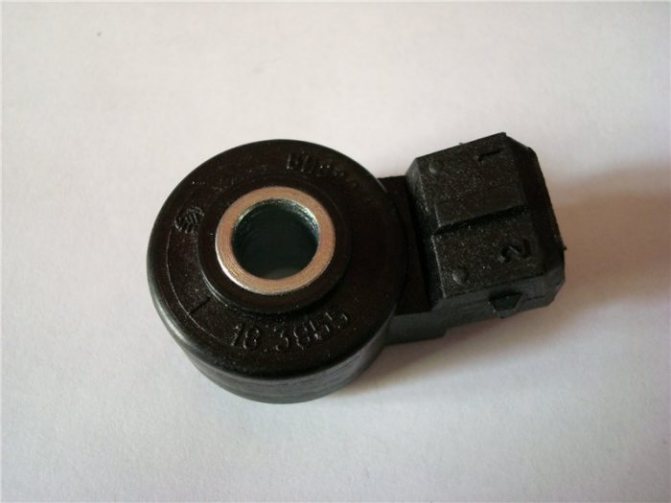

Детонации (ДД)

Датчик детонации находится между цилиндрами на двигателе автомобиля и реагирует, когда топливо детонирует внутри цилиндра. По сути дела он представляет собой пьезоэлемент. Когда происходит детонация бензина, датчик преобразует колебания, возникающие при этом, в электричество. Ток подаётся на бортовой компьютер и сигнализирует о взрыве топлива. После этого автоматически регулируется опережение зажигания.

При поломке этой разновидности датчика топливо начинает детонировать в двигателе. Чтобы проверить устройство на работоспособность, нужно отсоединить его с помощью ключа от места его крепления, подключить к вольтметру и постучать по нему. Если на вольтметр было подано напряжение, значит, узел рабочий, если же нет – неисправный.

Для замены устройства его нужно открутить от посадочного места с помощью ключа, отсоединить от него клеммы и поставить новый прибор.

Кислорода (Лямбда-зонд)

Датчик кислорода, известный также как лямбда-зонд, устанавливается на выхлопную трубу у самого контакта с цилиндрами. Он измеряет количество содержащегося в выхлопных газах и окружающей среде кислорода. Работает он только при включенном двигателе, так как для его функционирования должен быть нагрет. При попадании на датчик молекул кислорода в нём образуется электричество, которое поступает на блок управления. Бортовой компьютер на основании показаний датчика регулирует подачу кислорода в цилиндры двигателя.

При поломке датчика возникают следующие последствия:

• Нестабильный расход бензина: то больше, то меньше;
• «Гуляющие» обороты на холостом ходу;
• Резкое падение мощности при ускорении.

Для того, чтобы произвести замену данного датчика, необходимо обесточить авто, отсоединить идущие к устройству провода, открутить его с помощью ключа, а затем поставить на его место новое.

Положения коленвала (ДПКВ)

Этот датчик регулирует воспламенение горючей смеси в цилиндрах в зависимости от положения коленчатого вала. Определяется это положения путем считывания электромагнитных импульсов с зубчатого шкива электрогенератора. Сам датчик расположен в непосредственной близости от него.

Датчик положения коленчатого вала

Симптомами поломки устройства могут служить:

• Нестабильность холостого хода;
• «Плавающие» обороты;
• Падение мощности;
• Проблемы при включении мотора.

В домашних условиях работоспособность датчика можно протестировать посредством мультиметра в режиме омметра. Сопротивление на контактах прибора должно быть от 500 до 700 Ом. Если оно сильно отличается от этих значений, датчик неисправен.

Для замены датчика нужно обесточить проводку автомобиля, отсоединив аккумулятор, отключить от устройства электрические контакты, а затем открутить крепёжный болт, извлечь датчик и поставить новый.

Положения распределительного вала (ДПРВ)

Этот датчик, сокращённо называющийся ДПРВ, считывает данные с распределительного вала. Происходит это при помощи специальной шестерёнки, установленной на валу, на которой отсутствуют два зубца. Нужен данный датчик для регулировки бортовым компьютером машины угла зажигания.

Датчик положения распределительного вала

Если это устройство сломалось, холостой ход становится нестабильным, а также увеличивается потребление двигателем горючего.

Располагается датчик слева от двигателя, около воздухофильтра. Перед его заменой нужно обесточить проводку автомобиля. Затем нужно открутить фиксирующий датчик болт, извлечь его, отсоединить контактную клемму, а потом установить новое устройство.

Проверяем ДМРВ на ВАЗ-2110 мультиметром

Колодка датчика, первого провода может не быть – это нормально.

Для этого нам нужно разобраться с распиновкой, со схемой подключения датчика. Как видим, колодка имеет всего пять проводов:

1. + 12 Вольт.
2. + 5 Вольт.
3. Общая масса (зелёный провод).
4. Выходной сигнал температуры воздуха.
5. Выход сигнала о расходе воздуха (жёлтый провод).

Электрическая схема подключения ДМРВ.

Распиновка может отличаться в разных версиях прошивки и на разных датчиках. С первыми двумя контактами все понятно — берём мультиметр и проверяем наличие напряжения при включённом зажигании. Если сигнал отсутствует, ищем причину либо в обрыве проводов, либо в плохом контакте. Теперь проверяем основной показатель — точность и величину сигнала расхода воздуха. Кстати, это можно проверить и без мультиметра, с помощью бортового компьютера, если он установлен:

1. Заходим в меню, ищем параметры датчиков.
2. Находим напряжение Uдмрв.
3. Номинал для всех вышеперечисленных модификаций — от 0,996 до 1, 01 В.

Платиновая нить со временем устаёт и искажает импульс в сторону увеличения. Изменение даже на одну сотую Вольта — недопустимо. Если же компьютер не установлен, используем мультиметр. Проверяем напряжение между 3 и 5 (минус) контактами, выставив на мультиметре пределы измерения 2 V. Зажигание включаем, двигатель не заводим.

Шкала показывает 1,00 – датчик в отличном состоянии.

На шкале 1,26 – датчик «мертвый».

Таблица проверки

Оцениваем результат по этой таблице:

0,99-1,02 V	Состояние ДМРВ отличное, близкое к новому
1,02-1,03 V	Датчик в хорошем состоянии
1,04-1,05 V	Платиновая нить изношена, нужно думать о замене датчика
Больше 1,05 V	Датчик не работает, необходима срочная замена

Датчики нагрузки на ось грузового автомобиля. Датчик перемещения ДП-01.

Датчик перемещения GNOM DP-01 (ДП-01) устанавливают между кузовом (грузовой платформой) автомобиля и наиболее нагруженной подрессоренной осью. Он контролирует величину нагрузки на заднюю ось при помощи специального поворотного рычага, связанного с подвеской. При загрузке автомобиля положение рычага изменяется, что приводит к изменению выходного напряжения. Напряжение выходного сигнала не зависит от напряжения в бортовой сети, так как устройство оснащено встроенным стабилизатором питания. Имеется и защита от короткого замыкания.

Технические параметры:

• Сигнал: аналоговый с линейной характеристикой.
• Метод измерения: магниторезистивный.
• Угол поворота рычага, градус: ± 40.
• Изменение выходного напряжения, В: 1,54-3,46.
• Ошибка измерения, %: не более ±
• Напряжение питания, В: 8-32.
• Рабочий диапазон температур, градус Цельсия: -40+80.
• Вес, г: не более 800.
• Срок службы, моточас: не менее 18000.

Как подключить и настроить датчик объёма?

Датчик объёма – компактное устройство, которое дополняет основной функционал противоугонных систем автомобилей. Сенсор может поставляться в комплекте с охранным комплексом или отдельно.

В первом случае монтаж противоугонной системы осуществляется в сертифицированном центре, во втором автовладелец может обратиться к специалистам или провести установку сам

Обратите внимание, что сигнализация с датчиком объема будет стоить дороже обычной

Для установки устройства понадобится следующее:

• канцелярский нож;
• отвертка;
• изолента;
• бокорезы;
• саморезы, 2-сторонний скотч или пластиковые хомуты.

Датчики педали газа и дроссельной заслонки

Нередко от автовладельцев поступают жалобы на эти узлы, связывая падение тяги с их поломкой. Блок ЭБУ четко отслеживает изменения параметров педали газа, поэтому если проблема в этих двух датчиках, это обязательно отразит сканер. На датчиках имеется две считывающих дорожки с реостатами и их значения должны быть приблизительно одинаковыми. При этом допускается небольшое отклонение в районе 1%.

А вот по педали газа расхождение может быть более существенным, до 2-х раз. Поэтому при диагностике проблем с педалью и дросселем нужно быть осторожным, эти узлы очень редко выходят из строя.

Заключение

Как и в любой другой современный двигатель, 16 клапанный мотор Рено К4М 1.6 литра работает при помощи электронного блока управления (ЭБУ), который получает информацию с датчиков. Выход из стоя любого из них приводит к тому, что двигатель перестает работать или его работа ухудшается – падает тяга, появляется перегрев или расход топлива.

Иногда может показаться, что электроника просто добавляет проблем, но это не так, она позволяет выявить неисправности на ранней стадии, диагностировать их при помощи сканера и не доводить дела до серьезных поломок, требующих капитального ремонта.

Печать

Способы скручивания пробега

В арсенале махинаторов имеется несколько приемов обмана доверчивых покупателей. Выбор того или иного способа в первую очередь зависит от типа установленного на машину устройства, отвечающего за подсчет пройденного пути.

Здесь необходимо внести ясность и рассказать о том, что многие неискушенные автовладельцы ошибочно связывают скручивание пробега с корректировкой показаний спидометра. На самом деле он показывает скорость передвижения, а количество пройденных транспортным средством километров фиксирует другое устройство – одометр.

Прибор работает в тесной связи со спидометром. Да и панели, на которых отображаются показания двух этих устройств, обычно расположены рядом. Видимо отсюда и возникла некоторая путаница в понятиях. Для того, чтобы не запутать читателя еще больше, договоримся, что употребление обоих определений допустимо.

На автомобиле может быть установлен один из трех типов одометров:

• механический;
• электромеханический;
• электронный.

Механические и электромеханические приборы использовались в автомобилестроении до конца прошлого века. Они отличаются достаточно примитивным устройством: обороты редуктора КПП через специальный тросик передаются на счетчик, показания которого отображаются на приборной доске. Скрутить пробег у такого прибора наиболее просто.

Способ №1. Одометр разбирается, и необходимые показания выставляются на счетчике вручную.

Способ №2. Для его реализации потребуется разобрать приборную панель и присоединить при помощи специальной насадки к тросику спидометра какой-либо электроинструмент, обладающий высокими оборотами вращения (шуруповерт, дрель и т. п.). После этого показания скручиваются до нужного значения. Конечно, это можно сделать и вручную, но использование электроинструмента во много раз ускоряет процесс.

У электромеханического одометра скручивание проводится аналогичным способом. Единственное отличие заключается в том, что если при сматывании показаний с механического прибора бортовое питание авто отключается (снимаются клеммы с аккумулятора), то при проведении махинаций с электромеханическим прибором питание отключать нельзя (в противном случае колесики счетчика не будут вращаться). Поэтому велика вероятность возникновения короткого замыкания.

Стоимость работы вполне доступна и составляет от 1 до 1,5 тыс. руб. Найти в газете или интернете рекламные объявления фирм, готовых оказать такую услугу, довольно просто. Обычно они скрываются под вывесками наподобие этой: «Регулировка и ремонт спидометров».

Скручиванием пробега промышляет немало доморощенных «кулибиных» в своих собственных гаражах. Обычно о них узнают через сарафанное радио.

Датчики давления, назначение и место установки

К устройствам, обеспечивающим контроль давления, относятся:

1. Датчик давления впускного тракта.
2. Датчик давления в шинах.
3. Датчик давления масла.
4. Датчик давления топлива.
5. Датчик давления тормозной жидкости.
6. Датчик веса пассажиров.

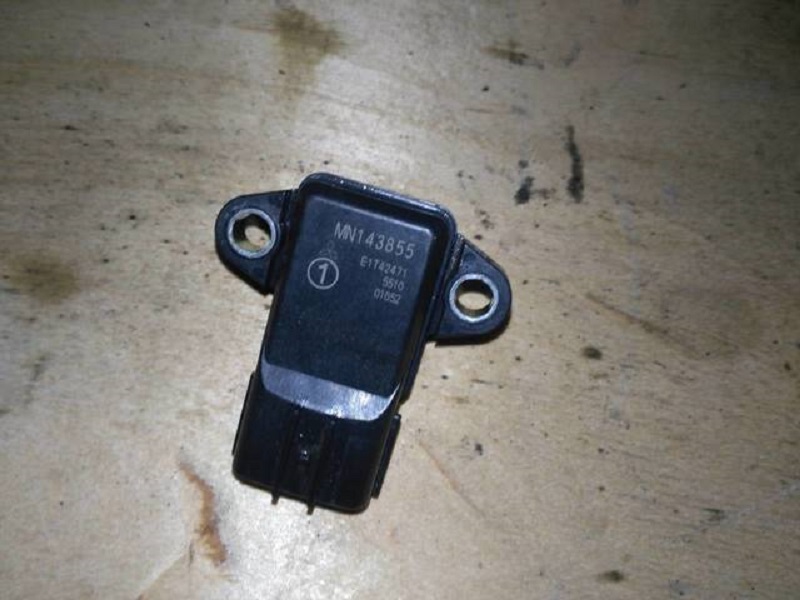

датчик давления впускного тракта

Следит за показателем давления во впускной трубе силового агрегата. Находится в моторном отсеке, в области электрического вентилятора отопителя. Во впускной трубе давление регулируется в условиях малейшего изменения частоты вращения коленвала и уровня нагрузки. Напряжение выходного сигнала напрямую зависит от этих преобразований. Чем они больше, тем напряжение выше.

датчик давления в шинах

Встроен внутрь колеса. Контролирует температуру воздуха и нормальный показатель давления в шинах с целью повышения уровня безопасности движения автомобиля.

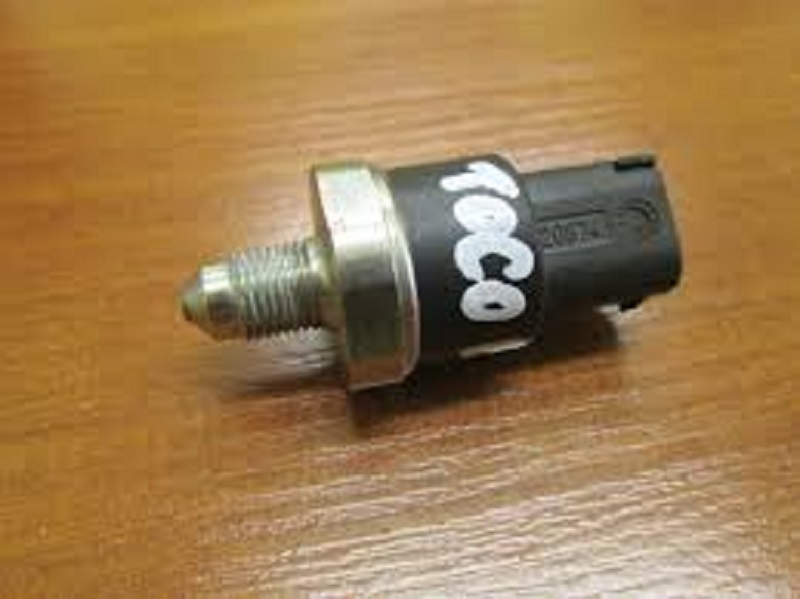

датчик давления масла

Монтируется на автомобили японских производителей. Относится устройство к мембранному типу. Находится на цилиндрическом блоке силового агрегата. Масло постоянно оказывает давление на мембрану, а точнее, на ее одну сторону. Уровень прогиба мембраны определяется общим сопротивлением сенсора.

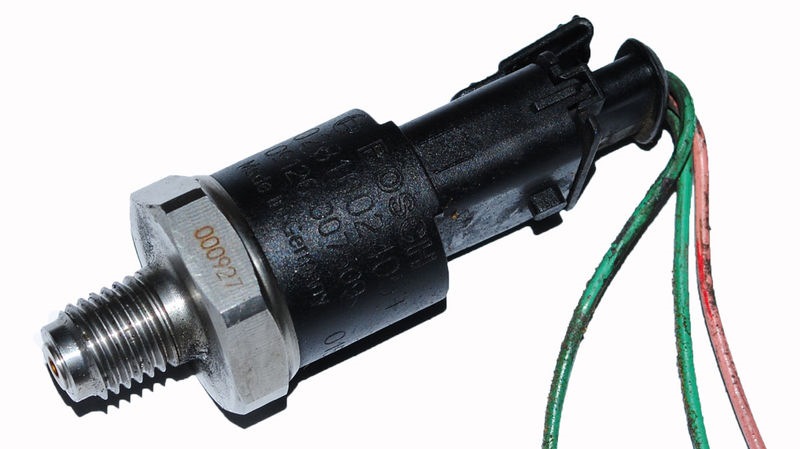

Устройство, определяющее давление топливной жидкости. Монтируется в корпусе бензонасоса.

Вычисляет давление тормозной жидкости. Месторасположение — блок антиблокировочной системы.
