Проведение диагностики газели в гаражных условиях

Стандарт OBD2

Стандарты предполагали считывание информации об отклонениях в экологических параметрах работы двигателя, а также диагностики ЭБУ, obd2 как раз и является системой накопления и считывания подобных протоколов информации. Изначальная «экологическая направленность» obd2, с одной стороны, ограничила возможности по его использованию в диагностике всего спектра неисправностей, но с другой стороны  определила его крайне интересную судьбу и, как следствие, широкое распространение не только в США, но и на других автомобильных рынках.

С помощью obd2 можно снять практически любые данные, но общее количество физических интерфейсов и протоколов напугает любого. Это объяснимо тем, что к моменту появления первых версий спецификаций obd2 большинство автопроизводителей уже успели разработать что-то своё. Конечно, введение стандартов привело к некому порядку, но также потребовало включения в спецификацию всех интерфейсов и протоколов, которые на тот момент существовали, практически у всех.

В obd2 разъёме присутствуют три стандартных интерфейса:

MS_CAN, K/L-Line, 1850, там же плюс аккумулятора и две земли (сигнальная и просто масса). Это по стандарту, остальные 7 из 16 выводов – ОЕМ, то есть каждый производитель эти выводы использует как по его мнению наиболее удобно. Но и стандартные выводы зачастую имеют расширенные, продвинутые функции.

Например, MS_CAN может быть HS_CAN, HS_CAN может быть на других пинах (неоговоренных стандартом) наряду со стандартным MS_CAN., Пин №1 может быть: у Ford – SW_CAN, у WAGов – IGN_ON, у Кia – check_engene и т.д.

Все интерфейсы OBD2 также сильно развивались:

тот же интерфейс K –Line изначально был однонаправленным, сейчас он двунаправленный, Бодрейт CAN интерфейса также растёт. На сегодняшний день большинство европейских авто 90-х и начала 2000-х можно продиагностировать имея только K –Line, а большинство американских – только SAE1850. Сегодняшний вектор развития – это всё более широкое применение CAN, повышение скорости обмена, всё чаще видим и однопроводный SW_CAN.

Безусловно, стоит отдать дань стандартам, но все же каждый производитель привносит что-то свое в реализацию той или иной модели автомобиля и не всегда получается следовать стандартам и поэтому obd2 делает свое дело. Этот микроконтроллер, с набором интерфейсов, соответствующих стандарту J1962M переводит всё многообразие данных на разных интерфейсах диагностических разъёмов в язык, оптимальный для приложений, используемых для диагностики автомобиля.

В основном, сейчас большинство протоколов расшифровывается приложением, что позволяет любому профессионалу и не очень оценить данные по ошибкам и параметрам системы.  Первым массовым интерпретатором obd2 с открытым протоколом стал ELM327. Это 8-ми битный микроконтроллер MicroChip PIC18F2580, который стал широко распространён в авто кругах и его стоимость хоть и разнообразна, но вполне приемлема.

Использование такого адаптера автолюбителями начинается от —  положить в бардачок на всякий случаи и заканчивается —  сбросить ошибку перед продажей недобросовестным продавцом.

Кому-то просто нравится владеть всей информацией о параметрах работы двигателя и других систем в красивом интерфейсе приложения на телефоне.

Прежде всего надо понимать, что главное отличие данной системы самодиагностики от всех других — это ориентация на токсичность, которая, к сожалению, имеет место быть при использовании любого автомобиля.
В это понятие входят и вредные вещества, содержащиеся в выхлопных газах, и испарения топлива, и утечка хладагента из системы кондиционирования.

Такая ориентация определяет все сильные и слабые стороны стандартов obd2. Так как далеко не все неисправности имеют прямое влияние на токсичность, это сужает сферу действия стандарта

Но, с другой стороны, основными и самыми важными устройствами автомобиля являются двигатель и трансмиссия, а этого вполне достаточно, чтобы констатировать важность применения стандартов obd2

Выбираем адаптер для диагностики ГАЗ 31 105

Прежде чем выбрать и купить адаптер необходимо определиться, для каких целей он вам нужен, есть ли необходимость диагностики других автомобилей или «Волга» ваше единственное транспортное средство, какие работы вы планируете выполнять. От ответа на эти вопросы будет зависеть оправданный выбор, и вы сможете сэкономить средства на приобретение подходящего оборудования.

Современный рынок предлагает самые разнообразные средства для диагностики. Это может быть достаточно примитивны прибор с раздельными соединительными проводами, или сложный диагностический комплекс с массой разъемов и возможностью прямой диагностики датчиков. Но это оборудование для тех, кто профессионально занимается ремонтом.

Нас интересует вариант, который станет «золотой серединой» —

не дорогой, но при этом функциональный. Для диагностики ГАЗ 31 105 оптимальный вариант – адаптер VAG-COM 409.1. У этого адаптера есть и другие названия — KKL-USB, KKL 409.1. Независимо от маркировки – это один и тот же сканер.

Почему именно этот адаптер? По нескольким причинам:

Этот адаптер очень распространенный;

Поддерживает большое количество автомобилей

Для него есть большое количество программного обеспечения, в том числе и бесплатного;

Стоимость этого устройства небольшая — доступная любому автолюбителю.

Важно и то, что этот сканер поддерживает обмен данных по К-линии, что обеспечивает полноценное согласование ЭБУ Волги и компьютера

Если вы обратили внимание – на адаптере VAG-COM 409 установлен разъем не такой как на вашем автомобиле. Адаптер предназначен для подключения к стандартному разъему автомобилей группы VAG — OBD2

Проблему подключения можно решить очень просто – купить Переходник ГАЗ (Газель, Соболь, Волга, УАЗ) 12 pin на 16 pin OBD 2.

У вас теперь есть набор оборудования для подключения ПК к системе диагностики автомобиля. Остается выбрать программное обеспечение.

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

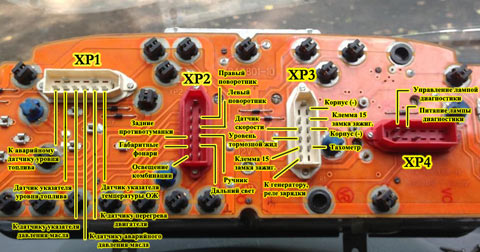

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Распиновка OBD 2 ВАЗ ГАЗ

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку. Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

Обозначения контактов: 7-K-линия диагностики 4/5 — GND выступающие контакты 16 — питание адаптера +12В

Распиновка колодки ВАЗ до 2002 года: Обозначения контактов: M — k-линия диагностики H или G — питание адаптера +12В При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер. (В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.) Разъем ГАЗ (Газель) УАЗ Обозначения контактов: 2 — Питание адаптера +12В 12 — масса 10 — L-линия диагностики (может быть не разведена, как правило не используется) 11 — K-линия диагностики Если Вас интересует расположение диагностической колодки в Вашем автомобиле, а так же распиновка диагностических колодок автомобилей других марок. То Вы можете ознакомиться с ними через систематизированный каталог диагностических адаптеров. Скачать распиновку колодок автомобилей.

Recommendations

Comments 17

У меня под рулем. Но не суть. АВS в большинстве случаев глазами видно (есть и толь диагностикой, но я не о том сейчас) Попробуй снять с мест соединений сами датчики. 90% — найдешь или оборванный провод, или поломанный датчик. Провод можно запаять (только аккуратно). Поломанный датчик толь на замену. Если это не выявило, тогда да, ищи диагностику. Могу заранее сказать описанные процедуры тоже диагностикой диагностируются. Вернее диагностика покажет какой датчик не отвечает, а дальше все равно визуальный осмотр этого направления. Как-то … так получается…

Да датчики я все передергал визуально все целые, по сему и поехал к электрикам. А подрулем именно где, под кожухом? Чую придется бк пристижу трепонацию делать и по нервным окончаниям на разъем выходить!

Там где предохранители под рулем там и багажник. Диагност 2 раза отказал, мотивируя тем, что УАЗам нужна другая диагностика (именно по АБС). А вот драйв говорил — обычная, в тот же разъем. Поехал я к нему, говорю, тебе какая разница. я плачу. (Он в принципе несколько раз уже диагностировал движок) И… Сменил програмку и все на том же разъеме выяснилось. Но у меня 12 у тебя 8. Может и не так. НУ так вот, сказал, он мне правый передний. Я его разобрал (1 раз было) а вытащить не могу. Драйв опять сказал, ЧТО ЗНАЧИТ ОН ВЗДУЛСЯ. И так и сяк надо вытащить. Вытащил я его, а наконечник обуглился и рассыпался. Тут думаю, я катался на длительных подъемах и спусках, наверное переборщил с тормозом (лампочка засветилась в горах). Но тем не менее именно этот датчик виден визуально, что он обгорел (правда когда все таки вытащишь). Но и по ходу, драйв естественно подсказывал про обрывы и т.д. и т.п. Не все так просто оказалось, но и не так уж Комп живой, датчик поменять и все (а кто-то обходится спайкой оборванных проводов)

Читать дальше: Замена atf в акпп

Да датчики я все передергал визуально все целые, по сему и поехал к электрикам. А подрулем именно где, под кожухом? Чую придется бк пристижу трепонацию делать и по нервным окончаниям на разъем выходить!

«придется бк пристижу трепонацию» — у меня нет ее. Все на обычной диагностике.

Да престиж и не показывает АБС нет такой функции.

Да датчики я все передергал визуально все целые, по сему и поехал к электрикам. А подрулем именно где, под кожухом? Чую придется бк пристижу трепонацию делать и по нервным окончаниям на разъем выходить!

ABS горит когда датчики передка не исправны или предохранители. Точно все проверил? Переитый датчик или окислившийся разъем обычно сразу не увидишь

Порой для выявления неисправностей на автомобиле уходит по нескольку часов времени, но сегодня такая проблема легко решается, благодаря наличию специального диагностического разъема на внедорожнике УАЗ Патриот. Что это за разъем и для чего он нужен, а также где он находится, рассмотрим подробнее.

Расположение на тоннеле пола, перед рычагом КПП

Подключение оборудования для диагностики

Отметим что программы, которые мы описываем, подходят для совместного использования с любым адаптером с К-линией.

Вас, наверное, интересует вопрос, какой нужен компьютер для диагностики. Лучшим вариантом будет ноутбук. Основные требования к нему – наличие разъема USB и операционная система Windows. Программное обеспечение не требовательное к ресурсам и для работы можно использовать даже нетбук.

Преимущества от использования ноутбука – мобильность, возможность оперативной диагностики даже во время движения.

Первое что необходимо сделать – это подключить адаптер к компьютеру. Дальше необходимо установить драйвера для корректной работы диагностического адаптера и выполнить некоторые настройки.

Где взять драйвер? Обычно он есть на диске, который вы получите в комплекте со сканером, да и в интернет его найти не составит труда.

Настройку выполняем, используя следующий алгоритм:

Наводим курсор на иконку «мой компьютер» и нажимаем правую кнопу мыши, в меню выбираем пункт свойства. Открывается окно «свойства системы». Переходим на вкладку — «оборудование»;

В открывшемся окне выбираем «диспетчер устройств»;

В списке выбираем пункт «Порты (COM и LPT)»;

Наводим курсор на порт и используем правую кнопку мыши, в меню выбираем «свойства»;

В окне переходим на вкладку «Параметры порта» и жмем кнопку «дополнительно»;

В новом окне назначаем номер порта, для нашего устройства необходимо выбрать порт COM1.

Сохраняем настройку – жмем кнопу «ОК».

Следующий этап подключение адаптера к сервисному разъему автомобиля.

Виды разъемов

В современных транспортных средствах могут использоваться два типа диагностических колодок — классов А или В. Оба разъема оснащаются 16-пиновыми выходами, по восемь контактов в каждом ряду. Нумерация контактных элементов ведется слева направо, соответственно, вверху расположены компоненты под номерами 1–8, а внизу — 9–16. Внешняя часть корпуса диагностической колодки выполнена в виде трапеции и характеризуется округленными формами, что делает возможным подключение переходника.

Основное отличие между разными типами разъемов заключается в направляющих пазах, расположенных по центру.

Описание OBD 2

штекер OBD 2

гнездо OBD 2

OBD (On board diagnostics, от англ. бортовая диагностика) предполагает наличие специального диагностического разъема. Данное решение необходимо для подключения сканера, ноутбука или смартфона к системе OBD. Само наличие ОБД в автомобиле означает возможность самодиагностики ТС, а также позволяет считывать определенную информацию с различных бортовых систем: ЭБУ двигателем, управляющие блоки Airbag, система ABS и т.д. Другими словами, OBD позволяют осуществить проверку состояния различных систем.

Указанная самодиагностика появилась в США, произошло это достаточно давно (с начала 80-х годов). Главной задачей внедрения стала борьба за экологию, то есть контроль за составом выхлопных газов и исправностью работы систем, которые снижали токсичность выхлопа. Первые версии были способны только определить наличие или отсутствие неполадок, при этом без локализации самой проблемы. Добавим, что на начальном этапе каждый производитель автомобилей имел свой стандарт диагностического разъема OBD-I и необходимое для считывания данных диагностическое оборудование, что значительно затрудняло проверку ТС различных марок в рамках одного автосервиса.

Дальнейшее развитие привело к тому, что появился OBD 2, который превратился в унифицированный стандартный цифровой разъем. Через такой разъем можно просматривать информацию о состоянии и работе отдельных систем любого ТС в режиме реального времени, считывать необходимые данные и коды записанных в память блоков управления ошибок для их расшифровки. Благодаря такой функциональности проверка машины через OBD-II сегодня позволяет намного быстрее и точнее обнаружить имеющуюся неисправность в случае ее возникновения.

Если сравнить систему OBD на начальном этапе с более современным решением, тогда ранние версии затрагивали следующие элементы: датчик кислорода, систему рециркуляции (EGR), систему питания ДВС и блока управления двигателем (ЭБУ). Вся проверка сводилась к определению уровня токсичности выхлопных газов. Появление стандарта OBD II стало набором требований, согласно которым система управления двигателем должна соответствовать закрепленным на законодательном уровне стандартам применительно к составу отработавших газов. Получается, OBD II это не просто диагностический разъем с определенной распиновкой, особыми протоколами связи и форматами отображаемой информации для проверки авто, а целый пакет требований, которым должна соответствовать продукция различных автопроизводителей.

В Европе указанный стандарт называется EOBD и основан на американской OBD-II. Такой стандарт обязателен для всех ТС с января 2001 г. В Японии аналогичный стандарт получил название JOBD. Сегодня активно разрабатывается автодиагностика по стандарту OBD-III, которая должна в скором времени сменить OBD II.

OpenECU — Блог автомобильной электроники

Прямой эфир

info 10 января 2020, 19:02

info 8 декабря 2019, 22:32

info 16 августа 2019, 18:01

info 11 августа 2019, 22:27

info 5 августа 2019, 20:16

info 2 июля 2019, 16:17

info 17 июня 2019, 19:16

info 10 июня 2019, 19:19

info 22 мая 2019, 20:52

info 17 мая 2019, 18:49

info 13 мая 2019, 18:50

info 15 апреля 2019, 01:00

info 7 апреля 2019, 16:34

info 30 марта 2019, 21:46

info 20 марта 2019, 17:09

info 28 февраля 2019, 18:44

info 15 февраля 2019, 00:21

alexavias 6 декабря 2014, 18:48

alexavias 1 декабря 2014, 00:28

• BMW Блог2.35
• VAG Блог: Audi, Volkswagen, Skoda, Seat, Porsche2.34
• Автохимия. Как правильно ухаживать за автомобилей1.24
• OPEL Блог (Opel, Vauxhall)1.21
• Сканматик (все оборудования бренда)1.21
• Autocom CDP / Delphi. Все о программе Autocom и Delphi1.21
• Чип тюнинг и доработки двигателя1.21
• Subaru: чип-тюнинг, ремонт, обслуживание1.21
• HONDA Блог (HONDA, Acura)1.13
• ГБО. Как установить, настроить и диагностировать систему0.00

Где находится диагностический разъём

Современный автомобиль представляет сложный электронно-механический комплекс. Определение неисправного узла или механизма в таком комплексе без помощи специального диагностического оборудования требует больших трудозатрат, а во многих случаях и вовсе невозможно.

Поэтому практически все производимые транспортные средства оборудуются интерфейсами для подключения к диагностическим устройствам. К наиболее распространенным элементам таких интерфейсов относится разъем OBD2.

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

• на ВАЗ-2112 , как и на 2110 , а также 2111 , гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108 , 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем возле рычага переключения передач, он тоже скрывается под специальной крышечкой;
• на Лада Приора ищите сразу за бардачком, на стенке.

ВАЗ 2110

разьемы диагностические грузовиков распиновка обозначения

Интерфейс диагностики

распиновка (назначение контактов – пинов), местоположение в автомобиле, обозначения диагностических разъемов грузовых автомобилей  RENO, IVECO, SCANIA, DAF, MERCEDES, MAN, VOLVO

MERCEDES-BENZ диагностические разъемы ACTROS, ATEGO, AXOR

MAN TGA колодка диагностическая распиновка

MAN диагностический разъем моделей E/F/L/M 2000, F/M/U 90

VOLVO диагностические розетки,обозначение контактов в разъеме.

Renault Распиновка контактов диагностического разъема

Ниже описаны диагностические коннекторы на автомобили ДАФ, СКАНИЯ и ИВЕКО.

DAF диагностическая колодка (нового и старого образца)

DAF EDS 7 диагностическая колодка CAN шина-распиновка

DAF  диагностическая колодка распиновка старого образца

местоположение диагностического разъема

Scania (СКАНИЯ) диагностический разъем на R114.R124.R113

1- плюс 24 вольта (+)

2- минус (масса)

8- К линия диагностики

10- Л линия диагностики

Это — Диагностический разъем для подключения компьютера и использования программ Scania Diagnos и Scania Programmer

16-ти контактный круглый разъем. Типичное расположение: в салоне, в блоке предохранителей и реле

как правило, на моделях до 2004 г. (до серии 4 включительно), но встречается и на более свежих моделях (прежде всего, в вариантах для развивающихся стран)

Diagnosis with multipins

JDC 100.2 + JTP 100-3

КОННЕКТОР JDC 204.2

ДИАГНОСТИРУЮЩИЕ СИСТЕМЫ АВТОМОБИЛЯ

BRAKES

SUSPENSION

ENGINE CONTROL

COORDINATOR

RETARDER

Все блоки управления, которые могут контролироваться через диагностическую систему MAN-cats, соединены через К-провод с диагностической розеткой Х200 контакт… .Через К-провод диагностическая система возбуждает определенный блок управления. Данный блок управления отвечает и переносит сохраненные в регистраторе неисправностей сбои через К-провод в цифровом формате.

Ивеко Стралис диагностический разъем

Stralis Active Space, Srtalis Active Time и Stralis Active Day

К CAN Hight и CAN Low линии можно подключиться использую витую пару идущую к 30-ти контактному диагностическому разъему Iveco старого типа. CAN Hight – PIN 21 (2.6 V) – белый провод имеющий разветвление, CAN Low – PIN 22 (2.3V) – зеленый провод имеющий характерное белому проводу разветвление на два провода.

Iveco STRALIS электрическая схема диагностического интерфейса

Данные приходящие от бортового компьютера по CAN шине отображаемые в программе:

PGN 65257 – датчик расхода топлива, PGN 65266 – расход топлива, PGN 65253 – общее значение моточасов, PGN 61443 – позиция педали газа, PGN 61444 – обороты двигателя и др.

Стоит ли регулировать ЭБУ

Многие автовладельцы самостоятельно регулируют параметры работы ЭБУ Газель, в надежде получить больше отдачи от мотора.

Стоит знать, что полностью исправный двигатель с работоспособными датчиками и системами в регулировке не нуждается. Своими, часто неквалифицированными действиями, автовладельцы существенно снижают ресурс моторов, получая взамен незначительное увеличение мощности.

Единственным параметром, подлежащим регулировке, является ПУОЗ, и то только для моторов, работающих на газе. Все прошивки для двигателей, позволяющих повысить отдачу мотора, значительно увеличивают расход топлива. Нередко установленная штатная прошивка сама становится причиной возникновения различных проблем: из-за разницы погрешностей датчиков неверно регулируется опережение зажигания, что может привести к детонации мотора. Детонация, в свою очередь, возникающая в камерах с увеличенным количеством топливной смеси, деструктивно воздействует на элементы поршневой системы. В итоге ресурс мотора значительно снижается, а производительность при этом увеличивается ненамного.

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
3. Резервный контакт, который назначается производителем автомобиля.
4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
5. «Масса» сигнала диагностического адаптера.
6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
8. Резервный контактный элемент, назначается производителем автомобиля.
9. Запасной контакт.
10. Пин, необходимый для соединения с шиной класса J1850.
11. Назначение данного контакта определяется производителем машины.
12. Назначается разработчиком авто.
13. Резервный пин, назначает производитель.
14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Описание программы Автоком

Перечень поддерживаемых ЭБУ:

— диагностика двигателя по протоколу OBD2
— диагностика двигателя по заводским протоколам
— диагностика электронных систем зажигания
— диагностика систем управления климатом
— диагностика иммобилайзеров
— диагностика систем управления трансмиссией
— диагностика систем ABS
— диагностика систем SRS Airbag
— диагностика приборной панели и сброс сервисных интервалов
— диагностика систем обеспечения комфорта
— диагностика систем кузовной электроники

Диагностическая программа GENERIC предназначена для диагностики на основе стандартов, специально предназначена для связывания и стандартизации кодов неисправностей. GENERIC включена для легковых и грузовых вариантов.

С помощью функции бортовых самописцев, вы можете записать параметры в режиме реального времени во время движения транспортного средства. Во время записи вы можете, с нажатием кнопки, выделить и запомнить конкретную ошибку с целью изучить ее позже. TCS CDP + оснащена встроенной памятью, что исключает необходимость в использовании компьютера. Память в комплект не включена.

С многоцветным индикатором Autocom, вы имеете возможность полностью контролировать диагностический процесс. Различные цвета и звуковые подсказки укажут Вам какая стадия диагностики исполняется в текущее время. Например, если индикатор переключается между синим и зеленым обменивается данными с блоком управления автомобиля.

Когда Autocom подключен к автомобилю, устройство будет проверять напряжение борт сети транспортного средства и автоматически подстраивается под уровень напряжения автомобиля 12 или 24 вольт. Если напряжение становится слишком высоким или слишком низким, Autocom предупредит вас, как звуковой подсказкой, так и световым индикатором, а также оповещением через значок аккумулятора в программном обеспечении.

В программном обеспечении есть функция, которая позволяет считывать номер шасси из автомобиля, который вы хотели бы диагностировать. Это гарантирует, что модель и год выпуска выберется автоматически. Кроме того, код двигателя для транспортных средств, которые обычно доступны для считывания, также выбирается автоматически.

Интеллектуальная система сканирования (ISS) просматривает все системы в автомобиле и отображает коды неисправностей, которые хранятся в каждой системе. Это экономит время и вы получите быстрый обзор текущего состояния автомобиля в целом. Когда ISS будет завершена, вы можете выбрать специальную систему управления для анализа результатов в дальнейшем.

Интеллектуальные системы идентификации (ISI) определяет и автоматически выбирает тип контроллера, который установлен в транспортном средстве. Это гарантирует, что сеанс диагностики будет выполнен правильно с правильными параметрами, как требуется.

В соответствии с этой функцией вы сможете увидеть адаптации и корректировки, которые возможны для конкретного автомобиля, не имея автомобиля рядом с вами. Вместе с помощью текстов в качестве руководства, вы можете планировать и быть эффективными в своей работе, и даже в сложных ситуациях.

Автосканер Autocom оснащена уникальной технологией мультиплексора, что позволяет использовать его на всех типах транспортных средств, независимо от уровня напряжения и коммуникационных стандартов. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем, есть возможность подключения и специальных кабелей-переходников.

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

• А – «масса»;
• В – L-линия диагностики;
• D – СО-потенциометр;
• G – управление бензонасосом;
• H – +12В питание;
• M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

• при выключенном зажигании соедините перемычкой выводы А и В;
• включите зажигание, не запуская двигатель;
• лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
• завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Распиновка OBD 2 ВАЗ ГАЗ

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку. Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

Обозначения контактов: 7-K-линия диагностики 4/5 — GND выступающие контакты 16 — питание адаптера +12В

Распиновка колодки ВАЗ до 2002 года: Обозначения контактов: M — k-линия диагностики H или G — питание адаптера +12В При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер. (В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.) Разъем ГАЗ (Газель) УАЗ Обозначения контактов: 2 — Питание адаптера +12В 12 — масса 10 — L-линия диагностики (может быть не разведена, как правило не используется) 11 — K-линия диагностики Если Вас интересует расположение диагностической колодки в Вашем автомобиле, а так же распиновка диагностических колодок автомобилей других марок. То Вы можете ознакомиться с ними через систематизированный каталог диагностических адаптеров. Скачать распиновку колодок автомобилей.
