Диагностическая колодка приора где находится

Общая характеристика диагностики двигателя

Назначение диагностического разъема — позволить соединять блоки управления автомобиля и основные узлы с диагностическим сканером. У разъемов есть определенное количество контактов, каждый из которых обладает своей функцией и выполняет определенную задачу.

Диагностика двигателя проводится с целью выявления скрытых неполадок и дефектов, а также для оценки работоспособности каждого механизма.

Прежде чем проверять двигатель при помощи разъема, следует подвергнуть автомобиль Лада Калина другим методам диагностики. Сначала выполняется механическая проверка видимых деталей (электропроводки, предохранителей и свечей) и оценивается состояние всех важных узлов автомобиля. Только после данного осмотра и устранения всех выявленных неисправностей проводится диагностика электронная.

Для начала проверьте предохранители

Диагностика Лада Калина, которая может осуществляться при помощи разъема.

1. Просмотр и чтение кодов, выявление ошибок.
2. Оценка работы системы управления, выяснение ее характеристик.
3. Удаление результатов предыдущих проверок.
4. Анализ показателей датчиков кислорода.
5. Получение данных диагностики во время движения автомобиля.

Диагностика инжекторного автомобиля только кажется сложной и непонятной. Многие считают, что это дело для обученных и опытных мастеров, однако проверку работы систем управления можно провести самостоятельно.

Автоэлектрик ВАЗ с выездом

Служба компьютерной диагностики с выездом автомобилей ВАЗ (ЛАДА) в Москве спешит оказать немедленную автотехпомощь в какой угодно тяжёлой ситуациии в пути. Вам не придется расточать ценное время на перемещение машины в авто сервис. Знающий автоэлектрик диагност по ВАЗам (ЛАДАм) приедет к вам на точку вызова.

Мы выполняем автотехпомощь на дороге и будем полезны в:

• выезд автоэлектрика
• ремонт иммобилайзера любых производителей
• экстренное вскрытие автомобиля
• аварийное вскрытие дверей
• вскрытие замков
• прикурить автомобиль
• зарядить аккумулятор
• компьютерная диагностика
• выявление неисправностей
• доставка бензина на место
• ремонт электрики
• устранение найденных проблем
• диагностика электрооборудования подогрева стекол
• проверка состояния электропроводки
• программирование блоков автоуправления и автосигнализации (при необходимости)
• замена сломанных авто деталей
• установка дополнительного электрооборудования
• непонятно, но что-то глючит в авто
• другие вариации выхода из строя

Подключение адаптера ELM 327 к диагностическому разъему ВАЗ 2110 своими руками (с фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

Статью, посвящённую распиновке панели приборов ВАЗ 2110, находится здесь: https://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Подробнее о том, как произвести ремонт и замену датчика скорости, можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

• Соединяете контакт «В», который имеет колодка диагностики и «массу»;
• Ключ в зажигании поворачиваете на третье положение, машину не заводите;
• Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
• Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Об устройстве и принципе функционирования проводки можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/provodka.html

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке

Подключение диагностического разъема к колодке

Материалы для скачивания:

• Распиновка на некоторые автомобили
• Коды ошибок OBD 2
• Коды ошибок ВАЗ
• Коды ошибок для контролеров Микас 10.3/11

• Вениамин
• Распечатать

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Рекомендуем: Причины увеличения расхода топлива

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной

Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Рекомендуем: Почему троит двигатель на холостых оборотах? Возможные причины и план действий

FakeHeader

Comments 14

ТОП 100% Метизы V1.5 Супер МИНИ ELM327 Программное Обеспечение Bluetooth V2.1 12 Видов Multi-Langugae OBDII CAN-BUS Работает НА Android крутящий момент/PC s.aliexpress.com/6f6JbUNR (from AliExpress Android). Проверенная версия 1,5. Брал себе 2 шт. Обе рабочие. На телефон поставил опендиаг. Продавец общительный, если что даёт консультации. Доставка месяц.

Прогоамму Опен диаг или опен диаг мобайл ставь. Бесплатной версии для пк предостаточно. Плюс можешь климат, абс и т.д. диагностировать

ELM327 Bluetooth v 1.5 — это популярный адаптер, используемый для диагностики OBD-II совместимых автомобилей, как при помощи компьютеров, так и при помощи большинства современных мобильных устройств — планшетов, смартфонов и т.п. Поддерживаются все известные протоколы семейства ODB2 и заявлена совместимость с большим количеством диагностического программного обеспечения. Связь с ПК или мобильным устройством производится посредством протокола беспроводной связи Bluetooth, поэтому ELM 327 v1.5 BT может производить сканирование без неудобных и мешающих проводов — в радиусе действия беспроводной сети. Кроме этого, несомненным преимуществом является возможность использования популярных современных мобильных платформ при условии использования совместимого программного обеспечения.

Поддержка протоколов OBD II:

ISO15765-4 (CAN); ISO14230-4 (KWP2000); ISO9141-2; J1850 VPW; J1850 PWM.

Привет! ELM327 Bluetooth v 2.1 — это популярный адаптер, используемый для диагностики OBD-II совместимых автомобилей, как при помощи компьютеров, так и при помощи большинства современных мобильных устройств — планшетов, смартфонов и т.п. Поддерживаются все известные протоколы семейства ODB2 и заявлена совместимость с большим количеством диагностического программного обеспечения. Связь с ПК или мобильным устройством производится посредством протокола беспроводной связи Bluetooth, поэтому ELM 327 v2.1 BT может производить сканирование без неудобных и мешающих проводов — в радиусе действия беспроводной сети. Кроме этого, несомненным преимуществом является возможность использования популярных современных мобильных платформ при условии использования совместимого программного обеспечения.

Внимание! Этот адаптер поддерживает не полный набор команд оригинального ELM327. Поддерживается только диагностика по протоколу OBDII

С программой OpenDiagPro адаптер НЕ БУДЕТ РАБОТАТЬ. Поддержка протоколов OBD II:

ISO15765-4 (CAN); ISO14230-4 (KWP2000); ISO9141-2; J1850 VPW; J1850 PWM.

Найди на Алиэкспрессе версию 1.5 она будет отлично работать. А вот версия 2.1 для наших машин не подходит

У меня версия 2.1 работает на калине 2012и 2010 г. На ниве 2006 года.

Разновидности памяти ЭБУ

Для того чтобы выполнять свои функции, контроллеру приходится оперировать с множеством данных. Некоторые из них постоянно находятся в работе, другие загружаются периодически. Поэтому память поделена на три разновидности:

1. ППЗУ — программируемое постоянное запоминающее устройство. В нем находится так называемая прошивка — программа, управляющая параметрами работы двигателя, такими как момент впрыска топлива, управление опережением угла зажигания, холостым ходом, а также калибровочные данные. Этот вид памяти сохраняется при отсутствующем питании. Изменение данных производится при помощи перепрограммирования.
2. ОЗУ — оперативное запоминающее устройство. Выполняет ту же функцию, что и оперативная память обычного компьютера — временное хранение информации на протяжении одной рабочей сессии. В эту память поступают данные датчиков, в ней хранятся диагностические коды, а также промежуточная информация деятельности микропроцессора. Для ее работы требуется наличие электрического тока.
3. ЭРПЗУ — электрически программируемое запоминающее устройство. Этот тип памяти является частью штатной противоугонной системы. Блок управления иммобилайзером во время запуска двигателя передает коды в ЭБУ “Приоры”, где находятся коды-пароли, разрешающие или запрещающие старт. Кроме этого, ЭРПЗУ фиксирует отклонения в работе двигателя. Эта память не зависит от подачи электричества и хранит информацию в контроллере постоянно.

Есть ли возможность в Приоре перенести диагностический разъем?

Многие владельцы LADA Priora задают такого рода вопрос: можно ли перенести диагностический разъем в другое, более удобное место, и как осуществить это своими руками? Почему автовладельцы хотят перенести разъем ОБД? Кому-то хочется иметь более удобный и быстрый доступ к нему, а кто-то хочет обезопасить свое авто, поскольку злоумышленники, зная, где находится этот самый разъем, могут без труда отключить сигнализацию.

Рассматриваемый нами разъем в LADA Priora действительно можно, но рекомендуется делать это не самостоятельно, а обратиться в сервис за такой услугой, где профессионалы своего дела сделают все грамотно и аккуратно.

Если же вы все-таки приняли решение осуществить перенос собственноручно, то нужно знать, как это правильно делать

Также важно знать, как правильно подключать и отключать автомобильное электрооборудование. Что касается переноса, то следуйте строго следующей инструкции:

• Отсоедините все без исключения провода от разъема.
• Устройство располагается в условно названном гнезде, из которого его надо извлечь.
• Разъем переносите туда, где считаете приемлемым.
• Вновь подключите все провода.

Тип разъема

Диагностический разъем Приора сконструирован по принципу OBD-2. Это одна из самых распространенных и надежных систем. Она осуществляет связь с ЭБУ – это электронный блок управления. Такой блок служит особым помощником для автолюбителей, который помогает проводить диагностические исследования.

Для Приоры используются несколько гнезд для создания связи между двумя системами, а именно:

• масса или заземление с гнездом четыре и пять;
• постоянное 12 Вольт – 16;
• гнездо для непосредственного проведения диагностики – 7.

Реже встречается применение и других гнезд. Они предназначены для осуществления дополнительных связей с электронным блоком управления и линиями «L». Самостоятельно заниматься их подключением не стоит. Для этого нужно иметь опыт работы с особыми программными модулями автомобиля. Такие процедуры быстро выполняются в технических сервисах.

Правила подключения

Вся аппаратура подключается к разъему типа ОБД-2 с помощью специальных «вилок». Если не работали с подключением напрямую, можно воспользоваться вспомогательным элементом – штекерным соединителем

Рекомендуют обратить внимание на значение «плюс» и «минус» для установленной аппаратуры. Чтобы быть уверенным в правильном подключении, за основу берут аккумулятор авто в рабочем состоянии

В противном случае сигнал будет подаваться не правильным.

-СНОСКА- Если вы не уверенны в своих силах – обратитесь в ТО. Так вы избавите себя от траты времени и сможете получить на выходе авто с правильной работой разъема.

Месторасположение

Часто сталкиваются с проблемой, где диагностический разъем размещен. В каждом автомобиле они установлены по-разному, учитывая специфику всей конструкции. Что касается Приора, то здесь все сделано достаточно хитро. Если не знать точное месторасположение, найти будет сложно.

Разъем для диагностики производители авто разместили в перчаточном ящике. Найти его можно со стороны пассажира во внутренней части. Проще говоря – загляните в бардачок. Если вы обращаетесь в сервисные центры, то специалисты стразу найдут необходимую конструкцию. Новичкам нужно быть более бдительными в этом вопросе.

Лучше всего работать по уже составленной инструкции. Рассмотрим процесс детальнее:

1. Полностью открываем перчаточный ящик и освобождаем его от посторонних предметов, чтобы было легче работать.
2. Бардачок должен висеть на пластмассовых направляющих с каждого бока.
3. Нажимаем на боковые пластины, чтобы небольшая дверь открылась сильнее. Так будет удобнее работать и найти Приора диагностический разъем.
4. Вытаскиваем выступы сбоку и полностью убираем перчаточный ящик с фиксаторов.

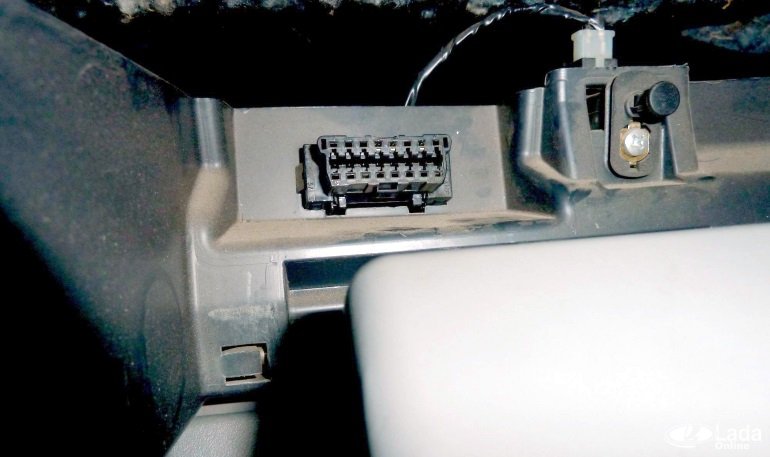

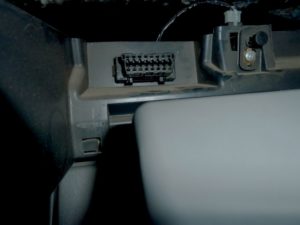

5. Открывается доступ к входному штекеру для диагностики. Теперь он свободен и готов к работе.

Доступ к устройству открыт. Следующие операции напрямую зависит от цели «вскрытия» вашего автомобиля. Чаще добираются к разъему для его переподключения или проверки правильных сигналов с ЭБУ. Так его работа будет настроена и не создаст проблемы или непредвиденные ситуации.

Бардачок в авто Лада Приора

Лайфхак: Диагностический разъем Лада Приора — где находится, защита

Диагностический разъем автомобиля Приора, это штекер, подключившись к которому можно узнать 80% поломок, связаных с электроникой. Конечно загнуло клапана, или изношена ли помпа, диагностический штекер не покажет, но поверьте, он знает и может много. Зная это похитители машин пользуются этим. Любую современную машину, хоть то Приора, хоть infiniti, очень просто угнать, зная где находится этот разъем.

Наличие диагностического разъема на Приоре OBD – жизненная необходимость. В современном автомобиле зачастую, нельзя просто так, заглянуть под капот и сразу вычислить неисправность. Это объясняется тем, что работа всех узлов автомобиля согласуется электронным блоком управления – небольшим компьютером, с которым нужно найти общий язык.

Использовать диагностический разъем автомобиля Лада Приора придется хоть раз, за время эксплуатации. Прежде чем покупать коннектор, нужно узнать побольше о том, где находится разъем, как он устроен, для чего нужен и с помощью какой операции можно обезопасить Приору от угона. Читайте статью до конца и мы поговорим о темах: распиновка штекера диагностики, защита от угона, где найти!

Активация тест-программы

На Приоре можно легко активировать тестирование. Это поможет вам самостоятельно распознать проблемы и приступить к их моментальному решению. Тест-программа позволяет решить часто встречаемые проблемы с авто, а именно:

• регулировка топливной подачи;
• поиск поломок в трансмиссии и соседних структурах;
• определить поломки и изъяны в прошивке электронного блока управления.

Краткие выводы

Владельцы такой марки должны знать о месторасположении разъема. Так вы сможете быть уверенным в том, что всегда сможете выявить неполадки своевременно. Главное — разобраться, где находится данная система и как с ней работать.

Автомобили современного поколения оснащены специальным электронным блоком управления, который сокращенно называется ЭБУ. Именно этот блок запоминает любые неисправности, которые могут проявить себя как в автомобильном двигателе, так и в различных электрических системах. Чтобы подключить блок к оборудованию, для диагностики используется специальный разъем. Автомобили ВАЗ оснащены коннектором европейского стандарта OBD-II. Каждый владелец ВАЗ обязательно должен знать, где именно в Приоре находится диагностический разъем, если, конечно, он самостоятельно следит за технической исправностью своей машины.

Основные показатели работы

Будет проверен полный анализ работы двигателя

1. Уровень напряжения аккумулятора (UACC). Чтобы провести проверку, необходимо включить все наиболее мощные источники потребления энергии. Если показатель напряжения на диагностическом экране меньше, чем должно быть, придется проверять отдельно все цепи электрики. Нормальные значения — от 14 до 14,5 В.
2. Массовый расход воздуха (AIR). Показатель определяет датчик массового расхода воздуха. Без диагностического оборудования проверка расхода воздуха невозможна. Для получения значения нужно надавить на педаль газа, чтобы число оборотов составило 5000. При исправном датчике показатель вырастает до уровня в 200-250 кг/ч.
3. Длительность импульса впрыска (INJ). Это время впрыска топлива в цилиндр, пока открыта каждая форсунка. Показатели, превышающие норму, свидетельствуют о том, что форсунки, скорее всего, забиты и засорены. Чтобы устранить проблему, детали следует промыть. Причинами также может стать засорение топливного фильтра или поломки насоса. Для точной диагностики проблемы следует нажать на педаль газа. В норме показатели должны быть от 3 до 5 в спокойном, холостом состоянии и от 15 до 20 — при газовании.
4. Показатель кислорода до катализатора (ALAM1). Не должен превышать показатель в 0,7 В и, доходя до этой цифры, спускаться обратно. Это говорит о исправной работе обратной связи.
5. Число шагов регулятора холостых ходов (FSM). По-другому — датчик контроля холостого хода. Является шаговым электрическим двигателем с затычкой в виде конуса, закрепленной на валу. При холостой работе двигателя этот показатель равняется 40-60 шагам, при подгазовке — от 150 до 180 шагов.
6. Расчетный расход топлива (QT). Для полной диагностики проверяют давление в топливной рампе и напряжение в свечах зажигания. Не помешает проверить компрессию по цилиндрам и узнать СО. Однако для всех этих измерений, помимо диагностического разъема и стандартного оборудования, потребуется другое, дорогостоящее устройство и подключение к работе опытных профессионалов. Поэтому здесь придется ограничиться одним показателем: от 0,6 до 0,9 л/час на холостых оборотах.

Распиновка OBD 2

Схема подключения контактных элементов к диагностической колодке:

1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
3. Резервный контакт, который назначается производителем автомобиля.
4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
5. «Масса» сигнала диагностического адаптера.
6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
8. Резервный контактный элемент, назначается производителем автомобиля.
9. Запасной контакт.
10. Пин, необходимый для соединения с шиной класса J1850.
11. Назначение данного контакта определяется производителем машины.
12. Назначается разработчиком авто.
13. Резервный пин, назначает производитель.
14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Описание и расположение диагностического разъема

Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров. К данном разъему можно подключить не только ноутбук, но и любой другой мобильный гаджет по беспроводному соединению. Что касается непосредственно автомобилей Лада Калина, то в них используется трапециевидный разъема типа OBD-II на 16 контактов.

В зависимости от модификации машины, место расположения штекера может изменяться:

1. В версиях Калина 1 устройство находится на центральной стороне так называемого тоннеля, под декоративной накладкой, расположенной выше прикуривателя.
2. В версиях Калина 2 его можно найти с правой стороны, на нижней части торпеды.

Диагностический выход Калины

Электронный блок управления и разъём для диагностики

В случае появления какой-либо неисправности в системе двигателя на любом современном автомобиле, ЭБУ (Электронный блок управления – прим.) способен запоминать ошибки и предоставлять их для распознавания через специальные диагностические разъёмы. Ошибки можно смотреть и через панель приборов. Такой способ показывает не всю информацию, но способен отобразить 4 ошибку.

Справка!

К такому разъёму можно подключать как проводное, так и беспроводные устройства.

В автомобилях Лада Калина он имеет тип OBD-2, и представляет из себя 16-ти контактный, трапециевидный разъём.

Расположение (два места)

1. На центральной части тоннеля, под защитной крышкой, которая находится чуть выше прикуривателя — (первое поколение Лада Калина 1).

Разъём вблизи, адаптер установлен

О том, как правильно прочитать коды ошибок, которые выводит компьютер, вы сможет наиболее подробно в этой статье.

Без диагностического разъема в инжекторной машине просто не обойтись, это не карбюратор.

Было бы ещё хорошо, чтобы работало под ELM327. В этих авто ЭБУ бывает ставят такие, что универсальные сканеры ничего не могут прочитать.

Этапы диагностики автомобиля по OBD2

1. Доступные функции и конечный результат диагностики

Доступные функции во многом зависят от возможностей ЭБУ и ПК. Поэтому, один и тот же сканер, на разных моделях автомобилей, будет иметь разные возможности.

Основные функции диагностики через OBD2:

• Сканирование отдельных электронных блоков и всей системы в целом;
• Считка кодов и вывод отчета, с расшифрованными кодами ошибок. Отчет может предоставляться в виде графика или списка;
• Сброс ошибок – удаление из памяти ЭБУ сохраненные коды ошибок. Это нужно делать после устранения неисправности;
• Возможность просмотра и коррекции параметров в динамичном режиме. Мониторинг текущих показаний датчиков;
• Некоторые спец. функции – адаптация, программирование, кодирование и т. д.

Конечно, это не весь функционал диагностики по OBD2. Есть много интересных и нужных функций. Для каждого ПО предусмотрен свой функционал и набор инструментов для их использования.

1. Алгоритм тестирования

• Сканер подключен, связь налажена. В программе выбираем модель вашего авто. И Запускаем тестирование;
• По результатам сканирования, выводится отчет. Кода выводятся с расшифровками. Запишите их на листке. Некоторые программы дают возможность послать на печать отчет. Воспользуйтесь этой функцией;
• Далее делаем сброс кодов;
• Заглушить мотор. Через 10 – 15 минут вновь запустить двигатель и желательно немного проехаться, с поворотами и набором скорости. Так мы помогаем ЭБУ набрать данные движения, так как все предыдущие были стерты (обучаем);
• Снова просканировать и сравнить с предыдущими результатами. Повторно выведенные коды ошибок будете сбрасывать после устранения соответствующей неполадки;
• Затем можно отрегулировать работу некоторых компонентов. Для этого в сканерах и их программах, предусмотрена функция просмотра в режиме реального времени. Список того, что можно поменять, предоставит ПО на мониторе ПК и зависит от характеристик ПО бортового компьютера автомобиля.

1. Расшифровка кода

Большинство диагностических ПО предоставляют доступ к базам производителей. В них можно найти подробную расшифровку кода, с учетом особенностей вашей модели автомобиля. Информацию можно найти и в свободном доступе, введя в строку поиска, код и марку автомобиля, а также год выпуска и объем мотора.

Меры предосторожности самостоятельной диагностики

• Аккумулятор должен быть достаточно заряжен, контакты прочно соединены.
• Предварительно устраните все обрывы, электрическую сеть восстановите (если были разъединения).
• Все электроприборы, подключенные к бортовой сети (в том числе и сканер), включайте после запуска двигателя. Возможные скачки напряжения могут их повредить.
• ПО для автотестера выбирайте лицензионное, проверенных производителей. Некачественный продукт может навредить бортовой электронной системе.
• Без полной уверенности в полном понимании, не пользуйтесь специальными функциями, не вносите коррективы в ПО ЭБУ.

Бортовой компьютер контролирует все процессы в автомобиле. Это очень точное и чувствительное устройство. Некорректное вмешательство, неминуемо, приведет к его выходу из строя. Это слишком дорогостоящее удовольствие

Поэтому, всегда соблюдайте меры предосторожности

Для чего нужен диагностический разъем

Зная, где именно располагается диагностический разъем, автовладельцы смогут в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие. К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:

• отрегулировать подачу топлива;
• найти причину неисправности в трансмиссии;
• своевременно выявить неполадки в прошивке ЭБУ.

Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности.
