Дворники на ваз 2107: размеры и виды

Дворники для ВАЗ 2107

Щетки стеклоочистителя подходят на ВАЗ 2107 от ВАЗ 2105 и многих других моделей автомобилей. В том числе зарубежных

Важно отметить, что сегодня машина данная продолжает эксплуатироваться. Но оригинальные детали уже давно не выпускаются

Потому приобрести их будет крайне сложно. В стандартной версии седан отсутствует задняя щетка. Но существует версия универсал. Она имеет задний дворник. Длина его стандартная, аналогична очищающим обзорное ветровое стекло.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Дворники ВАЗ 2107

Эксплуатация автомобиля происходит в разных климатических и дорожных условиях. Для безопасного и комфортного передвижения водитель должен иметь хорошую видимость дорожной обстановки, т. е. лобовое стекло всегда должно находиться в чистоте. Стеклоочистители (дворники) лобового стекла обеспечивают его механическую очистку от загрязнений и осадков, улучшая видимость и повышая уровень безопасности. Возможные неполадки этого механизма и способы их устранения рассмотрим более детально.

Принцип работы

Работа дворников довольно проста и состоит из следующей последовательности действий:

1. Водитель выбирает необходимый режим работы стеклоочистителей подрулевым переключателем.
2. Посредством моторчика весь механизм очистки ветрового стекла приводится в действие.
3. Дворники движутся по стеклу влево и вправо с выбранной скоростью, очищая поверхность.
4. Когда в работе механизма больше нет необходимости, подрулевой переключатель возвращается в исходное положение.

Схема включения дворников и омывателя ветрового стекла ВАЗ 2107: 1 — термобиметаллический предохранитель; 2 — моторедуктор очистителя ветрового стекла; 3 — электродвигатель омывателя ветрового стекла; 4 — монтажный блок; 5 — выключатель омывателя в трёхрычажном переключателе; 6 — переключатель очистителя в трёхрычажном переключателе; 7 — реле очистителя ветрового стекла; 8 — выключатель зажигания;

Составляющие

Стеклоочиститель ветрового стекла состоит из таких основных элементов:

• механизм рычагов (трапеция);
• электромотор;
• реле;
• щётки.

Трапеция

Одним из немаловажных элементов в механизме стеклоочистителя является трапеция. Практически на всех автомобилях эта деталь одинакова, а разница заключается лишь в способах крепления, размерах и форме элементов. Функционирование трапеции состоит в передаче вращательного движения от электродвигателя к дворникам, а также в обеспечении синхронного движения последних для качественной очистки стекла. Трапеция состоит из тяг, корпуса и шарнира.

Конструкция трапеции: 1 — кривошип; 2 — короткая тяга; 3 — шарнир тяг; 4 — валики механизма стеклоочистителя; 5 — длинная тяга

Моторчик

Электродвигатель стеклоочистителей ВАЗовской «семёрке» выполнен единым узлом с редуктором и является одним из основных звеньев рассматриваемого механизма. Моторчик состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт. Назначение этого узла — обеспечивать движение щёток по ветровому стеклу. Устройство считается надёжным и выходит из строя очень редко.

Реле дворников

На классических «Жигулях» очиститель лобового стекла имеет два режима работы — быстрый и прерывистый с интервалом 4–6 секунд. Именно для обеспечения прерывистой работы предназначено реле-прерыватель РС 514. Включение дворников с задержкой используется во время мелкого дождя, когда слишком частая работа стеклоочистителей не требуется, а при полностью выключенном механизме стекло постепенно покрывается мелкими каплями осадков и нуждается в очистке. В общую проводку изделие подключается посредством четырёхконтактного разъёма. На ВАЗ 2107 реле-прерыватель расположено с водительской стороны на левой боковине под пластиковой обшивкой.

Реле дворников обеспечивает прерывистый режим работы механизма

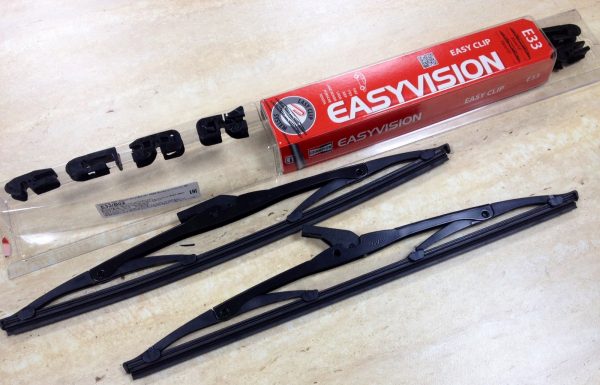

Щётки

Практически на всех легковых автомобилях используется две щётки стеклоочистителей ветрового стекла. На «семёрке» с завода устанавливаются элементы длиной 33 см. Поставить можно и более длинные щётки, но на электромотор будет возлагаться большая нагрузка, что приведёт не только к более медленной работе механизма, но и к возможному выходу моторчика из строя.

На ВАЗ 2107 с завода устанавливаются щётки длиной 33 см

Устранение часто встречающихся неполадок

В основном все случаи связанные с ремонтом стеклоочистителей несложны и ремонт может быть выполнен самостоятельно, пожалуй кроме замены трапеции, но это обусловлено только неудобством выполняемой работы.

1. Первое с чего нужно начать, это проверить исправность предохранителя в монтажном блоке F2. Если он исправен проверить наличие напряжения на нем с помощью контрольной лампочки или мультиметра. Отсутствие напряжения говорит о неисправности монтажного блока.
2. Проверить поступающее напряжение на трехпозиционный выключатель дворников можно, сняв декоративные накладки с рулевого управления или на колодке подключения реле. На черно-желтом проводе оно должно присутствовать постоянно, переводя переключатель в различные положения проверяем напряжения на сером и красном проводах. Отсутствие напряжения на любом из них говорит о неисправности выключателя. Присутствие напряжения говорит о неисправности реле или двигателя привода дворников.
3. Когда дворники перестают работать в прерывистом режиме, виновником может быть неисправное реле стеклоочистителя ваз 2107. Находится реле дворников на ваз 2107 возле ручки открытия багажника, под панелью. Первым делом, необходимо проверить наличие питания на колодке, для этого демонтируем реле и активируем прерывистый режим. Отсутствие оного говорит о неисправности трехпозиционный переключателя или обрыве в цепи. Если при подаче напряжения проблема остаётся, то стоит приобрести новое реле.
4. При остановке дворников посередине стекла проблему нужно искать в приводном редукторе. Подобная неисправность чаще всего возникает в холодное время года, когда автолюбитель пытается включить стеклоочистители, примёрзшие к стеклу. Ремонт заключается в установке нового редуктора.
5. Если двигатель дворников не работает при подаче питания, то нужно проверить щётки и обмотку на предмет выхода из строя или износа.

Как провести ремонт дворников на Ваз 2106

На ваз 2106 ремонт дворников проводится немного иначе. Хотя весь процесс и схож с вышеописанной инструкцией, разница все же есть. Но рассмотрим способ смены старой тяги дворника на новую.

Смена тяги

Для начала вооружаемся отверткой и начинаем процесс:

• у ваз 2106 тяги привода дворников бывают соединены не только между собой, но и с кривошипами шарнирами;
• снимаем стеклоочиститель и моторедуктор;
• выводим стопор шарнира тяги из проточки оси кривошипа;
• снимаем его с оси.

снятие стопора шарнира с оси

тягу снимаем с оси;
разбираем шарниры тяги стеклоочистителя;
новую тягу собираем в обратном порядке с тем же приводом;
моторедуктор устанавливаем на кронштейн осторожно, обращая внимание на состояние резиновых втулок.

Как поменять дворники на ВАЗ 2107

Самостоятельная замена дворников обычно никаких проблем не вызывает. Для того чтобы решить проблему, нужно внимательно изучить крепления, которые используются для фиксации каркасов. Обычно это металлический крючок, именно поэтому нужно выбрать очистители с подходящим механизмом, для некоторых продаются специальные комплекты переходников, которые помогут, если выбранное устройство имеет другое крепление. Замена занимает обычно несколько минут: достаточно отсоединить старые дворники и поставить на их место новые. Крепление имеет защелку, которая просто цепляется за штырь. Стоит проверить, как прошло соединение, если держится крепко, очистителями можно пользоваться.

Дворники на ВАЗ

Что все-таки по сути, что эксплуатация автомобиля при неисправной системе чистке ветрового стекла запрещена я писал, но езда когда щетки дворников плохо убирают воду не загрязнения ничем не лучше. У меня вопрос такой,можно ли поставить карбюратор лучше карбюратор на днях с ГАЗ 24. По тексту статьи желаю привести их виды не по моему воззрению какие лучше дворники поставить на ВАЗ 2107.

Размер дворников для ВАЗ 2107 13 дюймов

Какие щетки стеклоочистителя лучше — каркасные или бескаркасные?

Самый частый вопрос – какие щетки лучше, каркасные или бескаркасные? Однозначного ответа на этот вопрос нет. В рейтинг вошли как те, так и другие. Кроме того, в списке лучших присутствуют гибридные модели. Все они имеют свои достоинства и недостатки.

Щетки стеклоочистителя – один из самых часто меняемых расходников в автомобиле: часто приходится ставить новые даже на автомобилях, только что выехавших из автосалона, на многих «бюджетниках» штатные дворники мало устраивают водителей. Что ж, попробуем разобраться, как устроен этот нехитрый предмет и по какому принципу нужно выбирать лучший комплект дворников.

Щетки современного типа были изобретены почти сто лет назад – в 1923 году. С тех пор их устройство изменилось мало: рабочим элементом является эластичная полоса с острым краем, закрепленная в упругом кронштейне крепления к поводку. Упругость щетки – основное ее качество, прямо влияющее на эффективность очистки, так как при движении кромка щетки должна максимально плотно прилегать к криволинейной поверхности стекла.

В зависимости от типа подвеса в кронштейне щетки делятся на:

• Каркасные – в них упругим элементом является сама несущая конструкция. Каркас щетки соединяется с чистящей пластиной в нескольких точках, стремясь выгнуть ее. Отсюда и главный недостаток каркасных щеток: наиболее плотно они прилегают к стеклу в точках соединения с каркасом.
• Бескаркасные щетки в качестве упругого элемента используют металлическую пластину, залитую в саму щетку. Технологически их изготовление сложнее и дороже, но это оправдано гораздо более качественным прилеганием и, соответственно, эффективной работой. Отличительная черта бескаркасных щеток – это лаконичный внешний вид: крепление находится на самом пластиковом обрамлении щетки.
• Гибридные щетки имеют и несущий каркас, и дополнительный упругий элемент в пластине. Для стекол с большой кривизной поверхности они, пожалуй, станут лучшим выбором. Отличить их легко по пластиковому кожуху, закрывающему каркас и одновременно служащему аэродинамическим элементом.

Сама щетка может быть изготовлена из самых различных материалов, требования к которым просты: эластичность, низкий коэффициент трения (это обеспечит не только отсутствие скрипа, но и уменьшит истирание кромки), стойкость к противогололедным реагентам, растворителям (основной компонент «омывайки» — изопропиловый спирт) и воздействию ультрафиолета. Изначально использовавшаяся для этого резина мало подходит по указанным параметрам – на холоде она становится жестче, что особенно чувствительно для каркасных щеток, быстро растрескивается, а из-за высокого коэффициента трения склонна к скрипу. Современные материалы на силиконовой основе позволяют создавать более лучшие щетки стеклоочистителя, способные работать и летом, и в сильный мороз.

При выборе щеток стоит учитывать особенности эксплуатации автомобиля – летом бюджетные каркасные щетки окажутся не менее эффективны, чем гибридные модели премиум-сегмента. А вот в северных регионах, в городах, где активно применяются противогололедные реагенты, качество и материала щетки, и ее конструкция требуют более тщательного внимания: здесь дорогие «гибриды» однозначно побеждают по всем параметрам.

Что НАДО сделать, что бы щетки не дергались и не скрипели.

Сообщение от Гагаринца . Дополнительное фото от RodionVeselov см. также во вложениях

Размеры дворников:

Водительский —600 мм , Пассажирский —400-410 мм .

Крепление щеток стеклоочистителя -«Крючок» или «Hook» или «J-hook»

Какие дворники лучше

От того, из чего именно сделано основание очистителя, зависит не только его цена, но и эффективность работы. Качество основания играет основную роль в очистке стекла от влаги

Выбирая изделие, стоит обратить внимание, из чего оно сделано. Это может быть:

1. каучук с напылением графита;
2. силикон;
3. напыление из тефлона.

Сначала в дворниках использовался каучук с напылением графита. Они хорошо справляются с задачей, но недолговечны.

Силикон плохо выдерживает воздействие низких температур, в остальном всегда дает хороший результат. Дороже каучуковых раза в 2.

Тефлон хорошо показал себя в эксплуатации, но по сравнению с обычными дороговат.

Большую роль играет от какого производителя стеклоочистители. В рейтинге высшие позиции занимают: Bosch, Valeo, Heyner, Trico.

Замена

Процесс замены дворника на данном автомобиле не доставляет проблем. Осуществляется в два этапа:

• устанавливаем поводок дворника в вертикальное положение – перпендикулярно ветровому стеклу,
• аккуратно, сжимая пластиковое крепление с двух сторон, покачиваниями тянем дворник в сторону от крючка.

Если в дальнейшем бывший в употреблении дворник более не планируется эксплуатировать – можно не церемониться с ним. И вытащить его рывком

Если водитель планирует дальнейшее использование: все операции нужно выполнять осторожно. Пластик становится хрупким от длительного использования на солнце

Перепады температур делают его хрупким. По возможности замену нужно осуществлять при плюсовой температуре: вероятность сломать хрупкий пластик будет сведена до минимума.

Качественные, хорошо выполняющие свою функцию дворники – залог хорошего обзора. Следовательно – безопасности на дороге

Важно своевременно менять щетки очистки лобового стекла. Это позволит избежать ДТП и других проблем в дороге

Какой размер щеток стеклоочистителя ВАЗ

Очень важно, правильно подобрать размер щеток стеклоочистителя, в противном случае могут возникнуть неприятные проблемы. Так, если щетки стеклоочистителя будут больше, чем нужны, то упадет прижимная сила, что в итоге снизит качество очищения стекол транспортного средства

Также, если щетки будут сильно больше, то они и вовсе могут «залезть» на уплотнительную резинку, что снизить площадь поверхности, которая находится в контакте со стеклоочистителями и качество очистки значительно снизится.

Если же щетки будут меньше, чем положено, то из-за малой площади чистки, снизится общий уровень эффективности стеклоочистителей. Плюс к этой, по центру лобового стекла образуется островок грязи и воды, который значительно ухудшит обзор во время движения. Напомним, что в предыдущей статье мы рассматривали почему не работает вентилятор печки и как его отремонтировать своими руками.

Размер щеток стеклоочистителя на автомобилей серии Лада Самара (2115, 2114 и 2113)

С завода данный автомобили выходят с семеричными стеклоочистителями, которые имеют длину 51 сантиметр. В случае необходимости замены, вы можете использовать для водительского «дворника» стеклоочиститель длиной 53 сантиметра, а вот с пассажирской стороны придется оставить щетку длиной 51 сантиметр, так как если поставить удлиненный стеклоочиститель, по центру лобового стекла будет образовываться «водопад».

Отметим, что на автомобилях Лада Самара, также имеются задние «дворники». С завода машины выходят со стеклоочистителем длиной 30 сантиметров, но вы можете поставить щетку длиной 33 сантиметра – это не вызовет никаких проблем. Отметим, что при желании, вы можете поставить даже щетки длиной 40 сантиметров, но при этом вам нужно будет сместить на электродвигателе «дворника» пару зубчиков, чтобы отрегулировать его ход.

Размер щеток стеклоочистителя на автомобилях ВАЗ 2108, 2109, 21099, 2110, 2111 и 2112

Все указанные в заголовке этого раздела статьи модели машина производства автомобильного концерна «АвтоВАЗ», являются прародителями серии Лада Самара. Именно по этой причине, их передние дворники симметричны, также как и у их потомков, и имеют длину 53 сантиметра.

Размер щеток стеклоочистителя Лада Калина

Автомобили Лада Калина имеют не симметричные «дворники». Так, с водительской стороны щетка стеклоочистителя имеет длину 60 сантиметров, а с пассажирской – 40 сантиметров. При этом, вольности с размером водительского «дворника» не допускаются, а вот пассажирский можно увеличить до 41 сантиметра. Задняя щетка стеклоочистителя на машине Лада Калина имеет длину 36 сантиметров.

Размер щеток стеклоочистителя Лада Приора

Автомобили Лада Приора оснащаются не симметричными щетками стеклоочистителей. На водительской стороне, стеклоочиститель имеет длину 53 сантиметра, а на пассажирской – 50 сантиметров. Как и в случае с Ладой Калиной, вольности допускаются только с пассажирским «дворником». Вы можете заметить стандартный, на стеклоочиститель длиной либо 48 сантиметров, либо 51 сантиметр. Задний «дворник» на автомобиле Лада Приора имеет длину 33 сантиметра.

Размер щеток стеклоочистителя Лада Гранта

Автомобили Лада Гранта унаследовали систему очистки стекол от машины Лада Калина. В связи с этим, длина водительского стеклоочистителя составляется 60 сантиметров, а пассажирского – 40 сантиметров, но он может быть заменен на стеклоочиститель длиной 41 сантиметр.

Acura Audi BMW Cadillac Chevrolet Chrysler Citroen Daewoo Dodge Fiat Ford GMC Honda Hummer Hyundai Infiniti Isuzu Jaguar Jeep Kia Land Rover Lexus Mazda Mercedes Mitsubishi Nissan Opel Peugeot Porsche Renault Rover Saab Seat Skoda Ssang Yong Subaru Suzuki Toyota Volvo VW

Установка ЭСП Катран

Итак, я созрел на ЭСП В субботу утром был куплен комплект ЭСП «Катран» для 2105-2107 и началась установка. Несколько слов о самом ЭСП. Он представляет собой подъемник ножничного типа. Вся конструкция, кроме корпуса мотора, металлическая и производит впечатление довольно прочной. В комплекте идет: — 2 ЭСП для левой и правой передних дверей; — две кнопки опускания-поднимания стекол; — жгут проводов с разъемами для кнопок и моторов; — набор болтов, гаек и шайб, понадобящихся при установке; — две заглушки на панели дверей, закрывающие дырки от ручек стеклоподъемников; Кнопки в родной комплектации предназначены для установки где-то примерно посередине торпеды (возможно, в бороду). Это видно из длины проводов между разъемами кнопок и моторов. Кроме того, кнопки всего две, то есть они устанавливаются так, что бы водитель мог дотянуться и до пассажирской кнопки.

Как провести ремонт стеклоочистителя своими руками

Суть того, как проводить на ваз 2110 ремонт дворников заключается в том, чтобы исправить рычаги или деформированные тяги очистителя. Часто причина бывает заключена в загрязненности деталей. Если невозможно бывает починить дворники, то они подлежат полной замене.Нередко причиной поломки может стать моторедуктор и если заменить в нем шестерни, зачистить контакты коллектора или концевого выключателя, все заработает. Если не получится отремонтировать моторедуктор, его придется заменить на новый.

Пошаговый процесс ремонта моторедуктора

Всю работу надо делать по порядку и при этом ничего не упускать:

• снимаем стеклоочиститель (на ваз 2110 он полностью снимается);
• отвинчиваем гайку, фиксирующую поводок;
• снимаем сам поводок.

снятие поводка со стеклоочистителя

Идем дальше и продолжаем ремонт дворников ваз 2110:

• пришла очередь моторедуктора (он бывает обернут в тонкую кожаную пленку, которую необходимо снять);
• откручиваем три болта моторедуктора, отмеченные стрелками на верхнем фото;
• снимаем черную пластиковую крышку, откручивая для этого два винтика;
• после снятия крышки, отворачиваем следующие винты.

снятие моторедуктора стеклоочистителя ваз 2110

Продолжаем и кстати, также можно проводить и на ваз 2107 ремонт дворников:

• вынимаем пластину с расположенными на ней 3-мя контактами;
• после чего извлекаем прокладку коричневого цвета;
• видим конструкцию шестерен и валиков;
• снимаем шестерню самого большого размера вместе с валиком, обнаруживая под ней пластиковую шайбу;
• извлекаем две шестерни малого размера, которые перед снятием обязательно нужно отметить (делается это для того, чтобы не перепутать их первоначальное расположение, ведь они имеют не одинаковый наклон зубчиков).

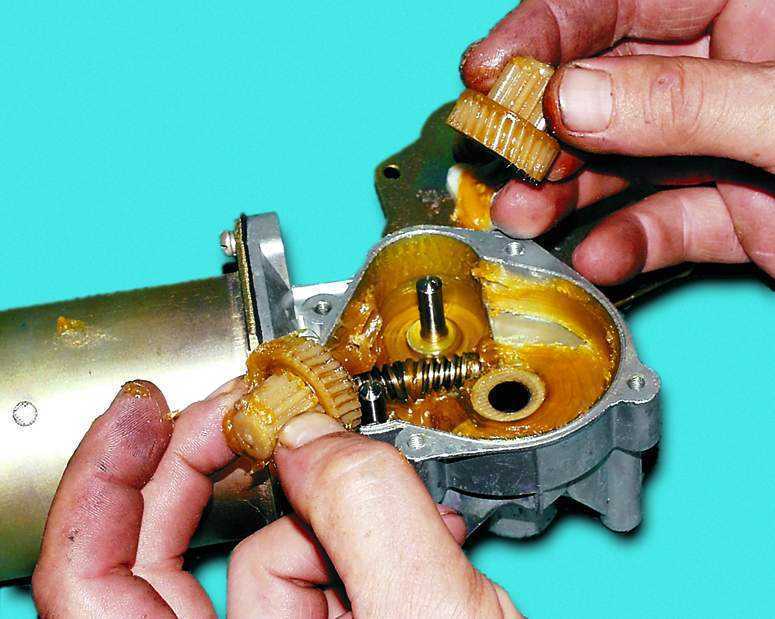

снятие шестерен моторедуктора стеклоочистителя ваз 2110

Идем дальше:

• отсоединяем редуктор от электродвигателя, откручивая для этого два винта, расположенных противоположно;
• извлекаем якорь из металлического корпуса электродвигателя;
• на данном этапе следует тщательно прочистить все детали от грязи и старой смазки (пользуемся намоченной в ацетоне тряпкой).

Чистка дворников ваз 2107, ремонткоторых тоже может проводиться по данной схеме, подразумевает внимательность и подробный осмотр:

• нажимаем пальцами на три щетки, находящиеся в специальных держателях (они обязаны свободно двигаться, а если они спускаются туго, значит имеются дефекты либо трещины, и их нужно заменить полностью);
• проверяем три пружины, которые должны быть ровными, без растягивания и поломок.

пружины моторедуктора

Ремонт дворников ваз 2107 или 2110 продолжаем осмотром коллектора. Для этого:

• осматриваем его на повреждения, царапины или загрязнения;
• при сильном загрязнении рекомендуется пройтись мелкой шкуркой (если это не даст никаких результатов или уже будет видно, что коллектор сильно износился, заменить нужно будет якорь целиком или же весь моторедуктор в целом);
• осматриваем зубья шестерен редуктора и заменяем, если обнаружены грубые царапины или другие дефекты;
• если обнаружены дефекты на резьбе валиков рычагов или щеток, то нужно заменить тяги в полном комплекте;
• осматриваем пластину концевого выключателя и если нужно, проводим шкуркой и по ней;
• осматриваем крепление поводка, вернее его черные прорезиновые подушки (в случае, если они потеряли эластичность или полопались, нужно заменить их новыми – замена проводится снятием внутренней распорной стальной втулки);

На ваз 2109 ремонт дворников проходит также, то есть начинают с моторедуктора. Итак, продолжаем:

собираем стеклоочиститель, предварительно хорошо смазав все детали (особенно следует обратить внимание на валовый червячок якоря и шестерни – использовать смазку Литол-24, а шестерни промаркированные, точно поставить на место);
установить якорь, привязав щетки проволокой за контакты (данный этап работ проводится для того чтобы не скривить щетки их и поэтому они должны быть сложенными);
монтируем якорь в корпус редуктора сверх аккуратно;
корпус электродвигателя устанавливаем на редуктор, придерживая вал якоря;
отвязываем или откусываем проволоку, держащую щетки и стучим по моторедуктору деревянным молотком, дабы отцентровать подшипники;
устанавливаем обратно на ось поводок, который обязательно должен стоять в горизонтальном положении и пропорционально центральной тяги.

Итак:

• частота вращения вала, если напряжение подается в 14 В малая – тридцать или сорок;
• скорость вращения вала большего значения – семьдесят;
• сила тока, потребляемая на первой скорости – 3,5 А;
• на второй скорости – 5 А.

Задний стабилизатор на ВАЗ своими руками

В данной статье я хочу поделится с вами опытом создания заднего стабилизатора поперечной устойчивости! Т.е. мы не ищем легких и дорогих путей, но поверьте оно того стоит, экономия на лицо.
Зачем нужен задний стаб и что он дает — это отдельная тема, а здесь я расскажу как его сделать и установить, а надо ли это или нет, решайте сами.
Начну с того, что в инете есть описания этого процесса, так что я не открываю Америку и не изобретаю велосипед. Однако существующие описания мутны и не совсем понятны.
Мне известны два, которые мне помогли (их вы легко найдёте поиском). Но они не конкретны.
Мой вариант не единственно правильный и возможный, но конкретный и надеюсь понятный всем. Итак, поехали.

Плохие контакты лампочек задних фонарей ВАЗ-2107, ВАЗ-2105 — устраняем проблему контактов

Уверен, что  я не один такой, и  у меня как у многих постоянно проблемы с контактами на плате задних фонарей. Перед поездкой проверяю, все лампочки горят, после поездки габариты не горят, стукнешь по фонарю — загорается. Только залезешь проверять контакты как обязательно сломается одно из трех ножек крепления патрона, вот не задача. И это реально бесит. Тоже самое и с заменой лампочки. На что парой уходит много времени на замену лампочки и в последствии ремонт контактов и замены патрона. Все это надоело. Решил в серьез заняться этой проблемой. Не долго думая решил зайти в магазин, присмотреть новые патроны для лампочек. Мне советовали взять патроны он калины/приоры/оки. И мне попались на глаза комплект патронов с проводами и лампочками для калины, именно то что я хотел. Так вот, купил 2 комплекта стоимостью 300р, и 2 комплекта 6 контактных разъемов, т.к. «маму» на контакты которые шли в комплекте с патронами на калину я не нашел.

ДВОРНИКИ НА ФАРЫ

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

• двигатели фароочистителей 2 шт. (левый и правый);
• две переходные планки;
• поводки щёток;
• щётки;
• бачок омывателя с двумя насосами;
• пятиконтактное реле;
• проводка с колодками;
• электроклапан от «восьмёрки»;
• тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Основными элементами для оснащения фар дворниками являются моторчики, поводки, щётки, бачок с насосами, электроклапан, реле и проводка

УСТАНОВКА

Последовательность действий по монтажу фароочистителей такова:

1. Отворачиваем крепёж и снимаем решётку радиатора.

2. Вставляем моторчики в родные пазы.

3. Закрепляем электродвигатели с наружной стороны при помощи гайки на 14. Чтобы вал не закисал, снимаем резиновый колпачок, набиваем под него смазку Литол-24 и ставим на место.

4. Монтируем на вал поводки со щётками.

5. Протягиваем под капот трубки омывателя и ставим на место радиаторную решётку.

6. Вместо штатного бачка омывателя ставим бачок с двумя моторчиками. На один подводится трубка, идущая к лобовому стеклу, к другому подключается трубка от фар через тройник и клапан. Плюс на клапан подаётся от питания насоса.

7. Подключаем провода согласно схеме.

8. Реле устанавливаем на штатное место в монтажном блоке.

Поскольку по описанной выше инструкции омыватель фар работает одновременно с омывателем ветрового стекла, в весенний и осенний периоды жидкость из бачка в дневное время расходуется довольно быстро, что многих автовладельцев не устраивает. Для более рационального использования жидкости на омыватель фар следует установить отдельную кнопку.

Для этого выполняем следующие действия:

1. Извлекаем провода с Ш3 | 2 в салоне и ставим в пустую колодку Ш2 | 8 согласно схеме.

2. Вынимаем провода с Ш7 | 8 в салоне и ставим в пустую колодку Ш8 | 7.

3. В свободный разъём колодки Ш3 | 2 заводим минус через любую кнопку, которую устанавливаем в удобном для водителя месте.

Механизм дворников «семёрки» периодически нуждается в обслуживании, поскольку работа элементов связана с постоянным трением. При возникновении неполадок, определить и устранить их можно своими руками, при этом не понадобятся специальные инструменты и большой опыт в ремонте автомобилей.

Источники

• bumper.guru/klassicheskie-modeli-vaz/stekla/ne-rabotayut-dvorniki-vaz-2107.html
• ladaautos.ru/vaz-2107/gde-naxoditsya-rele-dvornikov-v-avtomobile-vaz-2107.html
• drive2.ru/l/378727/

Распространенные неисправности и методы устранения

Причины, почему не работают дворники на автомобилях, независимо УАЗ это или семерка, в основном одинаковые. Ниже приведены неисправности и методы их устранения.

Дворники не работают в обоих режимах.	В этом случае следует проверить предохранители. Если они перегорели, нужно заменить новыми. Если окислились лишь контакты, нужно несколько раз вытянуть предохранители и поставить на место. Может потребоваться замена трапеции дворников Ваз.
Щетки не работают только в прерывистом режиме.	В этом случае сначала нужно проверить поступление электропитания. Если напряжение есть, то причина поломки в реле.
Неисправен переключатель очистителя	Поменять трехрычажный переключатель
Дворники работают, но при отключении они остаются в произвольном положении. Причина может быть в поломке редуктора, так как в нем находится концевой выключатель.	Необходимо зачистить контакты или подогнуть пластину выключателя. При необходимости следует заменить редуктор.
Не работает электродвиигатель.	В этом случае нужно демонтировать электродвигатетель, проверить состояние обмотки и щеток.
Щетки не движутся при работающем редукторе.	Поломаны зубья шестерни, требуется ее замена. Может быть слабо закреплен кривошип на шестерне, нужно затянуть гайку крепления.

В основном проблема механическая — разбивается трапеция. При ремонте дворников многие меняют штатные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому на них не влияют загрязнение и обледенение.

Безкаркасные щетки для авто

Конструкция очистителя стекла представляет собой сложный механизм, состоящий из большого количества деталей. Отказать может любая из них, что повлечет либо полный отказ работы механизма, либо будет некачественное очищение стекла.
