Двигатель ваз 21114, 1,6 л

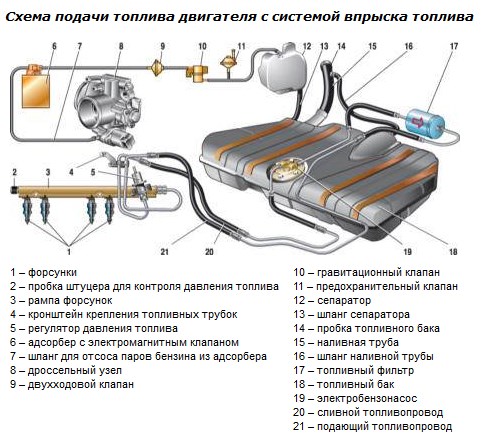

Схема питания двигателя ВАЗ 2110 8 клапанов инжектор

Система питания инжекторного мотора с 8-клапанами (это двигатели 2111 1.5 литра и 21114 1.6 литра) состоит из следующих элементов. Смотрим на изображение далее.

Герметичный бак со встроенным электрическим насосом для топлива, который постоянно обеспечивает необходимое давление в рампе. В рампе расположены форсунки, которые и впрыскивают топливо в двигатель. При этом процессом управляет электроника, которая отправляет импульс на электромагнитный клапан форсунки, он открывается и топливо впрыскивается в камеру сгорания, а за счет механической возвратной пружины, форсунка закрывается, перекрывая подачу топлива. Давление, которое создается в топливной системе инжектора, составляет около 3 атмосфер. Собственно без этого не один инжекторный двигатель не работает, особенно если топливная система не герметична.

Стоит отметить, что в инжекторном двигателе ВАЗ 2110 8 клапанов, кроме прочего имеется ряд датчиков, без которых стабильная работа двигателя не возможна, это датчик концентрации кислорода, датчик массового расхода воздуха, датчик положения дроссельной заслонки. Данные с датчиков в постоянном режиме передаются в блок управления двигателем, который представляет собой вычислительный модуль запрограммированный на определенный режим работы двигателя. Именно этот блок и определяет, когда и сколько топлива необходимо впрыснуть в камеры внутреннего сгорания двигателя. Некоторые умельцы даже перепрограммируют этот блок, делая мотор ВАЗ-2110 более мощным, однако такой агрегат одновременно становится и более прожорливым.

Конструкционные особенности

После многолетних доработок мотор 2111 обладает следующими нюансами конструкции:

• схема двигателя – электронное управление распределенным впрыском;
• блок двигателя – имеет отверстия для фиксации кронштейнов навесного оборудования;
• цилиндры – расточены под размер 82 мм;
• коленвал – с длинным 71 мм ходом поршня, напоминает модель 2108, но противовесы мощнее для уменьшения вибраций;
• поршень – овальная выемка на днище, чтобы не гнул клапаны, плавающая посадка пальца;
• шатун – длина 121 мм, нижняя головка тяжелее;
• распредвал – профиль кулачков изменен, посадочные размеры совпадают с вариантом 2108;
• ГРМ – скопирован с 21083, передача ременная;
• маховик – зубья шире, профиль изменен, диаметр посадки сцепления больше (208 мм), венец шире, чем у 2110 (27,5 мм);
• стартер – шестерня с 11 зубьями;
• ремень – 742 мм в базовом варианте, 1115 мм при наличии ГУР, 1125 мм при комплектации авто кондиционером;
• ЭБУ – GM, Bosch или Январь;
• форсунки – Siemens VAZ 6393 (сопло с 4 отверстиями, цвет желтый) с контроллером Январь 7.2 либо М 7.9.7 или Siemens 6238 (сопла с 2 отверстиями, цвет серый) с контроллерами Январь 5 либо МР 7.0.

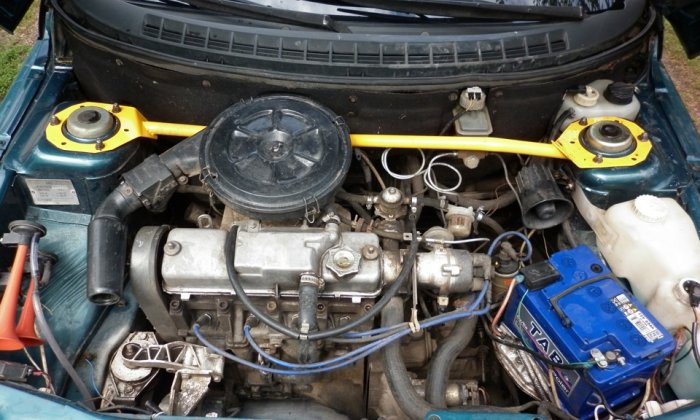

Конструкция мотора

Эксплуатационные характеристики агрегата

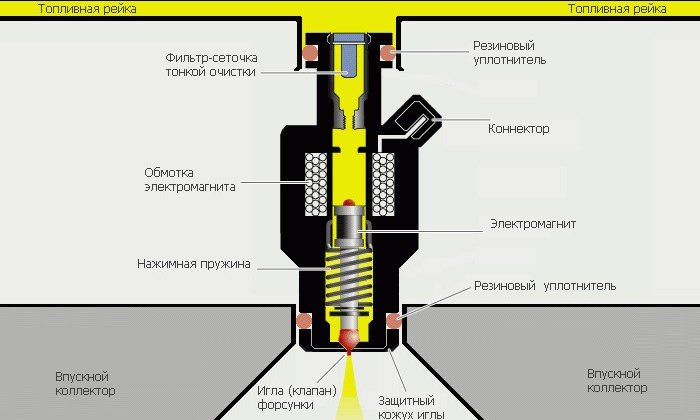

Инжектор — устройство, осуществляющее смешение потоков воздуха и топлива в соотношении 14 к 1. Чем точнее это происходит, тем выше мощность двигателя транспортного средства. Ходовые показатели «железного коня» зависят от соотношения атмосферного давления окружающего воздуха и вакуума. Оптимизировать впрыск топлива помогают датчики, контролирующие параметры двигателя ВАЗ 2112 и 2110.

На впускном коллекторе расположена рампа, где локализована смесь воздуха и топлива. Перекачку из топливного бака производит топливный насос, работающий на электрическом приводе. В идеальном состоянии двигатель ВАЗ 2112 характеризуется герметичностью, обеспечивающей надлежащий уровень давления в системе. Второй важный элемент системы — заслонка дросселя.

При нормальных условиях упомянутый элемент отвечает за количество подаваемого в двигатель ВАЗ 2110 бензина. Система подачи топлива включает в себя:

• бензиновый насос, который приводится в движение ротором двигателя;
• бак;
• фильтр;
• трубки;
• рампу в моторе;
• гибкие патрубки;
• дроссельный узел;
• схему датчиков (расположены между фильтром и дросселем).

Понять, чем именно отличается двигатель ВАЗ 2110 и более поздней модели с инжекторной системой впрыска, можно только при детально осмотре. С конструктивной точки зрения новая и стая формы «сердца» автомобиля не имеют различий. Несовпадения проявляются на уровне небольших деталей. К примеру, двигатель ВАЗ 2112 или 2110 имеет ровно 8 клапанов. Не стоит упускать из поля зрения термостат.

Инжекторный мотор характеризуется наличием большого количества деталей, часто выходящих из строя. Именно во время профилактических осмотров в обязательном порядке проверяется термостат с инжекторной формой впрыска топлива. Если регулярный осмотр мотора не проводится, то повышается вероятность длительного простоя из-за поломки.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

1. Реле электромотора вентилятора;
2. Реле зажигания;
3. Реле электромотора насоса подачи топлива;
4. Предохранитель ЭБУ мотора и модуля зажигания;
5. Предохранитель электронных элементов системы подачи топлива;
6. Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

• Б — белый;
• Ч — черный;
• Ж — желтый;
• О — оранжевый;
• Г — голубой;
• Р — розовый;
• З — зеленый;
• С — серый;
• К — коричневый;
• П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Двигатели в автомобилях Лада Гранта

Двигатель под индексом 11186

Бензиновый двигатель объемом 1,6 литра с 8 клапанами. Мощность силового агрегата – 87 л. с., с крутящим моментом в 140 Нм. Обладает экологическими стандартами Евро-4. Является логическим продолжением развития конструкции двигателя под индексом 11183.

Устанавливается на автомобили Lada Granta и, до недавнего времени, Lada Kalina, которая после объединения с обновленной линейкой «Гранта» была упразднена.

На 2019 год ставится на модели Гранта различных модификаций – от хэтчбеков и седанов до моделей в кузове лифтбек и универсал.

Среди плюсов можно назвать простую конструкцию, надежность и экономичность относительно своих западных конкурентов. Ремонтопригодность также никуда не ушла, однако цены на запчасти, по данным сервисменов, подросли, что дает пищу к размышлению.

Ресурс двигателя без капремонта соответствует порядка 200 тыс. км, но моторы при должном обслуживании нередко выхаживают значительно больше, не требуя капитального ремонта.

Наиболее часто диагностируемыми проблемами мотора являются плавающие обороты, шумность при работе, стуки, поломки помпы (может привести к столкновению поршней с клапанами), поломки катушки зажигания, термостата и выход из строя датчика массового расхода воздуха.

Двигатель под индексом 11194

Ранее на различные модификации Калины ставился 1.4-литровый инжекторный бензиновый двигатель мощностью 89 л. с. Соответствовал экологическим нормам Евро-3 и Евро-4. Однако после объединения двух моделей под одним номенклатурным названием на официальном сайте производителя в разделе «Комплектации и цены» www.lada.ru данный 16-клапанный мотор отсутствует.

Двигатель под индексом 21126

Шестнадцатиклапанный инжекторный бензиновый двигатель объемом 1,6 литра, мощностью 98 л. с., с крутящим моментом в 145 Нм.

Начинал свою карьеру под капотом автомобилей семейства Priora, впоследствии перейдя в модельный ряд Гранта.

Отличительными особенностями можно назвать применение в современной версии силового агрегата более надежных зарубежных комплектующих. Это является как весомым плюсом, так и минусом двигателя. Стоимость обслуживания при ряде поломок будет выше из-за более дорогих запчастей. В частности, переборка шатунно-поршневой группы от Federal Mogul владельцам обойдется дороже ранее применяемых отечественных аналогов.

В прошлом году стало известно, что поршни иностранного поставщика будут доработаны, у них появится проточка под клапаны, что сведет к минимуму проблему погнутых клапанов и пробитых поршней при обрыве ремня ГРМ. Это является безусловным плюсом для данной модели. Отметим также, что улучшенная поршневая будет устанавливаться в 1,6-литровые двигатели целого ряда моделей – от Lada Granta и Largus до Vesta, XRAY.

«На всех а/м LADA с мотором 1.6 LADA, выпущенных после 15.08.2018, конструктивно исключена возможность контакта поршня и клапана», – говорилось в сообщении на сайте лада.онлайн

Тем не менее минусы достаточно стандартны для моторов Лада: плавающие обороты из-за неисправности ДМРВ, перегрев из-за выхода из строя термостата, троение мотора из-за проблем с электроникой и электрикой, а также шумная работа двигателя из-за износа гидрокомпенсаторов.

Пробег при своевременном ТО без вмешательства в мотор – 200 тыс. км.*

*Здесь стоит обратить внимание на то, что пробеги двигателей АвтоВАЗ достаточно условные. Один из самых показательных случаев, получивших известность в СМИ, относится как раз к 1.6-литровому мотору под капотом Lada Vesta

Поломка силового агрегата произошла на 400-й тысяче километров, и то лишь по причине использования некачественного топлива. Подробности читайте на страницах нашего издания: Может ли Лада Веста проехать более 500 тыс. км: отчет

Поэтому мы бы рекомендовали владельцам обслуживать свои автомобили вовремя, заправляться только на проверенных АЗС и использовать исключительно официальные запчасти. Тогда и машина беспроблемно отслужит вам не только положенный срок, но и очень приятно удивит своей надежностью.

Двигатель под индексом 21127

И вновь модернизация, ставшая продолжением ранее рассмотренного агрегата 21126. Главным образом, изменена мощность. Плюс 8 лошадиных сил с итоговыми 106 «лошадями» под капотом. Этого удалось добиться благодаря изменениям впуска, в частности установкой впускного ресивера изменяемой длины. При этом крутящий момент бензинового мотора поднялся на 3 Нм, до 148 единиц.

Для избавления от проблемы плавающих оборотов датчик ДМРВ был заменен на комбинацию датчиков абсолютного давления и температуры воздуха (ДАД+ДТВ).

Стандартные и капитальные ремонтные работы: двигатель ВАЗ-2111 (8 клапанов инжектор)

Стандартные (типовые) ремонтные работы двигателя любого транспортного средства часто нужны не только, когда автомобиль перестает работать. В зависимости от показаний, они могут включать в себя следующие операции:

1. Замену комплектующих элементов:
   • гидротолкателей клапанов;
   • маслоотражательных колпачков клапанов;
   • ремня привода ГРМ;
   • сальника распределительного вала.
2. Разборка:
   • головки блока цилиндра;
   • масляного насоса.
3. Снятие с последующей заменой:
   • датчика лампы, контролирующей давление масла;
   • датчика недостаточного уровня масла;
   • задней опоры силового агрегата;
   • коллекторов – впускного и выпускного;
   • корпуса вспомогательных агрегатов;
   • маслоприемника;
   • опор силового агрегата;
   • поддона картера;
   • распределительного вала;
   • ресивера и коллекторов.
4. Регулировка:
5. Демонтаж ШПГ (шатунно-поршневой группы).

К ремонтным работам специалисты относят и снятие самого двигателя с транспортного средства. Но эта процедура производится уже в тот момент, когда автомобиль нуждается в капитальном ремонте. Под капитальными ремонтными работами, касающимися двигателя ВАЗ-2111, специалисты подразумевают следующие операции:

1. Полная разборка.
2. Диагностика.
3. Непосредственный ремонт.
4. Металлообработка тех элементов, которые в ней нуждаются (например, шлифование коленчатого вала или фрезерование головки блока цилиндров).
5. Замена деталей, что вышли из строя.

• детальное описание конструкций узлов и систем, перечисленных моделей легковых автомобилей;
• охарактеризованы основные неисправности;
• причины поломок и сбоев в функционировании двигателя, мотора;
• способы устранения неисправностей своими руками;
• размещены Приложения со списком необходимых материалов для проведения текущих и капитальных ремонтных работ (например, смазочные материалы, эксплуатационные жидкости), инструментов.

В ней, помимо понятных и доходчивых технологических инструкций, подано 15 электросхем, а также фотографии с комментариями.

Особенности конструкции

Задача, которая ставилась при разработке мотора 21116, заключалась в его форсировке — увеличении мощности по сравнению с версией 21114. Выполнена она была без корректировки схемы силового агрегата. Комплектование деталями осталось прежним, не понадобилось увеличение диаметра цилиндров расточкой, изменение длины хода поршней. Обошлись без изменения масляной магистрали, размещения коренных подшипников. Не затронут поршневой палец, то же и с шатунными шейками.

Среди главных особенностей агрегата — комплектация привода газораспределительного механизма (ГРМ) высоконадежным ремнем компании Гетс, гарантирующим 200 тыс. км пробега, что соответствует заявленному производителем ресурсу мотора. Необходимость этого вызвана установкой в моторе более тонких клапанов и возможности их загиба в случае разрыва ремня ГРМ. Последний способен работать при -40…+40°С.

Увеличению мощности агрегата способствовало снижение веса шатунно-поршневой группы. Она укомплектована:

• кольцами, имеющими высоту 1,2, 1,5, 2,0 мм;
• разработанными специально для двигателя поршнями;
• шатунными элементами от мотора марки 11194.

Остался классическим блок цилиндров с высотой 197,1 мм, для изготовления которого используется высокопрочный чугун, а поверхность цилиндров подвергается плосковершинному хонингованию (платохонигованию). Начало нумерации — от шкива коленчатого вала.

В агрегате 21116 используется головка блока цилиндров от вазовского мотора 11186, которая прошла модернизацию. Коснулось это:

• площадки, которой крепится катколлектор;
• механизма, регулирующего натяжение привода ГРМ;
• металлической прокладки, которая теперь толщиной 0,43 мм;
• камеры сгорания, которая стала выше на 1,2 мм;
• охлаждающих каналов, у которых возросло сечение и улучшился отвод тепла.

У двигателя:

• уменьшилась вибрации, он стал тише работать;
• снизился расход масла до 50 г/1000 км и топлива в смешанном цикле — до 7,2 л/100 км;
• новые: шкивы для коленчатого и распределительного вала;
• натягивающее устройство ГРМ, работающее автоматически;
• впускной модуль, имеющий Н-образную форму, что оптимизировало процедуру впуска и выпуска, привело к улучшению основных характеристиках агрегата — вырос крутящий момент;
• кронштейн крепления впускной системы.

Работа двигателя

Усовершенствования коснулись:

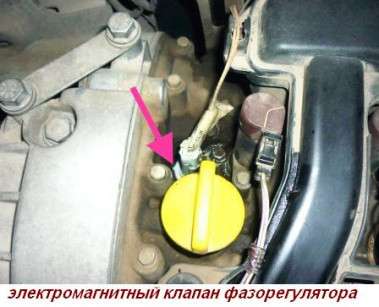

1. Ресивера. На его входе появился электромеханический модуль, связанный с дроссельной заслонкой. Связь его с педалью газа выполнена проводом, а не тросиком. Благодаря этому появилась возможность контроля подачи в цилиндры воздуха, а не только топлива.
2. Поршней:
   • на их днище вместо лунки появилось углубление (мульда), что исключило образование микротрещин в утонченных местах;
3. зоны первых поршневых колец подверглись дополнительному анодированию, что улучшило устойчивость при критических температурах;
4. юбки получили графитовое покрытие, уменьшающее возможность образования задиров.
5. Металлической прокладки. Она теперь 2-слойная, способна выдержать большее давление, увеличила надежность герметичности газового стыка. Снизилось необходимое усилие затяжки, что привело к уменьшению диаметра болтов, которыми стягивается головка с блоком цилиндров. В результате уменьшилась масса, деформация цилиндров.
6. Водяного насоса. Он снабжен более надежными сальниками и подшипниками, имеет увеличенную производительность, приводной шкив под тонкий ремень.
7. Катколлектора. В нем увеличили длину труб, сделали приплюснутой форму, развели потоки, что привело к снижению потерь и сопротивления.

Ремонт узлов силового агрегата

Как показывает практика, ничто не вечно, так само и узлы Вазовских силовых агрегатов. В этой части статьи, рассмотрим, основные неисправности, а также способы устранения и ремонта.

Ремень ГРМ или как не погнуть клапана

Наверное, самый интересующий вопрос большинства автомобилистов — гнёт ли клапана на моторах ВАЗ? Что касается двигателя ВАЗ 11189, то с уверенностью можно сказать, что клапана гнёт при обрыве ремня ГРМ. Конечно, гнуться клапаны могут и по другим причинам, но наиболее распространённой положено считать обрыв ремня газораспределительного механизма.

Ещё один вопрос, которые задают в автосервисах и на форумах автолюбители относительно ГРМ — как предотвратить загиб клапанов? Все очень просто — менять ремень ГРМ и ролики согласно техническим рекомендациям завода изготовителя. Так, в мануалах по обслуживанию двигателя 11189 рекомендованный период замены ремня составляет — 45-50 тыс. км пробега.

Что будет, если загибает клапана? Все очень просто — после загибания клапанного механизма выходят со строя такие важные элементы как направляющая втулка клапана, седло клапана, маслосъёмные колпачки. Впоследствии, может случиться так, что данная проблема отразиться на поршневом механизме. Одним словом, если гнёт клапана, то стоит надеяться на лучшее, а ожидать худшего — то есть капитального ремонта.

Как проводится замена ремня ГРМ и роликов:

1. Сначала, необходимо демонтировать защитный кожух.
2. Затем, фиксируем распределительный вал, но перед этим необходимо выставить метки ГРМ.
3. Откручиваем натяжной ролик, чтобы освободить ремень.
4. Далее, демонтируем непосредственно сам ремень.
5. Меняем натяжной ролик.
6. Устанавливаем обратно ремень ГРМ.

Неисправность водяного насоса

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости в системе двигателя. Это сделано для охлаждения и чтобы мотор не сгорел. Выход такого узла со строя означает, что дальнейшая эксплуатация силового агрегата невозможна, поскольку возникнет перегрев и первое, чего коснётся — это головка блока цилиндров. Чтобы избежать такого, следует регулярно диагностировать деталь и проводить вовремя замену.

В замене помпы нет ничего сложного. Процедура аналогична смене ремня газораспределительного механизма. После демонтажа ремня следует открутить болты крепления водяного насоса и заменить его. При этом следует отметить, что охлаждающую жидкость необходимо слить с системы и после замены долить до нужного уровня.

Диагностика ЭБУ

Одной из самых частых процедур, которые проводят автомобилисты — диагностика неисправностей электронного блока управления двигателем. Эту процедуру, зачастую, выполняют в автосервисе, поскольку не у каждого водителя имеется специальный портативный диагностический ПК.

Особенности блока цилиндров двигателя 2111 (инжектор, 8 клапанов)

Прежде всего, отличить блок цилиндров модели 2111 от блока 21083 можно по дополнительным отверстиям, используемым для крепления кронштейна генератора, а также модуля зажигания и детонационного датчика.

Отверстия под болты для монтажа головки блока имеют размер резьбы М12 х 1,25. Высота блока, если за эту величину брать расстояние от оси коленвала до площадки, на которую устанавливается ГБЦ, составляет – 194,8 см. Исходный диаметр цилиндра равен 82 мм, но ремонтную расточку можно проводить на 0,4 мм или же на 0,8 мм. Предельный износ «зеркала» (поверхности) цилиндра не должен быть больше 0,15 мм.

В двигателе 2111 установлен коленвал мод. 2112-1005015. По своим посадочным местам он идентичен валу 2108, но его противовесы имеют больший размер, и кроме того, они прошли дополнительную заводскую обработку, в результате которой удалось добиться значительного снижения вибрации при вращении, а также повысить его общую надежность.

Технические характеристики

Мотор ВАЗ 2111 устанавливался на автомобили ВАЗ 21083, 21093, , 21102, 2111, 21122, 2113, 2114, .

Преимущества шестнадцатиклапанного двигателя

Мы уже говорили о том, что рассматриваемые в статье ДВС семейства ВАЗ-2110(2112) отличаются большей мощностью, меньшим расходом топлива, а также высокими техническими характеристиками в отличие от “восьмерок”. Пришло время узнать, какие конструктивные особенности делают 16 клапанный двигатель ВАЗ 2112 столь привлекательным выбором для автомобилистов.

• экономия топлива;
• более высокая мощность;
• детонационная стойкость;
• продвинутая система охлаждения;
• простой тюнинг за счет разнесения впускного и выпускного тракта.

Именно разделение между собой впусконого и выпусконого трактов в конструкции двигателей ВАЗ-21120 и 21124 делает возможным осуществить вполне ощутимую экономию топлива. Таким образом, поступление горючего и забор отработанных газов производятся отдельной разнесенной системой клапанов, благодаря чему не происходит нежелательного смешивания топлива и продуктов горения. Очевидно также, что благодаря этому повышается КПД двигателя и его мощность.

Шестнадцатиклапанный двигатель ВАЗ 2110

Не обошли стороной новшества и камеру сгорания, а также строение блока цилиндров. Их конструкция несколько изменена таким образом, что риск детонации топливной смеси сводится к минимуму. Это действительно весомое преимущество, ведь качество бензина в наших АЗС оставляет желать лучшего. Соответственно, подобного рода конструкция ДВС остается как гарантия его долгого срока службы.

Высокой стабильностью также радует работа системы охлаждения подобного рода устройств. Это важнейший фактор, обеспечивающий долгую работу двигателя и надежность в процессе его эксплуатации. Эффективный теплоотвод позволяет ДВС работать в заданном температурном режиме, предупреждая преждевременный износ. Достаточно ли весомые преимущества для вас в пользу 16 клапанов? Но это еще не все.
