Знакомство с электронным блоком управления двигателем: ликбез для новичков

Содержание:

Где расположено ЭБУ?
Программное обеспечение
Ремонт ЭБУ
Что такое ЭБУ, где он расположен?
Где находится?
Признаки выхода из строя электронного блока управления
- Причины и симптомы неисправностей
  - Устранение неполадок
Перепрошивка блока
Как прошить своими руками?
- Оборудование
- Что нужно знать?
Неисправности ЭБУ двигателя
- Частые причины выхода из строя ЭБУ
- Признаки возможных проблем с ЭБУ
Мониторинг ошибок ЭБУ
Неисправности ЭБУ
Что контролирует контроллер?
Популярное на сайте
Диагностика ЭБУ
Как выглядит ЭБУ

Где расположено ЭБУ?

В салоне блок можно обнаружить под панелью. В моделях от АвтоВАЗ он находится около радиатора отопителя. На иномарках бизнес-уровня ЭБУ можно найти под задним сидением. Некоторые производители стараются установить контроллер в багажнике. Расположить ЭБУ под капотом – это не самое лучшее решение.

Ведь там на блок воздействует дождь, снег и другие факторы. Зачастую в подкапотном пространстве устройство это можно отыскать возле аккумулятора или под предохранительным блоком. Найти несложно – даже обыкновенный автовладелец без особых навыков сможет найти его. Нужно просто немного разобрать приборную панель или же найти блок под капотом. Внешне это коробка, от которой отходят два жгута проводов. Но вот осуществлять ремонт ЭБУ самостоятельно без специальных знаний не стоит. Лучше доверить эту работу профессионалам.

Программное обеспечение

Адаптивный свет фар и его особенности: ликбез для автолюбителей

Функциональное ПО является наиболее важным. Ведь именно за счет него читается и анализируется информация с датчиков, а также отправляются команды на исполнительные устройства.

Модули ведут контроль полученных данных на предмет ошибок, если такие удалось обнаружить. ПО старается исправить ошибки, если это возможно. Если исправить ошибку нельзя, то на дисплее бортового компьютера выводится Check Engine и т. п. Не нужно помнить все ошибки ЭБУ. Расшифровка их разная для всех видов автомобилей. Например, на «Ладе Приоре» код Р0353 говорит об обрыве цепи катушки зажигания 3-го цилиндра.

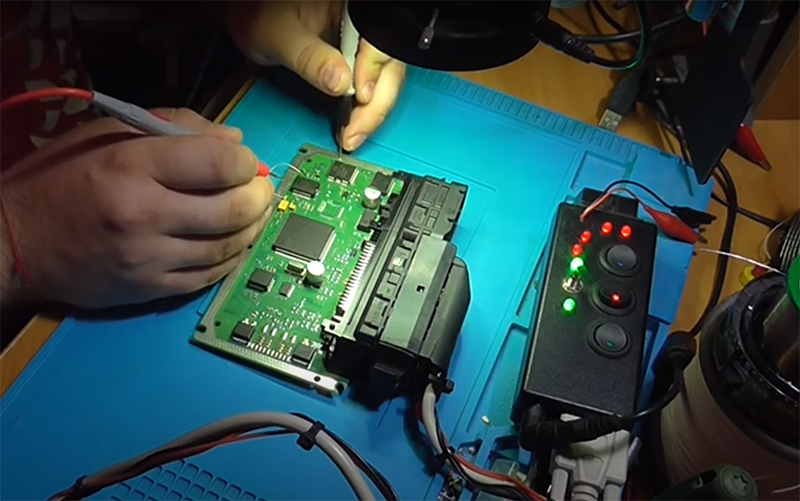

Ремонт ЭБУ

Вождение в городе для новичков: что надо знать в первую очередь

Как указали выше, по одним только симптомам точно установить поломку блока нельзя. Поэтому перед ремонтом обязательно проводится диагностика ЭБУ, других блоков, систем и датчиков, проверка проводки. Когда точно установлено, что причина в ЭБУ и она носит не программный характер, производится ремонт:

Снятие блока, прозвонка контактов.
Вскрытие и внешний осмотр платы для обнаружения физических неисправностей: обрывы, поврежденные детали и т. д.
Замена поврежденных элементов, восстановление пайки, дорожек и др. подобные работы.
Замеры напряжения, диагностика.
Сборка и герметизация.

Если проблема по программной части, разборка блока может и не потребоваться. В некоторых случаях помогает перепрошивка ЭБУ или наоборот откат к заводским настройкам. Но в любом случае точную причину можно обнаружить только после качественной диагностики и проверки осциллографом.

Если у вас возникли подозрения, что ЭБУ сбоит, обращайтесь на диагностику к нашим партнерам. Специалисты установят причину проблем и при необходимости сделают ремонт ЭБУ (как программной, так и аппаратной части). Найти ближайших партнеров АДАКТ можно на карте ниже.

Рекомендуем посмотреть

Цены на чип-тюнинг

Отзывы водителей

Найти специалиста

Что такое ЭБУ, где он расположен?

Образовательная ситуация с дошкольниками «знакомство с дорожным знаком «осторожно, дети!»

Как «подружить» между собой систему АБС, двигатель, адаптивные фары лобового света, охлаждение и множество других функциональных систем автомобиля? Нужен какой-то центральный координатор, в котором будет происходить распределение и синхронизация информационных потоков. Эту функцию и берет на себя ЭБУ, от которого, без преувеличения, зависит работа большинства узлов автомобиля.

ЭБУ — это электронный блок управления, который собирает информацию от датчиков, обрабатывает и подает команды связанным с ним узлам и процессам. Типичный пример – регулировка системы впрыска топлива в зависимости от того, какие данные подает датчик кислорода. Или, например, включение вентилятора системы охлаждения, когда температура антифриза достигает критической точки.

Физически ЭБУ представляет собой печатную плату, упакованную в пластиковый или металлический корпус с разъемами для подключения под CAN шины, а также сервисный разъем, к которому подключается диагностическое оборудование. Примерные размеры платы блока 10х15 см при толщине 7-10 мм.

Размещают контроллер в автомобиле не на виду, но так, чтобы до него было легко добраться. Чаще всего в салоне, за передней панелью, за бардачком или под задним сиденьем. Менее удобный вариант – под капотом (а неудобный он в первую очередь для самого ЭБУ, страдающего от влаги и перепадов температур). Иногда автопроизводители располагают блок управления в багажнике.

Расположение ЭБУ в Chevroelt AVEO в кузове T300
Расположение ЭБУ в Лада Гранта
Расположение ЭБУ в Hyundai Getz

Глобально можно выделить четыре основных функции контроллера.

Сбор данных от датчиков (которые, в свою очередь, предоставляют информацию о текущих процессах в автомобиле).
Обработка поступившей информации.
Управление процессами и узлами, связанными с ЭБУ.
Подача сигнала о текущем состоянии подконтрольных процессов.

Теперь немного подробней о функционале блока управления.

Датчики преобразовывают информацию о физических процессах (температура, частота вращения, концентрация кислорода в выхлопе и т.д.) в электронные импульсы, и отправляют ее в блок управления. Датчиков в современном автомобиле огромное количество, и каждый важен для выполнения общей работы.
ЭБУ обрабатывает полученную информацию.
В зависимости от результатов обработки контроллер подает команды на различные узлы автомобиля, регулируя все подконтрольные процессы.
Также ЭБУ подает сигналы на панель управления. Именно благодаря этому мы можем отслеживать температуру в системе охлаждения, уровень моторного масла и т.д.

Где находится?

Я уже немного затронул про расположение этого блока. НО сейчас хочется немного повторить. Основных расположений всего два:

Салон автомобиля. Это может быть как под панелью, например в наших ВАЗ он располагается в районе радиатора печки. Также под задним сидением, на многих иномарках бизнес – класса находится именно там. Я также где-то читал в интернете, что может быть и в багажнике автомобиля.
Под капотом. НЕ самое лучшее место, потому как грязь, снег, вода и прочие прелести. Обычно располагается рядом с аккумулятором (как у меня), или рядом с блоком предохранителей. Как правило, такие блоки ЭБУ хорошо герметизированы.

Так что найти его не так то и сложно. Даже обычный водитель сможет разобрать часть панели приборов (как правило, она не так сложно снимается), либо заглянуть под капот своего авто. Если увидите коробочку, из которой идут два шлейфа проводов – это и есть ЭБУ. Вот только лезть в него я вам не советую – если ничего не понимаете, лучше довериться профессионалам.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

прикуривание двигателя машины от авто с заведенным силовым агрегатом;
ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
демонтаж зажимов батареи при заведенном двигателе;
активация стартерного устройства с отключенной силовой шиной;
негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
механические повреждения устройства, которые могут произойти в случае аварии;
ошибки, допущенные при перепрошивке девайса;
неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
троение мотора машины;
на электронные устройства и оборудование перестало подаваться питание;
на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

Выявление места повреждения в функционировании модуля.
Повторное измерение параметров сопротивления.
Поиск точки крепления электропроводника.
Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Перепрошивка блока

Прошивка на компьютерном лексиконе означает установку на компьютер, планшет, смартфон или другой девайс операционной системы, необходимой для его работы. Хранится эта программа во внутренней постоянной памяти. Откуда же взялся термин «прошивка»? Первые вычислительные машины представляли собой множество шкафов, занимающих иногда несколько комнат.

Постоянная память объемом всего лишь 1 гигабайт состояла из миллиардов ферритовых колец, в которые продевались по две петельки провода (одна для намагничивания кольца, другая для считывания информации).

Сам процесс продевания проводов и назывался прошивкой. Иными словами, прошивка — это запись на постоянное запоминающее устройство (ПЗУ) какой-то программы. Соответственно, процесс перезаписи называют перепрошивкой. Ее можно произвести двумя способами.

Первый вариант. Стоит обратиться к специалистам по чип-тюнингу, которые обладают необходимыми устройствами-программаторами. В ходе апгрейда мастер может выполнять многочисленные калибровки, общее количество которых доходит до тысячи. При этом не на всех автомобилях, выпущенных до 2008 года, можно перепрограммировать блок без снятия его с машины. На более новых машинах чип-тюнинг можно делать без демонтажа устройства (с подключением программатора к диагностическому разъему).

Второй вариант. Если у вас есть большое желание попробовать свои силы, попытайтесь сделать перепрошивку самостоятельно. Что для этого нужно:

Снятый с автомобиля ЭБУ.
Персональный компьютер (ПК), ноутбук, планшет.
Программное обеспечение — один из редакторов для ЭБУ: Delphi mt 60, Openbox, ChipLoader 1.97.7. В комплекте программы обязательно должен быть USB-ключ. Без него программу установить будет невозможно. Кроме того, желательно, чтобы на продукт была лицензия, действующая от одного года до полутора лет.
Диагностический адаптер K-Line.
Для настройки от угона иногда требуется специальный модуль, подключаемый к устройству.

Как прошить своими руками?

Оборудование

Перед тем, как решите произвести сброс ЭБУ с инициализацией и его прошивку, необходимо ознакомиться с одной из основных составляющих этого процесса. А именно речь идет о редакторе для ЭБУ автомобилей. Редактор – это специальная программа, предназначенная для внесения изменений в настройки компьютера. Если решили произвести этот процесс сами, заранее необходимо подготовить как минимум один редактор.

Сегодня приобрести редактор для корректирования файлов компьютера – не проблема. В продаже можно встретить редакторы от различных брендов и для различных целей.

Среди популярных можно выделить:

Delphi mt60. Вариант mt60 универсальный, поскольку подходит для редактирования большинства устройств, в том числе Микас от 7 до 11 версии. Приобрести mt60 для Микас 11 можно в любом специализированном магазине.
Openbox. После подключения кабеля оборудования к разъему компьютера можно использовать редактор Openbox. Openbox один из распространенных вариантов. Openbox – универсальны редактор, подходит для блоков Январь, Бош и Микас 11. На практике Openbox взаимодействует с Микас 11 и прочими компьютерами, позволяя повысить защиту от угона и улучшить прочие параметры.
Помимо Openbox, перенастроить компьютер Микас 11 от угона после подключения оборудования к разъему через кабель можно с помощью утилиты ЧипЭксплорер. Как и Openbox, эта программа подходит для Микас 11 и других ЭБУ.

Чтобы произвести настройку Микас 11 от угона с помощью Openbox, потребуется специальный модуль, который подключается к устройству через кабель. Разъем кабеля должен соответствовать диагностическому выходу. Процедура настройки Микас 11 или другого компьютера с помощью Openbox осуществляется в соответствии с инструкцией.

Что нужно знать?

Что необходимо знать о перепрошивке компьютера Микас 11 или другого для повышения защиты от угона? Приобретая редактор для Микас 11, необходимо проверять содержимое упаковки. В комплекте должна идти не только программа, которая позволит повысить защиту от угона, но и USB ключ, который выглядит как обычный флеш-накопитель. Если его в комплекте нет, то не сможете использовать программу. Желательно, чтобы на редактор была лицензия – в зависимости от производителя она может быть либо один год, либо полтора.

Специалисты не советуют заниматься этим самому – лучше отдать специалистам, чтобы не попасть на дорогой ремонт.

Неисправности ЭБУ двигателя

Проблемы с блоком обычно принято делить на два типа:

Штатные неисправности.Неисправности такого рода часто возникают из-за замыкания проводки и выхода из строя датчиков. К этому же типу неисправностей можно отнести недоработку с завода. Например, на некоторых отечественных авто распространены случаи заполнения ЭБУ тосолом из-за неудачного расположения блока в автомобиле:
Неудачное расположение ЭБУ на Ладе Калине часто приводило к попаданию в него тосола
Неисправности, вызванные внешним вмешательством.К этому типу относятся неудачные попытки прошить или отремонтировать ЭБУ. Такие неисправности намного серьезней, так как возникают проблемы несвойственные конкретному блоку. Анализ и дефектовка может занять много времени.

Частые причины выхода из строя ЭБУ

Короткое замыкание соленоидов;
Трещины на плате, особенно в местах спайки;
Перегрев блока;
Коррозия от попадания влаги или техжидкостей, длительного воздействия влажности, перепадов температур (актуально не для всех блоков и автомобилей).

В целом даже несложный с виду ремонт ЭБУ может привести к большим проблемам для автовладельцев. Например, при замене обыкновенного транзистора, который вышел из строя, можно случайно или по неопытности установить транзистор не того типа, что приведет к перегреву других элементов платы. Обычно это влечет за собой выход из строя процессора и блока в целом.

Сгоревший транзистор на контроллере Автэл М73

Также мастера, берущиеся за работу по ремонту блоков управления и не имеющие достаточного опыта и умения работы с нежной электроникой, в процессе пайки могут перегреть элементы или неверно их установить.

Признаки возможных проблем с ЭБУ

Слабых мест у блока двигателя достаточно, но также часто бывает, что проблема не в самом ЭБУ. Здесь поможет комплексная диагностика машины и проверка опытным автоэлектриком.

Что может указывать на неисправность блока двигателя:

загорелся Check Engine,
проблемы с зажиганием, пропуски,
двигатель глохнет после запуска, вообще не заводится, троит,
неадекватное поведение при нажатии педали газа,
произвольные включения системы охлаждения мотора.

Более явные симптомы можно определить диагностическим оборудованием: например, если появились нестираемые ошибки, перестали поступать данные от датчиков или связь с блоком вообще отсутствует.

Мониторинг ошибок ЭБУ

В электронном блоке предусмотрена диагностическая система, предоставляющая визуальный отчет автовладельцу. Когда контроллером выявляется отклонение, сбой либо какая-то ошибка, то приборная панель сигнализирует об этом соответствующей световой иконкой. Чаще всего она представлена в желтом или красном цвете. Это может быть пиктограмма с обозначением «сheck-еngine» (загоревшийся чек).

У появившейся ошибки производитель может предусмотреть соответствующий персональный цифровой или буквенный код. Все такие сочетания записаны в памяти электронного блока. Для этого отведено специальное место на плате. Выявить сбои помогает подключенное спецоборудование в виде сканера. Необходимо использовать соответствующий кабель и диагностический разъем.

Происходит считывание зафиксированных параметров отклонений и соответствующая их расшифровка. При этом всю необходимую информацию система отображает на присоединенном мониторе. Изучая полученную информацию, удастся уточнить текущее состояние транспортного средства.

Неисправности ЭБУ

Наиболее частая причина поломки управляющего модуля АКПП:

сильный удар по коробке (трескается плата ЭБУ, процессор или чип памяти);
вибрационные воздействия;
высокая температура;
скачки напряжения в бортовой сети;
коррозия под воздействием влаги.

Неисправность электроники коробки приводят к неправильному переключению передач или ситуации, когда АКПП переходит в аварийный режим, работая только на одной передаче (обычно на третьей). Если есть любые подозрения насчет исправности ЭБУ коробки, следует как можно скорее обратиться в специализированный сервис.

Важно: двигаться на неисправной АКПП категорически не рекомендуется! Это может привести к повреждениям не только ЭБУ, но и механической части коробки. Везти авто в сервис следует на эвакуаторе

Диагностика неисправного ЭБУ коробки проводится специальным оборудованием. Обычно неисправный ЭБУ стараются просто заменить, поскольку если перепаять сгоревшие конденсаторы еще относительно просто, но замена микросхем ЭБУ – операция трудоемкая, при этом подходящий чип еще нужно найти. Поэтому часто лучший вариант – замена ЭБУ, такой шаг полностью решит проблемы с коробкой и вернет ей работоспособность.

Еще один важный момент – чинить ЭБУ коробки (и любое в принципе) должен только знающий специалист. Услуги по ремонту АКПП предлагают многие «гаражные» сервисы, но они не способны гарантировать качество услуги, и после их вмешательства коробка способна «умереть» окончательно.

Что контролирует контроллер?

Можно перечислить несколько основных датчиков, с которых собирается информация. Это температура двигателя, окружающей среды, лямбда-зонд, уровень топлива и холостого хода. Также во многих автомобилях имеются датчики ABS, износа тормозных колодок и прочие сенсоры, отвечающие за безопасность.

Отдельные элементы контролируют скорость движения, положение электронное педали газа. Есть датчик положения коленчатого вала. Также ЭБУ контролирует работу охлаждающей системы, климат-контроля. Блок следит за правильностью работы тормозной системы.

Естественно, это далеко не весь перечень датчиков. Это некий стандартный набор, который встречается на любом более-менее современном авто. Примерно такой набор функций имеет ЭБУ ВАЗ-2170. Мы поговорили о датчиках, но нужно сказать и о исполнительных устройствах.

Это регулятор положения дроссельной заслонки, инжектор, система зажигания. Также ЭБУ управляет фазами распределения, температурой горения смеси и умеет ее поддерживать. Блок анализирует состав выхлопных газов. Он регулирует работу освещения, управляет стеклоподъемниками, всеми подогревами, действием роботизированных и автоматических КПП.

Это лишь минимум того, что умеет среднестатистический ЭБУ. Что это такое, мы уже знаем, поэтому пойдем дальше – будет интересно. На машинах классом повыше имеется куда больше всяких датчиков и устройств.

На самом деле ЭБУ – это небольшой по размерам блок, который удерживает под неусыпным контролем работу всего автомобиля. Каждая система контролируется этим компьютером. Далекие от автомобильного мира люди и начинающие водители думают, что ЭБУ по внешнему виду приставляет собой ноутбук (ведь компьютер же?). Но это совсем не так. Блок управления изготавливается в немного другом форм-факторе.

Диагностика ЭБУ

При появлении подозрений на неисправность ЭБУ диагностика нужна срочно. Но что делать, если нет возможности отправить машину к хорошим мастерам? Как проверить состояние блока управления, и можно ли это сделать самостоятельно?

В принципе ЭБУ можно проверить самостоятельно.

Процесс диагностики

Для другого способа понадобится ноутбук и программа для диагностики (в большинстве случаев подходит KWP-D). Также специальный кабель с коннектором для диагностического разъема на блоке управления с одной стороны, и USB-разъемом – с другой. Если найти такой кабель не удалось, можно попробовать найти адаптер под USB, поддерживающий протокол KWP2000. Получится громоздко, но будет работать. Главное, чтоб было подключение к ноутбуку.

Порядок действий при диагностике в домашних условиях.

Адаптер (кабель) подключить к диагностическому разъему на ЭБУ и ноутбуку.
Запустить программу диагностики.
Включить зажигание, но не запускать двигатель.
После этого начнется тестирование ЭБУ, после которого появится сводная таблица с важными параметрами работы систем автомобиля.

Если действительно есть ошибки в работе двигателя и других узлов, они будут зашифрованы соответствующими кодами, собранными в раздел DTC. Посмотреть, что означает тот или иной код, можно в разделе «Коды», и только после этого анализировать состояние систем автомобиля и решать, как устранять неполадки.

Другие разделы сводной таблицы параметров, которые будут полезны для оценки состояния автомобиля.

UACC – отчет о состоянии аккумуляторной батареи, а именно – о реальном напряжении. Нормальные показатели составляют не менее 11,5 В, если меньше, нужно искать проблему в электросети или в самой АКБ.
THR – отчет о работе дроссельной заслонки. На холостом ходу она должна быть закрыта, то есть датчик должен показывать 0%. Если цифры другие – пора в сервис.
QT – показатель расхода топлива. Норма расхода составляет 0,6-0,9 л/ч. Если больше – нужно искать причину, и в первую очередь проверять свечи зажигания.
LUMS_W – обороты коленвала. На холостом ходу он должен вращаться 600-1200 об/мин, в зависимости от типа двигателя и его разогретости.

Как обычно, всё зависит от обстоятельств. И первый аргумент за то, чтобы научиться проверять блок управления, это финансовый вопрос. Профессиональная диагностика обойдется довольно дорого. К тому же не всегда найдется специалист, действительно разбирающийся в электронике и ПО. Чаще можно встретить мастеров по технической части, которые «плавают» в вопросах электроники, но плату за свои услуги берут на уровне профессионалов. К таким ребятам можно обратиться же пост-фактум, когда становится понятно, где искать проблему.

Второй аргумент за собственную диагностику – возможность неспешно разобраться, что означает тот или иной код ошибки, в чём может быть причина ее появления и как с ней бороться. Можно задавать «гуглу» глупые вопросы, и он не поднимет тебя на смех, а наоборот, поможет найти ответ. Информация в Интернете есть буквально обо всём, и нет необходимости делать умное лицо и молча кивать, когда мастер начинает говорить с тобой на марсианском диалекте, из которого понятны только числительные. И, наконец, умение разбираться в своей машине – это просто интересно.

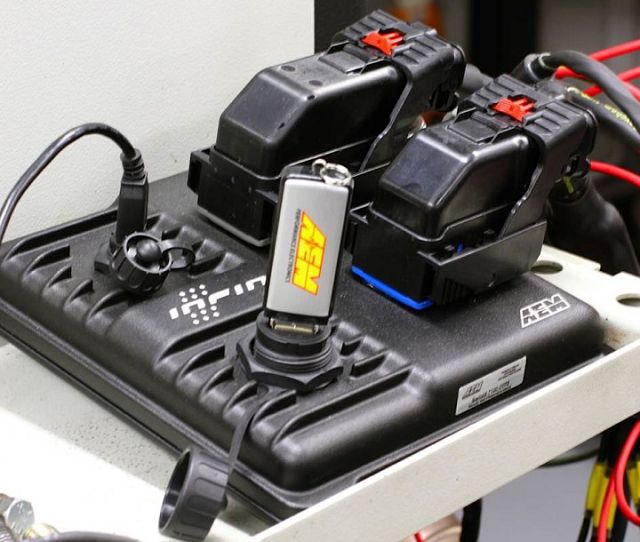

Как выглядит ЭБУ

Многим покажется, что ЭБУ выглядит как мощный компьютер или ноутбук, в который напичкано такое количество информации, что его размеры из-за этого возрастают. На самом деле это не так и он представляет собой очень даже компактное устройство.

Начнем с того, из чего изготавливается данный блок. В природе существует только два материала, применяемые в автомобилестроении – это металл и пластик. На автомобилях отечественного производства применяются именно пластиковые контроллеры, а на многих иномарках в металлическом корпусе. В целом их функция идентична и принципиальной разницы между ними нет.

Внутри корпуса устанавливается электронная плата, которая и представляет собой миниатюрный компьютер, способный выполнять большое количество вычислений за доли секунд. Снаружи корпуса выводятся два разъема:

CAN, который отвечает за подключение к шине, которые приходят с различных датчиков
OBD разъем нужный для подключения маршрутных или диагностических компьютеров.
