Экономайзер принудительного холостого хода (эпхх) карбюратора солекс 2108, 21081, 21083

А что с инжектором?

Здесь все немного проще, так как регулировок проводить не нужно. Причина – за все отвечает умная бортовая система управления. А конкретно за холостой ход – регулятор (РХХ). Кто-то может называть его датчиком холостого хода, но это понятие в корне неверно. Дело в том, что имеется два типа устройств на инжекторных автомобилях – датчики (считывающие) и исполнительные механизмы. Регулятор холостого хода – это шаговый двигатель, он ничего не измеряет, а наоборот, открывает и закрывает подачу воздуха по специальному каналу.

Определить поломку РХХ можно лишь по внешним признакам и то относительно. Дело в том, что на приборной панели не загорится контрольная лампа, если вдруг прикажет долго жить регулятор. Но вот если ощущаются неустойчивые обороты, либо они вовсе пропали, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность РХХ. Стоит заметить, что иногда «Чек» может загораться при неисправном РХХ. Происходит это в том случае, если двигатель детонирует. Датчик детонации дает сигнал о неисправности электронному блоку управления.

Какие карбюраторы устанавливаются на ВАЗ 2107

С момента выпуска «седьмой» модели инженеры АвтоВАЗа не раз меняли карбюраторные установки на авто, чтобы ВАЗ 2107 мог соответствовать требованиям своего времени

Особое внимание уделялось не только мощностным характеристикам, но и показателям расхода топлива, экологичности и простоте в обслуживании

В истории ВАЗ 2107 можно выделить три основных карбюратора:

1. «ДААЗ» (устройство названо по производителю — Димитровградский автоагрегатный завод). Первые карбюраторы для ВАЗ 2107 изготавливались в Димитровграде по лицензии фирмы Weber. Конструкция этих устройств была предельно проста, а потому и удешевляла модель. Карбюраторы «ДААЗ» отличались хорошими показателями скорости, однако потребляли большое количество бензина — не менее 10 литров на 100 км пути.
2. «Озон» — улучшенная версия «ДААЗа». Эта установка отвечала всем требованиям экологичности своего времени, к тому же конструкторам удалось снизить потребление бензина. Для быстроты работы в оснащении второй камеры внутреннего сгорания был встроен пневматический клапан, который и стал проблемой для многих автовладельцев. Стоило клапану немного запылиться, как вторая камера карбюратора переставала функционировать.
3. Самая современная установка Димитровградского завода называется «Солекс». Конструктивно этот карбюратор очень сложен, так как обладает системой обратной подачи топлива. Благодаря этому «Солекс» экономит бензин, даже при высоких оборотах работы двигателя. Однако и эта модификация имеет свои изъяны: карбюратор весьма капризен к качеству потребляемого топлива.

Установка двух карбюраторов

Опытные водители «семёрок» наслышаны о том, что на машину можно установить сразу два карбюратора. Такая операция имеет смысл для придания мотору дополнительной мощности и снижения расхода топлива.

Процедура установки не сложная, однако необходимо разбираться в нюансах конструкции своего авто. Как показала практика, установка двух карбюраторов на ВАЗ 2107 действительно позволяет придать машине ускорение и сделать езду более комфортной. Вопреки расхожему мнению, в паре карбюраторы помогают сократить расход топлива.

Два карбюраторных механизма позволяют облегчить работу мотора и оптимизировать все его характеристики

Разборка и чистка узла

Инструменты для разборки карбюратора понадобятся те же, что и для демонтажа. Процедуру выполняем в следующем порядке:

1. Кладём изделие на чистую поверхность, отворачиваем крепёж верхней крышки и снимаем её.

2. Выкручиваем жиклёры и достаём эмульсионные трубки.

3. Откручиваем распылитель ускорителя и вынимаем его, поддев отвёрткой.

4. Под клапаном находится уплотнитель, демонтируем и его.

5. Пассатижами достаём диффузоры обеих камер.

6. Откручиваем и извлекаем винт ускорителя.

7. Выворачиваем держатель топливного жиклёра переходной системы, после чего вынимаем из него жиклёр.

8. С другой стороны устройства откручиваем корпус топливного жиклёра ХХ и извлекаем сам жиклёр.

9. Откручиваем крепёж крышки ускорителя.

10. Демонтируем крышку, диафрагму с толкателем и пружину.

11. Снимаем возвратную пружину с рычага пневмопривода и фиксатор тяги, после чего выводим её из рычага привода ДЗ.

12. Отворачиваем крепёж пневмопривода и снимаем его.

13. Разъединяем две части узла, для чего откручиваем соответствующее крепление.

14. Снимаем экономайзер и микропереключатель ЭПХХ, после чего выкручиваем регулировочные винты качества и количества смеси.

15. Корпус узла опускаем в подходящую по размерам ёмкость с керосином.

16. Проверяем целостность всех комплектующих и при обнаружении видимых изъянов производим их замену.
17. Жиклёры отмачиваем также в керосине либо ацетоне, продуваем их и посадочные места в карбюраторе компрессором.

Таблица: тарировочные данные жиклёров ДААЗ 2107

Чтобы очистить поплавковую камеру от загрязнений, нужно воспользоваться медицинской грушей. С её помощью собирают остатки топлива и мусора на дне. Использовать ветошь не рекомендуется, поскольку ворсинки могут попасть в жиклёры и засорить их.

Прочистка карбюратора без разборки

Наиболее привычный способ удаления загрязнений внутри изделия предполагает его разборку по частям, что далеко не каждому автолюбителю под силу. Существует и более простой вариант прочистки узла без разборки с использованием специальных аэрозолей. Самыми популярными являются ABRO и Mannol.

Карбюратор можно прочистить не разбирая при помощи специальных средств в баллончиках

Промывка осуществляется следующим образом:

1. На заглушённом и остывшем моторе демонтируем корпус воздушного фильтра и отворачиваем электромагнитный клапан.

2. Надеваем на баллончик трубку, идущую в комплекте, и обрабатываем каналы жиклёров, обе камеры, заслонки и все видимые части карбюратора.

3. После нанесения ждём около 10 мин. В течение этого времени жидкость разъест грязь и отложения.
4. Запускаем мотор, в результате чего удалятся остатки загрязнений.
5. Если работоспособность карбюратора полностью не восстановилась, можно повторить процедуру чистки ещё раз.

Прежде чем приступать к ремонту либо регулировке карбюратора нужно быть уверенным, что проблема именно в нём. Кроме этого, узел необходимо периодически осматривать и чистить от загрязнений, которые образуются как снаружи, так и внутри механизма, в чём помогут пошаговые инструкции.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

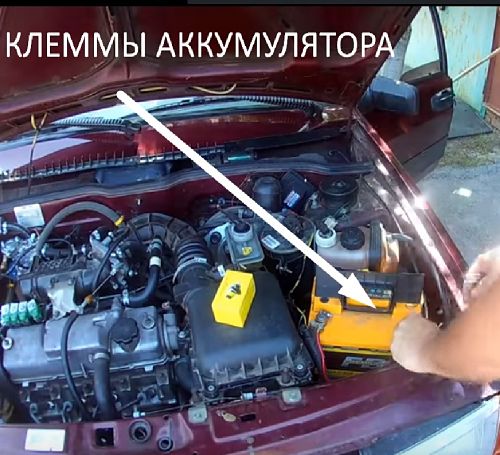

1. Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
2. Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
3. Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном

Проверяя данный блок, особое внимание следует обратить на этот узел

В продаже имеются ремонтные комплекты для карбюраторов «Солекс» которые устанавливались ранее на ВАЗ 2107. Блок принудительного холостого хода, если он не работает, может быть отремонтирован с использованием деталей такого набора. Установка узла на предназначенное ему место должна сопровождаться проверкой герметичности. Последним перед установкой воздушного фильтра подключается эконометр, расположенный на панели управления. Положение стрелки в зеленом секторе означает приемлемый расход топлива.

Вопрос. На моем автомобиле (ВАЗ-21044i 2000г. выпуска (двигатель 1700i, контролер GM 21214-1411010/10 (EFI) )) стоит панель приборов от ВАЗ-2107 в которой есть ЭКОНОМАЙЗЕР. Насколько я знаю, он мгновенно показывает на режим экономичности топлива придвижении (реагируя на педаль газа). На моем автомобиле при заводе двигателя и движении он постоянно находится в красной зоне (стрелка с лева) и реакции на педаль газа ни какой. По мере прогрева двигателя и движении (20мин.) стрелка постепенно опускается в зеленую зону (стрелка в центре), при движении около 1 часа она подходит ближе к краю зеленой зоны. На гарантийной СТО мне сказали что он работать не будет т.к. шланг датчика подключен не на входе ( как на автомобиле ВАЗ-2107), а на выходе тройник возле адсорбера. Должен ли работать экономайзер на моем автомобиле? Если ДА — то как работать. Если он должен работать как на ВАЗ-2107 то подскажите как устранить эту неисправность? Автолюбитель Сидько Константин Васильевич, г.Киев.

Ответ. На самом деле «эконометр». Достаточно бесполезный для вас прибор, измеряющий разрежение во впускной трубе. С уходом карбюратора, работающего от разрежения и появлением маршрутных компьютеров, способных показывать мгновенный и часовой расход в особенности. Эконометр еще в 1984 году признали неинформативным немецкие испытатели карбюраторной восьмерки. Оживить его, раз уж он все равно есть, можно следующим образом: Либо в шланге от упомянутого вами тройника до комбинации, либо в штуцере комбинации есть засорившийся демпфирующий жиклер. Он нужен для того, чтобы стрелка не дергалась от цикличной работы поршней. Продуйте воздухом под небольшим давлением или проткните этот жиклер медной проволокой. В нем может быть мусор, масло, конденсат, топливо. Яковлев Александр Анатольевич. Управление проектирования двигателей, Отдел топливной аппаратуры и токсичности

Владельцам инжекторных семерок этот материал не будет полезен, в отличие от обладателей Жигулей с карбюраторным типом двигателя. Ведь именно карбюраторные модели семерок с завода комплектовались таким устройством, как система ЭПХХ ВАЗ 2107. Если по названию экономайзер трудно даже себе представить что это, то по расшифровке ЭПХХ — экономайзер принудительного холостого хода, становится немного понятнее, о чем идет речь.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

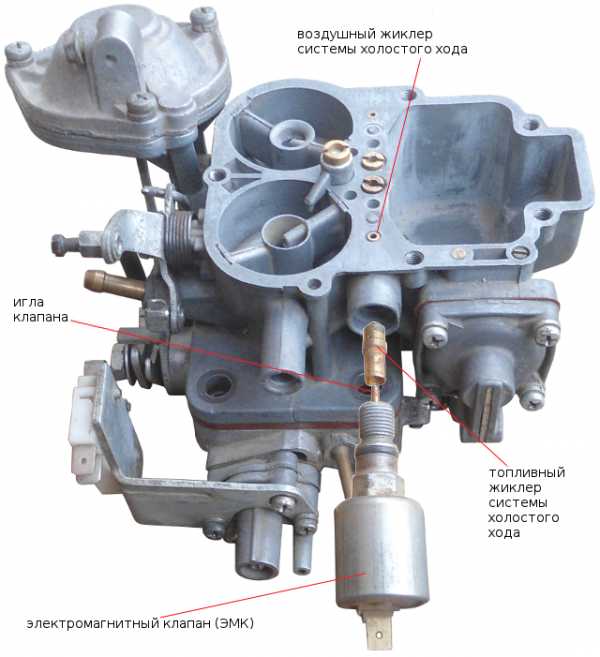

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

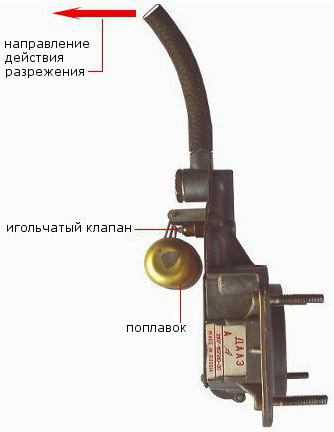

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

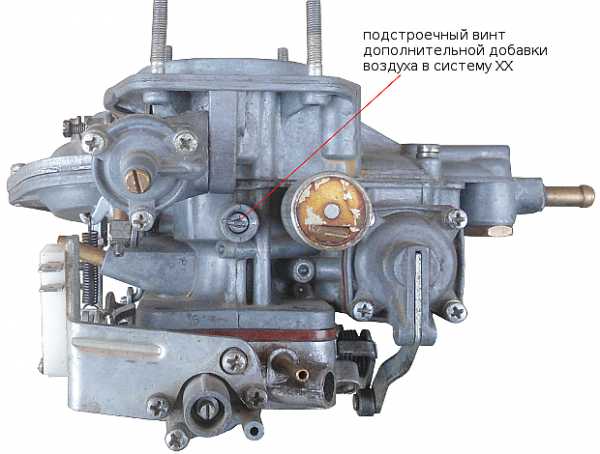

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Работа двигателя до и после регулировки

Профилактические и регулировочные мероприятия необходимо выполнять в определенной последовательности.

Этапы обслуживания карбюратора:

• внешняя очистка устройства;
• визуальный осмотр узла, который может выявить некоторые проблемы;
• демонтаж и очищение сетчатого фильтрующего элемента (его необходимо проводить каждые 60 тыс. пробега).
• чистка воздушных жиклеров;
• при необходимости: настройка ХХ, ПУ и поплавкового узла.

В результате таких несложных мероприятий двигатель будет с легкостью заводиться, не будет перебоев в его работе, у автомобиля улучшатся динамические характеристики, не будет видно никакого темного дыма из выхлопной трубы, расход топлива придет в норму, снизится шумность работы мотора.

Конечно, многие виды работ, связанных с обслуживанием автомобиля, не так просто выполнить в домашних условиях. Однако это не касается системы подготовки и подачи топливо-воздушной смеси.

Зная, как выглядит схема карбюратора, принцип его работы, а также установочные нормативы основных параметров, каждый автовладелец машины, на которой установлен ДААЗ 2017, в состоянии выполнить большую часть работ по регулировке и ремонту устройства самостоятельно. Это позволяет сэкономить материальные ресурсы и время, которое приходится тратить на поездки в сервис.

Как ездить максимально экономично?

На расход топлива влияет не только техническая исправность автомобиля, но и стиль вождения. Частые и резкие разгоны, езда на высоких оборотах приводят к бессмысленному перерасходу топлива. Правильно выбранная передача и спокойный стиль вождения уменьшает расход топлива. Но далеко не всегда езда на низких оборотах приводит к уменьшению расхода топлива. Как же добиться минимального расхода топлива?

В европе развито движение (или спорт?) «гипермайлинг», где увлечённые люди ставят рекорды экономичности, но порой это стремление доходит у них до абсурда, такого как отказ от таких вещей как кондиционер, изготовления каких то немыслимых обвесов для лучшей аэродинамики, уменьшения веса, замена всех ламп на светодиоды для уменьшения нагрузки на генератор и т.д. Мы же пока не будем доходить до таких крайностей.

На карбюраторных ВАЗах на панели приборов был механический экономайзер. Прибор позволяющий оценить нагрузку на двигатель и соответственно мгновенный расход топлива.

Удерживая стрелку в зелёной зоне можно было добиться минимального расхода топлива. Работал прибор от разряжения во впускном коллекторе после дроссельной заслонки. Чем выше нагрузка, тем больше открыта заслонка и ниже разряжение, тем дальше стрелка отклоняется в красную зону.

Многие современные автомобили (к примеру Форд Фокус 2 на первом фото и в видео) имеют подобную опцию, но пользоваться ей неудобно. Показания в цифрах постоянно скачут и когда стоим показывает расход в литрах в час, когда начинаем ехать переключается в литры на 100 км. Мне это не подходит.

На известном форуме гипермайлеров «ecomodder.com» продают устройство «Scan Gaude 2» по сути бортовой компьютер с расширеными функциями для экономичного вождения.

Однако цена его очень высока, набор функций избыточен, размер огромный и опять же показания в цифрах, а это неудобно.

Поэтому и был изготовлен электронный аналог ВАЗовского экономайзера, только здесь мы мерим не разряжение во впуске, а длительность открытия форсунок за определённое время. И отображается непосредственно количество влитого в двигатель топлива за определённое время, отображается это количество в виде прогресс бара. Смысл тот же, пытаемся уменьшить количество влитого топлива меняя свой стиль вождения, чем и добиваемся уменьшения расхода топлива.

В видео работа электронного экономайзера на автомобиле Форд Фокус 2, двигатель 1,6, механика. Для примера, чтобы продемонстрировать почему езда на низких оборотах не всегда экономична я полностью нажал на газ на высокой передаче (0:56) , как видим количество топлива резко выросло, но при этом ускорения практически не последовало, это неправильно выбранная передача, такая езда приводит к перегрузке двигателя и увеличению расхода топлива.

В ближайших планах проверить какой минимальный расход можно получить при обычном ( не по пенсионерски, но и не как на гоночном треке) движении по трассе.

Вот успехи Английских гипермайлеров в 2020 году — » Ford Fiesta, с удостоенным наград «Двигатель года» бензиновым двигателем EcoBoost (1 л, 123 л.с.) под управлением бывших пилотов заводской раллийной команды Ford Энди Доусона (Andy Dawson) и Эндрю Мэрриота (Andrew Marriott), продемонстрировала средний расход на уровне 2,9 л на 100 км и победила в зачете автомобилей с бензиновыми двигателями. Экипажу удалось на 14% улучшить прежний рекорд и на 33% превзойти официальные данные расхода топлива».

особенности нашего экономайзера:

• маленький размер 4 х 1.5 см
• не требует настройки
• простое подключение
• подходит на инжекторные автомобили

Экономайзер имеет три провода для подключения, белый или зелёный цвета дисплея, разные варианты начальной заставки. Цена 1000 . Доставка почтой России первым классом 200р.

По вопросам относительно экономайзера обращаться по т. +7 960 949 4825 можно писать в вацап.

Регулировка оборотов ХХ Озон 2105, 2107

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Если обороты холостого хода отрегулированы неверно двигатель может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)— отвертка шлицевая (3 мм) При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95). — На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения.Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.Примечания и дополнения Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

— Регулировка пускового устройства карбюраторов 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюраторов 2105, 2107 Озон

— Регулировка привода дроссельной заслонки первой камеры карбюраторов 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон
