Проблемы с электростеклоподъемниками

Качество сборки Дэу Нексия, к сожалению, очень зависит от того, на каком заводе собирался автомобиль. Чаще всего проблемы со стеклоподъемниками возникают на Дэу российской сборки, причем комплектующие, судя по всему, поступают и в Узбекистан и в Польшу абсолютно одинаковые. Тем не менее, при возникновении проблем со стеклоподъемниками необходимо убедиться в том, что проблема именно в электрической части. Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления. Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти.

Рециркуляция

Система отопления Daewoo Nexia подразумевает наличие функции рециркуляции воздуха. Это режим, который подразумевает использование воздуха из салона, а не с улицы. Это актуально в тех случаях, когда автомобиль проезжает зону сильной задымленности или загазованности

Важно при этом закрыть все окна, иначе смысла в переключении не будет

При этом водитель и пассажиры могут почувствовать головную боль, если такой режим включен дольше 15 минут. Это обусловлено тем, что кислород в автомобиль не поступает, а концентрация углекислого газа превышает норму. Поэтому рециркуляция используется только в крайних случаях, когда снаружи, например, сильная задымленность и приходится предпринимать действия, чтобы вредные химические соединения не попали в автомобиль. Как только машина преодолела опасную зону, режим  отключают.

Опытные водители знают о том факте, что при низкой температуре на улице, использование рециркуляции приведет к быстрому запотеванию и последующему замерзанию стекол. Такой процесс может привести к аварийной ситуации на дороге, особенно если автомобиль движется быстро. Поэтому в сильные морозы лучше отказаться от использования режима, даже если это необходимо из-за задымления.

Видео: Блок климата Daewoo Nexia — что там ломается!

https://youtube.com/watch?v=XBDX1kR19iQ

Отдельно стоит отметить, что на автомобилях, которые выше классом Дэу Нексии, рециркуляция используется автоматически во время мойки лобового стекла. Омывающая жидкость не всегда имеет приятный запах, а ее испарение происходит в непосредственной близости от воздухозаборника. Поэтому реализована система, которая включает забор воздуха из салона.

В заключении стоит сказать, что устройство печки не представляет собой чего-то сложного. Блок управления климатом  понятен для водителей, даже если за рулем транспортного средства новичок.

Если нет искры при пуске двигателя.

Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».

Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе  трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.

Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.

24/12/2016

Daewoo Nexia до 2008. Руководство по обслуживанию и ремонту

Эксплуатация любого автомобиля Daewoo Nexia невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Daewoo Nexia содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Читать дальше: Как поменять магнитолу хендай солярис

Руководство по ремонту Daewoo Nexia разделено на главы: Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля); Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения); Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге); Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания); Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Daewoo Nexia); Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Daewoo Nexia).

Любая из процедур ремонта Daewoo Nexia приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Daewoo Nexia высококвалифицированными автомеханиками.

Книга «Daewoo Nexia до 2008. Руководство по обслуживанию и ремонту» необходима, чтобы диагностика и ремонт Daewoo Nexia могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Бесплатно скачать руководство по ремонту Daewoo Nexia Вы можете в формате pdf. Его достаточно закачать в свой телефон либо планшет и в любой ситуации на дороге Вы сможете им воспользоваться.

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Для удобства использования предохранители имеют корпуса разного цвета. 10-амперные предохранители с красным корпусом, 20-амперные желтые, 30-амперные предохранители имеют зеленый цвет корпуса. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Кондиционер Дэу Нексия

Часть автомобилей Нексия оборудовалась кондиционером. Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом. При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.

Поскольку работа кондиционера связана с системой отопления и обдува, то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха. Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

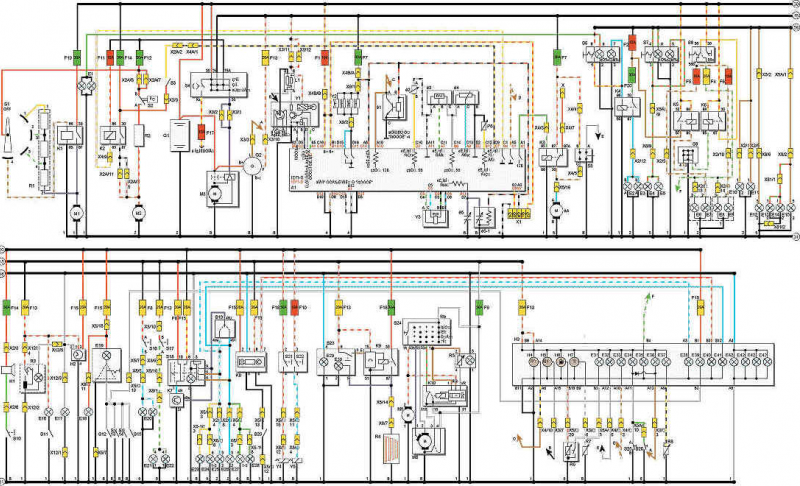

Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Кондиционер Дэу Нексия

Часть автомобилей Нексия оборудовалась кондиционером. Он входил в самые дорогие комплектации и работал довольно уверенно при правильном обслуживании и эксплуатации. Основными причинами выхода кондиционера из строя, которые касаются электрооборудования, ставали отказы электромеханической муфты привода компрессора и поломки системы управления климатом. При довольно надежной конструкции самого кондиционера, встречались досадные ошибки при сборке комплектующих, что приводило иногда к преждевременному износу компрессора и испарителя.

Поскольку работа кондиционера связана с системой отопления и обдува, то она не могла не реагировать на частые выходы из строя мотора привода циркуляции воздуха. Сам двигатель ремонту не подлежит, но перед тем, как с ним попрощаться, стоит проверить цепь вплоть до предохранителей. Если напряжение на контуре после предохранителя есть, вполне возможно, что виноваты контакты в колодке питания двигателя.

Схемы Daewoo Nexia N100

Цветные электросхемы на русском языке, от автомобиля Дэу Нексия. Все схемы разделены по модулям, для увеличения достаточно кликнуть на изображении. Представленны схемы таких узлов автомобиля, как генераторной установки и системы пуска двигателя, система управления двигателем, топливные форсунки, питание, датчики и другие элементы. Чтоб скачать схемы Daewoo Nexia на компьютер — сохраните нужную картинку и откройте в программе для просмотра изображений. Вторая часть сборника схем Nexia находится тут.

Электросхема замка зажигания, стартера, генератора Дэу Нексия

G1 Аккумуляторная батарея

S1 Замок зажигания

82 Выключатель «Стоянка/нейтраль»

Схема системы зажигания Daewoo Nexia

11 Катушка зажигания

Y1 Блок зажигания

Y2 Распределитель зажигания

Топливные форсунки, питание автомобиля

Y3 Топливные форсунки

Датчики температуры, давления, скорости, заслонки — схемы электрооборудования

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

ХЗ Разъем переключателя октан-корректора

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Электропроводка датчика концентрации кислорода (ДКК)

Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH)

Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы системы диагностики, блокировки гидротрансформатора, топлива

МЗ Электродвигатель топливного насоса

S2 Выключатель «Стоянка/нейтраль»

S4 Реле давления масла

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Электросхема управления трансмиссией, противоугонное устройство, подушка безопасности

К18 БЛОК УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

К19 БЛОК УПРАВЛЕНИЯ ПРОТИВОУГОННОГО УСТРОЙСТВА

К20 БЛОК УПРАВЛЕНИЯ ПОДУШКИ БЕЗОПАСНОСТИ

Р1 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

R9 КОНТАКТНАЯ КАТУШКА

Датчики температуры, давления, скорости, заслонки, клапан ХХ

М2 Клапан холостого хода (КХХ)

Р1 Датчик скорости автомобиля (ДСА)

Р2 Датчик температуры охлаждающей жидкости (ДТЖ)

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД)

Р4 Датчик положения дроссельной заслонки (ДДЗ)

Р5 Датчик концентрации кислорода (неэтилированный бензин)

Р5-1 Датчик концентрации кислорода (этилированный бензин)

Р5-2 СО-потенциомер (1,5-литровые двигатели с МСВТ)

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Схемы систем диагностики, блокировки гидротрансформатора, топлива

К2 Реле топливного насоса

МЗ Электродвигатель топливного насоса

52 Выключатель «Стоянка/нейтраль»

53 Выключатель стоп-сигнала

S4 Реле давления масла

Х1 Разъем бортовой системы диагностики

Х2 Тестовый разъем топливного насоса

Y4 Электромагнитный клапан блокировки гидротрансформатора

Противотуманные передние фары и задние фонари Дэу Нексиа

Е5 Противотуманная передняя фара (левая)

Е6 Противотуманная передняя фара (правая)

Е7 Противотуманный задний фонарь (левый)

Е8 Противотуманный задний фонарь (правый)

К5 Реле противотуманных фар

57 Выключатель противотуманных передний фар

58 Выключатель противотуманных задних фонарей

Электросхема приборов освещения автомобиля Дэу Нексиа

Е1 Лампа дальнего света (левая фара)

Е2 Лампа ближнего света (левая фара)

ЕЗ Лампа дальнего света (правая фара)

Е4 Лампа ближнего света (правая фара)

КЗ Реле включения освещения

К4 Реле включения фар

М4 Электродвигатель регулятора левой фары

М5 Электродвигатель регулятора правой фары

R2 Блок управления регулятора фар (направление светового пучка)

S5 Правый выключатель

S6 Переключатель света фар.

Схема электрооборудования Дэу Нексия

Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.

Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.

Блок предохранителей Нексия

Как и во всех европейских автомобилях тех времен, в Нексии реализован блок предохранителей с предохранителями вилочного типа. Это гораздо удобнее, чем старые патронные элементы. Каждый предохранитель отвечает за определенный участок цепи. В случае перегрузки или короткого замыкания, предохранитель не позволяет причинить вред электрооборудованию, находящемуся в цепи после него. Основное правило, которым нельзя пренебрегать, заключается в том, любое использование перемычек, коротящих контакты наглухо, жучков, недопустимо. Как недопустимо и применение предохранителей, не соответствующих номиналу. Если предохранитель будет иметь сопротивление ниже номинального, он перегорит, а если значительно выше, то перегорит оборудование, которое он должен был защищать.

Для удобства использования предохранители имеют корпуса разного цвета. 10-амперные предохранители с красным корпусом, 20-амперные желтые, 30-амперные предохранители имеют зеленый цвет корпуса. Плата предохранителей расположена в одном корпусе с блоком реле, а весь монтажный блок находится с водительской стороны под панелью приборов.

Перечень предохранителей нексии — Daewoo Nexia FAQ

	Ток, А	Защищаемые цепи
F1	ECM	10	Электронный блок управления двигателем (ЭБУ)
F2	ILLUMINATION	10	Габаритное освещение
F3	ECM2	—	РЕЗЕРВ
F4	HEAD LAMP H/BEAM	20	Дальний свет фар
F5	HEAD LAMP LH L/BEAM	10	Ближний свет фар и электрокорректор (левая фара)
F6	HEAD LAMP RH L/BEAM	10	Ближний свет фар и электрокорректор (правая фара)
F7	FUEL PUMP	30	Топливный насос, форсунки
F8	HAZARD LIGHT	20	Указатели поворота (аварийная сигнализация), сигналы торможения
F9	WIPER	30	Стеклоочиститель и стеклоомыватель
F10	FUEL DOOR	10	Электропривод крышки заливной горловины бензобака
F11	AIRCON	10	Реле компрессора системы кондиционирования
F12	BLOWER MOTOR (LOW)	30	Электровентилятор системы охлаждения (низкая скорость)
F13	CLUSTER, CIGAR, CRIME	20	Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла (управляющий сигнал на реле)
F14	HORN, BLOWER MOTOR (HIGH)	30	Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15	ROOM LAMP, ANT	20	Плафоны освещения салона и багажного отделения, электропривод антенны
F16	POWER WINDOW	30	Электростеклоподъемники
F17	AUDIO (IGN)	10	Автомагнитола (питание от замка зажигания)
F18	AUDIO (BATT), AUTO TRUNK, DOOR LOCK	30	Автомагнитола (питание от АКБ), обогрев заднего стекла, центральный замок, привод открывания багажника
F19	30	Электровентилятор климатической установки (печки)
F20	30	Противотуманные фары (ПТФ)

Система зажигания

Бесконтактная система зажигания Дэу Нексия работает стабильно и никаких откровенных претензий к ней нет. В том случае, если вовремя проводить обслуживание и проверку всех элементов на механическую целостность. В первую очередь, это касается высоконагруженных устройств:

• распределителя зажигания;
• катушки;
• высоковольтной цепи;
• электронного блока управления.

С 2008 года на автомобиль устанавливался ЭБУ без обратной связи, поэтому его работа стала стабильнее. Кроме всех остальных корректирующих функций, ЭБУ также управляет работой системы зажигания. Блок управления корректирует работу системы на основании таких данных:

• частоты вращения коленчатого вала;
• угла открытия дроссельной заслонки;
• данных с датчика кислорода каталитического нейтрализатора;
• температуры и давления поступаемого воздуха.

Система зажигания должна оперативно отреагировать на сигналы ЭБУ и внести коррективы в угол опережения. При любых нештатных показаниях система информирует водителя о необходимости обслуживания или ремонта.

Таким образом, любые неисправности электрооборудования Дэу Нексия могут быть локализованы, и в этом поможет схема, размещенная на страничке. Контролируйте бортовой вольтаж, и удачных вам дорог!

стартер не крутит и не щелкает, причины

Отказ двигателя в запуске — самая неприятная ситуация. Особенно, когда нет времени и впереди куча дел. Для Дэу Нексии, к сожалению, отказ стартера стал хронической болезнью. Радует лишь то, что любую неисправность в нашем автомобиле можно устранить своими руками и достаточно быстро. Если знать, где искать причины.

Не крутит стартер на Нексии. Ищем причины вместе

При повороте ключа в замке зажигания в стартовое положение мы не слышим никакой реакции от стартера — довольно распространённая поломка для Нексии. Причём, в 80% случаев виноват совсем не стартер, но обо всем по порядку. В первую очередь проверяем стартер на работоспособность. Для этого берём мощную короткую отвёртку и начинаем диагностику.

1. Включаем зажигание, КПП устанавливаем на нейтральную передачу и затягиваем ручник.
2. Открываем капот и ищем стартер.

   Находим стартер.

   Очищаем клеммы от грязи.

3. Видим три клеммы — одна сверху и две большие снизу. Верхняя клемма отвечает за работу втягивающего реле, которое и запускает электродвигатель стартера.
4. Чтобы проверить втягивающее реле, замыкаем верхнюю и плюсовую (большую, дальнюю от корпуса стартера) клемму, красные стрелки на фото. Реле должно сработать, шестерня вступить в зацепление с маховиком, а силовой контакт запустить электродвигатель. То есть, если при включённом зажигании замкнуть эти две клеммы, стартер должен запустить двигатель. Если втягивающее реле не срабатывает, стартеру нужен ремонт.

   Проверяем втягивающее реле.

5. Если этого не произошло, замыкаем две нижние клеммы, зелёные стрелки на фото. Должен запуститься электродвигатель стартера без зацепления с венцом маховика. Если электродвигатель молчит, значит имеем дело с замыканием обмоток или другими неисправностями ротора или статора мотора.

   Проверяем электродвигатель стартера.

Если же оба теста пройдены и стартер в принципе работает, причину ищем по цепи до него.

Контактная группа — причина отказа стартера

Но, пожалуй, самая распространённая причина отказа стартера — выход из строя контактной группы.

Если стартер сам по себе работает, как показал первый тест, то с огромной долей вероятности можно грешить именно на контактную группу замка зажигания. Дело в том, что при проектировании электросхемы инженеры не учли высокой нагрузки на контакты замка зажигания. Во время запуска двигателя напряжение от АКБ подаётся напрямую на контактную группу и при включении стартера через контакты проходит большой ток, они греются и со временем выгорают.

Как не допустить поломки контактной группы

Конечно, можно просто заменить контактную группу на Нексии, однако нет гарантии, что история с выгоранием контактов не повторится. Чтобы избежать возникновения проблемы в дальнейшем, необходимо разгрузить контакты 15 и 30 контактной группы. Для этого необходима установка разгрузочного реле между этими контактами. Подойдёт обычное реле стартера от ВАЗ 2108, включённое по схеме между контактами 15 и 30.

Новая контактная группа.

Реле стартера – на 30 А (ВАЗ-2108) или на 50 А (ВАЗ-2110).

Контактный клеммы.

Разбираемся в схеме подключения: можно разгрузить не только цепь зажигания (контакты 30 и 15), но и цепь стартера (контакты 30 и 50).

Подсоединяем провода к клеммной колодке.

Добираемся до замка зажигания, сняв кожухи рулевой колонки.

Собираем электрическую схему.

Проверяем АКБ

Ещё одна причина нерабочего стартера — разряженный аккумулятор или окисленные контакты на его клеммах.

Проверяем состояние аккумулятора, контактных клемм и проводов.

При возникновении ситуации, когда стартер не крутит, проверяем напряжение на клеммах АКБ и при необходимости заряжаем её. Кроме этого, полезно проверить плотность контакта на плюсовом выводе самого стартера. Клеммы АКБ зачищают и смазывают токопроводящей смазкой, контакт плюсового провода зачищают и плотно закручивают. Таким образом можно избежать проблем с запуском двигателя в дальнейшем. Всем мгновенных запусков и солнечных дорог!

carfrance.ru

Органы управления

Работа противотуманок активируется с помощью кнопки включения.

А поскольку фары — достаточно мощные потребители тока, то работа всей схемы построена на реле:

1. нажатие на кнопку активирует первичную обмотку реле;
2. магнитное поле замыкает второй контур контактов;
3. ток подается на лампы накаливания ПТФ от аккумулятора или генератора;
4. повторное нажатие на кнопку разрывает подачу тока на обмотку и контакты размыкаются.

Обратите внимание! Благодаря реле контакты кнопки не подгорают, поскольку работают отдельно от самих ПТФ. И при этом, цена решения достаточно мала

Принцип работы реле противотуманных фар

Для безопасности и защиты компоненты управления ПТФ (реле и кнопка) устанавливаются в салоне автомобиля:

1. реле включения под панелью приборов;
2. кнопка управления – на панели приборов.

Берем вторые концы проводки, которую мы протянули в салон и подсоединяем к ней реле. На фотографии внизу видно, что удобнее всего проводить эту операцию через штатное место воздуховода в передней панели.

• красный провод подключаем к выводу «30»;
• синий — к выводу «86»;
• провод с предохранителя – на вывод «87».

Процесс подключения реле и кнопки управления в салоне автомобиля

Остается только установить кнопку на место и спрятать под торпедой жгут проводов. Все, работы по установке ПТФ закончены.

Возможные неисправности проводки

Какие неисправности могут произойти в работе электросхемы:

1. Обрыв проводки. Такая проблема может привести к утечке тока, подробнее о ее диагностике мы уже рассказали. Для предотвращения обрыва проводки при укладке новых проводов их нужно дополнительно изолировать.
2. Короткое замыкание. Одна из менее распространенных проблем, диагностируется с помощью того же тестера.
3. Перепады напряжения — оно может быть как низким, так и высоким. Такие неисправности обычно связаны с некорректной работой АКБ или генератора, реже — дополнительных устройств.
4. Окисление контактов или их подгорание. Окисляются контакты обычно в результате длительной эксплуатации или при работе оборудования в условиях влажности. Окисление может произойти ан соединительных штекерах — такая проблема решается путем их зачистки с помощью наждачки или железной щетки. Если речь идет о подгорании, то оно, скорей всего, вызвано скачками напряжения в сети. Поэтому сначала нужно решить проблему с перенапряжением, а потом менять подгоревшие контакты.

 Загрузка …

Назначение реле Daewoo Nexia

Предназначены для включения силовых приборов повышенной производительности. Если использовать обычный выключатель – он быстро сгорит.Служат своеобразным выключателем.

Реле габаритов

В моделях машин 2003 и других годов производства, габаритные огни питаются через блок К3. Это обычный элемент, заменяемый за 15 минут.

Реле фар

Оптические элементы машины обладают сложной структурой. Здесь разгрузочное реле противотуманок К4 для передней и задней части. Отдельно выведены выключатели К5, одновременно служащие для активации габаритов. Система нужна, чтобы уберечь основную релюшку от расплавления. Когда работает только один элемент без разгрузки, он сильно греется.

В отличие от ПТФ, головная оптика менее требовательна. Особенно, когда пользователь монтирует диодные лампы. Для ее работы достаточно одного элемента К6.

Реле бензонасоса

К3 отвечает за топливный насос, независимо от того 16 или 8 клапанов стоит на двигателе. Расположение элемента можно посмотреть на фото.

Где находится реле стартера

В обычном виде не существует, его роль выполняет втягивающее. Расположение детали стандартное для всех машин. Оно крепится на 2 болта к корпусу пускового мотора.

Реле указателей поворота

К2 также включает только одну схему. В стандартной цепи машины деталь расположена в основном блоке и имеет типичную конструкцию. Цена устройства не превышает 50 рублей и заменить его можно самостоятельно. Каталожный номер продукта зависит от производителя и точной модификации.

Аварийная сигнализация

Реле К2 также отвечает и за аварийку так как установка не работает одновременно с поворотами – это возможно. В дополнение производитель нагрузил систему питанием звукового сигнала.

В результате такая многозадачность приводит к частым отказам и необходимости установки дополнительного устройства.

Компрессор кондиционера

Система активации муфты проходит через элемент К8 блока. В машинах, где подобного устройства нет, узел является запасным и не подключен.

Вентилятор охлаждения

Система принудительного охлаждения радиатора подразумевает два режима работы. Элемент К1 отвечает за работу устройства на второй скорости. После включения высокой частоты вращения устройство обдувается максимально интенсивно.

За низкие обороты кулера отвечает элемент К7. Он первым вступает в работу и гораздо чаще выходит из строя.

Сложная конструкция предохранителей обусловлена повышенным энергопотреблением и нагрузкой.

Реле стеклоподъемников

Отдельные модификации Нексии оборудованы электрическими подъемниками боковых стекол. В 2009 году производитель стал монтировать блоки по умолчанию. Изготовитель не учитывает, что фабричные клавиши не могут долго служить в режиме повышенной нагрузки.

Для повышения долговечности отдельные владельцы монтируют в схему системы включения через специальное реле.

Зажигание

За стабильную работу системы отвечает реле К13. Главное в работе устройства то, что снимается нагрузка с магистралей управления и проводка не греется.

Давление масла

На Нексии всех годов выпуска указанное реле монтируется на специальной перемычке блока цилиндров. Деталь устанавливается параллельно с РТН и осуществляет дубляж управления питанием бензонасоса после повышения давления более 2,8 мПа.

Если узел вышел из строя его меняют целиком.

Регулятор напряжения генератора

Устройство предназначено для стабилизации выходящего напряжения от генераторной установки. При разных скоростях вращения двигателя, показатели скачут, что может повредить проводку и оборудование машины.

Регулятор установлен возле генератора и через него проходит силовая магистраль.

Центральный замок

В машине узел расположен возле ЦЗ в нише левой передней двери. Его замена осуществляется после снятия карты и всех накладок.

Реле печки Нексия: где находится

За питание первых трех режимов работы отопителя отвечает К9. На самой высокой скорости работа вентилятора защищена элементом К12. Подобная конструкция помогает разгрузить регулятор и проводку.

Зарядка

На моделях 2010 года и более ранних, реле регулятора расположено на корпусе устройства. Проверить его работоспособность можно мультиметом. Если во время работы мотора напряжение в сети превышает отметку 16v – устройство неисправно.

Зуммер-реле

Деталь расположена на обратной стороне монтажного блока и отвечает за подачу сигнала, когда водитель вышел из машины и забыл выключить освещение.Заменить узел достаточно просто – следует просто вынуть его из паза и установить новый элемент на прежнее место.

Схема двигателя

Элементы электронной системы управления двигателем F16D3:

Эта память энергозависима, т.е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от ЭБУ колодки жгута проводов) ее содержимое стирается. ППЗУ хранит программу управления двигателем, которая содержит оследовательность рабочих команд (алгоритмов) и калибровочных данных — настроек. ППЗУ энергонезависимо, т.е. содержимое памяти не изменяется при отключении питания.

ЭБУ получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушка зажигания, регулятор холостого хода, нагревательный элемент датчика концентрации кислорода, клапан продувки адсорбера, клапан рециркуляции отработавших газов, клапан системы изменения длины впускного тракта (на двигателе F16D3), муфта компрессора кондиционера, вентилятор системы охлаждения.

Схема предохранителей

Стандартная электросхема расшифровывается так:

• F1 – система ЭБУ, предохраняет силовые жилы устройства;
• F2 – система габаритов;
• F3 – не используется;
• F4 – предохранитель режима дальнего света головной оптики;
• F5/6 – ближний свет, коррекция правой и левой фар соответственно;
• F7 – топливная система;
• F8 – повороты в режиме работы, аварийка и стопы;
• F9 – дворники;
• F10 – защитный элемент электрического замка крышки рагажника;
• F11 – компрессор кондиционера;
• F12 – низкая скорость вращения вентилятора печки;
• F13 – предохранитель Ф13 многофункционален, элемент отвечает за прикуриватель, приборную панель, работает как вспомогательный элемент цепи генератора;
• F14 – клаксон и вентилятор печки;
• F15 – внутренняя подсветка салона, бардачка и грузового отсека;
• F16 – питание электроподъемников дверных стекол;
• F17 – включается в работу при запитке магнитофона от замка зажигания;
• F18 – ЦЗ, питание магнитолы от АКБ, привод замка крышки багажного отделения.

Также здесь присутствует несколько реле.

1. Максимальный режим работы вентилятора печки.
2. Поворотники в режиме моргания.
3. Реле включения бензонасоса.
4. Фронтальные и кормовые противотуманки.

Релюшка противотуманок при установке мощной оптики нередко перегорает или не справляется. Для разгрузки элемента пользователи устанавливают вспомогательный блочок и подпитывают к нему задние фонари.

В дополнительной части имеется малое количество плавких вставок:

• F20 – климатконтроль;
• F21 – стандартные противотуманки.

С постоянно перегорающим элементом водители разбираются аналогичным путем, как и с реле. Протягивается отдельная магистраль и запитывается через общий выключатель.

Устройство двигателя

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров. Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

Система управления двигателем состоит из электронного блока управления (ЭБУ), датчиков пара­метров работы двигателя и автомоби­ля, а также исполнительных устройств. ЭБУ представляет собой мини-ком­пьютер специального назначения. В его состав входят оперативное запоминающее устройство (ОЗУ) и про­граммируемое постоянное запоми­нающее устройство (ППЗУ). ОЗУ используется микропроцессором для временного хранения текущей инфор­мации о работе двигателя (измеряе­мых параметров) и расчетных данных. Из ОЗУ блок управления двигателем берет программы и исходные данные для обработки. В ОЗУ записываются также коды возникающих неисправностей.
