1.2 Принцип действия генератора

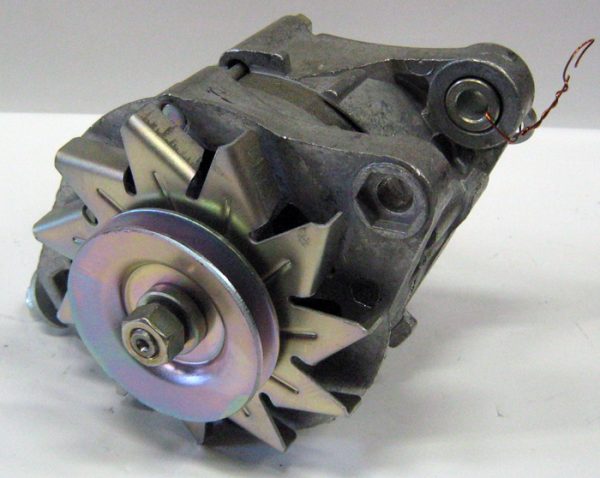

На автомобиле «Волга»-3110 устанавливают генераторы 9422.3701. Генераторы представляют собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. В генераторы встроены кремниевые выпрямители, кроме того, в генераторы 9422.3701 встроены регуляторы напряжения. Регулятор поддерживает напряжение генератора в заданных пределах.

Ротор генератора приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов от шкива коленчатого вала двигателя.

Использование на современных автомобилях генераторов и транзисторных регуляторов переменного тока значительно упростило процессы обслуживания и ремонта электрооборудования.

Основными неисправностями генератора являются: износ контактных колец и щёток, различные поломки щёткодержателей, обрыв в обмотках возбуждения ротора и статора, межвитковые замыкания в обмотках статора и замыкание их на корпус, пробой или обрыв диодов выпрямительного блока, ослабление, чрезмерное натяжение или износ приводного ремня и др.

Основными неисправностями реле-регулятора является неправильный уровень регулируемого напряжения, которое для автомобиля ГАЗ-3110 должно быть в пределах 13,5-14,7 В.

Ограничивающее напряжение проверяют при выключенных потребителях тока и повышенной частоте вращения коленвала двигателя.

Работоспособность генератора оценивают по напряжению при включении потребителей тока (приборов освещения) на частоте вращения коленчатого вала, соответствующей полной отдаче генератора. При этом напряжение должно быть не ниже 12 В.

Однако подобная методика проверки даже при наличии дополнительного режима испытания не может выявить такие характерные, хотя и редко встречающиеся неисправности генераторов перемен-ного тока, как обрыв или замыкание обмоток статора на корпус (массу) или пробой диодов выпрямителя ввиду значительных резервов работоспособности генератора.

При исправной работе генератора диапазон колебаний напряжения в сети не превышает обычно 1,12 В. При одном пробитом (закороченом) диоде в результате потери его выпрямляющих свойств диапазон изменения напряжения увеличивается до 2,5-3 В при общем снижении частоты его колебаний.

Средний уровень напряжения, показываемый вольтметром, при этом не меняется, однако скачки напряжения приводят к снижению долговечности батареи и других элементов электрооборудования. Аналогичные явления имеют место при обрыве или замыкании обмоток статора на корпус.

Указанные неисправности легко выявляются по характерному виду осциллограмм.

Неисправный генератор подлежит замене для ремонта. Ограничивающее напряжение для реле-регулятора 13.3702-01 не подлежит регулировке и, поэтому неисправное устройство необходимо заменить.

Таблица 1.1. Возможные неисправности генератора, их причины и способы устранения.

Причина неисправности Способ устранения
1 2
Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем
Слабое натяжение ремня привода генератора Отрегулировать натяжение ремня
Повреждение регулятора напряжения Заменить регулятор напряжения
Ослабло крепление проводов на генера-торе или аккумуляторной батарее, окислились клеммы аккумуляторной батареи, обрыв электропроводов Затянуть клеммы, зачистить клеммы аккумуляторной батареи, заменить поврежденные провода
Износ или зависание щеток генератора Заменить щеткодержатель в сборе со щетками или восстановить подвиж-ность щеток в щеткодержателе
Повреждение обмотки возбуждения Проверить пайку выводов обмотки возбуждения к контактным кольцам и при необходимости восстановить ее или заменить обмотку возбуждения
Пробит один из диодов выпрямительно-го блока Заменить выпрямительный блок
Повышенный износ щеток и контактных колец
Повышенное биение контактных колец Прочистить и прошлифовать контактные кольца
Замасливание контактных колец Устранить причину замасливания и очистить бензином контактные кольца
Изменение упругости пружин щеток Заменить щеткодержатель
Перезарядка аккумуляторной батареи
Неисправен регулятор напряжения Заменить регулятор напряжения
Неисправна аккумуляторная батарея Заменить аккумуляторную батарею
Повышенный шум при работе генератора
Выход из строя подшипников генерато-ра Заменить дефектные подшипники
Задевание ротора за полюса статора Заменить дефектные подшипники
Износ посадочного места под подшип-ник в крышке генератора Заменить крышку генератора

Отличия от предыдущей модели

Конструкторское бюро учло пожелания покупателей и постаралось полностью решить проблемы, которые были характерны модификации 3102.

В результате автомобиль приобрел целый ряд новых функций:

Было использовано бесконтактное зажигание, из-за чего электропроводка на ГАЗ 3110 значительно изменилась, особенно сильно изменения коснулись подкапотного пространства. Кроме того, были использованы и усовершенствованы контакты на электроприборах, так как более мощные импульсы в системы стали причиной выгорания узлов старого образца.

Все источники потребления энергии в Волге, в сравнении с 21-й моделью система сильно видоизменилась

  • Обогрев заднего стекла теперь мог работать в двух режимах, что позволяло обеспечивать хорошую видимость в различных внешних условиях.
  • Проблема замерзания форсунок стеклоомывателя была решена добавлением в конструкцию подогрева, теперь система работала даже при очень низких температурах.
  • Также был установлен корректор фар, управление которым осуществлялось посредством электропривода.
  • Кроме того, был проведен целый ряд доработок, призванных улучшить ходовые и эксплуатационные качества модели.

Такая книга должна быть в каждом автомобиле рассматриваемой марки

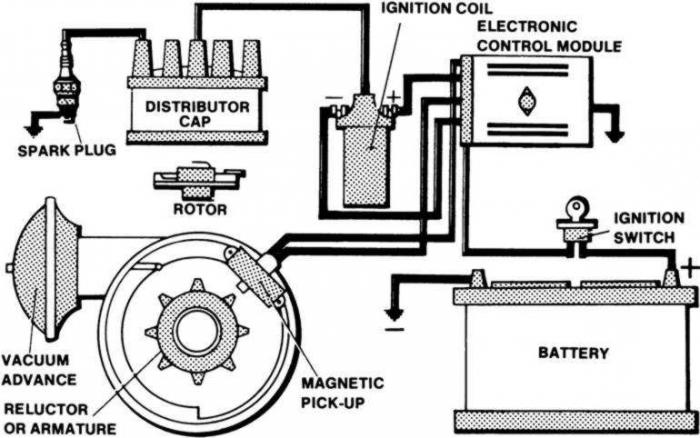

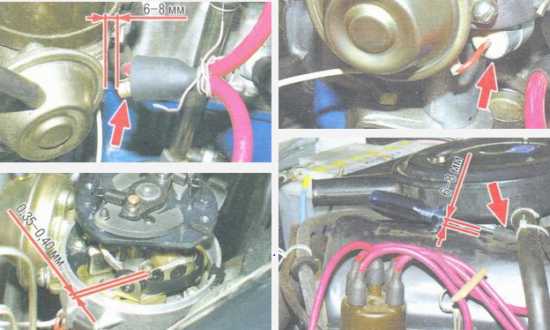

Каким образом работает система зажигания

Система у моделей с 402 мотором функционирует аналогично тем системам, которые установлены на машинах с 406 двигателем или в пятиместном транспорте. Основные задачи, выполняемые установкой, базируются на аккумуляции и последующей трансформации напряжения из низковольтного в высоковольтное. Для этого используются катушки.

Преобразованное от катушки напряжение отправляется к вкрученным в блок свечам. Между свечными электродами формируется искра, от которой происходит воспламенение горючей смеси. Главными этапами для системы зажигания Газели являются:

  • формирование достаточного заряда с низким вольтажом;
  • поднятие заряда до высоких значений;
  • перераспределение импульса между свечами в заданной производителем последовательности;
  • искрообразование на кончиках свечных электродов;
  • своевременное воспламенение топливовоздушной смеси.

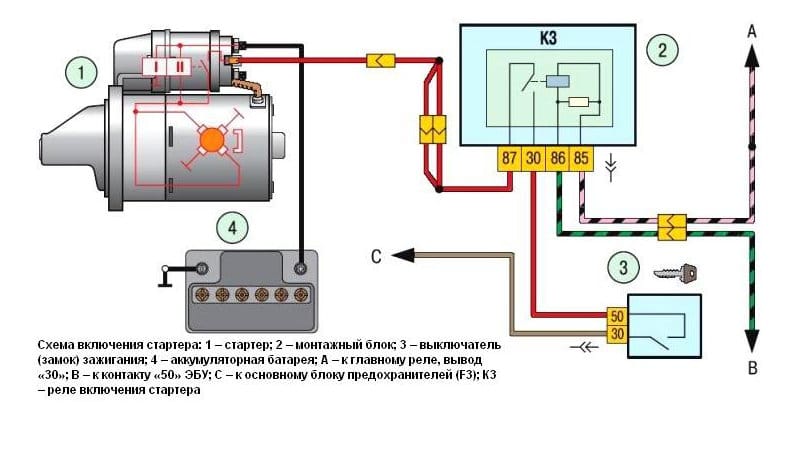

Для запуска вращения коленвала двигателя используется встроенный под капотом стартер. Напряжение на него начинает подаваться после проворота ключа в крайнее положение.

6.1.8 Проверка реле топливного насоса

Сервисное обслуживание и эксплуатация

Руководства → ГАЗ → 31105 (Волга)

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

Резерв Правая фара (дальний свет) Левая фара (дальний свет), контрольная лампа включения дальнего света фар Правая фара (ближний свет), электрокорректор Левая фара (ближний свет) Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол Резерв Прикуриватель, звуковые сигналы, реле звуковых сигналов Задние противотуманные фонари Радиоприемник Блок системы управления двигателем Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа Стеклоочиститель, реле омывателей фар Передние противотуманные фары, задние противотуманные фонари Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель Фонари заднего хода, приборы, датчик спидометра Лампа стоп-сигнала, розетка переносной лампы Контрольная лампа аварийной сигнализации Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней Обогрев заднего стекла, плафоны, фара-искатель Резерв Электрический бензонасос (двигатель ЗМЗ-4062) Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021) Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота Обогрев сидений Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр: – между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой. Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.2. Включите стартер. При этом светодиод должен загореться

В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).ВНИМАНИЕ

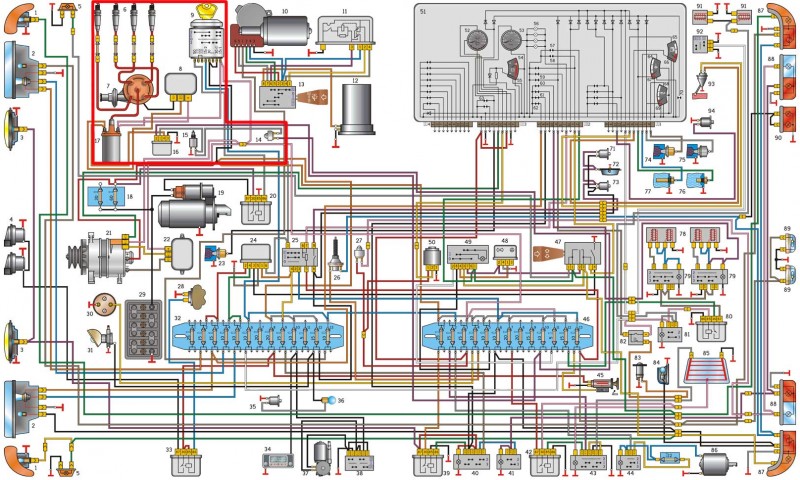

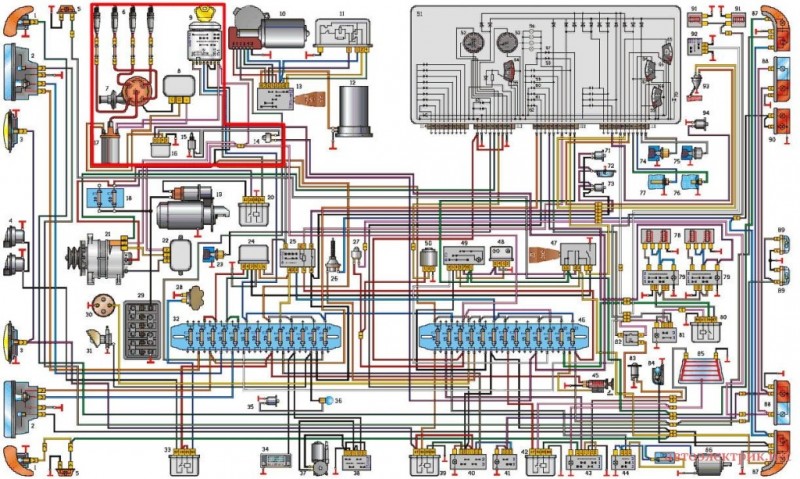

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402 ГАЗ 3110

Общие сведения

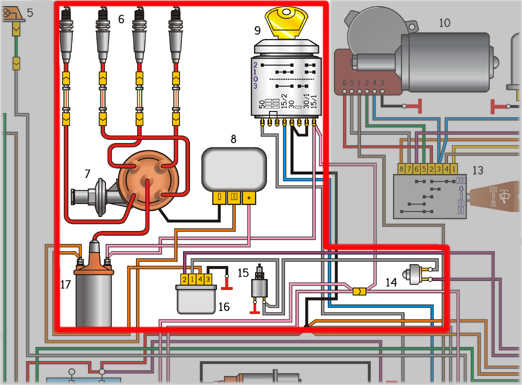

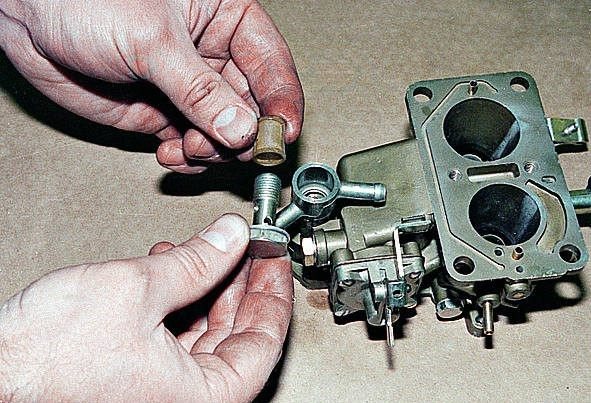

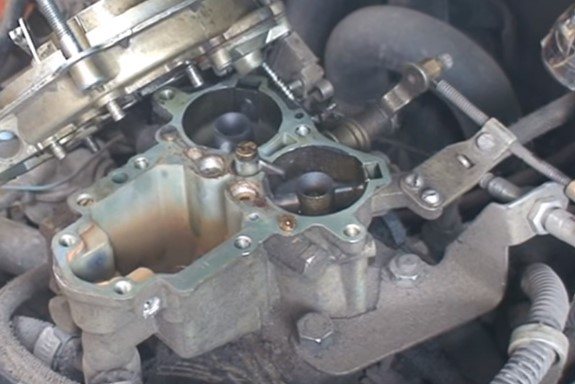

Двигатель ЗМЗ-402 отличается от двигателя ЗМЗ-4062 системой зажигания. Интерактивная схема электрооборудования автомобиля с двигателем ЗМЗ-402 иллюстрирует блок системы зажигания. Остальные элементы и блоки см. в Схеме электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062.

1 – указатель поворота 48 – реле-прерыватель указателей поворота
2 – фара 49 – выключатель аварийной сигнализации
3 – противотуманная фара 50 – датчик спидометра
4 – звуковой сигнал 51 – комбинация приборов
5 – боковой повторитель 52 – спидометр
6 – свеча зажигания 53 – тахометр
7 – распределитель зажигания 54 – вольтметр
8 – транзисторный коммутатор 55 – контрольная лампа разряда аккумуляторной батареи

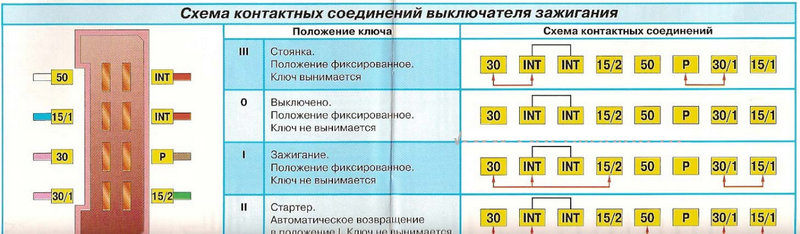

9 – замок зажигания 56 – лампа подсветки приборов
10 – электродвигатель стеклоочистителя 57 – контрольная лампа правого поворота
11 – реле стеклоочистителя 58 – контрольная лампа левого поворота
12 – электродвигатель насоса стеклоомывателя 59 – контрольная лампа стояночного тормоза
13 – переключатель стеклоочистителя 60 – контрольная лампа обогрева сидений
14 – выключатель системы ЭПХХ 61 – контрольная лампа габаритного света
15 – электромагнитный клапан ЭПХХ 62 – контрольная лампа дальнего света фар
16 – блок управления ЭПХХ 63 – контрольная лампа падения уровня тормозной жидкости
17 – катушка зажигания 64 – указатель температуры охлаждающей жидкости
18 – блок предохранителей в моторном отсеке 65 – указатель уровня топлива
19 – стартер 66 – контрольная лампа резерва топлива
20 – реле стартера 67 – контрольная лампа перегрева охлаждающей жидкости
21 – генератор 68 – указатель давления масла
22 – регулятор напряжения 69 – контрольная лампа аварийного падения давления масла
23 – датчик падения уровня тормозной жидкости 70 – дублирующая контрольная лампа
24 – реле включения фар 71 – выключатель плафона передней двери
25 – центральный переключатель света 72 – плафон освещения салона
26 – выключатель сигнала торможения 73 – выключатель плафона задней двери
27 – выключатель света заднего хода 74 – датчик указателя давления масла
28 – выключатель звукового сигнала 75 – датчик контрольной лампы аварийного падения давления масла
29 – аккумуляторная батарея 76 – датчик контрольной лампы перегрева охлаждающей жидкости
30 – штепсельная розетка 77 – датчик указателя температуры охлаждающей жидкости
31 – подкапотная лампа 78 – элементы обогрева сидений
32 – левый блок предохранителей 79 – выключатель обогрева сидений
33 – реле звукового сигнала 80 – реле обогрева сидений
34 – радиоприемник 81 – выключатель обогрева жиклеров стеклоомывателя
35 – выключатель лампы освещения вещевого ящика 82 – прерыватель контрольной лампы стояночного тормоза
36 – лампа освещения вещевого ящика 83 – выключатель контрольной лампы стояночного тормоза
37 – электродвигатель антенны 84 – фонарь освещения багажного отделения
38 – переключатель антенны 85 – элемент обогрева заднего стекла
39 – реле противотуманных фар 86 – электродвигатель вентилятора отопителя
40 – выключатель противотуманных фар 87 – задний фонарь на крыле
41 – выключатель ламп заднего противотуманного света 88 – задний фонарь на крышке багажного отделения
42 – реле обогрева заднего стекла 89 – фонарь освещения номерного знака
43 – переключатель обогрева заднего стекла 90 – дополнительный сигнал торможения
44 – переключатель вентилятора отопителя 91 – жиклеры стеклоомывателя с электрообогревом
45 – прикуриватель 92 – выключатель системы диагностики контрольных ламп комбинации приборов
46 – правый блок предохранителей 93 – датчик указателя уровня топлива
47 – переключатель указателей поворота 94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

Видео про «Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402» для ГАЗ 3110

https://youtube.com/watch?v=fGPDnMybu4M

ВОЛГА электросхема ГАЗ-3110,310221+руководство по ремонту

Установка и подключение генератора старт вольт на двигатель змз 402

Как проверить коммутатор ГАЗ. Простой способ.

Принцип работы системы зажигания Газели

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

  • накопление низковольтного заряда;
  • преобразование его в высоковольтный;
  • распределение импульса по соответствующим свечам в определенном порядке;
  • создание искры на электродах свечей;
  • возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

  • сначала смесь воспламеняется в первом цилиндре;
  • затем икра подается на третий;
  • после этого — на четвертый цилиндр;
  • последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

  • модуль зажигания, включающий в себя несколько катушек;
  • коммутаторное устройство;
  • распределительный механизм;
  • свечи;
  • свечные наконечники;
  • элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена проводки

Менять всю на 406 конечно не нецелесообразно.

Дело в том, что на более новых версиях Газелей изменялась и схема подключения тех или иных устройств:

  1. проводка Газель 406 интегрируется в штатную электрическую систему в подкапотном пространстве;
  2. соединяются с помощью клемм электронные компоненты и контрольные приборы;
  3. проверяется с помощью тестеров вольтаж и правильность подключения.

После сборки проводки в единое целое, осуществляется проверка ее работоспособности. В дальнейшем производится настройка работы силового агрегата.

Выводы: Замена силового агрегата неизбежно затрагивает изменение и штатной электропроводки автомобиля

Вот почему важно при осуществлении подобной операции иметь под рукой наглядное пособие, а заводская позволит избежать ошибок

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Переход на инжекторные многоклапанные двигатели возможен и даже рекомендован автопроизводителем, однако не всегда владельцев такой подход устраивает, и в первую очередь с финансовой стороны.

Если ресурс восстанавливаемого силового агрегата внушает оптимизм, а под рукой есть схема электропроводки Газель – двигатель 402 вполне может прослужить еще не одну сотню тысяч километров.

ГАЗ 31 (3110 — 406 движок) › Бортжурнал › Трёхуровневый реле-регулятор напряжения 67.3702-02

Привет!

Обратил внимание, что напряжение на аккумуляторе на холостых оборотах 12,8 В. Учитывая то, что я редко совершаю длинные поездки, аккумулятору этого явно не хватало для зарядки

В итоге каждые два месяца приходилось снимать его для зарядки. Случайным образом наткнулся на статейку про трёхуровневый регулятор напряжения.

Трёхуровневый регулятор напряжения. Основные характеристики: Напряжение настройки — Три уровня: 13,6 V — низкое- 14,2 V — номинальное- 14,7 V — высокое. Генераторы 3002.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701

Его номер 67.3702-02, где последние две цифры (02) обозначают исполнение щёточного узла для разных генераторов. Приобрёл такую штуку, смонтировал. Никаких сложностей по установке нет.

Установка регулятора напряжения

— Извлечь из генератора штатный щеточный узел с регулятором напряжения. — Установить щеточный узел комплекта в генератор и надежно закрепить. — Установить регулятор напряжения в удобном месте отверстием основания на свободную шпильку «массы», очищенную от грязи и ржавчины, и надежно закрепить. — Переключатель уровня регулируемого напряжения установить в одно из трех положений в зависимости от условий эксплуатации.

Регулировка напряжения

— Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.); — Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС; — Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Перейдём к испытаниям.

Первый режим — минимум. Сразу хочу предупредить, что переключать лучше на заглушенном авто для исключения выхода из строя регулятора.

Полный размер13,45 В. Немного ниже, указанного в инструкции (13,6В).

Средний режим.

Полный размерЗдесь всё чётко.

А теперь максималка.

Полный размерДаже немного выше указанного.

Это были измерения без нагрузки на холостых оборотах. Проверим просадку напряжения с включенным ближним светом.

Полный размерПросадка всего 0,09В. Просто отлично.

— фары светят ярче — стеклоочистители стали двигаться бодрее — вентилятор печки крутит быстрее (поток воздуха увеличился) — мощнее искра (по ощущениям машина стала резвее и экономичнее) — аккумулятор уже два года не заряжаю

Два года — полёт нормальный. Хотя мой знакомый ставил такую штуку на ВАЗ, через месяц уже не работал, выдавал 18 В. Всё зависит от качества, мне повезло.

описание проводки и схема электрооборудования

Каждый водитель должен уметь разбираться в электросхеме своего авто, чтобы при необходимости выполнить ремонт своими руками. В статье рассматриваются неисправности электрооборудования, проводки, приводится цветная электросхема ГАЗ 2410.

Особенности электрооборудования

Электрооборудование машины состоит из следующих систем:

  • система запуска двигателя;
  • система зажигания, включающая свечи, замок зажигания, распределитель и т.д.;
  • внутреннее и внешнее освещение;
  • панель приборов;
  • отопительная система;
  • система очищения стекла;
  • корректор фар;
  • монтажный блок с предохранителями.

Как определить неисправность?

Вся электрика автомобиля защищена предохранителями. Мощные потребители энергии в своей конструкции имеют реле. Кроме того, все приборы в сети соединены проводами и разъемами.

Таким образом, при поиске неполадок, нужно проверить следующие компоненты:

  • предохранители;
  • реле;
  • целостность проводки;
  • надежность соединений.

При поиске неисправностей, нужно проверить места крепления на «массу». Если не горят осветительные приборы, возможно перегорели лампочки. Поиск обрыва цепи осуществляется с помощью мультиметра. Напряжение на участках цепи можно проверить с помощью контрольной лампочки.

Возможные неполадки проводки

С проводкой автомобилей Волга возможны следующие неполадки:

  1. В первую очередь необходимо замерить заряд аккумуляторной батареи. Проблема разряженной АКБ чаще возникает в зимнее время, при минусовой температуре она быстрее разряжается. Кроме заряда нужно контролировать плотность и уровень электролита, а также целостность корпуса.
  2. Отсутствует контакт. Причиной может быть поврежденная проводка, окисление или подгорание контактов. Окислившиеся клеммы и соединения необходимо очистить от окисления. Обнаруженные повреждения следует устранить. Если обнаружены обгорания контактов, нужно найти причину и устранить ее. Подгорание могло произойти при выходе из гнезда разъема, если он плохо зафиксирован.
  3. Обрыв проводки. Неисправности ищутся путем прозвонки цепи. Найденные обрывы устраняются путем замены оборванных проводов. После замены провод желательно обмотать изолентой для создания дополнительного слоя изоляции. Прокладывая провода, необходимо следить, чтобы они не соприкасались с движущимися деталями, которые могут привести к их обрыву или повреждению изоляции.
  4. Сгорел предохранитель. Перегорают предохранительные элементы вследствие скачков напряжения в сети, если перепады напряжения слишком большие.

Найти схемы по электрике можно в руководстве по эксплуатации транспортного средства.

Фотогалерея «Электрические схемы»

Важность схем

Понять какую принципиальную важность имеет электросхема Газель 405 можно просто исходя из того насколько часто приходится чинить этот автомобиль. Ведь, как правило, покупается он не для личных нужд, а как коммерческая машина

Это означает, что ездит он каждый день. Еще нужно делать поправку на то в каких условиях ездят Газели, и как их обычно эксплуатируют:

  • Подверженность природным условиям (нарушение изоляции проводов, короткие замыкания).
  • Низкое качество сборки (дешевые и плохие провода, которые не служат долго).
  • Плохое топливо, которое пагубно влияет на электрические составляющее зажигания и впрыска.

И только воспользовавшись схемой электрооборудования можно разобраться в том, где находится какой прибор и какие провода к нему подходят.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

  • «Солекс», разработанный для «Волги» ГАЗ-31029;
  • ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
  • «Озон» от ВАЗ-2107;
  • Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

  • подгонка корпуса воздушного фильтра;
  • установка жиклеров (топливных и воздушных) другого сечения;
  • замена диффузоров и эмульсионных трубок;
  • регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Ремонт карбюратора К151Д

Ремонт карбюратора К151 включает в себя разборку-сборку, промывку и продувку, замену деталей, последующую настройку, в основном во время ремонтных работ заменяются:

  • жиклеры (как воздушные, так и топливные);
  • распылитель («носик» или «слоник») ускорительного насоса;
  • прокладки;
  • запорный механизм поплавковой камеры (в комплекте игла и седло);
  • винт качества;
  • диафрагмы.

Если нет необходимости капитально ремонтировать узел, можно произвести ремонт без его снятия, для удобства покупателей детали часто продаются ремкомплектами.

Также заменяется сетчатый фильтр тонкой очистки, он находится в корпусе штуцеров подачи топлива и «обратки».

Если выполняется капремонт карбюратора, узел разбирается весь до основания, обязательно промываются и продуваются все каналы, в том числе снимаются большие и малые диффузоры.

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

  1. Наиболее длинный и тонкий жгут предназначен для задней части;
  2. Более короткий – для салона;
  3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

  1. Закрепляем жгут в салоне;
  2. Протаскиваем второй жгут проводов под капот и закрепляем;
  3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

  1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
  2. Подключаем коммутатор;
  3. Подаем провод на генератор;
  4. Соединяем регулятор напряжения;
  5. Подключаем катушку зажигания;
  6. Соединяем клеммы стеклоочистителя, реле поворотов;

В кабине:

  1. Подсоединяем разъем к блоку предохранителей;
  2. Подаем провод на отопитель;
  3. Соединяем на рулевой колонке переключатель света;
  4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Электрооборудование автомобиля включает в себя массу элементов, которые обеспечивают функционирование автомобиля. Основными элементами являются аккумуляторная батарея, генератор и стартер. Именно на приведение стартера в действие рассчитано электрооборудование автомобиля, никак ни на музыку и все остальное. В первую очередь запуск двигателя и все остальное.

Общие сведения

Схема электропроводки в автомобиле ГАЗ с двигателем карбюратор или инжектор состоит из множества компонентов.

  1. Система зажигания. Этот узел состоит из разных компонентов, основными являются распределительное устройство, свечи, а также , передающие заряд. От работоспособности этой системы зависит функциональность двигателя и его работа в принципе.
  2. Оптическая система. В нее входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманками.
  3. Освещение в салоне авто, в том числе на приборной панели.
  4. Электронная (в зависимости от модели авто).
  5. Система стеклоочистки, включающая в себя электродвигатель и .
  6. Топливная система, одним из основных компонентов которой является насос.
  7. и генераторный узел.
  8. Аудиосистема, если имеется, и т.д.

Принципиальные понятия

Открыв капот Газель 405 можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя массу электрических элементов, найти которые может помочь только электросхема. Она выглядит как большая карта, на которой отмечены все провода и кабели, что проложены в машине, куда и откуда они следуют, что за чем подключается. Необходимость в составлении этих схем связана с тем, что в автомобиле используется переменный ток, и просто так здесь не разобраться. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор,прерыватель распределитель, катушка зажигания, стартер, генератор, свечи), так и все побочные (фары, дворники, радио, стеклоподъёмники и прочее).

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

ГАЗ Газель Газели Валят › Бортжурнал › Замочек зажигания

Меняем замок зажигания.Решился менять т.к. бывало часто ключик проскальзывал, и двигатель, уже работает, а стартер ещё крутит.Плюс заведёшься, а печка не работает, ближний не горит(приходилось ключиком шевелить тудой сюдой)мЕНЯл МИНУТ 25,ЭТО УЖЕ ВТОРАЯ ЗАМЕНА, первая была на первой машине, там менял час.Купил самое дешёвое, не стал брать Нижегородское за 800 руб., и это нормально работает(на старой машине проверенно)Сейчас уже знаю, как что придумать, доработать.Объясняю подробно, т.к. если люди сталкиваются с заменой впервые, то им будет непонятно и проблемно.А так читайте и тоже меняйте за 25 минут)))))Отсоедините штекера заранее. 1.Раздеваем руль, снимаем верхний пластик и нижний, нидний выводиться проблемно, для этого отгните ручку регулировки руля(конечно прежде всего открутите 2 винтика коньковой отвёрткой).Раздели: 2.Хомут снять не получиться, заводские гайки без граней, режем болгаркой беспощано, главное вовремя остановиться, а то порежете трубу рулевой колонки главную. 3.Разрезали маленький кусок должен отпасть, ну или пару ударов молотком. 4.Для дальнейшего удобства я откручивал саму рулевую колонку.Это болт который длинный, который идёт к регулятору высоты руля.Его открутили, слева 2 гайки на 12,справа шляпка болта на 12.Чтобы вытащить этот болт, без лишеих усилий.поднимите руль максимум вверх. Когда будете вынимать болт, посмотрите и запомните положение фигурной скобы(которая у шляпки болта).И потом также её воткните. 5.Руль и рулевая колонка упали.Вытаскиваем старое зажигание.Подарите его соседу или тёще(в комплекте со старыми ключами). 6.Берём новую скобу и делаем прорези в боковинах, где будут шляпки стягивающих болтов.А эти прорези для того, чтобы потом безпроблемно можно закрутить трещёткой 4 стягивающих болта, если не сделать прорези, головка на трещётке упрётся в грани, и вы не стяните зажигание как надо.Да и вдруг может опять самому же придётся снимать это зажигане. 7.дело за малым:ставим на руль левую часть, прикладывем правую, вкручиваем 4 болтика, стягиваем по максимуму.Поривязываем руль болтом длинным, сильно 2 гаки не стягивайте, а то потом нее сможете отрегулировать положение руля под себя. 8.Всё собрали, вешайте пластик, соединяйте штекера, пробуйте заводите.И МЕГА ВАЖНЫй ШАГ))))) 9.»Обмойте» это зажигание))))) Удачи на дорогах, жду комментариев и вопросов?)))))

замок зажигания газ 3110 схема подключения проводов. Подключение замка зажигания газель

Scor83

Мистер Стабильность Uploader 100+

Стаж: 9 лет 10 мес.

Сообщений: 16457

Ratio: 1061,429

Раздал: 123,5 TB

Поблагодарили: 323

100%

_замок зажигания газ 3110 схема подключения проводов.torrent
 Торрент:   Зарегистрирован
 Зарегистрирован:   22.05.2018 09::
 Размер:   1,33
 Рейтинг:     (Голосов: 3405)
 Поблагодарили:   323
 Проверка:   Оформление проверено модератором 22.05.2018 19::
Как cкачать  ·  Как раздать  ·  Правильно оформить  ·  Поднять ратио!

tipa_pasha

Стаж: 7 лет 4 мес.

Сообщений: 10

Ratio: 8,965

2.81%

Scor83 ! Спасибо огромное! А то что у меня там телефон просит, это нормально ?

Scor83

Мистер Стабильность Uploader 100+

Стаж: 9 лет 10 мес.

Сообщений: 16457

Ratio: 1061,429

Раздал: 123,5 TB

Поблагодарили: 583127

100%

tipa_pashaДа, это просто проверка от роботов как вконтакте. Один раз введешь и всё.

Miha

Стаж: 7 мес. 6 дней

Сообщений: 1

Ratio: 2,242

0%

Scor83 Благодарю, наконец то нормальная версия

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

  1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
  2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
  3. Отсоединив 5 разъема ХР, выньте деталь.
  4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
  5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
  6. Производите установку в порядке обратном демонтажу.

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и , информация эта поступает по клеммам от соответствующих датчиков.
