Электропроводка нива 21213: особенности унификации

Обслуживание проводки ВАЗ 21214 и других моделей Нивы инжектор и карбюратор: электрическая схема

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

• в моделях 21213 используется генераторный узел модели 371.3701;
• в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя	Система впрыска	Система зажигания	Мощность, л.с.	Заводской индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–21210
1,7 л	карбюраторная	классическая	80	ВАЗ 21213-1000260
1,8 л	карбюратор 21073 типа «Солекс» либо инжектор	бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный впрыск топлива	бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2	83	ВАЗ-21214-20
1,9 л	дизель XUD-9SD	—	—	ВАЗ-21215

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

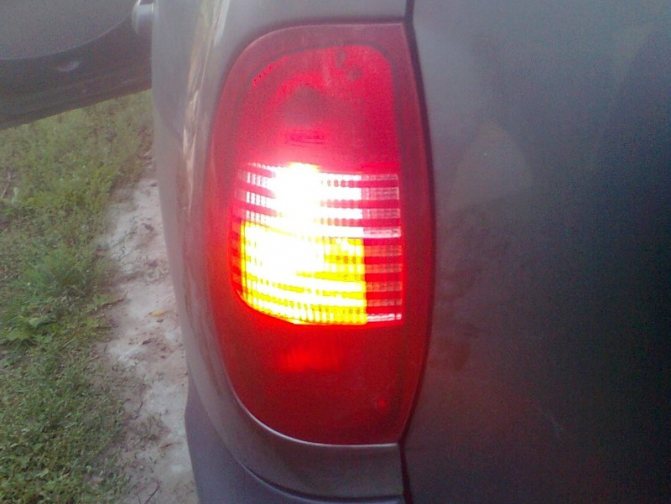

Назначение фонарей

Основным предназначением этих изделий является обозначение габаритов транспортного средства. Таким образом, основными функциями заднего осветительного изделия являются:

1. сигнализация о торможении;
2. световой сигнал о совершении поворота в правую или левую сторону;
3. подача сигнала о движении задним ходом;
4. собственно сам световой сигнал, указывающий габариты авто в темное время суток.

Все эти сигналы предназначаются непосредственно для позади едущих водителей. Но стоит заметить еще одну функцию – придание стильного дизайна для автомобиля. А от этого много что зависит! Рассмотрим подробнее конструкцию задних фар автомобиля Нива Шевроле.

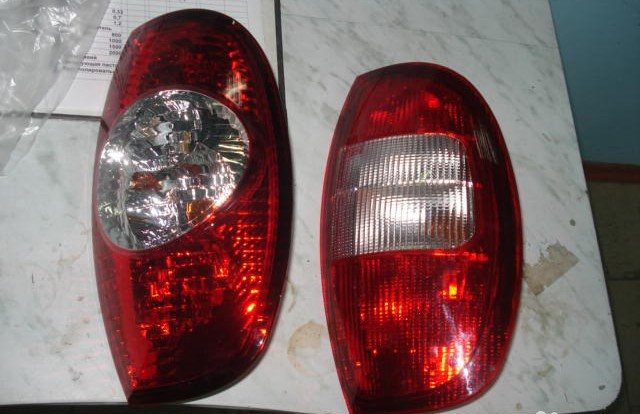

Конструктивные особенности

В природе для автомобилей существуют задние фары разборной и неразборной конструкции. Шевроле Нива имеет правый и левый задние фонари неразборной конструкции, что позволяет осуществлять только замену лампочек.

Итак, правый и левый задние фонари имеют абсолютно идентичную конструкцию. Он состоит из пластикового основания, собственно на котором и размещаются патроны для установки лампочек. Немалую роль играет и рассеиватель, который размещается внутри фары и играет роль в распределении светового потока. Если бы рассеиватель отсутствовал, то свет не заполнял бы ячейку фары.

Завершающим элементом фары является стекло, окрашенное в разные цвета: красный, белый и оранжевый. Стекло соединяется с корпусом посредством специального клея, после чего изделие считается неразборным. Предок ВАЗа-2123 автомобиль Нива 4х4 имеет задние фары разборной конструкции, что позволяет осуществлять внутреннюю очистку.

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

А еще интересно: Почему горит значок абс — Авто-мастерская онлайн

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Тюнинг оптических элементов «Нивы 21214»

Модернизация и тюнинг на моделях 21213 и 21214 часто включает изменение стекла на фонаре или материалов конструкции отражателя. В других случаях требуется не столько тюнинг, сколько ремонт: перепайка выгоревших контактов, замена мутной оптики, устранение разрушенного отражателя или блока. Большинство работ в освещении можно выполнить самостоятельно, чем и пользуются автолюбители.

Чтобы явно выделиться на дороге среди аналогичных автомобилей, возможно установить танковые фары. Сегодня такой вариант тюнинга является самым популярным и эффективным. Чтобы установить передние и/или задние танковые фары «Нива 2121», необходимо устранить ободок и изъять сам отражатель. Работы должны выполняться аккуратно, чтобы предотвратить нанесение повреждений конструкции. Для выполнения поставленной задачи нужно открутить 4 болта и отсоединить корпус.

Метод весьма популярен, его можно выполнить в несколько этапов:

1. После завершения установки желаемых лампочек нужно настроить фары «Нивы». При отсутствии опыта регулировки лучше довериться специалисту.
2. Когда установка и регулировка завершены, нужно подключить их к системе питания.
3. Прежде чем монтировать задний фонарь, нужно проверить, присутствует ли уплотнитель и убедиться в его качестве. В месте соединения не должно быть видно никаких просветов, иначе внутри появится конденсат, который приведёт к выходу из строя лампы.
4. Если просветы всё-таки имеются, нужно снять фару и обработать участок по периметру соприкосновения с помощью герметика.

Другие поломки

Если перегоревших предохранителей не выявлено, то нужно проверить целостность проводов, надежность соединения клемм и разъемов. Проблемы нередко возникают из-за разрядки аккумулятора.

К отказу вентилятора приводит неправильное подключение сигнализации или поломка стартера.

Также топливный насос часто отказывается включаться, если выходит из строя:

• управляющее реле;
• контроллер;
• проводка питающая данный узел.

В целом электросхема содержит в себе более 70 элементов, неисправность любого из них может сказаться негативным образом на эксплуатации автомобиля.

https://youtube.com/watch?v=TYFkDkxAyJc

24.4. Интерактивная схема электрооборудования автомобилей ВАЗ–21213

1 — передние фонари; 2 – боковые указатели поворота; 3 — электродвигатель омывателя ветрового стекла; 4 — электродвигатель омывателя фар*; 5 — коммутатор; 6 – аккумуляторная батарея; 7 — стартер; 8 – генератор; 9 — фары; 10 – моторедукторы очистителей фар*; 11 – звуковой сигнал; 12 – свечи зажигания; 13 — концевой выключатель карбюратора; 14 — электромагнитный клапан карбюратора; 15 — катушка зажигания; 16 — моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 — датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы**; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света***; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар*; 27 – реле включения ближнего света фар; 28 — реле включения дальнего света фар; 29 — реле зажигания; 30 – реле включения стартера; 31 — реле-прерыватель аварийной сигнализации и указателей поворота; 32 — электродвигатель отопителя;

33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка*; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з — задних фонарей (нумерация выводов по порядку сверху вниз); и – комбинации приборов.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

* Устанавливаются на части выпускаемых автомобилей; ** с 2000 г. не устанавливается; *** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.

Панель приборов

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

• спидометра;
• тахометра;
• указателя температуры ОЖ;
• 12 ламп-индикаторов;
• датчика заряда АКБ;
• указателя уровня горючего.

Все они располагаются на панели.

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

• тахометр (1);
• стабилизатор (2);
• подсветка панели (3);
• указатель разогрева ОЖ (4);
• уровень бензина (5);

• системы снижения уровня токсичности (6);
• обогрева стекла багажной двери (7);
• противотуманных фар (8);
• дальнего света (9);
• наружного освещения (10);
• сигналов поворота (11);
• уровня ТЖ (13);
• давления масла (14);
• блокировки дифференциала (15);
• резерва горючего (16);
• ремней безопасности (17);
• тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

• R1 – на 470 Ом (0,25 Вт);
• R2 –51 Ом, (5 Вт).

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

• 1 – фара правая;
• 2 – реле стартера;
• 3 – колодка жгута переднего к колодке жгута панели приборов;
• 4 – датчик температуры воздуха;
• 5 – датчик температуры охлаждающей жидкости;
• 6 – датчик контрольной лампы давления масла;
• 7 – сигнал звуковой ваз-21214;
• 8 – датчик уровня тормозной жидкости;
• 9 – фара левая;
• 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• правого;
• 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
• 12 – электродвигатель стеклоочистителя;
• 13 – колодки жгута переднего и провода соединительного стартера;
• 14 – стартер;
• 15 – батарея аккумуляторная;
• 16 – генератор;
• 17 – колодка жгута переднего и провода соединительного генератора;
• 18 – боковой указатель поворота правый;
• 19 – подфарник правый;
• 20 – электродвигатель омывателей;
• 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• левого;
• 22 – подфарник левый;
• 23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

• 1 – контроллер;
• 2 – колодка диагностики;
• 3 – датчик массового расхода воздуха;
• 4 – датчик температуры охлаждающей жидкости;
• 5 – датчик фаз;
• 6 – модуль электробензонасоса;
• 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
• 8 – катушки зажигания;
• 9 – свечи зажигания;
• 10 – педаль акселератора электронная;
• 11 – дроссельный патрубок с электроприводом;
• 12 – электровентилятор системы охлаждения двигателя правый;
• 13 – электровентилятор системы охлаждения двигателя левый;
• 14 – датчик детонации;
• 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
• 16 – форсунки ваз-21214;
• 17 – электромагнитный клапан продувки адсорбера;
• 18 – датчик кислорода управляющий;
• 19 – датчик кислорода диагностический;
• 20 – датчик положения коленчатого вала;
• 21 – блок управления АПС;
• 22 – индикатор состояния АПС;
• 23 – блок предохранителей ЭСУД;
• 24 – предохранитель цепи питания электробензонасоса;
• 25 – реле электробензонасоса;
• 26 – реле электровентилятора системы охлаждения двигателя левого;
• 27 – реле электровентилятора системы охлаждения двигателя правого;
• 28 – реле зажигания;
• 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
• приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

• 1 – реле дополнительное;
• 2 – реле-прерыватель указателей поворота;
• 3 – реле стеклоочистителя;
• 4 – выключатель зажигания;
• 5 – выключатель аварийной сигнализации;
• 6 – реостат;
• 7 – переключатель света фар и указателей поворота;
• 8 – переключатель очистителя и омывателя ветрового стекла;
• 9 – блок предохранителей основной;
• 10 – блок предохранителей дополнительный;
• 11 – комбинация приборов;
• 12 – выключатель наружного освещения;
• 13 – выключатель очистителя заднего стекла;
• 14 – выключатель обогрева заднего стекла;
• 15 – выключатель заднего противотуманного огня;
• 16 – переключатель электродвигателя отопителя;
• 17 – дополнительный резистор электродвигателя отопителя;
• 18 – электродвигатель отопителя;
• 19 – реле дальнего света фар;
• 20 – реле ближнего света фар;
• 21 – реле обогрева заднего стекла;
• 22 – реле заднего противотуманного огня;
• 23 – прикуриватель ваз-21214;
• 24 – датчик включения дифференциала;
• 25 – выключатель сигнала торможения;
• 26 – выключатель лампы света заднего хода;
• 27 – выключатель контрольной лампы ручного тормоза;
• 28 – осветитель;
• 29 – осветитель;
• 30 – колодка жгута панели приборов к жгуту переднему;
• 31 – колодка жгута панели приборов к радиоаппарату;
• 32 – колодка жгута панели приборов к жгуту системы зажигания;
• 33 – колодка жгута панели приборов к жгуту заднему;
• 34 – контрольная лампа включения дифференциала;
• 35 – контрольная лампа обогрева заднего стекла;
• 36 – выключатель сигнала положения педали сцепления;
• 37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

• 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
• 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
• 3 – включатель плафона освещения салона в стойке двери водителя;
• 4 – включатель плафона освещения салона в стойке двери пассажира;
• 5 – плафон освещения салона левый;
• 6 – плафон освещения салона правый;
• 7 – электрический бензонасос с датчиком указателя уровня топлива;
• 8 – элемент обогрева заднего стекла;
• 9 – дополнительный сигнал торможения;
• 10 – фонарь правый;
• 11 – фонарь левый ваз-21214;
• 12 – фонарь освещения номерного знака;
• 13 – фонарь освещения номерного знака;
• 14 – электродвигатель очистителя заднего стекла;
• 15 – электродвигатель омывателя заднего стекла.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Двигателем 21214 моторедуктор очистителя стекла двери по схеме стартер. Схема, 21213 имеет три дополнительных расположенные в стойках дверей, модификации автомобилей ВАЗ-21213 BA3-21213.

Предохранители

Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.

Находится блок в салоне с левой стороны. Защитные средства пронумерованы. Так, 1 отвечает за работу:

• омывателя лобового стекла;
• вентилятора печки;
• очистителей всех фар;
• обогрев, дворник и омыватель стекла багажной двери.

Предохранитель за номером 2 контролирует:

• сигналы поворота, их работу в аварийном режиме, реле-прерыватель;
• лампы фонарей заднего хода;
• передние стеклоочистители;
• индикаторы приборной панели (уровень ОЖ и масла, положение карбюраторной заслонки, тормоз стояночный);
• указатели запаса горючего и температуры антифриза

3-4 – защищают цепь, соответственно, левого и правого дальнего света;

5-6 – ближний свет.

7 – предохранитель контролирует следующие элементы электрической схемы Нивы:

• габариты (задний правый и левый передний);
• подсветку госномера.

• подсветка приборной панели, прикуривателя, выключателей света в салоне;
• остальные габаритные сигналы.

9 – предохранитель отвечает за:

• поворотный указатель;
• реле-прерыватель и индикатор аварийной сигнализации;
• контакты включения нагревателя заднего стекла;

• клаксон;
• розетка;
• свет в салоне;
• задний стоп-сигнал.

• противотуманный свет (задний);
• моторчик очистителя фар (запуск, возврат в начальное положение).

16 – отвечает за работу прикуривателя.

Еще один блок находится в моторном отсеке. Там предохранители отвечают за:

Chevrolet Niva: замена ламп в блок-фаре

12 апреля 2020 годаРаботу проводим на правой блок-фаре, на левой блок-фаре лампы меняем аналогично.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Для замены лампы дальнего света снимаем защитный резиновый чехол с корпуса блок-фары.Отсоединяем колодку проводов от лампы.Отсоединяем колодку проводов от лампы. Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Сжав концы пружинного фиксатора, выводим их из зацепления с крючками отражателя и отводим фиксатор от лампы.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу h2 в обратной последовательности.Вынимаем лампу дальнего света из корпуса блок-фары. Устанавливаем новую лампу h2 в обратной последовательности.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Для замены лампы ближнего света снимаем защитный резиновый чехол ламп ближнего и габаритного света. Отсоединяем наконечники проводов от выводов лампы.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности.Нажав на верхний конец пружинного фиксатора, выводим фиксатор из зацепления с крючками отражателя и отводим его от лампы. Вынимаем лампу ближнего света из корпуса блок-фары. Устанавливаем новую лампу H7 в обратной последовательности. Для замены лампы габаритного света тянем на себя патрон лампы.Для замены лампы габаритного света тянем на себя патрон лампы.Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.Вынимаем лампу из патрона. Устанавливаем новую лампу габаритного света W5W в обратной последовательности.Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре).Для замены лампы указателя поворота поворачиваем патрон лампы серого цвета против часовой стрелки (для наглядности показано на снятой блок-фаре). Вынимаем патрон с лампой из корпуса блок-фары.Вынимаем патрон с лампой из корпуса блок-фары.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.Нажав на лампу, поворачиваем ее против часовой стрелки до упора и вынимаем лампу из патрона. Устанавливаем новую лампу PY21W указателя поворота в обратной последовательности.На автомобиле с ABS, доступ к лампам левой фары затруднен. Но, демонтировав корпус воздушного фильтра и воздухозаборник, с задачей справиться возможно. Тут потребуется аккуратность и небольшое зеркало, глядя в которое работу можно проводить не совсем наощупь. Также можно воспользоваться смартфоном с фронтальной камерой. Тогда изображение внутренней части фары можно будет наблюдать на экране.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Ключом «на 8» отворачиваем два болта пластины крепления корпуса воздушного фильтра.Вынимаем заднюю опору корпуса воздушного фильтра из кронштейнаВынимаем заднюю опору корпуса воздушного фильтра из кронштейна Освобождаем воздухозаборник и отводим корпус воздушного фильтра.Освобождаем воздухозаборник и отводим корпус воздушного фильтра.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Сняв резиновый колпак получаем доступ к лампе ближнего света и патрону лампы габаритного света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Отсоединяем наконечники проводов, освобождаем пружинный фиксатор как показано выше и вынимаем лампу ближнего света.Вид на патрон лампы ближнего света.Вид на патрон лампы ближнего света.После замены ламп устанавливаем демонтированные узлы в обратной последовательности.Chevrolet Niva: замена ламп в блок-фареChevrolet Niva: замена ламп в блок-фареОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Достоинства:

дорожный просвет,компактный автомобиль

Недостатки:

маломощный двигатель,сборка печки отвратительная,обдув ног не регулируется,зимой ноги замерзают,всевозможные сальники не так просто менять и дорого это и часто,раздатка включается не всегда.

www.zr.ru

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.
