Электрооборудование зил 130 и 131: цветная схема и особенности обслуживания

Устройство системы охлаждения ЗИЛ-130

Одним из основных элементов рассматриваемой конструкции является радиатор, который состоит из пары бачков (сверху и снизу), средней части, патрубков, горловины с пробкой и трубки отвода пара. Элемент размещается на раме перед мотором, фиксируется при помощи резиновых подушек с пружинами. Охлаждение радиатора осуществляется посредством встречного воздушного потока, который усиливается под воздействием вентилятора. На грузовик указанного класса монтируются пластинчатые или трубчатые радиаторы.

Первый вариант имеет сердцевинную вставку из единого ряда трубок из латуни. Они обладают плоской формой, каждая изготовлена из гофрированных аналогов, соединенных между собой способом пайки. У трубчатых моделей сердцевина организована несколькими прослойками трубок. Они пропущены сквозь поперечные пластины, которые повышают площадь охлаждения и жесткость узла. Горловина с пароотводным элементом предусмотрена в верхнем бачке, герметическое закупоривание обеспечивается пробкообразной крышкой с парой клапанов.

Радиаторная пробка. Благодаря плотному прилеганию дает возможность свести к минимуму потери жидкости из-за образования пара или переливания. Независимо от того, сколько литров в системе охлаждения ЗИЛ-130 находится на текущий момент, паровой клапан пробки предотвращает вероятность разрыва и выпучивания радиатора. Его открытие происходит, когда давление достигает 1,25 кгс/кв.см. Воздушным клапаном не допускается деформация радиатора при чрезмерной конденсации водяных паров. Если параметр разрежения достигает 0,8 кгс/кв.см, он открывается, пропуская воздух в радиатор.

Устройство системы охлаждения ЗИЛ предполагает наличие термостата. Данный элемент установлен на выходе хладагента из контура входного трубопровода. В качестве наполнителя выступает твердая медно-церезиновая смесь. «Начинка» находится в медном резервуаре, который прикрыт диафрагмой из резины, агрегирующей с каучуковым буфером. Сверху него имеется шток, взаимодействующий с рычагом. В запертом положении он удерживается посредством пружины.

Когда хладагент нагревается до 70 градусов, баллонный наполнитель плавится и расширяется, в результате чего диафрагма подается вверх. Ее давление трансформируется рычагу через буферно-штоковый механизм, в результате чего отпирается заслонка. У некоторых модификаций предусмотрен перепускной клапан, рабочие температуры которого варьируются в пределах 78-95 градусов.

При работе двигателя в системе охлаждения ЗИЛ-130 (объем которой составляет 28 литров) жидкость из нижнего радиаторного бачка подается под давлением через шланговый отвод в рубашку охлаждения БЦ и ГЦ. Если идет прогрев холодного мотора, соединительный патрубок охлаждающей рубашки двигателя блокирован термостатическим клапаном. При этом охладитель работает по малому контуру, не поступая в радиатор, подается обратно к жидкостному насосу. После прогрева жидкости до нужного уровня клапан открывается, активируя большой круг охлаждения через радиатор, обеспечивающий отвод тепла в необходимом количестве.

На рисунке:

1. Резервуар.

2. Церезин.

3. Мембрана.

4. Втулка.

5. Шток.

6. Пружина возвратного типа.

7. Заслонка.

8-13. Патрубки.

9. Коромысло.

10. Остов.

11. Буфер.

12. Обойма.

Внешний вид

Грузовой автомобиль ЗИЛ-45065, как и многие его другие аналоги, построенные на базе модификаций ЗИЛ-4331, обладает угловатыми и четкими очертаниями. Спереди установлен металлический бампер с интегрированными приборами головного освещения и указателями поворотов. В центральной части бампера имеются две прорези.

Крылья и капот соединены в один элемент. Передняя часть этой конструкции имеет радиаторную решетку, в центре которой расположена эмблема ЗИЛ.

Сбоку грузовик мало чем отличается от других моделей. Здесь также присутствуют широко вынесенные зеркала заднего вида, окна с форточкой, небольшие поручни, а также по одной подножке на каждой стороне, которая окрашена в черный цвет.

Торговые марки

В случае нарушения контакта в соединении проводов на выводах, окисления или неплотного прилегания контактов в переключателях света лампы не горят или значительно снижают силу света.
Схема электрооборудования зил цветная. Очистка свечей производится пескоструйным устройством, расположенным в корпусе прибора.
Затем вышли три его модификации: с карбюраторным двигателем;с дизельным двигателем;с неэкранированной проводкой для гражданских нужд. Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.
Руководство по ремонту и эксплуатации, каталог деталей, цветные. Реостатом устанавливают нагрузку 8—10 в. По схеме монтажного блока рис.
Очевидно, что применение в первом примере контрольной лампы, а во втором омметра равнозначно. Оборванные провода нужно заменить целыми.

При проверке на автобусе регуляторов напряжения и ограничителя тока пускают двигатель, затем отсоединяют провод, идущий от стартера к клемме Б реле регулятора, включают Вольтметр между массой и клеммой Б реле-регулятора и подключают амперметр между проводом, отъединенным от клеммы Б, и клеммой Б реле-регулятора. Оборванный провод надо заменить.

При исправном регуляторе напряжения показания вольтметра должны находиться в пределах 13,5—15 в. Аналогично подключаем омметр к выводам Ш4—12 и ШЗ—5 Ш10—5. Схемы электрооборудования электросхемы.

При исправном регуляторе напряжения показания вольтметра должны находиться в пределах 13,5—15 в. Там же находим, что через вывод Ш2—3 и далее Ш9—14 ток подается к лампам в задних фонарях. Это достигается зачисткой посадочных мест от грязи, коррозии и краски, а также надежным креплением проводов, соединяющих корпуса приборов между собой и с массой автомобиля. При этом необходимо иметь в виду, что каждый потребитель за исключением приборов системы электропуска может питаться током как от аккумуляторной батареи, так и от генератора. Замыкание проводников и деталей аппаратов и устройств электрооборудования на корпус автомобиля возникает из-за разрушения изоляции при механическом или тепловом повреждении ее.
Быстрая проверка генератора вне автомобиля

Зил самосвал

Реле-регулятор можно проверить непосредственно на автобусе. Детальная проверка различных реле описана в соответствующих разделах книги. Обрыв в цепи источников и потребителей электрической энергии возникает вследствие расплавления плавкого предохранителя, размыкания контактов в термобиметаллическом предохранителе, разрыва проводов, непрочного крепления наконечников проводов на выводах, нарушения контакта в штекерном соединении проводов, нарушения контакта в выключателях и переключателях, обрыва цепи в потребителях перегорание нити накаливания в лампе, перегорание дополнительного резистора или обмотки электродвигателя и т.
Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы. Для выявления места обрыва провод с пружинным наконечником присоединяют к массе, а острием наконечника начинают касаться зажимов цепи в направлении от неработающего прибора к аккумуляторной батарее.
Затем вышли три его модификации: с карбюраторным двигателем;с дизельным двигателем;с неэкранированной проводкой для гражданских нужд.
Для передачи электрической энергии от источника к потребителям используют провода, которые по изоляции разделяются на провода низкого и высокого напряжения.
Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы.
Для контроля выпрямителя к его положительному и отрицательному зажимам подключают вольтметр или контрольную лампу и отъединяют провод от зажима Б реле- регулятора.
Включают предохранитель замыкают контакты нажатием кнопки.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

СИНХРОНИЗАТОР

Синхронизаторы обеспечивают бесшумность при включении. Разница в частоте вращения муфты синхронизатора и включении шестерни выравнивается плавно благодаря возникающей между ними силе трения. Механизм переключения КПП имеет фиксирующее устройство оно удерживает стержни переключения в требуемом положении.

Синхронизатор ЗИЛ-130

Синхронизатор автобусов ЛАЗ-695, ЛАЗ-697 и автомобиля ЗИЛ-130 (рис. 132) работает следующим образом.

При перемещении муфты 11 влево с помощью вилки переключения коническое бронзовое кольцо передвинется вместе с ней и прижмется к конической поверхности шестерни 1. Конические кольца 7 и муфта ]] связаны между собой не жестко, а через три фиксирующих пальца 5 с шариками и пружиной. Шестерня 1 и кольца 7 вращаются с разной окружной скоростью. До тех пор, пока за счет силы трения эти скорости не сравняются, муфта 11 будет смещаться (рис. 132, б).

Синхронизатор ЗИЛ-130

Оба бронзовых кольца 7 жестко связаны друг с другом при помощи пальцев 12. Муфта 11 будет передвигаться до того момента, пока коническая поверхность 10 муфты не упрется в коническую поверхность 9 пальца (рис. 132, а и г). Когда же скорости колец 7 синхронизатора и конуса шестерни 1 выравняются, палец 12 расположится по центру отверстия муфты 11, блокирующие конические поверхности разъединятся (рис. 132, в и д), и муфта продолжит свое смещение. Ее наружные зубья 13 войдут в зацепление с внутренними зубьями шестерни вала 1, которая, таким образом, соединится с помощью синхронизатора с ведомым валом 14.

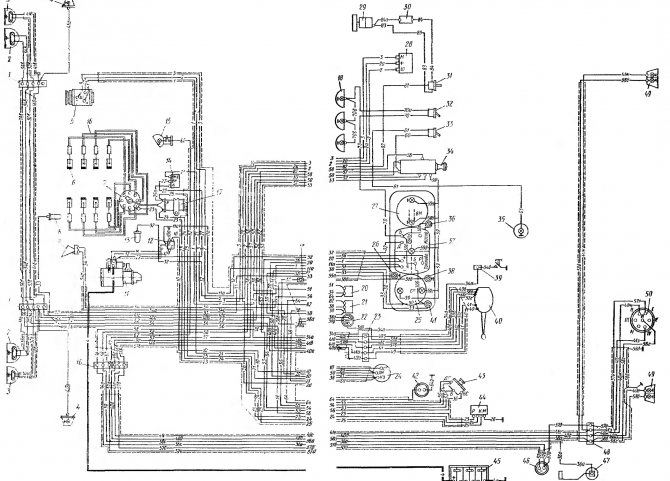

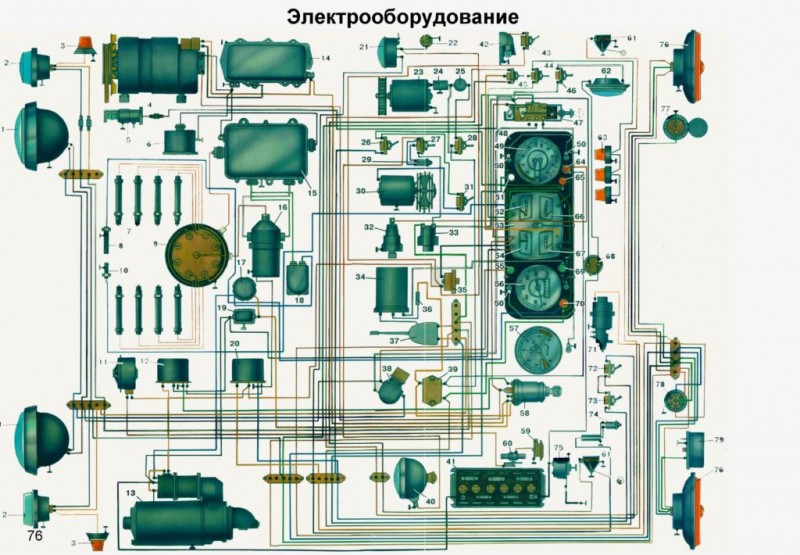

Цветная схема электрооборудования автомобиля ЗИЛ-131



1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева жидкости; 16 — электрический сигнал; 17 — реле включения переднего моста; 18 — реле стартера; 19 — конденсаторный фильтр; 20 — стартер; 21 — розетка рации; 22 — зуммер; 23 — электродвигатель отопителя; 24 — конденсатор электродвигателя отопителя; 25 — резистор электродвигателя отопителя; 26 — электродвигатель вентилятора; 27 — опознавательные фонари автопоезда; 28 — выключатель сигнала торможения; 29 — прожектор искатель; 30 — фонарь освещения кабины; 31 — выключатель фонаря освещения кабины; 32 — выключатель принудительного включения привода переднего моста; 33 — выключатель опознавательных фонарей автопоезда; 34 — переключатель датчиков указателя уровня топлива; 35 — переключатель отопителя; 36 — выключатель плафона; 37 — выключатель вентилятора; 38 — переключатель управляемой фарой; 39 — выключатель управляемой фары; 40 — центральный переключатель света; 41 — контрольная лампа включения привода переднего моста; 42 — манометр тормозной системы; 43 — контрольная лампа аварийного падения давления масла; 44 — комбинация приборов; 45 — плафон; 46 — контрольная лампа указателей поворота; 47 — спидометр; 48 — контрольная лампа аварийного перегрева жидкости; 49 — контрольная лампа дальнего света фар; 50 — манометр системы регулирования давления воздуха в шинах; 51 — предохранитель; 52 — реле указателей поворота; 53 — контактное устройство электрического сигнала; 54 — кнопка сигнала; 55 — переключатель указателей поворота; 56 — розетка переносной лампы; 57 — переключатель света фар; 58 — переключатель зажигания; 59 — предохранитель; 60 — предохранитель; 61 — аккумуляторная батарея; 62 — выключатель аккумуляторной батареи; 63 — электромагнит клапана системы включения переднего моста; 64 и 68 — датчики указателей уровня топлива; 65 — выключатель клапана переднего моста; 66 — выключатель контрольной лампы включения переднего моста; 67 — розетка прицепа; 69 — розетка переносной лампы; 70 — задний фонарь; 71 — фонарь освещения номерного знака; 72 — выключатель сигнала водителю.

Материалы по теме: Принципиальная схема электрооборудования автомобиля ЗИЛ-130, назначение и описание.

Статьи по ремонту автоэлектроники

Модификации

Существует несколько модификаций этого транспортного средства. Например, модель 130А — тягач бортового типа, оборудованный гидравлическим усилителем руля, тягово-сцепным механизмом, пневматическими выводами и комбинированным тормозным краном.

Модификация 130Г — это самосвал с удлиненной платформой и двухсекционными боковыми бортами.

Модель 130В — это транспорт с укороченной колесной базой, как и модель 130ВТ, которая оснащена удлиненным задним мостом.

130Д — это шасси, которое устанавливается на строительные самосвалы с укороченной колесной базой, а модель 130Б подходит для сельскохозяйственной техники, колесная база которой не превышает 3800 мм.

До 1977 г. выпускалась модель 130-66 с грузоподъемностью 5000 кг, на ее смену пришла модификация 130-76, у которой грузоподъемность была увеличена до 6 000 кг.

Устройство

Конструкция этого автомобиля включает в себя такие механизмы и детали, как:

1. Электрооборудование, отвечающее за световую и звуковую сигнализацию, ближний и дальний свет и т.д.
2. Трансмиссию, которая представляет собой ходовую часть транспортного средства.
3. Механизм рулевого управления и пневматическая подвеска ЗИЛа.
4. Силовой агрегат, оснащенный карбюратором, насосным элементом и жидкостной системой охлаждения.
5. Механизм торможения независимого типа. Система представлена вспомогательным, стояночным и рабочим тормозом.
6. Механизм сцепления, колеса и шины транспорта.
7. Пневматическая система, в которую входит компрессор, штуцер, хомут и шланги.
8. Кабина водителя и грузовая платформа.

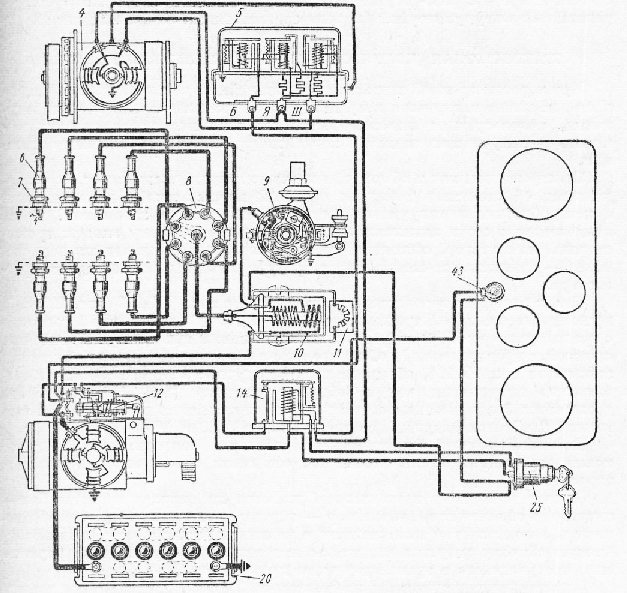

Электрооборудование

Схема электрооборудования цветная и с описанием есть в руководстве по ремонту транспорта.

Отрицательные клеммы всех электрических приборов и устройств ЗИЛа подключены к массе автомобиля. Номинальное напряжение в цепи проводки составляет 12 В. Электросхема представлена проводами низкого напряжения ПГВА и проводами высокого напряжения ПВВ.

Если обрыв произошел на проводах низкого напряжения, то можно обмотать место повреждения изоляционной лентой. Если обрыв произошел на проводах высокого напряжения, их следует заменить, т.к. они не подлежат ремонту. Для определения обрыва рекомендуется воспользоваться пробником, оборудованным контрольной лампой.

КПП

Трансмиссия включает в себя следующие элементы:

• вал ведущего типа;
• подшипник;
• стопорные и уплотнительные кольца;
• фиксирующий пружинный механизм;
• зубчатые колеса;
• вилка переключения скоростей;
• втулка;
• пробка контрольно-заливочного отверстия;
• осевое устройство промежуточного рычага;
• ведомый вал;
• спидометр;
• штифт.

Коробка передач оборудована шестернями, необходимыми для включения второй, третьей и четвертой передачи.

Сборка механизма после проведения ремонтных работ осуществляется только при отключенном силовом агрегате.

Передаточные числа механизма:

• первая передача — 6,45;
• вторая передача — 3,56;
• третья передача — 1,98;
• четвертая передача — 1,275;
• пятая передача — 1,00.

Рулевое управление

Рулевое управление ЗИЛа состоит из:

• насоса гидравлического усилителя;
• бака;
• шланга низкого давления насосного элемента;
• рулевой колонки управления;
• переключателя;
• карданного вала;
• крепежных элементов;
• картера;
• рейки;
• клина, который нужен для крепления карданного вала;
• контактного устройства;
• трубы высокого давления;
• сошки;
• масляного радиатора.

Гидравлический усилитель рулевого механизма дает возможность снизить уровень нагрузки и усилия, которое прикладывается для поворота передних колес транспорта. Это устройство способствует смягчению ударов во время езды по бездорожью и позволяет сохранить контроль над управлением автомобиля, если произошел разрыв шины переднего колеса.

Кузов

Габариты и объем кузова:

• длина — 6675 мм;
• высота — 2400 мм;
• объем — 5 м3 .

Допустимый угол подъема самосвальной платформы составляет 50°. Разгрузка может осуществляться назад, в правую или левую сторону. Площадь платформы составляет 8,7 м2 , а параметры — 2325-3752 мм.

Конструкция кузовной части транспортного средства включает в себя:

• борта;
• крепежные элементы;
• основание;
• шпингалеты;
• натяжные петли;
• продольный брус;
• раму;
• хомут;
• брызговик;
• кронштейн и болт кронштейна;
• вспомогательный брусок.

Общее количество бортов — 6. Основание конструкции выполнено из прочного металла, есть возможность установки тента. Настил на основании выполнен из дерева, а борта представлены в виде профилированных панелей, которые изготовлены из листовой стали.

Предохранители

В системе электрооборудования автомобилей ЗИЛ 131 и 130 могут быть установлены следующие предохранители:

• биметаллический предохранитель на 20 А с автоматическим замыканием в цепи наружного освещения и ламп освещения приборов, расположен на центральном переключателе света (под приборной панелью);
• предохранитель на 20 А с автоматическим замыканием для цепей звукового сигнала и переносных ламп; установлен на отдельной панели за щитком кабины слева;
• блок предохранителей с автоматическим замыканием (два предохранителя на 6/7,5А каждый) в цепях питания электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворота; установлен на той же панели, что и предохранитель звукового сигнала (на более ранних годов выпуска отсутствовал).

Более подробно смотрите на схема.

Недостатки

Как и любая другая техника, самосвал ЗИЛ-45065 имеет и ряд своих недостатков, среди которых следует отметить:

1. Меньшую грузоподъемность, чем у современных зарубежных аналогов этого же класса;
2. Морально устаревшую конструкцию и многие технические решения;
3. Низкий уровень комфорта в кабине по современным меркам;
4. Большой расход топлива по современным меркам;
5. Частое появление различных поломок и неисправностей при отсутствии регулярного технического обслуживания.

Сейчас приобрести подержанный самосвальный грузовик ЗИЛ-45065 можно по средней стоимости в пределах от 120 тысяч и до 190 тысяч рублей. Такой ценник, как правило, имеют модели, выпущенные в период с 1993 по 1996 год. Более поздние версии имеют среднюю стоимость в пределах от 210 до 330 тысяч рублей.

Стоит отметить, что цена автомобиля складывается с учетом таких факторов, как год выпуска, техническое состояние, а также пробег.

Возможные неполадки проводки

Недостатком бесконтактной системы грузовика в былые времена являлось недостаточное количество электронных деталей и их надежность для эксплуатации в суровых погодных условиях.

Неполадки проводки могут возникнуть по причине:

• обрыва цепи;
• повреждения токоведущих элементов: жил, контактов, проводов;
• плохого контакта в местах соединения;
• окисление клемм и контактов;
• повреждения изоляции;
• отсутствия питания.

Обрыв в электрической цепи можно определить с помощью вольтметра или контрольной лампочки.

Оборванные провода нужно заменить целыми. Если нет возможности сделать замену, можно временно соединить оборванные концы провода, обмотав их изоляционной лентой.

Следует следить за чистотой контактов, иначе ток не сможет пробивать образовавшуюся из масла или окиси пленку.

Особенности электрооборудования

Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:

1. Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
2. Бесконтактная система зажигания с электронным коммутатором;
3. Автомобильный генератор переменного тока увеличенной мощности;
4. Экранированная герметичная электропроводка ЗИЛ 131.

Справочно: На случай поломки или выхода из строя коммутатора на авто устанавливался аварийный генератор импульсов. Благодаря его наличию, автомобиль мог оставаться в строю еще 30 часов.

Бесконтактная система зажигания

На автомобилях ЗИЛ 131 впервые применили бесконтактную систему зажигания, отличавшуюся от традиционной улучшенными параметрами искрообразования:

1. В контактной системе постоянный ток от аккумулятора проходит через первичную обмотку катушки зажигания;
2. В бесконтактной – в цепи между АКБ и катушкой подключается конденсатор;
3. Он накапливает высокое напряжение, заряжаясь электронной схемой.

В свою очередь, электронная схема состоит из:

1. преобразователя напряжения, заряжающего накопительный конденсатор;
2. электронного ключа, подключающего данный конденсатор к катушке зажигания.

Справочно: при замасливании свечей традиционная контактная система зажигания неспособна поджечь топливовоздушную смесь в цилиндрах. А бесконтактная способна сгенерировать больший импульс, т.е. она менее чувствительна к забрызгиванию свечей и к качеству самого топлива.

Особенности и недостатки бесконтактной системы

Недостатком бесконтактной системы в те годы являлся дефицит электронных компонентов и их надежность при многолетнем использовании в суровых условиях.

Применительно к ЗИЛ 131:

1. проводка ЗИЛ 131 выполнялась экранированной, однако ее качество оставляло желать лучшего;
2. на автомобилях первых лет выпуска не удавалось обеспечить длительность импульса конденсаторов;
3. конструктивная сложность применяемых тиристоров и транзисторов требовала дополнительного обучения автомехаников и водителей.

https://youtube.com/watch?v=h8uhNvVhtEI

Салон

1 – рычаг стояночного тормоза; 2 – ручка управления жалюзи радиатора; 3 – рычаг переключения передач; 4 – переключатель указателей поворота; 5 – форсунка обмыва ветрового стекла; 6 – щиток приборов; 7 – педаль обмыва ветрового стекла; 8 – педаль сцепления; 9 – ножной переключатель света фар; 10 – педаль тормоза; 11 – педаль управления дроссельной заслонкой.

Рулевой механизм ЗИЛа-130 представлял собой винт со специальной гайкой шарообразной формы плюс поршень-рейку. Гидроусилитель был встроенным. Трехместная кабина располагается сразу за двигателем. Сиденье при этом регулируется по длине, по высоте и наклону спинки. Из основных опций в кабине присутствовал отопитель, стеклоочиститель с двумя щетками, устройство для обмыва стекла. Для 60-х годов эргономика кабины на высшем уровне. Приборная панель и функциональные приборы расположены очень удобно в отношении водителя. В крыше кабины конструкторы предусмотрели два вентиляционных люка. Решетка радиатора стала запоминающимся элементом. Кабина выполнялась из цельного метала и рассчитывалась на три посадочных места. Инженерный состав потрудился на славу, ведь автомобиль был комфортабельным и сильно рознился от многих советских грузовых машин. Водители получали улучшенные условия для выполнения своего труда.

Сидеть внутри было намного удобнее, ведь изменения коснулись и ширину – она была увеличена на 1.2 метра, если сравнивать с моделью ЗиЛ-164. В просторной кабине были оптимально расположены приборы и органы управления. К тому же появились мягкие сидения – для водителя и для пассажиров (сдвоенное). Сидение шофера теперь могло регулироваться в горизонтальном и вертикальном направлениях. Еще можно было менять угол наклона спинки кресла и подушки. Именно на ЗиЛ-130 дебютировал гидравлический усилитель рулевого колеса. Благодаря этому повысилась не только простота управления грузовым автомобилем, а и его безопасность – если переднее колесо разрывалось, грузовик было легче удержать на дорожном участке.

Ремонт своими руками

Для починки указанного узла и регулировки сцепления ЗИЛа-130 потребуется специальный стенд.

Сборка узлов трансмиссии осуществляется в следующем порядке.

1. Производится монтаж шарикового подшипникового механизма, для чего стопорное кольцо помещается в предусмотренную канавку блока.
2. Подшипник монтируется в специальное гнездо на ведущем валу, при этом выточка элемента должна быть обращена наружу.
3. После размещения основного вала на стендовом столе, производят запрессовку подшипникового устройства при помощи специального станка. Кроме того, потребуется оправка, посредством которой элемент забивается в шейку вала до упора.
4. При помощи динамометрического ключа затягивают гайки с усилием 20 кГм. Бортик должен помещаться в пазу первичного валика.
5. Солидолом или его аналогом обрабатывают внутренние части шестеренок, затем устанавливают роликовые подшипники. Последний элемент следует монтировать без натяга. После проведения процедуры выполняют диагностику на предмет свободного вращения деталей, без выпадения из своих гнезд.
6. Монтируется стопорное кольцо.
7. Перед сборкой синхронизаторов второй и третьей скорости коробки передач ЗИЛ-130 в механизм помещают три фиксирующие опоры, фрезерной частью наружу.
8. Далее потребуется совмещение отверстий указанных выше деталей. Затем производится запрессовка колец.
9. Выполняют сборку трех креплений при помощи пружин и шариков, которые монтируются в предусмотренные гнезда каретки. Аналогичные работы проводят со вторым кольцом, устанавливаемым на блокировочные пальцы.

Смотреть галерею

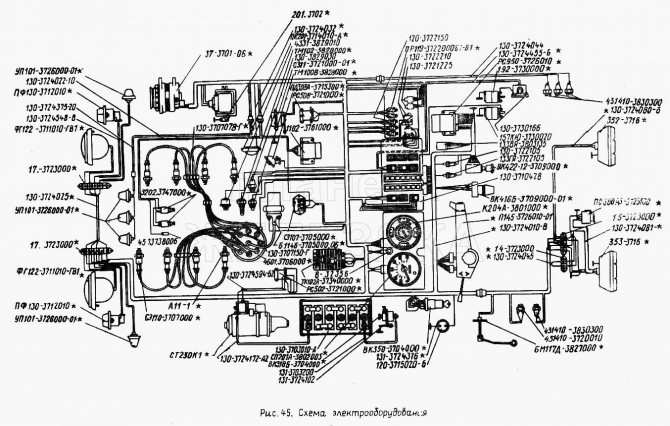

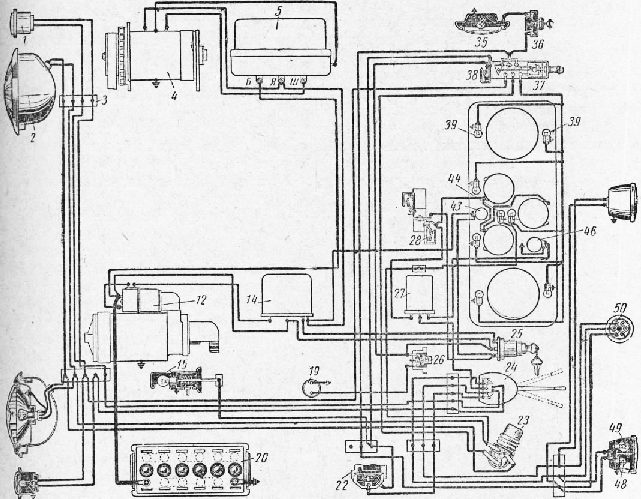

Электросхема ЗИЛ 131

Обозначение

1 — Фара головного света; 2 — Передний фонарь; 3 — Боковой повторитель указателя поворота; 4 — Генератор; 5 — Подкапотная лампа ПД308А; 6 — Аварийный вибратор РС 331; 7 — Свеча зажигания; 8 — Датчик контрольной лампы аварийного перегрева ТМ102; 9 — Прерыватель распределитель; 10 — Датчик температуры охлаждающей жидкости ТМ100В; 11 — Электрический сигнал С311-01; 12 — Реле стартера РС502; 13 — Стартер СТ2А; 14 — Регулятор напряжения РР132К; 15 — Транзисторный коммутатор ТК200-01; 16 — Катушка зажигания Б118; 17 — Добавочный резистор СЕ326; 13 — Фильтр радиопомех ФР82Ф; 19 — Конденсаторный фильтр ФР132Т; 20 — Реле включения переднего моста РС523; 21 — Зуммер РС 508; 22 — Розетка рации В47К; 23 — Электродвигатель отопителя 192.3730; 24 — Конденсатор электродвигателя отопителя КБП-С125-40-1,0; 25 — Резистор электродвигателя отопителя СЭ300; 26 — Выключатель 46.3710 принудительного выключения переднего моста; 27 — Переключатель управляемой фары П20-А2; 28 — Переключатель отопителя П20-А2; 29 — Выключатель управляемой фары ВК38-Б; 30 — Электродвигатель вентилятора МЭ11; 31 — Выключатель вентилятора ВК26-А2; 32 -Датчики ММ 124-Д аварийного падения воздуха в тормозной системе; 33 — Выключатель сигнала торможения ВК13-В; 34 — Реле указателей поворота РС57; 35 — Предохранитель 20А ПР2Б; 36 — Предохранитель 6А ПР119-01; 37 — Переключатель указателей поворота П105А-01; 38 — Переключатель света фар П53Б; 39 — Предохранители (2х7,5А) 13.3722; 40 — Прожектор искатель 17.3711; 41 — Аккумуляторная батарея 6СТ-90ЭМ; 42 — Фонарь освещения кабины ФП12-Б (дополнительный); 43 — Выключатель дополнительного фоноря освещения кабины ВК26-А2; 44 — Выключение опозновательных фонарей автопоезда ВК26-А2; 45 — Переключатель датчиков уровня указателей топлива П20-А2; 46 — Выключатель плафона ВК26-А2; 47 — Центральный переключатель света П44-А; 48 — Щиток приборов; 49 — Манометр тормозной системы МД213; 50 — Лампа подсветки приборов; 51 — Контрольная лампа включение привода переднего моста ПП6-Б; 52 — Указатель температуры охлождающей жидкости; 53 — Комбинация приборов КП205; 54 — Амперметр; 55 — Контрольная лампа дальнего света фар ПД20-Д1; 56 — Спидометр СП201А; 57 — Манометр системы регулирования давления воздуха в шинах МД223-Б; 58 — Замок зажигания ВК350; 59 — Кнопка сигнала; 60 — Контактное устройство электрического сигнала; 61 — Датчик указателя уровня топлива БМ117Д; 62 — Плафон ПК201А; 63 — Опозновательные фонари автопоезда УП101-01; 64 — Контрольная лампа ПД20-Е аварийного падения давление воздуха в системе тормозов; 65 — Контрольная лампа ПД20-Е1 аварийного падения давления масла; 66 — Указатель давления масла в двигателе; 67 — Указатель уровня топлива в баке; 68 — Розетка переносной лампы В47К; 69 — Контрольная лампа указателей поворота ПД20-Д1; 70 — Контрольная лампа аварийного перегрева жидкости в системе охлаждения двигателя ПД20-Д1; 71 — Электромагнит 1402.3747 клапана системы включения переднего моста; 72 — Выключатель переднего моста ВК403; 73 — Выключатель контрольной лампы включения переднего моста ВК403; 74 — Выключатель сигнала водителю ВК38-Б; 75 — Выключатель аккумуляторной батареи ВК138Б; 76 — Задний фонарь ФП133А; 77 — Розетка переносной лампы ПС400; 78 — Розетка прицепа ПС3ООА-ЮО; 79 — Фонарь освещения номерного знака ФП134;

Зил самосвал

Реле-регулятор можно проверить непосредственно на автобусе. Детальная проверка различных реле описана в соответствующих разделах книги. Обрыв в цепи источников и потребителей электрической энергии возникает вследствие расплавления плавкого предохранителя, размыкания контактов в термобиметаллическом предохранителе, разрыва проводов, непрочного крепления наконечников проводов на выводах, нарушения контакта в штекерном соединении проводов, нарушения контакта в выключателях и переключателях, обрыва цепи в потребителях перегорание нити накаливания в лампе, перегорание дополнительного резистора или обмотки электродвигателя и т.

Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы. Для выявления места обрыва провод с пружинным наконечником присоединяют к массе, а острием наконечника начинают касаться зажимов цепи в направлении от неработающего прибора к аккумуляторной батарее.

Затем вышли три его модификации: с карбюраторным двигателем;с дизельным двигателем;с неэкранированной проводкой для гражданских нужд.

Для передачи электрической энергии от источника к потребителям используют провода, которые по изоляции разделяются на провода низкого и высокого напряжения.

Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы можно подпаять параллельно ему проводник или заменить печатные платы.

Для контроля выпрямителя к его положительному и отрицательному зажимам подключают вольтметр или контрольную лампу и отъединяют провод от зажима Б реле- регулятора.

Включают предохранитель замыкают контакты нажатием кнопки. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Общее устройство грузовика

Особенности электрооборудования

Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:

1. Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
2. Бесконтактная система зажигания с электронным коммутатором;
3. Автомобильный генератор переменного тока увеличенной мощности;
4. Экранированная герметичная электропроводка ЗИЛ 131.

Бесконтактная система зажигания

На автомобилях ЗИЛ 131 впервые применили бесконтактную систему зажигания, отличавшуюся от традиционной улучшенными параметрами искрообразования:

1. В контактной системе постоянный ток от аккумулятора проходит через первичную обмотку катушки зажигания;
2. В бесконтактной – в цепи между АКБ и катушкой подключается конденсатор;
3. Он накапливает высокое напряжение, заряжаясь электронной схемой.
