Гбо на метане в 2020 году: все, что нужно знать об установке оборудования

Цена вопроса

Стоимость монтажа ГБО на автомобиль формируется в зависимости от ряда факторов:

• вид газа (метан или пропан);
• поколение ГБО;
• компания-производитель;
• класс автомобиля.

Помимо этого, следует учитывать и возраст транспортного средства. Задумываясь перевести свою машину на метан или пропан, стоит обращаться только в специализированные сервисные центры, а гаражные мастерские лучше обходить стороной. Здесь речь идет не только о собственной безопасности, но и остальных участников, включая пассажиров. К тому же заправлять баллон нужно не полностью, а на 80% от общей емкости, чего могут не знать непрофессионалы.

Помимо комплектации ГБО, в стоимость монтажа включена сама работа, гарантийный срок и оформление необходимой документации. На установку оборудования потребуется 4-12 часов.

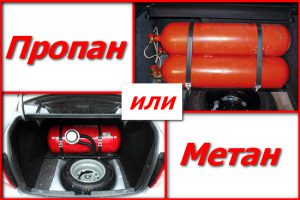

Пропан или метан. В чём отличия.

Метан — простейший по составу предельный углеводород, газ без цвета и запаха. Нетоксичен и неопасен для здоровья человека.

Пропан — это газ, который образуется во время переработки нефти, также может выделяться из продуктов природного газа. Для создания топлива пропан смешивают с бутаном. Находится пропан под небольшим давлением от 10 до 15 атмосфер в баллоне.

Оба газа прозрачные и их запах не чувствуются, в связи с этим добавляются одоранты в целях безопасности, чтобы вовремя почувствовать утечку.

Метан и пропан отличаются между собой в использовании и характеристиках. Основные различия этих двух видов газа состоят в следующем:

• Газовое оборудование на пропановом топливе в разы дешевле, чем установка ГБО метан.
• Использование метана даёт большую экономию в дальнейшем. Стоимость метана в три раза меньше, чем бензин, что предоставляет возможность легко окупить установку оборудования.
• При грамотной установке ГБО метан можно считать безопасным видом топлива.
• Топливо из газа считается экологическим и не имеет большого и отрицательного воздействия на природу. Пропан имеет примеси, в связи с этим, он менее экологичен, чем метан. Метан считается наиболее экологичным топливом на сегодняшний день.
• Заправки на пропане встречаются практически так же часто, как и заправки для автомобилей на бензине. Метановые заправки придется искать заранее, так как встречаются немного реже и в основном в больших городах.
• Пропановые баллоны легче по весу, чем метановые, за счёт того, что газ сжимают под невысоким давлением. В дорогу можно запастись пропановым газом в три раза больше, чем метановым.
• Метановые баллоны достаточно габаритные в размерах и тяжелые по весу, т.к. находятся под высоким давлением (100-120 кг.) В 100-литровый баллон входит 25 м3 – это эквивалентно 25 литрам бензина.

Поколения ГБО, работающие на метане

Этот газ используется с самых первых поколений ГБО. Он подходит лучше всего для ранних версий установок метана на легковой автомобиль и тому есть объяснение.

Оборудование на метане используется на грузовых автомобилях, большинство из которых имеют карбюраторные или моноинжекторные моторы. Для них подходит ГБО первого и второго поколения.

Начиная с третьего поколения, газовому оборудованию машин на метане добавилась электроника, система значительно автоматизировалась. Теперь впрыск газа осуществляется под управлением электронного блока. Это способствует более точной настройки подачи топлива через дозатор-распределитель. Другим отличием стал эмулятор форсунок, заменивший собой бензоклапан. Это решение позволяет прекратить подачу бензина, чтобы бортовой компьютер не дал сбой.

Именно четвертое поколение ГБО для авто на метане стало более совершенным. В нем были сделаны специальные газовые форсунки, а также был улучшен электронный блок питания. В системах четвертого типа газ подается другим образом — сразу поступает в коллектор через электромагнитные форсунки. Агрегатное состояние газа не изменено, а давление — да. Такие установки могут работать на метане.

Начиная с пятого поколения оборудования, кардинально меняется принцип подачи газа. Теперь топливо поступает из баллона в коллектор не в газообразном состоянии, а в жидком. Но это не представляется возможным по причине того, что метан не может быть жидким свыше -80 градусов. Поэтому оборудование пятого поколения может работать только на пропане.

Расход топлива ГБО и запас хода

Пропан имеет расход 5-7% больше, чем бензина. При расходе бензина 10 литров на 100 километров — расход пропана будет равен 11 — литров на 100 километров.

Метан имеет расход на 0-10% меньше, чем расход бензина. То есть, при расходе 1 литр бензина на 10 километров потребляемое количество метана будет составлять 9 м3. Пропан имеет преимущество увеличить срок езды без заправки за счет большего объема топлива.

Если учесть всё вышеперечисленное, то можно сделать выводы, что оба газа подбираются под требования клиента. Стоимость метана выше при установке, но намного дешевле при дальнейшем использовании. Стоимость пропана при установке ГТО довольно низкая, но в дальнейшем использовании он менее экономичен чем метан. Исходя из этого очевидно, что метан более экономичен, чем пропан.

Машины на газу: метан или пропан

Начнем с того, что качественное ГБО стоит достаточно дорого, причем независимо от того, какой газ используется. Однако, кроме солярки и бензина, на заправках часто можно видеть в продаже газ CNG (сжиженный газ пропан-бутан) и намного реже LPG (сжатый газ — метан).

Идем далее. Если сравнить цены на метан и пропан, тогда первый тип газа на 25-30% дешевле второго, расход на метане также ниже на 10-15%. Другими словами, на метане можно получить экономию около 35% по сравнению с пропаном. При этом, если изучить статистические данные по авто на газу, в среднем, 2/3 всех авто с ГБО ездят именно на пропане и только 1/3 использует метан. Причина в том, что данный вид топлива имеет как плюсы, так и минусы.

Прежде всего, газ-метан (СН4) является природным газом, не имеет цвета и запаха. Основным его отличием от пропана является то, что при заправке в баллоны газ не сжижается, а сжимается и находится в газообразном состоянии под высоким давлением.

Метановые баллоны большие, тяжелые (60-130 кг)  и крепкие, так как давление доходит до 270 атмосфер. Октановое число метана составляет 110-120.  При этом заправка метаном является более длительной по сравнению с пропаном (около 30 минут). Сначала баллон заправляют, потом выдерживается пауза около 20 минут, после чего осуществляется дозаправка.

В свою очередь, пропан-бутан (пропан С3Н8) является продуктом, который получается в процессе нефтедобычи. Это углеродный газ, также не имеет запаха и цвета. В баллонах пропан находится в сжиженном состоянии. Также в пропан частично добавляется бутан.

Это углеродный газ, похожий на пропан. Он нужен для того, чтобы получить необходимое октановое число газа (102-105). Давление в пропанобутановом баллоне не выше 15 атмосфер, сами баллоны легкие (до 50 кг), небольшие по размерам. Как в метан, так и в пропан-бутан добавляют специальные вещества – одоранты. Это нужно для того, чтобы ощущался запах в случае утечки газа.

Расход газа пропана на 100 км будет на 10-20% выше по сравнению с бензином, метана всего лишь на 5 % (в городском цикле). При этом во время езды по трассе на метане можно дополнительно сэкономить до 20% в сравнении с бензином, тогда как на пропане видимой экономии в плане его расхода добиться зачастую не удается.

Получается, метан выгоднее бензина в три раза (учитывается цена метана по сравнению с пропаном и расход), пропан только в два раза. Казалось бы, единственный минус — долгая заправка и тяжелые баллоны. Однако есть и другие недостатки.

Есть ли недостатки?

Если кто-то соблазнился решением перевести свой автомобиль на газовое питание и решает, что лучше метан или пропан на авто, стоит прежде учесть недостатки, которые тоже имеются.

Существенный минус – это вынужденное расставание с пространством багажного отделения, так как именно здесь располагается ГБО. К тому же каждый знает, что газ представляет собой более взрывоопасную смесь, чем бензин или дизельное топливо. Конечно, жидкий состав тоже таит в себе определенные риски, но не настолько. По этой причине необходимо регулярно проводить ТО автомобилей, работающих на газу.

Переход на альтернативный источник энергии таит в себе снижение характеристик автомобиля. Падение динамики и разгона может составлять до 5%, однако это может быть компенсировано за счет длительного расхода. В сравнении с бензином газовое топливо сгорает не так быстро и благодаря этому температура в камере сгорания очень высока.

Поэтому, переведя автомобиль на пропан, нужно пристальнее следить за состоянием поршней, которые чувствительны к повышенным тепловым нагрузкам. Вместе с этим нужно вести наблюдение за работой системы охлаждения.

Помимо того, что нельзя произвести быстрый старт, так еще нельзя выжать всю скорость, на которую способен автомобиль. И все по причине падения мощности, которая варьируется в районе 7-20%.

Особенности оборудования. Преимущества и недостатки

Поскольку, как уже было отмечено, метановые баллоны характеризуются высоким давлением, это обстоятельство предъявляет особые требования к их конструкции.

Применяется три типа баллонов для сжатого газа метана, устанавливаемые на авто:

1. из металла. Это стальные цельнолитые сосуды, имеющие утолщенные стенки. Продолжительность их эксплуатации составляет до двадцати лет;
2. из металлопластика. Такие металлические баллоны также являются цельнолитыми. Центр сосуда растачивается конусом, а на полученное свободное пространство наматывается композитный материал. Таким способом добиваются снижения массы баллона, без уменьшения объема. Продолжительность его эксплуатации – до пятнадцати лет;
3. из композитных материалов. Первоначально выполняется прочная алюминиевая или композитная основа, которая обматывается композитными материалами. Этот баллон также может эксплуатироваться до пятнадцати лет.

Метановый баллон отличается относительно большой массой в связи с необходимостью утолщения стенок. Именно поэтому и применяются композитные технологии их изготовления. Баллоны имеют только цилиндрическую форму, поэтому не могут устанавливаться вместо запаски.

Трубки для метанового ГБО выполняются бесшовным способом и способны выдержать многократное растяжение под высоким давлением. Как правило, в таком оборудовании применяются стальные трубки, имеющие диаметр шесть и десять миллиметров.

Отмечаются следующие особенности газового оборудования, предназначенного для метана:

1. вход этого узла оснащается войлочным фильтром для очистки газа от посторонних частиц;
2. после него производится установка теплообменника, подключенного к охлаждающей системе мотора. Высокая температура охладителя позволяет прогреть метан, который потом подается к понижающей камере, где происходит снижение давления примерно до двух бар.

В остальном такие редуктора любых поколений ничем не отличаются от аналогичного оборудования, использующего пропан-бутан.

Чтобы контролировать наличие остатков метана в топливной системе, необходимо использование манометров, рассчитанных на рабочее давление до четырехсот бар.

Учитывая вышеизложенное, отмечается ряд преимуществ и недостатков применения метанового топлива в качестве альтернативы традиционному.

К достоинствам относится:

• меньшая стоимость данного топлива, что в итоге снижает эксплуатационные расходы машины;
• стабильные качественные характеристики, поскольку метан не требует отдельного производства, как пропан;
• повышенная экологичность, по сравнению с остальными видами топлива.

Недостатками являются:

• большая масса и объем, занимаемый оборудованием; в связи с этим – невозможность крепления под днищем машины;
• меньшее расстояние перемещения авто, если сравнивать с прочими из перечисленных видов топлива;
• более сложный монтаж;
• высокая стоимость, как самого оборудования, так и его монтажа;
• невозможность запуска машины на газовом топливе, особенно в холодное время года – приходится заводить авто на бензине;
• повышенная потеря мощности, в том числе и сравнивая с пропаном;
• для отечественных условий – недостаточное количество станций, предоставляющих возможность заправки метана в авто.

Некоторые считают, что ГБО, в том числе и метановое, представляет повышенную опасность в эксплуатации. Однако это не совсем так:

• поскольку метан – летучий газ, при утечке он не образует взрывоопасных скоплений, а очень быстро испаряется;
• требования, предъявляемые к изготовлению метановых баллонов, обеспечивают их надежность, практически исключая вероятность возникновения опасности.

Принципиальные отличия метанового и пропанового оборудования

У автовладельца, решившего установить газовое оборудование, или газобаллонное оборудование (ГБО), на свой автомобиль, есть выбор между двумя видами газа: пропан-бутаном (сжиженным нефтяным газом) или метаном (сжатым природным газом). Несмотря на схожесть обеих схем питания двигателя газом, между пропановым и метановым газовым оборудованием есть существенная разница, связанная как со свойствами самих газов, так и со спецификой их использования в качестве топлива для ДВС.

Метан используется в сжатом газообразном состоянии, поэтому для использования его в качестве топлива метан сжимают, доводя давление в баллоне до 270 атмосфер. Поэтому баллоны с метаном — громоздкие и тяжелые (около 100 кг), хоть и вмещают не так много газа. Процесс заправки метаном довольно длительный — до 40 минут. В отличие от метана, пропан используется в сжиженном виде, давление газа в баллоне составляет около 12–15 атмосфер. Поэтому баллоны с пропаном значительно легче (40–50 кг) и компактнее, но в то же время вмещают значительно больше топлива. На стандартном пропановом оборудовании можно преодолеть втрое больший путь, чем на метановом (150–200 км). Заправка пропаном тоже проходит намного быстрее.
Оба газа имеют большее октановое число, чем бензин. Для метана оно составляет порядка 110, для пропана — около 100. Поэтому метан дает большую экономичность, чем пропан. Если расход пропана примерно равен бензиновому, то метан в загородном цикле дает экономичность по сравнению с бензином в 15–20 %. К тому же стоимость метана примерно в 1,5 ниже, чем пропана. Поэтому в долгосрочной перспективе более выгодно использовать метановое ГБО.
Обратной стороной экономичности является снижение мощности и максимальной скорости автомобиля. Если пропановое оборудование показывает незначительное падение мощности в 3–5 %, то установка метанового ГБО снизит мощность авто на немалых 20 %.
Если использование метанового оборудование однозначно выгоднее в ходе эксплуатации, то вот установка ГБО для него дороже, чем оборудование автомобиля пропановым баллоном. Установка метанового ГБО обойдется минимум в 2 раза дороже, поэтому окупается оно значительно дольше, чем оборудование автомобиля пропановым баллоном.
Различаются обе варианта газификации автомобиля и своей безопасностью. Температура возгорания обоих газов значительно выше, чем у бензина, что делает их относительно безопасными, однако взрывоопасность пропана значительно выше. Баллоны с метаном крепче, а сам газ склонен к быстрому рассеиванию, поэтому при гипотетической аварии метан даже безопаснее обычного бензина

А вот взрывоопасность пропана выше, поэтому эксплуатация автомобиля с пропаном и перевозка баллонов требует определенной осторожности.
Для различных способов газификации автомобиля установлены различные периоды обязательной проверки на безопасность. Авто с пропановым ГБО нужно проверять каждые 2 года, с метановым — раз в 5 лет.
Экологически оба газа наносят намного меньший вред, чем обычный бензин или дизельное топливо

Метан вообще наряду со спиртом считается самым экологически чистым видом топлива, так как при сгорании практически не выделяет вредных веществ. Пропан, как нефтяной газ, содержит примеси, поэтому выхлоп авто с пропановым НБО все-таки более вреден.
Есть разница и в распространенности заправок для обоих газов. Метановые встречаются значительно реже, что вкупе с небольшим запасом хода машины с метановым ГБО во многом делает авто городским, так как при дальних поездках можно элементарно не встретить нужную заправку. Пропановые заправки встречаются намного чаще, к тому же запас хода автомобиля на пропане намного больше.

Недостатки авто на метане

Несмотря на все преимущества природного газа, преимущества его использования неоспоримы. Чтобы дать каждому возможность заряжаться метаном, сегодня в Болгарии строится инфраструктура для газовых двигателей. Переход на метан станет широко распространенным. И сегодня вы можете начать экономить, используя современное экологически чистое топливо. Метан также имеет недостатки. Во-первых, ГБО для метана дороже и тяжелее. Используется более сложная коробка передач и усиленные цилиндры. Ранее использовались только тяжелые цилиндры, которые были тяжелыми. Сейчас есть металлопластик, который заметно легче, но дороже. Во-вторых, метановые баллоны занимают гораздо больше места — они только цилиндрические. А пропановые баллоны доступны как цилиндрической, так и тороидальной формы, что позволяет их «спрятать» в нише для запасного колеса.

Преимущества и недостатки

Решив перейти с бензина и дизельного топлива на установки метана, владельцы автомобилей опираются на достоинства газа:

• низкий уровень шума мотора;
• экономичность топлива;
• экологичность (минимальный выброс загрязняющих веществ в атмосферу);
• изначально чистый газ не требует фильтра.

Наряду с преимуществом этого углеводорода,количество его недостатков все же больше:

• внушительный вес и размер баллонов, что осложняет эргономику;
• габариты газовой емкости не гарантируют длительность поездки (малый запас хода);
• стоимость оборудования выше, нежели пропана;
• снижение мощности двигателя, потеря динамики.

Метан

СПГ (сжиженный природный газ) или метан. Это топливо добывают из под земли, оно известно каждому пользователю бытовых газовых плит. Ведь в нашем доме именно метан помогает нагреть чайник или сварить суп.

Плюсом этого топлива для авто является относительная дешевизна и простота использования. Метан, в отличие от бензина, не нужно подвергать какой-либо дополнительной обработке после выработки. Для дальнейшего использования с СПГ проделывают ряд манипуляций, после чего это топливо можно использовать для заправки автомобилей.

К основным плюсам метана относят:

1. Высокое октановое число.
2. Стабильность работы при сильном минусе.
3. Безопасность. Считается, что метан более безопаснее пропана из-за своих физических свойств.

Но и без минусов не обойтись, к ним относят:

• Относительно небольшой КПД этого топлива требует частых заправок и наличия большего кол-ва баллонов для транспортировки больших объемов метана. А потеря мощности двигателя, работающего на СПГ, может достигать от 5 до 30%.
• Цена оборудование для СПГ, в частности баллона в разы превышает цену баллона для ГБО пропан. А сами метановые баллоны бывают только конусообразной формы.

Более подробнее о метане Вы можете узнать из этой статьи, в которой мы описывали все плюсы и минусы этого топлива, а также оборудование, необходимое для работы автомобиля на нем.

Lada Vesta CNG

Лада предлагает четыре модификации модели Vesta, оборудованных системой хранения и подачи газового топлива. Все версии обладают 1.6-литровым двигателем и оборудуются пятиступенчатой механической коробкой переключения передач.

Хотелось бы рассказать про официальный расход газа и динамические характеристики, но здесь возникает такая проблема:

Нет этих данных даже на сайте Лада. Стесняются? Странные люди…

Зато объем газового баллона известен: 90 литров. Также из тест-драйва «За рулем» ясно, что в автомобиле присутствует полноценная запаска. Подробности здесь: Битопливная Лада Веста — тест-драйв ЗР

Стоимость: от 654 900 рублей

В целях безопасности

Для максимальной прочности используется бесшовная технология изготовления резервуара для ГБО. Он может быть только цилиндрической формы. К автомобилю крепят его надёжно, в местах возможного трения помещают прокладки.

Метан легче воздуха, при утечке улетит в атмосферу. Не будет зависать под автомобилем.

Взрывоопасная концентрация метана создаётся при показателях более 5%. Это вдвое большая величина, чем у пропана. Вывод очевиден — на открытом пространстве метан наиболее безопасный.

Выносное заправочное устройство ГБО не ставят в багажнике автомобиля, и не в коем случае не в лючке бензинового бака. Трубы для метана прячут в вентиляционные рукава, с выходом за границы авто. Они не должны иметь изгибов, деформации.

Особенности метановых установок

Установка метанового оборудования на авто практически идентична оборудованию с пропановым оборудованием. Однако есть ряд отличий:

• Имеются бесшовные трубы высокого давления.
• Заправочное устройство имеет собственный стандарт.
• Наличие газового редуктора.
• Есть манометры высокого давления для проверки количества газа.
• Баллоны повышенной прочности.

Имеется ряд особенностей того, как автомобиль на метане будет вести себя на дороге. Можно заметить спад мощности мотора и увеличения веса. Это скажется на разгоне, проворачивании трюков и торможении. Также из-за особенностей баллонов уменьшится и полезное пространство в багажнике, за исключением грузового автомобиля и минивэна.

Минусы метана

Одним из минусов считается КПД такого вида топлива. В среднем двигатель автомобиля сжигает на 10-20% газа больше, нежели бензина, при этом потеря мощности автомобиля может составлять от 5 до 25-30 процентов. Связано это с тем, что метан имеет меньшую теплоотдачу, нежели бензин, а при попадании в цилиндры двигателя занимает там больший объем.

Из первого минуса вытекает второй. В баллон помещается в среднем, около 15 кубометров газа, а по расходу топлива 1 кубометр газа примерно равен 1 литру бензина. В итоге получаем либо малый запас хода, либо громоздкую конструкцию из баллонов с газом. Обычно автомобилисты выбирают второй вариант.

И заключительный минус выплывает из первых двух. С увеличением количество баллонов возрастает и масса автомобиля, а следовательно, увеличивается и средний расход топлива авто.

Небольшое количество газозаправочных станций, и их, практически полное отсутствие, за пределами города — также можно отнести к минусам этого топлива.

Метановое оборудование: установка ГБО метан, доступность и цены

Итак, если принято решение поставить метан на авто, цена на такое оборудование будет выше, чем на установку под пропан. На ценообразование влияет несколько причин.

Если отбросить установку ГБО в гаражных условиях (настоятельно не рекомендуется), подавляющее большинство крупных центров по установке газа на авто с выдачей сертификата для регистрации ГБО ставят оборудование под газ пропан-бутан.

Качественное ГБО под пропан иностранного производства различных поколений можно поставить на карбюраторные и инжекторные двигатели, цена ГБО 2 будет составлять около 350 долларов США, ГБО 4, в среднем, обойдется около 900 долларов США. На установку «под ключ» требуется около 12 часов.

Газовая установка метан (ГБО метан)  также иностранного производства, подойдет для разных моторов,  однако цена будет от 600 долларов США для второго поколения  и около 1000 долларов за ГБО 4.  Дело в том, что метан ставят намного меньше организаций, снижена конкуренция, меньше спрос. Соответственно, цена на метан ГБО, как минимум, на 25-30% выше по сравнению с ГБО пропан.

Еще добавим, что 4 поколение ГБО метан является последним в линейке. По сравнению с пропаном, дальнейшее развитие систем на метане не предполагается, так как метан находится в газообразном состоянии и не сжижается для прямого впрыска (в отличие от пропана).

Что представляет собой метановое топливо?

Метан — бесцветный сжатый природный газ без запаха. Простейший углеводород, не несёт опасности здоровью. Чтобы он стал автомобильным горючим, его превращают в Compressed Natural Gas — газ, сжатый до 210 Па. Тщательно очищают от примесей и примешивают ароматизатор, чтобы своевременно обнаруживать и устранять утечку. Присадка-одорант называется этилмеркаптан.

После охлаждения метановое горючее «фасуют» в ёмкости с толстыми стенами, способные противостоять высокому давлению. Это одна из причин, почему установка метанового оборудования обходится недешево. Октановое число у такого моторного топлива может иметь значение от 108 до 120.
