Гидрокорректор фар ваз 2114: принцип работы и замена

Как работает гидрокорректор

По названию устройства можно понять, что в основе его действия лежат гидравлические закономерности. То есть изменяющееся давление рабочей жидкости в системе приводит к механическим перемещениям нужной детали. Так и есть в действительности. Вся система регулировки направления потока света состоит из таких основных узлов:

• главного цилиндра;
• соединительных трубок;
• рабочих цилиндров (на каждой блок-фаре);
• передающих усилие рычагов.

Работает устройство по такому принципу. Чтобы подрегулировать положение отражателей, водитель ручкой, находящейся на приборной панели, изменяет положение штока главного цилиндра. Изменившееся давление приводит в движение жидкость, которая, в свою очередь, втягивает/выдвигает шток на рабочих цилиндрах. Усилие передается на рычаг, закрепленный на оси, подобно качелям. Рычажный механизм смещает положение отражателя фары, изменяя направление света.

Ручная корректировка света фар

При нормально работающем гидрокорректоре отражатели должны реагировать на повороты ручки. Это легко проверить в темное время суток, наведя свет фар на вертикальную плоскость (какую-нибудь стену, например). Если отражатели остаются неподвижными, это говорит о возможной поломке системы регулировки.

Виды корректоров

Автовладельцы часто задаются вопросом, что такое корректор фар и можно ли его установить самостоятельно. В зависимости от устройства различают несколько видов систем:

• электромеханическая;
• гидромеханическая;
• механическая;
• автоматическая.

Автоматическая технология — самая дорогостоящая и эффективная. Такая система считывает данные положения кузова и самостоятельно подстраивает световой луч. Остальные типы управляются вручную с помощью шайбы или колесика, расположенного в салоне.

Электромеханический

Электрокорректор фар позволяет настраивать угол света из салона. Водитель самостоятельно выбирает положение шайбы в зависимости от загруженности авто.

Система не имеет дополнительных датчиков на рычагах автомобиля, поэтому в случае неправильного выбора угла возможна неверная корректировка света. В таком случае лампы ближнего света будут ослеплять другой автомобиль при движении в темноте.

В электрическом корректоре моторчики меняют положение штока в зависимости от выбранной индикации клавиши в салоне.

Составляющие:

• электрический элемент управления;
• регулятор угла наклона;
• моторчики.

Гидромеханический

Гидрокорректор фар в настоящее время встречается редко. В салоне устанавливается ручка, которая напрямую соединена с магистралями, наполненными жидкостью. При повороте рычага появляется давление, которое передается на гидропоршни. Далее передается усилие на шток, и части корпуса рефлектора приводятся в движение.

Системой полностью управляет водитель из салона. В зимнее время жидкость подмерзает и становится заметно гуще. Чтобы управлять штоком, воздействующим на угол света, требуется приложить больше усилий.

Магистрали постоянно находятся под давлением и со временем выходят из строя. Каналы начинают подтекать, и система не набирает нужной тяги при повороте ручки.

При выборе неверного угла возможна засветка и ослепление других участников движения.

Механический

Механический корректор с тросами, которые приводят в движение шток для регулировки угла рефлектора в фаре, устанавливался только на старые автомобили. Система оказалась ненадежной и часто выходила из строя после попадания воды в рубашку троса. Такой эффект приводит к закисанию устройства.

Ручным механическим корректором нужно пользоваться минимум 2-3 раза в месяц и периодически смазывать систему маслом. В зимнее время система часто закисала и не позволяла настроить угол луча фар. Вернуть работоспособность помогала полная смазка тросов.

Корректор состоит из комплектующих:

• силовые тросики;
• ручка управления;
• редуктор со штоком.

В настоящее время такой вид корректора, требующий постоянного внимания, не используется из-за дорогостоящего обслуживания системы.

Автоматический

Автокорректор фар наиболее точен в подборе угла света. Опция устанавливается только в автомобили с ксеноновыми лампами и обеспечивает наилучшую видимость в темное время суток.

В салоне не устанавливается дополнительных клавиш для регулировки, система все делает самостоятельно в автоматическом режиме.

Срок службы опции — 10-15 лет в зависимости от условий эксплуатации. Ремонта может потребовать только датчик корректора фар, который установлен на рычаге автомобиля и передает сигнал в блок.

Также к узлам, требующим особого внимания, относится тяга положения шасси. Деталей для контроля загрузки устанавливается от 1 до 3 в зависимости от сложности шасси. Со временем подвижные шарики закисают и выламываются под нагрузкой. Для предотвращения поломок требуется смазывать шаровые соединения медной смазкой каждые 40-50 тысяч километров пробега. Это не регламентируется в литературе по эксплуатации автомобиля, но поможет сохранить компоненты корректора и избежать неприятных инцидентов.

Доработка корректора своими руками

При плановом техническом обслуживании также может потребоваться регулировка фар ваз 2114 своими руками. Чаще всего такое бывает, когда гидрокорректор перестал работать исправно, но не вышел из строя полностью.

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре. В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении. Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

Регулировка фар ВАЗ своими руками заключается как раз в проверке положения этого болта. Если он был закручен до конца, то конец рычага с одной или другой стороны просто может выскочить. Также болт необходимо выставить так, чтобы опускались и поднимались с минимальным усилием для водителя.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

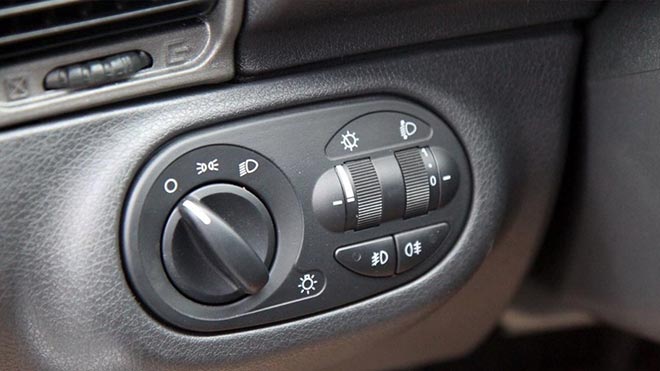

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Монтаж нового устройства

Для того, чтобы установить новый гидрокорректор фар, нет необходимости ехать на СТО. Сделать это достаточно просто, поэтому можно сэкономить время и деньги, если провести монтаж своими руками. Для того, чтобы начать, потребуется наличие плоской отвёртки и удлинителя, имеющего накидную головку.

Замена гидрокорректора фар

После того, как эти инструменты найдены, следует перейти к выбору гидрокорректора.

Сегодня на рынке можно найти множество самых разнообразных моделей:

• гидравлические, функционирующие из-за давления поршней и жидкости;
• электрические;
• автоматические, способные самостоятельно регулировать уровень фар.

Самые дешёвые из них — это гидрокорректоры. Единственный их недостаток заключается в частых поломках.

Итак, для того, чтобы постановить новый гидрокорректор, следует снять старый. Сделать это может каждый, если руководствоваться простейшей инструкцией, которая представлена ниже по тексту.

Инструкция:

1. Для начала необходимо найти все хомуты, закрепляющие трубопроводы с жидкостью. Их потребуется снять. Для этого нужно отвернуть все болты.
2. После этого следует вернуться в кабину и аккуратнейшим образом снять вращающуюся ручку с посадочного места. В данном случае вращающаяся ручка располагается на основном цилиндре.
3. Теперь пришло время снять и основной цилиндр. Сделать это можно с помощью болтов. Все болты (на которые крепится цилиндр) необходимо открутить и снять.
4. Когда болтов больше не осталось, можно начать снимать цилиндры с фар. Вытащить их проще всего прямо через салон автомобиля. На этом всё!

Поставить новый гидрокорректор так же просто, как и снять старый. Для этого все перечисленные действия следует провести в обратном порядке, однако перед этим надо заменить уплотнительное кольцо. Когда новое устройство будет успешно установлено, следует проверить всю систему.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

• Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
• Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Фары стали светить очень низко и трястись на кочках, из салона фары гидрокорректором не поднимались, вытащи…

Что же еще можно сделать для более эффективного освещения дороги при движении автомобиля?

Другими словами, как улучшить свет фар на ВАЗ 2114? Что нужно сделать?

1. Заменить существующие лампы на улучшенные, которые имеют больше угол светоотдачи. Можно установить ксенон.
2. Если у машины происходит отслаивание отражающей поверхности от металлического корпуса, то будет правильным установить новую блок-фару, вместо старой, нефункциональной.
3. Регулярная очистка колпаков фар от загрязнения, в качестве профилактических средств можно использовать защитную пленку.
4. При возникновении черного налета на колбе фары качество освещения снижается. Поэтому нужно вовремя заменить лампу.
5. При попадании внутрь лампы конденсата снижается уровень эффективности освещения дороги. Во избежание несчастного случая верным решением будет замена дефектной фары.

Дорогие автомобилисты, вовремя проверяйте качество функционирования автомобильных фар, предъявляйте повышенные требования к работе этих агрегатов. Устраняйте всевозможные причины и помните, что безопасность движения гарантирует все участникам движения покой и порядок.

• Причины и устранение неисправностей гидрокорректора фар на Lada Samara
• Как устроен корректор фар ВАЗ 2114
• Когда требуется замена или ремонт детали
• Причины поломок корректора и способы их устранения на ВАЗ 2114
• Замена гидрокорректора фар на ВАЗ 2114
• Как выбрать гидрокорректор
• Снятие гидрокорректора
• Установка новой детали

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена.Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированыгидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Замена гидрокорректора фар

Если вы решили поставить гидрокорректор, устанавливаемый штатно на автомобилях «Лада» предыдущих годов выпуска, работы можно выполнить самостоятельно. На более современных машинах («Приора», «Калина», «Гранта» и т. д.) могут быть установлены электрические системы.

Разбор и снятие старого

Алгоритм действий по демонтажу гидрокорректора:

• открутите винты на хомутиках, закрепляющих трубки на деталях корректора;
• отсоедините от блок-фар исполнительные механизмы, крепящиеся на защелкивающихся фиксаторах;
• из салона снимите вращающуюся ручку гидрорегулятора с ее места (она находится прямо на главном цилиндре);
• открутите пластиковую гайку, посредством которой главный цилиндр приворачивается к «торпеде»;
• вытащите его наружу (предварительно протолкнув резиновый уплотнитель в салон) в комплекте — с пластиковыми трубками, исполнительными механизмами.

Гидрокорректор в салоне со снятой рукояткой

Установка и подключение нового

Монтаж гидрокорректора вместо неисправного производится в обратной последовательности демонтажу – ничего сложного здесь не наблюдается.

Если вы решили установить электрическое устройство (оно идеально подходит вместо гидравлического), алгоритм действий будет несколько иной:

• снимите с аккумулятора клемму «минус»;
• демонтируйте старый гидрокорректор вместе с трубками, главным и рабочим цилиндрами;
• вместо него поставьте электрическое устройство;
• рычаг старого механизма в салоне демонтируйте;
• «плюс» электрокорректора соедините с 20-м контактом колодки, «минус» можно «найти» под любой шпилькой кузова, контактирующей с металлом;
• вместо пластиковых трубок проложите провода из комплекта и для надежности закрепите их с помощью диэлектрических хомутов к общему жгуту электропроводки;
• закрепите на кожухах фар исполнительные механизмы;
• верните на место снятую отрицательную клемму АКБ и проверьте работоспособность системы.

Установка нового устройства (главный цилиндр)

В ходе установки электрокорректора есть смысл попутно проверить эффективность работы оптики. Если вы заметили внутри блок-фары конденсат, ее лучше заменить, т. к. в дальнейшем уровень освещенности дороги будет только ухудшаться.

Еще:

• черный налет внутри говорит о том, что лампочке осталось недолго «жить», поэтому ее нужно заменить и лучше это сделать заранее, а не в пути;
• если вы заметили отслоение светоотражающего слоя, фару также придется покупать новую (менять лучше в комплекте оба блока сразу);
• осмотрите линзу блока — если царапины и сколы серьезные, рекомендуется заменить старое стекло, используя специальный герметик при установке нового;
• защитные колпаки перед установкой очистите от грязи.

Наилучший и самый дорогой вариант – установка системы автоматической коррекции. В этом случае водителю ничего делать не надо: устройство само отрегулирует пучок света. В конструкцию входят датчики, устанавливаемые впереди и сзади. Их задача – определение дорожного просвета на обеих осях автомобиля. Это позволяет «вычислить» наклон кузова и послать нужную информацию в электронный блок управления. Он дает команду исполнительным механизмам, и, учитывая скорость передвижения, последние через мотор-редуктор изменяют угол наклона головной оптики. Система довольно сложная, требует профессионального подхода при установке.

Регулировка света

После установки нового корректора (неважно, гидравлического или электрического), имеет смысл настроить световой пучок. Для этого нужна ровная стена, которую необходимо разметить в соответствии с рекомендациями производителя (см

в инструкции по эксплуатации авто). Разметку можно произвести и самостоятельно, в соответствии с приведенным ниже рисунком.

Далее:

• остановите автомобиль в пяти метрах от размеченной стены;
• ручкой гидрокорректора выставьте правильный световой пучок;
• каждая фара настраивается по отдельности;
• если «усилий» гидрокорректора не хватает, воспользуйтесь механическими рычагами, расположенными на блок-фаре.

Схема разметки стены для регулировки света

Устранение неисправности

Если установлен на машине электронный корректор, то очень часто начинает барахлить датчик системы, по причине разрушения крепления кронштейна агрегата. Иногда может быть проблема в контактном соединении.

Правильная работа корректора фар напрямую зависит от безопасности автомобилистов и пешеходов. Вот для чего нужен гидрокорректор фар, исправный и полнофункциональный!

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

1. Снять ручку цилиндра (регулятора), потянув ее немного на себя.
2. Отвинтить гайку цилиндра на панели.
3. Снять облицовку рычага.
4. Вывести из-под панели механизм.
5. Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
6. Далее нужно вывести шланги крепления с хомутами на кузове авто.
7. Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Снятие гидрокорректора на ВАЗ 2114

Замена корректора света фар

Для этой модели ВАЗ, если возникнет необходимость замены устройства, есть два варианта:

• установить гидрокорректор, предусмотренный автопроизводителем;
• заменить гидравлический корректор электрическим аналогом.

В первом случае необходимо приобрести устройство 2114-3718010, которое подходит для моделей ВАЗ от 2113 до 2115. Замену нужно начинать со съема неисправного корректора света фар, который производится в такой последовательности.

1. Отворачиваются винтовые фиксаторы хомутов, которые прикрепляют соединительные трубки к удерживающим конструкциям.
2. Снимается ручка главного цилиндра, после чего отворачивается гайка, притягивающая основное гидравлическое устройство к приборной панели.
3. От конструкции фары отсоединяются рабочие цилиндры и вместе с трубками просовываются в салон.
4. Установку нового гидравлического устройства, корректирующего направление света фар, нужно проделать в обратном порядке.

Для замены гидрокорректора на электрический вариант, подходящий для установки в те же места, нужно приобрести прибор «СиличЪ-Зенит». После съема штатного корректора проделываются следующие действия:

1. Отключается «минус» от аккумулятора.
2. После замены уплотнительного кольца монтируются электрокорректоры в места, где стояли рабочие цилиндры.
3. «Плюс» присоединяется к колодке «20», «минус» замыкается на массу.
4. Проводка фиксируется там, где были соединительные трубки. Можно прикрепить ее и к общему жгуту электропитания.
5. Подключается «минус» к аккумулятору, проверяется работоспособность электрокорректора.

Электромеханический корректор фар ВАЗ 2114

Как видите, есть два варианта замены вышедшего из строя гидрокорректора. Электрическое устройство дороже гидравлического. Однако многие автолюбители предпочитают именно электрокорректор, отмечая более надежную и долговечную его эксплуатацию. Какого бы типа корректор вы ни выбрали, теперь вы знаете, как самостоятельно его установить.

В зависимости от загруженности автомобиля свет фар может быть направлен выше или ниже. Для регулировки светового потока применяются специальные устройства – гидрокорректоры. Если машина загружена, фары следует повернуть вниз, чтобы поток света был направлен не вверх, а на дорогу. Тем самым обеспечивается необходимое освещение дорожного полотна и предотвращается ослепление водителя встречного автомобиля. В случае минимальной загрузки авто, когда задняя часть рамы приподнята, фары следует развернуть вверх.

Лада 2114 Аннет › Бортжурнал › Ремонт гидрокорректоров фар

44 года Я езжу на Лада 2114 Аннет Славянск, Украина

Полгода назад перестала регулироваться правая фара, в общем стандартная болячка, накрылся гидрокорректор. Как накрылся, да просто соединение шлангочки и самого корректора прослабло, он потерял давление и наглотался воздуха. На прошлых выходных «дошли» руки до этой болячки, так как уже рано темнеет и фары нужны.В инете, и здесь на драйве много информации по устранению данной неисправности. Вариантов ее устранения — 5.1. Поменять на новый. Я насчитал два минуса; не факт что будет долго работать и установить, как я понял, еще тот геморой Замена гидрокорректора фар ;2. Выкинуть и поставить электрокорректор. Минус один — цена ЭЛЕКТРОКОРРЕКТОР ФАР ДЛЯ ВАЗ 2108-15 ;3. Отрезать «гидравлику» и поставить «механику», то есть вкрутить винт, саморез и т.п. Механический корректор фар. Еще один метод ;4. Первый способ ремонта, заключается в вынимании латунных заглушек в корректорах и в регуляторе и прокачка системы на манер тормозной Ремонт гидрокорректора ;5. Второй способ ремонта, заключается в отрезании корректора от шланги, прокачка самого корректора и последующая сборка Ремонт гидрокорректора фар .

Так как способ с выниманием заглушек подразумевает и нагрев, а с нагревом у меня вечно косяки получаются, то решил сперва попробовать второй способ.

Что нам нужно:1. шприц, в принципе пойдет любой, я использовал 10мл;2. тисочки маленькие или зажимные клещи;3. тосол или антифриз, мне хватило 10мл.

Приступим, сперва выводим регулятор до упора против часовой стрелки,

таким способом бы уменьшаем давление в «системе» и «прячем» шток чтобы проще было вынять корректор. Вынимаем сам корректор с фары. Немного неудобно, но можно добраться до левой фары не снимая аккумулятор. С правой фарой проще, там просто снимаем и отодвигаем бачок омывателя. «Больная» у меня была правая фара, с нее и начал. Симптомы были выражены во вращении корректора на шланге как флюгера, то есть почти без усилий, то есть прослабло соединение шланги подводящей и елочки из-за чего и проник в систему воздух.Отрезаем шлангу рядом с корректором, так как снять не представляется возможным, да и запас позволяет.

Теперь самое интересное, регулировка фар. Подробно на ней останавливаться не буду, так как эта процедура описана в «мурзилке». Выставил машину напротив «белой стены» и начал опускать винтами фары. Но не тут то было, фары опустились, но не совсем — не хватило винта, дальше опустил их к разметке на стене с помощью регулятора в салоне. Крутить регулятор пришлось аж до «3». Вот тут как раз и «вылезла» «щедрость» в заправке.Придумал в принципе простое решение, но в будущем нужно сделать дистанционные прокладки для определения нужного вылета, как тут

Решение избыточного вылета штока: Выставляем винтами минимально возможное опускание фар и затем салонным регулятором доопускаем фары до разметки на стене, но не доходим до нее примерно на 6 — 7 см (это своего рода запас на сброс давление). Затем вынимаем корректор из фары и зажимаем его за выдвинутый шток тисочками таким образом, чтобы воспрепятствовать задвиганию штока после отрезания шлангочки

Берем нож и режем ее возле корректора, только осторожно, так как она будет под давлением и может «прыснуть». Затем добавляем в шлангочку тосольчику, если уровень ниже среза, счищаем с елочки остатки шлангочки и надеваем шланг по новой на корректор

Снимаем тисочки, выводим салонный регулятор против часовой стрелки до минимуму и вставляем корректор в фару. Пробуем регулировать, и вот теперь фара регулируется как надо.Вот и всеНа последок фото «контроллера», который внимательно следил за работой.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов

Также обратите внимание на состояние отражателей

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

1. Одну фару закрываем плотным материалом, который не пропускает свет.
2. Включаем ближний.
3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного. Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
5. Повторяем процедуру, включив дальний свет.
6. Проводим аналогичную настройку для другой фары.

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. 1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
   2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.

1. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
2. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
3. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
4. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

ПРИНЦИП ДЕЙСТВИЯ

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора.Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

• Ручка поворачивается вниз;

  Переключатель в салоне выглядит так

• Давление в системе падает;
• Рабочий шток входит в корпус;
• Фара опускается.

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в подкапотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания.

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора. Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

Ручка поворачивается вниз;

Переключатель в салоне выглядит так

Зимой, или в переходной период, когда температура на улице и в под капотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.
