Требования к протектору шин: пдд определяют нормы

Какая минимальная высота протектора летней и зимней авторезины

На данный момент очень важно то, что «Правилами дорожного движения» четко регламентируется как количество износа шин, так и допустимая глубина протектора как для летних, так и зимних покрышек. Прописано, что зимняя резина не должна иметь менее 1,6 миллиметра остатка рисунка протектора

Если это значение превышено, то есть риск заплатить штраф в лучшем случае. В худшем это чревато неприятными последствиями для здоровья водителя и пассажиров.

Важно!
Всеми профессионалами и специалистами в области автомобильного транспорта не рекомендуется доводить износ до допустимого уровня.

Лучше не ждать достижения отметки в 1,6 миллиметра, а заранее заменить шины на всех колесах. Для сравнения следует знать, что всеми производителями для новых зимних покрышек установлена начальная величина глубины протектора в промежутке от 10 до 15 миллиметров.

Кроме этого, для замеров остаточной глубины есть также определенные тонкости. Рекомендуется проводить замер в как можно большем количестве точек или мест, чтобы увидеть равномерность.

Что касается летних шин, то остаточная глубина протектора также не должна превышать показатель в 1,6 миллиметров. Однако это касается только легковых автомобилей. Для грузовых машин этот размер не должен превышать одного миллиметра, автобусов — двух миллиметров, а мотоциклы и мопеды ограничиваются величиной в 0,8 миллиметра.

Протектор шины — что это

Протектор шины — область, находящаяся на ее внешней стороне, которая контактирует с дорожным покрытием. Протектор разделен на блоки протектора и водосточные канавки.

Рисунок протектора позволяет создать оптимальное пятно контакта с дорожным полотном, вне зависимости от условий эксплуатации, защищает шину от проколов и физического износа. Выделяют несколько типов протекторов по их назначению и особенностям эксплуатации. По характерному рисунку их можно разделить на три типа:

• Внедорожные — разработаны для эксплуатации вне дорог общего пользования. Имеют высокий рисунок и ярко выраженные боковые элементы, дающие дополнительный зацеп с пересеченной местностью.
• Универсальные — эксплуатируются как по твердому дорожному покрытию, так и вне его. Протекторами этого типа обладают большинство современных шин для легковых автомобилей.
• Гладкие — слик или полуслик. Они представляют собой практически гладкие шины без канавок, отводящих воду. Применяются исключительно в соревнованиях по некоторым дисциплинам автоспорта на специализированных гоночных треках.

Специфическое расположение блоков и водоотводящих канавок на протекторе дает возможность шины разделить на:

• симметричные — протектор имеет одинаковый узор на обеих сторонах автомобильной покрышки;
• асимметричные — с разных сторон протектор имеет различный рисунок, а шина обязательно маркирована надписями или значками, указывающими на внешнюю (Outside) и внутреннюю (Inside) сторону;
• направленные — с таким протектором покрышка должна вращаться строго в определенном направлении. На боковой части всегда присутствует специальная маркировка — стрелка с надписью Rotation указывают направление вращения. Направленный тип рисунка протектора бывает как симметричным, так и асимметричным;
• ненаправленные — вращение допускается в любую сторону.

В зависимости от сезонной эксплуатации, тип протектора шины можно разделить на:

• зимний протектор— основное отличие — увеличенная глубина и наличии ламелей. Ламель — узкая канавка на блоке протектора. Именно этот элемент позволяет удерживать автомобиль на льду и снежном покрытии обозначается маркировкой M+S;
• летний протектор — эксплуатируется по сухим или влажным покрытиям, кроме льда и снега. Имеет более гладкий рисунок;
• всесезонный протектор — может эксплуатироваться на мокрых и сухих поверхностях, а также по снегу и льду. В основном такой тип используется в странах с теплым климатом, где снег и лед бывают редко.

Состояние и высота протектора отражают остаточный срок службы шины и изменение эксплуатационных характеристик.

Виды шин

Шины можно классифицировать по нескольким параметрам.

Сезонный фактор

Рисунок протектора летних и зимних шин

По сезонному фактору различают летние, зимние и всесезонные шины. Сезонность шины определяется по рисунку протектора. На летней резине отсутствует микрорисунок, зато присутствуют ярко выраженные бороздки для стока воды. Это обеспечивает максимальное сцепление колес с асфальтом.

Зимние шины от летних можно отличить по узким канавкам протектора, которые позволяют резине не терять свою эластичность и хорошо держать машину даже на обледенелой дороге.

Существуют и так называемые “всесезонные шины”, о плюсах и минусах которых можно сказать следующее: они одинаково хорошо показывают себя как в жару, так и в холод, однако обладают весьма средними эксплуатационными характеристиками.

Способ герметизации внутреннего объема

По этому показателю различают “камерные” и “бескамерные шины”. Бескамерные шины – это шины, имеющие только покрышку. В них герметичность достигается за счет устройства последней.

Внедорожные шины

Этот класс шин отличается повышенной проходимостью. Резина характеризуется высоким профилем и глубокими канавками протектора. Подходит для езды по глинистым и грязевым участкам, крутым склонам и прочему бездорожью. Но на этой резине не получится развить достаточную скорость на ровной дороге. В обычных условиях эта шина плохо “держит дорогу”, в следствие чего снижается безопасность движения, а протектор быстро изнашивается.

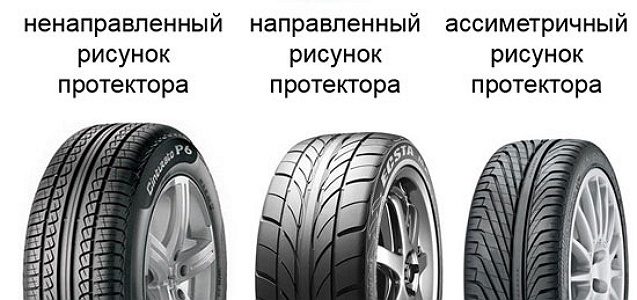

Рисунок протектора шин

Рисунок протектора шины

По рисунку протектора различают шины с ассиметричным, симметричным и направленным рисунками.

Симметричный рисунок наиболее распространен. Параметры шины с таким протектором наиболее , а сама шина в большей степени приспособлена для эксплуатации на сухой дороге.

Наивысшие эксплуатационные свойства имеют шины с направленным рисунком, который придает покрышке устойчивость к аквапланированию.

Шины с ассиметричным рисунком реализуют в одной покрышке двойную функцию: управляемость на сухой дороге и надежность сцепления на мокром дорожном покрытии.

Низкопрофильные шины

Этот класс шин разработан специально для скоростного движения. Они обеспечивают быстрый разгон и уменьшают тормозной путь. Но, с другой стороны, эти шины не отличаются плавностью хода и характеризуются шумностью при движении.

Слики

Слики – еще один класс шин, который можно выделить отдельной. Чем отличаются слики от остальных шин? Абсолютной гладкостью! Протектор не имеет ни канавок, ни бороздок. Слики хорошо себя показывают только на сухой дороге. Используются в основном в автоспорте.

Какие изменения произошли с начала 2015 года?

Такой формат регламента для технических характеристик шин перечисленных транспортных средств сохранял свою невредимость до 1 января 2015 года. А уже именно в этот день в технический регламент были внесены изменения, которые коснулись как раз таких модификаций шин. На первый взгляд, существенно ничего не изменилось, но все же — изменения есть изменения, и их необходимо придерживаться.

В чем ключевая особенность изменений? Если ранее дорожные инспекторы могли спокойно относиться к тому, что, к примеру, мимо них проезжает автобус, остаточная высота протекторного рисунка шины которого имеет величину 2 мм, то теперь необходимо реагировать на данную ситуацию, поскольку глубина протектора должна быть выше этой величины.

Что же это значит? А то, что теперь грузовые автомобили могут спокойно передвигаться с высотой протектора 1,5 мм и выше. Допустимые значения остаточной глубины протектора теперь для грузовых автомобилей будут следующими:

1. N1, N2, N3 — более 1 мм.
2. O3, O4 — более 1 мм.
3. M2, M3 — более 2 мм.

Раньше водители грузовых автомобилей приобретали комплект автомобильных шин со строгой величиной глубины протектора — 1 миллиметр или 2 мм для категорий M2, M3. Самое главное для них было именно точное совпадение с регламентированной величиной, хотя в техническом регламенте было написано, что данная величина должна быть не менее заданной, а не строго конкретизированной. Теперь же она должна быть строго больше, чем эта величина.

Изменения также коснулись и тех грузовых автомобилей, которые относятся к категории В — максимально допустимая масса которых не должна превышать 3,5 тонны. Для таких ТС остаточная глубина протекторного рисунка должна иметь величину больше, чем 1,6 мм, а не 1 мм, как раньше.

Сложно сказать, чем это обосновано, однако с 1 января 2015 года теперь необходимо соответствовать именно обновленным величинам.

Как восстановить стертый протектор

Допустимая глубина зимнего протектора – 4 мм, но что делать, если износ больше, а денег на новую резину нет?

Восстановление протектора возможно, только если есть маркировка «U» или «Regroovable». Эта маркировка сообщает, что производитель заложил дополнительный слой резины для нарезки новых протекторов.

Процесс восстановления – называется «нарезка», чтобы начать процесс, шина должна иметь 3 мм запаса.

Как происходит процесс:

1. Для разного типа резины, подбирается индивидуальная картосхема, которая прописана производителем или должна быть выполнена профессионалами
2. Покрышку демонтируют и очищают канавки от мусора
3. Производятся замеры и подбираются рабочие лезвия, которые будут подходить по глубине и ширине
4. Дальше вставляется резец, глубина определяется индикатором, как только резец перестает заходить в резину – это значит, что пора делать нарезку

Преимущества:

• Продления срока шины и экономия денег
• Снижения расхода топлива
• Автомобиль не потеряет в тяге и сцепке с дорогой

Не забывайте следить за состоянием протекторов, проверяйте глубину, дабы избежать аварийных ситуаций на дороге. За восстановлением шин и нарезкой протекторов обращайтесь в профессиональные мастерские. Не слушайте народных умельцев, которые говорят о возможности обновления шипов без специальной маркировки, такие действия могут кончиться разрывов покрышки на скорости.

Приспособление для замера остаточной глубины рисунка протектора шин

Для измерения остатка покрышек любой конструкции используется специальный глубиномер. Устройство изготавливается в пластиковом или металлическом корпусе, содержит соответствующие насечки (шкалу). Замер необходимо проводить минимум в шести точках по поверхности покрышки. Полученные результаты должны совпадать в продольном и поперечном сечении.

При отсутствии прибора, замер можно выполнить штангенциркулем. Для этого берется инструмент, прикладывается нижней частью к протектору и опускается глубиномер до упора между блоками. Фактические данные считываются на шкале приспособления.

Как измерить глубину протектора – описание народных способов

Существует несколько способов. Рассмотрим каждый из них подробно.

По индикатору износа

На всех шинах есть специальные выступы, отливы в канавках, между рисунками протектора. Их высота составляет 1,6 мм, что является критическим значением износа покрышки.

Если протектор стерся до этих выступов, значит, покрышку уже нельзя эксплуатировать, как по соображениям безопасности, так и по правилам ПДД. Можно визуально оценить расстояние до индикаторов износа или потрогать рукой разницу между высотой рисунка шины и этими метками. В случае если эта высота одинаковая – пора менять колесо.

Не всегда можно найти эти индикатора на резине, особенно если это заднее колесо, которое не возможно выкрутить в сторону. Для этого производители ставят специальные маркеры сбоку покрышки в виде надписи «TWI» или треугольника. Напротив этих обозначений нужно искать индикаторы износа.

По цифрам, нанесенным на пятно контакта

В случае если нет подобных отливов в канавках шины, некоторых производители выжигают на рабочей поверхности покрышки цифры разной глубины. Они означают глубину протектора до его основания.

Допустим, на пятне контакта шины нанесены цифры «8, 7, 6, 5 …». Они значат: 8 – расстояние от поверхности протектора до его основания 8 мм 7 – остаточная глубина 7 мм И так далее. Самой глубокой будет цифра «2» – значит, протектора осталось 2 мм.

По мере износа покрышки эти цифры будут стираться. Самой первой сотрется «8». Если ее не будет видно, значит, остаточная толщина рисунка стала меньше 8 мм. Стерлась «7» – менее 7 мм и так до последней цифры.

Между цифрами могут нарисовать «капельку». Если она стирается, а циферки еще не все затерлись, это значит, что колесо еще пригодно к эксплуатации, в нем есть минимально допустимая глубина протектора, но оно будет в большей степени подвержено аквапланированию. То есть ламели не будут в достаточной степени выталкивать воду из-под колеса, будет образовываться водяной клин между ним и дорожным покрытием. А чем опасно аквапланирование – рассказывал выше в этой статье.

На видео понятным языком объяснено, как определить износ покрышки по индикаторам износа и маркировочным цифрам на шине:

При помощи штангенциркуля

Для более точного замера возьмем штангенциркуль с глубиномером. Все просто, измеряем глубину, как это делаем в обычной жизни. Он покажет остаточное значение в миллиметрах.

Видео, как замерить глубину рисунка протектора покрышки при помощи штангенциркуля:

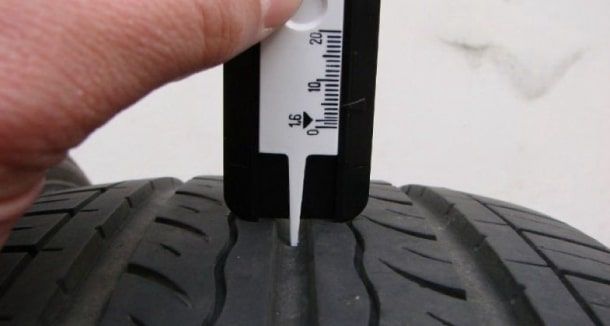

Специальный измеритель для шин

В сети можно заказать специальный глубинный измеритель износа шин. На АлиЭкспресс его стоимость варьируется от 45 до 50 и выше рублей. Он оснащен выдвижным глубиномером и шкалой, указывающей остаточное значение глубины протектора покрышки.

Пользоваться им просто. Выдвигаем «язычок» и упираем его в основание протектора. Нажимаем на прибор сверху. Линейка двигается по шкале значений, и корпус прибора упирается в верхнюю часть рисунка. Смотрим на школу, линией отмечено, сколько осталось покрышки до полного износа.

Как пользоваться измерителем глубины протектора покрышки, купленного на АлиЭкспресс:

https://vk.com/video_ext.php

Им удобно пользоваться. Потому что на шкале нанесены не только цифры, показывающие глубину, но и минимальные допустимые значения по ПДД и рекомендациям производителей. То есть, красной чертой отмечено 1,6 мм – полный износ. Также обозначены критичные показатели для зимних и летних шин.

При помощи монеты

Этот способ определения остаточной глубины больше подходит для жителей Украины. Для этого берем монету номиналом в 10 копеек. Находим на покрышке индикатор износа и упираем монету в него.

Смотрим на надписи на монетке, которые видны из протектора. Если не видим слово «копеек», значит глубина 5 мм. Если протектор перекрывает веночек на монете – 1,5-2 мм. На новой шине рисунок протектора перекрывает слово «копеек».

На видео наглядно показано, как применять этот способ:

Чтобы не обидеть жителей России, научимся измерять глубину рисунка 2-х рублевой монетой. Делаем все так же, как показано на видео выше и смотрим на скриншот ниже.

1. Если в протекторе скрылась только начало венка – покрышка на выброс, ее глубина 2 мм,
2. Видна только надпись «рубля» – еще ездить можно, износ 4 мм,
3. Из глубины протектора выглядывает только цифра 2 номинал монеты – покрышка как новая, глубина 6 мм.

Остаточная глубина протектора шин

Автомобильные шины, имеющие определенный пробег, имеют важную величину (техническую характеристику), которая называется остаточной глубиной протектора. Несложно догадаться, что она показывает степень износа покрышек и указывает на возможность дальнейшей эксплуатации. В случае отсутствия специальных индикаторов износа покрышек остаточная высота (глубина) протекторного рисунка не должна быть ниже следующих допустимых значений:

• для мотоциклетной техники (категория L) – 0.8 мм;
• для грузовых автомобилей и прицепов (категории О3, О4, N2, N3) – 1 мм;
• для легковых автомобилей и прицепов, а также ТС с максимальной массой до 3.5 т (категории О1, О2, М1, N1) – 1.6 мм;
• для автобусов (количество мест более 8, категории М2, М3) – 2 мм.

Величина остаточной глубины для зимних шин с различным протекторным рисунком при использовании на определенных типах дорожного покрытия должна быть не более 4 мм. Такие автопокрышки предназначены для езды по заснеженным и обледеневшим трассам. Они маркируются большими латинскими буквами «M» и «S», а также имеют рисунок горной вершины с расположенной внутри снежинкой.

Маркировка зимних шин с различным протекторным рисунком

Допустимая глубина протектора зимних шин

К зимней резине предъявляются повышенные требования (в отличие от летних шин, так как от качества и высоты протекторного рисунка зависит качество езды, торможения на заснеженной или обледенелой дороге, а также безопасность водителя и членов экипажа).

Новая зимняя шина имеет более глубокие канавки и ламели на протекторе, что обеспечивает максимальное сцепление с дорожным полотном и отведение снежной каши из контактного пятна. Резина для езды холодную пору года бывает трех типов:

• шипованной;
• фрикционной;
• «скандинавской».

Первый тип зимних шин предназначен для езды по льду и снегу. Имеющиеся на автопокрышке шипы разбивают их, тем самым обеспечивают хорошее сцепление с поверхностью дорожного полотна

Обратите внимание, что при прохождении асфальтированных участков создается достаточно большой шумовой фон. Не рекомендуется резко тормозить, поскольку можно деформировать резину и повредить шипы

Фрикционные автопокрышки предназначены для езды по слякоти, грязи и неглубокому снегу. В сравнении с летними шинами, высота протектора зимних автопокрышек должна быть выше хотя бы на 3 мм. Фрикционная резина имеет большое количество нешироких прорезей, а также грунтозацепы специальной формы, которые существенно увеличивают устойчивость машины на мокром дорожном покрытии. Все шины этого типа в обязательном порядке снабжаются симметричным рисунком.

Что касается «скандинавской» резины, то такой тип автопокрышек предназначен для езды в условиях минусовых температур и сильного снегопада. Глубина протектора подобных шин должна быть не менее 8 мм. «Скандинавские» шины оснащаются асимметричным рисунком, где четко просматриваются широкие чашки с ламелями, которые необходимы для эффективного воздействия на снег и лед, а также их отведения из контактной области.

Допустимая глубина протектора летних шин

Глубина протектора летних автопокрышек напрямую влияет на качество сцепления колес с дорожным полотном и способствует водоотведению из контактной зоны, поэтому ее размер колеблется в диапазоне 6-8 мм

Обратите внимание, что допустимый уровень износа не должен быть менее половины начальной высоты протектора. Минимальная глубина протекторного рисунка, при котором разрешена эксплуатация покрышек, должна составлять не менее 1.6 мм

Чтобы летнюю резину можно было использовать, обязательным условием является наличие четко обозначенного протекторного рисунка, в противном случае существенно ухудшается сцепление с дорогой и отведение воды (усиливается эффект аквапланирования). На новых шинах размер глубины может варьироваться в зависимости от типа автомобилей. К примеру, на спортивных и гоночных авто высота рисунка шины может находиться в значении 12-17 мм, в то время как на внедорожниках этот показатель может быть больше.

Минимальный и остаточный износ зимних шин

В отсутствие индикатора остаточный протектор зимних шин не должен превышать определенного значения. Сам термин устанавливает величину, меньше которой углубление быть не может. Информация содержится в пункте 5.1 «Перечня неисправностей и условий, при которых запрещается эксплуатация ТС»:

Остаточная глубина рисунка протектора зимних шин, предназначенных для эксплуатации на обледеневшем или заснеженном дорожном покрытии, маркированных знаком в виде горной вершины с тремя пиками и снежинки внутри нее, а также маркированных знаками «M+S», «M&S», «M S» (при отсутствии индикаторов износа), во время эксплуатации на указанном покрытии составляет не более 4 мм.

И все же разрешенный законом минимальный протектор зимних шин – еще не гарантия безопасности. Лучше обновить резину, пока она не достигла предельно допустимой степени стирания. Например, для внедорожного типа шин уменьшение глубины до 4 мм невообразимо, управлять авто при таких изменениях сложно. Ведь это означает, что протектор изношен больше, чем на 50%.

Госавтоинспекция указала глубину протектора для всех транспортных средств

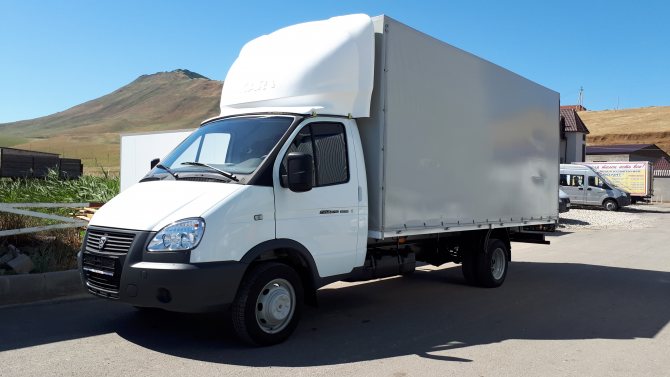

Грузовые «Газели» смогут докатывать шины до тех пор, пока глубина протектора не составит менее 1,6 миллиметра. «Газелям»-маршруткам придется менять шины, когда глубина протектора составит менее двух миллиметров.

Можно предположить, что вся проблема была именно в «Газелях». Дело в том, что в правилах дорожного движения, в частности в положениях по допуску к эксплуатации транспортных средств, прописано, что шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей — 1 мм, автобусов — 2 мм, мотоциклов и мопедов — 0,8 мм.

Грузовые «Газели» смогут докатывать шины до тех пор, пока глубина протектора не составит менее 1,6 миллиметра

«Газель», равно как и корейский Porter, автомобили категории «В». Их максимальная масса не превышает 3,5 тонны. То есть глубина протектора должна быть 1,6 мм. Однако по все остальным параметрам — это грузовые автомобили. Они предназначены для перевозки грузов. То есть могут докатывать шины до одного миллиметра?

По требованиям технического регламента о безопасности колесных транспортных средств России, по требованиям такого же регламента Таможенного союза — они остаются грузовыми автомобилями. Категория N1 — транспортные средства, предназначенные для перевозки грузов, имеющие максимальную массу не более 3,5 тонны.

С классификацией транспортных средств у нас вообще все очень сложно. К чему, например, отнести пикапы? Они тоже относятся к категории N1 как в международной, так и в российской квалификации, несмотря на то, что управлять многими из них можно, имея открытую категорию «В» в правах. Тут уже автомобили делятся по своему функционалу. Кстати, многим пикапам запрещен въезд в центр города без соответствующего пропуска: грузоподъемность выше тонны. Многими из них можно управлять, имея категорию «С» в правах, — их максимальная масса более 3,5 тонны.

Теперь в соответствии с поручением президента МВД решило указать глубины протекторов для каждого транспортного средства. Для транспортных средств категорий L — это все мопеды, мотовелосипеды, мокики, а также мотоциклы, мотороллеры и даже трициклы и квадрициклы — остаточная глубина протектора положена не менее 0,8 мм.

Для транспортных средств категорий N2, N3, O3, O4 — это грузовики, и прицепы, максимальная масса которых свыше 3,5 тонны — 1,0 мм. Для транспортных средств категорий M1, N1, O1, O2 — это легковые автомобили, а также грузовые, максимальная масса которых не более 3,5 тонны, а также прицепы к ним, которые также не превышают этой массы, — 1,6 мм.

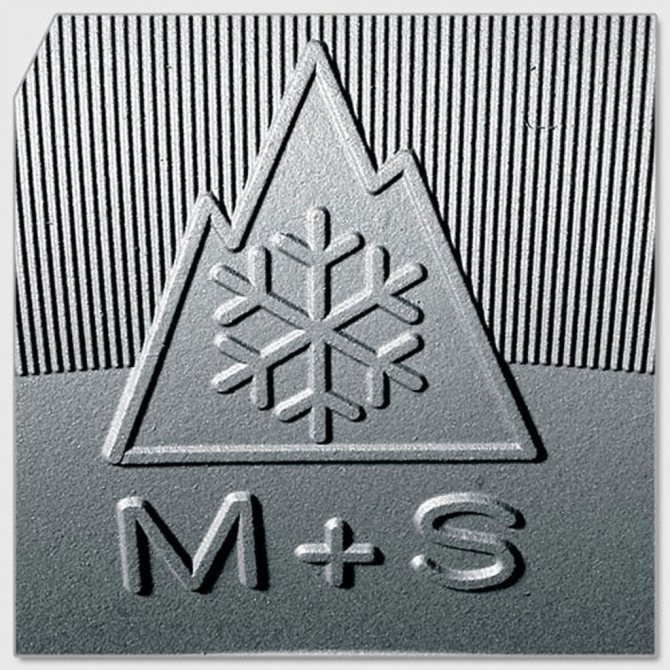

Зимние шины маркируются знаком в виде горной вершины с тремя пиками и снежинкой внутри нее, а также знаками «М+S», «M&S» и «M S». Если на шине есть индикаторы износа, то измерять штангенциркулем глубину протектора и не потребуется

Для транспортных средств категорий M2, M3 — это автобусы, то есть все, у которых более восьми пассажирских мест, — 2,0 мм. Впервые в Основных положениях по допуску транспортных средств к эксплуатации прописаны требования к зимней резине и объяснено, какие шины считать таковыми.

Остаточная глубина рисунка протектора зимних шин, предназначенных для эксплуатации на обледеневшем или заснеженном дорожном покрытии во время эксплуатации на указанном покрытии, составляет не более четырех мм

Обратите внимание, что речь идет именно об их использовании на заснеженном или обледеневшем участке

Зимние шины маркируются знаком в виде горной вершины с тремя пиками и снежинкой внутри нее, а также знаками «М+S», «M&S» и «M S». Если на шине есть индикаторы износа, то измерять штангенциркулем глубину протектора и не потребуется.

Какие наказания за это будут предусмотрены — пока неизвестно. Понятно, что на шинах, не соответствующих этим требованиям, не пройдешь техосмотр.

Будут ли введены штрафные санкции на дорогах, пока не ясно. Как сообщили нам в ГИБДД, сначала надо ввести требования, а потом уже думать о штрафах.
