Замена гофры глушителя, диагностика неисправности и правильный выбор гофры

Какие причины?

Существует немного причин, по которым требуется замена гофры глушителя без сварки: естественный износ материала, пропускание газов или механические повреждения. Привести к подобным состояниям способны такие причины:

• повреждение катализатора. Если он засорится, наступят нарушения терморегуляции, а во время перегрева создаётся повышенное давление в гофре;
• существенный износ подушек амортизаторов на силовом агрегате. Крепежи самого глушителя не в силах обеспечить достаточное перемещение узла;
• деформации из-за ударов о поверхность;
• неправильная установка устройства;
• разрушительное влияние от химических веществ, которыми посыпают дороги зимой;
• использование присадок для повышения октанового числа в бензине.

Замена гофры глушителя своими руками потребуется после предварительной диагностики состояния узла. Изначально определяют выход из строя по наличию шумов при движении. Если элемент полностью разрушен, есть риск появления сильного оглушающего звука. Косвенным доказательством, что нужна замена гофро-соединения, является наличие характерного запаха от газов внутри салона.

Если достаточный опыт вождения, определить неисправность удаётся по существенному понижению мощности машины. Наибольшее снижение отмечается у современных транспортных средств. Причина падения производительности – нарушение функции кислородного датчика, который входит в комплект выхлопной системы.

В каждом случае потребуется замена гофры глушителя своими руками без сварки или с ней, это поможет предотвратить дальнейшие разрушения.

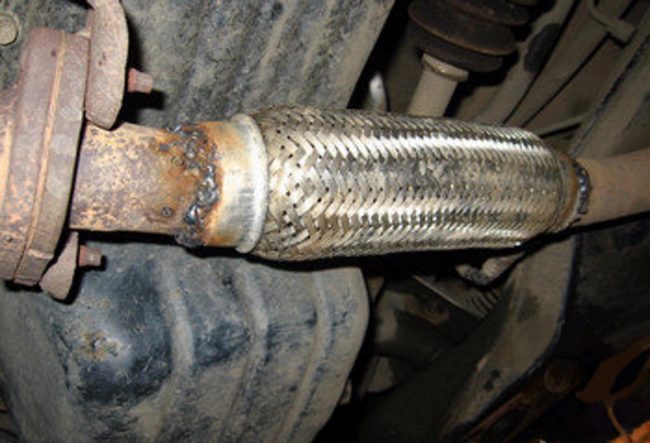

Замена гофры глушителя своими руками

Замена гофры своими руками

Ранее гофра была труднодоступным элементом, который отдельно продавался только для иномарок, сегодня на рынке представлены запчасти для любых типов авто и производителей. Чаще монтаж выполняют специалисты с применением профессиональной сварочной установки и другого инструментария. Сложность заключается в необходимости определять и подбирать температурный режим.

Если рука «набита», и человек умеет работать с электроинструментом, выполняют замену в несколько этапов:

• Демонтаж. С помощью «болгарки» срезается изношенная гофра.
• Монтаж. Установка новой детали.
• Зачистка швов.

Неправильный монтаж лишь временно поможет избавиться от проблем, срок службы гофры существенно сократится. Предпочтительно оставить операцию специалистам, но и вручную задача выполнима.

Подготовка

Для качественной подготовки существует ряд рекомендаций:

• работа несколько облегчится, если полностью демонтировать трубу глушителя с гофрой;
• «болгаркой» срезают узел в месте сварного шва или поблизости от него;
• примерка детали поможет выявить вероятные сложности в монтаже и определить, что деталь действительно подходит. Предварительная оценка предотвратит перекосы конструкции и сохранит запчасть от избыточной нагрузки и преждевременной поломки. На этапе примерки устанавливать гофро-соединение не стоит;
• после подбора месторасположения, детали прихватывают в нескольких точках к входной трубе. Теперь снимают целую трубу.

Замена гофры своими руками

Сварка

Если присутствует полуавтоматическое сварочное устройство, необходимость в СТО отпадает вовсе. Когда оборудования нет, подойдёт инверторный тип, в него устанавливаются электроды 1,6–2 мм.

Базовые советы профессионалов по этапам:

• До проведения работы труба, особенно место шва, качественно зачищается.
• Сваривание проводят с минимальным показателем силы тока. Значение подбирают с учётом электрода. Во время работы убирают шлак.
• После завершения сварные участки обрабатываются защитным покрытием или герметиком для предотвращения коррозии.

Использование стандартного сварочного устройства в процессе процедуры производителем не предусмотрено, а учитывая тонкость листа, появляется высокий риск прожечь металл. Рекомендуется заранее потренироваться на металлическом листе с такой толщиной. Часто в качестве испытуемого применяется консервная банка, она позволяет легко определить герметичность созданного шва. Если результат теста позитивный, стоит приступать к работе. В противном случае лучше продолжать обучение до момента создания качественного шва.

Замена гофры при помощи сварки

Несмотря на сложность работы с инверторным устройством, задача осуществима, но потребует навыков. В конце работ труба снова устанавливается на место, а в процессе монтажа меняются фланцы.

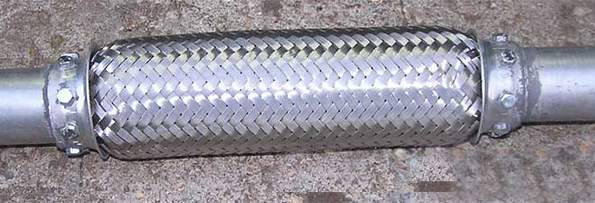

Без сварки

Процесс проводится по шагам:

• Выполняется срез «болгаркой».
• Новая гофра устанавливается на место старого узла.
• В месте колец и трубы просверливают отверстия диаметром до 6 мм. Количество болтов составляет 6–8 штук для стандартного авто, в зависимости от диаметра трубы.
• Используя метчик, наносят резьбу.
• Все разборные части покрываются герметиком: болты и места соединения гофры с трубой.
• Устанавливают гофру.

Соединение получается довольно надёжным и полностью герметичным.

Временный ремонт

Существует старый метод временно отремонтировать гофру с помощью бинта. Для отсрочки на 1 месяц, потребуется плотный эластичный бинт. Работы проводят из ямы, так как потребуется прогревать эпоксидную смолу и обрабатывать ею элемент. Бинтом обтягивается повреждённый участок, сверху повязку заливают смолой.

Подобной процедуры хватит на 1 месяц или меньше, затем появятся ещё большие разрушения. Предпочтительно заменить гофру в течение нескольких дней или недель.

Рекомендации по выбору

В зависимости от того как устроена выхлопная система они бывают вертикальными и горизонтальными. Первые закреплены ниже выпускного коллектора и при работе мотора сжимаются и выпрямляются по вертикали без изгибания. Их длина составляет примерно 150 мм, а диаметр — 65

При выборе нужно обращать внимание на соответствие размеров

Горизонтальные виды размещаются под первым коленом приёмной трубы, при работе изгибаются. Их длина доходит до 40 см, а диаметр — до 65 мм. Если предполагается менять гофру, не используя сварочный аппарат, её длину выбирают на несколько сантиметров больше, чтобы крепить к трубам хомутами или резьбовым способом.

В магазинах предлагается три вида виброгасителей:

• однослойные, изготовленные из металлорукава с наружной оплёткой;
• двухслойные, у которых добавлена внутренняя оплётка;
• трёхслойные изготавливаются с дополнительным гофрированным металлорукавом, установленного между оплётками.

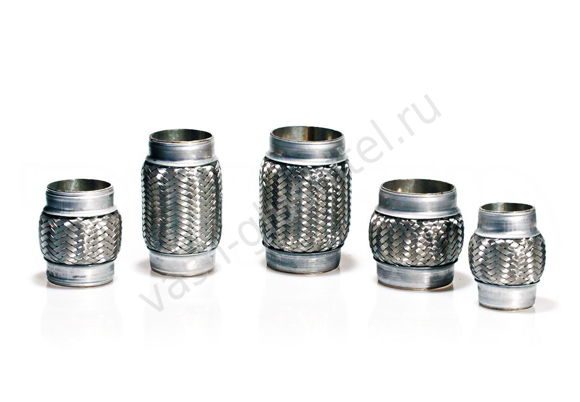

При выборе нужно ориентироваться на качество, которое хотелось бы иметь. Покупая гофру в однослойной оплётке нужно быть готовым к её ежегодной замене. Трёхслойный вариант обеспечит отсутствие проблем с глушителем в течение 8 -10 лет даже при интенсивной эксплуатации автомобиля.

При выборе нужно ориентироваться на качество

Качество материала оценивается по следующим характеристикам:

• при выборе из одинаковых по внешнему виду деталей предпочтение отдаётся более тяжёлой;
• чем качественней — тем сталь ярче она блестит;
• патрубки должны быть с толстыми стенками, чтобы обеспечить надёжное соединение гофры;
• на качественном виброгасителе оплётка выполнена с минимальными просветами.

Выбор подходящей гофры

Замена и продажа гофры на глушитель часто производится на СТО, но можно купить компонент в автомагазине. Если у владельца есть время или желание заниматься ремонтом самостоятельно, изначально следует приобрести гофру. Деталь не унифицированная, она разрабатывается для большинства автомобилей индивидуально. Отличиями являются габариты. Перед поездкой за узлом потребуется уточнить размер элемента, это лучше узнать опытным путём – из ямы. До момента замены стоит восстановить гофру и в течение ближайших дней выполнить работу.

При замерах следует учитывать, что придётся отрезать гофру несколько дальше сварного шва, на котором она фиксируется. Продажа новых элементов проводится с немного уменьшенным диаметром для более прочной фиксации и для лёгкого обваривания. В трубу гофра вставляется на 3 см, это способствует многократной замене элемента на автомобиле без конструкционных изменений.

Замена гофры

Самостоятельно заменить гофру довольно просто. Для этого достаточно иметь гараж со смотровой ямой или подъёмником и стандартный набор инструментов.

Выбор гофры

К выбору гофры следует отнестись ответственно. Желательно покупать её у проверенных продавцов.

В зависимости от типа выхлопной системы различают гофры:

• вертикальная;
• горизонтальная.

Вертикальная гофра устанавливается под выпускным коллектором и работает на сжатие. При работающем двигателе она не изгибается, а сжимается и выпрямляется вертикально. Такие гофры имеют длину около 150 мм, а диаметр — 65 мм. При покупке выбирается гофра с соответствующими размерами.

Вертикальная гофра изготовлена из прочных и эластичных сплавов, что позволяет ей растягиваться в длину

Горизонтальная гофра расположена ниже первого колена приёмной трубы и работает на изгиб. В длину она достигает 400 мм, в ширину — 65 мм

При выборе такой гофры следует принимать во внимание способ её соединения с выхлопной трубой

Горизонтальные гофры устанавливаются на большинстве автомобилей

При замене рекомендуется сначала вырезать неисправную гофру и измерить расстояние между двумя трубами. Только после этого можно подбирать новую гофру.

Любая гофра устанавливается на трубу внахлёст на 10–20 мм. Поэтому новая гофра почти всегда должна быть длиннее старой, как минимум на 20–30 мм. Кроме этого, учитывается геометрия выхлопной трубы — новая гофра может не поместиться в пространство между трубами или заметно изменить углы наклона трубы. Последнее может привести к некорректной работе выхлопной системы.

Это интересно: Ремонт дизеля

Гофра не должна иметь изгибов, а сварной шов должен быть более плотным

Замена гофры с помощью электросварки

Перед установкой новой гофры нужно правильно отсоединить старую. Для работы потребуются следующие детали:

• новая прокладка, устанавливаемая между коллектором и приёмной трубой;
• резинки крепления глушителя;
• кронштейн крепления приёмной трубы (если такое крепление имеется);
• уплотнительные кольца.

Демонтаж гофры выполняется в следующем порядке:

1. Откручиваются болты крепления приёмной трубы и коллектора.
2. Снимаются резинки крепления глушителя.
3. Отсоединяются прочие крепления выхлопной трубы.
4. Болгаркой спиливается гофра.
5. Удаляются остатки старого сварного шва.

После этого проводят «примерку» новой гофры. Это важная процедура, так как нельзя допускать её изгибов и изломов.

После установки новой гофры все крепления должны встать на своё место, а сама гофра не должна изменить свою геометрию

1. Гофрой соединяются две части трубы (внахлёст на трубу), и вся система устанавливается на место.
2. Места соединения гофры закрепляются электросваркой. Для качественной сварки используют электроды 2–3 мм. Лучшие результаты показывает аргоно-дуговая сварка неплавящимся вольфрамовым электродом с присадкой из нержавеющей проволоки.

   При монтаже выхлопной трубы гофру необходимо «прихватить» сваркой в нескольких местах

3. Гофра фиксируется в нужном положении сварочным аппаратом в двух или трёх точках по окружности трубы.
4. После этого вся труба снова снимается с креплений и на земле тщательно проваривается сплошным швом.

   Для предохранения от камней по время движения на гофру можно изготовить и приварить защиту

Что такое гофра глушителя

Гофра (или специальное соединение в выхлопной системе) играет важную роль в отводе отработанных газов автомобиля.

На сегодняшний день практически все модели зарубежных автомобилей оснащаются гофрами на трубах глушителей.

Они имеют вид бочонка и призваны играть роль эластичного соединения между трубами для сокращения вибраций и шумов.

Элемент со временем теряет свой металлический блеск, однако продолжает защищать выхлопную систему от излишних вибраций

Этот элемент в выхлопной системе служит для:

• более надёжной связки двух труб между собой;

• сокращения вибротоков, которые поступают от работающего двигателя;

• гашения колебаний при запуске мотора.

То есть, грубо говоря, при наличии гофры все части выхлопной системы будут работать в течение длительного времени, так как не будут подвергаться сильным вибрациям.

Из чего состоит гофра

В зависимости от марки и модели автомобиля, эластичный соединитель может быть выполнен по разным схемам.

Традиционно — это элемент в виде бочонка, который имеет два или три внутренних слоя, а также оснащается двойной (реже — одинарной) оплёткой.

Данная модель имеет два внутренних защитных слоя и один слой оплётки

Если посмотреть на устройство этой части в разрезе, то она представит из себя трубку, которая имеет как внутреннюю, так и внешнюю защиту из нержавеющей стали.

Защитный слой позволяет минимизировать вибротоки из выпускного коллектора, благодаря чему трубы глушителя меньше подвергаются разрушениям.

Однако сама гофра по той причине, что принимает на себя «удар», разрушается достаточно быстро.

Высокотемпературный герметик как временное решение

Такой ремонт гофры глушителя используется, если нет новой детали. Работа производится в следующей последовательности:

• гофра покрывается слоем герметика;
• из жести вырезается полоса шириной равной длине виброгасителя и в несколько слоёв наворачивается поверх герметика;
• затем с краёв и в центре её крепят хомутами;
• через сутки, необходимых для застывания герметика, можно ездить как прежде.

Ремонт гофры глушителя герметиком — временное решение

Гофра, отремонтированная этим способом, продержится не более месяца. Некоторые автовладельцы просто замазывают повреждённое место герметиком, не оборачивая жестью. В этом случае возможность пользоваться автомобилем сокращается до двух дней.

Замена гофры выхлопной системы на СТО GSAvto

Главный принцип нашего сервиса – максимальная экономия клиентских денег. Поэтому, если есть возможность поменять виброкомпенсатор, не снимая всю систему выхлопа, мы уменьшаем нормо-часы. Чтобы переварить гофру глушителя непосредственно на автомобиле, в GSAvto используется специальный сварочный аппарат с пониженным искрообразованием. В зависимости от места установки, выбираются различные типы эластичных вставок. Перед катализаторами размещается более прочный виброкомпенсатор. А замена гофры приемной трубы, часто требует установки дополнительной точки подвеса. Этот элемент более мягкий, соответственно его прочность ниже. Наши специалисты определят, какая гофра подходит для замены неисправной, и предложат вам выбрать между эконом классом или элитным производителем. Поэтому, если у Вашего автомобиля сечет, порвалась или прогорела гофра и Вам необходимо ее заменить — обращайтесь в автосервис GSAvto по адресу: г. Москва, ул. Кубинка, 3/10с3, (ЗАО, районы Кунцево и Можайский, м. Молодежная, м. Кунцевская) и наши высококвалифицированные мастера произведут качественную замену гофры глушителя в кратчайшие сроки по доступным ценам.

Причины возникновения неисправностей

Если проводить сравнение срока службы гофры и остальных элементов выхлопной системы, то именно она выходит из строя быстрее всего.

Она подвергается разрывам из-за сильнейших вибраций, однако, чаще всего наблюдаются трещины после механических ударов.

Итак, самыми распространёнными причинами возникновения неисправностей можно считать:

1. Разрывы оплётки после механических ударов.

2. Износ резинок глушителя, так как подвески уже не могут обеспечивать фиксированное положение труб под кузовом.

3. Забитый катализатор — одна из самых частых причин выхода из строя. Если катализатор забит, то выхлопы не могут выйти из-под машины, а разрывают гофру.

Водитель может определить возникновение неисправностей без осмотра глушителя.

Во-первых, будет слышен резкий рёв и громкий шум во время езды.

Во-вторых, в салоне появится запах выхлопов. Помимо этого, мощность автомобиля при старте с места или обгоне будет сокращаться.

Прогорела гофра — что делать

Прогары — это общая беда всех элементов глушителей. Прогоревшая часть не выполняет своих функций, к тому же приводит к дискомфорту езды и даже может представлять опасность для водителя.

К сожалению, ни одна гофра не поддаётся капитальному ремонту, поэтому существует только два варианта устранения прогоревшего элемента:

1. Менять вместе с трубой.

2. Менять отдельно, трубу оставить прежнюю.

На фотографии видно, как сильно деформировалась гофра из-за прогара

Автолюбители предпочитают второй вариант, так как он наименее затратен:

Разрывы и трещины в оплётке

В большинстве случаев устранить эту неисправность можно и своими руками.

Так, если оплётка двойная, и повреждения имеются только на верхнем защитном слое, можно восстановить работоспособность изделия:

1. На старую гофру натягивается новая.

2. В качестве новой можно использовать даже термозащитные эластичные материалы, которые продаются в автомагазинах.

3. Главное — качественно закрепить новое покрытие, используя сварку, металлические хомуты или даже термостойкий клей.

4. Новое покрытие защитит устройство от дальнейших разрывов и будет способствовать её длительному сроку службы.

Из-за некачественного закрепления гофра рвётся на стыках с трубой

Как заменить своими руками?

Перед снятием приемной трубы (штанов) очистите болты, гайки от грязи и смочите проникающим ключом. От постоянного перепада температур резьбовые соединения выхлопной системы автомобиля прикипают сильнее обычного. Чтобы не получить ожоги, дайте двигателю остыть перед началом замены.

• Демонтируйте навесные агрегаты, мешающие доступу к болтам крепления приемной трубы к выпускному коллектору.
• Отсоедините разъем лямбда-зонда либо выкрутите его до снятия «штанов» с автомобиля.
• Открутите фланцевые соединения выхлопной трубы.

• Маркером или мелом на «штанах» вблизи прилегания старой гофры поставьте две соосные отметки. Еще две параллельные отметки необходимы для контроля общее длины после установки новой гофры. На деталях несложной формы этого вполне достаточно для того, чтобы после замены все элементы выхлопной системы стали на свои места без натяга и отклонений.
• Отрежьте старую гофру глушителя. Рез должен быть максимально ровным.
• Зачистите болгаркой приемную трубу в месте будущего сварного шва. Нелишним будет зачистить небольшой участок для подключения массы сварочного аппарата.
• Выставьте новую гофру, сохранив соосность и расстояние между параллельными метками.
• Сделайте несколько прихваток, после чего обварите место стыка по кругу. Сварной шов должен быть качественным, чтобы исключить прорыв выхлопных газов. Металл толстостенный, поэтому смело варить можно как сварочным инвертором, так и полуавтоматом.

Хитрости замены

Больше всего трудностей возникает с установкой новой гофры в «штаны» сложной формы. Рекомендуем изготовить фиксирующую рамку, чтобы не нарушить взаимное расположение частей приемной трубы после вырезания старого эластичного соединения. Приварить рамку необходимо до удаления старой гофры. Изготовить продемонстрированный на видео А-образный фиксатор можно из арматуры, уголков, труб или профиля. Важна лишь жесткость конструкции.

Нанесите высокотемпературный герметик для выхлопных систем, если неуверены в качестве сварного шва. Предварительно необходимо зачистить шов щеткой по металлу и постараться удалить из раковин шлак, который остается при сваривании электродами. Обезжирьте поверхность акриловым растворителем и обильно замажьте сварной шов герметиком. Для застывания составу необходимо порядка 30 минут, после чего выхлопная система готова к сборке.

Можно ли поменять без снятия «штанов» с авто?

Замена гофры глушителя без снятия приемной трубы с автомобиля возможна только в том случае, если возле эластичного соединения достаточно места для работы болгаркой и сварочным инвертором. Из-за ограниченного доступа вы, скорее всего, не сможете УШМ качественно зачистить края трубы, если отрежете старую гофру ровно по сварному шву. В таком случае рекомендуем выбрать гофру большей длины, а старую отрезать с небольшим запасом. На видео показано, как быстро заменить гофру без снятия «штанов» с автомобиля.

Одна из причин большого расхода топлива

Основные симптомы прогоревшей гофры глушителя:

• сифонищий звук из-под днища автомобиля при повышении оборотов двигателя;
• запах выхлопных газов в салоне при стоянке и движении с малой скоростью.

Если кислородный датчик установлен после гофры, то первым признаком нарушения герметичности станет повышенный расход топлива. Причина в добавочном воздухе, который попадет в выпускной тракт через негерметичность. Лямбда-зонд улавливает повышение концентрации кислорода, заставляя ЭБУ двигателя увеличивать порцию подаваемого топлива.

При замене обязательно обратите внимание на характер повреждения. Возможно, гофра глушителя разрушилась из-за неправильного крепления выхлопной системы и слишком малого расстояния до земли

Пропускная способность установленного за гофрой катализатора влияет на температуру выпускного тракта. В выхлопной системе до забитого каталитического нейтрализатора повышается температура и увеличивается давление газов. Уменьшение срока службы гофры глушителя в таком случае вполне прогнозируемо.

Возможный ремонт неисправного элемента

В связи с герметичностью самого изделия ремонт при сильных разрывах и прогарах не представляется возможным.

Однако в некоторых ситуациях можно сэкономить на покупке новой части системы и отремонтировать устройство своими руками.

Временные меры

Залог успешной работы выхлопной системы — это её полная герметичность.

То же самое касается и гофры. Для того чтобы быстро устранить начавшуюся деформацию, можно использовать специальные герметики для глушителей.

Эти вещества отлично закрывают все дыры или трещины, обеспечивая герметичность даже при самых высоких температурах.

Бандажирование

Также к временному ремонту можно отнести и использование бандажей.

На трубу накладывается специальная бандажная лента из тонкой фольги.

Лента закрывает трещины и дыры, позволяя «доездить» на таком глушителе какое-то время:

Термостойкий материал позволяет продлить срок службы гофры на какое-то время

Как приварить электросваркой

Самостоятельный ремонт с использованием сварочного аппарата возможен при наличии опыта в сварочном деле.

Если автовладелец не уверен в своих силах или обладает только базовыми навыками, то лучше не рисковать, так как легко повредить трубы глушителя.

Иногда после ударов о неровности дороги гофра может «отойти» от трубы — в этом случае необходимо приварить её заново.

Для этих целей обычно используются два вида электродов — с диаметром 3 и 4 мм:

1. Гофра прихватывается по диаметру трубы электродом 3 мм.

2. Проверяется правильность её фиксации (изделие должно располагаться строго по центру трубы).

3. Далее проваривается вся окружность по диаметру трубы электродами на 4 мм.

4. После того как сварной шов остынет, необходимо его зачистить и покрасить термостойкой краской.

Шов при сварке гофры должен быть ровным и однородным

Выбор размера

Для замены необходимо знать всего 2 параметры: диаметр посадочного отверстия и длину гофры. Внутренний диаметр отверстия должен соответствовать внешнему диаметру приемной трубы. При правильной замене гофра одевается на трубу с обеих сторон и обваривается. Часто при замене старую гофру отрезают за сварным швом, уменьшая при этом длину частей приемной трубы. Чтобы общая длина трубы не изменилась, новую гофру приваривают встык. Выбор гофры немного большей длины позволит при очередной замене не привариваться к старому сварному шву. Ниже представлены основные типоразмеры гофр глушителя, где первое число – внутренний диаметр посадочного отверстия, а второе – длина.

40×100	40×150	40×200	40×230	40×260	40×280
45×100	45×150	45×200	45×230	45×260	45×280	45×320
50×100	50×120	50×150	50×200	50×230	50×250	50×280	50×320
55×100	55×150	55×200	55×230	55×250	55×280	55×320
60×100	60×150	60×200	60×230	60×250	60×280
64×100	64×150	64×200	64×230	64×250	64×280

Выбираем производителя

Преобладающее большинство гофр на рынке можно разделить на 3 вида конструкции.

• Трехслойные с основой в виде гофрированной трубки. Верхняя оплетка – привычное плетение из нержавеющей проволоки, а вот внутренний слой – гибкий металлический рукав. Металлорукав снижает температуру гофрированной трубки и защищает от прямого контакта с выхлопными газами. Ходят такие гофры глушителя действительно долго, но для их сжатия и растяжения необходима немалая нагрузка. Из-за плотной компенсации вибрации от двигателя интенсивней передаются на резиновые демпферы выхлопной системы и кузов автомобиля. Приверженцами такого типа конструкции являются компании “Interlock”, “Bosal”.
• Трехслойные с основой в виде гофрированной трубки, но без металлорукава внутри. Вместо него трубку защищает оплетка из нержавеющей проволоки. Такие гофры глушителя более эластичный, но имеют немного меньший ресурс. Среди известных производителей можно выделить фирму “Innerbraid”.
• Трехслойные с внешней сеткой характерного плетения. Основа – гофрированная трубка, которая с внутренней части защищена металлорукавом. Заполнила рынок гофрами такого типа фирма “Hydra”. Высокую цену производитель оправдывает стойкой к коррозии и высоким температурам нержавейкой марки AISI 304 и хорошей эластичностью.

Замена гофры с помощью хомутов

По длине новый виброгаситель должен быть больше на 5 — 6 см, чем расстояние между швами, оставшимися от старой детали. Внутренний диаметр патрубков гофры также должен быть больше на 0,5 — 1 мм размера труб выхлопной системы.  Как заменить гофру глушителя без сварки с креплением хомутами, изложено в пошаговой инструкции:

1. Автомобиль устанавливается на смотровой яме.
2. Снимается участок с повреждённым виброгасителем.
3. С помощью болгарки вплотную к швам вырезается вышедшая из строя гофра.
4. Со срезов удаляются заусенцы.
5. На торцах патрубков делаются несколько неглубоких запилов для обеспечения плотного прилегания к трубам. На надрезы и зачищенные места наносится герметик.
6. Гофра надевается на трубы, но хомуты до конца не затягиваются, чтобы оставалась возможность коррекции положения.
7. Конструкция устанавливается по месту с заменой старых прокладок.
8. Если при проверке положения перекосы не обнаружены хомуты затягиваются до упора. Чтобы предотвратить самопроизвольное откручивание гаек резьбу возле них нужно накернить.

Размер хомутов подбирается в зависимости от внешнего диаметра патрубков гофры

Судя по отзывам, такой способ крепления не уступает привариванию. Однако при продольном ударе гофра может соскользнуть с трубы

Поэтому на автомобилях с низкой посадкой нужно ездить осторожно

Причины неисправности гофры глушителя

Этот элемент служит для компенсации вибрационной нагрузки на выхлопную систему, поэтому гофра может выйти из строя из-за жёстких условий эксплуатации.

Неровности на дороге или крупные предметы на проезжей части могут привести к физическому разрушению элемента. Преждевременный выход из строя этой детали также может быть вызван неправильной установкой глушителя, изношенными подушками двигателя и неисправной трансмиссией.

Если волнообразная складка глушителя повреждена, то кроме повышенной шумности может наблюдаться запах выхлопных газов в салоне. В этом случае можно получить сильное отравление, поэтому при первых признаках неисправности этой детали необходимо приступить к ремонту.

Простой способ ремонта

Ремонт гофры глушителя своими руками без сварки может быть выполнен следующим образом:

1. Обыкновенный медицинский бинт пропитывается эпоксидной смолой.
2. Пропитанным бинтом обматывается виброкомпенсатор глушителя.
3. После застывания смолы автомобиль можно эксплуатировать в обычном режиме.

Такой способ является самым простым, но решить проблему неисправности глушителя с помощью эпоксидной смолы можно не более чем на 1 — 2 месяца. Со временем отремонтированный участок прогорит и его снова нужно будет восстанавливать.

Ремонт высокотемпературным герметиком

Специальный герметик для ремонта глушителя также можно использовать для устранения поломки гофрированной трубки выпускной системы автомобиля.

Ремонт осуществляется в таком порядке:

• Герметик наносится на внешнюю поверхность элемента.
• Тонкой жестью, ширина которой должна равняться длине гофры, деталь оборачивается несколько раз.
• Жесть фиксируется с помощью обычных винтовых хомутов по краям и посередине.
• Спустя 24 часа, когда герметик застынет, автомобиль можно будет эксплуатировать в обычном режиме.

Данный способ также является временным и рассчитанным на эксплуатацию автомобиля в течение не более 1 месяца.

Надёжный способ замены (без сварки)

Перечисленные временные способы устранения неисправности волнообразной складки глушителя, не позволяют забыть о проблеме надолго. Поэтому могут использоваться в крайних случаях, когда осуществить полноценный ремонт выпускной системы глушителя не представляется возможным.

Самым правильным и надёжным способом монтажа новой запчасти является сваривание с выпускной трубой. Но когда нет возможности использовать сварочный аппарат можно применить не менее эффективный способ крепления гофры.

Установить данную деталь можно на резьбовые соединения.

Работа выполняется в такой последовательности:

• Старая гофра срезается болгаркой или ножовкой по металлу сразу за сварным швом.
• Далее нужно установить новый виброкомпенсатор.
• Сделать насколько отверстий диаметром 4,2 мм, которые должны быть равномерно распределены по окружности. Отверстия необходимо сделать с обеих сторон обрезанной выхлопной системы.
• С помощью метчика М5 нарезается резьба в отверстиях, которые были сделаны в выхлопной системе.
• В отверстия вкручиваются болты М5, которые обязательно следует установить на граверные шайбы для предотвращения откручивания.

Нарезать резьбу метчиком

Ещё один эффективный способ монтажа

Этот простой способ установки виброкомпенсатора без сварки, при правильном исполнении, позволяет устранить проблему самостоятельно. Установка осуществляется в такой последовательности:

• Срезается старая гофра.
• Новая напиливается продольно в местах присоединения к выпускной системе и устанавливается на выхлопную трубу.
• С помощью хомутов волнообразная складка обжимается в тех местах, где были сделаны надпилы.

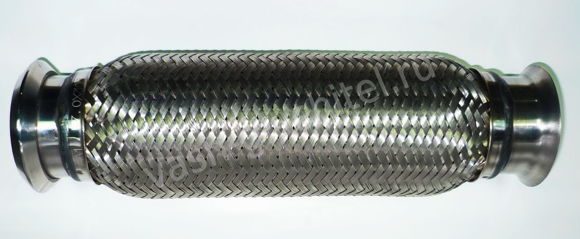

Устройство гофры глушителя

Гофра глушителя автомобиля является одной из наиболее важных частей глушителя, играя роль эластичного соединения в выхлопной системе. Необходимость её установки обусловлена тем, что неизбежным результатом работы двигателя авто является возникновение вибраций, которые в числе прочего передаются и на выхлопную систему. Именно для гашения этих вибрации нужна эластичная гофра глушителя.

Помимо своего наиболее часто употребляемого названия, немного реже можно встретить и такие обозначения: гофро-элемент, компенсатор вибрации и гибкие соединения. Всё это обозначает один из важных элементов автомобиля, необходимый для уменьшения детонации. Помимо этого устройство гофры глушителя позволяет значительно снизить технологические нагрузки на выхлопной тракт. Это своего рода предохранитель, предотвращающий разрушение выхлопной системы автомобиля. Поэтому местом установки гофро-элемента обычно является приёмная труба или другой участок, где имеются повышенные вибрационные нагрузки.

Если кратко суммировать, то гофра глушителя выполняет следующие функции:

— выполняет роль эластичного соединительного элемента между частями выхлопной системы авто;
— компенсирует вибрацию, сопровождающую работу двигателя;
— гасит колебания, которые возникают при старте автомобиля.

Устройство гофры глушителя может быть самым различным. Она может состоять из двух или трёх слоёв, а также иметь одинарную или двойную усиленную оплётку. От этого зависит, насколько она будет справляться с возложенными на неё функциями, а также её долговечность. От целостности гофры зависит, будут ли попадать отработанные газы в салон авто, следовательно, и Ваш комфорт в процессе езды. Помимо этого нарушения целостности компенсатора вибрации может привести к перегреву глушителя, а значит и снижению качества работы всей выхлопной системы.

Так как на гофру приходится максимальное количество нагрузок, то она и чаще всего подвергается разрывам и поломкам, если сравнивать ее с другими элементами выхлопной системы. Устройство гофры глушителя в основном предполагает вероятность механических поломок, например из-за наезда на препятствия. Хотя материалом данного компенсационного элемента обычно является высоколегированная сталь, обеспечивающая её высокую прочность и долговечность, но механические повреждения отнюдь не являются редкостью. Помимо наездов на препятствия и других ударных нагрузок, гофро-элемент может выйти из строя по причине неудовлетворительного состояния подушек двигателя, износа резинок крепления глушителя. Забитый катализатор — самая частая причина выхода гофры глушителя из строя. Нередки случаи, когда повреждения гофро-элемента, также как и других элементов выхлопной системы (прогар приемной трубы и прокладки коллектора, а также появление трещины в коллекторе), может произойти по причине выхода из строя катализатора, в том случае, если компенсатор вибрации установлен перед ним. Если катализатор забит то отработанные газы не находят выхода вследствие чего повышается давление и разрушается гофра. Кроме этого гофра глушителя может выйти из строя по причине наличия соли и реагентов на дорогах. Ещё одна, довольно распространённая, причина – это наличие специальных присадок в топливе, которые повышают его октановое число.

Признаком выхода ее из строя является резкий шум в процессе работы в передней части машины или под капотом. Причём при её полном выходе из строя шум может быть оглушающим. Второй признак — появление запаха отработанных газов в салоне автомобиля.

Помимо этого возможна и значительная потеря мощности автомобиля, что проявляется на современных моделях, где утечки в выхлопной системе приводят к неправильной работе датчика кислорода. В этом случае необходимо немедленно заменить гофру глушителя, чтобы вибрация не привела к разрушению выхлопной системы.

Следует сразу сказать, что устройство гофры глушителя не предполагает её ремонт. Возможна только полная ее замена

При этом необходимо обратить внимание и на состояние катализатора, так как повреждения этих элементов в большинстве случаев взаимосвязаны

При ремонте, несомненно, более рентабельно будет установить новую гофру глушителя, чем менять всю выхлопную трубу. Не стоит приобретать наиболее дешёвые гофры, так как это далеко не лучший вариант и такие компенсаторы вибрации не прослужат Вам долго. Для установки гофры требуется опытный сварщик, который не перекалит ее и не прожжет. Поэтому лучше всего доверить эту работу серьёзному автосервису.
