Замена пыльника наружного шруса приора

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Трипоид (внутренний ШРУС) — трипоидный подшипник

Во второй половине прошлого века начали разрабатываться автомобили с передним приводом, что потребовало надежного привода на ведущие колеса. Здесь пригодилось запатентованное в 20-х годах изобретение шарнира равных угловых скоростей (ШРУС). Сегодня почти все сходящие с конвейеров легковые машины и внедорожники имеют трипоид (внутренний ШРУС).

Что такое ШРУС и зачем он нужен

Обычные карданные шарниры с задачей поворачивания ведущего направляющего колеса справиться не смогли. Вращение у них передавалось на колеса неравномерно, значительно увеличивалась потеря мощности при повороте. Быстро изнашивались шины и сам шарнир. Валы и другие элементы трансмиссии были перегружены.

У нового шарнира таких недостатков не было. Усилие на ведущий вал передавалось равномерно, не зависимо от угла между соединяемыми им валами. Это достаточно простое устройство можно использовать долго. У него большая мощность при передаче момента вращения. Отсутствуют шумы и вибрация при работе. Поездка и управление в такой машине удобна и комфортна.

Шарнир внутренний и внешний

Для повышения эффективности работы, трансмиссии машин с передним приводом устанавливают внутренние и внешние шарниры, именуемые трипоидами или триподами. Трипоиды ШРУСа обычно универсальные, у некоторых моделей автомобилей в трипоидах внутренних ШРУСов применяют игольчатые подшипники. Они оснащены роликами и вилкой, допускающие смещение осей и предполагающие работу на углах, не превышающих 20 градусов. Помимо трипоидов есть еще шариковые шарниры.

Обычно шарнир регулировки угловых скоростей представляет собой:

• сферообразный корпус, соединенный с ведомым валом;
• обойму с ведущим валом;
• сепаратор для крепления и удержания шариков;
• несколько шариков в сепараторе.

Благодаря такой легкой конструкции момент вращения передается ровно и плавно, без потери мощности. Такой шарнир достаточно надежен, и его не сложно заменить в случае выхода из строя.

Как сберечь трипоид ШРУСа

Одной из проблем ШРУСа является его несовершенный смазочный механизм. Он фактически представляет собой пыльник, в котором хранится смазка. Учитывая уязвимость этого резинового или пластикового изделия при контакте с препятствиями на дороге, возникает опасность попадания в него и соответственно в трипоид пыли и грязи. Это неизбежно приводит к преждевременному износу механизма.

Этот вопрос нельзя пускать на самотек. При обнаружении свежего повреждения пыльника шарнир следует снять и промыть. После чего поставить новый и заполнив специальной смазкой. Проверив правый пыльник, проделать такую же процедуру с левым. Смазка для трипоидного ШРУСа должна обладать особыми качествами. Она должна предупреждать разрушение трипоида вследствие резких нагрузок на шарнир при начале движения машины, преодоления подъемов, крутых поворотах.

Если такой материал не обладает нужными характеристиками, механизм быстро изнашивается и выходит из строя. Например, применение смазки, содержащей графит категорически недопустимо. Для смазывания трипоидных ШРУСов, кроме тех, что имеют игольчатые подшипники, необходима черная пластичная смазка, которая содержит 3-5 процентов дисульфида молибдена. Она должна иметь нужную консистенцию, чтобы полностью заполнить весь узел.

Поддержание шарниров равных угловых скоростей – важное дело для обеспечения надежной работы трансмиссии. Чтобы не оказываться в сложном положении, стоит сделать правилом периодические осмотры пыльников и своевременную их замену со смазкой шарнира

При поломке хомутов крепления и разрыве пыльника шарнир целиком подлежит замене.

Подготовка к снятию наружного шруса

 Для того что бы снять шрус необходимо провести небольшую подготовительную работу. Заключается эта работа в раскручивании гайки шруса со стороны колеса.

Как видно на фотографии гайку прикрывает колпак его необходимо снять но для этого требуется снять колесо.

Автомобиль необходимо под домкратить. И выставить дополнительные упоры чтобы автомобиль упирался именно  на эти упоры а не на домкрат.

Вывешивание автомобиля это самая важная процедура во всем ремонте. Автомобиль необходимо выставить таким образом чтобы под ним можно было жить. Пить кофе смотреть телевизор. И не беспокоится о том что на тебя что то свалится с верху. Домкрат предназначен исключительно для поднятия и опускания автомобиля.. И если под  поднятым автомобилем находится только домкрат работать нельзя.

Если нет заводских упоров устанавливаемых вместе с домкратом . Подойдут деревянные бруски или доски. Нельзя подкладывать кирпичи. Они раскалываются  и машина  падает.  В общем если вы даже потратите целый день на то что бы безопасно подстраховать поднятый автомобиль  Это ни чего страшного. И гораздо лучше чем остаться  калекой. Извините за отступление. Но спешить нельзя.

Вывесив автомобиль необходимо снять колесо . чтобы демонтировать защитный колпак. Затем колесо необходимо установить обратно.И опустить машину до полного контакта с полом. Это необходимо сделать для того что бы открутить гайку шруса. Она затягивается с большим усилием.  И застопорена. В пазе шруса.

Для откручивания потребуется мощный вороток.. На который можно одеть трубу в качестве удлинителя. Именно для и приходится ставить машину на пол, чтобы был упор. И коробка передач не прокручивалась от прилагаемого усилия. После того как гайка открутится автомобиль необходимо вернуть обратно в поддомкраченное состояние, надежно выставить страховочный упор. И снять колесо.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
2. Отсутствие внутри механизма смазочного материала или его плохое качество.
3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
2. Рывки и вибрация при разгоне.
3. Люфт в соединениях шарнира при вывешенном колесе.

Подготовка к работе

Для проведения замены гранат необходим автомобильный подъемник или смотровая канава, поскольку часть работ по разборке производится снизу. Потребуется следующий инструментарий и приспособления:

• стандартный набор накидных головок с воротком;
• монтировка;
• ключи рожковые;
• инструмент слесарный, куда входят отвертки, молоток и пассатижи;
• приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Если съемника для рулевой тяги у вас нет, то его нетрудно найти у знакомых автолюбителей либо просто купить, он стоит недорого. Это стальной цилиндр с прорезью и дном, куда вкручен выдавливающий болт. Для проведения замены на смотровой яме также понадобится домкрат с колесным ключом, чтобы поднимать автомобиль. Для полной разборки узла желательно иметь тиски и приобрести густую смазку «ШРУС-4».

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

Снятие шаровой опоры

Необходимо отсоединить стойку от рычага. Для этого необходимо раскрутить шаровую опору.  Либо от рычага либо от стойки. Удобнее открутить два болта от стойки. Которые крепят шаровую опору.

В случае если открутить гайку от рычага Шаровая опора не выйдет. Палец представляет собой конус.  Для снятия потребуется съемник. Либо придется наносить сильные удары по месту соединения рычага и пальца. Возможно повредить пыльник. После того как болты будут откручены обязательно необходимо обратить внимания на шаровую опору. Она не должна болтаться. Если вы проворачиваете. Она шаре должна сидеть плотно. Если болтается и имеется люфт. Шаровую опору необходимо поменять сразу. Для этого откручивается гайка и при помощи съёмника вынимается палец шаровой опоры. Можно просто нанести несколько резких ударов молотком по боковой части рычага. Где вставляется пале.

Так как соединение коническое. Отверстие в результате удара подвергнется деформации и палец выдавится. Но это грубый вариант. И не всегда он помогает лучше все таки воспользоваться специальным съёмником. После тог как отсоединена стойка от рычага можно вытаскивать шрус из ступицы.

Полезные советы

Следует обратить внимание на то, что на многих популярных сегодня авто (например, семейство VAG) внутренний ШРУС прикреплен к коробке передач болтами. Так вот, если болты прослаблены или обломлены, это также становится причиной появления вибраций

Еще опытные специалисты рекомендуют проводить регулярную профилактику ШРУС, как внутреннего, так и наружного. Дело в том, что основной причиной преждевременных поломок шарнира является пыльник ШРУС.

Фактически, это резиновый чехол, который защищает шарнир от воды и грязи. Осматривать пыльники нужно на каждом ТО. Если заметны трещины или разрывы, по мануалу ШРУС нужно менять. Однако если граната не подает признаков неисправности, тогда можно попробовать снять и промыть узел, заменить смазку и установить новый чехол.

Параллельно при осмотре или после замены пыльников важно, чтобы хомуты на пыльниках стояли правильно и были нормально затянуты. Основная задача хомута – не просто зафиксировать, но и не позволить пыльнику прокручиваться на корпусе ШРУС

Не следует считать, что пыльники и износ являются основными проблемами. Причины поломки ШРУСа могут быть разными, однако часто выделяют езду на высокой скорости по плохим дорогам, а также люфты шаровых опор. Иногда имеет место и неправильная установка ШРУС при его замене или после проведения других работ.

Так вот, при езде по неровным дорогам нужно перемещаться максимально аккуратно, особенно если учитывать специфику работы внутреннего шарнира. Также следует избегать резких разгонов с вывернутыми колесами и т.д. Если при замене ШРУС допущены ошибки, перекосы также сокращают ресурс узла.

Отдельного внимания заслуживает и тот факт, что общее состояние подвески влияет на шарниры. Например, люфт  шаровых опор также оказывает влияние на состояние наружного и внутреннего ШРУСа.

Важно понимать, что наружный шарнир равных угловых скоростей получает от колеса все удары, на него активно попадает вода, грязь и песок. В свою очередь, хотя внутренний ШРУС менее нагружен, если шаровую вырвет или же она будет иметь сильные люфты, пострадают также внутренние шарниры. . https://www.youtube.com/embed/-Q3fdk6kI7A

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру

Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Важно знать, что даже незначительное повреждение пыльника привода требует его обязательной замены. Дело в том, что основной и быстрый износ гранаты происходит, когда в привод через трещины в пыльнике попадает пыль и грязь

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.

Замена пыльника внешнего ШРУСа

1. Очистка наружного покрытия привода. Для этого можно воспользоваться специальной щёткой по металлу.
2. Снимаем крепления пыльника и сам пыльник. Пыльник можно снять отверткой или целиком разрезать.
3. Стереть смазку со ШРУСа и сбить его.
4. Тщательно промыть ШРУС при помощи бензина.
5. Надеть новый пыльник и насадить промытый ШРУС на шлицы. Набить шарнир можно с помощью деревянной подставки и обычного молотка.
6. Нанести обильную смазку на середину ШРУСа.
7. Надеть пыльник на гранату, и зафиксировать его с помощью хомутов.
8. На шлицы надеть ступицу, тщательно затянуть гайку, для обеспечения надёжного крепления.
9. Установить шаровую опору и надеть колесо.

Замена шаровой опоры на Лада Приора

Замена шаровой опоры на автомобиле Лада Приора своими руками производится согласно пошаговому алгоритму, который представлен ниже.

• Зафиксировать автомобиль стояночным тормозом.
• Подложить под задние колеса противооткатные башмаки.
• Поддомкратить автомобиль со стороны, с которой планируется проведение ремонтных работ.
• Снять колесо.

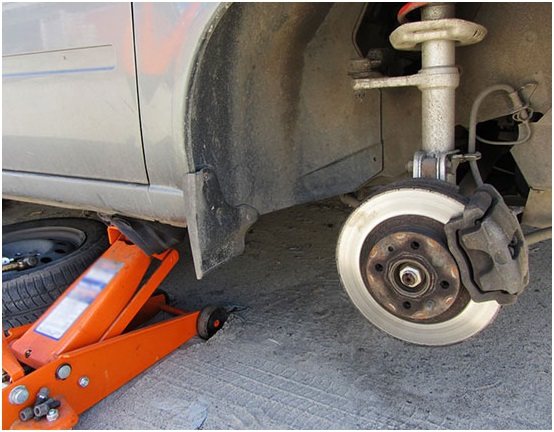

Поддомкраченная Приора с демонтированным колесом

Послабить два крепежных болта шаровой опоры.

Расположение крепежей

Открутить гайку шарового пальца.

Откручивание гайки шарового пальца

Выпрессовать опору из рычага. Данную операцию можно выполнить без съемника, но его наличие значительно упростит процедуру.

Выпрессовка шаровой из рычага с использованием съемника

• Выкрутить два крепежных болта опоры.
• Используя монтировку извлечь шаровую.

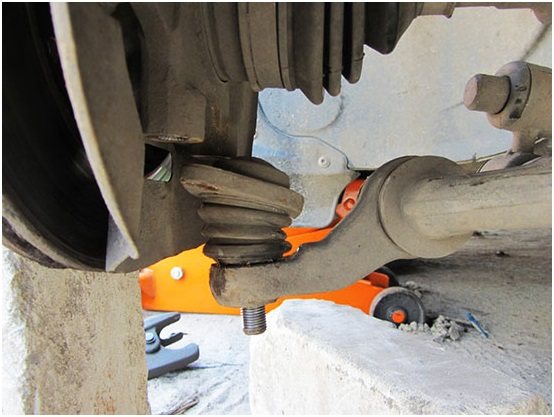

Процесс демонтажа

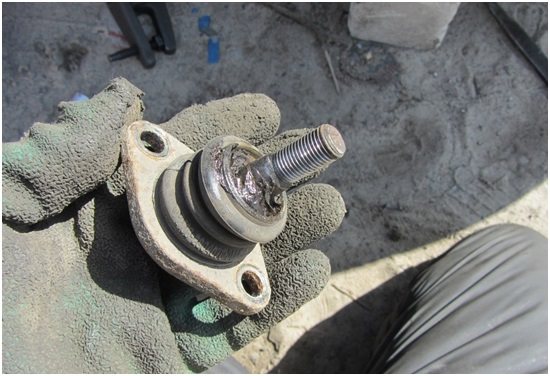

Извлеченная старая шаровая

Установить новую опору в посадочное место. Предварительно рекомендуется наполнить пыльник консистентной смазкой.

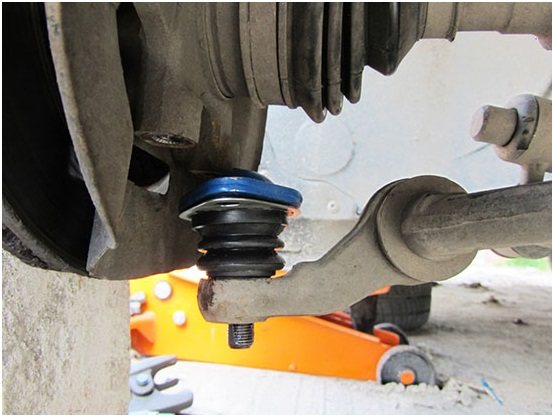

Монтаж новой шаровой опоры

• Собрать все в порядке обратном снятию.
• Проведение контроля углов схода и развала на стенде не является обязательной процедурой при замене шаровых опор, но все же опытные автовладельцы рекомендуют выполнить проверку.

Снятие и разборка внутреннего шарнира Лада Приора (ВАЗ-2170)

Работу проводим при замене шарнира или его чехла. Снимаем привод переднего колеса (см. «Снятие приводов передних колес»).

Очищаем шарнир снаружи и зажимаем вал привода в тиски с накладками губок из мягкого металла.

Сжав раздвижными пассатижами большой хомут за выступы и поддев отверткой конец хомута…

…разъединяем хомут и снимаем его.
Аналогично снимаем малый хомут.

Сдвигаем чехол с корпуса шарнира.
Ветошью удаляем смазку с торца корпуса шарнира.

При замене чехла шарнира надфилем помечаем взаимное положение корпуса, обоймы и сепаратора шарнира для того, чтобы при сборке они заняли прежние места.

Отверткой поддеваем фиксатор внутреннего шарнира…

…и вынимаем фиксатор.
Сдвигаем корпус шарнира по валу…

…и снимаем его.

Нанося удары в торец обоймы шарнира через выколотку из мягкого металла…

…снимаем обойму с сепаратором и шариками.

Выколотка не должна передавать усилие на сепаратор и шарики во избежание их повреждения.
Поддев отверткой…

…вынимаем стопорное кольцо из проточки вала.
Снимаем защитный чехол шарнира с вала. Для осмотра деталей шарнира вынимаем и раскладываем по порядку шарики. Вынимаем обойму из сепаратора.

Удаляем из корпуса шарнира старую смазку и промываем его в керосине. Протираем детали шарнира ветошью и продуваем сжатым воздухом.

Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса.
Задиры, вмятины, трещины, следы коррозии не допускаются — такой шарнир заменяем.

Очищаем вал от старой смазки и наносим на него тонкий слой новой. Надеваем на вал новый чехол шарнира и устанавливаем в проточку вала новое стопорное кольцо. Надеваем на конец вала сепаратор (конической частью к чехлу).

Напрессовываем молотком с пластмассовым бойком обойму на шлицевую часть вала.
Поворачиваем сепаратор до совмещения меток.

Вставляем шарики в окна сепаратора.
Для удержания шариков в окнах наносим на них смазку (ШРУС-4).

Вкладываем в полости корпуса шарнира и чехла эту же смазку, наносим ее на шарики и сепаратор — всего 80 г. Надеваем корпус шарнира на внутреннюю часть шарнира по меткам и устанавливаем фиксатор. Проверяем подвижность корпуса шарнира — он должен перемещаться без заеданий.

Надеваем чехол на корпус шарнира и устанавливаем малый хомут. Устанавливаем корпус шарнира приблизительно в среднее положение от его продольного перемещения относительно вала.

Отверткой с тонким лезвием отводим край чехла от корпуса шарнира, чтобы уравнять давление воздуха внутри и снаружи чехла.
Закрепляем чехол большим хомутом.

Видео по теме «Lada Priora. Снятие и разборка внутреннего шарнира»

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

Замена наружной гранаты и внутреннего пыльника привода ВАЗ 2112

Разборка и сборка шруса (гранаты)

Замена внешнего ШРУС

Поскольку на всех авто внешний ШРУС – шариковый, то дальнейшая последовательность работ практически одинакова для любой модели, за исключением некоторых незначительных нюансов. Рассматривать же демонтаж узла и его замену будем на модели ВАЗ-2110.

Примечательно, что ШРУСы — одни из немногочисленных узлов в конструкции авто, которые не требуют парной замены. То есть, если начал хрустеть какой-то один шарнир, то только его и заменяем, остальные трогать не обязательно.

Из инструментов для проведения работ потребуется:

• комплект ключей и набор головок с воротком и штангами (обязательно потребуется головка на 30);
• домкрат;
• киянка или обычный молоток с деревянной наставкой;
• ветоши;
• съемник рулевых наконечников.

Из деталей и расходных материалов понадобиться:

• новый шарнир;
• новая гайка крепления концевика вала;
• пыльник;
• хомуты (лучше приобретать не ленточные, а с винтовой затяжкой);
• смазка «ШРУС-4» или ее аналог (предназначенный для использования в шарнирах равных угловых скоростей);

https://youtube.com/watch?v=Y5s4cpiwYmw

Далее рассмотрим последовательность разборки, а также укажем некоторые хитрости, которые помогут более оперативно провести работы. Итак:

1. Автомобиль устанавливаем на смотровую яму, обездвиживаем.
2. Пока еще все колеса на месте, берем головку на 30, срываем с места и ослабляем гайку крепления вала на ступице. Эта гайка накернена, поэтому открутить ее будет не просто, поскольку потребуется значительное усилие, для чего можно нарастить ключ отрезком трубы. На поддомкраченом же авто со снятым колесом ослабить гайку будет очень сложно.
3. После ослабления гайки поддомкрачиваем необходимое колесо и снимаем его.
4. Чтобы стянуть ступицу с концевика вала нужно обеспечить стойке свободное перемещение. Для этого откручиваем крепление шаровой опоры рычага подвески к ступице.
5. При помощи съемника отсоединяем рулевой наконечник от стойки.
6. Выкручиваем гайку полностью.
7. Беремся за тормозной диск и тянем ступицу на себя, чтобы стянуть ее с концевика вала.
8. После того, как вал выйдет, отводим его в сторону;
9. При замене внешнего ШРУСа не обязательно полностью снимать приводной вал, то есть вытаскивать внутренний шарнир не надо.
10. Далее демонтируем сам внешний узел с вала. Для этого ослабляем или перерезаем (перекусываем) хомуты, а затем стягиваем пыльник со ШРУСа (можно его просто перерезать, поскольку он больше не нужен).
11. Забираемся под авто и при помощи молотка с наставкой сбиваем шарнир с вала. Наносимые удары должны быть небольшой силы, здесь главное – сбить узел со стопорного кольца, а с самих шлицов вала он сойдет и от усилия руки.

После этого производится сборка. Сначала на вал надевается новый пыльник, а затем на его шлицы насаживается новый шарнир. Остается его только посадить, чтобы стопорное кольцо стало в канавку, сделанную во внутренней обойме. Для этого снова используем молоток с наставкой и несильными ударами садим шарнир на место.

Закладываем смазку (не жалеем), натягиваем на кромку внешней обоймы пыльник, после чего резинотехнический элемент нужно немного сжать рукой, чтобы удалить воздух. Остается зафиксировать пыльник на обойме и валу при помощи хомутов.

Собранный вал с новым шарниром устанавливаем в ступицу, наживляем и закручиваем до упора гайку. Далее все собираем обратно – устанавливаем рулевой наконечник, шаровую опору подвески, колесо.

После снятия авто с домкрата затягиваем крепежную гайку ключом с наращенным плечом. Остается только накернить ее, чтобы предотвратить самопроизвольное откручивание.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.
