3 ошибки, из-за которых быстро «умирают» шаровые опоры

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

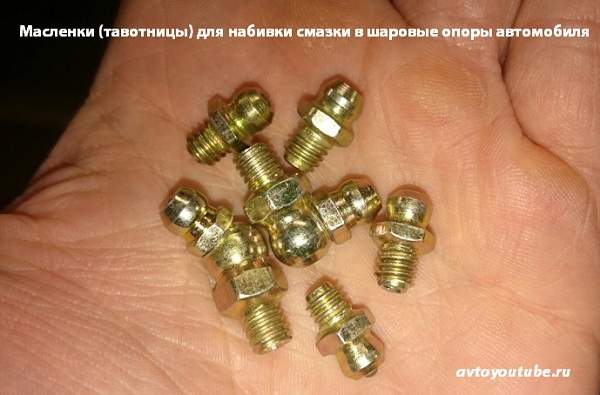

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

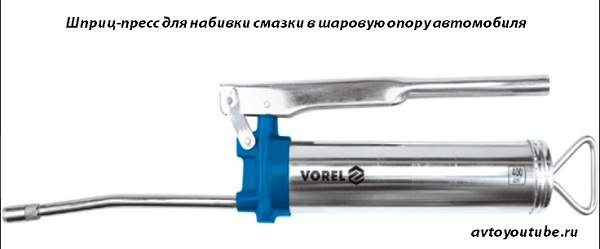

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Шаровая опора — назначение и конструкция

Рубрика: Ходовая

Предназначение шаровой опоры заключается в обеспечении связи между поворотным управляющим рычагом и колесной ступицей, благодаря чему осуществляется их взаимное свободное вращение. Чтобы защитить от попадания внутрь пыли и влаги на шаровую опору одевается резиновый чехол. Шаровая опора — назначение и конструкция этого узла в нашем материале.

Шаровая опора — назначение и конструкция

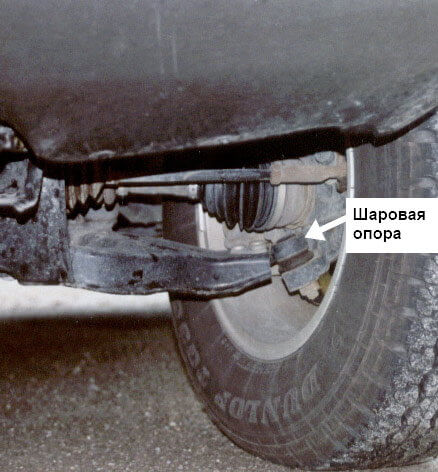

Шаровая опора является конструктивным элементом автомобильной подвески, предназначенным передавать управляющий сигнал от рулевого механизма колесу. Основное достоинство шаровой опоры заключается в возможности совершать свободные угловые перемещения сопрягаемых узлов, а также максимальной простотой конструкции.

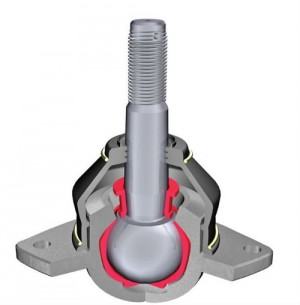

Конструктивно шаровая опора это отдельный узел, включающий две сопрягаемые части, со сферическими поверхностями контакта. Одна часть является стержнем, со сферической бобышкой на одном из концов, и резьбой которой она соединена с рычагом от поворотного механизма.

Другой частью узла охватывается первая, для этого в конструкции этой детали предусмотрена сферическая поверхность внутри.

Чтобы соединить шаровую опору и ступицу колесу, ее корпус располагает фланцем, с несколькими крепежными отверстиями. Для крепления сферической опоры на рычаге подвески применяется резьбовой конец.

Шаровая опора это достаточно надежный конструктивный узел, которым в случае правильного ухода обеспечивается необходимая долговечность. Для обеспечения безотказной работы шаровой опоры необходимо использовать смазку, закладываемую в контактной полости.

Шаровая опора — собенности эксплуатации

В случае утечки смазки или попадании внутрь рабочей полости влаги происходит неблагоприятное воздействие на работу шаровой опоры, что может привести к выходу ее из строя. Замена шаровых ваз 2107 http://vazkorch.ru/podveska/zamena-sharovyx-vaz-2101-2107.html и других моделей авто не представляет проблем, но лучше следить за состоянием шаровых, чтобы продлить срок эксплуатации. Чтобы защитить контактные поверхности шарнира применяют специальную резиновую накладку, которая называется пыльником.

При недостаточном количестве смазки может произойти износ шаровой опоры. Внешние признаки, указывающие на это заключаются в появлении посторонних звуков при езде по дорогам, имеющим покрытие плохого качества. Кроме того повышение износа сферической опоры происходит из-за попадания влаги, которая приводит к замерзанию смазки когда температура окружающей среды отрицательна.

Шаровая опора изнашивается и это приводит к появлению люфта, из-за чего ухудшается управляемость транспортным средством и может привести к дорожному происшествию.

Чтобы обеспечить безотказную работу шаровой опоры требуется проведение регулярного и систематического контроля за состоянием защитного пыльника. Во время осмотра пыльника шаровых опор их проверяют на наличие трещин и повреждений.

Если нарушена целостность пыльника следует проверить состояние, которое имеет сама шаровая опора. Сферическая опора должна проходить проверку в автосервисе.

4 БелМаг

Шаровые «БелМаг» относятся к бюджетной категории, что определяет их большую популярность на российском рынке. К тому же качество продукции не может не радовать: обычные шаровые опоры прослужат своему владельцу порядка 50 000 км, а усиленная деталь (для ВАЗ 2121 Нива) – на 20 тысяч больше. Всего же выпускается пять различных серий, рассчитанных на использование в автомобилях ВАЗ и ГАЗ. Вся продукция идет с антифрикционной смазкой, которой хватает на весь срок службы.

Владельцы своим выбором удовлетворены, и в отзывах отмечают такие сильные стороны шаровых, как:

• Отсутствие необходимости смазывать опору;
• Хороший запас прочности и эксплуатационный ресурс;
• Более чем доступная цена;
• Наличие защиты от подделок.

Несмотря на последний аспект, на рынке достаточно много контрафактной продукции (все-таки популярный бренд в наиболее востребованной ценовой категории), что требует от потребителя внимательности при покупке.

Количество шаровых опор в подвеске

Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одной на каждое колесо. Некоторые автомобили — в частности внедорожники — имеют на передней подвеске 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.

Большее количество шаровых опор обеспечивает их долгую службу и уменьшает вероятность поломки. Но это же обстоятельство усложняет диагностику подвески автомобиля и значительно увеличивает суммарную стоимость ремонта и запчастей.

Замена шаровой опоры на иномарках

В современных иномарках с многорычажной подвеской шаровая опора запрессовывается в корпус рычага и меняется вместе с рычагом. Удовольствие это достаточно дорогое, поэтому многие автосервисы представляют услуги по реставрации, когда опоры переделывают в разборные, полируют пальцы и меняют пластиковые вкладыши или заливают под давлением полимер в корпус.

В подвесках типа МакФерсон замена шаровой опоры для мастеров сервиса не представляет сложности. Процесс замены включает в себя несколько этапов:

1. Вывешивают автомобиль на подъемнике; 2. Снимают колеса и, если есть, защиту картера; 3. Отворачивают гайку ступицы, гайку пальца шаровой опоры и болты крепления опоры к рычагу или кулаку; 4. С помощью съемника выпрессовывают шлицевой наконечник наружного ШРУСа и закрепляют привод, чтобы не мешал и не выпал из коробки переключения передач; 5. Выпрессовывают шаровую опору специальным съемником из рычага или проушины поворотного кулака; 6. Устанавливают новую шаровую опору, закручивают гайку пальца опоры; 7. Устанавливают на место привод колеса и затягивают гайку ступицы; 8. Затягивают болты крепления шаровой опоры к рычагу или поворотному кулаку, не допуская повреждений пыльника шарового шарнира; 9. Устанавливают колеса.

Чтобы шаровые опоры служили долго, а затраты на их ремонт и замену были минимальными, владельцам иномарок достаточно выполнять два несложных правила: своевременно менять поврежденные пыльники и максимально аккуратно водить автомобиль по неровным дорогам.

Виды шаровых кранов

Описанное выше устройство крана и принцип его работы одинаковы для всех видов изделий. Разновидности шаровых вентилей возникли в результате добавления в конструкцию разных полезных элементов, расширяющих функциональные возможности крана. Единственное исключение — шаровый трехходовой кран, в нем корпус имеет не 2 отвода, а три. Данный элемент не просто перекрывает теплоноситель, а перераспределяет его потоки и может служить смесительным узлом.

Все остальные функциональные элементы, дополняющие конструкцию крана, приведем в перечне:

• штуцер для слива воды;
• соединение с накидной гайкой (американка);
• кран Маевского (игольчатый клапан);
• сетчатый фильтр;
• различные типы приводов для вращения штока.

Когда нужно опорожнить одну ветвь системы отопления, радиатор либо котловой контур, правильнее всего в схеме предусмотреть кран со штуцером. Благодаря ему для проведения ремонтных или других работ не придется спускать воду из всей системы. Это очень удобно и в том случае, когда нужно снять батарею для промывки. Достаточно перекрыть теплоноситель и открутить пробку штуцера, подставив под него емкость нужной вместительности. Ниже на рисунке представлен шаровый кран с американкой и штуцером для опорожнения:

Надо отметить, что под термином «шаровый кран со штуцером» понимается также и обычный вентиль с возможностью присоединения поливочного шланга.

Чтобы удалять воздушные пробки из проблемных участков сети, в схеме применяется игольчатый кран для системы отопления. Это всем хорошо знакомый клапан Маевского для ручного выпуска воздуха, совмещенный с шаровым краном. Нельзя сказать, что данное изделие часто применяется, но в некоторых случаях оно просто незаменимо. Например, когда воздушные пробки возникают на горизонтальных трубопроводах, проложенных в наивысших точках системы.

Когда в сложных схемах отопления требуется автоматизировать работу запорной арматуры, в них используется такое изделие, как шаровый кран с электроприводом. Его задача – по команде электронного блока управления открыть или закрыть поток жидкости, либо направить его по другому пути. В таких кранах конструктивно предусматривается площадка для монтажа привода, призванного вращать шток с шаром.

В смесительных узлах, где нужно обеспечить разделение или объединение потоков в необходимых пропорциях, ставятся трехходовые краны с сервоприводом. Их отличие от электрических механизмов в том, что устройство может медленно поворачивать шток и останавливаться в необходимой позиции по команде контроллера или термостата. Тогда потоки перекрываются частично, сливаясь на выходе в один.

Теперь, когда мы разобрались, для чего предназначен тот или иной вид шарового крана, можно приступать к его выбору. Следует помнить, что данный вид арматуры не используется для регулирования количества воды, а выполняет лишь запорные функции. Исключение – устройства с сервоприводами. Конкретный выбор крана лучше осуществлять, зная рабочие параметры теплоносителя. Если такой информации нет, то достаточно знать, что для систем частных домов вполне достаточно арматуры в муфтовом исполнении с рабочим давлением до 10 Бар и температурой до 120 ºС.

Если речь идет о централизованных сетях, то для отопления лучше использовать шаровые краны рабочим давлением до 16 Бар и выше. С подбором арматуры для центрального теплоснабжения нужно быть осторожнее и предусматривать приличный запас по давлению. Причина – непредсказуемые скачки параметра вследствие гидроударов.

Отдельно дадим предостережение о подделках, коими заполнены все сантехнические рынки. Китайский дешевый кран делается из силумина, он очень хрупкий и зачастую не выдерживает даже затяжку ключом. Кроме того, материал подвержен электрохимической коррозии, уничтожающей его за пару лет. При этом распознать подделку стало очень трудно. Единственная рекомендация на эту тему: покупайте арматуру у проверенных людей или в проверенных магазинах, даже если выбираете небольшой кран для радиаторов отопления.

Ходовая часть: шаровые опоры автомобиля

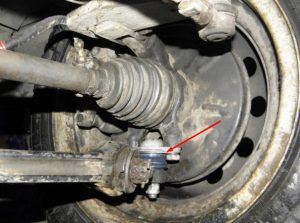

Противоположная часть шаровой опоры с нанесенной резьбой крепится к рычагу подвески и таким образом соединяет его со ступицей. Такая конструкция позволяет обеспечить подвижность каждого элемента ходовой за счет вращения сферы.

Внешняя часть шара прикрыта резиновым пыльником в качестве защиты от засорения механизма. Обычно материал, из которого производители изготавливают шаровые опоры – сталь.

Задачи шаровой опоры

Основным предназначением шаровой опоры является обеспечение горизонтального положения при вертикальном перемещении колес. Палец может изменять угол наклона под небольшие углы, одновременно производя вращательные и линейные движения.

Эксплуатация узла

Все элементы ходовой части подвергаются жесткой эксплуатации. Это же утверждение относится и к шаровой опоре. Большая часть транспортного средства с грузом и пассажирами, вес салона автомобиля опирается на небольшую поверхность сферы. Прибавим сюда высокий скоростной режим, неудовлетворительное состояние дорог и получим некоторое представление о тех перегрузках, которые испытывает узел.

Сколько шаровых опор в подвеске?

Чаще всего встречаются автомобили с передней подвеской, у которой две шаровые опоры по одной на колесо. Передняя подвеска внедорожников насчитывает до четырех таких узлов. Обычно две нижних и две верхних. Встречаются автомобили с тремя элементами на то же передней подвеске. Транспортные средства последних поколений с независимой многорычажной подвеской могут иметь шаровые опоры и на задней подвеске.

В априори, чем больше на вашем автомобиле шаровых опор, тем дольше служит каждая из них, так как веса распределяются равномерно и вероятность поломки значительно снижается. Однако это же и усложняет процесс диагностики и ведет к удорожанию стоимости ремонта.

Как выбирать шаровые опоры?

При необходимости купить шаровые опоры нужно помнить, что узел должен быть качественным ведь он испытывает чрезвычайные нагрузки. Поэтому лучше если покупка будет оригинального производства. Если по каким-либо причинам владелец автомобиля не может приобрести оригинальные запчасти от производителя, а ремонт необходимо произвести срочно, свои услуги предлагает автопортал carkysha.ru. Здесь быстро находятся не только новые оригинальные или аналоговые запчасти, но и бу оригиналы по приятным ценам.

Сколько шаровых опор установлено в подвеске машины

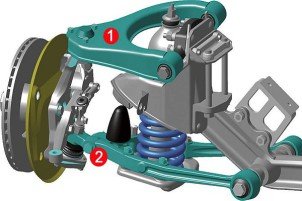

Отметим, что сегодня  в конструкции передней подвески зачастую используют два шаровых шарнира, то есть по одной шаровой на колесо. Однако еще есть вариант, когда имеется сразу две шаровые на одном колесе:

• верхняя шаровая опора;
• нижняя шаровая опора;

Во втором случае использование сразу двух шаровых часто практикуется в конструкции внедорожников и авто повышенной проходимости.  Еще добавим, что изредка встречаются автомобили, где шаровых шесть, то есть по три на каждом колесе.

Также следует отметить, что на авто с независимой многорычажной задней подвеской шаровые опоры задних колес также могут быть применены в конструкции. С одной стороны, чем больше шаровых шарниров использовано, тем лучше. Увеличение количества опор автоматически увеличивает срок их службы, так как нагрузка равномерно распределяется между элементами.

Однако это также может затруднить поиск неисправности в подвеске, а также делает ремонт более сложным и дорогим, так как приходится приобретать больше дорогих запчастей и выполнять много дополнительных работ в рамках диагностики, замены и последующей обратной сборки.

Диагностика подвески автомобиля своими руками

Срок службы элементов подвески в разных странах сильно различается, а всему причиной качество дорожного покрытия. Если зарубежом подвеска меняется редко, то в случае с российскими дорогами менять элементы подвески приходится каждый год, а иногда и не по разу. А как определить износ подвески самостоятельно ? Каждый из Вас скорее всего видел жигули, который завалился набок передним колесом. Такое происходит из-за несвоевременной замены рычагов передней подвески или нижней шаровой опоры поворотного кулака. Хорошо если такая поломка случилась на небольшой скорости и все обошлось без тяжелых последствий. Чтобы избежать неприятных поломок связанных с подвеской рекомендуется ее регулярно проверять. На самом деле для определения износа рычагов подвески или салейнтблоков совсем не обязательно обращаться на специализированную СТО, проверить состояние подвески автомобиля можно самостоятельно:

Пыльники, втулки и сайлентблоки подвески

Чехлы (часто их называют «пыльниками») защищают ответственные узлы автомобиля от преждевременного износа (например ШРУСы).Тщательно осматриваем автомобиль снизу на целостность чехлов шарниров. От порванных пыльников больше вреда, чем пользы, т.к. в них скапливается грязь, которая вскоре попадает в сам узел. Если порванный пыльник не заменить сразу, тогда узлу скоро придет конец, поэтому при замене узла сразу меняется и пыльник.Резиновые втулки в элементах подвески гасят жесткие удары дороги, не давая им перейти на кузов, а также одновременно работают как шарниры, обеспечивая подвижность деталей подвески.

Чтобы определить состояние чехлов нужно пощупать его руками.

Эти чехлы с глубокими трещинами еще не прохудились, но их ресурс почти на исходе. Если сейчас их заменить на новые, тогда эта копеечная деталь убережет от поломки гораздо более дорогие.

Если выступающие края резиновых втулок тяг, рычагов подвески или проушин амортизаторов растрескались, тогда имеет смысл их заменить

Если сместился палец от центра проушин к краю, значит резиновая втулка сильно изношена или порвана, поэтому в данном случае требуется только замена на новую.

Чтобы определить износ сайлентблоков (это резинометаллические шарниры) рычагов подвески нужно действовать монтажкой или ломиком, чтобы хватило силы сместить рычаг относительно кузова. Если есть люфт или слышен стук, значит сайлентблок пора менять. Этот же прием годится и для других шарниров. Голыми руками в данном случае состояние сайлентблоков не определить

Штанги задней подвески иногда имеют бугорок, который выступает внутрь проушины. Он быстро протирает новые резиновые втулки, поэтому бугорок следует сточить, либо заменить штангу. xn--2111-43da1a8c.xn--p1ai

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Как самому на автомобиле проверить шаровую опору

Продлить рабочий ресурс для шаровых опор помогает правильная их эксплуатация и своевременный уход. Обычно ресурс современных сферических шарниров у машин в зависимости от марки достигает 30-100 тыс. км. пробега. В зону риска с преждевременными поломками могут попадать автомобили, обладающие критериями:

• на шаровой разорван пыльник;
• машина часто ездить по некачественной дороге;
• узел имеет недостаточный объем смазки;
• пальцы шарнира стерлись, появился зазор, приводящий к разбалтыванию.

Для проверки состояния шаровых опор потребуется подъемник либо домкрат. После поднятия авто тестируемое колесо должно иметь возможность свободно вращаться. Автомобилист берется за верхний и нижний край колеса и слегка покачивает в вертикальной плоскости. Можно просить помощника, чтобы он слегка проворачивал руль. Выработку удастся услышать при определенном положении колеса. Однако люфт в некоторых случаях является следствием недостаточного затягивания либо поломки подшипника ступицы. Также зазор возникает и из-за повреждения сайлентблоков рычага. Потребуется провести дополнительный тест. Используя плоскую часть монтировки, выявляем, необходимо ли менять шаровые. Вставляем ее в просвет между рычагом и поворотной цапфой. Создаем небольшое усилие на рукоятку и следим за узлом. При наличии исправного шарнира люфт будет отсутствовать. Негативными факторами окажутся постукивание и щелчки, возникающие в процессе нажатия на ручку.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Зачем нужна шаровая опора

Ш
аровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки

Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

Повреждение пыльника

Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.

Бездорожье

К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.

Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.

Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

• Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
• Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
• Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
• Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
• Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.
