3 способа диагностики неисправности шаровой опоры

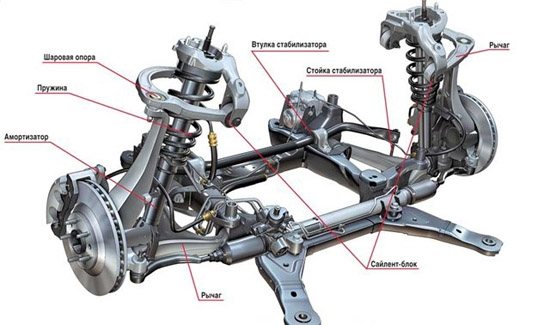

Основные узлы передней подвески

Главным элементом передней подвески считается гидравлическая телескопическая стойка, которая просто-таки незаменима в вопросе амортизации, обеспечении комфортабельной езды на автомобиля. Машину не будет особо трясти, прохождение каждой ямы не превратит вашу поездку в кошмар.

Чтобы менять развал колес, в передней подвески имеется стойка. Если быть точнее, за этот процесс отвечает поворотный кулак и верхний болт, который имеет эксцентриковую шайбу и пояс.

На стойку монтируют:

• Специальные пружины;
• Буфер для ограничения хода сжатия. На ВАЗ 2110 этот элемент изготовлен из полиуретана;
• Верхнюю опору. Она крепится к стойке, к которой, в свою очередь, закреплен брызговик. Учтите, гайки для фиксации используются только самоконтрящиеся. Потому при ремонте обычные гайки не подойдут;
• Подшипник для обеспечения поворота стойки вместе с колесами;
• Амортизаторы с пружиной и плунжером.

Шаровая опора служит для объединения поворотного кулака и рычага, то есть нижней части подвески. Резинометаллические шарниры объединяют нижние рычаги, продольные растяжки, опоры поперечины.

Кстати, поперечина передней подвески ВАЗ 2110 является штангой, с которой соединяются нижние рычаги. По центру она крепится к кузову по средства резиновой подушки.

Это краткая схема передней подвески ВАЗ 2110, поближе познакомиться с которой вам поможет ваше руководство по эксплуатации. Многие автомобилисты недооценивают значение этой литературы, которую прилагает производитель к каждому своему авто. Но на самом деле там подробно и во всех красках изложена необходимая, полезная и важная информация про каждый узел, агрегат и систему машины. Включая переднюю подвеску, разумеется.

https://youtube.com/watch?v=Y_vWs_YyuSQ

Как поднять Ниву 2121 своими руками? Полезный тюнинг для внедорожника

Для людей, часто сталкивающихся с бездорожьем, вопрос, как поднять Ниву 2121 своими руками, никогда не теряет актуальности. Несмотря на то, что вид модель имеет не слишком-то современный, Нива в чем-то подобна танку: проползет там, где застрянет крутой кроссовер мировых брендов. Однако и недоработок в ней масса, в связи с чем все охотники/рыболовы/любители активного отдыха тюнингуют машину в самых разных направлениях. И в первую очередь – увеличивают дорожный просвет. 22 см – не так уж плохо, однако для настоящих буераков и колдобин явно недостаточно. А с ними, между прочим, можно столкнуться даже при поездке на дачу, находящуюся в 40 км от города, так что экстримом может порадовать даже невинный воскресный пикник. Если вы не планируете покорять глухие пространства, вам не понадобится выводить забор воздуха на крышу, обвешивание спереди и сзади, установка лебедок – но увеличение клиренса лишним никогда не окажется.Как поднять Ниву 2121 своими руками, народные умельцы придумали минимум 6 способов. Какие-то более удачные, какие-то – менее, но используются все, и вы можете выбрать тот, который вам подойдет больше по душе. Варианты лифтингаУвеличение просвета колесными редукторами. Наиболее редкий способ подъема: серийно они не выпускаются, отдельные умельцы мастерят их с нуля. К тому же, использование такой модернизации в городских условиях весьма затруднено, она годится только для реально полевых условий.

• Опускание балки направлено на получение возможности установки скатов с большим диаметром. Выполняется двумя способами: в первом довариваются вторые лонжероны, во втором балка режется в рассчитанном месте и туда вваривается своего рода удлинитель. Влечет за собой перенос рулевого;
• Наиболее простой и ничего не нарушающий метод – непосредственная установка больших колес. Переоборудовать практически ничего не нужно, только арки подрезать. Тормоза регулировать после этого не надо, развал/схождение держатся долго, управление авто не осложняется. Недостатком можно считать только незначительное увеличение клиренса – в пределах 4-5 см, однако для многих этого достаточно;
• Те, кому мало добавки от больших скатов, лифтингуют Ниву проставками над верхней шаровой в сочетании со сменой пружин на более жесткие/длинные пружины или с проставками под пружинную чашку.

Последний способ – самый популярный. Во-первых, одни запчасти дают подъем примерно на 5 см, плюс автоматически появляется возможность поменять шины на крупноразмерные. В совокупности клиренс подрастает сантиметров на 10. При таком просвете уже никакие овраги не страшны. Мало того, лифт-комплекты для такой модернизации выпускаются заводами, что значительно облегчает апгрейд.Лифт передаПомимо основных работ, возможно, придется поменять пружины, амортизаторы, пыльники внутренних ШРУСов – все зависит от степени износа деталей и ваших требований к тюнингу. Нередко также лифтинг сопровождается регулировкой пружинных отбойников.

• Под площадку (нижнюю) для пружины ставятся соответствующие шайбы – те самые проставки, что обеспечат необходимые углы наклона элемента;
• Между шаровой и рычагом сверху нужна еще проставка. Ее задача – разгрузка рычага;
• Рычаги поворотных кулачков взаимно заменяются, в результате чего наконечники с тяг руля будут идти сверху вниз. В противном случае при максимальном отвороте тяги будут упираться на стабилизатор. В альтернативе – менять крепление стабилизатора.

Задний лифтБолее надежен и прост в исполнении подъем заднего моста Нивы чашками. Они укрепляются болтами поверх заводских. Помимо того, добавляются кронштейны – они поднимут сантиметров на 5 точки креплений для задних амортизаторов.

• Верхние штанги при том уже будут слишком короткими для конструкции. Они наращиваются или переделываются в управляемые;
• Реактивные тяги заднемостовые тоже нуждаются в усовершенствовании. Чаще всего их просто усиливают уголком, но иногда и меняют на сдвоенные. Энтузиасты могут усилить систему тольяттинским стабилизирующим устройством, однако это уже другой уровень работ: потребуется переваривание;
• Штанга поперечная модифицируется на разрезную, с регулировкой;
• Возможно, придется поменять тормозной шланг на более длинный. И уж без сомнения потребуется прокачка тормозов и отладка золотника сзади.

Для установки более широких колес надо проверить шаровые опоры и маятник: слабые или изношенные накроются почти сразу. Если вы выберете именно такой способ, как поднять Ниву 2121 своими руками, вы получите в итоге клиренс в 25 см по низу РЗМ и 44,5 – по порожному срезу. При этом будет равно удобно ездить на ней как по нормальному полотну, так и по бездорожью, что делает подобный лифтинг вдвойне привлекательным. AutoFlit.ru

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

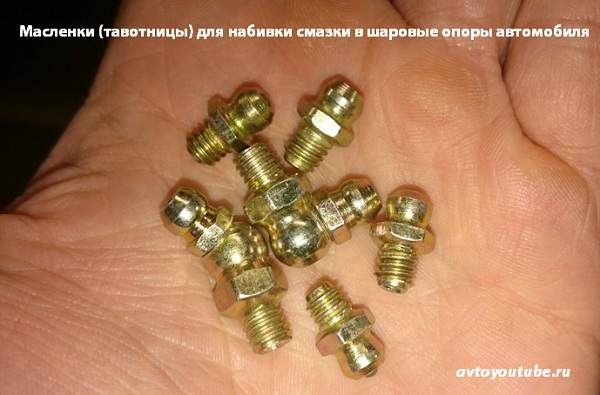

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

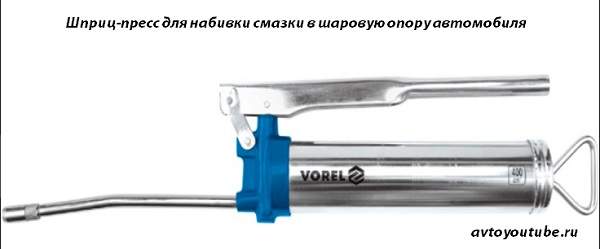

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Практические советы

Приобретая новое изделие, необходимо протестировать техническое состояние покупки, а именно жесткость хода пальца и наличие защитного чехла в комплектности изделия. Впрочем, ролик замена шаровых «десятки» позволяет все это посмотреть. При отсутствии чехла его следует приобрести отдельно, как и консистентную техническую смазку.

Более половины пыльника наполнять смазкой не следует, иначе она будет давить на стенки пыльника, что может привести к его дефектам и нарушению целостности резинового корпуса.

Для увеличения сроков эксплуатации шаровой опоры требуется тщательный контроль над герметичностью защитного чехла изделия, в случае ее нарушения рекомендуется незамедлительно чехол поменять на новое изделие, без дефектов.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы.

Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Какой поставить термостат на ваз 2106, виды термостатов

Двигатель работает с перебоями на холостом ходу ваз 2110 инжектор

Подиумы своими руками на ВАЗ

Как заменить руль на ваз 2114, пошаговая инструкция с фото

Как поднять зарядку генератора ваз 2110, увеличить напряжение при помощи впайки диода

Ваз 2109 стартер не выключается

Можно ли в приору заливать 92 бензин, рекомендации производителя

Ваз 21074 инжектор не заводится причины

Зазоры в верхних шарнирах ВАЗ 2101-2107

Чтобы самостоятельно провести диагностику состояния шаровых шарниров, вам потребуются специальное приспособление для замера люфта и динамометрический ключ.

Процедура выполнения диагностики выглядит таким образом:

1. Перед тем как проверить шаровую опору, нужно установить автомобиль на ровной площадке и поднять сторону, на которой проводится диагностика.
2. Заранее ослабьте болты на колесе, а после поднятия выкрутите их.
3. Снимите колесо и положите его под двигателем.
4. Под нижнюю шаровую опору необходимо установить деревянный брус. Его высота должна быть 19 см.
5. Опустите автомобиль на брусок. Поверхность, на которой он устанавливается, должна быть твердой. На грунте делать работы нельзя.
6. Устанавливаете втулку прибора на гайке крепежа верхней шаровой, которая находится ближе к защитному кожуху тормозного диска.
7. На втулку надеваете прибор и закрепляете его при помощи болта.
8. Передвиньте приспособление, чтобы установить рычаг в вертикальном положении. Нижний край его должен упираться в кожух тормозного диска. После этого затяните болт.
9. Индикатор устанавливаете в стойке основания до упора. Натяг должен быть не более 2-3 мм.
10. Закрепляете на ступице колеса кронштейн при помощи двух болтов колес.
11. Устанавливаете динамометрический ключ на шестигранной головке.
12. Проверните ключ с моментом 196 Н*м (или 20 кгс/м) в одну и вторую стороны.
13. Сложите показания, которые будут на индикаторе.

Сумма показаний не должна быть больше 0,8 мм. Если отличается от этого значения, то требуется менять шаровую опору. Ездить на сломанной не только некомфортно, но и опасно – в любой момент может вырвать палец из обоймы. И если это произойдет на высокой скорости, фатального исхода не избежать.

Основные симптомы неисправностей

1.

При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2.

Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3.

Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

2.

Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3.

Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости (одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4.

Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины

, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в65-90 тысяч км. , а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Шаровая опора — одно из наиболее уязвимых мест подвески, последствия поломки этой части автомобиля бывают очень неприятны, а иногда и вовсе плачевны. Гораздо проще своевременно выполнять и периодически отслеживать состояние машины, тогда диагностика шаровых опор передней подвески не только сэкономит деньги и время, но и сохранит ваше здоровье. Для этого следует знать, как проверить шаровую опору.

Изношенная шаровая опора в любой момент может выскочить из гнезда, на дороге достаточно небольшой ямки или кочки. В лучшем случае понадобится срочный ремонт или . Когда шаровая вылетает, приходится либо ехать в магазин за деталями, либо вызывать мастера, если ремонт своими руками вы исключаете. Как ни крути – геморрой. Поэтому опытные водители рекомендуют помнить несколько простых, но полезных моментов, как определить неисправность шаровой опоры.

Основные симптомы неисправностей

1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

!!! Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

   Интересный факт

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

Шаровая опора — это

Шаровая опора — это шарнир, который соединяет ступицу колеса с рычагом подвески. Основная функция этого устройства в конструктивном строении машины — это обеспечивание возможности свободного перемещения колеса по горизонтали и недопущение перемещения колеса по вертикали. Шаровые устройства устанавливаются не только на ступицы колес, но и в развальные рычаги, в рулевые трапеции и в газовых упорах крепления капота.

Раньше, шаровые опоры были шкворневого типа. Минусы его были в том, что он давал возможность колесу двигаться только по одной оси, из-за чего таким автомобилем было тяжеловато управлять. К тому же, его надо было часто смазывать.

Способы диагностики стойки

Методов очень много. Классический – качнуть кузов вниз, а тот должен плавно подняться в обычное положение и остановиться. Если все так, то стойка исправна.

Бывает, хоть и достаточно редко, что стойка издает посторонние звуки из-за своих внутренних проблем, к примеру открутилась гайка, которая удерживает поршень. Однако при этом возникают не стуки. Автомобиль при движении раскачивается, управляемость падает. В этом случае — замена стойки и ремонт подвески.

Различные поломки амортизатора – это последствия неграмотного его использования. Масло в этих системах должно иметь специальную определенную вязкость, которая также зависит от температуры воздуха. Прогрев двигатель, водитель сразу срывается с места, а ведь масло в стойке не прогрелось. Если на улице мороз, то и в стойке вязкость слишком большая. В этом случае выходят из строя тонкие и очень хрупкие детали.

Густое масло также может быть не связано с погодой. Иногда в амортизаторы заливается чрезмерно густая жидкость. Делают это для возрастания усилия сопротивления и чтоб масло не «убегало». Но в результате устойчивость и управляемость ухудшаются, ведь жестко – это не значит хорошо.

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

• появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
• виляние авто со стороны в сторону при прямолинейном движении по дороге;
• шаровая скрипит при повороте руля в одну или другую сторону;
• передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Способы проверки

Как проверить шаровую опору? На самом деле протестировать намного проще, чем заменить. Итак, для диагностики в домашних условиях нам необходимо:

• Заехать машиной на смотровую яму или эстакаду. Можно и ровная поверхность, но желателен доступ к днищу авто;
• Выжать ручной тормоз, включить нейтральную скорость, заклинить задние колеса специальными башмаками;
• Поддомкратить поочередно левое и правое переднее колесо, взявшись одной рукой в верхней точке шины, а второй в нижней. Приложив усилия, попробовать пошатать колесо вниз-вверх. Если будет слышен легкий стук и люфт, значит необходимо срочно проводить замену шаровой опоры. В противном случае выезжать на трассу крайне опасно. Если же люфта нет, значит можно следовать далее.

Существует и иной способ проверки: Забравшись под переднюю часть авто, вооружившись штангенциркулем или глубиномером провести замеры в середине шаровой опоры между торцевой частью пальца и отверстием посередине шаровой опоры.
К примеру, у моделей ВАЗ, глубина не должна быть более чем 12 мм., у иных марок показатели написаны в руководству по эксплуатации. Если же нет под рукой инструкции, ее всегда можно скачать с интернет.

Факторы, влияющие на износ:

• Естественное изнашивание узлов ходовой части транспортного средства;
• Превышение максимально допустимых нагрузок;
• Подверженность негативному воздействию воды, холодов, пыли, грязи вследствие повреждения защитного пыльника на шаровой опоре;
• Фактическое отсутствие смазки внутри изделия, что приводит к клину.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

• Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
• Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
• Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
• Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
• Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Последовательность действий при диагностике

• Выявление поломки «на слух»;
• «На ощупь».

Первый этап:

• Залезаем под машину, в это время напарник прокачивает переднее левое / правое крыло механическим нажатием;
• Выявляем место, откуда доносится стук.

Второй этап: используем тогда, когда первый не помог найти изношенную деталь. При помощи автомобильной монтажки проверяем фактическое состояние соединений, креплений элементов подвески, ступичного механизма, поворотного кулака, тормозного суппорта.

В исправном состоянии скрипы, люфт должны отсутствовать. Максимально разрешенный допуск на люфт составляет 0.8 мм, однако без наличия специального диагностического оборудования проверить не возможно. Для органов зрения человека это незаметно.

После обнаружения неисправных элементов подвески приступаем к их замене. Не забываем проверить исправность работы тормозного контура, суппорта, колодок, диска. Замерить толщину штангенциркулем, сверить с допустимыми показателями, указанными в руководстве по эксплуатации. Принять решение о целесообразности замены новыми.

Как проверить шаровую опору

Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.

Основные причины вибрации в рулевой

Среди популярных причин, которые вызывают мелкий стук в передней подвеске на мелких кочках, выделяют большой зазор между рулевой рейкой и шестерней. Это результат износа. Чтобы поставить точный диагноз, рекомендуется подергать рулевые тяги вверх-вниз. При этом внимательно наблюдать за движением тяги. Если она не будет двигаться, тогда с ней все хорошо. Если же тяга будет болтаться, то, скорее всего, здесь износ втулок.

Если рейка поворачивается, то точный диагноз – большой зазор в зацеплении. Но эту проблему легко устранить при помощи подтяжки этой самой рейки. Также, дергая рулевую тягу, можно заметить и разбитые или слишком изношенные втулки крепления рулевых тяг к рулевой рейке.

Еще одна возможная причина стука – рулевой шарнир. Для проверки этой гипотезы двумя руками справиться будет достаточно трудно. Понадобится помощь друга. Помощник должен очень быстро и резко вращать рулевой колесо, а автовладелец — взяться за шарнир таким образом, чтобы удерживать сам шарнир, корпус его и палец. Если есть износ, то можно ощутить люфт. Тогда ремонт подвески в ближайшем будущем будет не нужен, а купить и заменить придется лишь втулку шарнира.
