Проблемы и неисправности вариатора jatco jf015e

Гидроблок – обычный, старого типа

Гидроблок традиционно расположен в поддоне вариатора и фактически является наиболее уязвимым местом узла. Но преимущество Jatco JF015E на Лада Веста в том, что в нем установлен старый гидроблок с четырьмя линейными соленоидами и одним электромагнитным клапаном, который отвечает за включение и выключение блокировки трансформатора. То есть, этот соленоид управляет клапаном гидроблока, переключающим режимы работы гидротрансформатора. Они ремонтопригодные и в случае появления неисправностей поддаются легкой замене.

То есть, достаточно часто приходится либо просто промыть гидроблок, либо сменить соленоид новым оригинальным экземпляром и на этом проблема решена. Что касается соленоидов нового типа, то их замена не всегда возможна. Чаще всего в случае поломки соленоида автовладелец вынужден покупать новый гидроблок или искать восстановленный на вторичном рынке. В любом случае, при появлении первых симптомов поломки следует сразу обращаться в СТО для квалифицированной диагностики. Своевременная диагностика Jatco JF015E способна спасти гидроблок, следовательно, сэкономить денежные средств автовладельца.

JF015E Fluid change

Capacity: 7.3QTS

Fluid type: Use Nissan NS2 or NS3

Features of gearbox JF015E RE0F11A

The presence of a full-fledged torque converter in the variator, which softened the load on the shafts and planetary transmission, was a real revolution for the continuously variable transmission. The JF015E variator had three clutch packages and two forward gears. In fact, it is a two-stage variator, which had smaller cones with an increased gear ratio. This made it possible to simultaneously increase the reliability of the design, implementing the power characteristics of the engines with maximum efficiency.

The cones in this variator were positioned in such a way as to exclude the impact of the belt at the edges, and it was here that increased wear was noted, requiring major repairs of the transmission JF015E. This allowed to increase the service interval and saved the car owner from having to open the transmission every 100 thousand km mileage, performing its defects, bulkhead, and replacement of worn parts. The variator was configured in such a way as to provide not only fast acceleration but also almost imperceptible power switching for the driver.

Rebuild JF015E CVT transmission

Due to the presence of a torque converter that took on the part of the load, it was possible to slightly increase the interval of the planned restoration of the transmission, so the variator had to be opened and repaired every 150 thousand kilometers. Restored hydraulic torque convertor, changed the set of frictions, all bushings, rubberized seals and gaskets were used. Depending on the condition, inspect the oil pump and conduct a bulkhead of the iron part with the replacement of individual components.

Parts for rebuild:

Chain belts with articles: 901068,901056,901055,901027,901072

Major repairs JF015E variators are performed on solid runs, iron is sorted and changed, the torque converter is cleaned, and the worn-out oil pump is restored, changing the tired valve in it.

Проблемы данной модели

Недостатком коробки является загрязнение масла частицами металла, образующимися при истирании конусов и толкающего ремня. Заклинившие клапаны нарушают нормальную циркуляцию рабочей жидкости, что приводит к обездвиживанию автомобиля. Дополнительной проблемой являются подшипники качения, которые повреждаются металлической стружкой. При появлении неполадок, связанных с вариатором, запрещается дальнейшее движение. Автомашина доставляется в место проведения ремонта при помощи эвакуатора, движения на буксире не допускается.

Отказ от переключений

В конструкции коробки применен гидравлический блок с соленоидами, который находится в нижней части картера. При попадании в клапаны стружки нарушается подача рабочей жидкости, коробка работает в аварийном режиме с фиксированным передаточным отношением. Двигаться на машине запрещено, поскольку существует риск необратимого повреждения конусов ремнем.

Грязное масло

Загрязнение масла в коробке происходит из-за износа ремня и конических шкивов. Частицы улавливаются магнитными вставками и фильтрами, но при засорении элементов грязь остается в рабочей жидкости. Загрязняется гидравлический блок, что приводит к рывкам при движении машины. Дальнейшая эксплуатация автомобиля с деградировавшим маслом приводит к фатальному повреждению клапанов блока и компонентов клиноременной передачи.

Загрязнение масла.

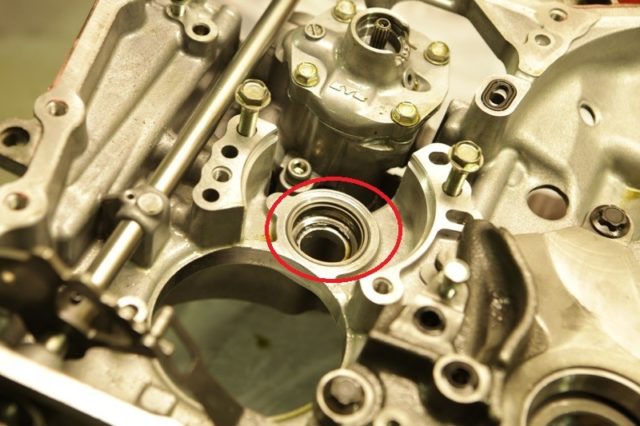

Поломка подшипника

Износ подшипниковых опор первичного и вторичного валов вариатора встречается редко. При повреждении тел качения или беговых дорожек нарушается взаимное положение валов, что может вызвать перекос ремня и появление шума при работе. При дальнейшей работе коробки нарастает объем металлической стружки, которая дополнительно изнашивает поверхности трения и выводит из строя перепускные клапаны масляного насоса и гидравлический блок.

Поломка насоса

В коробке передач используется роторный насос, унифицированный с узлом от предыдущей модели вариатора 011E. Попадание частичек металла или грязи в редукционный клапан может привести к заклиниванию узла. В этом случае вариатор работает в аварийном режиме с фиксированным передаточным отношением. Дефект наблюдается на коробках первых лет выпуска, позднее производитель доработал конструкцию клапана.

Поломка солнечной шестерни

Разрушение солнечной шестерни, которая находится в гидромеханическом узле, происходит из-за резких разгонов и длительного движения на скорости выше 140-150 км/ч. Повреждение шестерни — следствие вибрационных нагрузок, возникающих в момент резкого ускорения. При разрушении зубчатого колеса движение автомашины вперед невозможно, задняя передача остается работоспособной.

Cолнечная шестерня.

Конструкция Jatco JF016E

По части железа JF016E практически полностью напоминает JF015E, но есть и некоторые принципиальные отличия. Например, производитель полностью отказался от степ-мотора, функцию которого на себя взяли специальные соленоиды-регуляторы. Долгое время коробку испытывали на авто для внутреннего рынка, были устранены некоторые «детские» болезни по электрической части. К тому же инженеры отрегулированы режимы работы гидроблока, расширили силовой диапазон и зону блокировки гидротрансформатора. В результате возросла эластичность трансмиссии, а разгон до «сотни» автомобилем вместе с вариатором JF016E уменьшился на 1 секунду.

Фактически в большое плавание CVT вышла только в 2014 году, когда уже была опробована на массовых автомобилях Nissan Qashqai и Teana. Получается, что JF016E является старшим «братом» JF015E, соответственно, ставили их на одинаковые авто. Визуально коробки отличаются разве что формой поддона. Серьезную работу конструктора выполнили и по внутренней части вариатора: с целью уменьшения уровня сопротивления количество клапанов сократили до 8 штук (раньше было 12 клапанов), упало и давление масла. Это стало причиной уменьшения рабочей температуры, которая опустилась с отметки 100 градусов по Цельсию до уровня 75-90 градусов по Цельсию. Обозначение CVT-8 дает понять о наличии восьми виртуальных скоростей, переключаемых при помощи подрулевых лепестков.

Какие можно отметить улучшения?

• уменьшился расход топлива (примерно на 1 литр в сравнении с JF015E);
• улучшились динамические характеристики автомобиля;
• коробка стала проще в ремонте и обслуживании;
• на рынке появилось большое количество деталей и комплектующих к CVT.

Но необходимо сказать, что за новым вариатором остались некоторые слабости и недостатки, которые были характерны предшественнику. Сегодня CVT-8 хорошо изучена специалистами автомастерских. Ориентировочный ресурс – 220 тысяч километров до первого серьезного ремонта. Чтобы выработать весь заложенный изготовителем потенциал, необходимо следовать рекомендациям производителя по обслуживанию вариатора (замена масла, фильтров).

Покупать ли б/у и сколько он стоит

Подержанным считается вариатор JF011E от 50 тыс. км. Трансмиссии поставляются организациями, осуществляющими разборку поврежденных или списанных автомашин. Часть коробок привозится под заказ с территории Японии и государств Юго-Восточной Азии. Если владелец автомобиля приобретает коробку Jatco с небольшим пробегом (30-40 тыс. км), то цена агрегата возрастает до 100-120 тыс. руб.

При покупке подержанного агрегата существует риск получить коробку, которая эксплуатировалась в жестких режимах. Визуально проверить состояние узлов трансмиссии невозможно, поэтому приходится ориентироваться только на заявленный продавцом пробег. Для желающих перестраховаться предлагаются агрегаты, прошедшие восстановительный ремонт. Новые вариаторы JF011E поставляются только под заказ, стоимость узла превышает 300 тыс. руб.

Стоимость обслуживания

Ремонтировать вариатор сегодня накладно, многие автомобилисты только при одном слове «бесступенчатая трансмиссия» разворачивались и уходили из дилерского центра даже если конкретный автомобиль им нравился. Ситуация постепенно меняется в обратную сторону, но перспектива замены гидроблока или конусов еще в начале эксплуатации автомобиля радует немногих.

Чтобы не тратиться на серьезный ремонт CVT, лучше всего соблюдать рекомендации изготовителя и проходить плановое техническое обслуживание. Несмотря на то, что сегодня производители автомобилей уверяют о необслуживаемости вариатора, производители коробок в лице Jatco, ZF, Aisin утверждают обратное – масло следует менять строго в срок. Для JF015E с капризным гидроблоком, чувствительным к качеству смазочного материала, свойственно одно простое правило – чем раньше, тем лучше. В идеале раз в 40 тысяч километров пробега.

Менять масло можно двумя способами – частичным или полным. В первом случае понадобится 4 литра оригинальной трансмиссионной жидкости ATF под названием Nissan CVT NS-3, во втором – 7.2 литра того же материала. За четырехлитровую канистру нужно будет заплатить от 4500 рублей плюс расходники:

• фильтры (грубой и тонкой очистки);
• уплотнительное кольцо;
• прокладка для поддона.

Полная замена масла обойдется примерно в 10 000 рублей. Меняя масло полностью (при частичной смене 25-30% жидкости остается в коробке), реально увеличить срок службы вариатора в 1.5-2 раза. То есть, вместо заявленных 140 тыс. км, она отходит 210-280 тыс. км, и такие экземпляры авто известны. Но не только своевременным и качественным обслуживанием продлевается ресурс CVT. От водителя требуется лояльное отношение к авто, щадящая эксплуатация и знание особенностей управления автомобилем с бесступенчатой коробкой передач.

Вариатор CVT-7

Гидроблок вариатора JF015E

Трансмиссионная жидкость Nissan CVT NS-3

Основные недостатки CVT JF015E

Гидроблок вариаторной коробки считается наиболее проблемным и уязвимым местом. Если в предыдущей трансмиссии JF011E достаточно было выполнить промывку узла, то в случае с гидроблоком JF015E ситуация более тяжелая, поскольку здесь вместо обычных соленоидов установлены сложные соленоиды-регуляторы. Отчасти по этой причине данную модель вариатора называют самой ненадежной. Эти соленоиды боятся грязного масла, промывка иногда помогает, но чаще всего – замена. Если в поддоне много стружки, они гарантированно выйдут из строя, причем их не каждый раз можно заменить. Обычно проблема решается покупкой нового или б.у. гидроблока.

Единственный верный способ обезопасить себя от неприятностей, связанных с преждевременной покупкой дорогостоящего гидроблока, это своевременно менять трансмиссионное масло. Основываясь на практике ремонта JF015E, можно с уверенностью сказать, что регулярная диагностика и поездка в СТО при первых симптомах поломки – лучший способ предотвратить поломку вариатора. Если появились пинки, рывки автомобиля в начале движения или с набором скорости, стоит сразу отправиться в специализированную мастерскую, где специалисты осмотрят и выполнят диагностику трансмиссии. Затраты на замену ATF и чистку поддона несопоставимо низкие в сравнении с покупкой гидроблока.

Вариатор оснащен толкающей металлической цепью (или ремнем, кто как называет) с девятью лентами. Цепь, вопреки распространенному мнению, довольно надежная. Встречаются экземпляры авто, прошедшие 180-200 тыс. км без одной замены цепи. Есть два типа цепи для этого вариатора – стандартный (Bosch 901068) и усиленный (Bosch 901064) на двенадцать стальных лент. Цепь – типичный расходный материал для всех коробок передач Jatco. Узел не любит холодное и грязное масло. Если не придерживаться простых рекомендаций по эксплуатации авто с вариатором, цепь начнет проскальзывать и повредит конуса. Она меняется при условии, если его стальные ленты вытянулись или сточились зубцы. Новый экземпляр обойдется примерно в 20 тысяч рублей.

Конструкция и ресурс

Трансмиссия оснащена клиноременным механизмом, состоящим из регулируемых конических шкивов и пластинчатого ремня. За счет синхронного изменения диаметров шкивов обеспечивается плавная корректировка передаточного отношения. В коробке устанавливается ремень толкающего типа, между мотором и коробкой располагается гидравлическая муфта. Для обеспечения циркуляции рабочей жидкости в вариаторе используется роторный насос высокого давления.

Конструктор jatco jf015e.

В конструкцию коробки введен 2-скоростной гидромеханический автомат, необходимый при движении автомобиля на скорости свыше 100 км/ч. Введение дополнительного редуктора позволило избежать работы вариатора в неблагоприятных режимах (при размещении пластинчатого ремня у внешней кромки конусов). Переключение на передачу заднего хода выполняется в гидромеханической части коробки, вариатор не задействован при этом. С помощью агрегата водитель переключает передаточные отношения в ручном режиме (из ряда фиксированных значений).

Бесступенчатые КПП Ниссан (Jatco)

Автомобильный концерн Ниссан разработал коробки Jatco, которые стали ставится не только на модели бренда, но и на авто других производителей. На российском автомобильном рынке (вторичном) довольно много машин с вариатором фирмы Jatco, поэтому получить информацию о надежности КПП и их ресурсе несложно.

Вариатор Ниссан

Статистика официальных и независимых сервисных центров позволяет оценить надежность и ресурс вариаторов, стоимость и целесообразность ремонтных работ, доступность запасных частей.

При рассмотрении коробок упор будет сделан на CVT Ниссан Кашкай, другие модели также попадут в поле зрения. Это позволит ответить на вопрос о том, надежен ли вариатор Ниссан.

CVT Nissan Qashqai j10, X-trail T31 (T32), Murano (Z50 и Z51), Teana

Модели Jatco JF010E и JF011E представляют собой второе поколение бесступенчатых коробок. Вторая сочетается с бензиновыми ДВС на 2 и 2,5 литра, первая идет с мотором на 3,5 л. По конструкции отличий нет, на первом вариаторе лишь усилены элементы в расчете на более высокий крутящий момент.

Jatco JF010E

Вариатор JF011E ставился на кроссоверы Кашкай и Икс-Трейл предпоследнего поколения, а также на автомобиль Mitsubishi Outlander (две последние генерации). JF010E шел на кроссовер Мурано (Z50 и Z51) и седан Теана.

Надежность вариатора Кашкай не вызывает сомнений, поскольку рассматриваемое семейство КПП не отличается наличием характерных болячек. Ресурс составляет порядка 150-200 тыс. км. Как только срок службы CVT Nissan подходит к концу, его элементы уже имеют критический износ.

Плюс CVT заключается в их ремонтопригодности. Стоимость последнего составляет 150-180 тыс. рублей. Концерн выдает на рынок запчастей гидроблок или вариатор в сборе. Найти некоторые запчасти можно на рынке, другие поддаются ремонту. Новая бесступенчатая КПП стоит 200-230 тысяч. Если ресурс позволяет, нужно выбирать этот вариант.

Jatco JF011E

При сравнении с коробками первого поколения оказывается, что новая генерация уступает по ресурсу почти в два раза. Экономия на производстве и упрощение играют свою роль, что сказывается на надежности последних версий трансмиссий.

Вариатор Ниссан (Рено) для моторов малого объема

Атмосферные ДВС с малым объемом получили силовую передачу JF015E. Указанный CVT ставился на кроссоверы Кашкай, Каптюр, а также на Рено Флюенс с мотором на 1,6 литра. Конструктивная особенность вариаторов для ДВС малого объема – двухступенчатая планетарная передача. Уменьшенные в размере конусы были хороши в теоретическом смысле, на деле получилась конструкция, которая снижает собственный ресурс и сказывается на надежности.

Jatco JF015E

Отвечая на вопрос о том, сколько ходит вариатор Ниссан этого семейства, стоит отметить, что естественный износ элементов в силу непродуманности технических решений наступает раньше запланированного. Ресурс вариатора – до 120000 км пробега.

Ремонт коробки сводится к шлифовке ведущего и ведомого валов. Требования к оборудованию для шлифования и к опыту мастера высоки, поэтому жизнь отремонтированной детали может оказаться не долгой.

Вариатор Jatco JF15

Масляного насоса здесь такой же, как и на версиях JF010E и JF011E. В целом, можно сказать, что бесступенчатая коробка для малолитражных авто не блещет надежностью, имеет невысокий ресурс и склонна к поломкам.

CVT8 для Qashqai j11, Х-Trail T32

Серия CVT8 сменила десятое семейство вариаторов Jatco. Модели JF016E и JF017E имеют в качестве конструктивной базы технические решения своих предшественников. Унаследованными оказались и сочетания с моторами: коробка вариатор Х-Трейл и Кашкай – JF016E. На Мурано и Патфайндер пошла модель JF017E.

Jatco JF017E

По конструкции представители серии приобрели отличия. Коробкам под объемные двигатели понадобился штифтовый ремень, для авто с меньшим объемом было решено оставить прежний вариант – пластинчатый.

Неисправности вариатора Ниссан связаны с усложнением управляющей системы в тандеме с «железом» старой базы. Ресурс агрегатов снизился, надежность их встала под большой вопрос. Плюс конструкции – в ее ремонтопригодности. Восстановление работоспособности стоит 150000 рублей, что дешевле, чем это было раньше. Суть ремонтных работ аналогична той, что была характерна для вариаторов десятого семейства. Схожесть используемых насосов позволяет заменить вышедший из строя редукционный клапан.

Jatco JF015E

Конструкция вариатора JF015E

Начать стоит с определения всех названий данной модели CVT. Она носит коммерческое название CVT-7, но также имеет внутризаводское обозначение. Например, компания Nissan именует как RE0F11A, а Renault присвоил название DK0, а вот Mitsubishi обозначает как W1CJB для авто с полным приводом и F1CJB для переднего привода. Это один и тот же вариатор в нескольких модификациях, которые отличаются между собой разве что корпусом. Обусловлено отличие разными моторами, разным подкапотным пространством, соответственно, будут отличаться крепежами к подвеске и кузову транспортного средства. Тем не менее, наибольшую популярность трансмиссия получила под названием JF011E.

Коробка передач предназначена для моторов с рабочим объемом до 1.8 литра и крутящим моментом 160 Нм. С точки зрения производителя JF015E является усовершенствованной версией JF011E, но по факту конструкция двух вариаторов сильно отличается. Новая CVT стала меньше в размерах: в ней задействована уменьшенная металлическая цепь с уменьшенными конусами за счет наличия 2-ступенчатой планетарной передачи. Две передачи переднего хода и три пакета сцепления – главные особенности JF015E. Здесь есть сложный гидротрансформатор, способствующий снижению общей нагрузки на валы, который в первых модификациях доставлял автовладельцам лишнюю головную боль.

Конструкция стала более сложной, что не лучшим образом сказалось на надежности трансмиссии. По своей сути JF015E является симбиозом вариатора с бесступенчатым переключением передач и автоматической двухступенчатой коробки. Предполагалось, что благодаря двум передачам переднего хода трансмиссия будет избавлена от наиболее рискованных режимов, когда цепь находится у оси конуса, где чаще всего происходит срыв в скольжении. Конуса – наиболее дорогостоящая и проблемная часть CVT. Производитель делал ставку на то, что кроме экономии в размерах возрастет надежность с заметным уменьшением себестоимости агрегата. Но на практике вышло несколько иначе.

Солнечная шестерня прежняя

Больше всего автовладельцы критиковали Jatco JF015E за ненадежную солнечную шестерню. Симптомы её выхода из строя:

• не включается задняя передача (машина едет только вперед, причем без каких-либо проблем);
• машина не едет вперед (передачи переднего хода не включаются).

«Солнышко» буквально ломается при предельных нагрузках с разгоном с места. Саму шестерню изготавливают на заводе путем сварки двух отдельных частей. Если регулярно нагружать автомобиль и его трансмиссию, сварка не выдерживает и, как результат, приводит к поломке всего узла. Учитывая постоянные жалобы автовладельцев, можно с уверенностью сказать, что это конструктивный просчет. Недостаточно надежный сварной шов не выдерживает предельных нагрузок и приводит к разрушению солнечной шестерни.

В случае поломки «солнышка» стоит приобретать оригинальный экземпляр детали или как минимум б/у с другой коробки CVT. Неоригинальные шестерни (производства Китай) получили еще меньший сварной шов, приобретать и комплектовать ими вариатор как минимум нецелесообразно.

Обслуживание JF016E

У этого вариатор дорогой гидроблок вместе с соленоидами. В незапущенных случаях достаточно одной промывки блока вместе с клапанами, но в более тяжелых ситуациях приходится менять блок целиком

Чтобы этого не допустить, важно своевременно менять трансмиссионную жидкость вместе с фильтром. Данная модификация коробки передач крайне чувствительна в отношении чистоты и качества смазочного материала

Менять ATF вместе с фильтром необходимо как минимум каждые 40 тыс. км пробега. Для частичной смены масла в вариаторе хватит 5 литров новой свежей жидкости, а для полноценной смены нужно в два раза больше.

Из расходников нужны:

• фильтры тонкой и грубой очистки;
• прокладка поддона вариатора;
• прокладка для фильтра.

Выбирать расходники следует тщательно, поскольку CVT-8 получила множество различных модификаций, поэтому фильтры и прокладки подбирают к каждому агрегату с учетом модели и года выпуска автомобиля.

Вредные опилки

Обычная жалоба владельца автомобиля – неравномерное движение, рывки при разгоне. Причин такого поведения машины может быть несколько. Но практически все они связаны с загрязнением масла продуктами износа шкивов – металлическая стружка или опилки могут создавать различные проблемы. Для уменьшения вреда от этих металлических частиц в картере есть магниты, которые должны их собирать, но они не всегда справляются со своей задачей.

В результате могут возникнуть различные неисправности. Прежде всего – ускоренный износ гидроблока. Это приводит к колебаниям давления, а они заставляют двигаться шкивы, следствием чего становятся колебания передаточного отношения и неравномерное движение машины.

С этим же обычно связан удар при смене диапазона редуктора (примерно на скорости 30–45 км/ч), а также двойное или даже тройное переключение между диапазонами, которое выглядит как скачки оборотов двигателя, нежелание возвращаться на низший диапазон при остановке, вибрация при переходе на низший диапазон – всё это последствия «дырявой» плиты, то есть имеющей существенный износ тела и клапанов. Необходим ремонт, а возможно, даже замена гидроблока.

Опилки и стружка приводят также к неравномерному износу или заклиниванию редукционного клапана насоса.

Такая неисправность может проявиться довольно рано, уже при пробеге 30–40 тыс. км.

Если своевременно не отремонтировать или не заменить гидроблок, это в итоге приведет к повреждению шкивов и ремня, тогда придется менять уже их. А шкивы – самый дорогостоящий узел вариатора. Их можно отшлифовать, но бывают случаи, когда поможет только замена.

Металлические загрязнения также засоряют регуляторы давления, тем самым способствуя ускоренному износу клапанов.

Чтобы избежать этих проблем, надо своевременно менять масло и обязательно ставить новые фильтры. С маслом лучше не экспериментировать и использовать только рекомендуемую Nissan жидкость для вариаторов (CVT Fluid) NS-2 или NS-3.

Износ и, соответственно, загрязнение масла усиливается, если водитель резко стартует на непрогретом автомобиле. Шкивы и толкающий ремень быстро изнашиваются при пробуксовке (при этом как раз и возникают опилки и стружка). Современные двигатели в прогреве не нуждаются, хотя и не любят резких нагрузок в холодном состоянии, но для трансмиссии это очень вредно. Водителю рекомендуется первые несколько минут двигаться плавно.

В некоторых случаях к неравномерному разгону приводят и проблемы с двигателем, но вероятность проблем именно с гидравликой трансмиссии более вероятна.
