короткое замыкание в электросети квартиры

Ремонт поврежденного участка

Выполнить ремонт поврежденного участка достаточно просто (см. Диагностика и ремонт электропроводки своими руками). Хотя в идеале следует прокладывать новый провод, можно выполнить временный ремонт и данного участка

Для этого важно использовать провод с сечением не меньше имеющегося и из того же материала

Итак:

Прежде всего нам придется снять слой штукатурки, под которым скрывается проводка

Делать это следует осторожно, дабы еще больше не повредить ее.
Убеждаемся, что мы правильно определили место повреждения по наличию обрыва или следов короткого замыкания.
Разделываем поврежденный провод и подключаем к нему небольшую вставку из провода того же материала. Подключение лучше выполнять пайкой или прессовкой. Это значительно уменьшит глубину необходимой ниши для последующей штукатурки провода.

Это значительно уменьшит глубину необходимой ниши для последующей штукатурки провода.

• В качестве изоляции лучше всего использовать термоусадку, которую будет значительно проще одеть и которая опять-таки сэкономит место.
• После ремонта выполните проверку работоспособности вашей сети путем подачи напряжения и включения нагрузки. При возможности дайте нагрузку побольше и проверьте, что в местах соединения нет повышенного нагрева. Если все нормально, можно заштукатурить нишу с проводом.
• Повторную подачу напряжения и ввод в работу лучше осуществлять уже после высыхания штукатурки.

Правильная эксплуатация розеток

Но конечно лучше просто не доводить розетку до возгорания. Ведь в большинстве случаев мы своими руками практически поджигаем розетку своим неправильным обращением с ней. Поэтому мы приведем всего несколько простейших правил которые позволят вам не попадать в такую «горячую» ситуацию.

• Мы не будем советовать не вставлять в розетку посторонние вещи, не поливать ее и не выполнять других целиком очевидных вещей. При приведем правила, о которых наверняка все слышали, но почему-то забыли.
• Прежде всего не забывайте, что каждая розетка имеет свой номинальный ток. Этот параметр устанавливается исходя из мощности контактной части розетки. Обычно розетки изготавливаются на ток в 6А, что примерно соответствует приборам мощностью в 1,3кВт. Есть розетки на 10, 16 и 25А, цена которых естественно несколько выше. К ним можно подключать более мощные приборы. Но их мощность все равно не должна превышать номинального тока розетки.

На фото вы можете видеть где посмотреть номинальный ток розетки

• Розетка должна быть жестко закреплена в посадочном месте. При вытягивании вилки не должно быть люфта. В противном случае при каждом использовании розетки провода будут подвергаться деформации, что в конечном итоге приведет к их переламыванию и плохому контакту.
• Не вставляйте в розетки вилки большего диаметра. Это ведет к деформации контактной части вилки и как следствие плохому контакту. Тот в свою очередь ведет к нагреву.

Как найти короткое замыкание?

Для поиска короткого замыкания своими руками, не всегда нужно иметь при себе специальные приборы. В некоторых случаях можно обойтись и без проф. инструмента. Конечно на практике наших электриков бывали случаи, когда замыкание найти не удавалось. Но мы напишем про эти случаи в самом конце.

Визуальный осмотр

Первый и самый гуманный способ поиска короткого замыкания, – это визуальный осмотр. Конечно если вы не профессиональный электрик, то время так называемого визульного осмотра, может затянуться не на один день. Но, начать осмотр в первую очередь необходимо с «сердца» проводки — электрического щита. Потом необходимо выключить все электроприборы из розеток и перевести выключатели света в положение выкл. Внимательно осмотреть все розетки и открытые места коммутации. Также рекомендуется осмотреть распаечные коробки, при свободном доступе к ним. Характерным наличием КЗ может являться запах гари, например из розетки.

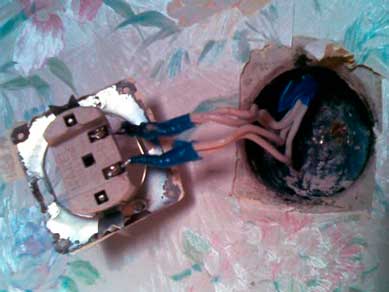

Сгоревшие розетки

Второй способ – по хлопку

Это самый простой и быстрый способ найти короткое замыкание. Многие, даже матёрые электрики, про него частенько забывают. Если в месте кроме щита с автоматом, происходит хлопок — значит замыкание нужно искать там. Конечно же у этого способа есть и свои минусы, которые нужно знать и понимать. При использовании такого метода главное не испортить оборудование или не сжечь всю проводку или квартиру.

Электрик большое ухо

Третий способ – Вскрытие

Не пугайтесь, вскрытие означает то, что вам необходимо вскрыть все розетки, распаечные коробки и другие места коммутации (люстры, светильники, выключатели). Конечно нужно учесть, что потом их придется собирать обратно.

Четвертый способ — прозвонка

Если визуальный поиск и вскрытие не помогает, следующим этапом поиска может быть прозвонка всех электрических цепей мультиметром. При помощи прозвонки можно локализовать проблемный участок цепи. При прозвонке, все цепи рассоединяются (то есть разбирается всё): размыкаются розетки, отключаются линии от автоматов, отсоединяются люстры, распутываются провода в распаечных коробках. После чего каждый участок цепи вызванивается на наличие короткого замыкания ОТДЕЛЬНО. Всё это необходимо делать последовательно – от простого к сложному.

Способ №5 — спец оборудование

Ну и высшей точкой профессионального поиска коротких замыканий, является поиск при помощи профессионального инструмента (и натренированного мозга). Профессиональный поиск замыкания осуществляется трассоискателем. Волшебный прибор сможет достаточно точно показать место замыкания. Конечно перед работой с трассоискателем, необходимо произвести подготовительные работы и обладать некоторыми навыками хорошего электрика.

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

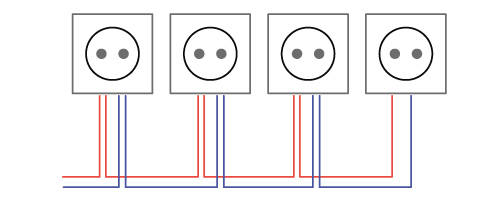

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Как избежать замыкания электропроводки в доме

Выполнение определенных требований позволит избежать замыкания электропроводки по функциональным причинам.

Как найти в скрытой проводке помеху мультиметром

В первую очередь, надо проверить сопротивление цепи, предварительно отключив электропитание. Оба провода тестера с зажимами «крокодил» на концах подключить к оголенным жилам фазы и нуля кабеля, идущего от электрощитка в штробу стены. Повторить аналогичный замер с подключением «фаза – земля». Если табло прибора в обеих случаях покажет «0» – проводка исправна. Показание любого значения сопротивления свидетельствует о замыкании. Тогда поочередным отключением проводов шлейфа в распределительных коробках, вставляя щупы мультиметра в розетки, выявляется неисправная цепь.

Срок эксплуатации проводки

Номинальный срок службы медного провода при использовании во внутридомовых магистралях составляет 20 лет. Реальная продолжительность на 5–10 лет больше.

Нагрузка на сеть

Мощность единовременного включения всех потребителей в доме называют расчетной мощностью. Электрика в советское время проектировалась из расчета 8–10 кВт на один ввод. Сегодня потребляется мощность 14–20 кВт.

Старая проводка в панельном доме

Старая проводка, установленная 30 и более лет назад по нормативам своего времени, не соответствует современным требованиям:

1. Тогда применялся недолговечный алюминиевый провод, который сейчас в строительстве домов не используется.
2. Применялось соединение концов проводов скруткой вместо более надежного сочленения сваркой или болтами, пружинными колпачками и клеммниками.

Старая алюминиевая проводка небезопасна, она имеет одинарную изолирующую оболочку, что приводит к утечке тока в стену. В соответствии с новыми правилами при прокладке электросети в квартирах и домах может использоваться только кабель в двойной изоляции.

Методы устранения и профилактика

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию. Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя.

• Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
• Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
• Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Короткое замыкание, его причины и последствия

Прежде чем переходить к вопросу, о том, как найти короткое замыкание в скрытой проводке, нужно разобраться с неприятным и опасным явлением, узнать его причины. В этом случае у мастера будет возможность предупредить возникновение таких внештатных ситуаций.

Что такое короткое замыкание?

Для того чтобы объяснить, что такое короткое замыкание, один умный человек привел аналог КЗ, но в бытовой гидравлике. Это внезапный срыв крана. Запорное устройство, работающее исправно, создает потоку воды необходимое сопротивление. Если кран вдруг срывается с резьбы, то сопротивление сразу же падает, а сила напора многократно возрастает. В этом случае хозяевам грозит потоп, ЧП с электросетью может закончиться пожаром.

Короткое замыкание, или КЗ — возникновение контакта между проводниками, имеющими разный потенциал. Причина — возрастание силы тока при снижении сопротивления элементов. Если говорить о типичной электропроводке в квартирах, то в этом случае ЧП провоцирует «внезапная встреча» фазного и нулевого провода. Если в частном доме трехфазное электропитание, то вариантов опасного контакта несколько. Например, замыкание возможно между фазой и нейтралью, а также между фазами, КЗ на землю.

Сила тока при таком контакте сильно увеличивается из-за незначительного сопротивления проводников. Последствием этого явления становится резкий скачок температуры, он провоцирует их нагрев. Если по каким-то причинам не сможет сработать защитный автомат, то температура может достичь предельного значения. Следствием критических величин нередко становится возгорание изоляции и тех материалов, которые легко самовоспламеняются.

Причины, провоцирующие короткое замыкание

Вызвать такую внештатную ситуацию в бытовой проводке может несколько разных факторов. Например:

1. Состояние изоляционных материалов, которые далеки от идеальных. Причины — их старение, особенно в местах перегибов. Свою лепту способна внести повышенная влажность, вызванная «потопом», случившимся из-за халатности соседей.
2. Механическое повреждение изоляции из-за случайного повреждения скрытой проводки. Простые примеры — гвоздь, вбитый в стену, «вмешательство» дрели или перфоратора. Чтобы предотвратить такое ЧП, перед ремонтом рекомендуют узнать, где именно находится проводка.
3. Состояние изношенной проводки. Нередко такие аварии происходят в старых домах, где главные элементы электросети не рассчитаны на реальную мощность всех бытовых электроприборов. Следствие длительной перегрузки — перегрев, расплавление изоляции.
4. Неисправности, возникающие в бытовой технике. Они также провоцируют короткое замыкание в электросети.
5. Обрыв проводов энергосетей из-за порывов ветра, налипания снега и т. д.
6. Некачественный монтаж, некорректный выбор проводников, их сечения.
7. Электроприборы (розетки, выключатели) с плохими контактами.

Самые необычные провокаторы аварии — почти вездесущие грызуны, которые могут решить поточить резцы о первый попавшийся предмет, и тем самым совершить преступление «против человечества» — перегрызть кабель. Такие случаи не повсеместное явление, но они бывают.

Причем иногда «отличаются» мирные питомцы, которые посягают на другое, движимое имущество. Например, «прославился» хомяк, по воле «судьбы» попавший в хозяйский автомобиль, и ставший потом причиной его дорогостоящего ремонта.

Серьезные последствия

Результатом короткого замыкания для хозяев жилья становится:

• выход приборов из строя: в некоторых случаях их ремонт невозможен;
• разрыв/расплавление выключателей, проводов, розеток;
• нагрев и воспламенение изоляционных материалов;
• взрыв, пожар: возможны ожоги и другие травмы;
• худшее последствие — поражение током.

Во всех случаях важнее всего быстро обнаружить источник проблемы и устранить опасность. К сожалению, короткое замыкание происходит внезапно, предотвратить его или заранее определить «слабое» место в сети невозможно.

Как найти место короткого замыкания в проводке квартиры

Самое трудное – это найти место короткого замыкания в проводке квартиры, если скрытый монтаж кабеля проводился в штробах. Для определения места к.з. электрики пользуются мегаомметром. У вас, вряд ли имеется такой прибор, поэтому для нахождения исправности в домашней сети используют такие приборы как мультиметр, стрелочный тестер, или лампочку с батарейкой.

Для таких целей мультиметр использовать не рекомендуется, так как режим измерения сопротивления проводится при малом токе (микроамперы), которого не хватает для пробоя нагара в месте замыкания. Лучше взять стрелочный тестер или лампочку с батарейкой. Поиск места неисправности нужно начинать с отключения вводного автомата. Все работы с электропроводкой проводятся только в отсутствие сетевого напряжения.

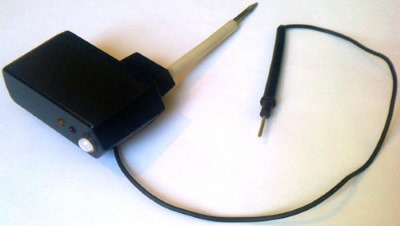

Прозвонка из батарейки и лампочки

Разберем случай, когда вы не знаете, где произошло короткое замыкание, то есть вы не обнаружили запаха горелой изоляции, не слышали искрения в проводах. Перед поиском неисправности необходимо отключить все выключатели освещения во всех комнатах, вынуть вилки из розеток всех потребителей электроэнергии.

Если вводной автомат находится в подъездном электрощите, открутите фазный провод с нижней клеммы автомата и проверьте на к.з. тестером в режиме самого низкого предела сопротивлений. Стрелка прибора не упала на ноль или близко к нему (нет замыкания), тогда по очереди подключаете освещение во всех комнатах, а затем включайте все бытовые приборы также по очереди.

Стрелочный тестер для прозвонки проводов

Если обнаружили источник замыканий, не включайте его пока не отремонтируйте. А если неисправность не обнаружена и тестер показывает ”0” при всех отключенных потребителях электроэнергии, переходим к следующему шагу. В случае, когда вводной автомат находится в подъездном щитке, прозванивают провода от вводного автомата до первой разветвительной коробки в квартире.

Перед этим отсоединяют концы проводов, идущие от вводного автомата, в коробке. Если замыкание не обнаружено, подсоединяют тестер к проводам в коробке, но уже из квартиры и прозванивают с этой коробки всю оставшуюся проводку. Короткое замыкание есть. Тогда отсоединяют провода от распределительной коробки последней комнаты.

Если к.з. еще обнаруживается тестером, по очереди отключают провода, идущие в распределительные коробки других комнат, до тех пор, пока не будет обнаружена комната с неисправностью. В этой комнате сначала проверяют все розетки. Неисправную розетку заменяют на новую.

Если замыкание опять не нашли, откручивают по очереди все провода от розеток, освещения в разветкоробке. Допустим, нашли неисправность в проводах, ведущих к розетке. При скрытой электропроводкенужно выдернуть кабель из штробы, зачистить её и уложить новый отрезок кабеля.

Кабель нужно менять, т. к. его изоляция уже нарушена высокой температурой тока короткого замыкания. Если портить стену не желаете, тогда можно провести кабель от соседней розетки (если нагрузка неисправной розетки небольшая) по кабельному каналу вниз к плинтусу и поднять его до розетки. Когда неисправна сама розетка, ее нужно заменить.

Чистить розетку не желательно, т. к. нагар проникает глубоко в пластик, что может вызвать повторное замыкание. В проводке новых квартир укладывается кабель с жилой защитного заземления (цвет желто – зеленый). Его также прозванивают относительно фазы и нуля.

Разновидности замыканий проводки, их причины и методы поиска

Казалось бы, причины короткого замыкания силовой электропроводки и их разновидности это разные вопросы, но на деле они тесно переплетаются между собой. По сути, замыкание это следствие ряда причин, по которым фазный провод напрямую соприкасается с нулевым, либо изоляция между ними не препятствует возникновению дугового разряда (разумеется, при наличии на проводниках напряжения). Основные причины из-за чего коротит проводка и какие могут быть последствия, по которым можно определить место поломки, следующие:

Физический износ изоляции

Происходит с течением времени и вследствие даже незначительных, но регулярных перепадов температур.

Обычно в таком случае изоляция постепенно из гибкой становится хрупкой – на ней появляются трещины в которых может скапливаться влага или пыль. В случае неблагоприятного стечения обстоятельств это может спровоцировать возникновение КЗ через микродугу, причем это самый тяжелый случай с точки зрения поиска неисправности.

Поиск подавляющего большинства неисправностей в электроцепи происходит по принципу проверки «слабых звеньев» — это любые контакты, переходы – все те места, где при монтаже вскрывается наружная изоляция кабеля. Поэтому в скрытой проводке поиск неисправности всегда надо начинать в розетках, коробах и щитках.

Как итог – в этом случае проводится внимательный осмотр проводки – если уже выбивает автомат защиты, то возможно место повреждения изоляции будет подгоревшим и его станет видно. В некоторых случаях приходится устаивать проводке «стресс-тест» – подавая на нее повышенное напряжение. Это достаточно экстремальный способ, ведь по сути приходится провоцировать полноценное короткое замыкание электропроводки, после которого место неисправности видно «невооруженным глазом.

Для скрытой проводки и нахождения микротрещин в изоляции также можно воспользоваться и мегаомметром, но он только покажет наличие КЗ на локализованном участке электроцепи, а место его возникновения определить не сможет.

После того, как находим неисправность, то уже в зависимости от общего состояния проводки надо решать, менять кабель или обойтись восстановлением изоляции посредством изоленты.

Пример работы мегаомметра – на видео:

Повреждение изоляции грызунами

Это достаточно частое явление в сельской местности, да и в промышленных условиях такие поломки далеко не редкость – мыши прогрызают наружную изоляцию кабелей, затем внутреннюю и замыкают собой фазу с нолем.

Сложность поиска такой неисправности может заключаться в том, что неизвестно где мышь могла облюбовать себе место для «трапезы». Но с другой стороны, обычно место повреждения хорошо заметно, поэтому достаточно поверхностного осмотра провода, хоть и по всей его длине.

Надо учитывать, что здесь не всегда происходит полноценное замыкание – иногда мышь может частично повредить изоляцию и замкнуть провода не напрямую, а через себя. В таком случае велика вероятность найти место повреждения провода по погибшему животному, которого судорога от электрического тока приковывает к перегрызенному проводу. Хотя иногда бывает и такое, что мышь отбрасывает от кабеля, особенно если у нее получается замкнуть провода напрямую и произойдет полноценное короткое замыкание погрызенной проводки.
