220 вольт в автомобиле

Площадь сечения

Выбирая провода для прикуривания авто, следует также присматриваться и к диаметру кабеля. Исходя из практики, минимальный диаметр тут достигает 5 мм (сечение на 16 мм2).

Стоит отметить, что производители достаточно часто пытаются сэкономить на кабелях, делая проводку с небольшим диаметром, при этом покрывают ее широким слоем изоляционного материала. Особенно это касается товаров, которые к нам поставляют из Китая.

Таким образом, не следует экономить – лучше выбрать более дорогой и надежный кабель. Кстати, отечественные модели стоят не слишком дорого, при этом они весьма надежны и эффективны, а также полностью соответствуют заявленным характеристикам.

Гнездо прикуривателя обесточено

Если устройства не работают, а тестер показал значения ниже 12 вольт, значит, электричества нет. Необходимо найти проблему. Из самых распространенных виновников можно выделить следующие:

Перегоревший предохранитель. Для его выявления потребуется электросхема автомобиля и номер предохранителя. Если перегорел именно он, неисправность легко устранить, заменив плавкий элемент. Но нужно помнить, что перегоревший предохранитель – это всего лишь симптом, действительная неисправность может быть совершенно иной: короткое замыкание, скачок напряжения, которое не получилось погасить реле-регулятору, или разбалтывание посадочного места самого предохранителя.

В гнезде присутствуют посторонние предметы. Самая простая из возможных неисправностей. Если на прикуривателе нет защитных колпачков или в него не вставлен нагревающий элемент, защищающий от попадания грязи в колодец устройства, а само гнездо располагается вертикально, велика вероятность попадания грязи в устройство.

Разошлись клеммы. Деформация боковой клеммы – нередкая проблема устройства. Решение состоит в том, чтобы удалить гнездо (предварительно скинув клеммы с аккумулятора) и согнуть пластину до ее первоначального положения.

Перегорание гнезда прикуривателя.

И нарушение целостности электропроводки. Проверьте напряжение на проводах, питающих «зажигалку». Правильное значение (в зависимости от автомобиля) должно быть в районе 12 или 24В. Если напряжение окажется номинальным, это означает, что розетка повреждена и должна быть заменена или починена.

Замена розетки прикуривателя на новую после ее снятия не составит труда. Но будьте внимательны: отсоедините аккумулятор, снимите нужный предохранитель. Прикуриватель с новыми проводами и предохранителем должны быть расположены таким образом, чтобы кабели не перегибались и не сдавливались. Перед установкой ознакомьтесь внимательно с инструкцией.

Как выбрать автомобильную зарядку для смартфона: основные критерии

Прежде всего автомобилист должен решить, что ему нужно: полноценная автомобильная зарядка или USB-адаптер. Адаптер – это переходник от прикуривателя к USB-кабелю.

У адаптера есть существенный недостаток: он превращается в совершенно бесполезную вещь, если автомобилист забыл USB-кабель дома. Поэтому при обращении в салон связи водителю рекомендуется брать именно полноценное ЗУ – стоит оно в рознице лишь немного дороже USB-адаптера.

К числу других критериев выбора АЗУ относят следующие:

Сила тока на выходе. Для зарядки смартфонов нужна сила тока не менее 1 А, а с учетом современных смартфонов этого может оказаться мало, поэтому оптимальный вариант — 2 или 2,4 А на каждый порт. Если выбрать АЗУ с силой тока от 2 А, то автомобилист сможет подзаряжать и смартфон, и планшет. Переживать по поводу того, что смартфон от 2 А сгорит, не следует: современные гаджеты оснащены специальными контроллерами зарядки – приборами, не пропускающими лишний ток. Кроме того, аналогичный контроллер устанавливается в качественных зарядных устройствах.

Напряжение на выходе. Существует такое правило: напряжение, прописанное в технических характеристиках автомобильного зарядного устройства для телефона, не должно превосходить величину, указанную на аккумуляторе гаджета более, чем на 5%. В противном случае АЗУ будет перегреваться и очень скоро выйдет из строя.

Длина и тип провода. Эксперты единогласно советуют брать АЗУ с витым проводом. Вероятность того, что витой провод переломится (а это может привести к возгоранию), крайне мала. Кроме того, витой провод регулируется по длине – очень полезное свойство, если учесть, насколько разнообразен интерьер современных автомобилей.

Крепление провода. Стоит проследить за тем, чтобы на месте, где провод выходит из адаптера, присутствовала гофрированная оболочка. Вот что имеется в виду:

Гофрированная оболочка препятствует тому, чтобы провод переломился в местах изгиба. Крепление провода к штекеру тоже должно быть ею защищено.

Количество портов. Этот критерий актуален, если автомобилист выбирает USB-адаптер. Оптимальное количество портов – 2: оба должны иметь силу тока не менее 2 А. Можно рассмотреть АЗУ с портом 1 А, но только в том случае, если девайс старый или из разряда бюджетных.

Помимо этого, следует не забывать, что в 2019 году подавляющее большинство смартфонов имеет разъем Type-C, поэтому можно рассмотреть вариант зарядки у которой один выход USB-A, второй USB-C.

Покупать адаптеры с большим количеством портов целесообразно только тем автомобилистам, которые являются главами многодетных или просто больших семей. В противном случае водитель бессмысленно переплатит за аксессуар, ведь часть портов будет простаивать без дела.

Дизайн

Водителю стоит обратить внимание на то, чтобы вокруг центрального контакта АЗУ не было металлического кольца

Так как корпус зарядки чаще всего выполнен из пластика, металлическое кольцо рано или поздно точно сорвётся с резьбы и останется в прикуривателе машины. Застрявшая деталь способна замкнуть контакты внутри прикуривателя, а это чревато пожаром. Справедливости ради нужно заметить, что АЗУ с металлическими кольцами сейчас в продаже встречаются весьма редко, хотя раньше значительная часть зарядок имела как раз такую конструкцию.

Полезным преимуществом с точки зрения дизайна является наличие светодиода, благодаря которому водитель может быть уверен, что АЗУ работает корректно. Да и в темноте найти зарядное устройство проще, чем пытаться подключить кабель на ощупь.

Однако такой аксессуар обойдётся примерно дороже, чем обычный адаптер.

Отличаем бортовую розетку и гнездо прикуривателя

Часто автовладельцы путают понятия бортовой розетки и гнезда прикуривателя. Действительно, ранее под розеткой в автомобиле было принято понимать исключительно прикуриватель, в который вставлялись различные штекеры, позволяющие получать электричество из бортовой сети. Розетки в таких автомобилях отсутствовали, соответственно нам приходилось использовать лишь имеющиеся разъемы, то есть гнездо прикуривателя.

Сегодня же во многих автомобилях имеются специальные бортовые розетки, которые позволяют полностью безопасно получить из бортовой сети необходимую электроэнергию. Такие бортовые розетки первоначально появились на американских пикапах и джипах, а впоследствии стали использоваться и на большинстве других автомобилей. Из преимуществ использования таких бортовых розеток можно отметить их качество исполнения, стабильность напряжения, отсутствие коротких замыканий.

У отдельных автомобилей имеются даже несколько различных по своему размеру бортовых розеток, что позволяет использовать мобильные гаджеты, ноутбуки, другие бытовые приборы. Нужно лишь убедиться в том, что подключаемые гаджеты и электроприборы работают от 12 вольт из автомобильной электросети. При наличии таких качественных бортовых розеток необходимо будет приобрести оригинальные штекеры, которые отвечают за обеспечение электроэнергией мобильных гаджетов. А вот использовать откровенно некачественные китайские аксессуары не стоит. Всё же при использовании таких переходников появляется риск возгорания и повреждения электросети в автомобиле.

Как поменять прикуриватель?

Как поменять прикуриватель?

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель

Рассмотрим ремонт или полную замену автомобильного прикуривателя на примере автомобиля ВАЗ 2106.

Наиболее распространенными поломками прикуривателя, в результате которых он перестает работать, являются:

• перегорание плавкого предохранителя;
• перегорание лампочки подсветки.

В этих двух случаях нет необходимости менять весь прикуриватель, надо лишь заменить перегоревшие детали.

Как поменять предохранитель прикуривателя

Все предохранители, защищающие электрооборудование автомобиля, собраны в два объединенных между собой блока, которые находятся в салоне автомобиля слева от руля и располагаются под приборной панелью.

1. Заглушите двигатель, вытащите из замка зажигания ключ, отсоедините минусовую клемму от аккумулятора.
2. Откройте блок предохранителей.
3. Извлеките предохранитель, отвечающий за работу прикуривателя, – это предохранитель № 1, который крепится в крайнем левом гнезде верхнего основного блока.
4. Прочистите контакты в посадочном гнезде и установите в него новый, стандартный, 16-амперный плавкий предохранитель.

Как поменять лампочку в прикуривателе

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

1. Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.
2. Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.
3. Отсоедините провода.

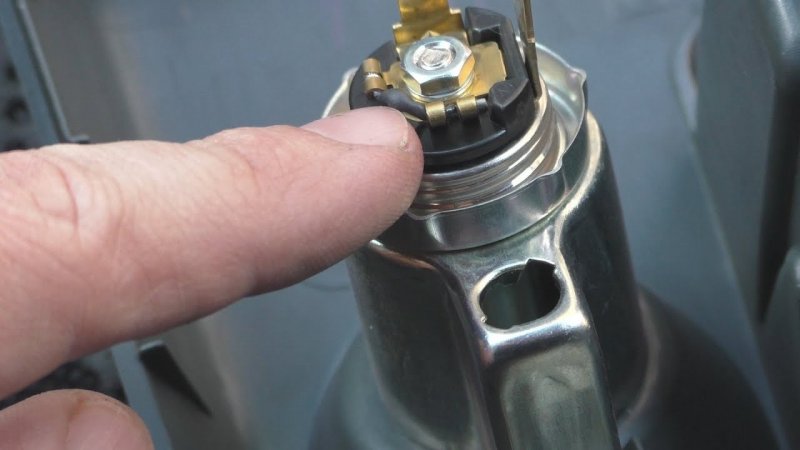

4. Корпус прикуривателя удерживает большая гайка – отверните ее.
5. Извлеките из корпуса прикуривателя патрон с гнездом.
6. На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.
7. Отверткой слегка разожмите корпус лампы.
8. Достаньте из него патрон вместе со вставленной в него лампой.
9. Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

Как поменять весь прикуриватель в автомобиле ВАЗ 2106

Весь прикуриватель меняют, действуя в таком же порядке, как и при замене лампы подсветки. Отличие состоит лишь в том, что в процессе обратной сборки в корпус прикуривателя вместо старого вставляют новое гнездо и патрон, а лампу наоборот не меняют.

О порядке проведения других работ по ремонту или замене автомобильного электрооборудования читайте в статьях, размещенных на нашем сайте в разделе Электрооборудование.

elhow.ru

Что рекомендует автопроизводитель?

В руководстве к эксплуатации большинства современных автомобилей вы найдете рекомендации использовать прикуриватель лишь по его прямому назначению. Ни один автопроизводитель не порекомендует использовать бортовую розетки для подключения к сети внешних устройств. Так, например, не следует использовать такой разъём для запитывания навигатора, регистратора, подогревателей и так далее. Такая лишняя нагрузка приводит к скорому выходу из строя бортовой сети, могут появиться короткие замыкания и даже возгорание проводки.

Сегодня в автомагазинах можно найти различные штекеры для запитывания внешних устройств с разъема прикуривателя. Несмотря на все заверения продавцов и производителей подобных аксессуаров, обеспечить их полную безопасность будет невозможно. Такое внешнее вмешательство и использование электричества из сети автомобиля не только небезопасно, но и может повредить аккумулятор и вывести из строя генератор. Автомобили не рассчитаны на такую внешнюю нагрузку, а последствия такого неправильного вмешательства будут печальны.

Как убедиться, что сломалось именно гнездо прикуривателя?

Чтобы убедиться, что проблема в автомобильной розетке, достаточно просто нажать на установленную с завода электрозажигалку и посмотреть, нагреется ли она (опять же, при условии, что она исправна). Если у вас нет этой зажигалки (в современных автомобилях этот элемент ставится с завода редко, если не заказать «пакет курильщика»), стоит попробовать подключить пару гаджетов и проверить, начнется ли зарядка.

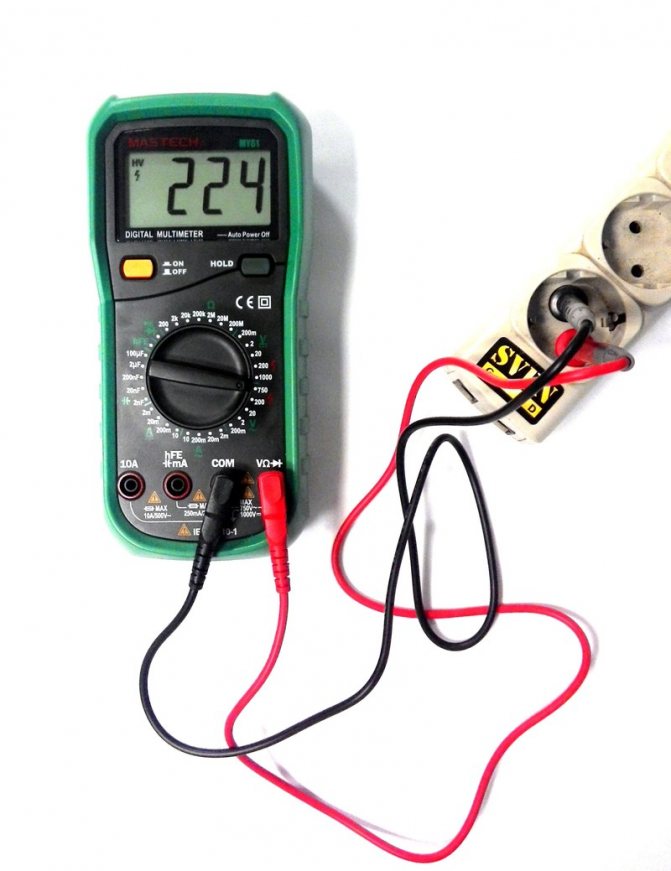

Если вы на короткой ноге с мультиметром, в конечном счете, можно просто использовать этот полезный приборчик, прикоснувшись одним концом щупа к центральному штекеру розетки (+), а другим – к боковому металлическому контакту (-). Не забудьте, что прозванивать розетку нужно в тот момент, когда зажигание включено, потому что не на каждом автомобиле подается напряжение на сеть, когда он полностью выключен.

Если показания около 12 вольт, значит, напряжение в гнезде есть. Но в том случае если ниже – питания нет.

P. S. Для измерения тестер ставим на постоянное напряжение, режим «V-» или «DCV».

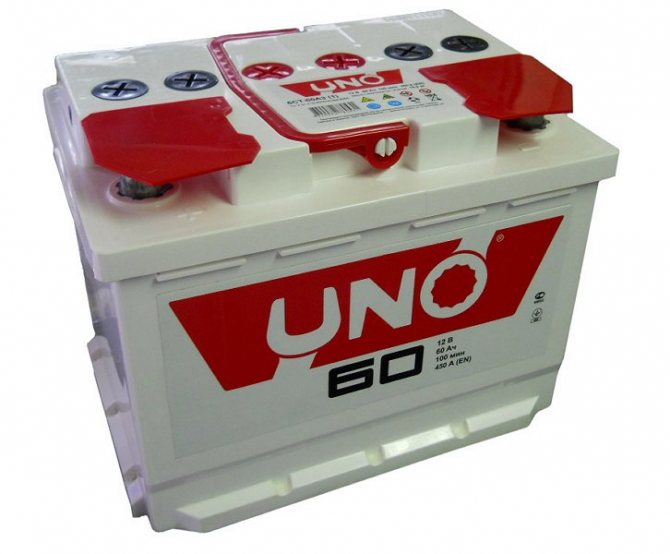

АКБ и ее типы

Итак, как человеческий организм не может функционировать без сердца, так и транспортное средство не заведется без такой детали, как АКБ (аккумуляторная батарея). Этот элемент отвечает за запуск двигателя и обеспечение электроэнергией всех потребителей, которые работают при неисправном генераторе либо незаведенном моторе. Так что значимость этого узла недооценивать нельзя, и поэтому необходимо следить за мощностью автомобильного аккумулятора.

Однако есть и еще одна весьма важная функция, о которой также следует сказать несколько слов. Это поддержка генератора при очень больших нагрузках. Принято считать, что во время работы двигателя батарея заряжается, поэтому емкость необязательно должна быть большой, ведь мы почти не используем электроприборы без работающего мотора. Но когда «сердце» авто внезапно глохнет посередине дороги, сдвинуть нас с места хотя бы на пару метров до обочины может только стартер исключительно за счет тока заряда от АКБ. Вот тут и становится значима емкость, каждый ампер-час на счету.

Вообще, конструкция батареи достаточно проста, и в ней практически нечему ломаться, но неправильная эксплуатация может привести к ухудшению характеристик АКБ. В таких случаях важные технические показатели неумолимо падают, в первую очередь емкость и мощность тока, а значит, она очень скоро будет нуждаться в замене, что приведет к немалым материальным затратам.

Сегодня на мировом рынке существует несколько основных типов АКБ. Так, они бывают сухозаряженными, т.е. не содержащими электролита, и, напротив, наполненными этой жидкостью. К главным достоинствам первых относится возможность длительного хранения, при этом свойства, а главное, емкость, ни капли не ухудшатся. Однако перед использованием этот тип батарей следует привести в рабочее состояние.

Залитые же не нуждаются в дополнительной подготовке, они сразу продаются в рабочем состоянии. Кроме того, в этом случае можно быть уверенным в качестве электролита. К слову, эти батареи будут весить больше за счет этой жидкости. Плюс ко всему такой тип АКБ можно проверить сразу еще в магазине, а вот сухозаряженный только дома, после приведения агрегата в рабочее состояние. Приобретая аккумуляторные батареи, ориентируйтесь на характеристики и маркировку, но о них более конкретно поговорим ниже.

Чего делать нельзя, если перестал работать прикуриватель в машине

Перегорание нагревательного элемента – сегодня довольно редкое явление, гораздо чаще встречаются другие поломки. Это связано с растущей популярностью здорового образа жизни. Но главная причина в том, что мы используем автоприкуриватель по прямому назначению – заряжаем свои электронные устройства.

Конечно, нагревательный элемент можно поменять. Так раньше делали на Жигулях. Однако в современном мире так много различных прикуривателей для машины, что гораздо проще поменять систему полностью, чем подбирать отдельные элементы постоянной и съемных частей.

Подгорание контактных зон – распространенная поломка. Причина – в больших токах (до 25 Ампер), часто они протекают в момент коммутации.

Никогда не очищайте контакты при помощи ножа или отвертки. Чаще всего питание на автоприкуриватель идет постоянно (временами в положении 1 ключа зажигания). Если вы чистите его неизолированным предметом из металла, то тем самым можете закоротить питающее напряжение на массу. В таком случае предохранитель перегорит.

Чистить зону контактов лучше предварительно обесточив прикуриватель. Как вариант, выньте соответствующий предохранитель. Сделайте очистку отверткой, плотно обернутой наждачной бумагой. Также можно обработать контакты жесткой кистью, смоченной в спирте. Чтобы не допустить возгорание, дайте контактам высохнуть.

Несвоевременный выброс съемного элемента с температуры, которая не достигла рабочей, может случиться, если биметаллические пластины фиксатора износились.

Такое часто происходит, если после установки неподходящих электроприборов и переходников нарушается геометрия пластин. Пластины постепенно разгибаются и удерживают прикуривательный элемент в неправильном положении. Происходит преждевременный выброс.

Наиболее опасно излишнее фиксирование, когда выброс съемного элемента отсутствует. Как следствие, может случиться самовозгорание пластмассовых частей системы и даже всего автомобиля. Такое уже бывало. По этой причине водители, которые не курят, вынимают съемную часть гнезда, чтобы случайным образом не зафиксировать её. Например, когда там лежит сумка.

В этой ситуации все же необходимо заполнить чем-нибудь гнездо прикуривателя, иначе туда могут проникнуть мелкие металлические предметы, и произойдет замыкание контактов.

Когда вы надолго покидаете салон автомобиля и оставляете его без пассажиров, отключайте переходники питания электронных приборов, разветвители, тройники и другие устройства.

Недавно в продаже появились дополнительные обогреватели салона, которые получают питание от автоприкуривателя. Они особенно опасны, так как непрерывно потребляют большие токи.

В то время как прикуриватель нагревается за одну минуту, обогреватель может работать несколько часов. Предохранитель номиналом 30 Ампер (иногда его увеличивают в принудительном порядке) долгое время способен выдерживать большой постоянный ток. Но проводники, которые ведут к разъему, перегреваются и изоляция становится мягкой. Случаются межпроводниковые замыкания, вследствие чего может загореться проводка.

Водители зачастую вместе с прикуривателем включают питание другого оборудования, например магнитол. Это самый простой вариант подключения, но и самый опасный.

Современные магнитолы имеют мощность 4 х 50 Ватт и потребляют токи в 50 Ампер в пиковом режиме. Но проводка прикуривателя не рассчитана на такие высокие показатели.

Если предохранитель прикуривателя вышел из строя, попробуйте понять, что послужило причиной перегорания. Чаще всего это связано с тем, что зарядное устройство электроприбора было не в порядке, или же во время коммутации произошло замыкание контактов.

Это не такая серьезная проблема, как замыкание электрической проводки или перегорание выходных каскадов магнитолы, когда подключаешь её к прикуривателю.

При любом раскладе даже на короткое время нельзя устанавливать на место предохранителя «жучок».

Массовый (минусовой) вывод прикуривателя соединяется с внутренней частью гнезда. В большинстве машин его подключают под болт на «массу» кузова. Место соединения со временем окисляется и контакт нарушается. Это выводит из строя прикуриватель. Чтобы привести его в порядок, нужно очистить контакты массового провода.

Рейтинг лучших производителей

Многие автовладельцы предпочитают покупать бюджетные автоаксессуары, не озадачивая себя простейшими расчётами, что выгоднее: менять раз в 6-12 месяцев менять noname прибор, или на протяжении нескольких лет пользоваться более дорогим, но качественным изделием. К числу последних смело можно причислить продукцию немецкой компании Waeco, которая в странах Старого Света практически не имеет достойных конкурентов. Её специализация — это авточайники и автокофеварки, которые заслуженно обрели славу самых надёжных, удобных в использовании и долговечных. В частности, одной из наиболее популярных моделей автомобильных чайников для легковых автомобилей можно назвать прибор Perfect Kitchen MCK75024, имеющий мощность 200 Вт и позволяющий кипятить за раз 750 мг воды. В классе авточайников с функцией термоса достойный выбор – продукция компании KOTO. Замыкает тройку лидеров неплохо зарекомендовавшая себя в Росси продукция фирмы Kioki, характеризующаяся оптимальным соотношением стоимости к надёжности.

Подключение прибора

Каждому автовладельцу необходимо знать, какой ток утечки должен быть в автомобиле. Перед определением потерь тока прибор необходимо подключить к сети. Устройства, потребляющие заряд батареи, нужно отключить. Мультиметр подключается к системе:

1. Извлекается кабель от положительного выхода батареи.
2. Один контакт мультиметра подключается к плюсу аккумулятора.
3. Второй контакт подсоединяется к выключенному из сети проводу.

Рекомендуем: Аккумуляторы OPTIMA Batteries (Оптима)

Нельзя подключать устройство к плюсу и минусу батареи одновременно — это может вызвать короткое замыкание. С автомашиной все будет в порядке, но предохранитель быстро сгорит. Если все подключено правильно, на дисплее отображается показатель электрического тока, который постоянно проходит через электрическое устройство.

Что такое пусковой ток аккумулятора?

Пусковой ток АКБ — это величина потенциала, который проходит через стартер в момент запуска двигателя внутреннего сгорания. Номинально пусковой ток должен быть равен мощности аккумуляторного носителя, которую он способен выдавать полминуты при -18 градусах постоянной температуры.

Принято считать, что для затяжных холодных зим необходимо иметь аккумулятор с большим уровнем пускового тока. Для северных регионов рекомендуются к использованию только высокоёмкостные аккумуляторы, которые способны выдавать необходимый для старта мотора ток в самых суровых условиях.

В интернете существует также множество таблиц сравнения разных моделей АКБ и их свойств, в том числе и касательно пускового тока аккумулятора автомобиля — одна из таких таблиц представлена ниже.

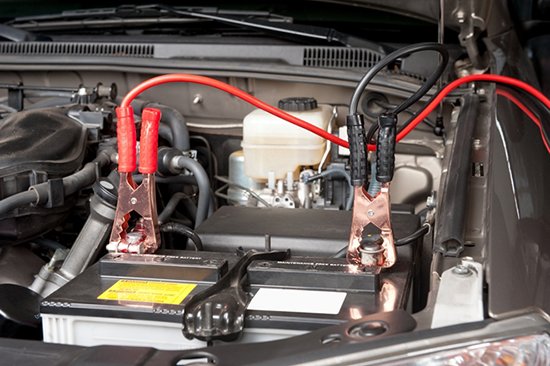

Как изготовить «прикуриватели» самостоятельно

Тем, кто боится ошибиться и выбрать некачественный товар, можно посоветовать изготовить устройство для прикуривания автомобиля самостоятельно. Водителю потребуется приготовить:

1. Два провода с медной начинкой и сечением 8 – 10 мм., длинной более двух метров и имеющих изоляционное покрытие из ПВХ. Очень желательно, чтобы провода были контрастных цветов, например, чёрный и жёлтый или красный.
2. Нож или бокорезы необходимые для зачистки изоляции.
3. Паяльник мощностью от 60 Ватт и нужные для процесса пайки ингредиенты.
4. Термоусадка, которую применяют для изоляции мест соединения.
5. 4 качественных «крокодильчика».

Изготовление самодельного «прикуривателя» процесс совершенно не сложный.

1. Зачищаем провода от изоляции на 1-2 см. с обоих концов.
2. Производим процесс «залуживания» концов кабеля и место соединения на зажимах.
3. Соединяем провода и крокодилы с помощью пассатижей.
4. Запаиваем места соединений.

В том случае если произвести пайку невозможно, можно просто очень хорошо обжать провода.

Причины поломки

Основной причиной, почему не работает прикуриватель, может стать его использование для подключения посторонних электроприборов. Это связано с включением более мощных устройств: автомобильных холодильников или же насосов для подкачки колёс, что влечёт за собой перегорание предохранителя

Важно помнить, что стандартный прикуриватель рассчитан на небольшую мощность (телефон, ноутбук, свет). Другие электроприборы лучше подключать непосредственно к аккумулятору автомобиля через «крокодилы»

Для этого надо открывать капот и просто правильно подсоединить провода, соблюдая полярность. При частой необходимости использования более мощных приборов можно установить дополнительный прикуриватель, который питается от аккумулятора напрямую и имеет большую пропускную способность.

Вторая причина — перегорание самого гнезда. Это может быть вызвано использованием штекеров с металлическими элементами или неисправных. Также перегорание случается у тех, кто пытается перехитрить технику, заменив обычный предохранитель на тот, который выдерживает большую нагрузку. Такая замена, помимо неисправности, может привести к другим, более серьёзным проблемам, вплоть до пожара.

Ну и третья причина — это наличие постороннего предмета, который мешает подключиться. Ребёнок или вы могли случайно туда что-то засунуть либо же внутри осталась часть штекера.

Лучшие ответы

Марина:

12 было утром:)

Дмитрий Блохин:

12 вольт

Мишаня (197 RUS):

вроде 12V

Александр Соболев:

дурацкий вопрос кнешна 12

Dima Dubinkin:

12 вольт

Bob_M@rley:

12 естевуственно

Deman:

12v ili 5w

Alex:

Теоритически 12 вольт, но на практике в пределах 11,7-14,6.Если надо подключить что-то «нежное», то необходим дополнительный стабилизатор для прикуривателя.

гедапий балан:

у всех 12 а утебя

ЧупакаЪра:

на включеном-12 на выключеном-0 главное что провод прикуривателя расчитан на мощную нагрузку

gecko:

по любому не больше 12 т. к. трансформаторы в стандартную комплектацию пока не входят. на скоко я знаю вся бортовая сеть висит на этих12в. на грузовиках обычно 24в

на счет тока не уверен, аккумулятор выдает полюбому постоянный, а вот генератор.. . КАЖЕТСЯ тоже

burtiniks esu:

ot 13.7 do 14.5 na rabotajuscem dvigatele i ot 11.7 do 12.8 na nerabotajuscem

Предохранители ВАЗ 2115 (Монтажный блок) — Ремонт ваз своими руками

Достаточно распространенным вариантом поломки в автомобилях, является отключение электрического оборудования транспортного средства. Достаточно часто это связано с тем, что перегорел предохранитель. Чтобы быстро исправить такую проблему, необходимо точно знать, где расположен предохранитель, который отвечает за отключившийся электронный узел автомобиля, а также как его заменить.

Где расположены предохранители

Конструкция ни одного транспортного средства не предполагает разброса предохранителей по разным местам. В каждом автомобиле, в том числе и на ВАЗ 2115, все предохранители расположены в специальном блоке, который называется блоком предохранителей.

Как и на большинстве машин, на ВАЗ 2115 имеется два блока предохранителей. Один из них находится в салоне машины, под приборной панелью, а второй в подкапотном пространстве, около левого стакана.

Какие предохранители располагаются на ВАЗ 2115

Напомним, что в предыдущей статье мы рассматривали неисправности модуля зажигания на ВАЗ 2115, его ремонт и замену своими руками.

Каждый предохранитель, который расположен в блоке предохранителей транспортного средства, имеет свою маркировку, по которой можно определить, за что он отвечает:

1. «К1» – данный элемент блока предохранителей, несет ответственность за реле системы очистки фар.2. «К2» – тот элемент блока предохранителей, несет ответственность за реле системы переключение поворотных огней, а также за аварийную сигнализацию.3. «К3» – отвечает за систему очистки лобового стекла.4.

«К4» – отвечает за контроль работоспособности ламп.5. «К5» – отвечает за систему электростеклоподъемников.6. «К6» – отвечает за звуковые сигналы.7. «К7» – отвечает за систему обогрева заднего стекла.8. «К8» – отвечает за освещение дорожного полотна в режиме дальнего света.9.

«К9» – отвечает за освещение дорожного полотна в режиме ближнего света.

10. «F1» – «F20» – это особые плавкие предохранители.

Устройство блока предохранителей на ВАЗ 2115

Салонный блок предохранителей, является несколько иным по структуре, нежели тот, что расположен под капотом. В него входит электронный блок управления, три предохранителя, а также три реле.

Также как и в блоке предохранителей расположенном в подкапотном пространстве, тут каждый предохранитель имеет свое предназначение.

Если описывать их сверху вниз, то получится следующее:

1. Предохранитель, который отвечает за бензонасос. Его сила тока составляется 15 ампер.2. Предохранитель, который отвечает за реле электрического вентилятора радиатора, клапан, который расположен на продувке адсорбера, а также за ДМРВ, ДК и ДС. Сила тока этого предохранителя составляет 7,5 ампер.

3. Предохранитель, который отвечает за ЭБУ. Сила тока на этом предохранителе составляет 7,5 ампер.

Еще, чтобы полностью разбираться в блоках предохранителей, вам стоит знать о реле, которые расположены в салонном блоке предохранителей.

Ниже, вы можете найти их описание сверху вниз:

1. Реле, которое отвечает за включение бензонасоса.2. Реле, которое отвечает за включение электрического вентилятора радиатора системы охлаждения.

3. Главное реле.

Как определить сгоревший предохранитель и заменить его?

Как мы уже говорили выше, каждый предохранитель, который расположен в автомобиле, отвечает за свое электрическое оборудование. В связи с этим, вам нужно лишь посмотреть на крышку блока предохранителей, и по схеме, которая на нее нанесена, определить место положения нужного предохранителя.

Чтобы добраться до самих предохранителей, достаточно одной рукой нажать на защелку, а второй открыть крышку блока предохранителей.

Как удостовериться, что предохранитель сгорел?

Существует два основных способа оценки работоспособности предохранителя. Первый, более простой, но менее надежный – «на глаз». Для этого вытащите предохранитель, и посмотрите, цела ли его средняя часть.

Второй метод проверки предохранителя является более качественным. Вам нужно включить зажигание и поочередно замерить напряжение на контактах предохранителя. Если на одном оно есть, а на втором отсутствует, то предохранитель перегорел.

В заключении хотелось бы отметить, что если ваши предохранители перегорают достаточно часто, то вам следует проверить всю проводку транспортного средства. Это требует серьезного опыта и специфических знаний. Если вы ими не обладаете, то лучше обратитесь к опытному специалисту на станцию технического обслуживания.

Подводим итоги

Все процессы восстановления работы гнезда прикуривателя выполняются самостоятельно. Только если один из проводов подключения оборудования сгорел, придется обратиться к специалистам с просьбой замены этого провода. Во всех прочих ситуациях достаточно применить собственные силы и быстро устранить проблему с помощью паяльника или банальной замены предохранителя или головки прикуривателя.

Если в вашем автомобиле присутствует нерабочее электрическое оборудование, стоит выяснить причины поломки и устранить их. Это увеличит комфорт эксплуатации транспорта и сделает использование машины безопасным. Случались ли в вашем опыте проблемы с прикуривателем?
