Пошаговая инструкция ремонта парктроника и замены датчика своими руками

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Датчик парктроника – установка и замена своими руками

Парктроники уже давно стали хорошими помощниками для неопытных водителей.

Суть их действия заключается в том, что они предупреждают водителя об оставшемся расстоянии до автомобиля сзади, во время выполнения парковки.

Это очень удобное устройство, которое поможет водителям, не умеющим «чувствовать габариты» своего автомобиля. Сегодня мы узнаем, как установить датчик парктроника, снять и заменить.

Как установить датчики парктроника

В первую очередь, необходимо приобрести соответствующий комплект. Он состоит из самих датчиков, проводки, блока управления парктрониками, дисплея-сигнализатора и сверла. Сверло необходимо для сверления отверстий в заднем бампере, внутри которых будет выполняться крепление датчиков.

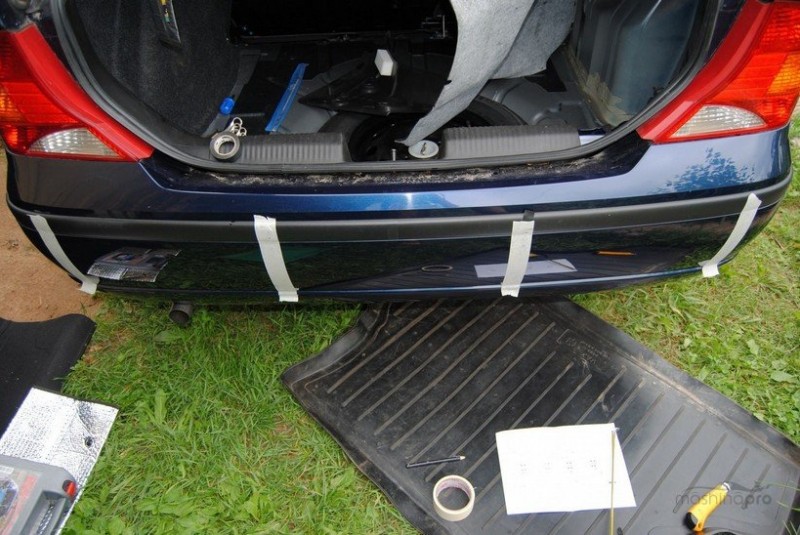

• Демонтируйте бампер с автомобиля и разметьте на нем места сверления отверстий. Они должны быть на одинаковом расстоянии друг от друга и занимать бампер по всей длине. Угол изгиба позволяет произвести установку датчиков немного наискось. Таким образом, датчики будут реагировать и на угловое приближение автомобиля к каким либо объектам.
• После разметки бампера просверлите его с помощью дрели. Стоит отметить, что сверло, поставляемое в комплекте, обладает не лучшим качеством, поэтому не торопитесь. Перед каждым новым отверстием очищайте сверло для лучшей эффективности сверления, иначе можно испортить бампер.
• Теперь установите датчики проводкой во внутреннюю часть и зафиксируйте. В комплекте с датчиками будут специальные крепящие устройства. Далее поставьте бампер на автомобиль и протяните проводку в багажник. Под обшивкой закрепите блок и подключите к нему все провода датчиков. «Плюсовой» провод блока соедините с клеммой лампы заднего хода, а «минус» к корпусу автомобиля.
• На торпеде установите сигнализатор включения и протяните провода под ковролином салона к блоку парктроника. Для проверки работоспособности включите зажигание и заднюю скорость. Сигнализатор должен сработать, если к датчикам приложить какую-либо доску.

Как снять и заменить датчик парковки?

Снятие и замена датчика выполняется в случае его неисправности, которая проявляется, отсутствием реакции сигнализатора при приближении к датчику.

Для замены датчика необходимо приобрести новый исправный элемент той же фирмы и производителя. Главная проблема заключается в том, что основным поставщиком таких устройств является США, поэтому, вам наверняка придется заказывать такой датчик за океаном.

Теперь подлезьте под бампер автомобиля и отсоедините клеммы с проводами от старого датчика.

Если датчик идет вместе с проводкой, то эти клеммы нужно отсоединить от блока уже под обшивкой багажника. После этого, вынимается сам датчик, а на его место устанавливается исправный. В некоторых случаях, как, например, на Lada Priora, наверняка придется снимать задний бампер, иначе доступ к датчику будет немного затруднен.

Какие бывают парктроники?

Несмотря на то, что цель у таких приспособлений одна, есть несколько вариантов систем, которые отличаются по ряду признаков.

По количеству датчиков. От их числа зависит не только сложность конфигурации парктроника, но и точность информации, которую сможет получить и передать устройство. У самых простых систем есть всего два или три датчика, и в их случае велик риск «не заметить» небольшое препятствие из-за обширных «мертвых зон». Оптимальным (и самым распространенным) вариантом считается парковочный радар с тремя или четырьмя датчиками — их крепят через 30-40 см друг от друга на задний бампер. А для тех, кому хочется полностью избежать неожиданностей, создали версии с шестью, восемью и даже десятью датчиками: такие крепят и сзади, и спереди (в соотношении 4х2, 4х4 и 6х4). Но такие версии подходят не всем: чтобы установить большое количество излучателей, на автомобиле должно быть достаточно места.

По типу оповещения. Базовый инструмент, помогающий водителю оценить доступное расстояние — это бипер. Как видно из названия, он подает звуковой сигнал, который учащается с приближением к препятствию. Со временем появилась и визуализация: некоторые системы умеют выводить происходящее на экран бортового компьютера в виде активной схемы со световой индикацией, а еще более продвинутые проецируют происходящее на лобовое стекло. Верх точности — версии, которые синхронизируются с камерами заднего вида. Так получается максимально подробная картина, что бывает полезно, когда возникают сомнения в исправности датчиков из-за наледи или пыли.

Работа датчиков ультразвукового парктроника на экране бортового компьютера

По способу установки. По этому признаку принято выделять три типа парктроников: врезные, накладные и подвесные. Но принципиальная разница есть лишь между первым и остальными двумя. Врезные датчики выглядят как небольшие шайбы, которые интегрируются в бампер — для этого в запчасти нужно сделать несколько отверстий. Такие парковочные радары автодилеры часто предлагают включить в комплектацию при покупке новой машины. И этот вариант, несмотря на высокую стоимость, выглядит привлекательно: на заводе датчики установят согласно стандартам конкретного концерна и окрасят точно в цвет кузова. Накладные и подвесные версии незаметны даже вблизи, поэтому их не нужно маскировать и легче установить: первые достаточно приклеить специальным составом с внутренней стороны бампера, а вторые закрепить на кронштейне или встроить в рамку госномера. Но это не единственное различие систем: у них разные алгоритмы работы.

Перестал работать парктроник: причины

Часто устройство перестает корректно работать из-за
неисправностей проводки — электроцепь прерывается в результате пережатия или
повреждения проводов. Кстати, есть и беспроводные радары, их владельцы могут
смело пропускать этот пункт.

Возможно, при установке устройства были допущены
ошибки. Особенно часто это случается при самостоятельной установке сенсора и
контроллера.

Но, пожалуй, наиболее распространенная ошибка —
некорректная фиксация датчика. Он может быть направлен вверх или вниз, а не в
сторону потенциального препятствия. Девайс должен быть хорошо закреплен, что
исключит его вибрацию, приводящую к значительному искажению результатов.

Проблема может быть и в браке изделия. Система
безопасной парковки выполнена из нескольких элементов. Если ломается один из
них, все устройство перестает работать корректно. Поломку электронного блока
выявить нетрудно, а вот если ломается контроллер, диагностировать
неисправность намного сложнее.

Устройство контактирует с окружающей средой, а значит
— с грязью и влагой. Это тоже может оказать свое негативное влияние. При
попадании влаги сенсорные элементы начинают давать сбои при работе. Еще на
этапе выбора места монтажа устройства необходимо все продумать — оно должно
монтироваться в том месте, где возможность попадания на него камня от идущего
сзади автомобиля наименее вероятна. Оседание влаги на приборе также не скажется
на его работе положительным образом, поэтому и этот фактор лучше по возможности
исключить. Электронный блок размещается в кабине. Она не должна подвергаться
воздействию влаги и пыли.

В микропроцессоре могло случиться замыкание. После
этого прибор может полностью выйти из строя, а может начать давать серьезные
сбои. Замыкание может произойти из-за замусоривания электронной платы или под
влиянием высокой температуры.

Ремонтировать радар необходимо уже после появления
первых признаков неисправности — ведь если не работает задний парктроник, это
серьезная угроза безопасности. Специалисты крайне не рекомендуют покупать
дешевые системы безопасной парковки, так как они ломаются чаще всего.

Определение причины неисправности

Парктроник необходим для определения наличия препятствий находящихся за машиной. Они бывают как стационарными, так и внезапно появиться позади автомобиля: например, это может быть пешеход или другое транспортное средство.

При неисправности система может либо вовсе не оповещать водителя о преграде, либо делать это неправильно: например, реагировать только на крупные предметы, не срабатывать на столбики и камни, находящиеся позади авто. Кроме этого, парктроник может оповещать с опозданием, когда преграда уже слишком близко.

Если парктроник неправильно работает сразу после установки, он может оказаться бракованным или неправильно установленным. Неквалифицированные мастера достаточно часто ставят датчик не в том месте или недостаточно качественно соединяют элементы системы. Это нужно проверить сразу же после установки.

Ремонт

В некоторых случаях можно выполнить ремонт парковочных сенсоров своими руками. Для этого вначале выполняется очистка их корпуса безворсовой тканью. Затем следует снять датчики с автомобиля и поместить их в теплое место вдали от источников сильного нагрева, чтобы избежать повреждения. После этого снимается крышка с каждой из деталей и осуществляется зачистка окисленных контактов наждачной бумагой.

Следующий этап ремонта — это замена поврежденной проводки сенсоров. Следует использовать провод такой же или большей толщины для более надежной передачи сигнала. Для защиты от негативных воздействий прокладываемый под полом кузова автомобиля жгут надо поместить в пластиковую толстостенную или металлическую гибкую трубку. Последняя также защитит парктроник от ложных срабатываний вследствие внешних электромагнитных помех.

Почему не работает парктроник

Как можно видеть из описанной выше конструкции парктроника, подобный радар – это очень простое устройство, которое состоит из минимального количества компонентов. Соответственно, причин неисправности парктроника не может быть много. Можно назвать следующие основные причины, почему не работает парктроник:

Пережатые или порванные провода. Как было сказано выше, парктроники могут взаимодействовать проводным или беспроводным способом. При работе системы через провода, велик риск их разрыва или пережатия, из-за чего возникнут проблемы в работоспособности системы;
Неправильное крепление датчика. Еще одна распространенная проблема – это плохо закрепленный датчик или металлизированная лента. Если датчики направлены не в сторону препятствий, работать правильно парктроник не сможет

При этом важно отметить, что датчики не должны качаться при движении автомобиля, иначе они также будут искажать результаты;
Брак. Ни одно электронное устройство не защищено от заводского брака

Поскольку в партктронике задействовано сразу несколько элементов, выход одного из них из строя скажется на работе системы в целом. Стоит о системы чаще всего самостоятельно оповещает водителя о неисправности, тогда как о выходе из строя датчика узнать гораздо сложнее;
Грязь и влага. Если рассматривать причины, почему не работает парктроник, нельзя не упомянуть такую как загрязнение или забрызгивание датчиков. Если датчики загрязнены или на них попала вода, они могут начать работать некорректно. Именно поэтому рекомендуется внимательно выбирать место для крепления датчиков парктроников, чтобы при движении автомобиля в них не «прилетел» случайный камень, во время дождя ни них не попала вода, а при движении по лужам на них не осела грязь;
Короткое замыкание «мозга» системы. От банальных электрических проблем парктроник тоже не огражден. Всегда есть вероятность, что в печатной плате «мозга» системы произойдет короткое замыкание, например, причиной которого могут послужить загрязнения платы или работа при высоких температурах. Определить выход из строя «мозга» парктроника не составит труда.

Выше приведены основные причины, почему не работает парктроник. Как можно видеть, они довольно банальные и не сильно отличаются от причин неисправности другого электронного оборудования автомобиля.

Конструкция парктроника и принцип его работы

Основные конструктивные элементы ультразвукового парковочного датчика автомобиля:

1. Управляющий микропроцессорный модуль. Используется для получения и обработки импульсных сигналов, которые поступают от ультразвуковых контроллеров. Элемент является «мозгом» и центральным ядром системы парковки. Основное предназначение микропроцессорного устройства заключается в своевременном предупреждении водителя о наличии неисправностей.
2. Контроллеры, их количество отличается в зависимости от модели и класса устройства. Датчики используются для своевременного определения объектов и препятствий. Контроллеры выполняют передачу информации на микропроцессорный модуль. Установка элементов производится как сзади автомобиля, так и спереди. Действие контроллеров основывается на применении ультразвуковых импульсов.
3. Биппер. Звуковое устройство монтируется в салоне автомобиля. Оно располагается посредине центральной консоли, под зеркалом заднего обзора либо слева рядом с боковым зеркалом. Когда датчики обнаруживают препятствие, биппер воспроизводит предупредительный сигнал. Элемент может быть оснащен дисплеем, на который выводится расстояние в метрах или сантиметрах до препятствия.

Принцип действия устройства:

1. При функционировании контроллер, установленный на заднем бампере авто, излучает ультразвуковой импульс без перерыва. Если отправленный сигнал определяет объект в виде препятствия, то импульс возвращается обратно по типу зеркала. Точное время для отражения ультразвукового импульса определяет расстояние до объекта.
2. Контроллер в среднем определяет препятствия до двух метров от транспортного средства. Если объект находится на расстоянии больше двух метров, его можно увидеть в зеркало заднего обзора.
3. Активация парковочного радара выполняется после включения задней скорости водителем. Но машина может быть оборудована датчиком, который функционирует в неавтоматическом режиме. Использование таких устройств целесообразно в городах с интенсивным движением либо в пробках. Автоматические парковочные радары без перерыва издают предупредительные импульсы. Для предупреждения автовладельца могут применяться как звуковые, так и световые компоненты.

Как устроен датчик парктроника автомобиля

Простейшие датчики парковки имели в своем составе только приемно-излучательный элемент, выполненный из пьезоэлектрического материала.

Пьезоэлектрический эффект – способность вырабатывать электричество при воздействии механического напряжения и, наоборот, изменять размеры под действием электрического напряжения. Таким образом, пьезокристалл может одновременно быть излучателем и приемником ультразвукового сигнала.

Современные датчики парковки часто используют электромагнитные излучатели и приемники сигналов ультразвуковых частот, подобно телефонному наушнику и микрофону. Такие устройства требуют дополнительной электронной усилительной схемы и блока предварительной обработки информации (компараторы) для перевода сигнала в цифровую форму.

Диагностика

Тестирование датчика автомобильного парктроника требуется при появлении неполадок и ошибок:

• устройство не сигнализирует при движении задним ходом на парковке;
• происходят ложные срабатывания парктроника, вызванные вибрациями из-за ненадежной установки сенсора;
• нестабильная работа устройства при перепадах температур;
• на дисплее парктроника появляются сообщения об ошибках после самодиагностики.

Диагностику датчиков парктроника можно выполнить несколькими способами. Первый из них — это проверка на наличие щелчков, издаваемых входящим в конструкцию сенсорным контроллером. Выявить неисправности датчиков парковочного ассистента также можно по вибрации при прикосновении или посредством мультиметра.

Проверка на щелчки

Чтобы проверить датчики парктроника на работоспособность, следует вначале повернуть ключ в замке зажигания и включить задний ход, чтобы активировать систему. Затем надо подойти к бамперу, на котором расположен сенсорный контроллер. Если он исправен, то послышится щелчок. Эту операцию лучше выполнять в гараже или тихом месте.

Если щелчок не удается расслышать, то можно записать его на диктофон или видеокамеру с чувствительным микрофоном. Если на записи щелчок хорошо слышен, то датчик исправен. Также можно провести запись предупредительного звука, издаваемого блоком парктроника внутри автомобиля. При отсутствии щелчков и звуков в обоих случаях неисправен задний парковочный сенсор. Он нуждается в более детальной проверке или замене.

Проверка на вибрацию

Некоторые датчики парктроника можно протестировать на исправность по вибрации. В этом случае надо запустить двигатель автомобиля, включив нейтральную передачу. После этого следует прикоснуться к корпусам контроллера. В случае исправности они должны вибрировать. Стоит учитывать, что не все сенсоры парктроника можно проверить таким способом.

С помощью мультиметра

Состояние сенсоров автомобильной парковочной системы можно узнать по сопротивлению, используя мультиметр. Проверка двухконтактных датчиков при помощи измерительного прибора производится следующим образом:

1. Тестер переключается в режим омметра на пределе 2 кОм.
2. Щупы мультиметра подсоединяются к выводам детали.
3. Чтобы проверить трехконтактный датчик, следует поочередно подсоединять к каждому его выводу щупы автотестера.

Если сопротивление находится в пределах 100-900 Ом, то сенсор считается исправным. Если измерительный прибор показывает 0, то обнаружено короткое замыкание.

При бесконечно большом сопротивлении подозревается обрыв из-за выхода из строя полупроводниковых компонентов датчиков.

Можно прозвонить мультиметром проводку парковочной системы, чтобы убедиться в ее целостности.

Основные моменты функционала

Система наделяется изготовителем камерой, передающим и приемным блоком. Видеоизображение поступает в блок передатчика, тот отправляет данные в приемник. Картинка отображается на мониторе, помогая автомобилисту припарковаться близко к другим машинам, исключая «мертвые зоны», не задевая при этом чужой транспорт. Герметичность камер заднего вида, инфракрасная подсветка благоприятно сказываются на парковании в темное время суток. Оптимальный вариант – гармоничный союз камеры с электронной системой. Это возможность распознавания препятствий, когда датчики справиться с этой задачей не могут.

Конструкция и принцип действия

В состав системы входят:

• датчики;
• блок индикации (ЖК-дисплей, светодиодный дисплей, зуммер и т. п.);
• блок управления (может совмещаться с блоком индикации).

При обнаружении препятствия система издаёт предупреждающий звук и, в некоторых вариантах исполнения, отображает информацию о дистанции на дисплее. Первые сигналы появляются при приближении к препятствию на 1—2 метра, а при опасном сближении с препятствием (0,1—0,4 м) сигнализация становится тревожной. В некоторых моделях система может быть отключена (например, для использования на бездорожье). Как правило, система с задними датчиками автоматически включается вместе с задней передачей. В системах с передними датчиками (также называемыми угловыми датчиками, англ. corner sensors) включение происходит при низкой скорости движения (до 20 км/ч).

Как правило, блок индикации соединяется с датчиками при помощи провода, проложенного вдоль кузова автомобиля, но существуют и беспроводные системы, отличающиеся удобством установки.

Ультразвуковой датчик

Частично разобранный парктроник. Нижний сенсор разобран, видны пластиковый стакан, резиновый демпфер и металлическая излучающая головка с пьезоэлементом внутри.

Ультразвуковой датчик был запатентован в 1978 году. Принцип действия аналогичен эхолоту: датчик генерирует короткий ультразвуковой (порядка 40 кГц) импульс, а затем воспринимает отражённый окружающими объектами сигнал. Электронный блок измеряет время, прошедшее между излучением и приёмом отражённого сигнала, и, принимая скорость звука в воздухе за константу, вычисляет расстояние до объекта.

Ультразвуковые датчики устанавливаются на бампер автомобиля, а направленный характер излучателей позволяет сформировать требуемую зону чувствительности. Первоначальные системы имели раздельный излучающий и принимающий сенсоры, впоследствии передачей и приемом занимался один пьезоэлемент. Дороговизна электроники первоначально привела к механическому сканированию задней полусферы одним сенсором. Сегодня сенсоры монтируются стационарно, а отсутствия мертвых зон добиваются установкой нескольких датчиков. Самые простые системы используют два датчика. Наиболее распространены системы, использующие 4 датчика, расположенных на заднем бампере на расстоянии 30—40 см друг от друга. Такое расположение датчиков позволяет исключить появление «мёртвых зон». В более сложных системах 2 или 4 датчика устанавливаются и на передний бампер. Исключительные системы могут использовать большее количество датчиков, а также датчики, расположенные по бокам автомобиля.

Электромагнитный датчик

Электромагнитный датчик для автомобиля был запатентован в 1992 году. Принцип работы — изменение уровня электромагнитной связи между двумя проводниками-антеннами, размещенными вдоль кузова автомобиля. На один проводник подается радиочастотный сигнал, другой проводник подключен к амплитудному детектору. Любое изменение расположения объектов в ближней зоне антенны изменяет уровень связи между проводниками и, соответственно, амплитуду сигнала на приемном проводнике антенны. Парктроник сигнализирует об этом.

Данный вид парктроников впервые представила компания Audi под маркой DP1. Основное преимущество этого типа датчиков в отсутствии внешних нарушений дизайна кузова в случае использования пластиковых бамперов: антенная система монтируется с внутренней стороны бампера.

В настоящее время электромагнитные парктроники нашли широкое применение в Америке и Европе. В России и СНГ предпочитают ультразвуковые парктроники.[источник не указан 1054 дня]

Лидар

С появлением беспилотных автомобилей и систем автоматического вождения возникла необходимость контролировать как ближнюю зону вокруг автомобиля так и дальнюю при минимизации интерференции с другими машинами. Наиболее удачным решением оказались сканирующие лазерные дальномеры или лидары. Они способны построить полноценную трехмерную проекцию обстановки вокруг автомобиля на дальностях до сотен метров. Платой за такую функциональность является высокая цена систем с лидарами при очевидной избыточности для целей освещения слепых зон и проблемах загрязнения оптики.

Варианты диагностики и устранения неисправности

Как проверить датчики парктроника, не заезжая в автосервис?

Некоторые из вышеупомянутых причин водитель автомобиля может выявить и устранить самостоятельно либо с помощью помощника. Но в случае отсутствия видимых причин неисправности, для более детальной диагностики или ремонта следует обращаться в сервисный центр.

Самостоятельная диагностика

Рассмотрим варианты диагностики, которые возможно сделать самостоятельно.

Визуальный осмотр парковочной системы

При выявлении загрязнения парктроника необходима их чистка или же мойка автомобиля. После этого выполняется повторная проверка на работоспособность парковочной системы. Она проводится путем приближения к парктронику искусственного препятствия.

Проверка работы парктроника при включении передач

Если визуально парктроник чистый и на нем отсутствует налипание грязи, но при этом система не распознает все препятствия, возможна неисправность одного из датчиков. Для самостоятельного поиска неисправности потребуется помощник.

Следует переключить рычаг КПП в положение «R», но при этом не допускать движения автомобиля. В это время начнет работать задний парктроник. Система должна сигнализировать при приближении искусственного препятствия, например, руки к каждому датчику.

Ту же процедуру необходимо повторить и для переднего парктроника, включив при этом передачу для движения вперед.

Так, методом исключения будет выявлен неисправный датчик парктроника.

Проверка вибрации и щелчков

Работающий датчик отправляет сигналы посредством импульсов. Данные импульсы можно почувствовать, прикоснувшись к нему пальцем или прислонив к уху. При этом будут слышны отчетливые щелчки. Эти признаки будут свидетельствовать об исправной работе парковочного датчика.

Если есть необходимость в дальнейшей диагностике, то автомобиль следует отогнать в сервисный центр.

Диагностика мультиметром

Если вы знакомы с азами электродиагностики, прозвоните датчики тестером (мультиметром). Для этого необходимо их демонтировать.

Для измерения включите мультиметр в режим измерения сопротивлений (2000 Ω). Сопротивление исправного датчика должны быть в пределах 500 Ом–1 кОм. Если на мультиметре отображаемое значение сопротивления равно нулю или бесконечности (то есть разрыв), датчик дефектуется и подлежит замене.

Диагностика на автосервисе

Рассмотрим варианты диагностики, которые проводят на автосервисе.

Визуальный осмотр парктроника

Приняв автомобиль, автоэлектрик всегда выполняет визуальный осмотр всех видимых частей парковочной системы. При обнаружении обрыва проводки или других повреждений составляющих частей парковочной системы, электрик не продолжит диагностику, пока их не устранит.

Диагностика мультиметром

К перечню диагностик автоэлектриком можно отнести и проверку мультиметром. Она подразумевает демонтаж каждого датчика из посадочного места.

Особенности ее выполнения описаны выше.

Компьютерная диагностика

Данный вид диагностики применим к штатному парктронику, установленному заводом изготовителем автомобиля. И он гораздо проще остальных.

Если в одной из систем безопасности автомобиля возникает неисправность, бортовой компьютер ее диагностирует и отображает в виде зашифрованного кода. Для считывания и расшифровки этих кодов автоэлектрик использует диагностический компьютер. Они подключаются к бортовому компьютеру через специальный разъем.

Данная диагностика позволяет выявить неисправный элемент парковочной системы.

Установка заведомо исправного

Для подтверждения неисправности определенного датчика на его место электрик устанавливает заведомо исправный.

Но если установленный исправный датчик снова не работает,  истинная причина неисправности кроется в нарушении электропроводки парковочной системы. Либо перестал работать электронный блок управления парктроника. В таком случае он не подлежит ремонту и заменяется новым.

Переподключение

Довольно редкой, но возможной причиной неработающего парктроника является окисление контактов электропроводки из-за попадания влаги.

Для профилактики данной проблемы требуется переподключение датчиков и зачистка их контактов.
