Как проверить катушку зажигания

Как проверить работоспособность катушки зажигания?

Если у вас возникают проблемы с двигателем, а именно с воспламенением топлива, то в поисках неисправности взор падает на указанный элемент. Как проверить катушку зажигания? Самым обычным методом проверки этого механизма является следующая последовательность действий:

1. Выкручиваем свечу зажигания.
2. Отсоединяем провод высокого напряжения.
3. Теперь отводим провод в сторону и вставляем в него свечу.
4. Прижимаем ее к кузову автомобиля.
5. Заводим двигатель.
6. При этом на кузове автомобиля должна пробиваться искра.
7. Если искра отсутствует, то это свидетельствует о том, что катушка зажигания отслужила свой срок, ее необходимо заменить.

Стоит отметить, что таким способом проверять катушку на некоторых машинах не стоит. Так, например, на «Хонде» после такой проверки механизм сразу же испортится.Как проверить работоспособность катушки зажигания? Перед тем как приниматься за работу, стоит твердо убедиться, что это именно она влияет на неисправность двигателя. Поэтому, чтобы лишний раз не навредить автомобилю, следует провести тщательный осмотр.

До того как проверить катушку зажигания на подачу от нее тока, необходимо осмотреть ее корпус на предмет наличия сколов или пробоев. После того как вы добрались до катушки, определите, есть ли пробой на корпусе. Чтобы это понять, достаточно осмотреть прилегающие стенки, чтобы выявить выжженные точки или черный налет. Если такой факт имеет место, то это свидетельствует о наличии пробоя. В таком случае катушку следует заменить на новую.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Без определенного набора знаний в области радиоэлектроники определить неисправность индивидуальных катушек будет достаточно сложно, так как необходимо собрать электросхему. Однако есть один способ, который всегда срабатывает. Если силовая установка троит, то следует начать последовательно отключать клеммы катушек во время работы движка.

Если после этого мотор начал двоить, то в этом цилиндре отсутствует искра. Для решения этой задачи можно провести и компьютерную диагностику. Но даже если во время проверки будет указан номер цилиндра без искры, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить сопротивление катушки зажигания мультиметром, можно достаточно быстро определить источник проблемы и провести замену вышедшего из строя элемента. Многие автолюбители меняют на иномарках фирменные катушки на устройства от ВАЗа, так как они стоят значительно дешевле.

Как устроена

В общем случае, катушка зажигания представляет трансформатор или автотрансформатор (трансформатор с одним общим контактом). Первичная обмотка выполнена толстым медным проводником с лаковой изоляцией, и содержит, как правило, от 100 до 200 витков. Вторичная обмотка выполнена более тонким проводом, так как через нее протекают меньшие токи. Количество витков в ней – от 20000 до 30000 тысяч.

Упрощенно катушку для контактной схемы зажигания можно представить в виде:

Здесь: 2 – катушка зажигания, 1 – аккумуляторная батарея. При вращении двигателя движется кулачковый механизм 5, установленный в трамблере, который размыкает контакты 4. Во время короткого размыкания через первичную обмотку катушки зажигания 2 протекает большой ток, который наводит высокую индукцию во вторичной обмотке. Высоковольтный импульс поступает на зазор свечи зажигания 3.

Такие схемы зажигания использовались в автомобилях вплоть до начала 90-х годов. Основной недостаток таких схем – подгорание электрических контактов 4, так как через них протекает большой ток. Многие автолюбители дополняли схему электронным усилителем подобно схеме:

В такой схеме основную токовую нагрузку принимает на себя усилительный транзистор Т1, через прерыватель Пр протекает небольшой ток, он не разрушается.

С 80-х годов большинство производителей стали использовать коммутаторы в электронных системах зажигания. Вместо прерывателей применялись более надежные датчики Холла, электромагнитные датчики, оптоэлектронные датчики. Такие датчики намного долговечнее коммутируемых, в процессе их эксплуатации угол зажигания не меняется в процессе работы, как в контактных.

Схема зажигания ВАЗ 2110 приведена на рисунке:

На схеме: 1- контактная группа замка зажигания, 2 – катушка зажигания, 3 – коммутатор, 4 распределитель зажигания.

В настоящее время работу катушек зажигания контролирует блок управления двигателя. Коммутатор (усилитель зажигания) в некоторых моделях встроен в блок управления двигателем.

Так как вероятность пробоя управляющих транзисторов достаточно высока, чтобы упростить ремонт автомобиля, во многих случаях электронный коммутатор встраивается конструктивно в катушки зажигания. Однако, это усложняет контроль их работоспособности. Иногда при исправной катушке ее приходится менять, поскольку она конструктивно неотделима от коммутатора.

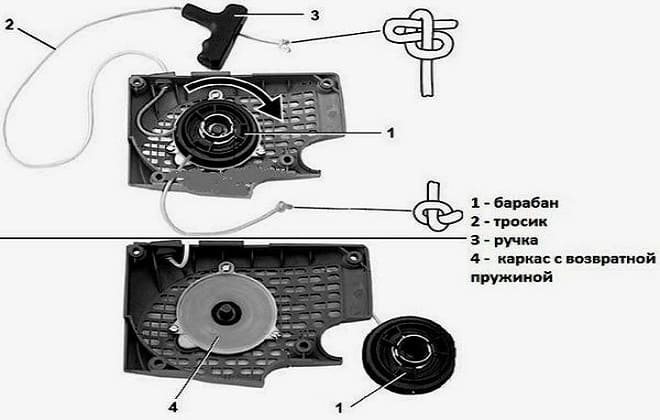

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

1. Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
2. Свечи зажигания.
3. Электрического кабеля, который соединяет 2 предыдущих элемента.
4. Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у различных моделей бензопилы могут заключаться лишь в том, контактной или бесконтактное магнето используется. В первом случае один вывод обмотки идет к свече, а второй — сначала на кнопку отключения, а затем через нее на землю. Во втором случае в устройстве имеется конденсатор, который при разряжении образует ток.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

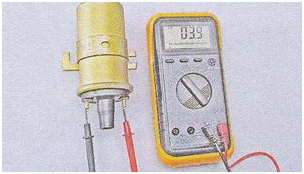

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Визуальная оценка

На что при этом обратить пристальное внимание? Поскольку бензопила представляет собой весьма сложное устройство, ее механизм – это тоже прихотливая система. Неправильно считать, что регулировка устройства обязательно была произведена на заводе или в магазине

При покупке инструмента в первую очередь следует оценить:

• правильность настройки холостых оборотов;
• степень натянутости цепи;
• общую регулировку.

Ведь большая часть моделей не проходила процедуру предпродажной подготовки. Именно поэтому, если покупатель не знает тонкостей эксплуатации бензопилы, стоит обратиться к эксперту. Он поможет проверить не только ее регулировку, но и общее рабочее состояние

Очень важно произвести визуальную оценку прибора. Необходимо отрегулировать количество холостых оборотов

Также следует оценить натяжку цепи. Не менее важно определить, не тупая ли цепь. Высота оборотов заслуживает отдельного внимания.

Симптомы неисправности катушки зажигания

Неисправности катушки проявляются по-разному, но чаще всего автомобиль не заводиться. Стартер при повороте ключа зажигания вращается, но двигатель не реагирует.

Также наблюдаются:

• нестабильное искрообразование;
• двигатель троит;
• снижение мощности;
• плохо заводится;
• на определенных оборотах ощущаются провалы в работе мотора;
• авто неожиданно глохнет.

Причиной такого поведения автомобиля может быть механическое повреждение корпуса устройства. Трещина или скол образует утечку высоковольтного напряжения, на массу. Это приводит к снижению высокого напряжения и, как следствие, к нестабильному искрообразованию или образованию искры вне камеры сгорания.

Обмотка может греться, что указывает на межвитковое замыкание. По мере нагревания, изоляция проводов разрушается и со временем наступает полное замыкание электронной системы.

Симптомы не указывают конкретно на то, что бобина вышла из строя, и проявляются при других неисправностях.

Порядок проверки приборов системы зажигания

Основная причина отказа данного устройства состоит в обрыве провода в первичной или вторичной обмотке. Проверка данного прибора системы зажигания осуществляется при помощи мультиметра, установленного в режим измерения сопротивления. Операция может производиться как непосредственно на автомобиле, так и после ее демонтажа.

Открываем капот автомобиля ВАЗ2107 и отключаем аккумуляторную батарею. Катушка, установленная на брызговике в моторном отсеке, отсоединяется от бортовой сети и очищается от загрязнений. На первом этапе проверяем сопротивление в первичной обмотке, его величина должна находиться в пределах от 3,0 до 3,5 Ом. Такую же операцию выполняем и для вторичной обмотки, допустимые показатели от 7,4 до 9,2 кОм.

Где находится катушка зажигания

В автомобилях более ранних годов выпуска найти катушку зажигания (или как ее раньше называли бобина) найти было просто. Она всегда располагалась на виду. В крайнем случае, ее поиск можно было вести, начиная с центрального провода распределителя зажигания.

Индивидуальные катушки зажигания найти также просто: они находятся над свечами зажигания цилиндров. Но в некоторых моделях автомобилей, особенно с V-образным двигателем, чтобы обеспечить к ней доступ, даже для снятия свечей, необходимо демонтировать впускной коллектор, часть элементов конструкции двигателя.

Сдвоенные катушки зажигания обычно располагаются на перегородке подкапотного пространства. Но иногда производители их могут поместить в места, труднодоступные для замены и, тем более, контроля работоспособности.

Например, в некоторых моделях Rover 200-й серии катушка зажигания находится под выпускным коллектором в подкапотном пространстве между двигателем и салоном. Произвести измерение её параметров при контроле работоспособности можно только от разъема блока управления двигателем.

Иногда катушки зажигания крепятся на головку блока цилиндров двигателя (например, некоторые модели ГАЗ). Хоть это и удобно для проверки, но в процессе работы двигателя они нагреваются до температуры более 100 градусов Цельсия, изолирующий компаунд рассыхается и трескается, что приводит к уменьшению их долговечности.

В некоторых автомобилях индивидуальные катушки зажигания объединены в общий неразборный корпус. Даже, если вышла из строя одна катушка, необходимо менять весь дорогостоящий блок целиком.

Требования к современным катушкам зажигания

Требования, которые предъявляются ко всем современным КЗ:

Простота конструкции. Чем проще устроена КЗ, тем легче ее установить и обслужить в дальнейшем. При более простом устройстве потребитель сможет самостоятельно провести диагностику в случае появления неполадок.
Небольшие габариты и масса.
Высокий ресурс эксплуатации. Надежность устройства позволит обеспечить долгий срок службы.
Надежная защита от воздействия влажности и повышенных температур

Важно, чтобы конструкция катушки, а также материалы, которые применялись для ее производства, были устойчивы к повышенным температурам и влаге. Это позволит обеспечить эффективную работу КЗ при изменении погодных условий и воздействии агрессивной среды, характерной для моторного отсека

Пары, которые исходят от топлива и моторной жидкости, не должны нанести вред устройству и его корпусу. Если будет поврежден корпус конструкции, это приведет к ухудшению функционирования КЗ в целом.
Точность посадки устройства, а также устойчивость к появлению короткого замыкания. Конструкция КЗ должна быть выполнена так, чтобы ее размеров хватало для отвода тепла и обеспечения температурной стабильности.

Технические характеристики катушек зажигания

Основные характеристики устройств приведены в таблице.

Характеристика
Описание
Индуктивность
Этот параметр определяет способность КЗ накапливать электроэнергию и измеряется в Гн. Энергия, собирающаяся внутри первичного элемента устройства, является пропорциональной показателю индуктивности. Чем выше значение индуктивности, тем больше энергии сможет накопить механизм
Параметр трансформации
Определяет, как сильно КЗ может увеличить величину первичного напряжения. На первичный элемент поступает 12-вольтное напряжение от АКБ, а когда цепь размыкается, ток снизится от 6-20 ампер до 0. В результате изменения тока появляется напряжение на первичной составляющей, а параметр трансформации определяет, как сильно выросла эта величина. Данное значение определяется соотношением количества витков во вторичном и первичном устройствах
Величина сопротивления КЗ
Первичное устройство катушки обладает сопротивлением, составляющим около 0,25-0,55 Ом, а вторичное — от 2 до 25 кОм. Величина мощности образования искры, а также ее энергии обратно пропорциональны параметру сопротивления в первичной составляющей. Чем больше это значение, тем меньше величина энергии и мощности, которая образуется при подаче искры
Энергия искры
Данный параметр составляет около 0,1 джоуля и расходуется на протяжении 1,2 мс. В самой свече энергия появляется в результате образования дугового заряда при появлении пробоя между электродными элементами. Значение напряжения на деталях определяется диаметром свечи, а также зазора между электродными компонентами и материала, из которого он изготовлен. Также на эту величину влияет температура и давление в камерах сгорания ДВС, состав горючей смеси. Для эффективной работы свечей величина напряжения, образующегося в КЗ, будет в полтора раза больше напряжения, необходимого для обеспечения пробоя
Параметр напряжения пробоя
Сам пробой образуется между электродными компонентами свечи, если величина напряжения на них и пробое соответствует друг другу. Рабочий параметр определяется зазором между электродами, параметром давления в камерах сгорания, а также температурой горючего состава. При пуске ДВС на холодную данная величина должна быть больше, это позволит появиться пробою и появлению искрового разряда

Это важно, поскольку горючее, а также воздух в двигателе еще холодные
Число искр, появляющихся в минуту
Для расчета количества искр за одну минуту надо знать показатель оборотов коленчатого вала, а также число цилиндров в ДВС. Значение искр можно вычислить путем разделения количества оборотов, умноженных на число цилиндров

А полученный показатель поделить на число тактов мотора
