Как проверить генератор мультиметром

Регуляторы напряжения электромеханического типа

Рассмотрим, как вырабатывается ток в автомобиле. Здесь электромеханический регулятор напряжения обнаруживает любопытный принцип действия, отличающийся от описанного выше. На борту стоит трёхфазный генератор, напряжение которого выпрямляется по схеме Ларионова (см. обзор про диодный мост). Схема собрана с обмоткой возбуждения, питающейся от упомянутого устройства. Двигатель вращает вал, уже при частоте 800 – 1000 оборотов в минуту достигается превышение напряжения над номиналом. Амплитуда ЭДС зависит от:

1. Тока питания обмотки возбуждения.
2. Частоты вращения якоря.
3. Тока потребления бортовой сети.

Скорость постоянно варьируется, а редуктора, как правило, регулируемого нет. На порядок изменяется потребляемый ток. Понятно, что в описанных условиях приходится обеспечивать стабильность параметров. Чем и занимается регулятор напряжения, изменяя ток питания обмотки возбуждения. Превышение вольтажа над оптимальным лишь на 10 процентов приводит к сокращению срока службы аккумуляторной батареи в 2 – 2,5 раза. В результате работы регулятора отклонение от номинала не превышает трёх процентов и остаётся в норме.

Напряжение подзарядки аккумулятора автомобиля

Напряжение должно быть чуть выше, нежели напряжение аккумулятора. Указанный параметр зависит от температуры окружающей среды. Понятно – меняется плотность электролита. Дополнительно напряжение нужно повысить на 0,2 – 0,5 В для старых батарей, где из-за сульфатации разрушен активный слой пластин. Вносит свою лепту и уровень электролита: с понижением полагается уменьшить напряжения заряда на 0,2 – 0,3 В. Требований немало, невыполнение каждого приводит к неприятным последствиям.

Регулятор напряжения позволяет поддержать параметры на нужном уровне, задать вольтаж посредством реостата. Отдельные автолюбители даже выносят прибор в кабину, чтобы подстроить прибор, не выходя из салона. Однако при оптимальных условиях для зарядки аккумулятора создаются невыгодные режимы эксплуатации осветительных приборов, срок службы сокращается в 2 – 3 раза. Последовательно в цепь фонарей целесообразно включать резисторы, составляющие 10% от номинала иллюминации. Определить корректность возможно в рабочем режиме по падению напряжения на сопротивлении (1,2 В).

При работе от аккумулятора фары станут светиться чуть тусклее. Автомобильный регулятор напряжения представляет тандем:

1. Исполнительный механизм в виде реле с ограничителем максимального и обратного тока.
2. Отслеживающая цепь.

Принцип действия автомобильного регулятора напряжения прост. В исходном состоянии через устройство на обмотку возбуждения генератора проходит дополнительный ток, контакт удерживается пружиной. Когда вольтаж превышает пороговое значение, заданное потенциометром (реостатом), индукция катушки перетягивает усилие натяга, и реле переключается. Ток в цепь обмотки возбуждения подаётся через резистор, за счёт чего система выходит снова на режим.

Мощный регулятор для радиолюбителей

Реле беспрестанно включается и выключается, обеспечивая нужные параметры. Работает подобно ключу, выгодно реле заменять электронными ключами для увеличения срока службы. Резкие скачки напряжения сглаживаются обратной ЭДС в катушке возбуждения. Поэтому изменения происходят плавно, что, собственно, требуется. Заметим, если перепад сильно вырастет (ввиду отсутствия резистора в цепи обмотки возбуждения), происходят искрения, вызванные обратной ЭДС.

Рассмотренный тип регуляторов относится к электромеханическим. Несмотря на все ухищрения (увеличение частоты срабатывания, термокомпенсация) подобные приборы неспособны обеспечить отличные параметры. Процесс настройки сложен, вдобавок параметры меняются по крайней мере в силу трёх причин (профилактика требуется через 10 – 15 тысяч км пробега):

• тряска постепенно изменяет настройки потенциометра;
• контакты реле обгорают от искрения, что увеличивает сопротивление, изменяя ток обмотки возбуждения генератора;
• растягивается пружина стабилизатора.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:
на первой ступени	не более 0,7
на второй ступени	14,2 ± 0,3
Сопротивление между штекером «15» и массой, Ом	17,7 ± 2
Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом	5,65 ± 0,3
Воздушный зазор между якорем и сердечником, мм	1,4 ± 0,07
Расстояние между контактами второй ступени, мм	0,45 ± 0,1

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Реле-регулятора – назначение, принцип работы, разновидности.

Причиной появления реле-регулятора в схеме электрооборудования автомобиля стал факт, что генератор не всегда выдает на АКБ напряжение, необходимое для правильной зарядки. Основную проблему составляет переменное число оборотов коленвала и, соответственно, вала электрогенератора, выработка последним нестабильного напряжения. Функционирование приборов бортовой сети, зарядка аккумулятора требуют стабилизации выходного сигнала генератора.

Реле-регулятора выполняет функции:

• Стабилизации напряжения на выходе генератора в заданном диапазоне;
• Отсечки (отключения цепей заряда) при превышении максимально допустимого уровня.

Через прибор подключается обмотка возбуждения генератора. Фактически РР выполняет функции цепи отрицательной обратной связи – рост числа оборотов приводит к увеличению напряжения на выходе генератора (клеммах АКБ), благодаря РР происходит его снижение на обмотке возбуждения, уменьшение магнитного потока возбуждения, снижение выходного напряжения электрогенератора. При уменьшении оборотов протекает обратный процесс. Таким образом на аккумуляторе получают до 14.2-14.5 В (в некоторых моделях автомобилей до 14.8 В) вне зависимости от скорости вращения вала.

При превышении указанной величины на контактах АКБ выдача напряжения на клеммы блокируется полностью.

Разновидности реле-регулятора.

РР классифицируют по нескольким признакам.

По используемой элементной базе устройства разделяются на:

• Релейные, использующие для стабилизации и отсечки только переключение контактов реле;
• Транзисторные и гибридные транзисторно-релейные, построенные на базе полупроводниковых элементов (применялись в автомобилях, выпускавшихся до 90-х годов);
• Интегральные, архитектура которых основана на интегральных полупроводниковых и твердотельных переключательных компонентах, работающие в современных авто;
• Микропроцессорные (микроконтроллерные) с программным заданием алгоритмов (режимов) работы (широко применяются на высококлассных автомобилях, например Audi, BMW).

По исполнению:

Внешние (отдельные устройства, монтируемые на кузовных конструкциях);

• Встроенные, конструктивно входящие в состав генератора;
• Совмещенные с щеточным узлом электрогенератора.

Различают также устройства с регулировкой по «+» и «-» (включаются в разрыв соответствующего провода), двух-, трех- и многоуровневые.

Как самому проверить реле регулятор

Для проверки исправности работы реле регулятора можно снять устройство с автомобиля. Вторым способом будет диагностика прямо на машине. Для выполнения работ понадобится контрольная лампа и тестер-мультиметр.

Также заранее необходимо подготовить специальный блок питания или зарядное устройство, провода, а также убедиться в том, что аккумулятор находится в рабочем состоянии.

Одним из верных признаков неисправности является недозаряд или перезаряд АКБ. В первом случае эффективность работы батареи снижается, во втором можно наблюдать усиленное выкипание электролита из банок.

1. Чтобы проверить реле регулятор нужно выставить на мультиметре режим вольтметра для возможности измерить постоянный ток в рамках от 0 до 19 вольт.
2. Далее производится подключение щупов мультиметра к «полюсам» батареи на заглушенном моторе. Зафиксируйте данные, которые показывает вольтметр. Напряжение должно быть от 12 до 12,5 вольт. После этого двигатель запускается, а показания вольтметра снова фиксируются. В норме должно наблюдаться повышение значений после запуска ДВС до средних 13-13,5 вольт.
3. Дополнительно стоит учесть, что с ростом оборотов мотора напряжение также должно расти. В среднем диапазоне этот показатель составляет около 14 вольт, на высоких оборотах доходит до 14,5.

Главным признаком, который указывает на неисправность реле регулятора, является одинаковое напряжение как до, так и после запуска мотора. Например, на заглушенном двигателе АКБ выдавал 12 вольт и этот показатель не изменился на заведенном ДВС. Добавим, что нужно исключить другие возможные причины отсутствия зарядки батареи, после чего реле регулятор снимается с автомобиля для дальнейшей проверки.

Снятие реле регулятора для проверки

Начнем с того, что в современных авто щётки генератора зачастую объединяются конструктивно с самим реле. Получается, реле регулятор выступает составным элементом щеточного узла и крепится в задней части автомобильного генератора (в области контактных колец якоря). Для снятия реле откручиваются крепежные болты и снимаются клеммы, после чего реле извлекается.

1. Проверка осуществляется при помощи тестера, лампочки на 12 вольт с патроном и нескольких проводов, которые имеют клеммы. Дополнительно понадобится указанный выше блок питания, который выдает до 20 вольт. Также вместо блока можно воспользоваться зарядным устройством, которое имеет функцию регулировки тока. Необходимо отдельно учесть, что зарядное устройство может не выдавать постоянный ток при отсутствии нагрузки. В этом случае к нему нужно дополнительно подключить АКБ, то есть дать нагрузку на ЗУ.
2. Далее провода и лампа через реле подключаются к «плюсу» и «минусу» соответственно, после чего включается зарядное устройство. Контрольная лампочка должна загореться. Затем напряжение повышается при помощи регулятора тока на ЗУ, параллельно фиксируются показания тестера (или происходит отслеживание по вольтметру на самом ЗУ при его наличии).
3. Горение лампочки должно продолжаться до того момента, пока вольтметр не покажет напряжение более 14,5 вольт. После превышения этой отметки лампочка должна гаснуть. Уменьшение напряжения приведет к повторному загоранию контрольной лампы.

В том случае если лампочка гаснет раньше или позже указанных пределов, тогда высока вероятность выхода реле из строя. Контрольная лампа четко указывает на наличие недозаряда или перезаряда в результате проблем с реле регулятором.

https://youtube.com/watch?v=ZaP6tCyY67c

Как проверить генератор на месте

Существуют основные причины плохого запуска ДВС, стартер плохо крутит, если:

• аккумуляторная батарея старая или неисправная, не заряжается и не держит нагрузку;
• аккумуляторные провода не обеспечивают надежный контакт, например, из-за окисленных клемм;
• нет надежной массы двигателя с кузовом;
• генератор не выдает нужную зарядку;
• слабо натянут приводной ремень, из-за этого генераторный ротор крутится не в полную силу, так как под нагрузкой ремешок проскальзывает.

Поломки у генератора бывают разные, самые характерные из них:

• обрыв подходящих к узлу проводов;
• пробой диодного моста;
• неисправность реле-регулятора;
• замыкание (перегорание, обрыв) роторной или статорной обмотки;
• износ подшипников;
• стирание щеток или их поломка.

Самое худшее, что может случиться – это заклинивание подшипников или сгорание обмоток, но в этом случае проверить генератор на работоспособность просто, его состояние легко определить по внешним признакам:

• не крутится генераторный шкив с валом на заведенном двигателе;
• появился специфичный запах горелых обмоток.

Основные способы проверки генератора на месте – это внешний осмотр деталей генераторного узла и замер напряжения (U) мультиметром (вольтметром). На работающем двигателе под нагрузкой напряжение должно несколько падать, но только до определенного значения, если оно ниже нормы, необходимо конкретно разбираться с генераторным устройством.

Разновидности реле-регуляторов

Существует два их типа, которые работают по единому принципу, увеличивая или понижая бортовое напряжение авто в зависимости от нагрузки.

1. Устройство, размещаемое непосредственно на корпусе генератора и совмещаемого с щеточным узлом.

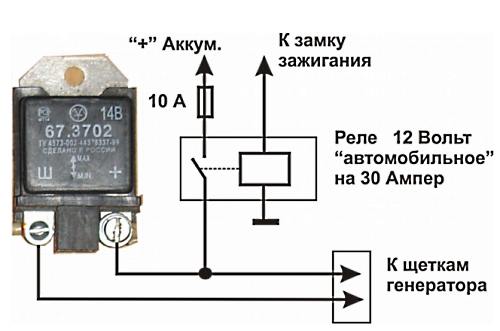

2. Реле, устанавливаемое отдельно, в подкапотном пространстве. Через прибор идет провод от генератора на аккумуляторную батарею.

Первый тип реле-регулятора – только неразборный (электронные компоненты, расположенные внутри, заливаются эпоксидной смолой). Что касается второй разновидности, то ранее делали механические устройства, однако из-за надежности позже от них отказались, и сегодня можно встретить неразборный электронный вариант, где «внутренности» также залиты компаундом.

Если ваш аккумулятор не заряжается (или процесс идет очень плохо), либо наоборот, перегорают лампочки и выкипает электролит, необходимо сначала понять: действительно ли виноват регулятор напряжения. Сделать это можно двумя методами: непосредственно на машине или после демонтажа устройства. Каждый вариант стоит рассмотреть подробнее.

Разновидности приборов

По виду выходного сигнала регуляторы разделяют на стабилизированные и нестабилизированные. Также они могут быть аналоговыми и цифровыми (интегральными). Первые строятся на основе тиристоров или операционных усилителей. Их управление осуществляется путём изменения параметров RC цепочки обратной связи. Совместно с ними для повышения мощности применяются биполярные или полевые транзисторы. Работа же интегральных устройств связана с использованием широтно-импульсной модуляции (ШИМ), поэтому в цифровой схемотехнике используются микроконтроллеры и силовые транзисторы, работающие в ключевом режиме.

При изготовлении самодельного регулятора напряжения могут быть использованы следующие элементы:

• резисторы;
• тиристоры или транзисторы;
• цифровые или аналоговые интегральные микросхемы.

Первые два типа имеют несложные схемы и довольно просты к самостоятельной сборке. Их можно изготавливать без использования печатной платы с помощью навесного монтажа, в то время как импульсные регуляторы на основе микроконтроллеров требуют более обширных знаний в радиоэлектронике и программировании.

Проверка реле при разборном щеточном узле и исполнении в виде отдельного модуля

Зачастую можно протестировать реле-регулятор как отдельный модуль, что устраняет эффект возможного влияние на результаты остальных цепей электрооборудования автомобиля. Данная процедура возможна при исполнении реле:

• в форме отдельного встроенного модуля щеточного узла;
• в виде самостоятельного функционального блока, который крепится в рабочем положении на корпусе автомобиля с помощью кронштейна.

В первом случае потребуется демонтировать щеточный узел и дополнительно извлечь из него реле. Во втором случае реле отключается от проводки и для удобства снимается с крепежного кронштейна. Дальнейший порядок действий идентичен с предыдущим случаем. Отличие состоит только в том, что входом тестируемого объекта будет уже прямо вход реле.

Решение о необходимости замены реле принимается аналогичным образом, то есть при несрабатывании или же срабатывании при напряжении свыше 16 В. Сильной стороной такой схемы проверки является однозначный вывод о техническом состоянии реле и точная локализация места отказа.

Как проверить регулятор напряжения генератора

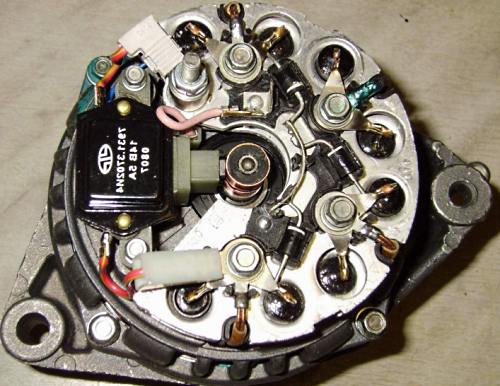

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Способы самостоятельной проверки работоспособности

Есть несколько методов проверки функционального состояния регулятора. Проще всего обратиться в автосервис, однако проверить работоспособность устройства можно самостоятельно. Самым простым способом, который осуществляется без съёма реле, является тестирование бортового тока с помощью мультиметра.

Проверка мультиметром без демонтажа

Суть способа в измерении напряжения, что поступает на АКБ для её подзарядки. В ходе тестирования понадобится помощник, чтобы педалью акселератора регулировать обороты двигателя. Проверка осуществляется следующим образом.

1. Запустить двигатель и прогреть его около 5 минут.
2. При работающем моторе открыть капот и присоединить контакты мультиметра к клеммам аккумулятора, соблюдая полярность. Переключатель тестера выставить в положение 20 вольт.
3. Оценивается зарядное напряжение, идущее от генератора, при включённом ближнем свете (остальные потребители тока выключены) и оборотах коленчатого вала в пределах 1,5–2,5 тыс. об/мин. Если разность потенциалов превышает 14,8 В, регулятор неисправен и подлежит замене однозначно. Когда же входящий ток меньше 13,5 В, кроме реле можно заподозрить неисправность проводки или самого генератора.
4. Есть смысл оценить интенсивность поступающего тока при нагрузке. Для этого включается дальний свет, стеклоочистители, подогрев стёкол, вентилятор печки и другие потребители. При работающих электроприборах зарядный ток не должен падать менее 13,5 В. Если он меньше этого показателя, при включённом электрооборудовании достаточной зарядки АКБ не происходит.

Чтобы полноценно протестировать реле, его нужно снять.

Тестирование снятого регулятора (со схемой)

Электронное реле обычно находится на поверхности генератора и закрыто пластиковой крышкой. Съём производится с помощью отвёртки, форма наконечника которой зависит от модели автомобиля (крестовидный, шестигранник). Есть большая вероятность того, что регулятор образует блок с щётками генератора. Для тестирования кроме мультиметра понадобится контрольная лампа на 12 В (не более 3 Вт) и регулируемый источник тока.

Контакты проводов от источника тока присоединяем:

• «минус» к массе регулятора;
• «плюс» к клемме, маркированной «В».

Провода контрольной лампы подсоединяются к графитовым щёткам (полярность значения не имеет).

Проверить снятый регулятор напряжения генератора можно по этой схеме

Сначала на реле подаётся напряжение в пределах 13–13,5 вольт. При такой разнице потенциалов лампочка должна гореть. Если этого нет, значит произошёл обрыв цепи в регуляторе, который может быть где угодно: в любом случае устройство неисправно.

При горящей лампочке нужно постепенно увеличивать входящее напряжение. Если реле исправно, в пределах 14,2–14,5 В лампочка гаснет. Когда же контрольная лампа горит при дальнейшем повышении разницы потенциалов, реле неисправно (произошёл пробой) и подлежит замене. Неудовлетворительным результатом теста также является такой, когда лампа гаснет при напряжении менее 4 вольт. Такого тока будет недостаточно для обеспечения питанием электроприборов и одновременной качественной зарядки аккумуляторной батареи.

Проверка мультиметром без демонтажа

Проверка мультиметром представляет собой точный метод диагностики. Сильная сторона обращение к этому подходу — высокая точность, сравнительная простота и удобство выполнения тестирующих процедур, которые не требуют демонтажа реле. Они сводятся к подключению щупов к клеммам аккумулятора и анализу показаний индикатора прибора.
Метод применим к реле в любой форме его исполнения.

Алгоритм проверки основан на контроле напряжения на клеммах аккумулятора при различной частоте вращения вала двигателя. Для получения необходимой точности следует переключить мультиметр в режим постоянного напряжения и работать в диапазоне 20 В или близком к нему. Щупы прибора подключают к клеммам аккумулятора. Далее замеряют напряжение:

1. При работе двигателя на холостых оборотах после его 2-3-минутного прогрева показания мультиметра составляют 13,5 – 14 В.
2. При увеличении частоты вращения вала до средних ( 2500 оборотов в минуту) напряжение линейно возрастёт на 0,2 – 0,3 В
3. Если же нажать на педаль газа еще сильнее, увеличить частоту вращения вала до 3500 – 4000 оборотов в минуту и дополнительно включить дальний свет, то рост напряжения сначала резко замедляется, а потом прекращается на 14,5 – 14,8 В.

При отсутствии эффекта стабилизации и росте напряжения до 16 В и даже более делаем вывод об отказе реле-регулятора и необходимости его замены.
При измеренном напряжении не более 11 – 12 В следует обязательно зачистить клеммы и проверить контакты, после чего повторить измерения еще раз.

Ещё кое-что полезное для Вас:

• Почему машина не заводится при нормально работающем стартере: возможные причины
• Трехуровневый регулятор напряжения — что это и как он устроен?
• Что такое бендикс стартера? Проверка, ремонт и замена
