Как проверить сопротивление мультиметром

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Как и при любом измерении, при измерении сопротивления необходимо соблюдать некоторые меры предосторожности. Таким образом можно избежать повреждения мультиметра и сделать более точные измерения. Рассмотрим как проверить резистор, как узнавать его исправноть по внешним признакам, как узнать точные данные

Рассмотрим как проверить резистор, как узнавать его исправноть по внешним признакам, как узнать точные данные.

Не забудьте убедиться, что тестируемая цепь не включена. При некоторых обстоятельствах необходимо измерять значения сопротивления, действительные в цепи

При этом очень важно убедиться, что цепь не включена. Мало того, что ток, протекающий в цепи, сделает недействительными любые показания, но если напряжение будет достаточно высоким, то возникший ток может повредить мультиметр.
Убедитесь, что конденсаторы в тестируемой цепи разряжены. Любой ток, который течет в результате приведет их к изменению показаний счетчика

Кроме того, любые конденсаторы в цепи, которые разряжены, могут заряжаться в результате тока от мультиметра, и в результате может потребоваться короткое время для установления показаний.

Любой ток, который течет в результате приведет их к изменению показаний счетчика. Кроме того, любые конденсаторы в цепи, которые разряжены, могут заряжаться в результате тока от мультиметра, и в результате может потребоваться короткое время для установления показаний.

Как проверить термистор мультиметром?

Если есть подозрение, что термистор неисправен, а его визуальный осмотр не выявил различных почернений, сколов и т.п., тогда можно приступить к проверке термистора мультиметром.

Для проверки используем NTC термистор 10S050M, 5 Ом, 4 А, со старого блока питания компьютера.

Перед началом проверки, мультиметр переводим в режим измерения сопротивления. Также необходимо выбрать диапазон измерений в зависимости от особенностей проверяемого термистора.

При комнатной температуре термистор покажет сопротивление указанное производителем, в данном случае оно составляет 5,1 Ом.

Следующим шагом станет нагревания термистора и отслеживание изменения его сопротивления.

Для нагрева используется старый советский паяльник на 90Вт, который нагревается очень медленно и даст возможность визуально отследить изменения сопротивления термистора (изменения сопротивления составляют от 4,2 Ом до 2,7 Ом).

В нашем случае подопытный термистор работает вполне исправно, его сопротивление уменьшается одновременно с нагревом паяльника.

При монтаже на платах необходимо учитывать особенность термисторов — они нагреваются, и их необходимо размещать подальше от термочувствительных радиодеталей.

Читать также: Как правильно прозвонить диод

Рецепты решения проблем с компьютерами и программами

Как проверить Диод?

Мультиметр — режим прозвонки (или диодной прозвонки).

Если нету можно мерить сопротивление на минимальном режиме. Если ток должен течь — сопротивление будет нулевым (условно, т.к. Прибор может не показывать настолько малых сопротивлений) или близким к этому.

У диода катод отмечен полоской.

на анод плюс, на катод минус — ток должен протекать (диод звонится, цепь замкнута).

На анод минус, на катод плюс — ток не течет (цепь должна быть разомкнута) другими словами цепь не звонится.

как проверить Варистор?

Чтобы проверить варистор нужно измерять сопротивление. У исправного варистора очень большое сопротивление. У неисправного маленькое. На вид должен также выглядеть целым.

Как проверить Термистор?

NTC — отрицательный температурный коэффициент — это значит, что с ростом температуры уменьшается сопротивление термистора.

PTC — положительный температурный коэффициент — это значит, что с ростом температуры увеличивается сопротивление термистора.

мультиметр в режим измерения сопротивления.Щупы мультиметра подключать без учета цвета, полярности… Греть паяльником термистор.

При нагреве должно происходить плавное изменение сопротивления. В какую сторону — зависит от типа термистора. NTC — падает сопротивление, PTC — сопротивление растет.

• Если обрыв на термисторе — сопротивление бесконечное.
• Если коротко замкнутый термистор — сопротивление равно нулю. Всегда.

также Термистор не исправен, если:

• нет никаких изменений при нагреве или остывании
• показания сопротивления изменяются не плавно

Как проверить конденсатор?

на вид — вспухший верх цилиндрика или раскрытый — это сдохший конденсатор.

У меня было множество случаев, когда конденсатор выглядевший исправным и «проверенный» мультиметром (найдете в интернете как) выводил из строя остальные конденсаторы. Кроме того вы не знаете при проверке мультиметром конденсатора на сколько конденсатор не исправен:

• Сколько он запасает емкости?
• Каково реактивное сопротивление?
• Как быстро он разряжается?

чтобы реально проверять конденсаторы вам нужен LCR измеритель.

конденсаторы нужно проверять мостовым измерителем.

Принцип работы

Работа любого омметра (включая и современные цифровые измерители) базируется на основном постулате электротехники – законе Ома. Согласно его условиям, чем больше сопротивление, тем меньше проходящий через него ток – при неизменном напряжении питания.

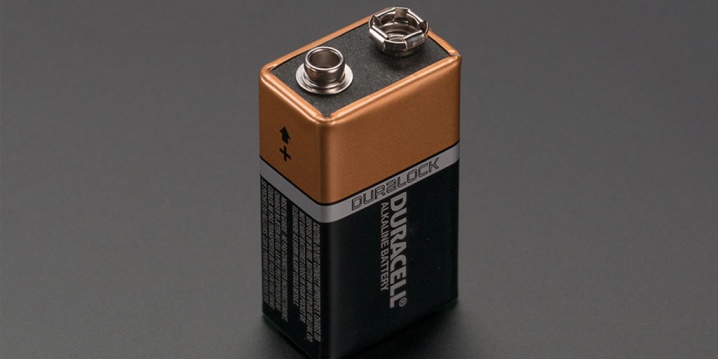

Омметру для работы необходим источник питания. Образуется запитанная электрическая цепь, в которой прибор, учитывая напряжение питания и ток, протекающий через замеряемый элемент, определяет сопротивление.

В Китае можно заказать никель-кадмиевую аккумуляторную батарейку на 8,4 В – 7 перезаряжаемых элементов по 1,2 В, упакованных в корпус такого же размера, ёмкостью до 200 миллиампер-часов – она даст близкое к 9 В питание, отчего прибор не выдаст существенную погрешность.

Такой способ – выход для тех, кто часто по работе замеряет сопротивление резисторов, спиралей и обмоток, «прозванивает» кабельные линии и т. д.: после примерно 1000 замеров обычная батарейка «села» бы.

Измерение сопротивления.

Сектор для измерения сопротивления расположен под сектором постоянного напряжения и разбит на пять поддиапазонов с пределами измерений:

1. 2000 кОм;
2. 200 кОм;
3. 20 кОм;
4. 2000 Ом;
5. 200 Ом.

обозначающие максимальное значение поддиапазона, в пределах которого ведется измерение.

Вообще эта часть мультиметра более универсальна и не ограничивается только измерением сопротивления резисторов. С ее помощью Вы будете проверять исправность транзисторов, диодов, конденсаторов, обмоток трансформаторов и т.д.

И так, приступим.Измерительные щупы установлены в гнезда, как для измерения напряжений.

Берем резистор номиналом, например, 1.2кОм (1200 Ом), переводим переключатель в положение «2000», что соответствует диапазону от 0 до 2000 Ом (2 кОм), щупами касаемся выводов резистора и на индикаторе видим результат измерения 1205 Ом. Все очень просто.

Измеряем резистор с неизвестным сопротивлением.

Когда номинал резистора неизвестен, поступают так же, как и при измерении напряжений.
Переводят переключатель в максимальный предел измерений и, двигаясь по ступенькам вниз, получают искомый результат. При измерении сопротивлений с неизвестным номиналом, не имеет значение с какого предела начинать его поиск. В любом случае мультиметр Вы не сожжете.

Предположим, что мы не знаем номинал резистора. Тогда переводим переключатель в положение максимального предела «2000К», что соответствует диапазону от 0 до 2000 кОм (2 МОм), и щупами касаемся выводов резистора. На индикаторе появились «нули», означающие, что какое-то сопротивление есть, но из-за того, что диапазон выбран слишком большой, мультиметр не может его определить.

Переводим переключатель в положение «200К», что соответствует диапазону от 0 до 200 кОм, производим измерение и на индикаторе видим показания «01,1». Здесь, уже можно сказать, что номинал нашего резистора составляет приблизительно 1,1 кОм, но впереди стоящий нолик предлагает еще понизить диапазон измерения.

Снижаемся до предела «20К», что соответствует диапазону от 0 до 20 кОм, и производим измерение. Теперь можно сказать, что номинал нашего резистора составляет 1.2 кОм. А так как основная масса резисторов выпускающихся для бытовой техники имеет допуск ±10%, плюс погрешность самого мультиметра, мы можем смело утверждать, что номинал резистора найден верно.

Возможно еще более точно измерить сопротивление резистора, если снизится до предела «2000», как уже было сделано в начале статьи.

А теперь в целях эксперимента снизимся до предела «200 Ω», соответствующего диапазону от 0 до 200 Ом, и еще раз проведем измерение.На индикаторе слева появилась единица (1), которая говорит о том, что сопротивление резистора больше, чем позволяет измерять этот диапазон, или имеет обрыв. Отсюда делаем вывод, что на этом пределе производят замер резисторов номиналом только до 200 Ом.

Для измерения сопротивлений до 2000 Ом (2 кОм), целесообразнее пользоваться режимом типа «прозвонка» (смотри первое фото). Вообще это очень удобная штука, особенно если Вы занимаетесь прозвонкой кабеля, ведете монтаж проводов или проверяете контакты электрической схемы в труднодоступных местах, когда обе руки заняты, держа измерительные щупы, а сам мультиметр висит на проводах своих же щупов. Звуковым сигналом прозвонка сигнализирует о наличии цепи или контакта до 45 Ом, что очень удобно.

Внимание! Прежде чем проводить измерения сопротивлений в схемах, убедитесь об отсутствии питающего напряжения в них!!!

Особенности измерения сопротивления резистора мультиметром

Для того, чтобы узнать сопротивление резистора, нужно воспользоваться обычным мультиметром. Принцип измерений основан на законе Ома, который гласит, что сила тока находится в прямой пропорциональной зависимости от напряжения и обратно пропорциональной от сопротивления. Определение сопротивления происходит косвенным путем по формуле R = U/I. То есть, при известных напряжении и силе тока легко определить сопротивление.

Если ранее применялись стрелочные тестеры, то сегодня радиолюбители для проверки исправности резисторов чаще всего используют цифровые мультиметры с круговым переключателем, с помощью которого выставляется тип рабочего режима и диапазон измерений.

Цифровой тестер для проверки резисторов

Для измерения величины R переключатель выставляют в диапазон Ω. В комплекте к такому прибору идет один комплект щупов, имеющих разную расцветку. Принято красный щуп вставлять в отверстие com, а черный – VΩCX+.

Меры безопасности

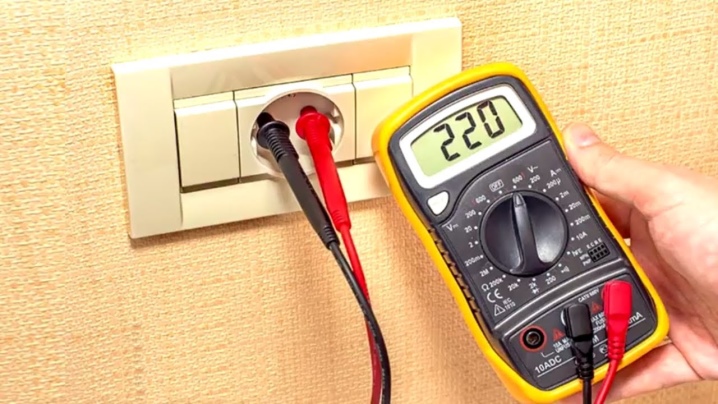

Пользоваться мультиметром при напряжении свыше нескольких сотен вольт не рекомендуется. На многих мультиметрах в целях безопасности нанесена отметка, устанавливающая максимальный предел при измерении переменного напряжения – 750 В.

Кроме того, для работы на электроустановках свыше 1 кВ существуют ещё более жёсткие ограничения, которых необязательно придерживаться при работе в сетях с напряжением ниже этого предела. К тому же напряжение в 2 кВ, измеряемое «во всю длину» допустимого диапазона, легко создаёт статические наводки, могущие привести чувствительную цифровую электронику к электрическому пробою.

Используйте мультиметры, обладающие усиленным слоем диэлектрика на щупах, провода с двойным слоем изоляции. Ручки щупов не должны быть скользкими. Контакты и гнёзда на приборе должны быть защищены и закрыты от случайного попадания проводов и металлических предметов, капель воды и т. д. Работая в электроустановке с напряжением свыше 110 В, используйте защитные очки, диэлектрические перчатки, каску и специальный негорючий комбинезон из плотной ткани.

Дело в том, что к этому гнезду подходит низкоомный шунт, выдерживающий значительный ток. Ток короткого замыкания мощных источников питания, выдающих 10 и более ампер на замыкание, способен расплавить и поджечь провода прибора. При этом техник может получить ожог. Зачастую повреждается и сам прибор.

В следующем видео вы сможете наблюдать проверку резистора мультиметром.

Проверка работы

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то  прибор покажет ноль.

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Цифровой мультиметр

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Схема работы тестера

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

Проверка регулятора нагрева

При подозрении на поломку датчика температуры необходимо обратиться к специалисту либо разобраться с причинами нерабочего состояния агрегата самостоятельно. Как проверить функциональность элемента?

Проще всего снять термистор, поскольку он крепится непосредственно к ТЭНк. Во многих моделях, к примеру, Индезит, Самсунг, термодатчики находятся внизу машинки.

Извлечение термистора для замеров его сопротивления до и после нагревания предусматривает следующие действия:

1. После предварительного выключения электропитания снимается задняя панель стиральной машины.
2. Производится отсоединение контактов.
3. Ослабляется крепление ТЭНа.
4. Извлекается датчик.

Измерение сопротивления датчика температуры

В дальнейшем при помощи мультиметра измеряется сопротивление датчика температуры стиральной машины:

• используемый инструмент следует правильно настроить;
• к контактам термистора подключаются щупы мультиметра;
• термодатчик помещается в воду.

Если датчик температуры ТЭНа находится в рабочем состоянии, отмечается понижение сопротивления

Важно помнить, что при 20 градусах максимально допустимая отметка сопротивления – 6 000 Ом. Чем температура воды будет выше, тем изучаемые показатели должны быть меньше

Специалисты советуют: если датчик оказался неисправным, лучше поставить новый.

Как проверить газонаполненный датчик:

1. В первую очередь обесточивается машина и перекрывается вода.
2. Производится демонтаж передней панели и задней стенки агрегата.
3. Отсоединяются провода.
4. Обычно в таких термостатах ломается медная трубка, из-за чего фреон выходит наружу. Решение проблемы – замена поврежденного датчика.

Как проверить биметаллический термостат? Чтобы его достать, понадобится также добраться до бака и отсоединить все контакты. Для теста пригодится мультиметр, с помощью которого устанавливается сопротивление термостата. Если оно падает после помещения регулятора в горячую воду, значит, поломку следует искать в другом месте. В противном случае, осуществляется замена элемента.

Внешний осмотр

Внешний осмотр часто дает положительные результаты, так как позволяет без проверки мультиметром установить неисправность резистора. Если деталь перегорела, не имеет смысла ее ремонтировать: обычно резистор меняют на новый. Случаи, когда требуется замена, бывают следующие.

Одна из ножек резистора была оторвана. Чаще всего обрыв ножки происходит при постоянном перегреве элемента. Это случается, если в схему не включена защита, или по каким-то причинам она не срабатывает.

Мультиметр может показать, что резистор способен оказывать сопротивление, но при этом визуально заметно, что он обуглен. Такой элемент не стоит оставлять в схеме и рекомендуется заменить, так как он все равно не прослужит долго. То же самое касается других деталей, покрытие которых потемнело.

Если корпус не цельный, имеет трещины, при прикосновении разламывается на части, то резистор, скорее всего, не будет работать.

Для того чтобы можно было точно проверить исправность элемента, необходимо знать его номинальное сопротивление. В противном случае проверить можно будет лишь целостность детали и ее способность проводить ток.

Коммутирующая аппаратура

Для пуска вращения обмоток используется плата либо реле. Чтобы начать разбираться с вопросом, как проверить обмотку электродвигателя, нужно расцепить подводящую цепь. Через неё могут «звониться» элементы платы управления, что внесет ошибку в измерения. При откинутых проводах можно измерить поступающее напряжение, чтобы быть уверенным в исправности электронной схемы.

В двигателях бытовой техники часто применяется конструкция с пусковой обмоткой, сопротивление которой превышает значение рабочей индуктивности. При замерах учитывают тот факт, что могут присутствовать токосъемные щётки. В месте контакта с ротором часто появляется нагар, очистив его, нужно восстановить надежность прилегания щеток во время вращения.

В стиральных машинках применяются малогабаритные двигатели с одной рабочей обмоткой. Вся суть диагностики сводится к замерам её сопротивления. Ток замеряется реже, но по снятию характеристик на разных оборотах можно сделать выводы об исправности мотора.

Свойства элемента

Стоит изучить, что представляет собой позистор, как проверить его в цепи — станет ясно позже. Этот элемент способен менять свойства в зависимости от температуры. Измеряют его физическую величину сопротивление. При комнатной температуре значения омметра показывают единицы или десятки Ом.

При нагреве в работе начинает меняться сопротивление в большую сторону. Значения омметра уже показывают сотни килоом, что и говорит о нормальном состоянии элемента – исправен такой позистор. Как проверить, если есть подозрения на неисправную цепь? Пути решения такого вопроса приведем ниже.

Благодаря своим свойствам позисторы широко применяются в микроэлектронике для различных целей:

• Защита цепей питания. При повышенном потреблении тока элемент греется и повышает сопротивление до максимума, когда наблюдается токовая отсечка.
• В цепях обогрева. Благодаря позисторам реализуется автоматическая система управления нагревом.
• В схемах термодатчиков.

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

• Измерение должно проводиться на непроводящей поверхности;
• Запрещено касаться руками концов щупов, а также выводов резистора;
• Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

Как проверить катушку зажигания тестером

Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.

Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.

В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.

Подготовка к проверке

До начала самого тестирования бобин следует провести небольшую подготовку. Нужно приобрести мультиметр (прибор, способный измерять напряжение и электрическое сопротивление) и отыскать руководство пользователя машины. В разных автомобилях могут быть встроены разные типы бобин, а показатели для конкретной машины указываются в паспорте. Если средство передвижения было приобретено на вторичном рынке, стоит попробовать отыскать необходимые данные через интернет.

Для проверки катушки зажигания понадобится мультиметр с возможностью измерения сопротивления и напряжения

Показатели, которые следует искать в указанной книжке — это сопротивление первичной и вторичной обмотки. Если в руководстве их не получилось найти, значит во время теста лучше руководствоваться усреднёнными данными, которые описаны в статье.

Какое сопротивление должно быть на катушке зажигания

Для определения напряжения ручки прибора устанавливается на уровень 200 Ом. После этого проводится измерение сопротивления первичной обмотки. Щупы прикладываются к выводам «+» и «К».

Для исправной бобины цифры в районе от 0,2 до 3 Ом считаются нормальными. Точные числа могут варьироваться от конкретного вида бобины и точности показателей мультиметра. Контакты «+» и «К» позволяют получить показатели в любой ситуации.

Для первичной обмотки сопротивление в диапазоне от 0,4 до 2 Ом считается допустимым

Теперь прибор переводится на настройки в 20 кОм. В таком положении надо измерить сопротивление между «К» и средним выводом высоковольтного кабеля. Чтобы это сделать, ткните щупом в контактную зону (выполнена из меди) внутри круглой дырки установки высоковольтного провода. Показатели на приборе работающей бобины отобразят от 2 до 4 кОм.

Внешний осмотр

Обычно наружный облик бобин отличается в каждой конкретной модели, однако на каждой из них можно отыскать основные части — короб, контакты, крышку и центральный зажим. Для осуществления визуального осмотра необходимо лишь внимательно просмотреть на бобину и определить её состояние. Если на поверхности присутствуют небольшие трещины, сколы, царапины, значит бобина повреждена. Внешний короб устройства делают из эбонита, неспособного проводить ток. Поэтому обычно перебои с функционированием этой детали связывают с внутренними изъянами.

Проверка первичной обмотки

Для совершения тестирования нужно настроить мультиметр для замера электрического сопротивления. Затем контакты подключаются к кабелям со знаками «плюс» и «минус» на бобине зажигания.

Схема проверки первичной и вторичной обмоток катушки зажигания

Если после окончания тестирования мультиметр выдаёт на табло цифры от 0,4 до 2 Ом, значит бобина в порядке и работает исправно. Если показатели отличаются от тех, которые указаны выше, значит произошёл обрыв обмотки бобины.

Итог

Мультиметр это отличный измерительный прибор. На самом деле, он уступает специализированным, таким как ESR приборам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то лучше всего купить самый простой и обычный мультиметр, такой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть удобные подставки и подсветка дисплея.

Конечно, можно купить и более совершенный, с измерением емкости конденсаторов, но шкала и точность по сравнению со специализированными приборами будет очень низкой. Все таки мультиметр нужен для оперативного и быстрого измерения напряжений и проверки радиодеталей. Не нужно требовать от мультиметра высокой точности и богатой функциональности.
