Лайфхак: как проверить мультиметром утечку тока в автомобиле
Содержание:
- Диагностика и норма тока утечки АКБ
- Допустимые нормы потребление тока аккумуляторной батареи
- Как происходит разрядка батареи?
- Чем грозит утечка тока из АКБ
- Самостоятельная проверка утечки тока в автомобиле мультиметром
- Организация проверки
- Допустимая утечка тока
- Причины утечки
- Принцип подключения потребителей к бортовой сети авто
- Поиск и устранение утечки
- Дополнительная проверка
- Пошаговая инструкция по проверке и измерению тока утечки
- Причины и последствия
- Почему садится аккумулятор — основные причины утечки
- Возможные последствия
- Самые распространенные причины
- Диагностика и устранение причин утечки тока
Диагностика и норма тока утечки АКБ
В автомобиле присутствуют устройства, потребляющие ток регулярно. К ним относятся:
- Часы:
- Память ЭБУ;
- Иммобилайзер;
- Сигнализация.
Их функционирование подразумевает постоянное питание. Энергозависимая память после перезагрузки снова начинает работать, запоминая текущие установочные функции. Охрана автомобиля осуществляется с момента постановки на стоянку. Все эти приборы нуждаются в токе, что говорит о возможности потребления небольшого объема энергии в регулярном режиме.
Так как ток уходит на работу многих энергозависимых устройств, то следует указать, что существует норма утечки. Она является постоянной величиной, которая высчитывается путем суммирования объема потребления каждого устройства. Если в автомобиле постоянными потребителями выступаю часы, сигнализация, аудиосистема, то сумма их токопотребления составит 1мА+20мА+3мА соответственно. При складывании величин тока для всех устройств, работающих постоянно, получается общая сумма в пределах 50–80 мА.
Чтобы определить норму утечки тока в собственном автомобиле, следует провести диагностику. Она осуществляется путем замеров токопотребления. При выявлении величины потребления больше нормы, появляется необходимость поиска и устранения неполадки в работе электрооборудования или бортовой сети.
Допустимые нормы потребление тока аккумуляторной батареи
В современных машинах есть определенное количество потребителей электрической энергии на постоянной основе. Это могут быть часы, память ЭБУ, иммобилайзеры, сигнализации и другое подобное оборудование. Они подключены к сети и потребляют электричество. Причем постоянно.
Для примера возьмем энергозависимую память ЭБУ. Если ее стереть, блок начнет процесс переобучения и будет снова запомнить все текущие установки. Охранные системы начинают работать только тогда, когда машина стоит на стоянке. Из этого можно сделать вывод, что небольшое потребление электрической энергии – это нормальная ситуация.
Но есть норма утечки тока в автомобиле. Эта норма представляет собой некую постоянную величину – ее можно высчитать. Нужно просуммировать потребление каждого потребителя в бортовой сети. Например, сигнализация требует не более 20 мА. Для работы часов нужно 1 мА. Аудиосистема потребляет около 3 мА и так далее. В сумме общая цифра будет находится в диапазоне от 50 до 80 мА. Это совсем немного. Даже одна лампа в фаре, которую забыли выключить, потребляет от 500 мА. А норма утечки тока в автомобиле в 50 А не сможет стать причиной полного разряда АКБ даже зимой.
Определить, какой имеется объем потребления, можно при помощи мультиметра. И если в процессе замеров уровень потребления выше допустимого, значит. в бортовой сети существует неполадка. Ее необходимо найти и устранить.
Как происходит разрядка батареи?
Ускоренный разряд аккумулятора возникает в случае превышения указанного значения в несколько раз. Если норма будет превышена незначительно (до 0,1–0,5 А), автолюбитель не заметит проблемы и спокойно продолжит эксплуатацию авто, хотя срок службы источника питания станет незаметно сокращаться.
Когда потребление каким-либо электроприбором вызовет повышение тока в цепи от 1 до 10 А, аккумулятор начнет разряжаться очень быстро – буквально за ночь. Почему автомобильное оборудование «тянет» из батареи электроэнергию в состоянии покоя:
- В подавляющем большинстве случаев (около 90%) причиной ускоренной разрядки становится неквалифицированное вмешательство в электрическую схему машины. Сюда относится установка и неправильное подключение нештатных приборов – усилителей, сабвуферов, стеклоподъемников, противотуманных фар и дополнительных обогревателей.
- На автомобилях с большим пробегом (свыше 200 тыс. км) нередко возникают неполадки силового оборудования – генератора либо стартера. В результате обмотки указанных агрегатов становятся потребителями энергии.
- Залипание контактов одного либо нескольких реле, включающих силовые цепи, например, подогревателя стекла или сиденья.
Если вы столкнулись с ситуацией, когда требуется ежедневная подзарядка вполне исправного источника питания, необходимо измерить ток утечки аккумулятора и сопоставить показания с нормой. В случае превышения попытайтесь найти источник проблемы описанными ниже способами.
Такая неисправность проявляется иначе – слышен запах горелого пластика, виднеется дым и искры, затем проводник перегорает или вызывает пожар. За столь короткий промежуток времени аккумуляторная батарея не успевает разрядиться «в ноль».
Чем грозит утечка тока из АКБ
Проверять батарею на предмет появления расхода электроэнергии — необходимая мера для тех, кто хочет продлить жизнь бортовому оборудованию. Первая неприятность, которая грозит незадачливому водителю, заключается в полном выходе из строя аккумулятора. И даже дозаряд его ёмкости лишь на время сможет решить проблему.
Как известно, кислотные АКБ конструктивно состоят из пластинок, помещённых в электролит, созданный на основе дистиллированной воды и серной кислоты. При разряде этого оборудования происходит скопление солей кислоты на его пластинках. Из-за этого уменьшается рабочая поверхность, способная проводить ток. Соли кристаллизуются и становятся уже неспособными раствориться даже в электролите. Ёмкость батареи сразу снижается, а само изделие раньше выходит из строя.
Следует знать, по каким причинам может происходить такое явление, как перерасход электрического тока. Прежде всего, нужно контролировать реальную ёмкость и уровень заряда автомобильного аккумулятора. Утечка нередко происходит из-за халатности водителя, который забывает выключить один из приборов-потребителей в закрытой машине. Другая распространённая причина — неисправности электропроводки.
Итак, кроме невыключенных на длительное время источников света или магнитолы, другими причинами утечки тока могут быть:
- короткое замыкание проводки, имевшее место вследствие непрофессионального монтажа оборудования;
- порча изолирующего слоя (изоляции) электропроводки в бортовой цепи;
- окисление контактных групп, клемм, гнёзд подключения благодаря скоплению толстого слоя грязи и пыли;
- повреждение проводки механического характера;
- оплавление проводов или контактов из-за близкого расположения к мотору;
- использование сильно изношенной батареи.
Своевременная диагностики утечки тока позволит быстрее ликвидировать проблему и ездить без риска попасть в непредвиденную ситуацию. Также это позволит продлить жизнь автомобильному аккумулятору любого бренда.
Самостоятельная проверка утечки тока в автомобиле мультиметром

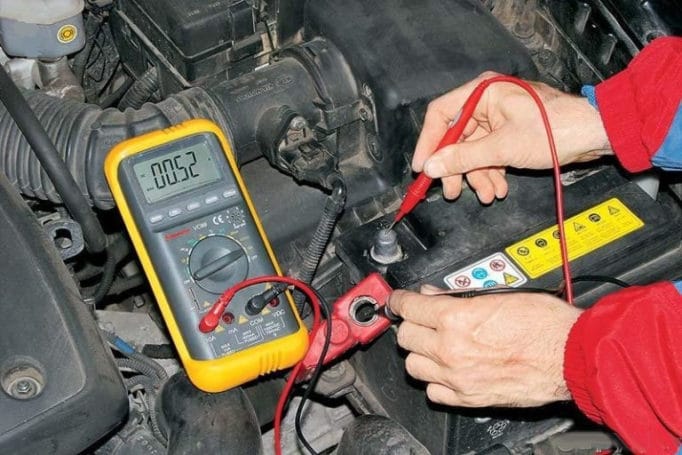

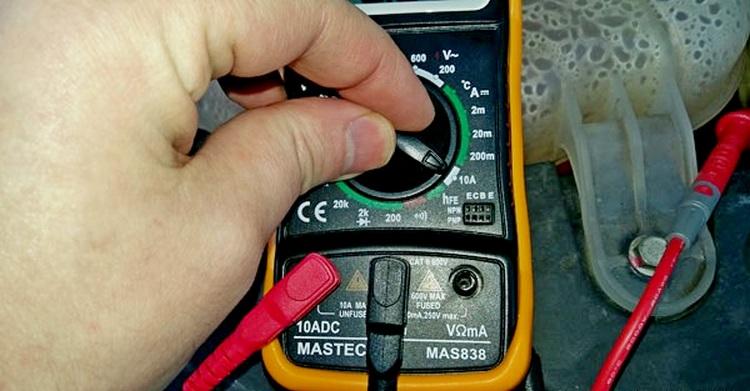

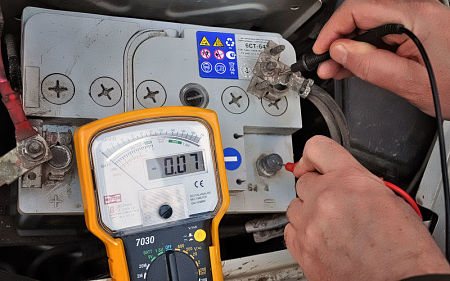

Проверка утечки тока в автомобиле мультиметром происходит следующим образом: в разрыве массы либо плюсового участка определяем объем потребляемого электротока. Причем наименее опасной считается схема определения в разрыве массы. Чтобы провести такую проверку, придерживаемся следующей инструкции:
- настраиваем мультиметр — показания тока от 10 до 20 ампер;
- отключаем минусовую клемму с аккумулятора;
- подключаем шнур мультиметра к клемме АКБ;
- второй шнур мультиметра — на снятом проводе.
Не обязательно придерживаться полярности, когда проводите проверку утечки тока в автомобиле мультиметром. Прежде чем начать тестирование, следует заглушить автомобиль и вытащить ключ зажигания.
Чтобы проверить утечку тока в автомобиле в разрыве плюсового участка, выполните следующие шаги:
- указываем амперы на мультиметре;
- отключаем плюс с аккумулятора;
- минус мультиметра подсоединяем к клемме аккумулятора, которую отсоединили;
- к минусу АКБ подключаем плюс мультиметра.
Если вы все сделали верно, мультиметр покажет объем потребляемого электротока. Если полученное значение превышает 15–80 мА, то в автомобиле есть утечка тока. Следовательно, придется найти неисправную цепь.
Для большей наглядности посмотрите видео, как использовать мультиметр:
Организация проверки
Последовательность проверки отдельных цепей по описанной выше схеме не имеет значения. Лучше это делать последовательно, чтобы случайно не пропустить одну из них. Если таковое возможно, то проверку начинайте с тех цепей, в составе которых имеется механический переключать, риски отказа которого повышаются из-за характерных для автомобиля жестких условий эксплуатации. Любой механический контакт, например, концевик лампочки освещения багажника или перчаточного ящика, может “залипнуть”, и лампочка будет гореть при закрытой крышке. Кроме того, в число проверяемых первыми стоит включить нештатные и/или установленные самостоятельно цепи, которые изначально обладают меньшей надежностью.
Особенности проверки сигнализации
Сигнализация как потребитель электроэнергии отличается от большинства остальных тем, что в активном состоянии может находиться в различных режимах. При проверке это учитывают тем, что дважды контролируют подаваемый в нее ток:
- первый раз сразу же после перевода в режим охраны;
- второй раз при переходе в ждущий режим, который происходит автоматически через пять минут после включения.
Это интересно: Каким образом работает ручной насос
Первоначально ток заметно выше нескольких десятков мА, при переходе в ждущий режим он скачкообразно падает до полутора-двух десятков мА. При нарушении этих условий сигнализация неисправна.
Допустимая утечка тока
В любой современной машине есть установленная минимально допустимая утечка тока и в режиме ожидания она не столь значительна: память аудиосистемы потребляет всего лишь — 3 мА, сигнализация (если она находится в норме) – 20-25 мА, приборная панель т – 5 мА, ровно столько же потребляют блок ЦЗ и контроллер системы впрыска. Есть устройства, к примеру, память ЭБУ, которые работают в штатном режиме и стирать их не стоит, а сигнализация потребляет ток только при неработающем двигателе. Небольшая допустимая утечка тока находится в пределах 30-40 мА – это норма.
Важно! Предельно допустимый показатель утечки тока – 50-80 мА (он напрямую зависит от мощности и количества установленного на машину дополнительного оборудования)
Причины утечки
АКБ может быстро разряжаться по следующим причинам:
- нарушение цепи способствует быстрому растрачиванию ресурса батареи, поскольку от генератора она не заряжается;
- внутренняя электроника в виде монитора, магнитолы или видеорегистратора подключена неправильно (читайте о том, как выбрать автомагнитолу);
- клеммы окислились или загрязнились;
- провода повреждены или изоляция проводки протёрлась;
- аккумулятор изжил себя или изначально был некачественным.
Время от времени АКБ необходимо проверять и подзаряжать, благодаря чему длительность эксплуатационного срока достигнет 4 — 5 лет. Если длительность эксплуатационного срока превышает 5 лет, процедура замены аккумуляторной батареи является обязательной. Невнимательность водителя и его халатность – наиболее частые причины утечек.
Принцип подключения потребителей к бортовой сети авто

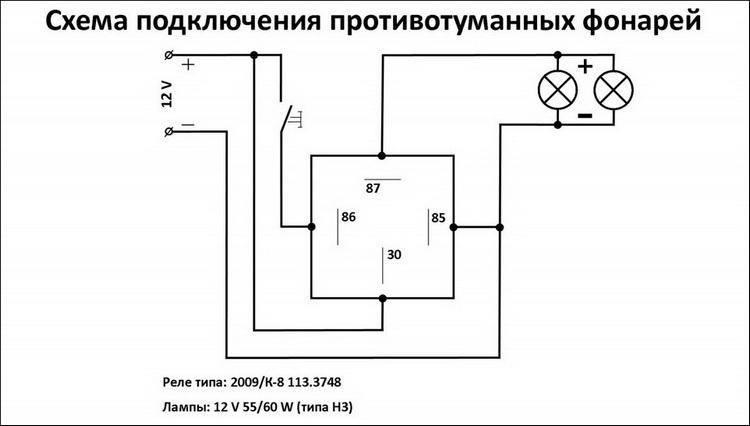

Электрическая схема подключения фар
Протекание электрического тока по проводнику возможно лишь в том случае, когда тем или иным образом замкнута электрическая цепь. То есть, в случае «штатного» расходования электроэнергии цепь: клемма АКБ «плюс» – потребитель – клемма «минус» должна не иметь разрывов. Конечно, это максимально упрощенная схема цепи. В автомобиле большинство потребителей подключается по более сложной схеме, в связи с чем неподготовленному человеку трудно разобраться в ней. Для того, чтобы не вести поиск неисправности вслепую, возьмём для наглядности схему, представленную на рисунке выше. Как видите, лампы и клемма 85 реле имеют общий «минус» – на авто он соединён зачастую с кузовом – «массой». Положительный же провод «разрывается» выключателем. При замыкании контактов выключателя ток проходит через катушку реле, подключенную к контактам 86 и 85. Катушка, благодаря электромагнитному полю, замыкает контакты 87 и 30 и ток проходит через лампы.

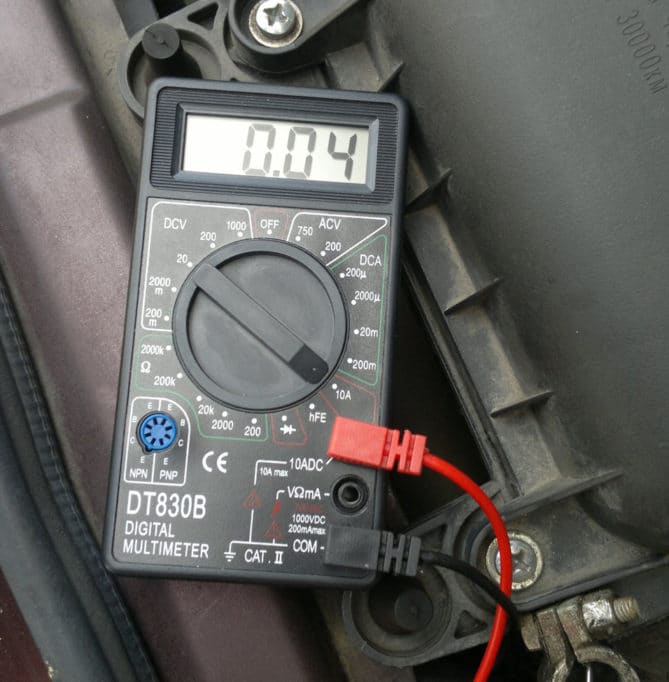

Перед проверкой утечки тока мультиметр ставят в режим амперметра
Практически все электроприборы автомобиля работают по схожей схеме – только, как правило, их цепи размыкаются ещё одним выключателем – замком зажигания, а в положительный провод «врезается» плавкий предохранитель. Реле и предохранители для удобства объединены в монтажный блок (или даже два). Всё это говорится здесь для того, чтобы вы не растерялись при виде массы жгутов проводки и для того, чтобы, мысленно разделив множество объединённых цепей на небольшие схемы, вели поиск места утечки тока целенаправленно, ничего не пропуская. Естественно, что некоторые приборы объединены в общие сети, но, тем, не менее несложно представить их множество как один потребитель – но несколько «расширенный» в пространстве. Причинами же утечки тока в автомобиле могут стать нежелательные «подключения» различных цепей либо друг к другу, либо к «массе» автомобиля из-за повреждённой изоляции проводов или из-за грязи, образующей «мостики» для тока.
Статья в тему: Tемпература двигателя не поднимается до рабочей
Поиск и устранение утечки
Найти утечку тока в бортовой автомобильной сети — приоритетная задача, иначе аккумулятор будет стабильно терять ёмкость. Тем более, это может быть связано с возникающим коротким замыканием. Нередко причина кроется в самостоятельно установленных приборах, поэтому начать проверку лучше именно с них.
Например, электрики могут размещать провода поблизости от горячего двигателя, что приводит к оплавлению изоляции. Замыкание происходит и в тех случаях, когда проводку помещают вблизи металлических частей, что вызывает усиленное истирание. Даже не имея мультиметра для диагностики, можно увидеть невооружённым глазом оплавленную или испорченную коррозией проводку.
После осмотра проводов можно приступать к тестированию утечки тока с помощью мультиметра. Придётся воспользоваться следующей последовательностью действий:
- сначала отбрасывается отрицательная клемма с аккумуляторной батареи;
- на её место подсоединяется мультиметр;
- для размыкания цепи выдёргиваются предохранители;
- в случае появления скачков электроэнергии нужно вычислить, по причине какого прибора это происходит.
Даже если участок с неисправностью найден, это может не говорить о наличии короткого замыкания на нём. Устанавливая режим замера сопротивления, участок прозванивается мультиметром. Бывают ситуации, когда утечка находится в пределах нормы, однако уже за ночь АКБ разряжается. А это уже происходит потому, что батарея не успевает нормально зарядиться. Например, в течение дня были преимущественно короткие поездки с простаиванием в пробках и на светофорах.
Итак, участок с утечкой тока определён, теперь требуется убрать неисправность. Перед тем как лезть в электрическую цепь, нужно отбросить обе клеммы с аккумулятора. Места соединений проводки очищаем от скопившейся грязи при помощи ветоши, затем протираем спиртом. Если изоляционный слой пришел в негодность, необходимо изолировать провода, чтобы не допустить перегрева и замыкания.
Отдельного внимания заслуживают ситуации, когда внутрь приборов попадает влага. Необходимо вскрывать модуль и высушить их изнутри. После этого нужно обеспечить качественную герметичность. Если прибор неисправен, его следует попросту заменить. После проведения работ по поиску и устранению утечки желательно провести повторные замеры.
Дополнительная проверка
Может возникнуть ситуация, когда вы проверили ток утечки с извлечением предохранителей, но источник проблемы установить не удалось. Тогда нужно провести проверку мест, которые не защищены предохранителями. Это, к примеру, стартер и генератор. Ведь часто причиной разряда АКБ является некорректная работа генератора, который её просто не заряжает. О норме заряда аккумулятора автомобиля вы можете прочитать в статье по указанной ссылке.
Как проверить работоспособность генератора?
- выключаем зажигание, вынимаем ключ из замка, гасим все потребители тока в авто;
- подключаем щупы мультиметра к АКБ (чёрный к минусу, красный к плюсу);
- переводим мультиметр в режим измерения напряжения;
- включаем и измеряем напряжение (на полностью заряженной батарее значение равно 12,6─12,9 вольт);
- затем заводим двигатель, включаем ближний свет фар, печку, обогрев заднего стекла;
- снова измеряем напряжение на АКБ (в идеале напряжение должно быть 12,8─13,4 вольт. Максимальное значение 14,3 вольт).
Если напряжение на аккумуляторе при заведённом двигателе в указанном диапазоне, значит, генератор в исправном состоянии и будет заряжать батарею. Если напряжение значительно меньше, то проблемой севшего аккумулятора может быть генератор, который его просто не заряжает. Это может быть изношенность щёток или неисправность диодного моста. В этом случае уже нужно решать вопрос с заменой или ремонтом генератора.
На видео показана проверка работы генератора автомобиля
Пошаговая инструкция по проверке и измерению тока утечки
Итак, попробуем измерить ток утечки на своём автомобиле. Для этого нам понадобится мультиметр (тестер), способный измерять постоянные токи до 2–3 А. Вполне подойдёт самая распространённая и недорогая китайская модель стоимостью 300 рублей.
Измерять, естественно, будем при выключенном зажигании, ключ из замка вынут. Снимаем один из наконечников с клеммы на аккумуляторе. В интернете идёт нескончаемый бой диванных специалистов: одни утверждают, что необходимо снимать наконечник исключительно с отрицательной клеммы, другие — только с положительной. Иначе «Всё пропало, шеф, клиент уезжает, гипс снимают». На самом деле любой, кто хоть немного знаком с электротехникой, скажет, что нет абсолютно никакой разницы. С какой клеммы удобнее сдернуть наконечник, с той и сдёргиваем.
Устанавливаем мультиметр в режим измерения постоянного тока на максимальный предел. В нашем случае (фото выше) это 10 А, но всё зависит от типа прибора. Главное, чтобы он не был ниже 1–2 А. В противном случае велика вероятность повреждения мультиметра. Подключаем один щуп измерительного прибора к клемме аккумулятора, другой — к снятому наконечнику.
В момент подключения ток увеличивается — бортовой компьютер инициализируется, подключает то или иное оборудование. Через 10–20 секунд всё встанет на свои места, машина «заснёт» и можно определить ток утечки по показанию амперметра.
Ток покоя слишком велик? Попробуем отыскать проблему. Открываем щиток предохранителей. Не отключая амперметра, по одному выдёргиваем предохранители и контролируем изменение тока. Линия потери тока найдена? Сначала на аварийной линии проверяем концевики и патроны ламп.
Дальше смотрим на нештатное оборудование. Оно может быть подключено как угодно, вплоть до напрямую. Отключаем физически все левые навигаторы, регистраторы, плееры, питатели внешних гаджетов. Если ток утечки всё равно слишком большой, то стоит взяться за проводку.
Допустимые нормы
Утечку мы замерили, но какой ток утечки в автомобиле можно считать нормальным? Ведь, как мы выяснили, он всё равно присутствует. Энергию круглосуточно потребляет множество узлов современного автомобиля. Каким он должен быть? В зависимости от марки и модификации автомобиля допустимый ток утечки может сильно колебаться, но он не дожжен превышать 80 мА. Если ток, каким бы он ни был, не превышает эту величину, то можно с уверенностью сказать, что ток утечки нормальный, автомобиль исправен.
Причины и последствия
Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

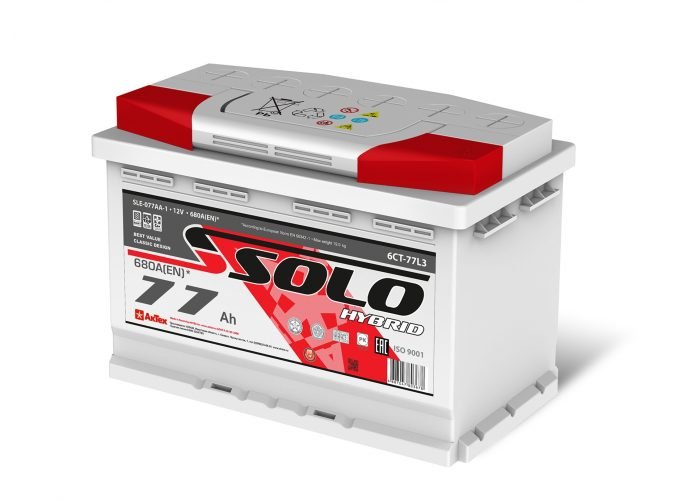

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора
Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов. В ходе использования ресурс батареи и её эффективная ёмкость уменьшаются, поэтому стартеру может не хватать пускового тока уже при разряде АКБ наполовину (в холодное время до 75 %). С такой утечкой можно считать, что через сутки завести авто с ключа станет практически невозможно.
Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов. Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!
Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут. Старые батареи могут вскипеть или взорваться при постоянной повышенной нагрузке. Хуже того – всё это может произойти совершенно случайно в любое время, например, ночью на парковке.

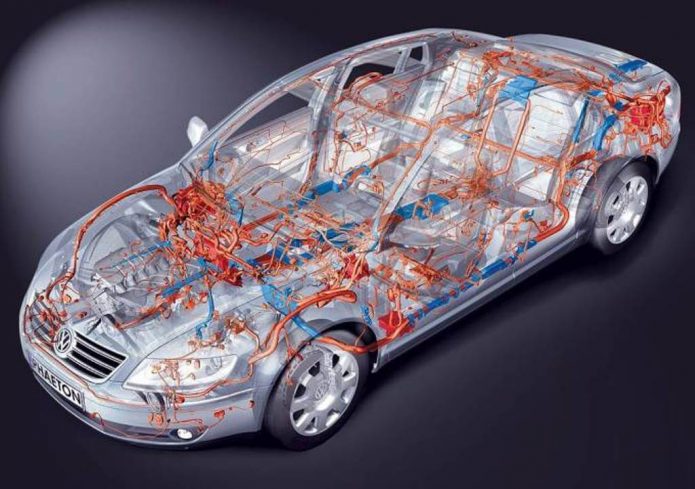

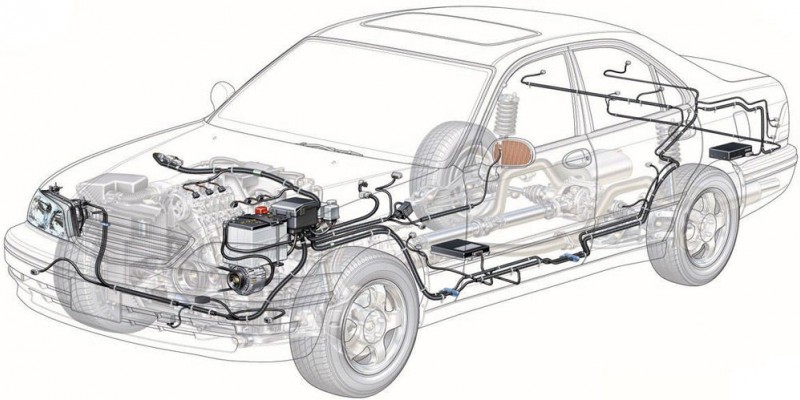

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой
После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено. Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.
Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:
- Диоды в выпрямителе генератора (20-45 мА);
- Магнитола (до 5 мА);
- Сигнализация (10-50 мА);
- Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).
В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:
- Нештатная магнитола;
- Дополнительные усилители и активные сабвуферы;
- Противоугонка или вторая сигнализация;
- Видеорегистратор или радар-детектор;
- GPS-навигатор;
- Любое оборудование с питанием через USB, подключенное к прикуривателю.
Почему садится аккумулятор — основные причины утечки
Основной причиной повышенного разряда аккумуляторной батареи (АКБ) является неисправность электрооборудования. Причём неисправность может быть и неявной. Стартер с разбитыми подшипниками может крутить, но потреблять повышенный ток. Сильно разряженный аккумулятор просто не успевает пополнить энергию во время поездки, и после нескольких пусков батарея оказывается полностью разряженной.
Неисправная охранная система или музыкальный центр могут отлично справляться со своими обязанностями, но потреблять в несколько раз больше энергии, чем, как говорится, положено по штату. Особенно неприятна такая неисправность именно в системе охраны, работающей на стоянке длительное время.
Ну и самой серьёзной проблемой будет утечка тока. Если она относительно небольшая, скажем, пол-ампера, то во время поездки будет компенсироваться генератором. Но при выключенном зажигании проблема проявит себя по-настоящему — утром на стоянке запустить двигатель может не получиться.
Что вызывает утечку тока? Причин не очень много. К примеру, неудачная конструкция автомобиля. На некоторых старых моделях ВАЗ, в частности в ВАЗ 2110, ток утечки изначально велик. Недаром владельцы этого автомобиля на длительной стоянке скидывают наконечник с клеммы АКБ или устанавливают размыкатель массы и пользуются им.
Далее, износ электропроводки и оборудования. Если машина старенькая, то электрооборудование вроде работает, но даже в отключённом состоянии потребляет энергию. Колодки забиваются пылью, провода трескаются и промасливаются, изоляция перетирается.
Вызвать чрезмерную утечку может и нештатное оборудование, если оно установлено неспециалистом и непродуманно. К примеру, навигатор может продолжать вычислять своё место расположения, держа связь со спутниками даже при выключенном зажигании. Музыкальные центры, регистраторы и прочее подобное сервисное оборудование тоже могут работать некорректно, продолжая потребление энергии даже при выключенном зажигании и при отсутствии хозяина.
Возможные последствия
Одним из самых распространенных и неопасных последствий утечки тока в автомобиле является разряд аккумуляторной батареи во время стоянки.
Его нетрудно рассчитать. При величине 0,5 ампера за 10 часов стоянки утечка «съест» 5 ампер-часов заряда аккумуляторной батареи, за 100 часов – 50 ампер-часов. Таким образом, за 4 суток стоянки утечка «скушает» весь заряд аккумулятора.
Поэтому, оставляя автомобиль на длительную стоянку, можно приблизительно рассчитать, на сколько хватит заряда АКБ, измерив ток утечки автомобиля. Чем меньше будет его значение, тем дольше будет хранить заряд аккумулятор. Поэтому многие автолюбители для уверенности снимают клемму АКБ на время стоянки.
Более серьезным последствием может быть выход из строя отдельных блоков. При токе 0,5 Ампер мощность рассеивания будет 0,5 х 12 = 6 Ватт. Если она рассеивается на каком-нибудь одном элементе, например транзисторе или микросхеме блока управления, он будет нагреваться и со временем выйдет из строя.
Самым серьезным последствием является возгорание электропроводки. Например, при токе утечки по какому-либо проводнику 1 Ампер, на нем рассеивается мощность 12 Ватт.
Сама по себе такая мощность не вызовет воспламенение, но изоляция проводника начнет плавиться, что может привести к замыканию электропроводки, в процессы вступят экстремальные токи, которые вызовут воспламенение. Поэтому нередки случаи самовозгорания автомобиля во время стоянки.
Самые распространенные причины
Оборудование автомобиля, которое запитывается от шины 30, и может служить источником утечки тока:
1. Автомагнитола
Наиболее вероятная причина. На большинство автомагнитол для поддержания энергозависимой памяти (хранения индивидуальных настроек, отсчета времени) подается питание по шине 30. Если магнитола неисправна, через нее может утекать ток. На исправной магнитоле также есть утечка тока, она обычно не превышает 10 миллиампер.
2. Автосигнализация
Охранное устройство автомобиля должно работать, когда все другие блоки отдыхают. Сигнализация также часто является причиной этого явления. Она и в нормальном состоянии может потреблять до 200 миллиампер тока, это тоже включается в утечку.
В хороших сигнализациях с обратной связью присутствует приемопередатчик, который может периодически связываться с брелоком, есть системы геопозиционирования, GSM и т.д. Сейчас производители автомобильных сигнализаций (например, PANDORA) своей целью ставят минимизацию тока потребления автосигнализаций в режиме охраны. Есть модели, где такой ток менее 20 миллиампер.
5. Генератор
На него всегда приходит напряжение с положительной клеммы АКБ. Если пробиты выпрямительные диоды в генераторе, он может разрядить аккумулятор за полчаса. Исправный генератор потребляет микроамперы.
7. Токи утечки, связанные с влажностью, загрязнением контактов
В реальных условиях эксплуатации автомобиля, особенно в холодное время года, на токоведущие проводники, контакты, разъемы попадает влага с различными примесями. Появляются токи электролиза.
О присутствии этого паразитного процесса свидетельствует зеленоватый и белый налет на контактах, проводах, клеммах, разъемах, словом там, куда добралась соль, кислота, щелочь и влага.
Электролиз не возможен без тока. Иногда токи утечки по этой причине достигают 0,5 Ампера (500 миллиампер) и более. Если электропроводка ухожена, обработана специальными составами, то утечка по этой причине обычно не превышает 5 миллиампер.
8. Ток саморазряда АКБ
В принципе, это тоже ток утечки. Многие замечали, что возле клеммы АКБ образуется налет. Это также электролиз. Он приводит к разряду аккумуляторной батареи. Есть еще и внутренний саморазряд, вызванный нарушением целостности пластин, качества электролита. Для пожилых аккумуляторов он может превышать токи утечки авто.
Диагностика и устранение причин утечки тока
Для того чтобы провести измерение утечки тока аккумулятора необходимо подготовить:
- Мультиметр.
- Ключ рожковый на 10.
- Перчатки.
Как проверить утечку тока на автомобиле мультиметром
Перед началом работ по измерению необходимо выключить зажигание, достать ключ из замка. Стекла в машине нужно открыть, двери закрыть. При измерении силы тока будет включаться и отключаться АКБ, поэтому центральный замок может сработать и открытые стекла послужат доступом в салон.
- Внимательно проверить, чтобы все потребители тока были отключены (лампочки под капотом, в бардачке, багажнике т. п.).
- Откройте капот и отключите минусовую клемму от АКБ.
- Мультиметр следует перевести в режим измерения тока, подключив его в разрыв между отрицательным выводом аккумулятора и минусовой клеммой.
- Включить прибор, снять результаты утечки тока.
Важно! Все описанные работы следует проводить при заглушенном двигателе
Устранение утечки тока
Вопрос, как найти утечку тока в автомобиле, понятен и доступен многим автовладельцам, но устранение утечки, как правило, доверяют только специалистам. Хотя, если знать некоторые особенности этого процесса причину утечки тока можно устранить самостоятельно.
Для начала следует осуществить поиск цепи, по которой вероятнее всего, происходит утечка тока. Для этого нужно из монтажного блока последовательно вынимать предохранители, наблюдая за показателями прибора. Если вы найдёте место утечки тока — показатель величины существенно снизится. В инструкции по обслуживанию вашего автомобиля указана электрическая схема, по которой нужно определить, какое именно оборудование подключено к данному предохранителю и проверить его. Если вдруг оборудование окажется неисправным, его нужно просто отнести в ремонт либо купить новое.
Монтажный блок
Если все предохранители проверены, но тестер всё также определяет утечку тока, причина находится в области, незащищённой предохранителями: генераторе, стартере либо системе зажигания. Для этого необходимо отключить провода от этих систем и провести тщательную проверку. Также не стоит забывать, что автомобиль может быть оснащен самостоятельно установленными устройствами, которые без использования предохранителей подключены к цепи замка зажигания.
Далее нужно проверить всю проводку: если обнаружится подозрительная ее часть, необходимо «прозванивать» провода на предмет целостности состояния и искать замыкание. Эти действия нужно выполнять с помощью того же мультиметра, только установленного в иной режим – омметра. Данный режим позволит наблюдать сопротивление провода.
Проверить генератор. Чтобы это сделать, необходимо мультиметр установить в режим вольтметра, подсоединив параллельно приборам. Производить замер напряжения следует только при работе двигателя, включённых габаритах и подфарниках. В норме показатель напряжение равен 13,5–14 В.
Проверка генератора
Еще одной из причин утечки тока может послужить сигнализация. Для ее диагностики рекомендуется установить режим охраны и произвести проверку примерно через пять минут. Этого времени вполне достаточно для того чтобы сигнализация перешла в режим ожидания, а утечка прекратилась. Если произойдёт именно так, значит, сигнализация исправна, если нет – причина в ее неисправности. В таком случае стоит обратиться к специалистам, самому разобраться в системе сигнализации будет очень сложно.
