Генератор ваз 2107: принцип работы и схема подключения

Диагностика узла

Проверка работоспособности генераторного узла производится с помощью тестера — мультиметра.

Как проверить агрегат своими руками:

1. Сначала тестер необходимо настроить в режим диагностики замера постоянного напряжения. После настройки нужно произвести проверку рабочих параметром аккумулятора авто. В соответствии с техническим регламентом, уровень напряжения на клеммах должен варьироваться в районе 11.9-12.6 вольт. Допускается незначительное отклонение от этих пределов в меньшую сторону, но только в таком случае, если в автомобиле используется более количество потребителей энергии.
2. Операцию по проверку нужно выполнять с помощником. Когда помощник заводит мотор, нужно также проверить напряжение. Если диагностика показывает снижение этого параметра, то это свидетельствует о том, что агрегат либо вышел из строя, либо функционирует некорректно. Это означает, что один из его компонентов подлежит замене.
3. В том случае, если значение напряжения превысило 14.5 вольт, при этом параметр не снижается, это может привести к выкипанию раствора электролита в аккумуляторе (видео обнародовано каналом Автоэлектрика ВЧ).

Устройство электрогенератора

Внутреннее строение автогенератора очень похоже на типичный электромотор, но с определенными отличиями. Причем отличия в детали присутствуют как внешние, так и внутренние. Так, в схеме автогенератора имеются такие элементы как:

• специальный регулятор напряжения;
• выпрямительная сборка (диодный мост).

В обычных электромоторах вышеуказанные элементы присутствуют редко, а их наличие зависит от отрасли и специфики применения электромоторов. А вот в автогенераторах наличие таковых электронных узлов просто необходимо, так как без них могут возникать скачки напряжения, а также превышение границ предельно допустимого напряжения. Сильно завышенное или заниженное напряжение в бортовой сети негативно сказывается на состоянии бортовой сети, вплоть до возгорания электроприборов в салоне (магнитолы, сабвуфера, сигнализации и т.п.).

В основе автогенератора лежит ротор, на котором расположена первичная обмотка с частями, образующими полюсы. При работе на обмотке возникает магнитное поле в результате подачи электрического напряжения от аккумулятора. Ротор устанавливается в корпус на специальные подшипники, также на роторе закрепляются: шкив для ремня и крыльчатка с лопастями для охлаждения.

Вторым основным элементом автогенератора является статор, он представляет собой круглую металлическую деталь (сердечник) со специальными пазами, через которые пропускается вторичная обмотка (медная нить). Также в конструкции присутствуют графитовые щетки, которые отвечают за передачу напряжения на обмотку.

Для регулировки и вывода полученного напряжения используется диодный мост (преобразует переменный ток в постоянный) и регулятор напряжения (не допускает повышенного или пониженного напряжения). Внешняя составляющая автогенератора представляет собой вентилируемый металлический корпус, усиленный ребрами жесткости и имеющий специальный крепеж для монтажа в подкапотное пространство.

Ремонт генератора

В этой инструкции  мы подробно рассмотрим для ваз 2107 — ремонт генератора.Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора.Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой  на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

• Убираем крышку, достаем дистанционную втулку;
• Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем  сам подшипник, (внутреннее кольцо шарикоподшипника).Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
• Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Выбиваем подшипник

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

Выбиваем ротор

• Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
• Если требуется замена, стаскиваем его с ротора, при помощи  съемника;

Съемник

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

• Вынимаем болты, и вытаскиваем статор из крышки;
• Проверяем целостность обмотки статора. Если обмотка  повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

• Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
• Теперь мы можем  снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео).
Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

• очищаем все детали от пыли, грязи
• продуваем воздухом с помощью компрессора.
• металлические части  рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с  диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно.
Треснувшие крышки непременно замените новыми. Сборку  выполняем в обратном порядке, который подсказывает вам наша инструкция.
На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

• Убираем крышку, достаем дистанционную втулку;
• Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
• Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

• Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
• Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

• Вынимаем болты, и вытаскиваем статор из крышки;
• Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

• Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
• Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

• очищаем все детали от пыли, грязи
• продуваем воздухом с помощью компрессора.
• металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Одна из причин, по которой отсутствует зарядка аккумулятора, является поломка генератора. Прежде чем самостоятельно осуществить ремонт генератора ВАЗ 2107, необходимо выяснить причины поломки и ознакомиться с технологией работ по его снятию, восстановлению и установке.

Отсутствие заряда или плохой заряд.

Если значение меньше минимально допустимого, то проверьте напряжение без нагрузки. Так же необходимо замерить напряжение между выводом 30 генератора и его корпусом. Если при проверке генератора ваз 2107 значение напряжения, при включении дальнего света фар, на клеммах аккумуляторной батареи ниже 13,5.В, а при выключенном свете напряжение медленно растёт до значения до 13 – 13,4В. Причину в этом случае надо искать в плохом контакте от вывода 30 генератора до аккумуляторной батареи, плохом контакте минусовой клеммы и корпуса двигателя.

Для проверки надёжности соединения в клемме 30 генератора необходимо замерить напряжение между клеммой и корпусом генератора. Если напряжение значительно выше значения на клеммах аккумуляторной батареи, то следует открутить гайку крепления провода и зачистить места соединения и протянуть гайку самого вывода находящуюся между проводом и генератором. Плохой контакт в этом месте будет так же сопровождаться сильным нагревом контактного болта. Если напряжение на выводе больше 13,5.В, то произведите замер между плюсовой клеммой генератора и корпусом генератора. При значении равном значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между минусовой клеммой генератора и корпусом двигателя. Если же значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора до аккумуляторной батареи. Если значение напряжения на клеммах аккумуляторной батареи и выводе 30 генератора одинаковые, то неисправен сам генератор. Самой распространённой неисправностью в этом случае служит пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ваз 2107 напряжение на клеммах аккумуляторной батареи при включенном и выключенном дальнем свете одинаково. При этом значение напряжения между клеммой

30 и корпусом генератора не отличается от значения напряжения на клеммах аккумулятора. Это возможно при неисправности регулятора напряжения генератора или отсутствии напряжения для первоначального возбуждения, неисправность самого генератора.

Для начала необходимо проверить наличие напряжения на возбуждение генератора. Это лучше сделать при помощи контрольной лампы, соединив один её конец с корпусом, а второй с проводом подходящим к щёткам генератора или выводу 61 генератора, если генератор имеет встроенный регулятор напряжения. Если питание на проводе отсутствует, то необходимо проверить целостность проводов, предохранителя и исправность регулятора напряжения на автомобилях с выносным регулятором.

Встроенные регуляторы напряжения необходимо проверить при наличии питания, на проводе, подключённом к ним или клемме 61 генератора. Как это сделать описано в статье «Проверка регулятора напряжения» и останавливаться на этом вопросе тут не имеет смысла. Если питание на возбуждение подходит и регулятор, и щёточный узел исправны, то неисправность надо искать в генераторе.

Пробуксовка приводного ремня.

Рассмотрим ещё один вариант событий выявленных при проверке генератора ваз 2107. После пуска двигателя, без включения нагрузки значение напряжения меньше нормы, но через некоторое время нормализуется. При включении нагрузки резко падает. Так же падение может быть в результате резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это свидетельствует о проскальзывании приводного ремня генератора, которое может быть вызвано его ослаблением или износом, как самого ремня, так и шкивов. Износ в этом случае легко определить по наличию блеска дна шкива. Ремень в этом случае необходимо обязательно заменить, натягивать в этом случае бесполезно. Причём излишне натянутый ремень может быть причиной разрушения подшипников генератора

При установке нового ремня необходимо обратить внимание на величину его погружения в ручей шкива. Если ремень провалился полностью, то шкив необходимо так же заменить

Ну, наконец, и последнее когда напряжение на клеммах аккумуляторной батареи при проверке генератора ваз 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте в минусовом выводе его с корпусом генератора при встроенном расположении регулятора или кузовом автомобиля при выносном расположении.

admin 10/09/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Методы диагностики

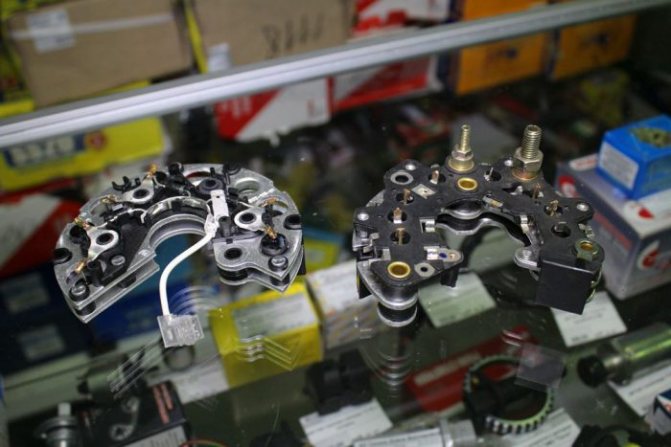

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

• попадание пыли;
• негативное воздействие грязи;
• контакт диодов с маслом;
• накапливание влаги в генераторе;
• ошибка полярности при прикуривании;
• неправильное подключение АКБ;
• перегрузка в электросети;
• ошибки в монтаже электрооборудования;
• заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

• мост демонтируется с генератора (иначе никак);
• каждый из диодов потребуется проверить отдельно;
• на измерительном устройстве выбирается режим пищалки;
• такая настройка позволит при замыкании щупа услышать сигнал;
• при отсутствии этого режима выбирайте положение 1кОм;
• щупы подводятся к краям диода;
• делается измерение;
• щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

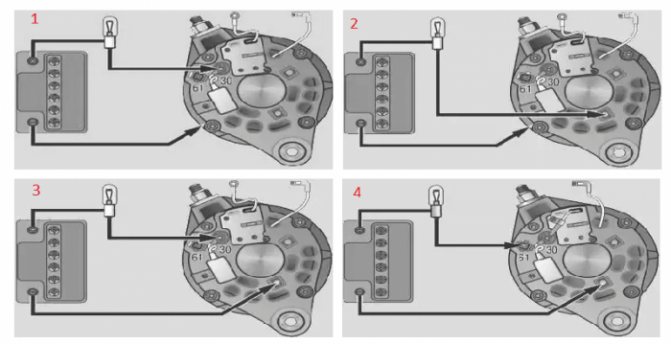

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

• Корпус ДМ подключается к минусу вашей АКБ;
• пластина обязана плотно прилегать к автомобильному генератору;
• один конец лампы подключается к минусу генератора;
• второй на плюсовую клемму 30 через АКБ;
• если лампа горит, то один или сразу несколько диодов вышли из строя;
• проверьте отрицательные диоды;
• минус лампы идет на корпус автогенератора;
• плюс к болту крепления моста;
• если лампа горит или начинает мигать, проблема с отрицательными диодами;
• далее проводится проверка положительных диодов;
• плюс идет на клемму 30, а минус также на крепежный болт;
• когда лампа горит, делаем вывод, что проблема с этой группой диодов;
• также требуется протестировать дополнительные мостовые диоды;
• минус остается на своем месте, а плюс переходит на клемму 61;
• если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

Ремонт генератора

В этой инструкции мы подробно рассмотрим для ваз 2107 — ремонт генератора. Для ремонта вам потребуется съемник для подшипника, оправки для запрессовки и выбивания подшипников в крышке генератора. Итак, приступаем:

Откручиваем с помощью торцевого ключа гайку, крепящую шкив и крыльчатку, отверткой придерживаем ротор от проворачивания;

Отворачиваем гайку крепления крыльчатки

Стаскиваем шкив с вала, затем крыльчатку вентилятора, вынимаем шпонку, вытаскиваем дистанционные шайбы;

Убираем шкив, крыльчатку и дистанционные шайбы

Отцепляем реле регулятора напряжения, откручиваем предварительно винты крепления, отсоединяем колодку провода;

Откручиваем винты крепления реле

Вытаскиваем регулятор напряжения вместе с узлом щеток из корпуса;

Вытаскиваем регулятор и щетки

Откручиваем головкой на 10 с трещоткой гайки крепящие крышку генератора, вынимаем болты;

Откручиваем гайки крепящие крышку

Упираем крышку о брусок из дерева, помогая ударами по валу резиновым молотком, сбиваем переднюю крышку;

Снимаем переднюю крышку

• Убираем крышку, достаем дистанционную втулку;
• Проверяем состояние переднего шарикоподшипника. Для этого крепко держим крышку, пальцами поворачиваем и покачиваем сам подшипник, (внутреннее кольцо шарикоподшипника). Если обнаруживается избыточный люфт или подшипник разбит, то его следует заменить новым;
• Чтобы заменить неисправный шарикоподшипник — ключом на 8 откручиваем гайки его крепления;

Отворачиваем гайки, чтоб вытащить шарикоподшипник

Внимание: Если гайки не откручиваются, то необходимо спилить расклепанные концы болтов. При сборке устанавливаем новые болты, затягиваем их концы, затем керном расклепываем

Вынимаем крепежные болты и шайбы, крепящие подшипник;

Вынимаем болты, шайбы

Выбираем подходящую оправку (выколотку) и выколачиваем подшипник;

Берем два деревянных брусочка, упираем края задней крышки в них, с помощью выколотки, изготовленной из мягкого металла, выбиваем ротор. Если вдруг повредили поверхности крышек — обработайте их с помощью абразивного круга;

• Проверяем исправность заднего шарикоподшипника, способом, описанным в пункте 8;
• Если требуется замена, стаскиваем его с ротора, при помощи съемника;

Используя головку на 8 с удлинителем и трещоткой, откручиваем гайки крепления блока диодов (диодного моста) и выводов с обмотки статора;

Откручиваем диодный мост

• Вынимаем болты, и вытаскиваем статор из крышки;
• Проверяем целостность обмотки статора. Если обмотка повреждена механическим воздействием (потертости разрывы проводов), или от перегрева(почерневшая, обгорелая), то заменяем статорную обмотку или перематываем ее, если позволяет время и цена вопроса;

Вытаскиваем обмотку статора

• Снимаем головкой с трещоткой гайку вывода генератора вместе с шайбой, сделанной из изоляционного вещества;
• Теперь мы можем снять сам диодный мост;

Вынимаем диодный мост

С помощью крестовой отвертки, откручиваем винт, крепящий конденсатор, снимаем конденсатор. Извлекаем третий болт из крышки, которым крепится выпрямительный блок.

Извлекаем третий болт

После полной разборки генератора, проверяем статор с ротором при помощи контрольной лампы (смотрите видео). Ваз 2107 генератор (ремонт и замена) самостоятельно, не такое уж трудное дело, услуги автоэлектриков вам больше не нужны. Это сэкономит вам немалые деньги.

Приступаем к сборке генератора ваз 2107

Прежде чем приступить к сборке:

• очищаем все детали от пыли, грязи
• продуваем воздухом с помощью компрессора.
• металлические части рекомендуется промыть бензином.

Напрессовываем на ротор новый подшипник, используя оправку (или головку) диаметром, совпадающим с диаметром внутреннего кольца подшипника.

Напрессовываем новый подшипник на ротор

Взяв в руки обе крышки генератора, осмотрите внимательно посадочные места подшипников. Повреждений быть не должно. Треснувшие крышки непременно замените новыми. Сборку выполняем в обратном порядке, который подсказывает вам наша инструкция. На этом ремонт считаем завершенным. По-моему здесь все понятно без видео! Если не понятно ищите видео по ключевым словам: ваз, ремонт, 2107, генератор.

Работа по cнятию генератора ВАЗ 2107 проходит в несколько этапов:

Чем реже осуществляется смена генератора, тем выше вероятность того, что гайки, болты и прочие крепления прикорели «намертво». А это значит, что в первую очередь следует обзавестись хорошим запасом WD-40. И прежде, чем приступать к каждому последующему шагу, пользоваться этой, поистине волшебной, жидкостью.Что касается места проведения работ, то, в виду необходимости осуществления доступа к генератору через арку правого колеса, удобнее всего проводить работы либо на яме, либо с помощью подъёмника.
Для проведения работ по снятию генератора потребуется стандартный набор ключей.

В первую очередь обеспечиваем безопасность проведения работ, а именно – обесточиваем поле деятельности. Достаточно снять клемму «минус» с аккумулятора вашего ВАЗ. Поскольку доступ мы осуществляем с правой стороны, то придётся также снять справа защиту двигателя и брызговик. Кроме того, для облегчения доступа, руль необходимо провернуть до упора.
Совет: для тех, кто снимает генератор впервые (да и не только впервые) – прежде, чем отсоединить провода от генератора, пометьте их, чтобы впоследствии иметь возможность подключить их аналогичным образом. Для этого можно воспользоваться, например, цветным скотчем, изолентой или краской – и, например, сфотографировать конструкцию.

Следующий шаг – снятие гайки с болта, удерживающего генератор на корпусе двигателя. Почти наверняка здесь понадобится WD-40, причём, возможно, открутить удастся далеко не с первого раза. Чтобы вынуть болт, по нему нужно будет несильно постучать с обратной стороны.Даже если гайку не удалось провернуть, это не слишком большая беда – придётся снимать генератор вместе с кронштейном, который его удерживает

Для снятия кронштейна нужно открутить два или три болта (всё зависит от того, какое крепление использовано в вашем автомобиле
В редких случаях приходится снимать даже радиатор, однако чаще достаточно чуть подвинуть его в сторону, чтобы обеспечить доступ к кронштейну.
После снятия генератора, убираем ремень и полностью извлекаем генератор.
При установке генератора обратно важно обратить внимание на натяжение ремня. Сила натяжения должна быть такая, чтобы допустить поворот ремня на 90 градусов вдоль продольной оси
И, конечно, важно внимательно подключить все провода к генератору именно в том порядке, в котором они были сняты.

С этой статьей так же читают:

Воздух в системе охлаждения ваз: причины и пути решения

Меняем заднее крыло ВАЗ 2107

Как заменить шаровые опоры ВАЗ 2107 самостоятельно

Установка противотуманных фар (ПТФ) на ВАЗ 2107

Принцип работы агрегата и контрольной лампы заряда

Принцип работы генератора 37.3701 и Г222 идентичны. Генераторное устройство преобразовывает механическую энергию, которая появляется при вращении коленвала в электрическую. Полученная электроэнергия необходима для питания бортовой сети и подзарядки АКБ. Переменный ток преобразовывается в постоянный ток силой 80 Ампер благодаря выпрямительному блоку, состоящему из 6 диодов.

Трехуровневый регулятор поддерживает напряжение на необходимом уровне. После включения зажигания, напряжение проходит через лампу контроля, достигает трехуровневого регулятора, а далее попадает на обмотку возбуждения.

Данный процесс можно наглядно представить в виде схемы:

Схема электросоединений генератора

На схеме основные детали бортовой сети помечены следующими цифрами:

1. Аккумулятор.
2. Генераторная установка.
3. Монтажный блок.
4. Замок зажигания.
5. Вольтметр для измерения напряжения.
6. Лампа, контролирующая зарядку батареи аккумулятора.

Питание идет от трех диодов, которые расположены в выпрямительном блоке. Если после включения зажигания, контрольная лампочка не гаснет, то это значит, что аккумулятор недостаточно заряжен. В этом случае необходимо проверить, какое напряжение в бортовой сети. Технические характеристики генератора: при напряжении 13 В максимальный ток составляет 55/80 Ампер (автор видео — Владимир Загривый).

Если напряжение не соответствует норме, то причиной может быть:

• короткое замыкание, возникшее в сети;
• неисправность АКБ;
• поломки в трехуровневом регуляторе напряжения;
• неисправности генераторной установки ВАЗ 2107 с инжектором.

В этом случае нужно проверить степень натяжения ремня привода, состояние подшипников, исправность трехуровневого регулятора. Кроме того, стоит проверить зарядку аккумулятора и срок его годности. Так как генераторы 37.3701 и Г222, установленные на ВАЗ 2107 с инжектором и карбюратором не имеют больших отличий, уход за ними одинаков для обеих моделей. Достаточно следить, чтобы на них не попадала влага и грязь.

Генератор ВАЗ-2107: снятие, установка и ремонт

Чтобы АКБ заряжалась во время работы двигателя, в конструкции автомобилей предусмотрен генератор. Автолюбители часто встречаются с тем, что данный механизм не обеспечивает должного заряда аккумулятора во время движения. Если оставить всё, как есть, то батарея может сесть, и придётся вызывать эвакуатор и ехать на СТО. Но этого можно избежать, если вовремя выполнить проверку и при необходимости замену элементов данного устройства.

Снятие ремня генератора и проверка натяжения

Иногда причиной слабого заряда во время езды может стать недостаточное натяжение ремня генератора. К счастью, данная проблема легко решается. Для этого необходимо всего лишь подтянуть ремень или при наличии видимых дефектов (трещины, износ поверхности) попросту поменять его на новый. Чтобы установить новый, нужно ослабить гайку крепления генератора и попытаться подвинуть его монтировкой или чем-то еще ближе к двигателю.

Если мы имеем дело с карбюраторным двигателем, то на этом манипуляции наши окончены — и можно снимать ремень. Если же речь идёт о том, как поменять генератор ВАЗ-2107 (инжектор), то нужно еще снять датчик положения коленвала.

После этого устанавливаем заранее подготовленный ремень. Одевается он без натяжения. А после того как ремень сел на все шкивы, производят его натяжение. Для этого необходимо ослабить гайку к монтажной планке и монтировкой двигать генератор, регулируя этим самым степень натяжения. По окончании работ затягиваем гайку и выполняем проверку.

Генератор ВАЗ-2107: ремонт

Прежде чем ремонтировать это устройство, следует разобраться, в чем же все-таки причина неисправности. Но сразу хотелось бы отметить, что мало кто знает, сколько стоит генератор на ВАЗ-2107, а его стоимость составляет ни много ни мало 2200-2500 рублей. Поэтому если он вышел из строя, не нужно сразу бежать в магазин и покупать новый, ведь в большинстве случаев старое устройство можно отремонтировать. Проще обратиться к специалистам, однако и своими руками сделать это вполне посильная задача.

Чтобы снять устройство, необходимо поставить авто на яму, снять защитный щиток двигателя, а дальше открутить гайки, кронштейны, снять ремень и сам генератор. Для проверки нам потребуется омметр. Плюс омметра подсоединяем к выводу «30» генератора, а минус — непосредственно к корпусу генератора. Если на дисплее значение «0», то из строя вышли диоды или замкнула обмотка.

Чтобы выяснить, какой именно диод вышел из строя, проверяем омметром сначала положительные, затем отрицательные. После этого можно выполнить их замену. При отсутствии неисправностей сопротивление должно быть в диапазоне 4,3-4,8 Ом. Зачастую всему виной щёткодержатель, щётки которого в нейтральном положении не выступают на 5 мм.

Несколько советов автомобилистам

Если во время езды генератор ВАЗ-2107 как бы свистит, то натяжение ремня ниже положенного. Это чревато его проскальзыванием и недостаточным зарядом. Но чрезмерный натяг может стать причиной обрыва ремня, что тоже не есть хорошо.

Если во время проверки устройства вы обнаружили неисправность одного из диодов, то в этом случае необходимо выполнить замену выпрямительного блока. Неисправный статор или ротор также подлежит немедленной замене.

В случае если как положительные, так и отрицательные диоды исправны, но генератор не работает, рекомендуется выполнить проверку на замыкание обмотки. Для этого следует соединить омметр с корпусом и кольцом ротора. Если на циферблате прибора значение, близкое к нулю, то произошло замыкание.

Также во время выполнения работ желательно почистить генератор ВАЗ-2107 от пыли и грязи. Сделать это можно сжатым воздухом. Металлические детали необходимо периодически смазывать, можно керосином. Подшипники желательно не смазывать.
