Панель приборов на автомобиле лада калина: как снимаем?

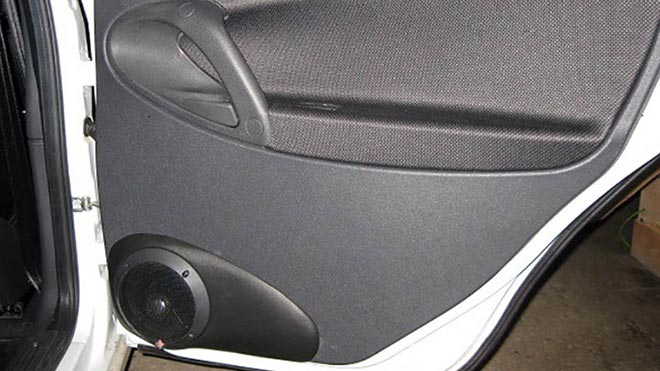

Снятие обшивки с задних дверей

Задние дверные конструкции закреплены 10 пластиковыми держателями и 2 винтами. Первые крепления удерживают панель дверцы, а вторые – ручки. Техника разборки:

Проводится съем рукояти механического стеклоподъёмника

Важно учесть, что этот элемент удерживает пластиковое полукольцо. Его аккуратно поддевают шилом.
Извлекаются заглушки на дверной ручке, потом выкручиваются крепежи.
Оттягивается нижний дальний угол панели, а затем вынимается первый пистон.
Придерживая дверную карту рукой, вынимаются оставшиеся клипсы.
Обшивка меняется.

Есть отличия между Калиной 1 и 2 поколения. В первом случае рычажок рукоятки открывания откручивается, а во втором варианте этого делать не требуется, так как он прикручен напрямую к дверке.

Об основных приборах панели

Предлагаем вам описание значков панели.

1. Возглавляет «список» тахометр. Это важнейший прибор, который содержит в себе приборная панель, особенно в спортивных авто. На его шкале отображается количество оборотов мотора Лада Калина в конкретную единицу времени (в минуту).
2. Теперь о спидометре. Этот компонент позволяет владельцу контролировать скорость движения. Традиционно для отечественных автомобилей шкала проградуирована в километрах в час.
3. Датчик топлива. Данный анализатор показывает уровень горючего в баке. Когда стрелка прибора заходит в красную зону, то это свидетельствует о минимальном уровне. С таким запасом топлива категорически не рекомендовано передвигаться, поскольку воздушные пробки в магистрали при попадании в насос выведут его из строя. Если приборная панель сигнализирует оранжевой лампочкой, то это свидетельствует о том, что в расход «включился» аварийный запас топлива в количестве 5 литров, после сгорания которого, мотор постигнет естественный останов.
4. Температурный датчик хладагента в охлаждающем контуре мотора. За показанием стрелки данного прибора требуется следить непрерывно. Если в системе происходят нарушения, то стрелка «бодро ползет» в красную зону, наводя на владельца ужас из-за риска перегрева мотора. При таком развитии ситуации температура антифриза достигает 115 градусов (по Цельсию). Движение продолжать нельзя.
5. Сигнальное устройство уровня топлива. Этот компонент вырабатывает звуковой сигнал, свидетельствуя о необходимости пополнить запасы топливного бака.
6. Указатели поворотов. Индикаторы в виде стрелок направлены в правую и левую стороны. Символы мигают зеленым оттенком, сопровождаясь щелканьями реле.
7. Сброс суточного пробега. За его активацию отвечает кнопка, присутствующая рядом с одометром.
8. Аварийный сигнал. В активном режиме кнопка с присутствующим на ней символом бодро мигает, распространяя вокруг себя красное свечение. С ней в ансамбле мигают наружные габаритные фонари. Этот режим следует включать в аварийных случаях или иных ситуациях, ставящих водителя в «тупик» (заблудился, позвонил разъяренный шеф и пр.).
9. Индикатор электрического усилителя. Этот оранжевый символ гаснет тем медленнее, чем сильнее вывернуты колеса в момент пуска двигателя.
10. Символ дальнего света. Лампа «наливается» ярко-синим цветом, когда соответствующий световой режим активирован водителем.
11. Стояночный тормоз Лада Калина. Если взвести «ручник», то данная лампа загорится красным светом.
12. Давление масла. Данный символ загорается красным с включением зажигания и гаснет спустя 3-4 секунды после пуска мотора. Если он продолжает светиться, то двигатель нуждается в диагностировании (сначала масляная система, а затем все остальные компоненты).
13. Габариты. Зеленого оттенка индикатор засвечивается с включением наружной габаритной светотехники.
14. Символ подушки безопасности. Оранжевая лампа подсвечивается при включении зажигания и сразу гаснет с пуском мотора.
15. Иммобилайзер. Это также оранжевый индикатор, показывающий состояние данного узла в режиме постановки на охрану.
16. Монитор бортового контролера на жидких кристаллах. Верхнюю строчку занимает индикация суточного пробега. В самом низу экрана высвечивается показание наружной температуры, таймер и показания среднего значения топливного потребления автомобилем Лада Калина.
17. Символ ремней комплекса безопасности. Не пристегнутые ремни сразу «будут пойманы» красным индикатором, который «предательски» засветится с началом движения. Вдобавок уши водителя будут «повержены» прерывистым звуковым сигналом.
18. Индикатор АКБ. Подсвечивается во время активации зажигания и тухнет с пуском мотора. Цвет сигнальной лампы – красный.
19. Символ минимума жидкости в системе тормозов. Алгоритм его сигнализации аналогичен только что обозначенному действию (для АКБ).
20. Распределитель тормозного усилия. Индикатор также загорается в момент включения системы зажигания и деактивируется при запуске силовой установки.
21. Износ колодок тормозных узлов. «Поприветствует» водителя при достижении накладками минимальной толщины.
22. Символ АБС. Светится во время поломки компонентов системы препятствия блокировке тормозов. Аналогично предыдущим символам активируется и гаснет. Его цвет также оранжевый.
23. Индикатор мотора. Включение зажигания LADA Kalina заставляет эту сигнальную лампу «вспыхнуть» оранжевым цветом, а пуск мотора переводит ее в неактивное состояние.

Пожалуй, это и есть полное описание значков.

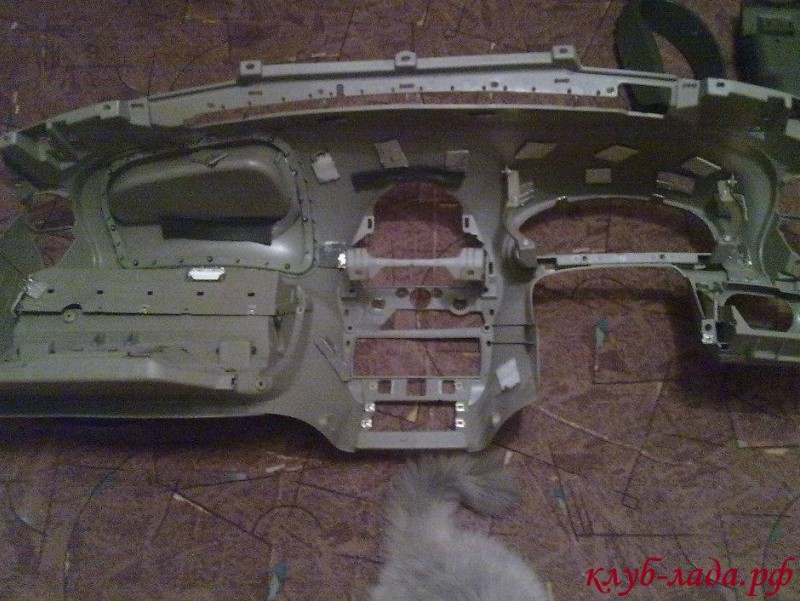

Разбираем панель на Калине

Как разобрать панель приборов правильно? Демонтажная процедура на машине Лада Калина требует привлечения нехитрого набора инструментов.

Рассмотрим его подробней:

• отвертки с крестовым наконечником и плоским профилем;
• головка размерностью на «10»;
• маркер, позволяющий наметить отсоединенные разъемы подводящих проводов, что предотвратит путаницу при сборке.

Алгоритм действий предусматривает начало выполнения манипуляций по бокам панели.

Итак, стартуем.

1. Отсоединяем резиновый уплотняющий компонент, мешающий в данный момент полноценному съему конструкции. Это выполняем посредством отгибающих действий и с помощью плоской отвертки.
2. Снимаем пластмассовый кожух, который зафиксирован тремя клипсами. Он располагается на передней стойке. Здесь также на помощь спешит плоская отвертка, ведь только ей под силу отжать панельку.
3. Демонтируем накладки, располагающиеся непосредственно перед стеклом. Осуществляем это путем выкручивания крепежа, причем с двух сторон.
4. Теперь открывается доступ к съему черной накладки (также под стеклом). Она фиксируется не только железными клипсами, но и винтами. После освобождения от всех крепежных компонентов тянем накладку на себя и радуемся ее медленному сходу с посадочного места.
5. Переходим к демонтажу накладок с боковых дефлекторов. Производим это также выкручиванием крепежа.
6. Далее концентрируемся на центральном секторе панели Лада Калина.

Как снять торпедо и комбинацию приборов на автомобиле ВАЗ 1117-1119 «Калина»

ВАЗ 1117 «Калина» один из самых популярных автомобилей от отечественного производителя – компании АвтоВаз. В принципе, ничего удивительного в популярности «Калины» нет, ведь именно эта модель стала неким символом нового вектора развития российского автопрома.

Но сегодня мы оставим в стороне производственные направления АвтоВаза и популярность Лада Калина. Поговорим о процессе снятия с этого автомобиля комбинации приборов, а также приборной панели (торпедо). Что касается необходимости выполнения таких мероприятий, то здесь все просто: во-первых, демонтаж может понадобиться для проведения ремонта тех или иных неисправностей, а во-вторых – для модернизации штатных деталей, то есть для тюнинга. К слову, по поводу тюнинга приборной панели ВАЗ2117 можно почитать здесь.

Снятие комбинации приборов Лада Калина

Работа по снятию щитка приборов производится в следующей последовательности:

1. В подкапотном пространстве автомобиля отключаем минусовую клемму от аккумуляторной батареи.

2. Устанавливаем автомобиль на стояночный тормоз. Рулевую колонку переводим в крайнее нижнее положение.

3. Тонкой отверткой с крестообразным жалом откручиваем саморезы крепления декоративной накладки щитка приборов. Снимаем декоративную накладку.

4. Откручиваем винты крепления комбинации приборов. Немного сдвигаем блок приборов на себя.

6. Аккуратно тонкой отверткой с плоским жалом проворачиваем фиксатор разъемной колодки. Отключаем колодку с жгутом проводов от комбинации приборов и снимаем ее с автомобиля.

Установку щитка приборов выполняем в последовательности обратной снятию.

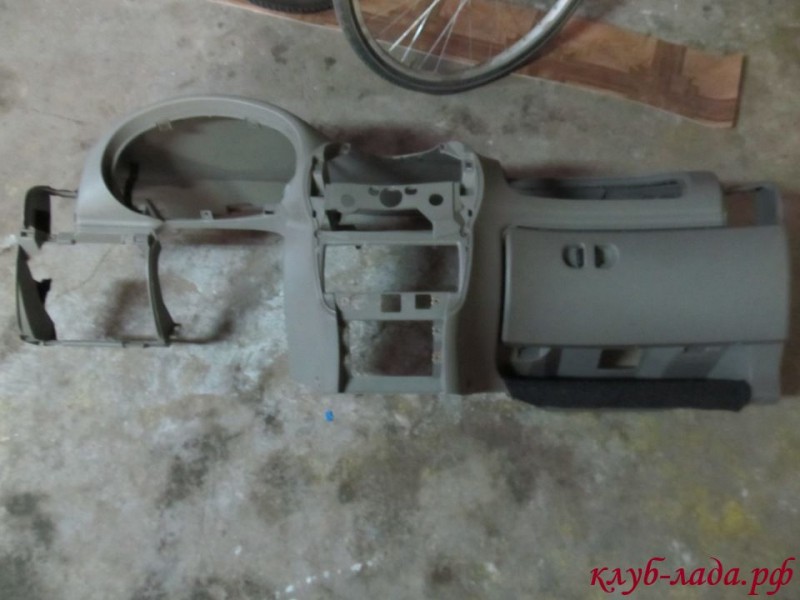

Снятие торпедо с ВАЗ 1117

Демонтаж панели приборов с Лады Калины осуществляется следующим образом:

1. С обратной стороны рулевого колеса пальцами отжимаем накладку кнопки звукового сигнала. Отводим накладку в сторону, отключаем от нее провода и полностью снимаем.

2. При помощи маркера отмечаем текущее положение рулевого колеса по отношению к валу рулевой колонки.

3. Торцевым ключом на «24» или воротком с головкой аналогичного размера откручиваем гайку крепления руля. Важный момент: гайку откручиваем не полностью, а таким образом, чтобы она находилась на 2-3 витках резьбы вала.

4. Покачиваем руль, тянем его на себя и снимаем с шлицов вала рулевой колонки.

5. Полностью откручиваем гайку крепления рулевого колеса и снимаем его.

Снятие с пассажирской двери

После того, как музыкальная система снята, можно приступать к основной части ремонта. Снимать обшивку двери на Калине на пассажирском месте нужно в определенной последовательности:

1. Снимается декоративная панель. Для этого откручиваются 8 клипс и 2 винта. Внутренняя рукоятка держится на двух саморезах.
2. Шилом поддевается край заглушки для извлечения. Их две, поэтому снять нужно обе.
3. Оттягивается открывающий механизм, чтобы снять крепёжный винт. После этого выкручиваются два винта с внутренней части рукоятки. Они находятся напротив полости пластикового кармана.
4. Поддевается один край панели, для этого можно воспользоваться отверткой. Когда появится возможность ухватиться за край, останется потянуть элемент на себя.
5. Отключаются провода от электрического стеклоподъёмника, колодка извлекается блока.

Избавляемся от всех дребезгов Калины, снимаем панель

Чтобы не упустить ни одного сверчка без снятия панели Калина не обойтись.  В дополнение к тому о чем говорилось выше добавляем шумоизоляцию панели Калины: 1) Утяжеляем торпедо. Чтобы пластик не дребезжал его утяжеляют. Для этого подойдет виброматериал. Обклеиваем тыльную сторону панели виброй.2) Оклейка панели спеном или битопластом. Что в комплексе не только избавит от скрипов, но и уменьшит уровень шума мотора.

Шумоизоляция воздуховодов Калины. Последний элемент, который находится под панелью. Обклеиваем их битопластом, а края моделином. Результат такой комплексной шумоизоляции панели должен превзойти все Ваши ожидания.  Кстати, если Вы решили снять торпедо, тогда сразу обработайте и моторный щит.

Источник фото:

• Бортовой журнал jeka-racing
• Бортовой журнал himiks

Алгоритм проведения операции

Начали: Уплотнитель передней двери надо будет отогнуть и потянуть на себя очень аккуратно; С передней стойки крыши надо демонтировать декорированный пластмассовый кожух. Сделать это легко – достаточно вынуть 3 клипсы, фиксирующие накладку; Теперь надо будет найти два винта, крепящие решетки воздухоотводов, а также накладку перед стеклом. Саморезы стоят по обе стороны, и для их выворачивания потребуется фигурная отвертка (желательно с короткой ручкой); Перед стеклом видим также пластиковую накладку (она черного цвета). Ее снимаем, аккуратно потягивая на себя

Отметим, что накладка крепится с помощью железных кнопок;

При демонтаже, если действовать неосторожно, клипсы могут попасть под панель. Ничего страшного, их можно заменить на новые; Демонтируем боковые насадки на воздухоотводы, путем откручивания саморезов; Вытаскиваем «бороду»; Пришла пора открыть пепельницу, за которой размещены 4 винта; Выворачиваем их и вынимаем пепельницу; После этого, подсовывая руку из под пепельницы, поддеваем отверткой две боковые заглушки. Находятся они по обе стороны от клавиши аварийной системы;

Находятся они по обе стороны от клавиши аварийной системы;

Делается это из-за того что под заглушками сидят два винта, отвечающие за фиксацию «бороды» снизу. Тянем нижнюю часть ее на себя, но очень аккуратно. Также надо будет отключить все фишки, не забывая о том, где они стояли; Кожух на руле и приборной панели тоже снимаем. Последнюю держат 2 черных самореза; Панель откручиваем также и сверху, используя уже головку на 10. Здесь же крепят панель винты в количестве 7 или 9 штук, в зависимости от определенной машины; У лобового стекла воздуховод отопителя сидит на стопорных шайбах. Лучше их не снимать, так как пластмассовые стержни просто оторвутся. По этой причине рвем их сами, а вместо них ставим при сборке саморезы; Вот руль можно вообще не снимать, хотя панель и выходит с натугом. Но ради сокращения времени на такую авантюру пойти можно; Пришла пора полностью снимать торпеду, но пока не спешим

Тщательно проверяем все участки, где могли бы остаться саморезы, держащие панель, и выкручиваем их Особое внимание обращаем на боковые части и ниши; Аккуратно вытаскиваем торпеду. Снимется она легко, если ее ничего не держит

Отметим сразу, что вытащить панель легче через пассажирскую дверь. Что касается метода со сливом ОЖ и снятием печки, то все проводится практически также, разве что с некоторыми нюансами.После проведенной шумоизоляции, устанавливаем панель на место. Не забываем предварительно пропустить колодку с проводами для выключателя. Плафон освещения бардачка тоже вдеваем заранее, используя соответствующие отверстия.Таким образом, операцию можно считать законченной. Узнав, как снять торпеду на Калине, можно без опаски браться за эту работу, даже без помощи ассистента. С другой стороны, лишняя пара рук, конечно же, не помешает.

Подготовка к замене ламп

Замена лампочек в приборной панели Лады Калина несложный процесс, поэтому справиться с таким мероприятием сможет даже водитель без опыта. Сложнее всего в этой работе добраться до осветительных приборов, проводится данное мероприятие не только для замены вышедших из строя лампочек, но и в том случае, если владелец авто пожелает заменить обычную лампу на светодиодные.

Рекомендуем: Как проверить компрессию в двигателе автомобиля своими руками?

В первую очередь следует пройти подготовительный процесс, суть которого заключается в снятии автомобильной панели. После того как торпеда будет снята, потребуется подготовить следующие инструменты:

• прибор под названием «тестер»;
• несколько отверток;
• новые светодиодные или обычные лампы.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
11. После этого ее можно отсоединить.

Поэтапная замена осветительных приборов

Чтобы замена лампочек на щитке приборов Лады Калина была сделано правильно, специалисты рекомендуют выполнять ее в такой последовательности:

1. После снятия торпеды приборной панели при помощи крестообразной отвертки нужно отвинтить два крепежа, которые фиксируют спидометр.
2. Далее отсоединяется от панели колодка контактов, при отсоединении следует учитывать их цвет, чтобы при сборке ничего не перепутать.
3. После отсоединения проводки задействуется тестер, с помощью которого каждая лампочка проверяется на работоспособность. Если прибор покажет, что элемент вышел из строя, его следует заменить, вынув цоколь.
4. Удобнее всего откручивать цоколь при помощи обычных плоскогубцев, прокручивая им цоколь против хода часовой стрелки.
5. На место пришедшей в непригодность лампочки устанавливается новая такого же размера.
6. Все детали, которые снимались, устанавливаются на прежние места в обратной последовательности.

Рекомендуем: Как заменить торпеду на ВАЗ 2107 своими руками?

Далее остается только проверить итог выполненной работы, повернув для этого ключ зажигания. Если на щитке будут загораться лампочки, значит, работа выполнена правильно и автовладелец, даже без опыта, сможет гордиться своим успехом.

На этом процесс замены обычных ламп можно будет считать оконченным, а займет такое мероприятие не больше 2-х часов, учитывая подготовительный процесс и подбор нужных инструментов. Трудно не согласиться, что заменить на щитке приборов лампочки довольно легко без помощи профессионалов, но если в ходе работы возникнут затруднения, можно в любое время посмотреть на интернет-ресурсе обучающее видео.

Снятие панели приборов

1. При помощи регулятора руля его надо опустить в крайнее нижнее положение. Находится сам рычаг под рулевой колонкой.
2. Открутить два болта и снять декоративный кожух.

Два самореза декоративного кожуха

На картинке обозначены два болта крепления панели приборов

Видны фишки проводов к панели приборов

На этом работу по снятию щитка приборов можно считать завершенной.

Замена лампочек на панели Лада Калина

Стандартная лампа панели приборов

1. После полного снятия щитка приборов с панели, можно приступать к замене лампочек. Располагаются они сзади щитка. Вынимать их можно руками, без использования специальных инструментов. Также можно использовать и пассатижи, если возникнут трудности.
2. Новые лампочки устанавливаются в обратном порядке снятию.

На фото видны все 5 ламп панели приборов, снимаются они против часовой стрелки

Наиболее распространенные причины демонтажа

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

1. Неисправность стрелочных указателей.
2. Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
3. Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
4. Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Рекомендуем: Замена задних тормозов на дисковые Ваз 2107

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

1. Крестовую и шлицевую отвертку.
2. Изолента для обозначения фишек, отсоединяемых от приборки.
3. Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

1. Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
2. Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
3. Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
4. Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
5. Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
6. Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
7. Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
8. Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
9. Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
10. После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

Возможные неисправности

У приборной панели возможны следующие неисправности:

1. Не работают указатели уровня топлива или температуры. Причина может быть в неисправности датчиков или повреждении проводки.
2. При полном баке стрелка уровня топлива падает в нулевое положение.
3. Стрелка на указателе уровня топлива движется скачкообразно и часто опускается в нулевое положение.
4. Индикатор резерва топлива не тухнет.
5. Если не горят какие-либо индикаторы на приборке, причина может быть в сгоревших лампочках, недостаточном контакте патрона лампочки и печатной платы, окислении контактов, обрыве проводов, неисправности датчика индикатора.
6. При неработающем спидометре причина может быть в гибком вале привода прибора: плохо затянуты гайки, обрыв, механическое повреждение и т.д. (автор видео — RasH19).

Как снять центральную консоль в люксовой комплектации

Допустим, было решено демонтировать щитки, расположенные на центральной консоли. Можно заметить, что их там – два. Один является лицевой панелью климатической установки, второй защищает магнитолу и содержит в своей конструкции решётки воздуховодов. Две указанные детали между собой не соединяются. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу.

Центральная консоль Калины-2, комплектация Люкс

Спрашивается, а зачем вообще мы рассказываем о том, как демонтировать центральную консоль, ведь с гарантии автомобиль после этого могут снять? Обычно щиток удаляют, чтобы установить дополнительное оборудование (например, камеру заднего вида). Но подключение любого оборудования, использование которого не было оговорено с дилером, ведёт к потере гарантии на автомобиль. Если ещё не передумали, продолжайте читать дальше.

Щиток «климатики» удерживают 4 клипсы, которые расположены на нижней и на верхней стороне детали ближе к углам. Отсоединив даже две клипсы (1, 2 или 3, 4), можно попробовать потянуть панель на себя, чтобы демонтировать её. Но если нет опыта работы с подобным креплением, лучше не пытаться – можете оцарапать внешнюю поверхность щитка. На самом деле, достаточно использовать плоскую отвёртку (некоторые применяют нож с тонким лезвием и отвёртку).

Чтобы выполнить демонтаж панели «климатики», не нужно предварительно снимать ручки регуляторов, расположенные на ней, если речь идёт о комплектации «Люкс». То же относится к комплектации «Норма с климат-контролем». Во всех других вариантах исполнения используется блок управления печкой, конструкция которого не позволяет снять щиток без предварительного демонтажа ручек. Будьте внимательны.

Если щиток климат-контроля демонтирован, остаётся выкрутить два болтика и так же осторожно снять щиток медиацентра. Дополнительно эта деталь крепится девятью клипсами:

• По две клипсы расположены на уровне границы решётки воздуховода;
• Три клипсы с каждого бокового борта расположены на равном расстоянии;
• Ещё три клипсы можно обнаружить на верхнем бортике (окна, в которые они входят, на фото обведены).

Руководствуясь перечисленными сведениями, можно попытаться выполнить демонтаж самостоятельно, но лучше, всё же, доверить эту работу специалисту. Желательно при выполнении любых действий не использовать молоток, зубило, болгарку, как показано на этом видео. Впрочем, здесь идёт речь о комплектации «Норма», о которой мы рассказываем дальше.

Снятие торпедо Калина 2

Потребуется: Отсоединить минусовую клемму от аккумулятора. У автомобилей Калина 2 с кондиционером выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование. Приготовить головку «на 8», «на 10», «на 13», «на 21», крестовую и плоскую отвертку.

Отвернуть два болта (№2) крепления терморегулирующего вентиля (№1) кондиционера, используя головку «на 10». Слить охлаждающую жидкость (см. замена ОЖ Калины).

Отвернуть гайку (№7) крепления отопителя, используя гаечный ключ «на 10». Ослабить хомуты (№4 и №6) с помощью головки «на 8». Отсоединить отводящий (№3) и подводящий (№5) шланги от радиатора отопителя. Снять салонный фильтр. Отвернуть четыре винта (№1) крепления воздухозаборника системы отопления и кондиционирования воздуха, используя крестовую отвертку.Снять бороду Калина 2. Отвернуть болт (№1) крепления рычага стояночного тормоза, снять кронштейн (№2) концевого выключателя ручника, используя головку «на 13».

Отвернуть с правой и левой стороны два болта (№2) крепления стойки (№1) поперечины панели приборов к туннелю пола, используя головку «на 13». Отвернуть гайку (№3) провода «массы» жгута панели приборов с помощью головки «на 10». Под передними сиденьями отвернуть гайку крепления воздухопровода (№4) обогрева салона, используя головку «на 10». Снять воздуховод. Снять рулевую колонку

Снять корректор фар из панели приборов, предварительно демонтируя ручку управления и отвернув гайку (№1) с помощью головки «на 21». Отвернуть гайку 1, рисунок 14-11, крепления к кузову провода «массы» жгута проводов панели приборов (головка сменная 10, вороток). Отвернуть два болта (№1), крепления поперечины панели приборов к кронштейну блока педалей, используя головку «НА 13». С правой и левой стороны снять заглушки (№1), отвернуть четыре болта (№2) крепления поперечины панели приборов к кузову, используя плоскую отвертку и головку «на 13». Отсоединить колодки с проводами от панели приборов и снять торпедо в сборе (операцию выполнять с помощником).
