Регулировка зажигания ваз 2106: как выставить зажигание

Важные характеристики трамблера

Каждый отдельный двигатель имеет свои особенности работы, в связи с чем трамблер нужно подстраивать под эти особенности. Вот два параметра, которые влияют на стабильность работы ДВС:

• Угол замкнутого состояния контактов. Этот параметр влияет на скорость замыкания электроцепи трамблера. Он влияет на то, насколько сильно зарядится обмотка катушки после разряда. От силы тока зависит качество самой искры;
• Угол опережения зажигания. Свеча в цилиндре должна сработать не в тот момент, когда поршень сожмет ВТС и займет мертвую верхнюю точку, а немного ранее, чтобы, когда он полностью поднимется, процесс сгорания топлива уже инициировался, и не происходила задержка. В противном случае может теряться КПД мотора, например, при смене стиля езды. Когда водитель резко переходит на спортивную езду, зажигание должно срабатывать немного ранее, чтобы из-за инерции коленчатого вала процесс воспламенения не опаздывал. Как только автомобилист переходит на размеренный стиль, УОЗ изменяется.

Оба параметра регулируются в трамблере. В первом случае это делается вручную. Во втором случае распределитель-прерыватель самостоятельно подстраивается под режим работы мотора. Для этого в устройстве имеется специальный центробежный регулятор, который изменяет время подачи искры так, чтобы она зажигала смесь в момент, пока поршень только доходит до ВМТ.

Неисправности трамблера

Так как трамблер состоит из множества мелких деталей, на которые оказывается сильная электрическая нагрузка, в нем могут возникать разные неисправности. Чаще всего встречаются следующие:

• Когда двигатель глохнет не в силу выключения зажигания, а из-за неблагоприятных факторов (сильный туман, во время которого может наблюдаться пробой ВВ проводов), крышка трамблера может повредиться. Нередки случаи, когда в ней образуются трещины, но чаще обгорают или окисляются контакты. Подобное повреждение может быть связано с нестабильной работой мотора;
• Предохранитель бегунка перегорел. В этом случае требуется его замена, так как импульс не будет поступать на КЗ;
• Пробило конденсатор. Эта проблема часто сопровождается повышением напряжения тока, поступающего на свечи;
• Деформация вала или образование повреждения корпуса устройства. В этом случае тоже нужно сломанную деталь заменить;
• Поломка вакуума. Основная неисправность – износ диафрагмы или она загрязнилась.

Помимо перечисленных, в трамблере могут произойти нештатные поломки. Если возникли какие-либо сбои в подаче искры, машину нужно показать специалисту.

Как проверить исправность?

Чтобы убедиться, что нестабильная работа мотора действительно связана с поломкой в трамблере, нужно сделать несколько шагов:

• Снимаем крышку, и осматриваем ее на  предмет образования окисления, нагара или механических повреждений. Лучше это сделать на хорошем свету. С внутренней стороны не должно быть влаги и графитовой пыли. На кнопке бегунка не должно быть никаких повреждений, а контакты – чистыми;
• Вакуум проверяется его разбором. Диафрагма осматривается на предмет разрывов, а также эластичности или загрязнений. Эластичность элемента также проверяется через шланг устройства. Для этого автовладелец немного втягивает воздух из шлангочки и закрывает отверстие языком. Если вакуум не исчезает, значит, диафрагма работает исправно;
• Проверка неполадки конденсатора выявляется при помощи мультиметра (настройка не более 20 мкФ). На экране прибора не должно быть отклонений;
• Если ротор пробивает, то эту неисправность можно выявить, сняв крышку и соединив контакт центрального провода с бегунком. При исправном роторе не должна появиться искра.

Это самые простые диагностические процедуры, которые может самостоятельно выполнить автовладелец. Для более точной и глубокой диагностики следует отвезти машину автослесарю, занимающемуся системами зажигания.

В заключение – видео часть о проверке поломок распределителя-прерывателя СЗ:

Проверка и регулировка трамблера классики от Светлова

Watch this video on YouTube

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.

В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов)
Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.

Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление.  Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Как выбрать бесконтактное зажигание на ВАЗ 2106?

В результате того, что автомобили ВАЗ 2106 комплектовались различными двигателями, систему БСЗ надо устанавливать с учетом конструкции распределителя. Для силовых агрегатов объемами 1,3 и 1,5-1,6 л покупаются разные трамблеры. В 1,3-литровых ДВС установлен узел с укороченным валом, а в остальных моторах шкив имеет одинаковую длину.

Комплектация системы БСЗ включает в себя:

1. Распределительный узел. Его номер по каталогу — 38.3706-01 для двигателя объемом 1,3 литра. Для силовых агрегатов, рассчитанных на 1,5 и 1,6 л — маркировка 38.37061.
2. Высоковольтную катушку. Ее номер по каталогу — 27.3705.
3. Управляющий модуль системой. Каталожный номер 36.3734 либо 3620.3734.
4. Комплект соединительных кабелей.

Распределительные устройства для моделей ВАЗ 2106 и Нива ВАЗ 2121 внешне похожи, но они разные и не являются взаимозаменяемыми. «Нивовские» механизмы обладают другими техническими параметрами и имеют не такую маркировку. Если говорить о производителях, то с положительной стороны зарекомендовали себя продукты от СОАТЭ.

Для правильной работы БСЗ потребуются новые свечи зажигания — А-17ДВР, в комплектацию она не входят и покупаются отдельно. Для более эффективного функционирования рекомендуется установить новые высоковольтные кабели, особенно если они давно не менялись.

Канал «Теория ДВС» подробно рассказал о работе БСЗ и особенностях выбора системы для классических моделей.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:

• Двигатель не заводится или работает с перебоями. Если бензин поступает в карбюратор, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
• Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в оптимальное время, поэтому КПД снижается.
• Увеличение расхода топлива. Это бывает при позднем зажигании, когда для получения прежней динамики приходится активнее нажимать на педаль газа. Часть бензина не успевает сгорать и вылетает в выхлопную трубу.
• Позднее зажигание является причиной хлопков в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
• Жёсткая работа двигателя возможно при раннем воспламенении бензина в цилиндрах. Взрыв в момент недохода поршня до ВМТ является причиной характерного тарахтящего звука и звона.

Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания – это самый простой способ улучшить работу мотора. Замена на бесконтактную систему даёт такие преимущества:

• Уверенный холодный пуск;
• Стабильная работа двигателя на любых оборотах;
• Высокая надёжность;
• Увеличивается срок службы свечей зажигания;
• Мощная искра;
• Не требуется регулировка зазора и центробежного регулятора.

В состав готового набора входит трамблёр с датчиком Холла, специальная катушка зажигания и коммутатор. Высоковольтные провода возможно оставить и старые.

Чтобы установить бесконтактное зажигание взамен старого нам потребуется ключ на «13» и на «10», два винта для крепления коммутатора и стробоскоп для настройки угла опережения.

Порядок выполняемых работ:

1. Подводим шкив коленвала к метке на крышке двигателя, поршень первого цилиндра должен находиться в ВМТ.
2. Отсоединить минусовую клемму аккумулятора.
3. Снимаем со старого трамблёра крышку и отмечаем положение бегунка относительно двигателя. Это поможет быстро установить и настроить новый трамблёр.
4. Отсоединяем провод, идущий с катушки зажигания, откручиваем фиксатор ключом на «13» и извлекаем трамблёр из блока двигателя.
5. Новый распределитель устанавливаем по сделанным отметкам, стараясь совместить метки на корпусе и положение бегунка. Крепление полностью не затягиваем.
6. Заменяем катушку зажигания на новую и устанавливаем коммутатор под капотом. Электронный блок размещаем в сухом месте, подальше от нагретых деталей. Например, на крыле или моторном щите.
7. Подключаем проводку по схеме в инструкции к БСЗ. Подсоединяем высоковольтные провода.
8. Закрываем трамблёр крышкой и затягиваем гайку крепления. Система установлена и готова к работе. Остаётся только отрегулировать угол опережения зажигания.

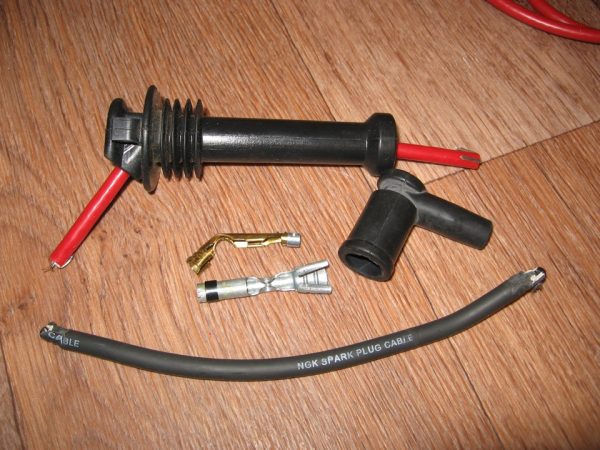

ВВ провода

Высоковольтные провода, или, как их ещё называют, свечные, отличаются от всех остальных, установленных в автомобиле. Назначение этих проводов — передавать и выдерживать проходящее по ним напряжение к свечам зажигания и защищать от электрического заряда другие элементы транспортного средства.

Свечные провода обеспечивают соединение катушки зажигания, трамблёра и свечей

Неисправности

Появление проблем с ВВ проводами сопровождается следующими характерными признаками:

• проблемный запуск мотора из-за недостаточного напряжения на свечах;
• выстрелы при пуске и вибрации во время дальнейшей работы мотора;
• нестабильная работа на холостых оборотах;
• периодическое троение двигателя;
• появление помех при работе магнитолы, которые меняются при изменении оборотов мотора;
• запах озона в подкапотном пространстве.

Основными причинами, которые приводят к появлению проблем с проводами, являются износ и старение изоляции. Расположение проводов вблизи двигателя приводит к температурным перепадам, особенно в зимнее время, в результате чего изоляция постепенно трескается, внутрь попадает влага, масло, пыль и пр. При достижении трещин токопроводящей жилы, ВВ провод может быть пробит на массу, а искра на свечу попросту не дойдёт. Кроме этого, провода часто выходят из строя в местах соединения центрального проводника и контактных разъёмов на свечах либо катушке зажигания. Чтобы избежать механических повреждений, провода должны быть правильно уложены и закреплены специальными хомутами.

Одной из неисправностей высоковольтных проводов является обрыв

Как проверить

Для начала следует визуально осмотреть кабели на предмет повреждений изоляционного слоя (трещины, сколы, оплавления)

Внимание следует также уделить контактным элементам: на них не должно быть следов окисления или нагара. Проверку центральной жилы ВВ проводов можно выполнить с помощью обычного цифрового мультиметра

При диагностике выявляют обрыв проводника и измеряют сопротивление. Процедура состоит из следующих действий:

1. Снимаем свечные провода.

2. Выставляем на мультиметре предел измерения сопротивлений 3–10 кОм и прозваниваем последовательно провода. При обрыве токоведущей жилы сопротивление будет отсутствовать. Исправный кабель должен показать около 5 кОм.

Я проверяю провода на повреждение и пробой искры следующим образом: в тёмное время суток завожу мотор и открываю капот. Если искра пробивает на массу, то это будет отчётливо видно, особенно во влажную погоду — будет проскакивать искра. После этого без труда определяется повреждённый провод. Кроме того, однажды я столкнулся с ситуацией, когда двигатель начал троить. Я начал проверку со свечей, поскольку провода были заменены недавно, но дальнейшая диагностика привела к неисправности именно в кабеле — на одном из них не было контакта с самой клеммой, соединяющей проводник со свечой. После восстановления контакта двигатель заработал ровно.

Видео: проверка ВВ проводов

Какие поставить

При выборе и покупке высоковольтных проводов следует обращать внимание на их маркировку. Производителей рассматриваемых элементов существует немало, но предпочтение лучше отдавать следующим:

• BERU;
• NGK;
• PARTS-MALL;
• AMD;
• Bremi;
• Tesla Technics.

Сегодня предлагается большой выбор свечных проводов, но предпочтение лучше отдавать известным производителям

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10, «2» — 5, «3» — 0

Метки имеют значение в 0, 50 и 10 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

   После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

5. Ослабляем крепление корпуса трамблёра, застёжки крышки должны располагаться параллельно двигателю;
6. Установка трамблёра после его снятия производится сразу же в этом положении — это упрощаёт дальнейшую настройку;
7. Провода от лампочки присоединяем к корпусу (минус) и низковольтному проводу внутри трамблёра (плюс);
8. Включаем в салоне зажигание (стартер не прокручиваем);
9. Если зажигание выставлено верно, то контакты будут разомкнуты, и лампочка не загорится;
10. Можно покрутить корпус трамблёра и добиться устойчивого положения, в котором лампочка потухнет;
11. Затягиваем крепление трамблёра, ставим крышку и выключаем зажигание. Регулировка окончена.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

• Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
• Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
• При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
• Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
• В таком положении фиксируем распределитель.

Статья в тему: Как почистить радиатор автомобиля – в чем залог здоровья мотора?

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Бесконтактное зажигание ВАЗ 2106

Некоторые владельцы ВАЗ 2106 заменяют контактную систему зажигания на бесконтактную. Для этого приходится менять на новые почти все элементы системы, но в результате зажигание получается более простым и надёжным.

В бесконтактной системе зажигания отсутствует прерыватель, а его функцию выполняют датчик Холла, встроенный в распределитель, и электронный коммутатор. Из-за отсутствия контактов здесь ничего не сбивается, и не пригорает, а ресурс датчика и коммутатора довольно большой. Они могут выйти из строя только вследствие скачков напряжения и механических повреждений. Кроме отсутствия прерывателя, бесконтактный трамблёр ничем не отличается от контактного. Установка зазоров на нем не проводится, а выставление момента зажигания ничем не отличается.

Комплект бесконтактного зажигания обойдётся примерно в 2500 рублей. В него входят:

• распределитель с датчиком Холла;
• катушка зажигания, конструкция которой отличается от конструкции катушки для контактного зажигания;

• электронный коммутатор.

Все эти детали можно приобрести по отдельности. Кроме этого, потребуются новые свечи (с зазором 0,7–0,8 мм), хотя можно адаптировать и старые. Замена всех элементов контактной системы займёт не более часа. При этом основной проблемой является поиск посадочного места для коммутатора. Новые катушка и трамблёр легко устанавливаются вместо старых.

Бесконтактное зажигание с микропроцессорным коммутатором

Владельцы ВАЗ 2106, обладающие познаниями в области электроники, иногда устанавливают на свои машины бесконтактное зажигание с микропроцессорным коммутатором. Главное отличие такой системы от контактной и простой бесконтактной заключается в том, что никаких регулировок здесь проводить не нужно. Коммутатор сам регулирует угол опережения, ссылаясь на датчик детонации. Комплект такого зажигания включает:

• микропроцессорный коммутатор;
• бесконтактный распределитель;
• катушку зажигания;
• датчик детонации;

• соединительные провода.

Установить и настроить такую систему довольно просто. Основной проблемой станет поиск оптимального места для монтажа датчика детонации. Согласно инструкции, идущей в комплекте с микропроцессорной системой, датчик необходимо устанавливать на одну из крайних шпилек крепления впускного коллектора, то есть на шпильку первого или четвёртого цилиндров. Выбор остаётся за автовладельцем. Предпочтительнее является шпилька первого цилиндра, так как до неё проще добраться. Для установки датчика не потребуется сверлить блок цилиндров. Нужно будет лишь выкрутить шпильку, заменить её болтом такого же диаметра и с такой же резьбой, насадить на него датчик и закрутить. Дальнейшая сборка производится согласно инструкции.

Стоимость комплекта микропроцессорного зажигания составляет порядка 3500 рублей.

Настроить, обслужить и отремонтировать систему зажигания ВАЗ 2106 довольно просто. Достаточно лишь знать особенности её устройства, обладать минимальным набором слесарных инструментов и тщательно выполнять рекомендации специалистов.

Контактный трамблёр

Стабильная работа двигателя невозможна без своевременного сгорания рабочей смеси. Одним из основных узлов в системе зажигания является трамблёр, или распределитель зажигания, на который возлагаются следующие функции:

• посредством разъединения контактов в устройстве задаётся начало искрообразования;
• распределяется сформированное в катушке зажигания высокое напряжение на нужную свечу;
• изменяется начало момента образования искры;
• обеспечивается накопление и разряд энергии в катушке.

Трамблёр ВАЗ 2101 состоит из следующих элементов: 1 — пружинный держатель крышки; 2 — вакуумный регулятор опережения зажигания; 3 — грузик; 4 — штуцер подвода разрежения; 5 — пружина; 6 — ротор (бегунок); 7 — крышка трамблёра; 8 — центральный электрод с клеммой для провода от катушки зажигания; 9 — боковой электрод с клеммой для провода к свече зажигания; 10 — центральный контакт ротора (бегунка); 11 — резистор; 12 — наружный контакт ротора; 13 — опорная пластина регулятора опережения зажигания; 14 — провод, соединяющий распределитель зажигания с выводом первичной обмотки катушки зажигания; 15 — контактная группа прерывателя; 16 — корпус трамблёра; 17 — конденсатор; 18 — валик трамблёра

Трамблёр называется контактным потому, что в таком устройстве цепь низкого напряжения, которое подаётся на катушку зажигания, разрывается посредством контактной группы. Вал распределителя приводится в движение от соответствующих механизмов мотора, в результате чего искра подаётся на нужную свечу в определённый момент времени.

Проверка

Чтобы работа силовой установки была стабильной, периодическая проверка трамблёра является необходимостью. Основными элементами узла, которые подлежат диагностике, являются крышка, бегунок и контакты. Определить состояние этих деталей можно при визуальном осмотре. На бегунке не должно быть следов подгорания, а резистор должен иметь сопротивление в пределах 4–6 кОм, что можно определить мультиметром.

Бегунок трамблёра не должен быть подгоревшим, а резистор должен иметь сопротивление 4–6 кОм

Крышка распределителя подлежит очистке и осмотру на предмет выявления трещин. Подгоревшие контакты крышки зачищают, а при обнаружении трещин деталь меняют на целую.

Крышка распределителя не должна иметь трещин и сильно подгоревших контактов

Контакты трамблёра также осматривают, зачищают мелкой наждачкой от подгорания и регулируют зазор. При сильном износе их также заменяют. В зависимости от сложившейся ситуации может потребоваться более детальная диагностика, в ходе которой могут быть выявлены иные неполадки.

При сильном износе контактов прерывателя их нужно заменить

Регулировка зазора контактов

Расстояние между контактами на стандартном трамблёре ВАЗ 2101 должно быть 0,35–0,45 мм. При отклонениях система зажигания начинает сбоить, что отражается на неправильной работе мотора:

• мощность не развивается;
• машина дёргается;
• потребление топлива увеличивается.

Неполадки с прерывателем происходят из-за того, что контакты работают постоянно. Поэтому регулировку приходится делать довольно часто, примерно раз в месяц. Процедура проводится плоской отвёрткой и ключом на 38 в следующем порядке:

1. На заглушённом моторе снимаем с трамблёра крышку.
2. Вращаем коленвал специальным ключом и устанавливаем кулачок прерывателя в положение, при котором контакты будут максимально разомкнуты.

3. Оцениваем зазор между контактами щупом. Если он не соответствует необходимому значению, то ослабляем соответствующие крепёжные винты.

4. Вставляем плоскую отвёртку в паз «б» и поворачиваем стойку прерывателя на нужную величину.

5. По окончании регулировки заворачиваем крепёжные и регулировочный винт.

Как можно самому установить зажигание на ВАЗ-2106

Ничего особо сложного здесь по большому счету нет – нужно только лишь желание и наличие определенного запаса времени. Приведем один из наиболее распространенных способов, с помощью которого можно самостоятельно устанавливать зажигание на «шестерке». Делается это либо по 1-му, либо по 4-му цилиндру.

На «шестерке» момент зажигания следует выставлять по меткам, имеющимся на крышке ремня ГРМ – их в общей сложности 3.

Теперь давайте рассмотрим саму процедуру выставления зажигания. Для начала следует выкрутить свечу 1-го цилиндра и закрываем отверстие. Сделать это можно резиновой пробкой или просто пальцем. Далее берем спецключ, и с его помощью проворачиваем коленчатый вал. Делать это нужно до тех пор, пока не начнется такт сжатия в 1-м цилиндре. Распознать данный момент очень просто. Поршень начнет двигаться вверх, при этом пробка, которой вы закрыли свечное отверстие, вылетит оттуда или же вы ощутите давление на пальце.

Проворачивать коленвал следует до совпадения меток на его шкиве и крышке ГРМ

Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваш автомобиль

Если вы заправляете «шестерку» 93-м или 95-м, совмещать нужно со средней меткой на крышке ГРМ. При использовании топлива с более низким октановым числом – с длинной.

После этого снимаем крышку распределителя зажигания. Предварительно здесь следует отстегнуть соответствующие защелки

Обратите внимание на очень важный момент. Ротор после проворачивания коленчатого вала должен оказаться в положении, когда его наружный контакт будет обращен в сторону 1-го цилиндра на крышке трамблера

Далее следует проделать следующие нехитрые манипуляции. При совмещенных метках проведите воображаемую линию через защелки крышки трамблера – она непременно должна проходить параллельно оси мотора.

Если нет, значит, нужно исправлять ситуацию. Для этого следует открутить гайку, с помощью которой крепится распределитель, и повернуть сам трамблер вверх. Далее вращаем ось ротора. Делать это нужно до тех пор, пока она не будет выставлена параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку при этом не нужно закручивать до конца.

Советы профессионалов

• По заверениям специалистов зажигание на автомобиле ВАЗ 2106 можно считать отрегулированном только в том случае, когда на скорости 60 км/ч раздается не более 2-х стуков пальцев;
• При отсутствии мультиметра или вольтметра регулировку зажигание можно произвести при помощи обычной 12 Вольтовой контрольки;
• Данный способ регулировки зажигания помимо ВАЗ 2106 подходит всей карбюраторной «классики».

Как мы видим регулировку зажигания на автомобиле ВАЗ 2106, вполне можно произвести самостоятельно, без какой либо помощи и обращений в автомастерскую. На этом наша статья подходит к концу.
