Радиатор алюминиевый как запаять: пошаговая инструкция и рекомендации

Ремонт и пайка алюминиевого радиатора сложной конфигурации

Когда надо решить, как заварить алюминиевый радиатор автомобиля, способы с использованием железно-канифольного флюса и самодельного плавня оказываются не эффективными. Тонкостенные трубки автомобильного радиатора сложно паять из-за особенностей конструкции изделия.

В такой ситуации можно прибегнуть к альтернативному способу с использованием припоя с низкой температурой плавления и специальной проклейкой.

Подготовительные этапы перед началом пайки:

• снимают оксидную плёнку с помощью наждака или специальной насадки на дрель или шуруповёрт;
• обезжиривают место дефекта растворителем;
• обжимают поврежденный участок трубки радиатора плоскогубцами для уменьшения отверстия.

Затем приступают к процессу пайки. Сначала прогревают нужный участок огнём газовой горелки. Затем в пламя вносят пруток припоя с низкой температурой плавления и проводят им несколько раз по повреждённому месту. С каждым разом частички припоя будут цепляться за края отверстия, попадать внутрь дыры. Дефект на трубке будет постепенно «затягиваться».

Последнее, что нужно сделать при таком способе: дополнительно герметизировать дефект с помощью высокотемпературного клея для алюминия. Он закроет мельчайшие микропоры, и ремонт окажется более качественным.

https://youtube.com/watch?v=MmsForPPAQg

Пайка: способ 2

Этот метод предусматривает использование оловянно-свинцово-висмутового припоя и самодельного флюса. Сделать последний нужно из:

• криолита (доля в растворе должна составлять 10%);
• сернокислого натрия (доля 4%);
• хлористого лития (доля 23%);
• хлористого калия (доля 56%);
• поваренной соли (доля 7%).

Оловянно-свинцово-висмутовый припой можно приобрести в магазинах (имеет вид прутка или проволоки) или сделать самостоятельно. Второй вариант реализуют путем добавления висмута к расплавленному оловянно-свинцовому припою. Масса висмута в массе готового раствора должна составлять 5%. Вычислить массу висмута можно, поделив массу исходного припоя на 95 и умножив полученную цифру на 5. Чтобы запаять достаточно большие по размеру дефекты алюминиевого радиатора, нужно:

1. Провести подготовку участка, на котором есть отверстие. Результатом подготовки должен быть чистый, сухой, нежирный алюминий.
2. Изготовить плавень. Эта процедура начинается с измельчения каждого компонента в ступке. Измельчают так, чтобы образовалась пудра. При этом каждый элемент доводят до состояния пудры отдельно. После все «ингредиенты» высыпают в стеклянную емкость и перемешивают до тех пор, пока не образуется однородная смесь. Желательно брать темную, герметически закрывающуюся стеклянную емкость. Это необходимо для защиты смеси от влаги и солнечных лучей, когда нужно делать некоторые паузы. Перед пайкой смесь высыпают в тигель и плавят над газовой плитой.
3. Расплавленный флюс выливают на алюминий, выполняют пайку. Особенности пайки ничем не отличаются от особенностей вышеописанного процесса.

Сварка, как метод ремонта радиатора

В домашних условиях применять сварку для ремонта радиаторов затруднительно. Для этого требуются особые навыки и специальное сварочное оборудование. В противном случае тонкий металл стенок будет прогорать, и вместо ремонта радиатор может полностью придти в негодность.

Холодная сварка

Под холодной сваркой понимают соединение материалов при помощи специального клея. Обычно это двухкомпонентный клей на основе мастик, эпоксидных составов, металлических порошков для укрепления структуры соединения, присадок.

Технологический процесс ремонта радиаторов практически для всех типов холодной сварки приблизительно одинаков. Предварительно место ремонта очищается при помощи растворителя и наждачной бумаги. Затем компоненты клея тщательно смешиваются (мастика разминается). После этого состав наносится на место ремонта, оставляется в теплое место.

Схватывание клея наступает через час, полное высыхание – от 3-х часов до суток (в соответствии с инструкцией).

Чтобы увеличить надежность холодной сварки обычно выполняют объемный ремонт. Для этого ограничивают вытекание клея из соседних зон и с обратной поверхности радиатора. Создается своеобразная «чаша», куда заливается клей. Это позволяет увеличить надежность соединения. При тепловом расширении блокируется утечка антифриза.

Особенностями эксплуатации автомобиля после выполнения холодной сварки является необходимость в течение месяца периодического контроля места ремонта. Радиатор в процессе эксплуатации подвергается большим механическим, термическим, химическим нагрузкам. Место склеивания может разрушиться, треснуть, там могут произойти нежелательные химические реакции.

Радиатор в первую очередь отвечает за охлаждение двигателя. Его исправность – непременное условие работоспособности двигателя.

Пайка радиатора: способ 1

Этот способ предусматривает использование железно-канифольного флюса. Хотя он является достаточно простым, он требует терпения.

Он включает такие этапы:

1. Подготовка поверхности. Этот процесс нужно выполнить тщательно. Он заключается в очистке обрабатываемого участка от всех загрязнений и остатков краски. Очищают алюминиевую поверхность с помощью наждачной шкурки и растворителя. Подготовка предусматривает и обезжиривание обработанного участка (для этого используют те препараты, которые имеют в своем основании спирт), а также вытирание металла насухо.
2. Приготовление железно-канифольного флюса. Чтобы сделать это, тигель ставят на газовую плиту и нагревают. Нагревать можно с помощью паяльной лампы. В нагретый тигель кладут кусок канифоли. Его нужно полностью растопить. Далее понемногу досыпают железные опилки и сразу помешивают смесь. Соотношение канифоли и опилок должно составлять 2:1.
3. Нанесение флюса на подготовленный участок. Раствор наносят так, чтобы нужная часть поверхности радиатора была полностью покрытой. Иначе кислород будет иметь доступ к алюминию, и запаять отверстие хорошо не получится. В конце вся поверхность пайки должна находиться под слоем флюса.
4. Пайка. Она предусматривает введение припоя в среду жидкого флюса. На паяльник нужно брать небольшие порции припоя. Припой наносят на участок пайки так, чтобы он оказался под слоем флюса. При этом выполняют круговые движения. Во время этих движений паяльник постоянно смещает некоторые частицы припоя. Смещение железных частиц приводит к разрушению оксидной пленки. Канифоль не позволяет воздуху проникать к алюминию.

Этот способ надо применять для устранения малых дефектов. Если повреждения  большие, то запаять радиатор получится только с помощью самодельного флюса.

Всегда ли возможен ремонт

Не всегда целесообразно выполнять ремонт радиатора. В некоторых случаях будет проще и даже дешевле установить новый. Но как понять, что перед вами именно такая ситуация и не тратить впустую время на восстановление? Мы поможем разобраться.

1. Протечки, которые располагаются в месте соединения радиатора с пластиковым патрубком, не подлежат ремонту. Можно устранить течь, но только для временного эффекта. Лучше применять эпоксидный клей или герметик.
2. От коррозии, которая стала причиной разгерметизации системы, ничего не спасёт. На такой радиатор не стоит тратить ни время, ни деньги, ни материалы. Он подлежит утилизации.
3. Нарушение конструкции в результате ДТП часто не подлежит устранению. Даже если имеются шансы на успех, затраты на ремонт будут немалыми.

Любая протечка начинается с небольшой трещины, устранить которую будет намного проще и быстрее. При своевременном ремонте радиатор может ещё долго служить и исправно справляться со своими обязанностями. Помните, не все дефекты можно устранить, в некоторых, особенно запущенных случаях, придётся выполнять замену детали.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Ремонт сотовой части

Ремонт самих алюминиевых сот все время вызывал сильную головную боль, как у хозяев автомобилей, так и у мастеров. Главной причиной является, как иногда очень сложная, и почти неподдающаяся ремонту конструкция, так и довольно тонкий металл у радиаторов, не имеющих в конструкции так сказать, «слабых мест». Но рассмотрим все по порядку.

Сборные радиаторы

состоит из сотовой части

Но это лишь сначала, и только при заливке качественного тосола, затем же прокладка превращается просто в страшное зрелище. К примеру, ресурс немецкого радиатора, который эксплуатируется на качественном тосоле, примерно 11-16 лет, советского – 7-11 лет, ресурс современного и китайского – иногда может быть от 20 минут до нескольких лет.

Если спайка центральной части этого радиатора (ну, протер, или пробил отверткой) возможна с помощью специальных припоев, то выгодно и качественно для обеих сторон, сделать ремонт «зловещего соединения» почти невозможно. Некоторые мастерские, в свое время разработали состав, который дает возможность припаять к стальной сетке алюминиевые соты, но, естественно, пользоваться им в ремонте, к примеру, изделий для ВАЗ-2107 нецелесообразно, этот вариант хорошо подходит лишь при ремонте «иномарок» .

Цельнопаянные радиаторы

Осложнение пайки, к примеру, угловых пакетов сот объясняется тем, что различная толщина металла не дадут мастеру, даже профессионально обращающемуся с горелкой, расплавить припой, температура которого часто достигает 500-650 градусов, и в это же время не повредить пластмассовый бачок.

Снимать его для этого тоже нецелесообразно, при этом можно повредить заводское соединение, альтернативой является качественный фотополимер или полимер.

В качестве итога, хотелось бы сказать, что алюминиевые радиаторы автомобиля с их пластмассовыми бачками хоть и довольно сложны в ремонте, но при грамотном подходе, и качественных материалах дают возможность добиться отличных результатов.

https://youtube.com/watch?v=seT93HAkH-g

Паяльник

Что касается паяльника, он должен обладать мощностью не менее 250 Вт. Только таким инструментом можно как следует прогреть поверхность металла, для того чтобы он мог удачно соединиться с припоем. Можно также использовать паяльники, которые нагреваются при помощи открытого огня. Но лучший вариант – это небольшая газовая горелка (паяльная лампа), работающая на смеси пропана с бутаном. Она без проблем прогреет обрабатываемый участок и расплавит любой припой.

Перед тем как паять радиатор , придется позаботиться и о флюсе. Именно он обеспечивает надежное соединение припоя и ремонтируемой металлической поверхности. Флюс можно либо купить либо изготовить самостоятельно. Приобрести его можно в любом магазине, специализирующемся на продаже радиодеталей. На упаковках российских флюсов, предназначенных для пайки алюминия, обычно имеется соответствующая надпись. Также их название может содержать маркировку Ф-59А, Ф-61А, 34А и др.

Как запаять радиатор автомобиля в домашних условиях , не покупая флюс? Можно ли его сделать самостоятельно? Да, флюс можно приготовить своими руками. Он, конечно, не будет обладать такими же свойствами, как заводской, но со своей задачей справится. Для его изготовления потребуется всего два ингредиента: канифоль и железные опилки.

Чтобы получить более прочное соединение припоя и металла, можно изготовить так называемый плавень. Для этого необходимо смешать следующие вещества в таких пропорциях:

• калий хлористый – 56%;
• литий хлористый – 23%;
• криолит – 10%;
• крупная пищевая соль – 7%;
• натрий сернокислый – 4 %.

Ингредиенты нужно измельчить, смешать и ссыпать в герметичную стеклянную посуду. Хранят плавень в месте, защищенном от прямых солнечных лучей.

Использование железно-канифольного флюса

Есть несложный способ, как запаять радиатор паяльником с помощью флюса на основе канифоли. Для этого повреждённый металл подготавливают по следующей схеме:

• убирают остатки лакокрасочного покрытия и всевозможные загрязнения;
• тщательно зачищают металл абразивом;
• обезжиривают специальным растворителем.

Подготовка должна быть очень добросовестной, от этого зависит весь ремонт. Флюс приготавливают в металлическом тигле. Расплавляют канифоль и постепенно добавляют туда железные опилки в соотношении 1:2. Размешивают до однородного состояния. Опилки в данном случае будут абразивом.

Далее поверхность, которую нужно отремонтировать, покрывают тонкой плёнкой расплавленного флюса. От тщательности процедуры зависит качество будущей пайки. Таким образом алюминий предохраняют от окисления.

Далее приступают к процессу пайки. Паяльником следует захватить немного припоя и плавными круговыми движениями нанести его поверх флюса. Делать это надо не спеша, внимательно следить за тем, чтобы припой равномерно распределялся по поврежденной площади.

Как ведёт себя в данном случае флюс? Железные опилки счищают оксиды, а канифоль перекрывает доступ воздуха к алюминию. Условия для контакта между металлами соблюдены.

Этот способ работает, когда нужно решить задачу, как паять алюминиевый радиатор, если повреждение не велико. Большие площади таким способом отремонтировать не получится. Флюс очень быстро становится холодным, поэтому запаять большую поверхность будет проблемно.

Оценка масштабов повреждения радиатора

Сам радиатор принято устанавливать в подкапотное пространство, а точнее в его переднюю часть. Именно так удается создать эффект обдува встречным потоком воздуха во время движения транспортного средства. Недостатком теплообменника авто является хрупкость. Часто это устройство называют самой уязвимой частью любого автомобиля.

Даже если произойдет самый незначительный удар, вероятность механического повреждения рассматриваемой запчасти достаточно высока. Особенно часто ломаются теплообменники, бачки для воды которых произведены из пластика. Поэтому принимая решение, как отремонтировать радиатор, нужно ориентироваться в первую очередь на свои возможности. Внимательно изучите все представленные выше способы и постарайтесь сориентироваться в том, какой метод будет самым удобным и простым с практической точки зрения.

Также важно предварительно оценить масштабы повреждения. Если оно достаточно сильное, рекомендуется ориентироваться на прямую спайку

Так можно разобраться с действительно большими трещинами, которые невозможно устранить обыкновенным клеем. Если трещина не самая большая – вполне подойдет замазка по типу холодной сварки. Клей же станет оптимальным решением для восстановления небольших трещинок.

Если не уверены в том, что знаете, как заклеить систему охлаждения авто, лучше ориентируйтесь на ремонт системы в автосервисе. К тому же, на проведение механиком восстановительных работ не придется тратить слишком много денег, ведь сам процесс сложным не считается.

Особенность батарей

Когда радиаторы начинают течь, существует два способа устранения нарушений. Их можно запаять или заклеить. Пайка алюминиевого радиатора – процедура сложная ввиду химических свойств этого металла.

При соприкосновении с кислородом алюминий окисляется, и на его поверхности образуется тонкая оксидная пленка. Это во всех отношениях полезное покрытие защищает металл от коррозии при столкновении с кислородом, но с другой стороны, он же не дает качественно произвести пайку, во время которой необходим контакт припоя с его поверхностью.

Если не создать прямого контакта металла с припоем, то заделанное отверстие или трещина в скором времени опять дадут течь. Иногда возле некачественного припоя образуются новые трещины, что только усугубляет состояние радиатора.

Чтобы получить нужный результат, оксидную пленку придется удалить, но если это сделать без специальных приспособлений, то металл при соприкосновении с кислородом вновь ее образует, так что вместо того, чтобы паять, придется все время ее удалять.

Чтобы разорвать этот круг, были придуманы специальные растворы для пайки алюминия, которые называются флюсами.

Они обладают следующими способностями:

1. В основе такого средства органические и неорганические компоненты, которые способны не только разрушать защитную пленку на металле, но и пресекать ее появление.
2. Они предотвращают растекание припоя по остальной поверхности, локализуя его исключительно на обрабатываемом месте.
3. Подобный флюс не вступает в химическую реакцию с припоем, обеспечивая качественную пайку.

Таким образом, на вопрос, можно ли запаять алюминиевый радиатор, ответ однозначный: «да» при условии, что под рукой есть подобное средство.

Чтобы работа была выполнена правильно, особенно если предстоит все делать самостоятельно, необходимо подготовить следующие инструменты:

• паяльное устройство;
• горелку;
• специальную емкость для разогрева припоя;
• наждачную бумагу.

В качестве припоя можно использовать железные опилки, канифоль или оловянно-свинцовую смесь.

О некоторых особенностях алюминия

Для изготовления автомобильных теплообменников этот металл был выбран неслучайно. Дело в том, что алюминий и большинство его сплавов имеют оксидную пленку, образующую природный барьер, защищающий от коррозии. Эта пленка обладает высокой температурной и химической устойчивостью. Она активно противостоит обычным флюсам и препятствует нанесению припоя. Разрушить ее можно лишь при помощи механической обработки поверхности и специальных смесей. Именно поэтому сложно восстановить радиатор алюминиевый. Как запаять и, самое главное, как подготовить его к этой процедуре, мы поговорим немного позже, а сейчас давайте рассмотрим основные причины, по которым чаще всего теплообменник выходит из строя.

Использование холодной сварки и клея

Клей для алюминия

Когда требуется исправить мелкое повреждение или заделать небольшой скол на поверхности детали, лучше всего воспользоваться клеящим составом, называемым «холодная сварка». Он представляет собой особую смесь, обладающую высокой степенью пластичности, и изготавливаемую на основе эпоксидной смолы – полимера с неповторимыми прочностными показателями. Кроме того, в состав «холодной сварки» входят различные наполнители (сера и пластификаторы), еще более повышающие этот показатель.

Чаще всего она выпускается в виде двух пластичных брусков, внешне напоминающих детский пластилин. Перед употреблением они одновременно разминаются пальцами рук, в результате чего получается нужная смесь из двух компонентов. Чтобы заклеить поврежденное место, достаточно отделить небольшой кусочек размятой массы и нанести его на заранее подготовленную поверхность.

Ремонт и пайка алюминиевого радиатора сложной конфигурации

Когда надо решить, как заварить алюминиевый радиатор автомобиля, способы с использованием железно-канифольного флюса и самодельного плавня оказываются не эффективными. Тонкостенные трубки автомобильного радиатора сложно паять из-за особенностей конструкции изделия.

В такой ситуации можно прибегнуть к альтернативному способу с использованием припоя с низкой температурой плавления и специальной проклейкой.

Подготовительные этапы перед началом пайки:

• снимают оксидную плёнку с помощью наждака или специальной насадки на дрель или шуруповёрт;
• обезжиривают место дефекта растворителем;
• обжимают поврежденный участок трубки радиатора плоскогубцами для уменьшения отверстия.

Затем приступают к процессу пайки. Сначала прогревают нужный участок огнём газовой горелки. Затем в пламя вносят пруток припоя с низкой температурой плавления и проводят им несколько раз по повреждённому месту. С каждым разом частички припоя будут цепляться за края отверстия, попадать внутрь дыры. Дефект на трубке будет постепенно «затягиваться».

Последнее, что нужно сделать при таком способе: дополнительно герметизировать дефект с помощью высокотемпературного клея для алюминия. Он закроет мельчайшие микропоры, и ремонт окажется более качественным.

https://youtube.com/watch?v=MmsForPPAQg

Здесь вы узнаете:

С развитием технологий на смену чугунным и стальным батареям пришли более легкие биметаллические и алюминиевые радиаторы. Если биметалл не слишком требователен к используемой в качестве теплоносителя жидкости, то в алюминиевых аналогах из-за нарушения состава воды может образоваться трещина. В возникшей ситуации не всегда есть деньги, чтобы приобрести новую батарею. Остается один выход – запаять алюминиевый радиатор самостоятельно. Но пожалуй, сложность ремонта – это единственный недостаток алюминиевых батарей. В остальном они отличаются от своих аналогов крайне малым весом, универсальным дизайном, высокой теплоотдачей и приемлемой ценой.

Правила безопасности при пайке

Соблюдение следующих рекомендаций поможет избежать травм и возникновения других неприятных последствий:

1. Питающий кабель прибора должен иметь целую оплетку, рабочую вилку. Во время пайки провод не должен касаться жала инструмента и горячих деталей.
2. Паяльник нужно держать за ручку. Не следует пытаться определить степень его нагрева, касаясь жала. Достаточно держать руку на небольшом расстоянии от инструмента.
3. При разогреве используемые в процессе пайки расходные материалы выделяют ядовитые пары. Работать рекомендуется в хорошо проветриваемой комнате или на улице.
4. На горячих деталях припой остывает несколько минут. Нельзя определять качество шва, ощупывая его руками.

Методы ремонта радиатора авто

Если заметили, что радиатор автомобиля стал неисправным – нужно позаботиться о его скорейшем восстановлении. Иначе придется вкладываться уже в более дорогостоящий ремонт двигателя. Для того, чтобы качественно запаять радиатор, потребуется определиться с наиболее подходящим для этого дела методом. Самыми популярными являются такие способы восстановления целостности данной запчасти:

Пайка. Пластиковые корпусы запчасти всегда изготавливаются из устойчивого к воздействиям высоких температур материала. Это означает, что изделие допускается паять самым обыкновенным паяльником. Так можно добиться достаточно долгосрочного эффекта.
Холодная сварка. Под этим названием понимается специальная масса из пластических смол, железа и химических добавок. Метод холодной сварки позволяет максимально быстро справиться с восстановлением детали от повреждений. Кроме того, данный способ дает возможность максимально быстро соединить две поверхности и образовать между ними качественный прочный шов.
Склеивание. Такой метод наиболее оптимален для устранения не самых больших повреждений

Важно, что для этих целей подойдет далеко не каждое клеящее средство: оно должно по своим характеристикам идеально подходить для работы с материалами теплообменника.

Можно ли паять алюминиевые радиаторы

Оксидная плёнка, предохраняющая алюминий от атмосферного воздействия, препятствует процессу пайки

Из-за активности алюминия на его поверхности всегда имеется пленка из окислов, препятствующая соединению с другими металлами. Поэтому пайка радиаторов на его основе для большинства владельцев авто и рядовых пользователей представляется очень серьезной проблемой.

Получить качественное и надежное соединения алюминия с другим металлом удается лишь после нагревания места контакта до высокой температуры.

В процессе разогрева поверхности также образуется слой защитных оксидов, не позволяющих припаять к ней даже небольшой элемент конструкции. Поэтому при пайке этого металла применяются особые флюсы, позволяющие убрать пленку с места обработки. В их состав входят висмут, кадмий или цинк. Только с их помощью удается очистить поверхность свариваемого металла и сделать ее доступной для рабочих припоев.

Припой

Использовать оловянно-свинцовые припои для пайки алюминия не рекомендуется. И дело здесь не в их составе или прочности. Дело в том, что они не в состоянии обеспечить надлежащую антикоррозионную защиту соединения. Если вы все же решили использовать обычный припой, то перед тем как запаять алюминиевый радиатор, вам придется позаботиться о приобретении специального лака, который впоследствии будет защищать отремонтированный участок от коррозии.

Но лучше сразу купить специальный припой, предназначенный именно для этого металла. Сегодня в продаже можно найти множество составов для пайки алюминия, содержащих серебро, медь, цинк, кремний и т.п. Из недорогих припоев российского производства можно отметить такие смеси, как ЦОП-40 (олово – 60%, цинк – 40%) и 34-А (алюминий – 66%, медь – 28%, кремний – 6%). Процентное содержание цинка в припое определяет прочность соединения и антикоррозионную стойкость. Иными словами, чем его больше, тем лучше.

Принцип и технологические особенности процесса пайки

Отличие пайки алюминия заключается в особенностях его химических свойств. При взаимодействии с кислородом на поверхности металла возникает оксидная термоустойчивая пленка. Поэтому при пайке алюминия используются ряд дополнительных операций по удалению оксидной пленки. Удаление пленки способствует прочному соединению припоя с поврежденной поверхностью.

Перед тем, как запаять медный или алюминиевый радиатор, очищают внутреннюю поверхность устройства от накипи. С помощью металлической щетки удаляют загрязнения с его наружной поверхности.

Очистка радиатора от накипи

Для удаления накипи используют специальные чистящие средства. В домашних условиях используют раствор лимонной либо уксусной кислоты. Чистящий раствор готовят из расчета на 500 мл воды 1-2 столовые ложки кислоты.

Для очистки от накипи чистящий раствор заливают в радиатор. После нескольких минут ожидания устройство встряхивают и удаляют раствор. При необходимости процедуру повторяют несколько раз.

Для повышения чистящего эффекта решетку снаружи подогревают с помощью газовой горелки.

Очистка радиатора от грязи

Для удаления загрязнений с наружной поверхности используют металлическую щетку. Загрязнения от нефтепродуктов удаляют с помощью специальных чистящих средств.

После очистки радиатор ополаскивают чистой водой и тщательно высушивают на открытом воздухе. При работе в помещении используют обдувку установки струей горячего воздуха.

Сложности в ремонте алюминиевых батарей

Строение алюминиевой батареи отопления.

Главная проблема в работе с алюминием – это его химические свойства. Этот металл мягкий, но он способен окисляться при малейшем воздействии с внешней средой. В результате химической реакции с кислородом образуется налет, так называемая оксидная пленка, которая не дает достаточно прочно спаять поверхности изделия между собой. Но эта пленка также и защищает алюминий от коррозии и разрушения, тем самым делая его очень практичным промышленным металлом.

Как удалить оксидную пленку

Чаще всего для снятия налета используют флюсы. Последние представляют собой смеси, в состав которых входят неорганические и органические вещества, нацеленные на удаление оксидной пленки, а также защиты поверхности металла от окисления во время пайки, улучшения сцепления припоя с поверхностью.

Флюс можно изготовить как самостоятельно, так и приобрести в специальном магазине. Последние могут включать в себя: цинк, кадмий, висмут. Самодельные аналоги называют плавнями.

Определение места повреждения

Автомобильные радиаторы подвержены наибольшему риску повреждения, так как работают в условиях температур с разными знаками, под воздействием сильных вибраций. Не исключены и случаи механического повреждения таких устройств.

Реже ремонтируют радиаторы кондиционеров, которые используются в роли конденсоров и испарителей. Но такие случаи тоже бывают. Очень неприятно, когда вдруг в шикарном авто в жаркое время года внезапно перестанет работать климат-контроль.

Одним из наиболее эффективных и доступных способов ремонта является пайка радиаторов

При повреждении автомобильного радиатора очень важно своевременно выявить неисправность и попытаться ее устранить

Авторадиатор, входящий в состав системы охлаждения двигателя, является очень важным ее компонентом. Конструктивно это устройство представляет собой два вертикальных бачка, соединённых большим количеством тонких горизонтальных трубок. Циркулирующая в них охлаждающая жидкость посредством естественного теплообмена отдает тепло в воздух и остывает. Для улучшения теплоотдачи поверхности трубок, соприкасающиеся с окружающим воздухом, увеличивают. Для этого к ним припаивают тонкие металлические пластинки – оребрение.

Признаками повреждения радиатора является повышение температуры двигателя при работе, а также снижение уровня охлаждающей жидкости. Конечно, потеря жидкости может происходить и не только через радиатор, но чаще всего причиной является именно этот узел. Визуально крупные повреждения можно определить, наблюдая течь охлаждающей жидкости. Но на горячем двигателе сделать это будет довольно сложно, так как антифриз будет сразу испаряться. Некоторые составы окрашивают специальными пигментами, которые остаются на поверхности детали после высыхания, что помогает выявить место повреждения.

Если установлено, что течь произошла в радиаторе, а повреждения не видно, необходимо снять устройство с автомобиля, предварительно слив охлаждающую жидкость. После этого необходимо закрыть все отверстия, оставив одно, и подавать в него воздух под небольшим давлением, опустив радиатор в емкость с водой. По выходящим пузырькам воздуха можно будет определить расположение отверстия.

Ремонт медных радиаторов

Не всегда повреждённый элемент подлежит замене на новую деталь. Часто пайку радиатора охлаждения двигателя можно произвести своими руками. Никакое сложное оборудование для этого не потребуется.

Достаточно иметь довольно мощный паяльник, оловянно-свинцовый припой ПОС-60 или ЗИЛ-2 (для латуни можно использовать ПОС-40) и флюс (канифоль, разбавленная спиртом).

Электрический прибор вряд ли подойдёт для того, чтобы паять трубки или припаивать латунные патрубки к бачкам радиатора. Чаще всего используют устройства, которые нагреваются в печи или в пламени паяльной лампы. Способ пайки таким паяльником своеобразен:

• детали, которые необходимо спаивать, предварительно нужно зачистить и нагреть феном, паяльной лампой или на печи;
• горячая деталь должна быть хорошенько обработана флюсом для устранения с ее поверхности оксидных пленок;
• припой к месту шва доставляют не на жале паяльника, а прямо подачей оловянного прутка;
• разогретым паяльником его распределяют по месту спайки.

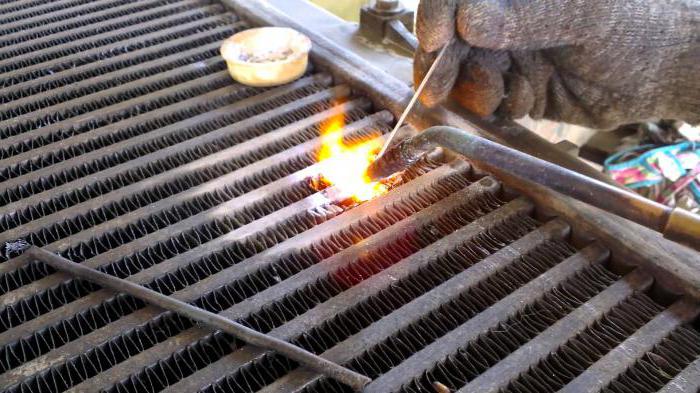

Если течь обнаружена в одной из охлаждающих трубок, можно использовать для устранения неисправности газовую горелку. Чтобы подобраться к поврежденному месту и произвести работу качественно, нужно аккуратно удалить пластинки оребрения. Сделать это можно, применив специальную абразивную насадку к портативной дрели. Сразу можно и очистить поврежденное место.

Нагревая трубку горелкой, необходимо охватывать как можно большую площадь, чтобы обеспечить достаточную температуру для наложения шва и при этом не перегреть медную трубку. Припой в виде прутка или паяльной проволоки вводится в зону пайки, когда деталь будет разогрета до нужной температуры и обработана флюсом.

Пайка радиаторов кондиционера автомобиля осуществляется аналогично, с той лишь разницей, что нужно стравливать хладагент из системы, соблюдая меры предосторожности. Вообще работы по ремонту трубок и радиаторов лучше доверить специалистам, если нет опыта в пайке

Классификация систем охлаждения

Существуют несколько типов систем охлаждения двигателей:

• воздушная;
• жидкостная;
• комбинированная.

Для работы воздушной системы используется поток наружного воздуха. Используется в моторизованном транспорте с двигателями небольшой мощности.

В жидкостной системе нагретый двигатель охлаждается специальным теплоносителем. Большинство двигателей современных автомобилей оборудованы такой системой охлаждения.

Комбинированная система объединяет работу жидкостной и воздушной систем. Используется для работы силовых установок большой мощности. Широко применяется на предприятиях энергетического комплекса.

Радиаторы и их ремонт

В современном мире функции отопления и охлаждения выполняют радиаторы. Они излучают тепловые волны и рассеивают тепло в воздухе. Изготавливают приборы из различных металлов и их сплавов. Радиаторы чаще имеют такую неисправность как трещина, через которую начинается течь. Эту поломку устраняют разными способами, самыми надежными из которых будут сварка и пайка.

Устройство алюминиевого радиатора.

Сварка (аргоновая) требует профессионализма, опыта работы, оборудования, применима только для толстых листов металла, и, следовательно, ее сложно рекомендовать для самостоятельного ремонта радиаторов. В то время как пайка (соединение нужных деталей при помощи припоя) является процедурой вполне доступной для выполнения. Такой ремонт медных и алюминиевых устройств хорошо производить по уже зарекомендовавшим себя технологиям.

Внутренний ремонт радиатора с помощью химических средств

Ремонт радиатора может быть выполнен и народными методами. Так, когда всяческие химикаты еще попросту не были изобретены, самым эффективным способом борьбы со сломанным теплообменником авто считали обыкновенную горчицу. Ее попросту засыпали в радиатор автомобиля. Так как там циркулирует горячая вода, горчица достаточно быстро разбухает и закрывает собой все небольшие трещины в патрубках.

Так, в любой момент можно приобрести химические средства, которые действуют примерно по этому же принципу. Они часто продаются под названиями «порошковый восстановитель», «восстановительные средства» или «герметики для радиатора».

Основным недостатком использования подобных химикатов является то, что вряд ли удастся узнать их точный состав или же точное место производства. Точно так, как и в ситуации с обычной горчицей, использование некоторых видов таких химикатов может привести к засорению теплообменника. Более того, иногда данные вещества могут вывести из строя и всю охладительную систему мотора.
