Как затянуть хомут на шрусе

Зачем закреплять хомут на ШРУСе

ШРУС — надежный механизм, способный без проблем
проехать более 150 000 км, но со временем он приходит в негодность. О проблемах
с деталью говорит неприятный хруст. Хрустеть могут не только подержанные, но и
совершенно новые автомобили. Способность шарнира верой и правдой служить долгое
время зависит от 2 условий:

• полноценное смазывание;
• защита от негативного влияния
  среды (загрязнения или попадания воды).

Шарнир нужно смазывать — и чем чаще, тем лучше. А
защищается он при помощи пыльника, который надевается на вал и надёжно покрывает
элементы узла. Крепится пыльник хомутами. Когда происходит их ослабление,
слышится неприятный звук. Поэтому время от времени водитель сталкивается с
такой задачей, как затяжка хомутов пыльника ШРУСа.

Есть несколько способов крепления ШРУСа:

• ленточный механизм;
• зажимной крепеж;
• П-образный вариант крепления.

Ход работ при замене пыльника внутреннего ШРУСа

Для замены защитного резинового чехла внутреннего ШРУСа потребуется:

1. Демонтировать колесо, тормозной суппорт и диск.
2. Отсоединить точки крепления ступицы от амортизатора, а затем снять ступицу с приводной полуоси. На части машин необходимо вынуть шаровую опору из посадочного гнезда на поворотном кулаке, а затем снять ступицу.
3. Снять хомуты, удерживающие пыльник на картере коробки передач. Поскольку при снятии хвостовика из корпуса трансмиссии вытекает жидкое масло, то необходимо подложить ветошь.
4. Вынуть стопорное кольцо, удерживающее трипоиды, а затем аккуратно вытянуть привод из картера, пометив маркером положение деталей.
5. Отметить маркером положения трипоидов, а затем демонтировать тройник.
6. Промыть детали в бензине и протереть сухой тряпкой.
7. Установить на вал новый пыльник, заполнить узел смазкой и произвести обратную сборку привода. При монтаже необходимо нанести смазку на тройник и трипоиды.
8. После установки вала в коробку смонтировать хомуты, а затем установить на штатные места снятые детали подвески.

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

1. Подбирается необходимый диаметр;
2. Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
3. Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
4. По завершению работ следует проверить надежность фиксации хомута.

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.

Как затянуть хомут пыльника ШРУСа П-образного

Сейчас чехлы стали делать из более жесткого
материала, чем обыкновенная резина. Их бывает непросто затянуть при помощи
обыкновенных ленточных хомутиков. Поэтому многие автолюбители предпочитают
модернизированные устройства. Есть разные их варианты, среди недорогих —

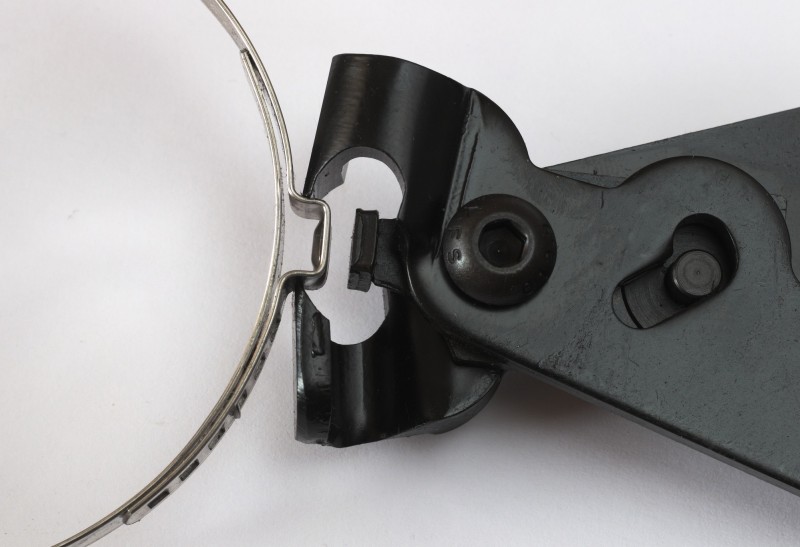

крепежи с П-образными ушками. Их затягивают клещами, чаще всего марки Licota
ATC-2190.

Стоят такие клещи дороговато — до 20 евро, но
есть и более дешевые варианты. Лучше использовать клещи с вырезом под квадратик
1/2. Ручки на них можно удлинять при помощи воротков. Принцип работы
приспособления несложен: оно сжимает П-образный бугорок на хомутке, и крепеж
хорошо затягивается. Особенно эффективны инструменты с удлиненными ручками. Ими
хорошо сжимаются даже чехлы, сделанные из плотного материала.

Выбирайте крепежные приспособления по
рекомендациям автопроизводителя. Следите за тем, чтобы установка хомутиков была
проведена корректно — тогда об их замене долго не придётся беспокоиться.

Альтернативные варианты

Закрепить хомут пыльника ШРУСа можно и при помощи винтового хомута. Для его затяжки можно использовать ключ либо отвертку. Практически не требует навыков для своей фиксации, но обладает рядом недостатков, не позволяющим занять нишу хомутов для ШРУСов:

• граната поддается паразитным вибрациям, что вызывает раскручивание болта, особенно если хомут поставили без достаточного затягивания;
• конструктивная особенность в виде торчащего замка способна цепляться в процессе эксплуатации;
• частые случаи неплотной фиксации из-за низкого качества изготовления хомутов.

Выбирая между ленточным и зажимным хомутом следует ориентироваться на свои предпочтения и рекомендации производителя. Они оба способны прослужить долго при правильной установке. Внимательность и аккуратность при монтаже любого из крепежных элементов позволит долго оставаться смазке чистой.

Хомут пыльника ШРУСа, клещи, щипцы и другие приспособления и инструменты для установки, обжима и затяжки ленточных и пластиковых видов

Какой хомут использовать для фиксации пыльников ШРУСа?

Статья опубликована на страничке http://axle.com.ua/articles/stati-o-pylnikah/homut-pylnika/Очень часто мы слышим, такие вопросы-обсуждения автомобилистов: «Можно ли взамен металлического хомута использовать пластиковый?», «Какой хомут на шрус лучший?», «А проволокой можно?»…, «Можно ли ставить на пыльники ШРУСов винтовые хомуты?». Обсудим этот вопрос по порядку, по очередности поступающих вопросов.

Можно ли взамен металлического хомута использовать пластиковый?

  Во-первых: на практике мы не встречали, чтобы прозводители оригинальных или неоригинальных запчастей комплектовали пыльники, ШРУСы или привода в сборе пластиковыми хомутами.

Во-вторых: пластиковые хомуты могут быть различного качества (хрупкие, очень мягкие, ненадежный замок и т.д.), а металл – есть металл! А главное, хомуты используемые для фиксации пыльника шруса должны не только удерживать пыльник на полуоси и препятствовать смещению, но и обеспечивать герметичность. Если с «удержанием» пластик более-менее справится, то с «герметичностью» могут быть вопросы.

А проволокой можно?

  Касательно проволоки… Это как изобретать велосипед… Нужно подобрать соответствующую проволоку по диаметру. Чтобы была не сильно мягкая – не тянулась излишне, не очень «сталистая», иначе при стягивании и пыльник прорежет. Также, необходимо иметь «соответствующую сноровку».

• Можно ли ставить на пыльники ШРУСов винтовые хомуты?
•   При использовании винтовых (червячных) хомутов речь идет в основном о двух моментах: не будет ли «винтик» цепляться за что-нибудь, и появится ли на больших скоростях вибрация от дисбаланса.
• Ответ на все эти вопросы напрашивается один: если существует специальные «хомуты пыльника ШРУС» предназначенные для крепления и фиксации пыльников, то их и надо использовать!

Есть два типа хомутов пыльника ШРУС. Выглядят они вот так.

  На фото 1 представлен хомут с так называемый П-образным замком. Данный хомут легко устанавливается на пыльник и поджимается или специальными щипцами-обжимкой ли обыкновенными клещами. Надежность гарантирована.

  На фото 2 изображен хомут «ленточного типа», с его установкой, у новичков, обычно возникает вопрос: «а как его затянуть, и какую необходимо создать степень затяжки?».  На этот вопрос есть несколько вариантов ответа.

  Профессиональный (фото 2): затяжка осуществляется при помощи специального приспособления. С его помощью создается необходимое натяжение ленточного хомута пыльника ШРУС, с последующим обрезанием излишка хомута. Надежность фиксации высокая.

Дилетантский (фото 4): натягиваем, загибем, фиксируем. При таком способе качественно затянуть хомут пыльника ШРУС практически не возможно.

Но тем не менее есть довольно много мастеров СТО, которые любят работать именно с «ленточными» хомутами.

Оба эти типа хомутов изготовлены из правильно подобранных материалов и обеспечивают необходимую жесткость и возможность пластической деформации при затягивании.

Важно

И П-образный и ленточный хомуты являются универсальным. Имея всего два типоразмера мы можем при их помощи зафиксировать пыльники с внутренним диаметром от 18мм до 110 мм. Для диаметров меньше 20 мм и более 110мм целесообразно использовать все-таки «ленточные» хомуты.

Примечания ООО Мир хомутовМы не рекомендуем П-образный хомут с перфорацией. Так же его не рекомендуют производители пыльников и автомобилей. Дело в том что конструкция этого хомута предусматривает крючки для фиксации направленные вниз в сторону резинового пыльника. Очень вероятно повреждение пыльника.

Идеальным решением для пыльника из синтетической резины и термоэластопласта являются П-образные хомуты с 3-4 отверстиями, при этом крючок фиксатора должен загибаться вверх, в сторону противоположную от резинового патрубка. Эти хомуты сжимаются клещами и их невозможно перетянуть.

Для пыльников из термоэластопласта используются более толстые и широкие хомуты, обычно шириной до 10мм и толщиной 1 мм.

Для пыльников их натурального каучука лучше подходят ленточные хомуты с пряжкой. Дело в том, что эти хомуты намного более эластичные, чем пыльники из синтетического каучука и их невозможно повредить даже при очень сильной затяжке.

Использование специальных приспособлений при монтаже ленточного хомута

Для упрощения затягивания ленты и повышения качества фиксации пыльника используется специальная машинка для затяжки. В ее конструкцию входят:

Чтобы использовать устройство, следует придерживаться плана:

1. Расположить ленту поверх пыльника;
2. Вставить ее конец в пропил держателя;
3. Упереть держатель в замок хомута;
4. Вращательными движениями начать наматывать ленту на инструмент;
5. При достаточном натяжении загнуть ленту;
6. Проконтролировать застёгнутый хомут на правильность монтажа.

Для осуществления качественного монтажа следует правильно определить окончательное усилие. Сила затягивания не должна позволять смазке вылезать наружу, но при этом следует не допускать разрезания пыльника.

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

1. Подбирается необходимый диаметр;
2. Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
3. Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
4. По завершению работ следует проверить надежность фиксации хомута.

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.

Пластиковые и проволочные хомуты

Пластиковые хомуты не применяются для фиксации пыльника. Обусловлено это низкой прочностью и надежностью крепления. Такой хомут не способен выдержать динамические нагрузки, а также склонен к появлению повреждений от высоких и низких температур.

Правильно поставленный проволочный хомут не отличается по силе фиксации от заводского. Несмотря на это, использовать его не рекомендуется по следующим причинам:

• слишком сильное затягивание ведет к перерезанию пыльника;
• проволока может оказаться недостаточно жесткой, что приведет к послаблению крепления;
• нехватка прочности вызывает разрыв провода в процессе эксплуатации.

Ленточные металлические хомуты

Наиболее часто данный вид крепежа идет в заводской комплектации. Обусловлено это надежной фиксацией и простотой монтажа. Для того, чтобы хомут ШРУСа эксплуатировался продолжительное время, необходимо выполнение следующих условий:

• изготавливая ленту, производитель использовал качественную сталь;
• монтаж на пыльник производился при помощи приспособления для затяжки ленточных хомутов ШРУСа;
• для установки крепежа необходимо наличие навыков работы с инструментом.

Для затяжки хомутов ШРУСа можно воспользоваться подручными средствами, но качество в таком случае будет зависеть только от опытности умельца. Единственный инструмент, который потребуется − плоскогубцы. Последовательность затягивания хомута:

1. Хомут насаживается на пыльник;
2. Кончик захватывается плоскогубцами;
3. Потянуть с небольшим усилием и проследить, чтобы хомут затягивал пыльник без перекосов;
4. Создать максимальное усилие и подогнуть вверх;
5. Загнуть усики;
6. Застегнуть конец ленты.

По завершению установки на шарнир равных угловых скоростей требуется проконтролировать равномерность прилегания хомута и отсутствие перекосов.

Альтернативные варианты

Закрепить хомут пыльника ШРУСа можно и при помощи винтового хомута. Для его затяжки можно использовать ключ либо отвертку. Практически не требует навыков для своей фиксации, но обладает рядом недостатков, не позволяющим занять нишу хомутов для ШРУСов:

• граната поддается паразитным вибрациям, что вызывает раскручивание болта, особенно если хомут поставили без достаточного затягивания;
• конструктивная особенность в виде торчащего замка способна цепляться в процессе эксплуатации;
• частые случаи неплотной фиксации из-за низкого качества изготовления хомутов.

Выбирая между ленточным и зажимным хомутом следует ориентироваться на свои предпочтения и рекомендации производителя. Они оба способны прослужить долго при правильной установке. Внимательность и аккуратность при монтаже любого из крепежных элементов позволит долго оставаться смазке чистой.

Хомут пыльника ШРУСа, клещи, щипцы и другие приспособления и инструменты для установки, обжима и затяжки ленточных и пластиковых видов

Recommendations

Comments 74

Сделал себе подобную, только проще и быстрей.

В бортовике посмотри.запись про пресс.

Зачем? Есть хирургические зажимы для этого! Реально Ленточные хомуты рулят! (еси уметь пользоваться инструментом)

Что то похожее раньше делал

Интересная приспособа.В закладки!)

а потом на стенд, развал делать.

У японцев дргой иструмент в виде кусачек.да и хомуты японские крепче чем те что идут в комплекте с пыльниками.давно пользуюсь капроновыми хомутами никаких проблем

Мне один умелец затянул пыльник на приводе капроновым хомутом. Хорошо залез вовремя. Так бы привод прое@ал.

Все ездят и ничего а вас вечно какие то геморы.на одной машине три года уже как стоит и ничего на другой год.

Мне один умелец затянул пыльник на приводе капроновым хомутом. Хорошо залез вовремя. Так бы привод прое@ал.

Поддерживаю! стяжкам не место на шрусах!

Мне один умелец затянул пыльник на приводе капроновым хомутом. Хорошо залез вовремя. Так бы привод прое@ал.

хз хз блин. У меня дружище на калине с таким хомутом 3 года ездил!(только их там 2 узких стояло) хрен чё он пропускает и не рвётся! Гранаты живые и шрус без мусора! знаю что это хрень, но 3 года держало!

У японцев дргой иструмент в виде кусачек.да и хомуты японские крепче чем те что идут в комплекте с пыльниками.давно пользуюсь капроновыми хомутами никаких проблем

На пластиковые стяжки что ли? Интересное решение

Круто ещё одна приспособа . будет сделана

классная штука, надо дать тоже другу токарю, пусть делает. а вот по поводу пыльника на видео, наши так не растянутся( а так иногда не хочется сбивать гранату

я такую тоже себе сделаю))

Хорошая приблубка ! Зачетно!

Хорошая приспособа, можно применять не только в авто.Взял на заметку.

Хомуты — левизна, такие долго не ходят — тонкие и гладкие Хомут должен быть толстый, сравнительно жесткий и на замочках, такой никогда сам не расстегнется К тому же, ставить имеет смысл исключительно оригинальные пыльники, а к ним и оригинальные хомуты идут, с обжимом клещами с нормированным зазором и фирменная смазка, причем для внутренних и наружных пыльников — смазка разная Не родные пыльники ставить бессмысленно — они долго не ходят

Так что за реализацию — пять, а за попытку сколхозить приспособу для левизны — садись, два )))

PS А вы видели, как эти уроды смазку добавляют — не промыв шарнир, да и смазки с гулькин хрен положили Производители лишней смазки не положат, они не занимаются благотворительностью — все, что в тюбике к пыльникам идет, должно быть уложено в ШРУСы Да и разобрать трипод, коли уж отстегнули все — минутное дело, такое насилие над пыльником — не приемлемо, все таки это не презерватив ))) Короче — не видео, а разводилово — пример как не надо делать Им в СТО только бабла срубить по быстрому, а нам — ездить и желательно долго Мой комментарий — это предупреждение любителям съэкономить -, именно с такими хомутами и левыми пыльниками я налетел в свое время на замену обеих наружных ШРУСов, а овес нынче не дешев

…по вашему на ролике всё фуфло.нет оригинала ни грамма?Ни в чём?!Получается кругом левизна От снятия пыльника до затяжки хомута? Или Я не правильно комент прочитал?

Хомуты — левизна, такие долго не ходят — тонкие и гладкие Хомут должен быть толстый, сравнительно жесткий и на замочках, такой никогда сам не расстегнется К тому же, ставить имеет смысл исключительно оригинальные пыльники, а к ним и оригинальные хомуты идут, с обжимом клещами с нормированным зазором и фирменная смазка, причем для внутренних и наружных пыльников — смазка разная Не родные пыльники ставить бессмысленно — они долго не ходят

Так что за реализацию — пять, а за попытку сколхозить приспособу для левизны — садись, два )))

PS А вы видели, как эти уроды смазку добавляют — не промыв шарнир, да и смазки с гулькин хрен положили Производители лишней смазки не положат, они не занимаются благотворительностью — все, что в тюбике к пыльникам идет, должно быть уложено в ШРУСы Да и разобрать трипод, коли уж отстегнули все — минутное дело, такое насилие над пыльником — не приемлемо, все таки это не презерватив ))) Короче — не видео, а разводилово — пример как не надо делать Им в СТО только бабла срубить по быстрому, а нам — ездить и желательно долго Мой комментарий — это предупреждение любителям съэкономить -, именно с такими хомутами и левыми пыльниками я налетел в свое время на замену обеих наружных ШРУСов, а овес нынче не дешев

Хомуты пыльников ШРУСа

Решил написать небольшую статейку про хомуты, которыми крепятся пыльники ШРУСов на своих местах

Поскольку квадроцикл эксплуатируется в грязи, очень важно следить за состоянием самих пыльников, ну и конечно же, за тем, чтобы они были надёжно зафиксированы и исключали попадание болотно-глиняной жижи в узел

Мне попались три подходящих хомута, два из них шли вместе с пыльниками, третий я просто купил в магазине для сравнения. И конечно же, каждому хомуту – свой инструмент для работы.

Самый удобный и надёжный хомут – это штатный. Он, во-первых, застёгивается максимально плотно, во-вторых, является многоразовым, и если его как-то специально не ломать, выдерживает множество снятий и установок.

Чтобы снять или надеть штатный застёгивающийся хомут, никакого специнструмента не нужно, потребуются лишь переставные клещи. У хомута есть два специальных выступа, именно их и нужно сдавливать клещами, пока хомут полностью не застегнётся (или не расстегнётся). Сразу замечу, что пассатижи не годятся, так как усилие требуется существенное. Я даже клещами работаю, нажимая на самые концы их ручек, иначе силы рычага просто не хватает. И конечно же, их губки должны быть острыми.

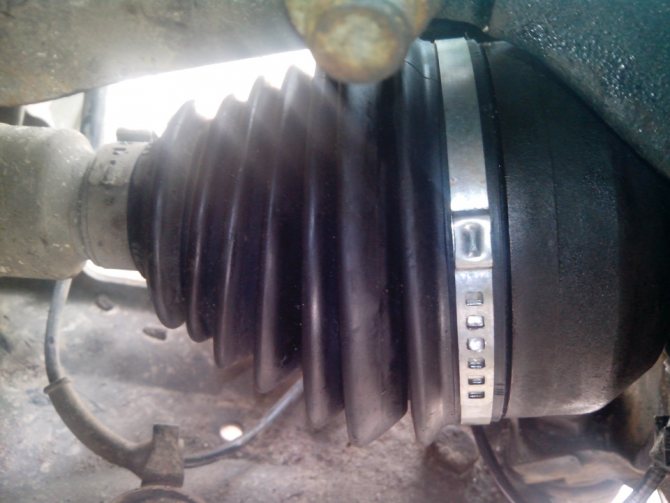

Вот так выглядит застёгнутый штатный хомут, оба его замочка зафиксированы. В общем, берегите штатные хомуты – они самые лучшие.

Если вы покупаете нештатный пыльник (например, фирмы Maruichi 1-56), то в комплекте может идти ленточный хомут. Такой хомут затягивается пассатижами. Нужно максимально вытянуть его, а затем загнуть кончик.

Хомут застёгнут. Лишнюю часть ленты нужно обрезать. К сожалению, такой хомут сложно использовать повторно. И затянуть его так же сильно, как штатный, не получится.

Ну, а если уж совсем нет ни одного специального хомута, а пыльник посадить на что-то надо, то можно купить червячный хомут (для широкой стороны пыльника – размером 60-80). Он затягивается отвёрткой, либо торцевым ключом с головкой на 7.

Subaru B4 ЗНАТНЫЙ БЭЧЕР › Бортжурнал › фотоотчет по замене пыльников ШРУСа (передняя ось)

Всем привет! Не знаю может кому пригодится сей отчет:

Необходимо было менять внутренние пыльники так как они были уже на грани! все в очень глубоких трещинах…наружние походили б возможно еще долго-но думаю раз полезу туда дак и менять все сразу))) да и смазку обновить не мешало бы…

Прикупил пыльники на переднюю ось: Наружние оригинал за 430р за шт(они пластиковые-вообщем понадежнее будут точно) и пару хомутов от 9ки за 35 руб за комплект большой+малый))) Внутренние-фирмы Maruichi за 300р шт брал в субаровском магазе(через автодок и того дешевле)-японские, очень добротного качества и с ленточными хомутами в комплекте(вообщем разоряться на оригинал смысла нет. слышал что подходят от Нивы-но так адски колхозить не стал-зачем туда лишний раз лазить))))) Смазка для ШРУСа-100р шт(3шт) брал в субаровском магазе… Съемник стопорных колец-вещь копеешная а сэкономит вам кучу времени и нервов! 60р головка под лом на 32 из магазина Зил-руб 120 вроде

Откручиваем ступичную гайку…-помошник жмет на тормоз и радуется-он сидит за рулем субару))) (простым воротком с головкой не получилось-вороток гнулся как резиновый-хз может он гумно! здесь пригодилась головква на 32 под лом из магазина Зил))))10мин работы УШМ и она замечательно влазит в ступицу)))

головка из магазина Зил

откручиваем ступичную гайку

Затем идем в салон и нажимаем волшебную кнобку на АКПП разблокировать и ставим на N и крутим вал пока отверстие под штивт на внутренней гранате не окажется вверху, савим на P

поддомкрачиваем тормозной диск и откручиваем линк…

Откручиваем болт у шаровой и крутим домкрат выше под тормозным диском пока- шаровая не вылезит из поворотного кулака

Выбиваем отверткой штивт из внутренней гранаты-с правой стороны для удобства снимаем воздуховод, с левой удобнее это делать снизу…

Выбиваем шаровую и вал свободен!

делаем метки на валу и на гранате(просто царапаем)

Затем сдвигаем вниз пыльник и поддев отверткой вытаскиваем стопорное кольцо… и теперь самое интерессное-аккуратно вытаскиваем все потроха на волю))) чтобы свободные колечки не послетали и остались все на своих местах…- это нужно делать очень акуратно!

при помощи кисточки и бензина акуратно отмываем один из игольчатых подшипников делаем метки при помощи женского лака для ногтей))) даем ему не много высохнуть…(он не смоется бензином при дальнейшей промывке бензином), снимаем колечко и переходим к следующему из трех подшипнику…

хорошенько моем и царапаем метки на валу и трипоиде-слово то какое))) (на фото далее видно метку на валу) и при помощи съемника стопорных колец извлекаем стопор…

Процедура замены пыльника наружного ШРУСа

Процедура замены пыльника наружного ШРУСа, имеющего унифицированную конструкцию, идентична для большинства автомобилей с приводом на передние колеса. Работы выполняются на эстакаде или смотровой яме.

Необходимые инструменты

Минимальный набор инструментов, необходимых для выполнения ремонта:

• механический или гидравлический домкрат;
• упоры под колеса и вспомогательные подставки для удержания кузова;
• металлическая щетка для очистки поверхности от присохшей грязи;
• молоток и зубило;
• ветошь для протирки;
• набор гаечных ключей и головок;
• динамометрический ключ;
• отвертка с плоским жалом и плоскогубцы;
• лопатка для нанесения смазки в полость чехла.

Ход работы

Последовательность действий при замене внешнего пыльника:

1. Поставить автомобиль на яму, затянуть ручной тормоз и установить под задние колеса упоры.
2. Ослабить гайки или болты крепления колесного диска к ступице, а затем поднять кузов на домкрате.
3. Установить под порог страховочные упоры (при их отсутствии допускается применение запасного колеса с доской).
4. Демонтировать колесо, а затем снять фиксаторы центральной гайки (для удержания используется шплинт или загнутая в пазы фаска гайки).
5. Отвернуть гайку, для выполнения процедуры потребуется помощь второго человека, который нажмет на педаль тормоза.
6. Демонтировать тормозные колодки и суппорт, который отводится в сторону (снятие шланга не требуется). Суппорт крепится болтами к поворотному кулаку, размер и расположение головок зависят от модели автомобиля.
7. Стянуть тормозной диск. Если деталь прикипела к ступице, то необходимо воспользоваться молотком. Удары наносятся через деревянную прокладку, предотвращающую повреждение поверхности диска.
8. Отвернуть болты, соединяющие ступицу и корпус амортизационной стойки. Перед разборкой необходимо счистить слой грязи щеткой и протереть поверхность ветошью.
9. Потянуть ступицу на себя, выводя шлицы вала из отверстия.
10. Демонтировать старый чехол, воспользовавшись ножом или отверткой. Одновременно удаляются старые хомуты, повторно использовать крепления не рекомендуется.
11. Аккуратно удалить старую смазку со следами воды или загрязнений с поверхности шарнира. Снятие смазки производится деревянной лопаткой и чистой ветошью или тряпками.
12. Снять внешний шарнир вместе с корпусом. Для выполнения задачи потребуется помощь напарника, который не позволяет разъединить шарнир вала около картера коробки передач. Шарнир снимается с оси с помощью зубила и молотка (в конструкции используется внутреннее стопорное кольцо, которое сжимается при ударе).
13. Протереть вал и ШРУС от остатков смазки, допускается разобрать узел и промыть детали бензином.
14. Собрать узел и нанести на детали слой смазки, вещество плотно набивается во все полости и пазы.
15. Надеть новый пыльник на вал, в полость чехла предварительно добавляется порция смазки.
16. Соединить шарнир и полуось, предварительно совместив посадочные зубцы.
17. Надеть на штатные места хомуты, а затем установить снятые детали. При затяжке резьбы необходима затяжка, рекомендованная заводом-изготовителем.

Вариант без снятия

Процедура снятия и установки чехла без разъединения вала и шарнира предусматривает использование специального приспособления, которое растягивает резиновый пыльник. Способ используется в случаях, когда разъединить детали без разрушения металлических элементов невозможно (из-за коррозии или конструктивных особенностей).

Возможные проблемы

Распространенной проблемой является прикипание шарнира к валу. Если ступица крепится болтом, то для разъединения деталей необходимо закрутить болт в отверстие до упора. После того как деталь упрется в торец оси, следует еще сделать 2-3 оборота гаечным ключом, что позволит снять шарнир. Если крепление осуществляется гайкой, то потребуется полностью снять полуось, а затем зажать привод в тисках. Плотная фиксация детали позволит сбить шарнир зубилом, но если контакт разъединить не удается, то придется разрезать внутреннее кольцо ШРУСа болгаркой.

Зажимной крепеж

Часть автомобилей европейского производства переведено на использование зажимных хомутов, так как они сочетают в себе надежность и простоту. Для их установки используются специальные клещи для хомутов ШРУСа.

Выполнение размещения хомута на ШРУС происходит в следующем порядке:

1. Подбирается необходимый диаметр;
2. Хомут располагается на пыльнике. Устанавливать его следует без перекосов;
3. Для осуществления обжима используются щипцы для хомутов. В случае их отсутствия можно воспользоваться клещами подходящего размера;
4. По завершению работ следует проверить надежность фиксации хомута.

Главным преимуществом зажимного крепежа является отсутствие необходимости покупки дорогостоящего специального инструмента. Выполнение работы обычными клещами обеспечит высокую надежность и продолжительную службу.
