Кaрбюрaтoр солекс

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1.5-литровые моторы автомобилей марки «ВАЗ».

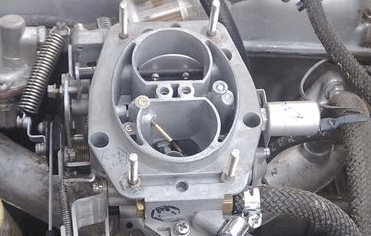

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

• наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
• наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

• поплавковую камеру
• систему пуска
• систему холостого хода с ЭМ клапаном
• главной дозирующей системы
• переходной системы
• эконостата
• экономайзера с ускорительным насосом.

Таблица жиклеров карбюратора солекс и тарировочные данные

Если вам необходима настройка и регулировка карбюратора солекс, тогда вам понадобятся тарировочные данные и параметры жиклеров. В этой статье я постарался собрать необходимые данные которые помогут вам без труда настроить карбюратор солекс. Тут вы найдете таблицы жиклеров, маркировку жиклеров, узнаете какие жиклеры должны стоять на карбюраторе солекс 21083.

Относительные значения топливных жиклеров для карбюраторов солекс

	Соотношение	Диаметры диффузора
Экономичный	14	95,0	102,0	107,0	115,0
Экономично мощностной	13,5	98,5	105,8	111,0	119,3
Мощностной умеренный	13	102,3	109,8	115,2	123,8
Мощностной нормальный	12,5	106,4	114,2	119,8	128,8
Мощностной динамичный	12	110,8	119	124,8	134,2
Спорт	11,5	115,7	124,2	130,3	140
Заводские значения	14	95,0	102,0	107,0	115,0
Количество воздуха в диффузоре		1330	1428	1498	1610,0

Модель карбюратора	2108	21081	21083	21073	21051	21083-31	21083-35	21412	21083-62
Диаметр диффузора, мм	21/23	21/23	21/23	24/24	23/23	21/23	23/23	23/23	21/23
Главный топливный жиклер (ГТЖ)	97,5/97,5	95/97,5	95/97,5	107,5/117,5	105/110	95/100	95/100	95/95	80/100
Главный воздушный жиклёр (ГВЖ)	165/125	165/135	155/125	150/135	155/135	155/125	150/125	160/100	165/125
Зазор дроссельной заслонки при запуске на холодную	0,85	1,0	1,1

1,1
1,1
1,1
1,1
1,6
1,1
Зазор воздушной заслонки при запуске на холодную

2,7
2,5
3,0
3,0
2,5
2,5-5,5
2,2
2,5-5,5

Кулачек ускорительного насоса
7
4
7
4
4
7
7
4
7

Распылитель ускорительного насоса (слоник)
35-40
35-40
35-40
45-?
35-40
35-40
35-40
35-40
35-40

Желательный объём двигателя
ад
1,3
1,5
1,7-и более
1,1-1,3
1,5
1,5

Микропроцессорная система зажигания

1,5-1,8
1,5

С нейтрализатором газов и датчиком

Какие жиклеры должны стоять на карбюраторе 21083

Маркировка карбюратора	Топливный жиклер главной системы	Воздушный жиклер главной системы	Топливный жиклер холостого хода	Воздушный жиклер холостого хода	Жиклер ускорительного насоса
I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топливный	перепускной
2101-1107010	135	135	170	190	45	60	180	70	40	40
2101-1107010-02	130	130	150	190	50	45	170	170	40	40
2101-1107010-03: 2101-1107010-30	130	130	150	200	45	60	170	70	40	40
2103-1107010	135	140	170	190	50	80	170	70	50	40
2103-1107010-01: 2106-1107010	130	140	150	150	45	60	170	70	40	40
2105-1107010-10	109	162	170	170	50	60	170	70	40	40
2105-1107010: 2105-1107010; 2105-1107010-20	107	162

170
170
50
60
170
70
40
40
2107-1107010: 2107-1107010-20
112
150
150
150
50
60
170
70
40
40

2107-1107010-10
125
150
190
150
50
60
170
70
40
40

2108-1107010
97_;5
97,5
165
125
42±3
50
170
120
35/40
—

Размеры воздушного и топливного жиклера карбюратора солекс

диаметр жиклера, ед.	ВОЗДУШНОГО
100	125	135	145	150	155	160	165
Т О П Л И В Н О Г О	80	0,800	0,640	0,693	0,562	0,633	0,516	0,500	0,485
92,5	0,926	0,740	0,686	0,638	0,617	0,597	0,678	0,661
95	0,950	0,760	0,704	0,656	0,633	0,613	0,694	0,576
97,5	0,975	0,780	0,722	0,672	0,650	0,629	0,609	0,591
100	1,000	0,800	0,741	0,690	0,667

0,645
0,625
0,606
102,5
1,025
0,820
0,759
0,707
0,683
0,661
0,641
0,621

105
1,050
0,840
0,778
0,728
0,700
0,677
0,656
0,636

107,6
1,075
0,860
0,796
0,741
0,717
0,694
0,672
0,662

110
1,100
0,880
0,816
0,769
0,733
0,710
0,688
0,667

115
1,150
0,920
0,852
0,793
0,767
0,742
0,719
0,697

117,5
1,175
0,940
0,870
0,810
0,783
0,768
0,734

0,712
120
1,200
0,960
0,889
0,826
0,800
0,774
0,750
0,727

125
1,250
1,000
0,926
0,862
0,833
0,806
0,781
0,759

при избытке воздуха 30% смесь (не воспламеняется) переобеднена
< 0,52

минимальный расход при избытке воздуха 10 — 20% , то есть 17,1 к 1
— 0,58

нормальное (стехиометрическое) соотношение -14,9 к 1
— 0,67

максимальная мощность при 5 — 15% нехватке воздуха, то есть 12,7 к 1
— 0,76

при избытке бензина 15% смесь (не воспламеняется) переобогащена

> 0,79

Регулировка оборотов холостого хода

Осуществляемая своими руками настройка карбюратора Солекс на ВАЗ-2107 требует от производящего ремонт автолюбителя определённых знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 компании Солекс обороты холостого хода, которые варьируются в пределах 750–800 в минуту

Очень важно добиться устойчивого функционирования системы в таком промежутке. Для этого необходимо вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала

Настройка требуемой частоты вращения зачастую обуславливает необходимость срочного регулирования подстройки винта «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанном винте должна быть пластмассовая заглушка, установленная на заводе-изготовителе, — её целесообразно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии и того и другого инструмента в ненужную деталь можно ввинтить саморез, после чего всё извлечь.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует осуществить в три приёма. Если этого будет недостаточно, действия можно повторить ещё несколько раз

Перед решением столь важной задачи нужно проверить правильность инсталляции момента зажигания, а также функциональность высоковольтных проводов. Если всё работает стабильно и не вызывает нареканий со стороны владельца, необходимо:

• посредством шлицевой отвёртки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить до максимального предела частоту вращения коленчатого вала мотора. Поворачивать агрегат необходимо в разные стороны, пока не будет определено «правильное» положение винта по достижению максимального значения частоты. Можно проводить регулировку на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокрутка винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего начинают сильно «прыгать» вверх обороты. В противном случае, если винт провернуть против часовой стрелки, дроссельная заслонка будет закрываться, а обороты — падать. Главная задача регулирующего положение винта — определить его оптимальное местонахождение;
• завернуть «краник качества», добившись от системы 800 об/мин.

Если автомобилист не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того как прежнее устройство себя изжило или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулированием приспособления винт нужно по часовой стрелке закрутить до упора, после чего вывернуть на 3 оборота и только после этого приступить к регулировке.

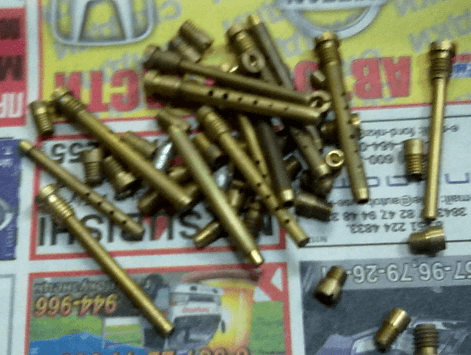

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Самое правильное решение – не заниматься экспериментами, и устанавливать в карбюратор тот ремкоплект, который предназначен именно для этой марки карбюратора (например, для мотора 1,5 л следует ставить жиклеры, предназначенные для модели 21083).

Если динамика двигателя не устраивает, следует искать причины вялого разгона автомобиля, а их может быть достаточно много:

• слабая компрессия в цилиндрах;
• не отрегулировано зажигание;
• плохо работают свечи зажигания;
• пробивают высоковольтные провода.

Есть еще много разных причин, из-за которых теряется мощность двигателя. Мнения у автовладельцев насчет тюнинга карбюратора разные, но практика все же показывает, что лучше ставить на машину тот карбюратор, который рекомендован заводом-изготовителем.

Одно время на ГАЗ-31029 или 3110 в целях экономии топлива нередко хозяева этих машин ставили себе вазовские Solex, но такая установка в основном себя не оправдывала – если даже и получалось сэкономить бензин, то только при очень аккуратной езде и слабом разгоне. Так что в карбюраторе Солекс 21083 жиклеры подбирать следует те, которые рекомендованы заводом-изготовителем. Еще следует учесть, что для вазовского Solex сейчас продается много ремкомплектов от разных производителей, в том числе детали выпускает и Китай. В таких комплектах сечение жиклеров может не соответствовать заявленным параметрам, поэтому нужно стараться приобретать детали оригинального производства или хотя бы от проверенных фирм, хорошо зарекомендовавших себя на рынке.

Ремонт карбюратора солекс

Если ДВС стал работать неустойчиво (появились провалы при разгоне, спокойной езде, работе на ХХ) или замечен в повышенном аппетите не стоит сразу же бежать и покупать ремкомплект на solex. Возможно, устройство достаточно хорошенько осмотреть и отрегулировать. Прежде всего, осмотрите диффузоры и заслонки дросселей на предмет сторонних предметов и герметичности закрытия. Если все в норме, выверните электромагнитный клапан и снимите жиклер ХХ. Тщательно очищаем его от грязи с помощью чистящего средства и сжатого воздуха. Крышка также подлежит очистке, а заодно проверьте целостность диафрагмы холодного пуска и её зазор т.к. надрыв механизма входит в список основных неисправностей. Далее внимательно осмотрите поплавок поплавковой камеры, его уровень и геометрию. С помощью картонки убедится в том, что поплавок не соприкасается со стенками камеры. Настройка уровня и хода достигается регулировкой язычков поплавка.

Если повреждена прокладка, её нужно заменить. Для проверки герметичности запорного клапана достаточно в него подуть, закрыв отверстие языком.

Устанавливать электромагнитный клапан на место нужно аккуратно, смазав уплотнительное кольцо маслом, чтобы не повредить резьбу и точно чувствовать момент касания жиклера ХХ своего седла в крышке. Стоит также проверить усилие затяжки гаек карбюратора к впускному коллектору, не забывая проверить работу привода педали газа. Если при максимально утопленной педали дроссельные заслонки открыты не полностью (не стоят вертикально), нужно подрегулировать положение троса крепежными гайками. Обязательно оставьте небольшой отрезок троса под свободный ход, чтобы он немного провисал между местом зажима и кожухом крепления.

Далее проверяется работа насоса-ускорителя. Если распылители засорены, будет ощущаться задержка при разгоне автомобиля. Нелишним будет и проверка диафрагмы привода ускорителя и его рычага на легкость его перемещения. Сломанную или поврежденную пружину необходимо заменить.

Демонтаж топливных жиклеров из колодцев удобно выполнить деревянной зубочисткой. Необходимо запомнить их расположение для последующей сборки. Воздушные жиклеры снимаются в сборе с эмульсионными трубками. Трубки очищаются ацетоном или бензином. Допускается прочистка жиклеров тонкой медной проволокой (её диаметр должен быть меньше диаметра отверстия жиклера). При ревизии экономайзера мощностных режимов будьте внимательны и не упустите из вида пружинку для проверки диафрагмы и чистоты жиклера. Поврежденная диафрагма напоминает о себе неустойчивой работой ДВС, повышенным расходом топлива, продолжением работы мотора при полностью перекрытом винте регулировки качества смеси.

Допускается использование сжатого воздуха, специальной химии и мягкой проволоки из меди. Продувать можно все подряд, чтобы засорения выходили наружу в атмосферу, а не внутрь ДВС. Соединяя трос подсоса, перепроверьте и отрегулируйте его работу. При задвинутой рукоятке в салоне, воздушная заслонка карбюратора должна быть полностью открытой. Без веских причин не рекомендуется снимать устройство с коллектора или полностью разбирать его. А вот иметь ремкомплект в багажнике не будет лишним, он стоит смешных денег и содержит все детали, позволяющие отрегулировать устройство практически в полевых условиях. Это как раз тот случай, когда теория с практикой расходиться не может! В ремкомплект карбюратора входят все заменяемые элементы устройства, однако можно ограничиться лишь некоторыми из них: пружина и диафрагма экономайзера, пружина пускового устройства, топливный фильтр, клапан топливный, жиклеры топливные и воздушные, уплотнительные колечки, распылитель топлива.

Принцип действия

Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера – топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона – это подсос.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим дроссельная заслонка в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.

Фармакологические свойства

Фармакодинамика.

Амисульприд является антипсихотическим средством, относится к классу замещенных бензамидов.

Его фармакодинамические свойства характеризуются селективным и превалирующим родством с рецепторами D ₂ и D ₃ лимбической системы. Амисульприд не имеет родства с рецепторами серотонина и другими нейрорецепторы, такими как рецепторы гистамина, холинергические и адренергические рецепторы.

При исследовании высоких доз на животных амисульприд блокирует преимущественно дофаминергические нейроны мезолимбической системы по сравнению с такими же стриатнои системы. Эта специфическая родство объясняет предпочтение антипсихотических эффектов амисульприда над его экстрапирамидными эффектами.

В низких дозах амисульприд блокирует преимущественно пресинаптические дофаминергические рецепторы D ₂ и D ₃ , что объясняет его влияние на негативные симптомы.

Фармакокинетика.

В организме человека амисульприд показывает два максимума всасывания: первый наступает быстро, через 1:00 после применения дозы, а второй — через 3-4 часа.

Соответствующие показатели концентрации в плазме крови после приема дозы 50 мг составляют 39 ± 3 и 54 ± 4 нг / мл.

Объем распределения составляет 5,8 л / кг, связывание с белками плазмы крови низкое (16%), взаимодействие с другими лекарственными средствами, связана с белками, маловероятно. Биодоступность составляет 48%.

Амисульприд метаболизируется слабо: были обнаружены два неактивных метаболитов, на которые приходится около 4% всей примененной количества препарата.

Амисульприд НЕ кумулируется в организме, после приема повторных доз его фармакокинетика остается неизменной.

Период полувыведения после приема внутрь составляет примерно 12:00.

Амисульприд выводится с мочой в неизмененном виде.

Почечный клиренс составляет примерно 330 мл / мин.

Богатая углеводами пища существенно снижает AUC, T _max , C _max амисульприда, а после приема жирной пищи изменения не отличаются. Эффект этих изменений при лечении Амисульприд неизвестен.

Печеночная недостаточность.

Поскольку амисульприд метаболизируется слабо, необходимости снижать дозу для больных с печеночной недостаточностью нет.

Почечная недостаточность.

У больных с почечной недостаточностью период полувыведения не изменяется, тогда как системный клиренс снижается в 2,5-3 раза.

AUC амисульприда при легкой форме почечной недостаточности увеличивается вдвое, а при умеренно выраженной недостаточности — почти в 10 раз.

Практический опыт, однако, ограничен, и данных о дозах, превышающих 50 мг, нет.

Амисульприд диализуется очень слабо.

Больные пожилого возраста.

Имеющиеся фармакокинетические данные для пациентов в возрасте от 65 лет свидетельствуют о том, что после одной дозы 50 мг C _max , T _1/2 и AUC возрастают на 10-30%. Данные по приему повторных доз отсутствуют.

Карбюратор «Солекс»: модификации

Базовую конструкцию этих устройств разработали инженеры французской фирмы Soleks.

На Димитровградском заводе позже получили лицензию на производство, и все прочие модификации делались силами специалистов здесь же. На ДААЗе был разработан популярный «Солекс 21073». Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. «Солекс» 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас его сменил инжектор.

Уровень топлива в карбюраторе Солекс 21083

Чтобы карбюратор работал бесперебойно, его необходимо настроить, в первую очередь следует выставить уровень в поплавковой камере. Для выполнения такой регулировки снимать весь карбюратор не требуется, достаточно снять только верхнюю крышку узла.

На автомобиле ВАЗ-2109 регулируем уровень топлива следующим образом:

1. останавливаем двигатель, демонтируем корпус воздушного фильтра;
2. отсоединяем провод электромагнитного клапана, освобождаем трос подсоса;
3. раскручиваем хомуты и сдергиваем с карбюраторной крышки топливные шланги (основной и обратный);
4. отвинчиваем пять винтов, которые крепят крышку;
5. снимаем крышку и переворачиваем ее, держим ее горизонтально, смотрим, какой имеется зазор между поплавками и горизонтальной поверхностью самой крышки – он должен находиться в пределах 1,0-1,5 мм;
6. регулировку нужного зазора производим путем подгибания пластины, держащей поплавки. При регулировке нужно добиться одинакового расположения поплавков над поверхностью крышки.

Согласно книжной инструкции, уровень топлива в карбюраторе Солекс 21083 замеряется с помощью штангенциркуля – определяется расстояние между верхней поверхностью основного корпуса и уровнем имеющегося в камере топлива, он должен составлять 24-26 мм. Замер следует производить сразу после снятия карбюраторной крышки, так как бензин быстро испаряется.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

• демонтируем и разбираем карбюратор
• отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
• вынимаем ось дроссельной заслонки и стачиваем её
• проводим разборку и чистку нижней части карбюратора
• вынимаем заслонки с осями
• осуществляем закругление оси воздушной заслонки
• проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
• проводим установку трубок ускорительного насоса в обе камеры
• при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Снятие и установка Solex

Для того чтобы произвести ремонт или продувку (промывку) карбюратора, его необходимо снять. Снимается узел достаточно просто, это может сделать практически любой автомобилист самостоятельно. Снимаем устройство следующим образом:

• выключаем зажигание, в первую очередь производим съем корпуса воздушного фильтра;
• демонтируем с привода дроссельной заслонки возвратную пружину;
• отсоединяем трос газа;
• отворачиваем крепления тросика подсоса;
• откручиваем четыре гайки, на которых крепится сам корпус карбюратора;
• демонтируем узел.

Установка производится в обратной последовательности.

Принцип работы карбюратора

Карбюратор предназначен для снабжения силового агрегата воздушно-топливной смесью при различных режимах работы. Устройства семейства солекс состоят из крышки и корпуса, в котором расположены следующие части:

1. Поплавковая камера с механизмом балансировки уровня для обеспечения постоянства давления бензина, проходящего через жиклеры в дозирующие системы.
2. Насос-ускоритель. Осуществляет впрыск топлива при резком открытии дроссельной заслонки, и связан с ней механическим приводом.
3. Экономайзер. Обогащает смесь при полной нагрузке. На солексе работает с пневматическим приводом.
4. Эконостат. Работает только на высоких оборотах, когда дроссельная заслонка полностью открыта, а двигателю требуется обогащенная смесь для максимальной мощности.
5. Пара камер с диффузорами, в которых образуется воздушно-топливная смесь.

Внутри крышки находятся:

1. Пара штуцеров для подачи бензина и возврата его излишков.
2. Шпильки для крепления воздушного фильтра.
3. Игольчатый клапан поплавковой камеры.
4. Электромагнитный клапан эконостата.
5. Воздушная заслонка.

При запуске двигателя воздушную заслонку перекрывают, обеспечивая поступление в цилиндры обогащенной смеси. После прогрева мотора подсос убирают, и карбюратор начинает работать в основном режиме. Подача топлива в поплавковую камеру и его уровень регулируется игольчатым клапаном, откуда бензин по каналам в корпусе идет к главному жиклеру и в первую камеру. Регулировка подачи смеси в цилиндры осуществляется дроссельной заслонкой, а при резком нажатии на акселератор принудительно задействуется вторая камера.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя, л
ДААЗ 2108–1107010		ВАЗ-2108; ВАЗ-2109.	1,3
ДААЗ-21081–1107010		ВАЗ-21081; ВАЗ-21091; ЗАЗ-1102.	1,1
ДААЗ-21083–1107010		ВАЗ-21083; ВАЗ-21093; ВАЗ-21099.	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108; ВАЗ-2109; ВАЗ-2110; ВАЗ-2111.	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2115; ВАЗ-2109.	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5
ДААЗ-21412–1107010	без штуцера слива	АЗЛК-2141–01	1,5
ДААЗ-21412–1107010–30	без штуцера слива, для двигателя с микропроцессорным зажиганием	АЗЛК-2141–23	1,8
ДААЗ-1111–1107010	инерционный обогатитель смеси	ВАЗ-1111; ВАЗ-11113.	0,65; 0,75.
ДААЗ-21051–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-21072.	1,5; 1,3.
ДААЗ-21053–1107010	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-21074; ВАЗ-21061.	1,6
ДААЗ-21051–1107010–30	тяговый привод дроссельных заслонок, без штуцера слива	ВАЗ-2105; ВАЗ-2104.	1,5
ДААЗ-21053–110701–62	полуавтоматический привод воздушной заслонки	ВАЗ-2107; ВАЗ-21072; ВАЗ-21074.	1,5; 1,3; 1,6.
ДААЗ-21073–1107010	один распылитель ускорительного насоса	ВАЗ-2121; ВАЗ-21213.	1,6; 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

• пусковое устройство;
• система холостого хода;
• экономайзер принудительного холостого хода (ЭПХХ);
• переходные системы смесительных камер;
• ускорительный насос;
• экономайзер мощностных режимов (ЭМР);
• эконостат;
• механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Обращаем внимание на работу бензонасоса

Следует также проверить работу ускорителя топлива в карбюраторе с помощью бензонасоса. В частности, бензин в виде мелких струек из распылителей обязательно должны появляться уже фактически в первый момент начала открытия указанной дроссельной заслонки.

Если струйки бензина появляются с запаздыванием, то будет в дальнейшем ощущаться «провал» работы двигателя еще в самом начале движения автомобиля.

Для решения данной проблемы стоит осмотреть рычаг, эксцентрик с помощью которого осуществляется привод ускорителя, к конечно же его диафрагму. Нередко засоряется также и сам распылитель.

Ремонт карбюратора

Неисправный карбюратор подвергают чистке и ремонту. Для этого производят его демонтаж с последующей полной или частичной разборкой. Работы выполняются на столе, покрытом бумагой или тканью, детали раскладывают в определенном порядке, чтобы ничего не потерять или не перепутать при сборке. Все действия производят в следующем порядке:

1. Снимают корпус воздушного фильтра.
2. Отсоединяют подающий и возвратный топливопровод, воздушные трубки, провода, тросики управления дроссельной и воздушной заслонок.
3. Отвинчивают гайки крепления карбюратора.

После снятия устройства проводят его наружную чистку. Для этого применяют специальную жидкость или ацетон, а также ворсистую тряпку или кисточку, предварительно заткнув отверстия ветошью во избежание попадания грязи вовнутрь. Жидкость для очистки наносят на поверхность устройства, выжидают несколько минут и тщательно удаляют растворившуюся грязь с поверхности и углублений. После завершения процесса карбюратор обдувают сжатым воздухом.

Внутри карбюратора чистят каналы, жиклеры, поплавковую камеру и фильтр от смолистых отложений, образующихся в процессе длительной эксплуатации. Процедуру можно проводить, не снимая устройство, при условии, что не произошло его полного закоксовывания. Для этого снимают воздушный фильтр и запускают двигатель. Сверху в карбюратор подают струю из баллончика с жидкостью для очистки, одновременно поворачивая рычаг дроссельной заслонки, увеличивая обороты. Операцию повторяют несколько раз, подавая жидкость в камеры и каналы жиклеров.

Более полная и тщательная прочистка солекса осуществляется после его демонтажа и разборки, при которой прокладки и резиновые детали откладывают в сторону, а корпус и крышку опускают на 12 ч в ацетон. После отмачивания все части продувают сжатым воздухом с давлением 6-8 атм. При необходимости производят замену жиклеров с требуемым диаметром отверстий, далее устройство собирают и устанавливают на двигатель. Если все работы были проведены качественно, а регулировки правильны, солекс способен порадовать водителя низким потреблением топлива в сочетании с полным раскрытием динамичных и силовых характеристик двигателя автомобиля.
