Установка карбюратора «солекс» на классику

Установка карбюратора «Солекс» на «шестёрку» ВАЗ

Поскольку агрегат от автомобиля ВАЗ-21083 предназначался для двигателя с тем же объёмом (1500 см 3 ), то именно он лучше всего подходил в виде альтернативы штатному «Озону». Благодаря увеличенным поплавковым камерам обеспечивался больший уровень бензина. В паре с «восьмёрочным» двигателем он демонстрировал не особо выдающиеся, по сравнению с ВАЗ-2106, характеристики. Однако модели ему всё же повысить удалось. Далее, мы рассмотрим, как правильно должна выполняться установка карбюратора «Солекс» на ВАЗ-2106, после чего разберёмся, как производится его регулировка.

Рассматриваемый карбюратор не так сложно поставить на двигатель «шестёрки», поскольку его крепления абсолютно такие же, как у родного агрегата. При этом сама его конструкция отличается, поэтому перед монтажом придётся приобрести некоторые детали. Для успешной установки и нормальной работы мотора вам, помимо самого карбюратора, потребуется:

• набор прокладок — одна бумажная и две паронитовые;
• топливный шланг длиной в 1 метр;
• стандартный набор гаечных ключей и отвёртки;
• герметик (можно купить в любом магазине автозапчастей).

Опытные автомобилисты часто меняют проблемный Озон на более надежный Солекс

Если вы подготовили всё необходимое, можно приступать к монтажу, но перед тем как установить карбюратор «Солекс», позаботьтесь о том, чтобы на месте его соприкосновения со впускным коллектором не было загрязнений и пыли. Предполагается, что вы предварительно сняли старый агрегат, открутив крепёжные гайки и отсоединив все тяги, провода и шланги. Тщательно очистите место соединения, чтобы предотвратить попадание посторонних предметов в двигатель и следуйте приведённой ниже инструкции:

1. Нанесите на место соприкосновения поверхностей герметизирующий состав и положите три прокладки таким образом, чтобы одна толстая находилась между двумя тонкими. После подготовки посадочного места можно начинать установку карбюратора «Солекс» на двигатель автомобиля ВАЗ-2106, но перед этим его лучше разобрать на две части, что существенно упростит процесс монтажа.
2. Теперь можно устанавливать кулису тяг привода дроссельной заслонки от ВАЗ-21083, после чего остаётся поместить на своё место сам агрегат, зафиксировав его крепёжными гайками.
3. Дальнейшие действия заключаются в подсоединении троса и шлангов. И начинать следует с троса, управляющего воздушной заслонкой. Он должен быть выставлен на длину, достаточную для подключения.
4. После этого очередь подходит к топливному шлангу, который следует одним концом подсоединить к топливной системе, а другой надеть на вход карбюратора. Шланг лучше заранее подогнать по длине, чтобы он не болтался в моторном отсеке.
5. Что касается топливопровода обратки, то его необходимо подключить к фильтру тонкой очистки через обратный клапан — так он будет задействован в цепи топливоподачи. Есть ещё один вариант, подразумевающий установку простой заглушки в штуцер возврата топлива. Но первый способ более предпочтителен, так как он исключает вероятность перегрузки клапанного механизма карбюратора, которая может стать причиной нарушений в его работе.
6. Если вопрос с обраткой решён, остаётся только установить электромагнитный запорный клапан. После этого поставьте на место верхнюю часть карбюратора с новой прокладкой и зафиксируйте её гайками.
7. К тройнику агрегата следует подключить шланги вакуумного регулятора и системы подогрева. После этого установите на место все пружины, причём они не нуждаются в замене, если находятся в нормальном состоянии. Установите на место корпус и крышку воздушного фильтра.

Читать дальше: Акриловая эмаль для автомобилей

На этом этапе агрегат можно считать готовым к эксплуатации, но для его полноценного и бесперебойного функционирования недостаточно лишь знать, как установить карбюратор «Солекс» на ВАЗ-2106 — устройство нуждается в настройке. Об этом и пойдёт речь далее.

Тарировочные данные и параметры карбюратора ДААЗ 21053-1107010-20 Солекс: 3 комментария

1 камера 2332. 2 камера 2432. Так правильней.

Долго думал про карбюратор Солекс

для классики, сравнивал цены, есть ДААЗ 21053-1107010-20 и ПЕКАР К178И.21053-1107010-20, чуть было не купил ПЕКАР, но ДААЗнеожиданно подешевел с 3990р до 3790р, а потом и вовсе до 2990р

итак что я знал про карбюраторы для классики объемом двигателя 1,5-1,6:

1) для класики(2105, 2107, 2104) с объемом движка 1,5-,1,6 предназначен карбюратор типа СОЛЕКС 21053-1107010-20

— без вариантов! (никакой не 083 — словите гемора, словите-словите!)

2) расход с карбюратором СОЛЕКС по сравнению со штатным карбом 2107-1107010 будет БОЛЬШЕ!

, машина более приемистая, но за все надо платить — в среднем больше на 0,5 литра на 100км

устанавливал не сам — установили без экономайзера, пока не знаю лучше так или нет

рекомендую

к просмотру на Youtube блог карбюраторщика из ДмитровоградаНаиля Порошина — очень интересно! Видеоблог Наиля Порошина (Дмитровоград)

чтобы Солекс не засирался

(у них такой недостаток) можно установить сеточку и не знать проблем вообще, а также резаный 4й «кулачок от Наиля»

1) машина стала чутка порезвее 2) прогревать надо меньше чтобы тронуться с места 3) да машина приемистая! (плавность хода при переключении передач) 4) вроде даже расход уменьшился, даже без экономайзера — полагаю штатный карб был чутка засран и кушал бензин очень хорошо

и итог: инжекторный двигатель не нужен, Солекс-а 21053-20 хватает за уши

Читать также: Легковая с прицепом какая категория

рекомендую к установке!

продолжение истории

поездил денек, смотрю холостой ход 1000 где то, подкрутил до 750, а на следующий день холостой ход вообще пропал, как только оттормаживась на перекрестке машина встает…подкрутил обратно…но холостые плавают 850-1200, так и езжу (решено — вылетела затычка в коллекторе, заткнул по новой и винтом выставил аккуратно обороты — все гуд)

ПРОШУ ПРОКОММЕНТИРОВАТЬ установку, как надо сделать?

Цена вопроса: 3 500 ₽

Важные моменты регулировки

После того как устанавливаемый элемент конструкции обретёт оптимальное положение, необходимо понажимать педаль «газа»: автомобилист должен проверить функциональность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. Вместе с тем не должно быть резкого глушения движка, после того как педаль будет отпущена. При наличии негативных моментов придётся заново проводить регулировку карбюратора.

Подлежит проверке и содержание СО в выхлопных газах силового агрегата, согласно правилам, после подобных манипуляций оно должно уменьшиться. При идеальной работоспособности всех составляющих СО должно колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придётся дополнительно проверить силовой агрегат, так как подобные моменты свидетельствуют о том, что топливо «идёт» в смесительную камеру, минуя систему холостого хода

В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы его закрыть. Вместе с этим следует измерить диаметр отверстия жиклёра, который иногда больше нужного

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Варианты доработки штатного карбюратора ВАЗ

Существует два основных варианта самостоятельной доработки карбюратора, который установлен на «семёрку» заводом. Преимущество любого из них очевидно — не нужно покупать новый карбюратор. Однако владелец должен хорошо знать конструкцию штатного прибора, чтобы суметь грамотно выполнить доработку.

Конструктивная доработка

Конструктивная доработка считается одним из самых распространённых способов «мобилизовать» все силы старого карбюратора. Именно таким образом решается проблема мощности двигателя — сразу же после доработки водитель почувствует кардинальные изменения в силовой тяге автомобиля.

Конструктивная доработка может быть проведена только на снятом с автомобиля карбюраторе. Рекомендуется предварительно очистить корпус устройства от пыли и следов бензина.

Доработка конструкции карбюратора на ВАЗ 2107 подразумевает выполнение следующих действий:

1. Удаление пружинки соединения вакуумного насоса и заслонки дросселя в обеих камерах.
2. Изготовление из тонкой проволоки привода и соединение заслонки с рычагами насоса напрямую — то есть замена пружинок на проволоку.
3. Замена диффузора камеры № 1 на более крупный (с 3,5 до 4,5).

4. Установка нового распылителя на насос-ускоритель (распылитель должен иметь значение не менее 40).

На этом минимальная конструктивная доработка карбюратора на ВАЗ 2107 может быть закончена. Однако опытные автовладельцы рекомендуют ещё выполнить замену жиклёров — как воздушных, так и топливных. Это позволит обеспечить карбюратор более стабильными потоками двух компонентов эмульсии (бензин и воздух), особенно если установить жиклёры с большей пропускной способностью (на 1–2 размера больше штатных).

Более широкие отверстия воздушных жиклёров будут создавать обогащённую смесь быстрее

Выполненная работа позволит не просто увеличить мощность мотора, но и сэкономить на потреблении топлива. Хотя в некоторых случаях, как отмечают автолюбители, замена пружинок на проволоку не позволяет заслонкам вовремя закрываться, что может привести к увеличению расхода бензина.

Видео: процесс работы

Тюнинг при использовании ремкомплекта

Использование ремкомплекта для тюнинга карбюратора подходит для тех случаев, когда водителя перестала устраивать работа силового агрегата — медленный разгон или потеря мощности при езде в гору. При этом стоимость обычного ремонтного комплекта невелика, тогда как эффект от его использования можно почувствовать сразу же.

В состав ремкомплекта входят все необходимые для тюнинга детали

Такая доработка включает в себя ряд действий при полностью разобранном карбюраторе:

1. Приобретается ремонтный комплект на заводской карбюратор ДААЗ.
2. Наждачной бумагой самой мелкой зернистости полируются главные диффузоры. Малые диффузоры также подвергаются полировке, но уже напильником с мелким зерном.
3. Устанавливаются или меняются все детали из ремкомплекта, после чего карбюратор собирается.

4. При необходимости регулируется расхода топлива (используя винты качества и количества).

Этот способ тюнинга требует максимального внимания и осторожности. Если хотя бы один элемент ремкомплекта установлен неверно, то о стабильной работе карбюратора не может быть и речи

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

• Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
• Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

• Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
• Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
• Не правильно подобраны жиклеры.
• Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
• Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
• Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

• неисправность или негерметичность игольчатого клапана;
• негерметичность или пробой поплавка;
• поплавок при перемещении по камере задевает за стенки;
• уровень горючего в поплавковой камере превышен;
• жиклеры, подающие воздух, засорены;
• выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

• загрязнение топливного фильтра;
• образование льда в бензопроводе;
• утечки в местах соединения топливопровода;
• помехи в шланге, который идет от бензобака;
• выход из строя бензонасоса;
• загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

• заливом из-за загрязнения топливных каналов;
• ошибочной настройкой зазоров;
• неисправностью привода дроссельной заслонки;
• плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

• Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
• Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Виды карбюраторов

Следует сказать, что карбюраторы на ВАЗ существуют всего трех типов. Это карбюраторы Вебер, Солекс и Озон. Все три с успехом применяются на отечественных автомобилях, так как почти все они разрабатывались для этой цели. Исключением является карбюратор типа Вебер. Его история начинается с Италии, а поскольку некоторые российские авто тоже имеют эти корни, итальянский карбюратор как нельзя лучше чувствует себя в них. Создателем является Эдуард Вебер — человек, который подарил миру улучшение динамических показателей авто, а также меньший расход топлива.

Следующим карбюратором является Озон. Главной задачей при его разработке было уменьшение расхода топлива. На данный момент Озон еще можно встретить на многих автомобилях, однако попадаются они все реже. Дело в том, что карбюратор часто ломается. Конечно, назвать его совсем бесполезным нельзя, ведь свою задачу (создать меньший в сравнении с Вебером расход топлива) он выполнил на отлично. А если его правильно настроить, то динамические показатели тоже будут неплохие.

Следующий карбюратор — Солекс 21053 1107010. 21053 1107010 20 — это карбюратор Солекс пятой модификации. Солекс — это французская фирма, которая давно уже перестала выпускать свою продукцию. Ее дело подхватил ДААЗ (Димитровский Автоагрегатный Завод), который делает это и по сей день. Отличие Солекса от Озона минимальное, но существенное. Оно заключается в том, что карбюратор не ломается. При этом его показатели неплохие, их можно улучшить, правильно наладив устройство. Однако процесс настройки карбюратора не самый простой, и именно по этой причине выше упомянут карбюратор Солекс 21053 1107010. Дело в том, что модификация 21053 1107010 20 уже максимально налажена, и от вас требуется просто правильная его установка. В ней, кстати, тоже можно немного подкорректировать характеристики на устройство.

Регулировка холостого хода

Регулировкой холостого хода добиваются минимального содержания токсичных веществ в отработавших газах. Регулировка производится на прогретом двигателе, с установленным воздушным фильтром.

Так как регулировка холостого хода происходит при помощи газоанализатора, эту работу лучше провести на станции тех. обслуживания

Вращая пластмассовый винт регулировки количества смеси установить холостые обороты величиной 750 – 800 оборотов. Газоанализатором измеряется содержание СО в отработавших газах. Норма составляет 1% с допуском 0,3 процента.

При необходимости величина СО регулируется винтом качества, закрытом одноразовой пластмассовой заглушкой. При заворачивании винта содержание СО уменьшается, при отворачивании – увеличивается.

Далее винтом количества восстанавливают прежние обороты холостого хода и снова проверяют содержание СО. Регулировку повторяют до достижения оптимального результата. После регулировки резко нажмите на педаль газа – двигатель должен без провалов увеличить обороты, а после отпускания педали не должен глохнуть.

Регулировка карбюратора 2108 — 21099

Классика среди карбюраторов: ДААЗ 1107010

Карбюраторы для автомобилей ВАЗ производятся Димитровградским автоагрегатным заводом с начала выпуска этих автомашин. Первой появилась модель под номером 2101, которая предназначалась для небезызвестного ВАЗ 2101. Позднее ДААЗ выпустил целое семейство для разных моделей автомобилей.

Так, в 1980 году в этом ряду была выпущена модель ДААЗ 1107010, предназначенная для автомобилей серии 2105 и 2107. Карбюратор 1107010 способен приготовить оптимальный состав ТВС для всех режимов работы мотора без ущерба для динамичности автомобиля и без ущерба для окружающей среды.

При выборе модели, важно учитывать объем мотора. Карбюраторы выпускаются с разной маркировочной системой:

• 2105-1107010 идет на автомобили с рабочим объемом 1,2 и 1,3 л;
• 2107-1107010 устанавливается на двигатели объемом 1,5 и 1,6 л.

Возможны вариации. Например, для автомобиля ВАЗ 2105 может быть использован карбюратор 21053, который обычно используется для двигателей объемом 1,2 литра, в то время как карбюратор 2105; для мотора с объемом 1,3 литра.

Регулировка карбюратора ВАЗ 2105 не представляет сложностей, если автовладелец знает его устройство и знаком с расположением основных узлов. Устройство модели ДААЗ 1107010 — это симбиоз нескольких основных систем, подчиненных друг другу и работающих последовательно.

1. Система поддержания уровня топлива. Выполняет функцию постоянного уровня горючего в специальной камере.
2. Система пуска прогрева. Необходима для надежного запуска непрогретого мотора. Здесь происходит приготовление смеси, сильно обогащенной жидким топливом.
3. Система холостого хода. Необходима для обеспечения работы на холостом ходу при минимальных оборотах коленвала. Обеспечивает равномерную и стабильную подачу жидкого топлива на низких оборотах. Главная ДС при этом не работает.
4. Система ускорительного насоса. Предназначена для кратковременного обогащения топливно-воздушной смеси горючим в момент резкого открытия заслонки дрюсселя (например, при резком ускорении автомобиля). Благодаря ему мотор работает равномерно, без перебоев при разгоне.
5. Система дозирования топлива (главная). Регулирует подачу топлива во время движения автомобиля и при различных нагрузках двигателя.
6. Система эконостата. Это дополнительная система обогащения топливной смеси в случае полной нагрузки двигателя.

Все эти системы последовательно снабжаются горючим через специальное устройство — топливные жиклеры. Жиклеры определяют количество требуемого горючего для смешивания ТВС. То есть, жиклер — это своеобразный калибровочный механизм, который регулирует размеры канала подачи жидкого горючего.

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном, автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Устройство карбюратора Солекс 21083

Характерной особенностью карбюратора 21083, связанной с его назначением для поперечного расположения двигателя, стала двухсекционная камера с двумя поплавками, позволяющая стабилизировать состав смеси при разгонах, торможениях и резких поворотах с переменными ускорениями.

Поплавковая камера

Оба поплавка связаны между собой общим кронштейном, надавливающим при всплытии на шариковый подпружиненный клапан подачи бензина от топливного насоса. Таким образом уровень топлива, являющийся базовой величиной для многих настроек, поддерживается постоянным. Небольшие колебания не сильно влияют на работу и учтены при калибровках.

Надпоплавковое пространство сбалансировано, то есть в нём поддерживается давление уже после воздушного фильтра, чтобы его переходное сопротивление не влияло на настройки.

Система холостого хода

Холостой ход обеспечивается менее сложным способом, чем в Озоне, здесь нет полностью автономной системы. Бензин поступает из эмульсионного канала главной дозирующей системы первой камеры, после чего смешивается с воздухом от воздушного жиклёра холостого хода, и образовавшаяся смесь подсасывается через отверстие под дросселем первой камеры.

В системе также присутствует электрический клапан принудительного холостого ходя, перекрывающий топливо во время торможения двигателем и переходное отверстие переменного сечения в стенке рядом с краем дроссельной заслонки.

Главная дозирующая система

Состоит из двух главных топливных жиклёров, двух воздушных и эмульсионных трубок, по одному комплекту на каждую камеру. Смесь образуется в малых диффузорах, установленных внутри воздушного потока через большие диффузоры первой и второй камер.

Потоки подключаются последовательно по мере роста нагрузки, путём поочерёдного открытия обеих дроссельных заслонок.

Качественный состав смеси определяется соотношением сечений жиклёров и уровнем топлива в поплавковой камере. Количество соответствует скорости потока и разрежению в диффузорах.

Ускорительный насос

Для обогащения смеси в момент резкого открытия дросселей из-за инерционных эффектов приходится применять дополнительный ускоряющий насос. Это диафрагма, приводимая через шток от кулачка на приводе дросселей, впрыскивающая бензин через распылители в обе камеры.

Когда вторая камера ещё закрыта, чтобы избежать накопления там бензина от ускорителя дроссель установлен с небольшим зазором относительно стенок, через который и уходит добавочный бензин.

Экономайзер

При достаточно большой нагрузке дроссель первой камеры открывается полностью, разрежение под ним падает, и это изменение давление используется для дополнительного обогащения смеси.

Делает это подпружиненная диафрагма экономайзера мощностных режимов, открывая дополнительный канал поступления топлива к распылителю первой камеры. При малых нагрузках разрежение отводит диафрагму от шарикового клапана и не даёт обогащать смесь.

Эконостат

Самая простая система карбюратора, работающая при больших нагрузках, полном открытии обеих заслонок и максимальных частотах вращения коленчатого вала.

Состоит из распылителя и единственного топливного жиклёра, забирающего бензин из поплавковой камеры. Начинает подсасывать дополнительное топливо при большом потоке воздуха, создающем необходимое разрежение в зоне распылителя.

Ручной регулятор заслонки (подсос)

Смесь при пуске холодного двигателя надо обогащать, поэтому в карбюраторе установлена воздушная заслонка с ручным приводом через тросик из кабины. При вытягивании подсоса воздух в первую камеру перекрывается, а дроссель немного приоткрыт, что обеспечивает требуемый состав.

После первых вспышек разрежение растёт, через диафрагму приоткрывая воздушную заслонку для исключения чрезмерного обогащения и заливания свечей.

Все механизмы могут регулироваться, обеспечивая оптимальный пуск. На некоторых модификациях ручной привод исключён с установкой автоматической пусковой системы, активируемой полным нажатие педали акселератора.

Карбюратор от более мощного автомобиля

Подбирая карбюратор от более мощной версии ВАЗ, следует иметь в виду как объём двигателя, так и его ресурс. Карбюратор всегда должен соответствовать силовому агрегату, иначе быстрой и лёгкой езды, на которую надеется водитель, не получится.

Так, на «семёрку» можно установить более мощные карбюраторы от «Нивы», «Лады Приоры» и других моделей ВАЗ, однако монтаж потребует некоторых доработок в плане креплений и подключений, так как корпуса карбюраторов имеют разное строение.

На двигатель ВАЗ 2107 вполне может быть установлен более мощный карбюратор

Опытные автовладельцы ВАЗ 2107 не рекомендуют монтировать на машину карбюраторы от импортных моделей авто. Такая работа займёт много времени, к тому же импортные установки стоят в несколько раз дороже отечественных. А желаемый результат может не появиться по одной простой причине — в процессе установки допущена какая-либо мелкая ошибка.

Поэтому целесообразно либо просто купить новый отечественный карбюратор, либо поставить на ВАЗ 2107 сразу две карбюраторных установки.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Новый или б/у?

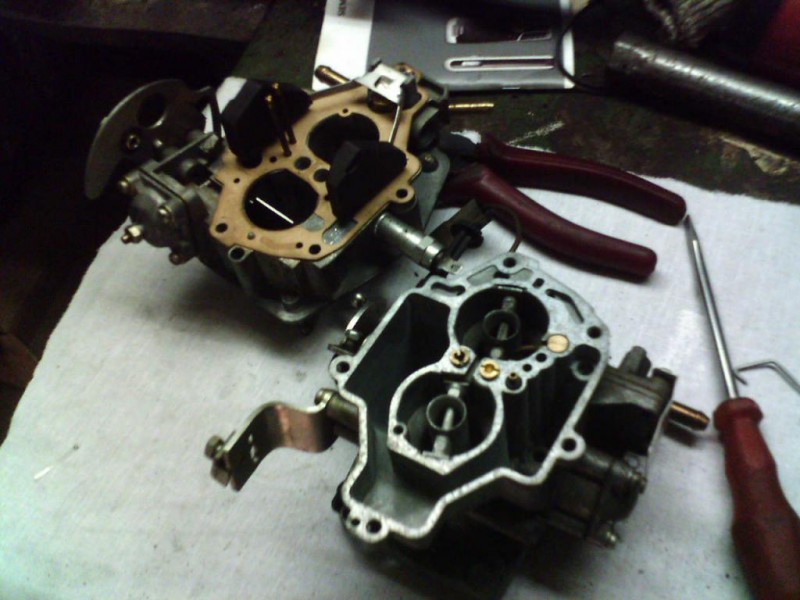

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Совет 5: Как поставить бесконтактное зажигание

Использование бесконтактного зажигания позволяет повысить напряжение, подаваемое на свечи и, соответственно, улучшить показатели пуска двигателя. В бесконтактной системе зажигания для размыкания цепи низкого напряжения вместо прерывателя используется электронный коммутатор, в котором функции размыкания цепи выполняет выходной транзистор.

• — бесконтактный трамблер;
• — коммутатор;
• — катушка зажигания;
• — комплект проводов бесконтактного зажигания;
• — свечи;
• — инструмент (ключи на 8 и 10 для установки катушки, ключ на 13 для снятия и установки трамблера, отвертка и дрель со сверлом по металлу).
