Solex

Особенности и неисправности пускового устройства

С наступлением морозов многие владельцы «девяток» сталкиваются с проблемой плохого холодного запуска двигателя, и причиной неисправности часто является пусковое устройство (ПУ), которое предназначено для обогащения топливной смеси в определенной пропорции. При вытягивании троса подсоса воздушная заслонка (ВЗ) закрывается, но под действием разрежения она меняет свое положение, слегка приоткрываясь и в некоторой степени давая проходить воздуху в карбюратор. Еще положение ВЗ регулируется с помощью диафрагменного устройства, которое с заслонкой механически связано системой тяг.

Разумеется, холодный движок может не запускаться в мороз из-за слабого аккумулятора, плохого стартера, из-за самого двигателя, если он уже изношен, но также нередко виновником неполадки становится карбюраторный узел. Причины неисправности в этом случае:

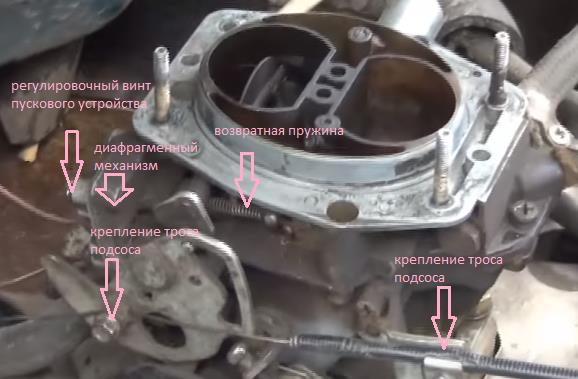

• неправильно отрегулирован винт открытия воздушной заслонки на диафрагменном устройстве;
• порвана или потеряла эластичность сама диафрагма (также может быть подсос воздуха);
• плохо закреплен или неправильно установлен трос подсоса;
• отсутствует или растянута возвратная пружина;
• неверно подобрана другая пружина, которая находится внутри диафрагменного механизма.

Чтобы движок беспроблемно запускался при низких температурах, важно отрегулировать пусковой зазор (угол наклона ВЗ при запуске). Регулировку выполняем так:

• полностью вытягиваем трос подсоса;
• с помощью отвертки, нажав на тягу, принудительно приоткрываем ВЗ;
• ослабляем контргайку на диафрагменном механизме, с помощью регулировочного винта настраиваем заслонку так, чтобы она установилась в положении с заданным пусковым зазором (2,5-3 мм в зависимости от модификации КУ);
• затягиваем контргайку, винтом приоткрытия дроссельной заслонки повышаем количество оборотов;
• два раза качнув педалью газа, чтобы бензин попал в карбюратор, пробуем запустить двигатель;
• после запуска с помощью винта приоткрытия обороты убавляем, доводим их до нужной нормы (для зимнего периода – примерно 2700-3000 об/мин);
• если воздушная заслонка закрыта слишком плотно, а мотор при этом подергивается, путем регулировки на работающем движке еще раз корректируем тепловой зазор.

Добившись желаемого результата, затягиваем контргайку, делаем повторный холодный пуск, машина в этот раз заводиться должна практически сразу.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность.

Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

• Прогреваем мотор, после чего глушим;
• Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
• Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
• Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
• Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
• Выставляем винтом «количества» 900 об/мин;
• Винтом «качества» понижаем их до 800 об/мин;
• Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
• Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

https://youtube.com/watch?v=WHV9b9HfvEk

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2107 инжектор, плавают обороты на холостом ходу, причины

Пахнет бензином в салоне ваз 2110, причины, как устранить

Расход бензина Лада Веста, что обещает производитель

Завоздушивание системы охлаждения ваз 2114

Плавают обороты на холостом ходу ваз 21214 инжектор, причины

Плохая зарядка на ваз 2107 карбюратор

Как снять редуктор на ваз 2107

Перестали гореть противотуманки на ваз 2114

Нюансы и основные неисправности карбюраторов типа «Солекс»

Несмотря на все положительные стороны и плюсы, карбюраторы Solex имеют свои недостатки и характерные «болезни», один из главных минусов – проблемы с холостым ходом из-за засорения или завоздушивания канала. Воздух в систему ХХ в основном попадает из-за плотного прилегания крышки к корпусу, так как со временем металл деформируется, а исправить такой дефект можно путем замены прокладки и шлифования прилегающей поверхностей.

Другая частая проблема холостого хода – засорение канала, который можно продуть только в том случае, если снять регулировочный винт качества. Но вся трудность заключается в демонтаже этого винтика, так как он находится глубоко в «теле» карбюратора и удерживается резиновым уплотнителем.

Даже полностью открученный винт просто так из канала не выходит, демонтировать его удается с помощью отрезка полой трубки, например, взятой от старого радиоприемника. Для использования трубочки в качестве съемника на конце делаем два разреза, затем приспособление вставляем в канал, методом выкручивания извлекаем нужную нам деталь.

Другой типичный недостаток «Солексов» – провал во время движения при разгоне автомобиля, который происходит из-за насоса ускорителя. Для исправления этого недочета автовладельцы чаще всего модернизируют распылитель ускорительного насоса («носик» или «слоник» в простонародии), переводя впрыск обеих трубок в первичную камеру. Других хлопот Solex практически не доставляет, служит долго и надежно.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Настройка карбюратора 2109

Итак расскажу как правильно настраивается карбюратор. Настраивал сам себе.

Снимаем карбюратор с машины и тащим туда, где будем его чистить) я делал это дома) Заранее покупаем прокладку в карбюратор и новый распылитель.

Для начала выкручиваем клапан холостого хода и прыскаем в отверстие жидкостью для очистки карбюраторов, после продуваем (я продувал насосом). повторяем действия несколько раз.

Половиним карбюратор выкручивая 5 шурупов. Ставим новую прокладку на половину с поплавками и подгибая усик выставляем уровень поплавков. От прокладки до нижней части поплавка должно быть 5-6 мм.

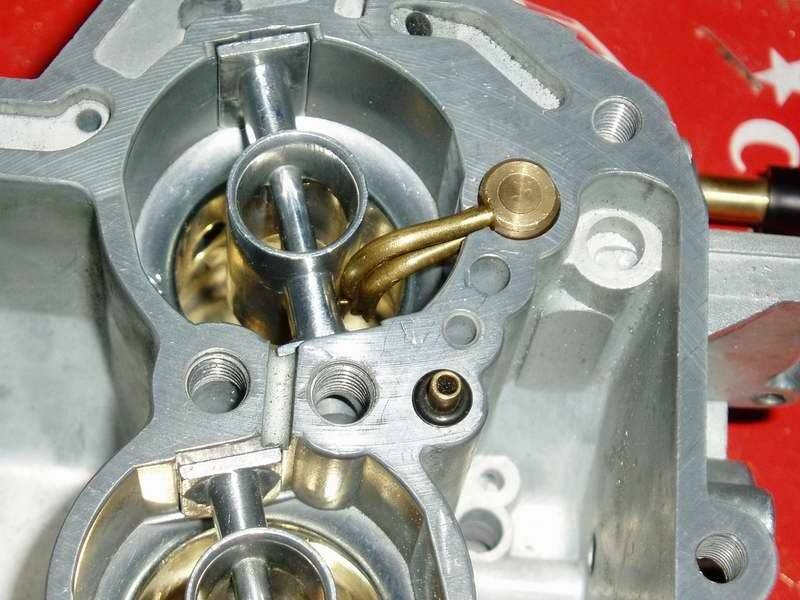

Далее берем распылитель и загибаем второй носик в первую камеру. Я загибал пасатижами, аккуратно. Заливаем бензин в камеру и нажатием на привод дроселя смотрим чтобы оба носика прыскали точно в отверстие. НЕ на заслонку, НЕ на стенку, а точно в отверстие!

Далее чистим жиклеры, все мембраны, и так далее ) По желанию и снаружи протереть)После собираем карбюратор) ещё раз продуваем все каналы воздухом. Клапан холостого хода закручиваем от руки. И несём ставить на машину.

Ставим, всё подключаем.

Регулируем холостой ход. (6 пунктов Взяты из интернета)1 – Винт качества предварительно устанавливаем в положение – 5-6 оборотов вывернут из крайнего завёрнутого состояния.2 – Винт количества оборотов вывернут до момента исчезновения разряжения в вакуумной трубке, идущей к распределителю зажигания ( трамблёру).Если при таком положении регулировочных винтов прогретый двигатель «держит» холостые обороты в пределах от 500 до 1500 об/мин, то это значит, что с карбюратором, а точнее с его системой холостого хода, мотором и системой зажигания «в общем и целом» порядок и можно продолжать регулировку.3 – Если обороты двигателя больше 800 об/мин, то снижаем их до 800, вывёртывая винт «количества». Если обороты двигателя меньше 800, то винт «количества» пока не трогаем.( обороты, скорее всего, поднимутся при регулировке «качества» )4 – Начинаем заворачивать винт «качества», добиваясь равномерной, устойчивой работы двигателя, затем заворачиваем винт ещё глубже, до появления неустойчивой работы и снова возвращаемся в зону устойчивой работы мотора. Основная задача установить регулировочный винт в «зоне» устойчивой работы двигателя, с максимально возможным «забеднением» смеси ( чем глубже завёрнут винт, тем беднее смесь, тем меньше содержание СО ).5 – Выставляем «нужные» холостые обороты с помощью винта «количества», не забывая о разряжении в вакуумной трубке. ( «Нужные» холостые обороты, это 800 – 900 об/мин для летнего сезона и 900 – 1000 об/мин для зимы, для новичков и «гонщиков» . )6 – Для более точной регулировки действия пунктов 4 и 5 повторяем ещё раз.

Если обороты плавают досихпор то потихоньку выкручиваем клапан холостого хода. Обороты должны подняться. Опускаем их до 900 с помощью винта количества. И плаванье прекратится.

Всё) настройка и чистка завершена. В моём случае обороты холостого держатся идеально. Разгон ощутимый, без рывков. Обороты поднимаются и опускаются плавно.Фотографировал на телефон, так что качество неочень.Если непонятно, то спрашивайте, отвечу на все вопросы)

Монтирование редуктора, дозатора и пульта управления

Установка газового редуктора

Следующим шагом будет монтаж газового редуктора. Лучше всего его установить возле карбюратора. Газовый редуктор следует установить вертикально, так как при другом положении его диафрагма не сможет полноценно обеспечить подачу газа. Лучшим вариантом будет подключить редуктор к патрубкам, которые идут к печке.

Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.

Читайте только на vse-provse.com Как помыть двигатель автомобиля самостоятельно

К самому редуктору подводится газопровод, идущий от газового запорного клапана.

Установка дозатора газовой смеси

Остается последний шаг работы под капотом. Дозатор газовой смеси устанавливается между редуктором и смесителем. Его лучше установить ближе к карбюратору. К дозатору проводим газопровод, идущий от редуктора, а из него уже выводим газопровод к смесителю.

Все элементы ГБО должны быть хорошо зафиксированы между собой хомутами. Но лучше проверить герметичность, после заправки баллона газом.

Пульт управления

Наконец дошли до завершающего этапа — это установка пульта управления ГБО.

В основном в комплекте с оборудованием, должна быть схема подключения. С помощью этой инструкции, вы сможете установить и подключить пульт. Вот собственно и все, установка закончена и можно ехать заправлять свой автомобиль.

Установка газового оборудования на карбюратор не сложный процесс если вы разбирайтесь в автомобилях. Если нет, то конечно лучше обратиться к мастеру.

(7 : 5,00 5)

Как отрегулировать карбюратор ВАЗ 2108 своими руками

1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.

2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.

3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.

4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.

9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.

10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
11. Двигатель автомобиля запускается.

12. Заслонка с помощью отвёртки открывается приблизительно на треть.

13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.

16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.

17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Датчик температуры, который поставляется в комплекте, крепим на шланге системы охлаждения (СОД), ближе к блоку двигателя. Рекомендуется закрыть датчик, чтобы исключить обдув холодным воздухом. Это исключит возможность занижения показаний температуры СОД.

После этого подключаем питание напрямую к аккумуляторной батарее или через ключ зажигания. Соединять напрямую с клеммой катушки зажигания не рекомендуется, так как могут быть большие помехи. Если нет другого выхода, то подключение к разъёму катушки зажигания необходимо производить только через дополнительное реле.

Для крепежа моторедуктора предусмотрен комплект из пластины, тягового рычага, фиксатора для троса, болтов, шайб и гаек. Гибкую тягу (трос) нужно покупать отдельно. САУВЗ монтируется рядом с карбюратором. При этом трос управления заслонкой должен быть как можно короче и без изгибов.

Гибкую тягу, которая идёт из салона к заслонке снимаем и заменяем новым тросиком. Его необходимо подключить к редуктору. Автоподсос крепится на пластину с помощью болтов и гаек с шайбами. Для регулировки высоты установки привода предусмотрены дополнительные гайки. Пластинка с рычагом монтируется между основной пластиной и моторедуктором. Центральную жилу гибкой тяги продеваем в отверстие рычажка и формуем. Оболочку фиксируем на пластинке, отрегулировав нужное положение. Рычаг в сборе необходимо надеть на ось привода в положение «вытянуто».

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

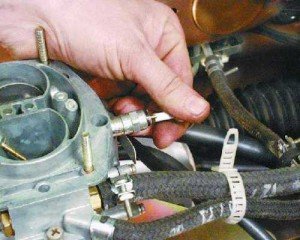

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Работа двигателя на «подсосе»

А теперь необходимо подробнее рассмотреть его устройство. И регулировка карбюратора ВАЗ 2108, и его ремонт проводятся по определенному алгоритму. Топливная смесь поступает в полость, которая находится в пусковом механизме. При этом диафрагма, которая находится в этом устройстве, преодолевает воздействие пружины. И происходит приоткрывание воздушной заслонки. Когда вы возвращаете рычаг «подсоса» в изначальное положение, происходит уменьшение пусковых зазоров. Они никак не регулируются, зависят от размеров рычага привода, а также формы его вырезов. Самостоятельно изменить их довольно проблематично. В то время когда выжат рычаг «подсоса», педаль акселератора будет управлять только лишь приводом, расположенным на дроссельной заслонке первичной камеры. И в этом случае регулировка холостого хода карбюратора ВАЗ 2108 проводиться не может – заслонка воздуха должна быть полностью открыта. Что касается вторичной камеры, то она блокируется. Благодаря этому получается избежать рывков во время, когда происходит движение на автомобиле, двигатель которого не прогрет.

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

• в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
• для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

Из описанных выше аспектов и особенностей карбюраторов Солекс можно сделать простой вывод: для разных объемов двигателя нужно подбирать соответствующую конфигурацию, обеспечивающую качественное создание горючей смеси.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Процесс установки

Первым делом сливается тосол, затем снимается карбюратор. Снимается коллектор: отвинчиваются пять гаек, которыми он крепится. На «оковские» коллекторы, которые были куплены, одеваются по очереди карбюраторы. С помощью руки открываются две камеры карбюратора и проверяется, не выпирают ли краешки коллектора. Если края не торчат — всё хорошо, проделываем процедуру с другим карбюратором аналогично. Но если они выпирают, то коллектор зажимается тисками, а с помощью дрели и шарошки стачиваются эти самые выпирающие края

Проделывается это всё аккуратно, ничего сложного нет, но внимание отключать нельзя. Через некоторое время карбюратор снова одевается на коллектор и проверяется на выступающие края

При необходимости проделать ещё раз до полного удаления краёв.

Обязательно нужно смотреть каналы коллекторов. Если внутри что-то будет (шпильки, например), то сопротивление встречному потоку создаваться будет огромное. Их тоже необходимо убрать дрелью с шарошкой.

Далее, коллекторы примеряются к головке блока и делается нарезка резьбы. Чтобы правильно выставить коллекторы, головка снимается. Можно и не снимать, но придётся основательно повозиться, попадая в нужное место. И неизвестно, на что времени и сил уйдёт больше.

Центральные крепежи изготавливаются из стальных пластин 3–4 мм. Именно они и держат коллектора, которые необходимо закрепить двумя гайками (нарезка резьбы была уже сделана). Если этот этап не сделать, тосол периодически будет просачиваться в цилиндры, отсюда появятся проблемы с двигателем.

С помощью бензиновых тройников подключается обогрев коллекторов, а также вакуумный усилитель тормозной системы.

ВАЖНО. Если усилитель не предусмотрен — места под него глушатся

Дальше карбюраторы ставятся на свои коллекторы, как в обычных условиях. Следует отметить, чтобы карбюраторы и все составляющие были один в один. Винты, регулирующие количество и качество, откручиваются на одинаковые показатели.

Карбюраторы стоят на месте. Делается привод газа с помощью купленных тросиков (можно от Таврии). Они монтируются к тому месту, где тяга подходит к «газу», кронштейн делается просто. Заслонки должны открываться одновременно.

Hacтpoйкa

1. Cнимaeтe минycoвyю клeммy c AKБ и вoздyшный фильтp.
2. Heмнoгo oткpyтитe бoлт, кoтopый кpeпит тягy к pычaгy вoздyшнoй зacлoнки.
3. Пoвepнитe pычaг вoздyшнoй зacлoнки, пoкa oнa пoлнocтью нe oткpoeтcя.
4. B caлoнe нa пaнeли пpибopoв ecть pычaг пpивoдa вoздyшнoй зacлoнки – вдaвитe eгo дo yпopa.
5. Bытянитe дo кoнцa тягy и зaкpyтитe бoлт, кoтopый кpeпит тягy к pычaгy вoздyшнoй cмecи.
6. Bытянитe дo кoнцa pычaг пpивoдa вoздyшнoй зacлoнки, чтo нa пaнeли пpибopoв. Ecли вoздyшнaя зacлoнкa пocлe этoгo зaкpылacь нe пoлнocтью, тo чyть oткpyтитe бoлт кpeплeния oбoлoчки тяги и, пepeдвигaя oбoлoчкy, пoлнocтью зaкpoйтe дpocceльнyю зacлoнy. Teпepь бoлт мoжнo зaтянyть.
7. Mинycoвyю клeммy и фильтp cтaвитe нa мecтo.

Электроклапан и экономайзер

Выполняется регулировка карбюратора ВАЗ 2108 своими руками достаточно быстро, если знать конструкцию его. Для обеспечения принудительного холостого хода предусмотрен в системе экономайзер. Его основные части – это датчик-винт, а также электромагнитный клапан. Кроме того, имеется блок управления этим устройством. При помощи электромагнитного клапана происходит открывание подачи бензина в систему холостого хода, а также в первичную камеру карбюратора. В момент, когда на электромагнитный клапан не поступает питание, он полностью закрыт. Открытие производится только лишь после нажатия на педаль акселератора. Кроме того, подача напряжения осуществляется до достижения двигателем частоты вращения значением 1900 оборотов или меньше. Именно так работает карбюратор ВАЗ 2108. Регулировка его – это тонкое дело, без справочной литературы не обойтись. Закрытие клапана производится после отпускания педали акселератора, а также при значительном превышении частоты вращения. Обычно это происходит, если значение превышает 2100 оборотов. Также закрытие электромагнитного клапана производится после того, как будет выключено зажигание.

Как самостоятельно разобрать карбюратор?

В тех случаях, когда применение аэрозоля не дало ожидаемого результата, необходимо произвести разборку карбюратора, чтобы иметь возможность обследовать его механизмы и выполнить их замену в случае потребности. Мы очень коротко опишем основные этапы такой разборки.

Сначала необходимо снять электромагнитный клапан и вынуть из него жиклер (топливный), а затем:

• снять крышку карбюратора, вывернув винты, коими она крепится;
• выдавить ось поплавков (обычно используют проволоку либо очень тонкую отвертку) и демонтировать поплавки;
• убрать из-под крышки прокладку и после этого вывернуть клапан игольчатого типа;
• снять крышку пускового механизма, на котором находится диафрагма, и демонтировать последнюю.

Теперь можно снимать пробку топливного фильтра, рукоятку привода заслонки, ускорительный насос, экономайзер. Все эти механизмы можно разбирать и дальше, отсоединяя от них все составляющие элементы (пружины, винты и т.д.). На последних этапах разборки вынимаем топливные жиклеры, эмульсионные трубки и регулировочные винты.

Главная →

Обслуживание и Ремонт → Двигатель →

Немного истории

Новый карбюратор понадобился, когда разрабатывался проект ВАЗ с передним приводом. Поперечное расположение двигателя не давало возможности ставить старый карбюратор ОЗОН, который шел на «классику». Зато разработка французской компании Solex после небольшой «доработки напильником» встала просто на ура. Выпуск новых карбюраторов начался на Димитровградском заводе (ДААЗ), на котором было установлено французское оборудование и запущен производственный процесс по лицензии Solex.

Конструкция карбюраторов солекс позволила устанавливать их на разные по типу и мощности двигатели, слегка меняя некоторые параметры. Так, самым распространенным стал Солекс модели 21083, который ставился на двигатель 1,5 л. ВАЗ 2108, 2109. Для «классики» с двигателем 1,45-1,6 л. была разработана модификация 21053, конструктивно схожая с солекс 21073, рассчитанным на Ваз 21213 Нива с мощным двигателем 1,7 л. И даже на Москвич с двигателем 1,5 л. ставился солекс 21041, а на 1,8 л. – модификация 21041-10, подходящая и для Волги, и для УАЗа.

Настройка карбюратора от восьмерки на ваз 2107

После тог, как Солекс-21083 окончательно установлен и закончены инженерные работы, необходимо настроить карбюратор. Регулировка происходит на прогретом моторе. Понадобится шлицевая отвёртка.

Последовательность настройки следующая:

• необходимо выкручивать винт качества смеси, пока мотор не увеличит об/мин до 1200;
• переходим к винту количества (с пластиковой рукояткой) и с помощью его вращения снижаем обороты к/в до  1000 в минуту;
• возвращаемся к винту качества и потихоньку заворачиваем его, пока стрелка тахометра не окажется на отметке  850-900 об/мин.

После этого, можно сделать небольшой тест-драйв на модернизированной «семёрке». Затем выкрутить свечи и проверить нагар на электродах. Если он чёрный, то убавить качество топлива ½ оборота. Если белый, то наоборот добавить.

Когда нужна регулировка

Прежде чем браться за отвёртку и начинать крутить винты топливного агрегата, надо уяснить один важный момент. Он заключается в следующем: регулировка карбюратора «Солекс» – это не отдельная операция, а завершающий этап процедуры устранения неисправности либо его плановой очистки. Единственное исключение — ситуация, когда настройки были случайно или по незнанию изменены вами либо кем-то другим.

Карбюратор Solex — общий вид

О перебоях с подачей топливовоздушной смеси в двигатель, связанных с неполадками «Солекса», свидетельствуют такие признаки:

• автомобиль начал глохнуть на холостом ходу;
• расход топлива поднялся сверх нормы и сопровождается нестабильной работой силового агрегата;
• холодный двигатель заводится и сразу глохнет, приходится делать несколько попыток, манипулируя рычагом «подсоса» и педалью акселератора;
• при нажатии на газ возникает «провал», разгонная динамика отсутствует полностью;
• машина глохнет на ходу, когда вы отпускаете педаль акселератора во время движения накатом.

Износ свечей зажигания тоже приводит к повышению расхода бензина и появлению провалов

Момент второй: устранение далеко не каждой неполадки заканчивается настройкой подачи топлива. Подробнее вопрос будет освещён далее, вместе со способами ремонта распространённых поломок карбюратора «восьмёрки». Но в некоторых случаях без регулировки не обойтись:

• после снятия или разборки «Солекса» с целью ремонта;
• по факту результативной очистки либо продувки каналов агрегата;
• после замены колец или всей поршневой группы в двигателе автомобиля;
• в результате перенастройки угла опережения в системе зажигания, замены высоковольтных проводов либо установки новых свечей.

Подготовка к работе по замене карбюратора

Просто так поменять местами узлы питания ДВС не выйдет, так как на ВАЗ 2107 другая система контроля и поставить карбюратор Solex от модели ВАЗ 2108 без доработок нельзя. Если у вас уже есть карб от «восьмёрки», то необходимо докупить монтажный комплект Солекса для «классики».

Он состоит из следующих элементов:

• трос воздушной заслонки от 2108-09;
• две тонкие прокладки под карбюратор (бумажная/паронитовая);
• одна толстая прокладка под карб из гетинакса;
• тройник для бензошланга;
• шланг топливный 80-90 см;
• клапан обратный 2108;
• кулиса акселератора с тягами для заслонки 2108-09;
• хомуты на топливный шланг 6-8 шт.

Для демонтажа и последующей установки узла питания потребуется инструмент. В него входят: пассатижи, ключи рожковые 7, 8, 10, 13 мм. Отвёртки: шлицевая и крестовая.

Неустойчивый холостой ход

Также на холостой ход влияет прокладка экономайзера. Ее поломка выдает себя симптомами: работа двигателя становится нестабильной во время функционирования на холостом ходу. Даже прогретый мотор плохо запускается, а из глушителя валит дым с черным оттенком. Это основные поломки, которые случаются с карбюратором на автомобилях ВАЗ, начиная с модели 2108

Обратите внимание, что в случае, если через сапун в карбюратор поступает очень много нагара, лучше всего отключить патрубок и направить его под днище автомобиля. В этом случае весь нагар уходить будет подальше от карбюратора

Также обязательно необходима регулировка расхода топлива ВАЗ 2108. Карбюратор должен создавать идеальную для работы смесь.
