Каталитический нейтрализатор: принцип работы, можно ли убрать?

Подержанный автомобиль каталитический нейтрализатор — каковы признаки отказа?

Есть несколько симптомов, которые указывают на отказ / износ катализатора:

• Гремит во время вождения — когда вход внутри катализатора откололся
• Индикатор проверки двигателя загорается после превышения определенной скорости. С течением времени скорость будет уменьшаться.
• После подключения автомобиля для диагностики наиболее распространенной ошибкой является PO420 (низкая производительность катализатора)
• Ухудшение двигателя, который иногда не имеет мощности, может иногда дергаться — это указывает на засоренный катализатор
• Падение мощности двигателя
• Возможно увеличение расхода топлива

В случае сбоя не все перечисленные выше симптомы возникают всегда.

Принцип работы катализатора и схема устройства

Работа автомобильного катализатора основана на применении веществ, ускоряющих горение нереализованного топлива в цилиндрах, тем самым, снижая до минимума выделение вредных веществ в атмосферу.

Огромное количество машин использует двигатель внутреннего сгорания, выхлоп которых представляет токсичные газы: оксид азота, монооксид углерода и несгорающие компоненты топлива. В целях сохранения экологически чистого воздуха в окружающей среде ученые разработали устройство, способное за 0,1 секунды выделить в токсичном газе вредные вещества и нейтрализовать их, не создавая при этом разрушительных воздействий двигателю. Катализатор (или каталитический конвертор, или нейтрализатор) переработав токсичные газы выделяет пары воды и кислород, углекислый газ.

Чтобы понять, как работает катализатор, необходимо увидеть его структуру внутри корпуса. Если разрезать верхнюю часть корпуса катализатора, то под нержавеющей крышкой конструкция представит собой два керамических блока, каждая из которых состоит из большого количества каналов (от 1000 до 3000).

С торцов блоки покрыты драгоценным металлом. Платина и родий на первом блоке, платина и палладий на втором, при этом первый является восстанавливающим, уменьшающим выбросы оксида азота, а второй окислительный. Окислительный катализатор (блок) уменьшает количество несгоревшего топлива и окиси углерода. Процесс происходит при высоких температурах, достигающих 750 градусов по шкале Цельсия.

Совместное использование драгметаллов обеспечивают реагирование с токсичными газами и производить на выходе из глушителя автомобиля безопасные продукты горения. Используемые драгметаллы (платина, родий, палладий) не подаются коррозии, но по ценовой политике – это самые дорогие материалы, используемые в катализаторах. В среднем, производителям катализаторов драгметаллы обходятся за 1 кг в 50000 долларов, но цена окупается прежде всего получением экологически чистых газов на выхлопе.

Чтобы максимально увеличить поверхность контакта металла с газами и была разработана система микроканалов, которые обеспечивают общую площадь металлов примерно равную площади футбольного поля.

Отработанный газ из цилиндров устремляется с огромной скоростью в каталитический нейтрализатор и в первую очередь проходит через соты (каналы) первого блока (восстанавливающий) платиново-родиевым покрытием. Молекулы платины, родия и оксида азота вступают в химическую реакцию. Эти металлы притягивают к себе молекулы кислорода, а свободные атомы азота взаимодействуют между собой. Результат – оксид азота превращается в кислород и азот, которые вместе составляют 99% того газа чем мы дышим.

Далее газы поступают во второй блок (окислительный), через тысячи микроканалов, покрытых платиной и палладием. Эти драгметаллы притягивают кислород. Высокие температуры заставляют объединяться монооксиду углерода с еще одной молекулой кислорода и, в результате наступает преобразование токсичного газа в углекислый газ – газ, из которого состоит обычная питьевая газировка.

Помимо этого, еще есть молекулы негорючих веществ. Экстремально высокие температуры заставляют их рекомбинировать с молекулами кислорода. В результате, еще вырабатывается больше углекислого газа и вода.

Схема химических реакций, протекающих в блоках выглядят следующим образом:

• CH+O₂ -> CO₂+H₂O;
• NO+CO -> N₂+CO₂;
• CO+O₂ -> CO₂;
• NO+H₂ -> N₂+H₂O.

Таким образом, реализация в катализаторах ускорителей в виде драгметаллов позволяет получить химические реакции, нейтрализующие токсичные, вредные вещества CO, CH_x и NO_x с получением на выходе безвредной воды H₂O, азота N₂ и углекислого газа CO₂.

Автомобильный катализатор: что это

Каталитический нейтрализатор – элемент выхлопной системы мотора, предназначенный для очистки отработанных газов перед их выбросом в атмосферу. Необходимость разработки данного узла автомобильного мотора возникла в 60-х годах прошлого века, когда мировое сообщество озаботилось состоянием экологии на планете. В то время уровень выбросов из выхлопных труб автомобилей не был установлен на законодательном уровне.

Катализатор предназначен для нейтрализации вредных выхлопов автомобиля и является частью выхлопной системы авто

Первые стандарты содержания токсичных продуктов в выбросах автомобилей были введены в 1970-м году. Автопроизводителей обязали оснащать машины устройствами, снижающими объёмы угарного газа и продуктов сгорания углеводородов. С 1975 года каталитический нейтрализатор стал обязательной деталью всех сходящих с конвейера автомобилей.

Производители устанавливают на автомобили три вида катализаторов:

1. Керамические – используют механический способ очистки выхлопных газов. Состоят из керамических пластин, покрытых драгметаллами. Максимальный ресурс работы этого вида – 100 тысяч километров. Однако при плохом качестве топлива его замена требуется уже после 70–80 тысяч километров пробега.
2. Металлические – их начинка состоит из металлических сот, обладающих повышенной упругостью. Конструкция таких деталей надёжная и более прочная, по сравнению с керамическими катализаторами.
3. Спортивные – самые надёжные модели, но при этом имеющие высокую стоимость. Изготовлены из металла, но обладают большей пропускной способностью, нежели два предыдущих варианта.

Из чего состоит и как работает

Основа катализатора – керамические соты

Конструктивно каталитический нейтрализатор представляет собой выполненную в форме сот керамическую подложку, вставленную в металлический корпус и защищённую теплоизоляционными материалами. Мелкие ячейки прибора имеют специальное покрытие – рабочий состав. Покрывающий соты состав – это сплав платины, родия и палладия, драгоценных металлов, стоимость которых превосходит золото как минимум в два раза.

Сотовая конструкция катализатора увеличивает площадь соприкосновения токсичных газов с нейтрализующей их поверхностью. Остатки вредных веществ мгновенно догорают и не попадают в атмосферу.

Катализатор состоит из следующих деталей:

• Корпус с входным и выходным патрубками;
• Керамический блок с пористой структурой;
• Каталитический слой – напыление на ячейках керамического блока;
• Датчик (лямбда-зонд) – прибор, показывающий загрязнённость газов после очистки;
• Металлический кожух – выполняет функцию теплоизоляции и защищает корпус от механических повреждений.

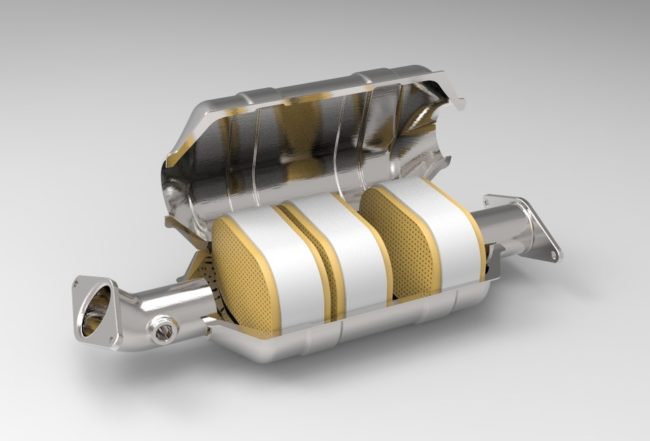

Устройство катализатора в разрезе

Деталь устанавливают после выхлопной трубы двигателя или во фланце выпускного коллектора. Такое расположение необходимо для эффективной работы катализатора, поскольку нейтрализация токсических веществ возможна только при высоких температурах. Работа узла происходит следующим образом:

1. Выхлопные газы по входному патрубку направляются внутрь детали и попадают на керамический блок, заполняя ячейки.
2. Металлы-катализаторы окисляют несгоревшие углеводороды и угарный газ.
3. Восстановительный металл родий нейтрализует оксид азота и превращает его в безвредное вещество.
4. Через выходной патрубок в атмосферу выводится чистый газ.

В момент прогрева двигателя катализатор бездействует, и это является существенным недостатком разработанных на сегодняшний день моделей. Трудность организации правильной работы узла состоит в опасности его перегрева. Если расположить катализатор ближе к двигателю, срок работы резко уменьшится из-за систематического перегрева. Большинство автопроизводителей располагают деталь в области правого переднего колеса, где существует возможность поддержания температуры на оптимальном уровне.

Для чего скупают

Каталитический нейтрализатор – одна из деталей, продолжающих интересовать потребителя даже по окончании срока службы. В интернете всё чаще встречаются объявления о скупке автомобильных катализаторов многочисленными бизнесменами. Причина этому – содержание в детали напыления из драгоценных металлов.

Количество драгметаллов зависит от модели и массы катализатора. В среднем показатели следующие:

• Серебро – от 5,5 до 15 г;
• Палладий – от 0,05 до 4,95 г;
• Платина – от 0,1 до 1 гр.

Отработанные катализаторы скупают из-за содержания в них в малом количестве драгоценных металлов

Извлечение из деталей драгоценных металлов – технологически сложный и невыгодный в домашних условиях процесс. Сделать это можно только в больших объёмах с применением специального оборудования и реагентов.

Как снять катализатор

Данный фильтр выхлопных газов заводом-изготовителем чаще всего устанавливается непосредственно в выпускной коллектор, а на более современных автомобилях их предусмотрено несколько. Для контроля работы катализатора перед ним устанавливается лямбда-зонд.

Для снятия данной детали понадобится:

1. Подъёмник или эстакада.
2. Специальный ключ для съёма лямбда-датчиков.
3. Торцевые головки.
4. Болгарка.
5. WD-40 — средство для обработки соединений.

Для того чтобы подобраться к детали, нужно загнать автомобиль на эстакаду или подъёмник, так как придётся демонтировать большую часть выхлопной системы. Но перед непосредственным снятием обязательно откручивается лямбда-датчик специальным ключом, потому что обычным ключом к нему не подобраться, не повредив при этом проводку. Необходимо демонтировать выпускной коллектор и приёмную трубу выхлопной системы для лучшего доступа к фильтрующему элементу. Для этого обрабатываются фланцевые соединения с помощью WD-40 — это облегчит их откручивание. На старых автомобилях гайки могут настолько прикипеть, что открутить их невозможно: их срезают болгаркой. Открутив все соединения, катализатор можно вынуть из автомобиля.

Чистка катализатора наждачной бумагой

После снятия детали проводится тщательный осмотр. Если выяснилось, что нагар несильно покрыл соты элемента, можно его очистить с помощью мелкодисперсной наждачной бумаги.

Для чистки нужны следующие принадлежности:

• наждачная бумага;
• небольшая лампа;
• воздушный компрессор.

Перед чисткой важно понимать, что соты фильтрующего элемента выполнены из керамики и легко деформируются под нагрузкой, что может привести к выходу из строя всего катализатора. Исправить вмятины на сотах невозможно без их повреждения, и придётся купить новый катализатор

Лампа устанавливается с выходного отверстия катализатора для того, чтобы было видно, насколько хорошо просвечиваются соты. Медленными, несильными движениями очищается фильтр от нагара. Когда все соты будут чистыми, катализатор продувается сжатым воздухом с помощью компрессора.

Чистка катализатора химическими средствами

После очистки нагара наждачной бумагой внутри на сотах элемента всё равно останется слой, полученный от продуктов горения топлива. Для его очистки можно использовать химические средства.

Для этого понадобится:

• небольшое ведро;
• очиститель карбюратора;
• этанол или керосин;
• горячая вода;
• ветошь.

Данную процедуру очистки лучше всего проводить в хорошо проветриваемом нежилом помещении, так как пары химических средств могут привести к отравлению. Ведро лучше использовать металлическое, потому что пластик может разъесть химия. Выходное отверстие катализатора закрывается тряпкой или ветошью. Соты обильно обливаются очистителем карбюратора и фильтр остаётся в ведре минимум на 25 минут. Далее всё промывается горячей водой и продувается с помощью воздушного компрессора.

Важно знать, что пары этанола и керосина являются взрывоопасными, соответственно — утром в помещение нельзя входить с сигаретами и включать свет, пока не проветрится помещение

Как нельзя проводить чистку катализатора

Многие автолюбители не тратят время на очистку фильтра традиционными способами, при которых целостность катализатора не нарушается, и пользуются методами, ведущими к плачевным последствиям для всего автомобиля.

Неправильные действия автомобилистов:

1. Просверливание дырок в фильтре.
2. Прогонка на высоких оборотах с поздним зажиганием или плохими свечами.
3. Использование непроверенных добавок в топливо для повышения температуры топлива.

https://youtube.com/watch?v=TOTqHFrimnI

Конечно, при этом двигатель в первое время начнёт работать лучше, но в воздух попадают недогоревшие вещества, сама выхлопная система перегревается, как следствие – выход её из строя. При таких действиях катализатор может просто оплавится или осыпаться, закрыв выхлопное отверстие совсем, что приведёт к выходу из строя самого двигателя. Аналогичный способ с поездкой на высоких оборотах с поздним зажиганием чаще всего приводит к оплавлению каталитического нейтрализатора.

Многие водители знают, что на современных автомобилях существуют функции автоочистки катализатора, при которых происходит вбрасывание в систему большего количества топлива или специальных добавок. Но дело в том, что там всё рассчитывает электроника, основываясь на датчиках температуры и лямбда-зондах. Вручную данные условия соблюсти невозможно, поэтому зачастую самостоятельное добавление присадок в топливо для очистки катализатора приводит к поломке последнего.

Как определить, что катализатор нуждается в замене

Как правило, катализатор считается вышедшим из строя, если его каталитический слой сгорел в процессе эксплуатации. В автомобилях с современной бортовой системой при поломке нейтрализатора загорается ошибка. Если же автомобиль не новый, то определить приближающийся выход из строя нейтрализатора можно по следующим признакам:

• Тяга на больших оборотах временно или постоянно пропадает.
• Автомобиль стал хуже заводиться «на горячую». По утрам, при этом, мотор долго не заводится.
• Начали пропадать обороты. Например, когда вы давите на газ, а тахометр еле-еле доходит до 2 – 4 тысяч оборотов, но выше стрелка не идет. При этом автомобиль начал потреблять больше топлива.

Эти признаки свидетельствуют о том, что катализатор находится в «полурабочем» состоянии, то есть еще работает, но уже пора менять. А если нейтрализатор вовсе «приказал долго жить», то вы заметите, что машина начала слишком долго заводиться, но даже если мотор и начинает работать, но почти сразу он глохнет. Либо автомобиль и вовсе не заводится. Убедиться что причина в этом случае именно в катализаторе довольно просто: нужно завести мотор и подойти к выхлопной трубе, если выхлопные газы не идут (вы их не чувствуете рукой), значит пришло время менять составную часть выхлопной системы.

Как понять, что он вышел из строя?

В результате оплавления ячеек или разрушения керамики, крошка забивает следующие по ходу движения выхлопных газов «блинчики». Двигателю становится тяжело дышать, он не может выдуть выхлоп.

Из этого вытекают первые признаки выхода из строя катализатора:

1. Двигатель теряет мощность. Многие водители жалуются, что машина перестает ехать, пропадает динамика;
2. На приборной панели выпадает ошибка «Check Engine». При сканировании блока управления мотором это ошибка по второй лямбде;
3. Некоторые отмечают, что при поломке частично или полностью пропадает выхлоп их выхлопной трубы;
4. Увеличивается расход топлива.

Основные симптомы забитого катализатора

Чтобы предотвратить поломку, важно регулярно проводить диагностику автомобиля. Кроме того, существуют конкретные признаки износа катализатора, которые помогут выявить проблему на ранних стадиях:

1. Двигатель заводится с трудом и глохнет после запуска.

1. На приборной панели горит индикатор Check Engine, или, как его еще называют, «чек» двигателя.

1. Выхлопные газы еле-еле выходят из трубы. Этот признак говорит о том, что катализатор серьезно забился.

1. Автомобиль теряет в мощности и динамике, слабо откликается при нажатии на газ, при этом увеличивается расход топлива и моторного масла.

1. Во время холодного пуска двигателя появляется едкий запах, которого раньше не было. Обычно этот признак свидетельствует о разрушении катализатора.

1. При разгоне или перегазовке слышен неприятный металлический звук.

Что делать, если катализатор вышел из строя?

Если признаки сломанного катализатора налицо, использование такой машины чревато негативными последствиями. Лучше заранее решить проблему, пока она не повлекла за собой другие. Существует несколько способов:

1. Попытаться промыть или прочистить устройство. Это может помочь только в случае несильного засорения. Если катализатор оплавлен или разрушен, либо его соты полностью закупорены, этим способом решить проблему не получится.

1. Заменить устройство на новое. Тут есть два нюанса: оригинальная деталь будет стоить очень дорого, а дешевый универсальный катализатор довольно сложно правильно подобрать.

1. Установить пламегаситель вместо катализатора. Правда, для корректной работы электронного блока управления его придется либо перепрошить, либо использовать так называемые обманки.

Попробовали прочистить катализатор, но все симптомы указывают на то, что проблема не решена? Значит, единственный выход — демонтировать устройство, чтобы заменить на новое или установить пламегаситель. Но есть и хорошая новость — неисправную деталь можно выгодно продать.

Что делать, если он поломался

Зачастую вышедший из строя катализатор заменяют новым. Осуществить ремонт устройства не представляется возможным, а если все же попытаться его восстановить, то это будет довольно сложно и затратно. При этом его рабочие показатели значительно снизятся.

В основном гарантия на это изделие небольшая. Как утверждают дилеры, существует множество факторов, которые влияют на длительность работы устройства, и их невозможно проконтролировать. Автомобильный катализатор, состав материалов которого имеет высокую стоимость, представляет собой сложную конструкцию в плане изготовления и не может иметь низкую стоимость. Поэтому существует несколько вариантов замены поврежденного катализатора, которые вам могут предложить на СТО:

• Монтирование универсального устройства. Оно представляет собой колбу катализатора без внутреннего наполнения сотами.
• Монтаж в систему выхлопа пламегасителя. При этом катализатор нужно полностью исключить из системы. В таком случае выхлопные газы не очищаются, а сам пламегаситель выравнивает поток отработанных газов и снижает образование посторонних шумов.

Очистка сильных загрязнений катализатора химическими средствами

В тех случаях, когда узел загрязнен слишком сильно, для его очистки применяют химические средства.

Последовательность действий при такой чистке следующая.

Для начала необходимо демонтировать катализатор. Для этого нужно снять выхлопной узел, в котором и находится катализатор. Далее производим визуальный осмотр. Катализатор представляет собой каналы из длинных и тонких сот. Чтобы понять степень загрязнения, нужно произвести осмотр катализатора на просвет. Если соты отлично просвечиваются, то это свидетельствует о том, что катализатор в рабочем состоянии и можно продолжать эксплуатацию авто. Если же видны заметные загрязнения, то такой катализатор необходимо очистить от нагаров и иного мусора. Наличие прогаров в фильтрующем элементе сигнализирует о том, что его следует заменить. Ремонту или чистке такой катализатор подвергаться не будет. Для чистки катализатора в основном используют специальные химические средства, которые можно приобрести в любом автомобильном магазине. Если же приобретение такого средства не является возможным, то для очистки отлично подойдет средство для карбюратора или этанол. Из подручных средств нам понадобится углубленная ёмкость больших размеров. Лучше всего подойдёт пластиковое ведро. В нём будет располагаться наш выхлопной узел. Снятый катализатор сверху вниз проливается жидкостью для карбюратора или приобретенным химическим средством. Стоит отметить, что соты фильтрующей запчасти необходимо проливать очень тщательно для должного эффекта. После чего входные и выходные отверстия заворачиваем в полотенце или иную ткань и оставляем на 20-25 минут. Далее нужно промыть обработанный нами катализатор. Наилучшим способом для промывки будет наличие ручной мойки высокого давления. В таком случае катализатор кладётся на землю и фиксируются, чтобы не сместиться от большого напора воды. Затем входная и выходная сторона промывается в течение 2-3 минут. Если использовать мойку высокого давления не представляется возможным, то промыть катализатор можно обычным напором воды из шланга. В таком случае, для тщательной промывки необходимо потратить немного больше времени, нежели в первом случае

Важное замечание. Ни в коем случае не рекомендуется проводить процедуру чистки катализатора в ванной

Карбюраторная жидкость или специализированные химические средства имеют состав, способный разъедать эмаль ванны или раковины, а также наносить ущерб иным предметам. Следующим этапом в очистке идёт просушивание. Наиболее эффективным способом просушки будет продувка фильтрующего элемента сжатым воздухом. Таким способом, соты катализатора отлично очистятся от оставшейся карбюраторной жидкости. После того, как наш катализатор очищен и высушен, необходимо повторить всю процедуру очистки. Если катализатор загрязнен чрезвычайно сильно, то несколькими чистками здесь не обойтись. В таком случае потребуется 3-4 повторения очистки выхлопного узла. Повторение процесса чистки необходимо выполнять до тех пор, пока соты катализатора не станут видимыми на просвет.

Если после 3-4 прочисток катализатор не стал значительно чище, то в таком случае рекомендуется использовать для чистки более сильные средства. В такой ситуации можно замочить катализатор в керосине на ночь.

Разновидности автомобильных катализаторов

Все катализаторы выхлопной системы автомобиля подразделяются на следующие виды:

• Двусторонние

  В таком нейтрализаторе окисляется угарный газ до углекислого, а также топливо, которое не сгорело или не догорело, до воды и углекислого газа благодаря реакции горения. Обычно подобные нейтрализаторы двустороннего типа устанавливаются на машины с дизельными моторами.

• Трехсторонние

  Такой нейтрализатор был разработан еще в 1981 году. Главная его цель – уменьшить количество вредных веществ, которые попадают в окружающую среду. Нейтрализатор трехстороннего типа решает сразу несколько задач. Например, окисляет угарный газ в углекислый, а также углеводороды, которые не сгорели, в воду и углекислый газ. Также он способен перевести окиси азота в кислород и азот.

  Нейтрализаторы подразделяются на типы в зависимости от материала, из которого сделан картридж. Выделяют такие их виды:

• Керамические

  В данной модели установлена конструкция, напоминающая соты. Элемент нейтрализатора, сделанный из керамики, защищен платино-иридиевым сплавом. Какие минусы есть у керамического агрегата? Многие автовладельцы считают, что такое устройство слишком хрупкое. Например, соты испортятся, если во время езды произойдет удар нейтрализатора. Кроме того, если вы проедетесь на прогретом автомобиле по луже, то водяные капельки попадут на раскаленный нейтрализатор, и он придет в негодность. Внутри устройства скапливается керамическая пыль. Она проникает не только в камеру сгорания, но иногда и в цилиндры мотора.

  Главное достоинство нейтрализатора, сделанного из керамики, – бюджетность.

• Металлические

  Конструкция таких устройств достаточно прочная и надежная. Металлический нейтрализатор не боится механических нагрузок. Сделанные из металла, по форме напоминающие спирали соты более упругие. Но даже у такого надежного металлического агрегата есть свои минусы:

• Нельзя использовать низкокачественное либо этилированное топливо.
• Масла и антифриз могут попасть в камеру сгорания.
• Можно использовать технические жидкости для промывки систем только от надежного изготовителя.
• К поломке может привести переобогащенная топливная смесь.
• Длительная работа двигателя на холостом ходу также может привести к неисправности.

Спортивные

Это металлические изделия с повышенной пропускной способностью по сравнению с обычными нейтрализаторами из металла или керамики. Спортивные катализаторы делают авто на 7–20 % мощнее, конечно, в том случае, если на транспортном средстве монтирована прямоточная система выхлопа. Спортивные нейтрализаторы соответствуют экологическим требованиям Евро 4 и 5. Такие модели обладают повышенной надежностью. Однако если вы собираетесь приобрести такой катализатор автомобиля, цена будет достаточно высокой.

Типы каталитических нейтрализаторов

Есть три разных типа автомобильных катализаторов. Первый тип — катализатор окисления. Он уменьшает вредные загрязнения, такие как угарный газ (CO) и углеводороды топлива (HC) в выхлопе. Одновременно часто используется вторичный впрыск воздуха. Однако катализатор окисления уменьшает только часть загрязняющих веществ.

Двухступенчатый

Второй тип — двуступенчатый каталитический нейтрализатор, который является более совершенным. Работает в два этапа. Есть два элемента, которые расположены один за другим.

Двусторонний (или «окислительный») каталитический нейтрализатор имеет две одновременные задачи:

1. Окисление оксида углерода до диоксида углерода:2CO + O₂ → 2CO₂.
2. Окисление углеводородов (несгоревшего и частично сгоревшего топлива) до диоксида углерода и воды:CxH₂x + 2 + O₂ → xCO₂ + (x + 1) H₂O (реакция горения).

Этот тип автомобильных катализаторов широко используется в дизельных двигателях для снижения выбросов углеводородов и окиси углерода. Они также использовались на бензиновых двигателях в автомобилях американского и канадского рынков до 1981 года. Из-за неспособности контролировать оксиды азота они были заменены трехступенчатыми нейтрализаторами.

Трёхступенчатый

Третий тип — это трёхступенчатый каталитический нейтрализатор. Начал использоваться с 1981 г. Он преобразовывает вредные газы, выходящие из двигателя, в безвредные.

Выхлопные газы двигателя содержат опасные вещества, которые наносят вред окружающей среде. К ним относятся оксиды азота, углеводороды и оксид углерода. Трехступенчатый катализатор превращает их в менее вредный диоксид углерода, воду и азот.

Три ступени очистки выхлопных газов выглядят так:

1. Восстановление оксидов азота до азота (N2):2 CO + 2 NO → 2 CO₂ + N₂углеводород + NO → CO₂ + H₂O + N₂2 H₂ + 2 NO → 2 H₂O + N₂;
2. Окисление угарного газа до углекислого газа:2 CO + O₂ → 2 CO₂;
3. Окисление несгоревших углеводородов (HC) до диоксида углерода и воды в дополнение к вышеуказанной реакции NO:углеводород + O₂ → H₂O + CO₂;

Эти три реакции происходят наиболее эффективно, когда катализатор получает выхлоп от двигателя, работающего немного выше стехиометрической точки. Для сжигания бензина это соотношение составляет от 14,6 до 14,8 частей воздуха на одну часть топлива. Эффективность преобразования очень быстро падает, когда двигатель работает вне этих пределов.

Трёхступенчатый конвертер является единственным устройством, которое уменьшает количество всех трёх загрязнителей за один раз. Такой способ очистки наиболее экономичный.

Большинство автопроизводителей используют в своих транспортных средствах именно трехступенчатые нейтрализаторы, которые соответствуют строгим нормам выбросов.

Устройство катализатора и его разновидности

Существуют три вида катализаторов, разделяющихся по принципу работы:

• Фильтрующий (катализатор дожигания)
• Химический
• Магнитно-стрикционный (МСК)

Катализатор дожигания, в свою очередь, делится на два типа:

– Керамический катализатор

– Металлический катализатор

Внутренняя структура катализатора представляет собой соты, выполненные из керамики или металла. По функциональности они идентичны, но катализатор из металла более надежен, тогда как керамические соты довольно хрупки. Стоит металлический катализатор дороже керамического.

На соты наносится тонкий слой платино-иридиевого сплава, который и обеспечивает окисление выхлопных газов. Платина и иридий – дорогие металлы, отсюда такая высокая стоимость катализатора.

Сам катализатор помещается в корпус из нержавеющей стали.

Двусторонние

Устройство катализатора выхлопных газов двустороннего типа позволяет выполнять сразу несколько задач:

1. Запустить процесс окисления угарного газа в углекислый;
2. Окислить несгоревшие углеводороды (частично сгоревшее или несгоревшее топливо) в воду и углекислый газ благодаря реакции горения.

Такие катализаторы чаще всего применяются для дизельных двигателей.

Трехсторонние

Трехсторонний катализатор авто появился еще в 1981 году в целях снизить объемы вредных веществ, попадающих в атмосферу. Этот тип нейтрализатора позволяет выполнять более обширный спектр задач, а именно:

1. Превращать окиси азота в кислород и азот.
2. Окислять угарный газ в углекислый газ.
3. Окислять несгоревшие углеводороды в воду и углекислый газ.

Также существуют дизельные катализаторы и нейтрализаторы для моторов, работающих на бедных смесях.

Помимо этого катализаторы отличают по материалу, из которого изготавливается картридж устройства. Исходя из этого, выделяют:

Керамические нейтрализаторы

Это стандартные модели оснащенные конструкцией в виде сот. Сам керамический элемент в этом случае покрыт платиноиридиевым сплавом.

Если говорить о недостатках таких моделей, то практически все автолюбители выделяют хрупкость керамического устройства, которое достаточно ударить об камень, чтобы соты рассыпались. Также изделие может повредиться если на прогретом авто заехать в лужу, капли воды попавшие на раскаленный нейтрализатор приведут к его поломке.

Помимо этого соты могут распасться в случае неполадок в системе зажигания машины. Например, если топливо воспламеняется не сразу после запуска двигателя, а с небольшой задержкой. В этом случае несгоревшее топливо будет собираться в резервуаре выпускного тракта (то есть в катализаторе) и как только скопившийся бензин взорвется, все соты разрушатся.

Также в таких катализаторах накапливается керамическая пыль, которая попадает в камеру сгорания, а в некоторых случаях даже в цилиндры двигателя.

Единственное преимущество керамического нейтрализатора – это его низкая стоимость.

Металлические нейтрализаторы

Конструкция этого типа отличается повышенной надежностью и прочностью, благодаря чему такой катализатор может выдерживать механические нагрузки на протяжении довольно долгого времени. Соты, установленные в изделии, отличаются своей упругостью, добиться этого удалось благодаря их спиралевидной форме и металлу.

Однако, несмотря на надежность такого нейтрализатора, он также как и керамический «боится»:

• Некачественного или этилированного топлива.
• Масел или антифриза, которые попадают в камеру сгорания.
• Некачественных технических жидкостей для промывки систем, купленных «с рук» или от непроверенного производителя.
• Переобогащенных топливных смесей.
• Долгой работы на холостом ходу.

Спортивные

Такие катализаторы также выполнены из металла, однако их пропускная способность намного выше стандартных металлических и керамических изделий. Благодаря этому нейтрализаторы этого типа придают автомобилю дополнительную мощность (от 7% до 20%). Правда, такого результата можно достигнуть только при условии, что в машине установлена прямоточная система выхлопа. При этом катализаторы отвечают экологическим требованиям Евро 4 и 5.

Спортивные модели самые надежные, но их стоимость самая большая.

Исходя из такого большого количества недостатков стандартных моделей, и появились теории о том, что нейтрализаторы приносят больше вреда для самого автомобиля, нежели пользы для экологии. Однако избежать большинства неприятностей можно, если своевременно менять изделие. К слову, катализатор автомобильный ремонт не предполагает, поэтому вышедший из строя элемент необходимо менять.

Катализатор дизельного двигателя

Для двигателей с воспламенением от сжатия (то есть для дизельных двигателей) наиболее часто используемым каталитическим нейтрализатором является катализатор окисления дизельного топлива (diesel oxidation catalyst — DOC).

DOC содержат палладий, платину и оксид алюминия, которые окисляют углеводороды и оксид углерода кислородом с образованием углекислого газа и воды.

• 2 CO + O₂ → 2 CO₂
• CxH₂x + 2 + [(3x + 1) / 2] O₂ → x CO₂ + (x + 1) H₂O

Эти преобразователи часто работают с 90-процентной эффективностью, фактически устраняя запах дизельного топлива и помогая уменьшить видимые частицы (сажу).

Эти конверторы не уменьшают NOx, потому что любой присутствующий восстановитель будет реагировать в первую очередь с высокой концентрацией O₂ в выхлопных газах дизельного топлива.

Раньше сокращение выбросов NOx от дизельных двигателей решалось путем добавления выхлопных газов во впускной коллектор, известное как рециркуляция выхлопных газов (EGR).

В 2010 году большинство производителей дизелей добавили каталитические системы в свои автомобили, чтобы соответствовать новым требованиям по выбросам.

Все транспортные средства, работающие на дизельном топливе и изготовленные после 1 января 2007 года, должны соответствовать ограничениям на выбросы дизельных частиц, что означает, что они должны быть оснащены двухсторонним каталитическим преобразователем и иметь сажевый фильтр.

Предыдущая запись Датчик абсолютного давления (ДАД): как работает, неисправности, симптомы, как проверить
Следующая запись Катушка зажигания — виды, как работает, неисправности, как проверить

Как проверить катализатор?

Не надо быть специалистом, чтобы догадаться о неисправности автомобильного катализатора. На его выход из строя и необходимость замены указывает ряд достаточно специфичных признаков:

• увеличенный расход топлива без видимых причин;
• автомобиль медленнее набирает скорость;
• возникли проблемы с тягой, упала мощность мотора;
• загорелась лампочка проверки двигателя;
• несколько увеличился расход масла;
• при нажатии на педаль газа мотор откликается не сразу;
• при запуске двигателя чувствуется неприятный запах.

Лучший способ диагностики неисправности нейтрализатора – осмотр. Также своего рода средством проверки является приборная панель, а именно лампочка «Check engine» и соответствующий поломке лямбда-зонда или катализатора код ошибки в бортовом компьютере.

Еще один способ – измерить давление выхлопных газов с помощью манометра, после чего сравнить показания с нормативами. Так, нормой считается давление 0,3 кгс/см2. Если это значение больше, скорее всего с деталью есть проблемы, и нужна помощь специалистов из автосервиса.
